Cura del veicolo259Indicatori di direzionelaterali

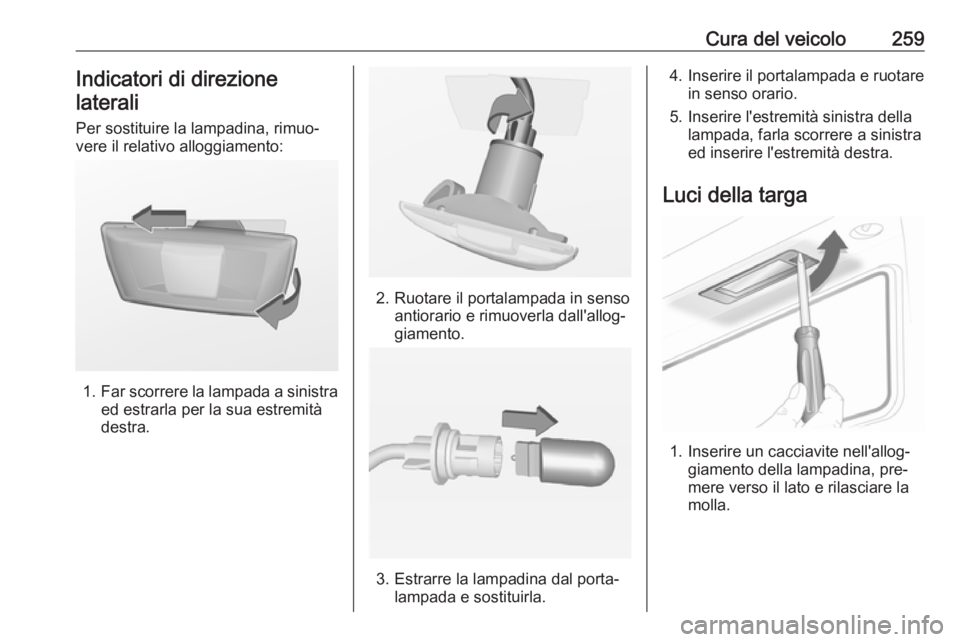

Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:
1. Far scorrere la lampada a sinistra
ed estrarla per la sua estremità
destra.
2. Ruotare il portalampada in senso antiorario e rimuoverla dall'allog‐
giamento.
3. Estrarre la lampadina dal porta‐ lampada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa
1. Inserire un cacciavite nell'allog‐ giamento della lampadina, pre‐
mere verso il lato e rilasciare la
molla.

260Cura del veicolo

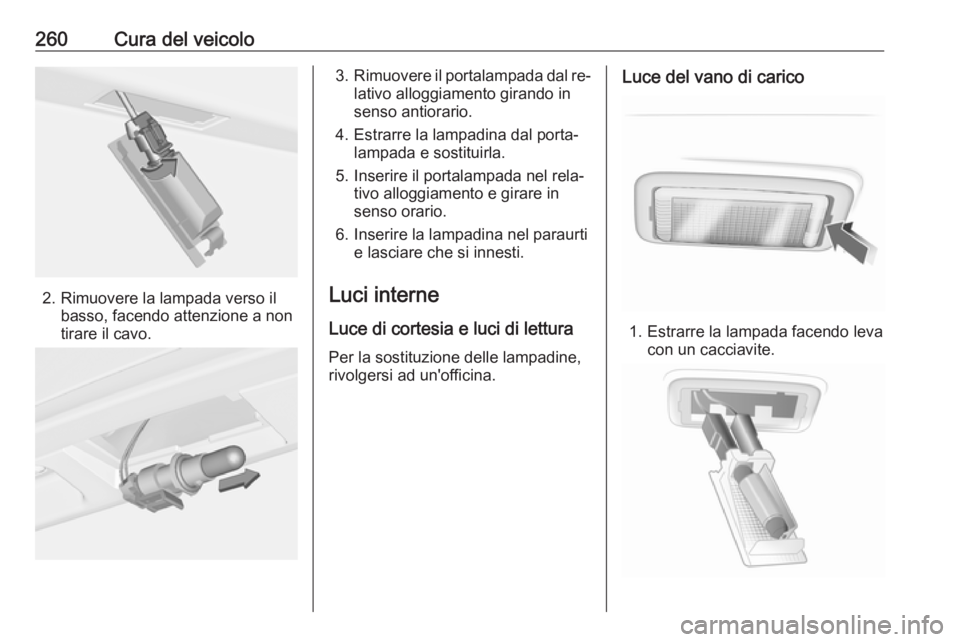

2. Rimuovere la lampada verso ilbasso, facendo attenzione a non
tirare il cavo.
3. Rimuovere il portalampada dal re‐
lativo alloggiamento girando in
senso antiorario.
4. Estrarre la lampadina dal porta‐ lampada e sostituirla.
5. Inserire il portalampada nel rela‐ tivo alloggiamento e girare in
senso orario.
6. Inserire la lampadina nel paraurti e lasciare che si innesti.
Luci interne
Luce di cortesia e luci di lettura Per la sostituzione delle lampadine,rivolgersi ad un'officina.Luce del vano di carico

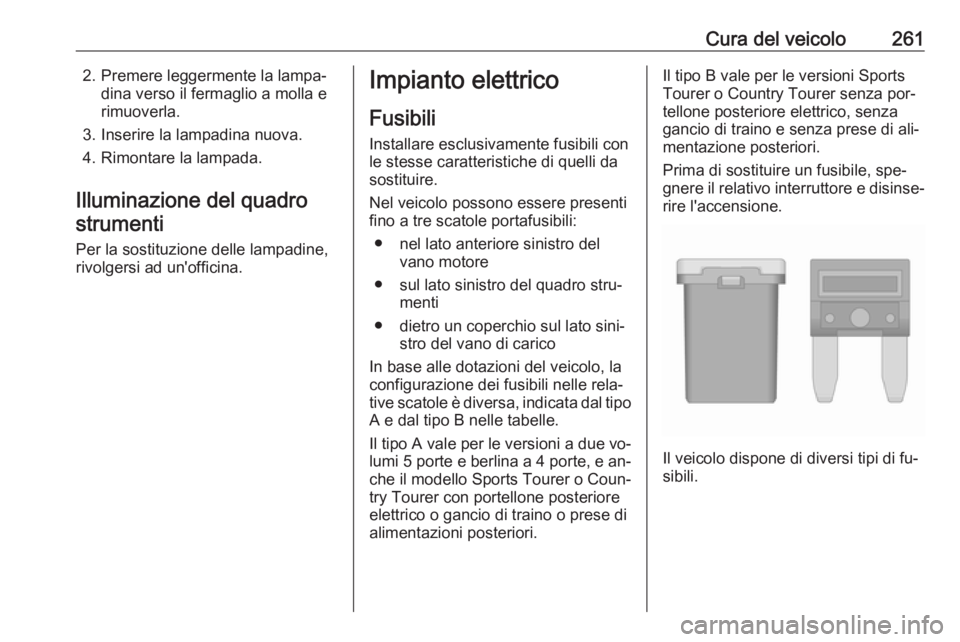

1. Estrarre la lampada facendo leva con un cacciavite.

Cura del veicolo2612. Premere leggermente la lampa‐dina verso il fermaglio a molla e
rimuoverla.
3. Inserire la lampadina nuova.
4. Rimontare la lampada.
Illuminazione del quadro strumenti
Per la sostituzione delle lampadine, rivolgersi ad un'officina.Impianto elettrico
Fusibili
Installare esclusivamente fusibili con le stesse caratteristiche di quelli da
sostituire.
Nel veicolo possono essere presenti
fino a tre scatole portafusibili:
● nel lato anteriore sinistro del vano motore
● sul lato sinistro del quadro stru‐ menti
● dietro un coperchio sul lato sini‐ stro del vano di carico
In base alle dotazioni del veicolo, la configurazione dei fusibili nelle rela‐
tive scatole è diversa, indicata dal tipo A e dal tipo B nelle tabelle.
Il tipo A vale per le versioni a due vo‐ lumi 5 porte e berlina a 4 porte, e an‐
che il modello Sports Tourer o Coun‐
try Tourer con portellone posteriore
elettrico o gancio di traino o prese di
alimentazioni posteriori.Il tipo B vale per le versioni Sports
Tourer o Country Tourer senza por‐
tellone posteriore elettrico, senza
gancio di traino e senza prese di ali‐
mentazione posteriori.
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐ rire l'accensione.

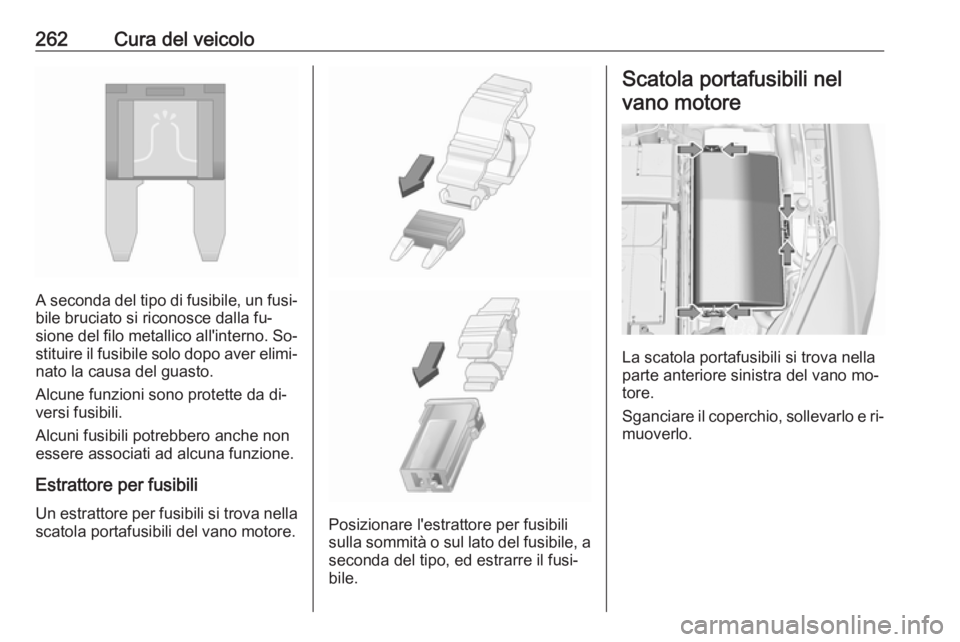

Il veicolo dispone di diversi tipi di fu‐
sibili.

262Cura del veicolo
A seconda del tipo di fusibile, un fusi‐bile bruciato si riconosce dalla fu‐
sione del filo metallico all'interno. So‐
stituire il fusibile solo dopo aver elimi‐ nato la causa del guasto.
Alcune funzioni sono protette da di‐
versi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.

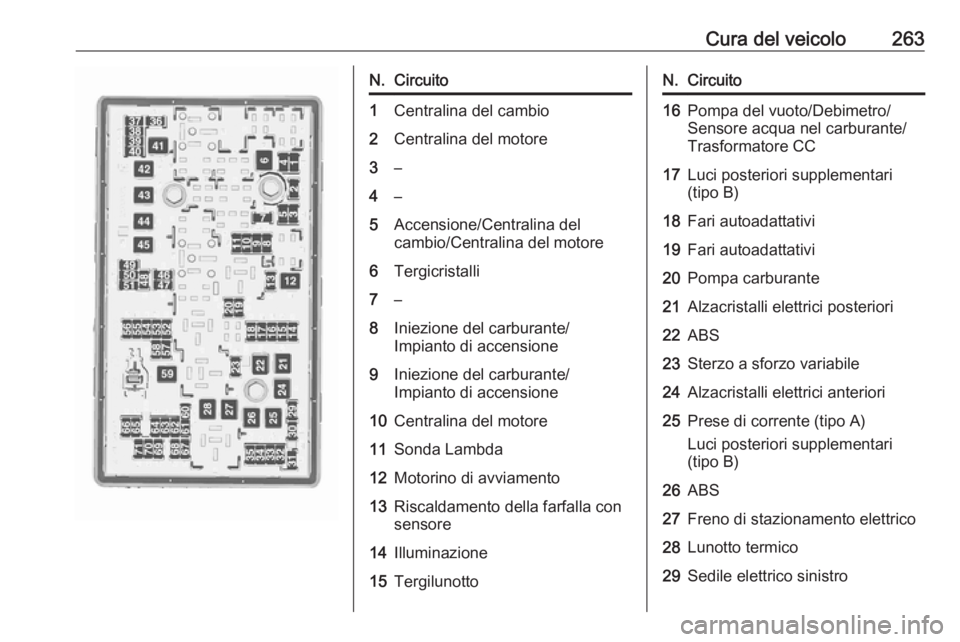

Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano mo‐
tore.
Sganciare il coperchio, sollevarlo e ri‐ muoverlo.

Cura del veicolo263N.Circuito1Centralina del cambio2Centralina del motore3–4–5Accensione/Centralina del
cambio/Centralina del motore6Tergicristalli7–8Iniezione del carburante/
Impianto di accensione9Iniezione del carburante/
Impianto di accensione10Centralina del motore11Sonda Lambda12Motorino di avviamento13Riscaldamento della farfalla con
sensore14Illuminazione15TergilunottoN.Circuito16Pompa del vuoto/Debimetro/
Sensore acqua nel carburante/
Trasformatore CC17Luci posteriori supplementari
(tipo B)18Fari autoadattativi19Fari autoadattativi20Pompa carburante21Alzacristalli elettrici posteriori22ABS23Sterzo a sforzo variabile24Alzacristalli elettrici anteriori25Prese di corrente (tipo A)
Luci posteriori supplementari
(tipo B)26ABS27Freno di stazionamento elettrico28Lunotto termico29Sedile elettrico sinistro

264Cura del veicoloN.Circuito30Sedile elettrico destro31Climatizzatore32Centralina della carrozzeria33Sedili anteriori riscaldati34Tettuccio apribile (tipo A)
Bloccaggio portellone posteriore
(tipo B)35Sistema Infotainment (tipo A)
Bloccaggio portellone posteriore
(tipo B)36–37Abbagliante destro38Abbagliante sinistro39–40–41Pompa del vuoto42Ventola radiatoreN.Circuito43Batteria veicolo/Trasformatore
CC (solo su veicoli con sistema
stop-start)44Sistema lavafari45Ventola radiatore46Terminale 87/Relè principale47Sonda Lambda48Fendinebbia49Anabbagliante destro50Anabbagliante sinistro51Avvisatore acustico52Accensione53Accensione/Sedili anteriori venti‐ lati54Accensione55Alzacristalli elettrici/Specchietti
ripiegabili56Lavacristalli57–N.Circuito58–59Riscaldamento carburante
diesel/Sistema di controllo delle
emissioni60Riscaldamento degli specchietti61Riscaldamento degli specchietti62Volante riscaldato (solo veicoli
senza scatola portafusibili nel
vano di carico)63Sensore del lunotto64Fari autoadattativi65Pompa ausiliaria (solo su veicoli
con sistema stop-start)66Lavalunotto67Centralina dell'impianto di
alimentazione del carburante68–69Sensore della batteria del veicolo

Cura del veicolo265N.Circuito70Sensore pioggia71Sensore della batteria del veicolo
Dopo aver sostituito i fusibili difettosi,applicare il coperchio della scatola
portafusibili e premerlo fino al suo in‐
nesto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichino malfunzio‐
namenti.

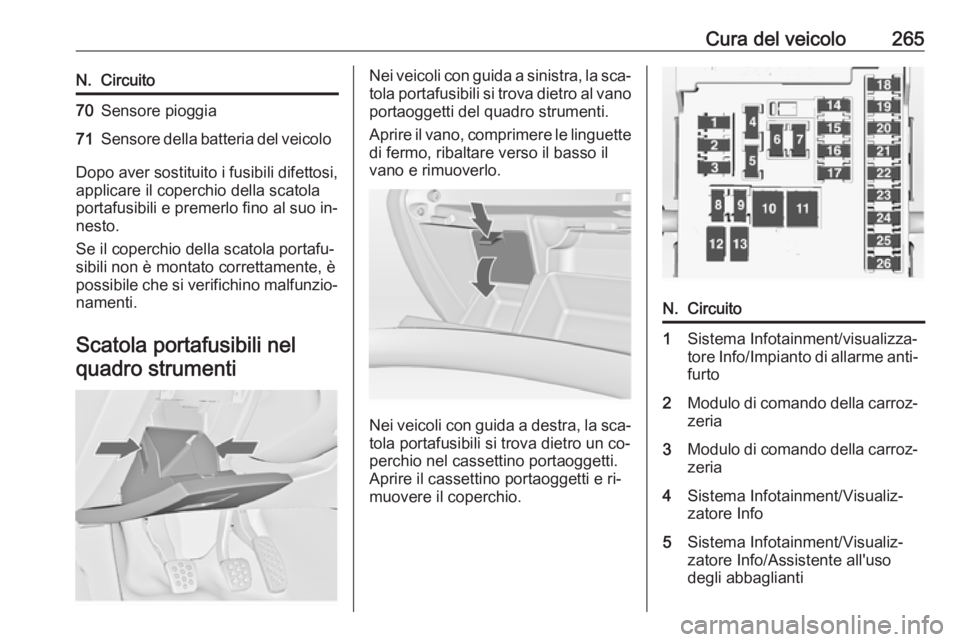

Scatola portafusibili nelquadro strumenti
Nei veicoli con guida a sinistra, la sca‐
tola portafusibili si trova dietro al vano
portaoggetti del quadro strumenti.
Aprire il vano, comprimere le linguette di fermo, ribaltare verso il basso il
vano e rimuoverlo.
Nei veicoli con guida a destra, la sca‐
tola portafusibili si trova dietro un co‐
perchio nel cassettino portaoggetti.
Aprire il cassettino portaoggetti e ri‐
muovere il coperchio.
N.Circuito1Sistema Infotainment/visualizza‐ tore Info/Impianto di allarme anti‐
furto2Modulo di comando della carroz‐ zeria3Modulo di comando della carroz‐zeria4Sistema Infotainment/Visualiz‐
zatore Info5Sistema Infotainment/Visualiz‐
zatore Info/Assistente all'uso
degli abbaglianti

266Cura del veicoloN.Circuito6Accendisigari7Presa di corrente8Modulo di comando della carroz‐
zeria9Modulo di comando della carroz‐ zeria10Modulo di comando della carroz‐zeria11Ventola interna12–13–14Connettore diagnostico15Airbag16Chiusura centralizzata/portel‐
lone posteriore17Climatizzatore18Fusibile di trasporto19Memory20–N.Circuito21Strumentazione22Accensione/Chiusura centraliz‐ zata/Sistema chiave elettronica23Modulo di comando della carroz‐ zeria24Modulo di comando della carroz‐
zeria25Comando al volante26Presa elettrica vano di carico
I sedili elettrici, N° 12 e 13, hanno una protezione dal sovraccarico elettrico.
Il circuito si richiude di nuovo dopo
essersi raffreddato.

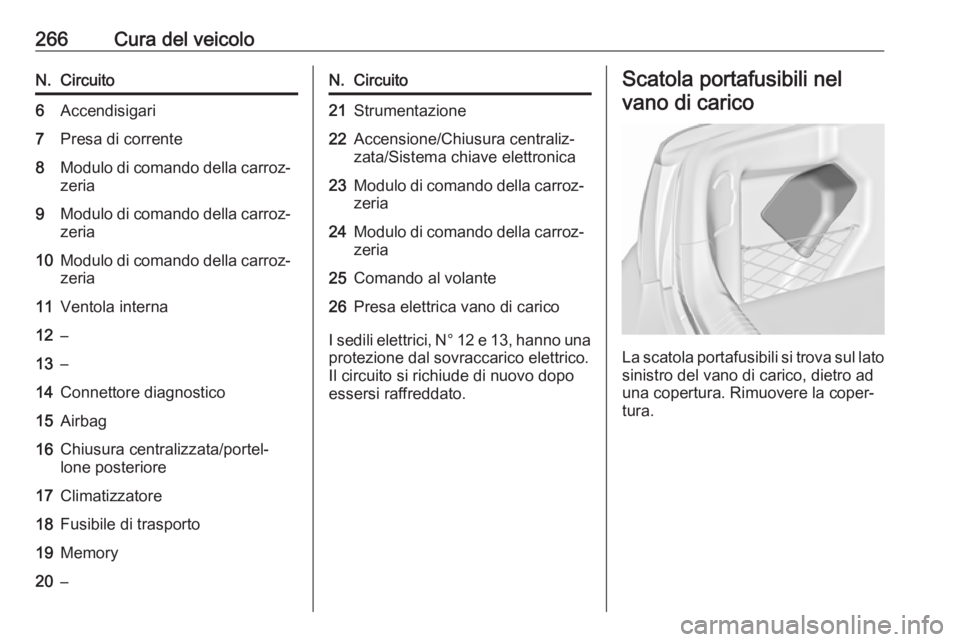

Scatola portafusibili nel
vano di carico
La scatola portafusibili si trova sul lato sinistro del vano di carico, dietro aduna copertura. Rimuovere la coper‐
tura.

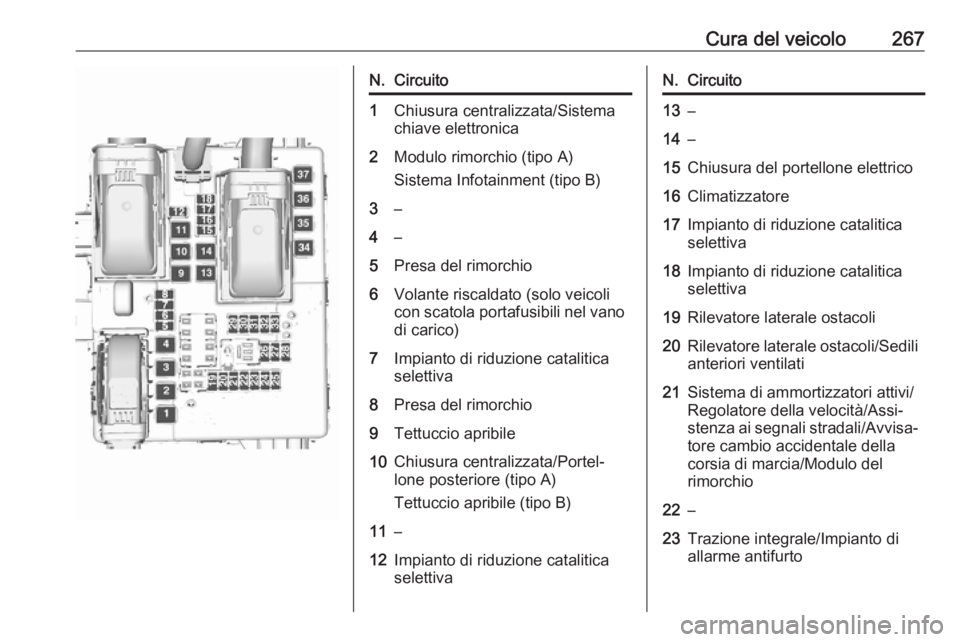

Cura del veicolo267N.Circuito1Chiusura centralizzata/Sistema
chiave elettronica2Modulo rimorchio (tipo A)
Sistema Infotainment (tipo B)3–4–5Presa del rimorchio6Volante riscaldato (solo veicoli
con scatola portafusibili nel vano
di carico)7Impianto di riduzione catalitica
selettiva8Presa del rimorchio9Tettuccio apribile10Chiusura centralizzata/Portel‐
lone posteriore (tipo A)
Tettuccio apribile (tipo B)11–12Impianto di riduzione catalitica
selettivaN.Circuito13–14–15Chiusura del portellone elettrico16Climatizzatore17Impianto di riduzione catalitica
selettiva18Impianto di riduzione catalitica
selettiva19Rilevatore laterale ostacoli20Rilevatore laterale ostacoli/Sedili anteriori ventilati21Sistema di ammortizzatori attivi/
Regolatore della velocità/Assi‐
stenza ai segnali stradali/Avvisa‐
tore cambio accidentale della
corsia di marcia/Modulo del
rimorchio22–23Trazione integrale/Impianto di
allarme antifurto

268Cura del veicoloN.Circuito24–25–26–27–28–29Modulo rimorchio/Fusibile di
trasporto (tipo A)30Rilevatore laterale ostacoli31–32–33–34Tettuccio apribile35–36–37–Attrezzi per il veicolo
Attrezzi

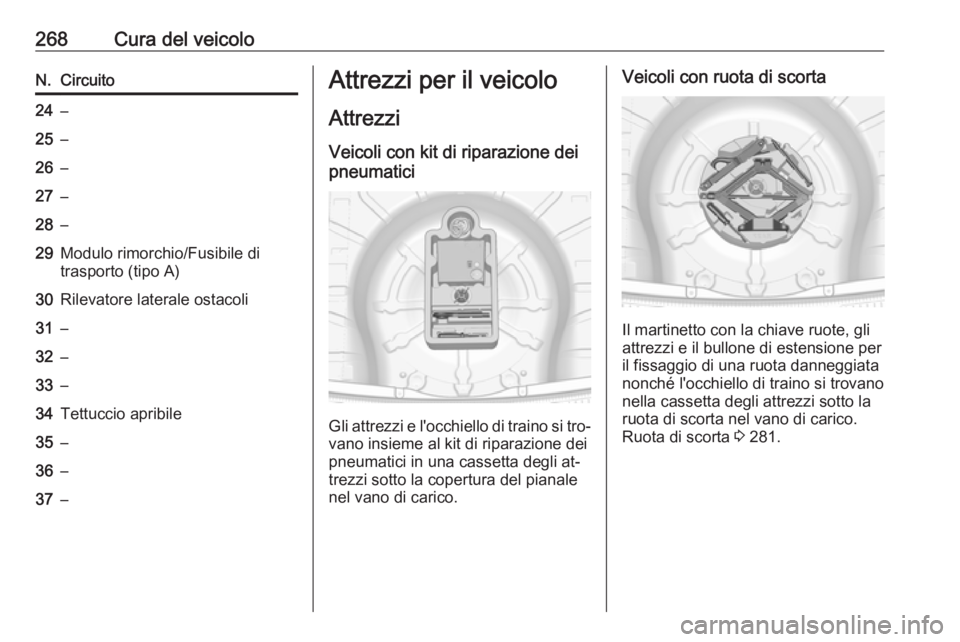

Veicoli con kit di riparazione dei
pneumatici
Gli attrezzi e l'occhiello di traino si tro‐ vano insieme al kit di riparazione dei
pneumatici in una cassetta degli at‐
trezzi sotto la copertura del pianale
nel vano di carico.
Veicoli con ruota di scorta
Il martinetto con la chiave ruote, gli
attrezzi e il bullone di estensione per
il fissaggio di una ruota danneggiata
nonché l'occhiello di traino si trovano
nella cassetta degli attrezzi sotto la
ruota di scorta nel vano di carico.
Ruota di scorta 3 281.
