OPEL INSIGNIA BREAK 2019 Instrukcja obsługi (in Polish)

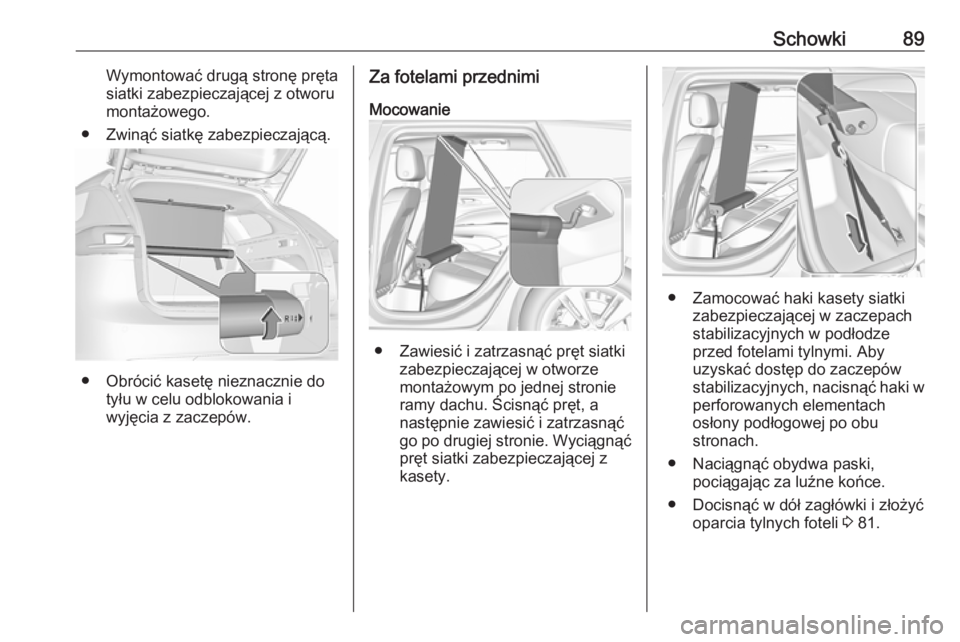

Schowki89Wymontować drugą stronę pręta
siatki zabezpieczającej z otworu
montażowego.
● Zwinąć siatkę zabezpieczającą.
● Obrócić kasetę nieznacznie do tyłu w celu odblokowania i
wyjęcia z zaczepów.
Za fotelami przednimi
Mocowanie
● Zawiesić i zatrzasnąć pręt siatki zabezpieczającej w otworze
montażowym po jednej stronie
ramy dachu. Ścisnąć pręt, a
następnie zawiesić i zatrzasnąć
go po drugiej stronie. Wyciągnąć
pręt siatki zabezpieczającej z
kasety.
● Zamocować haki kasety siatki zabezpieczającej w zaczepach
stabilizacyjnych w podłodze
przed fotelami tylnymi. Aby
uzyskać dostęp do zaczepów
stabilizacyjnych, nacisnąć haki w perforowanych elementach
osłony podłogowej po obu
stronach.
● Naciągnąć obydwa paski, pociągając za luźne końce.
● Docisnąć w dół zagłówki i złożyć oparcia tylnych foteli 3 81.

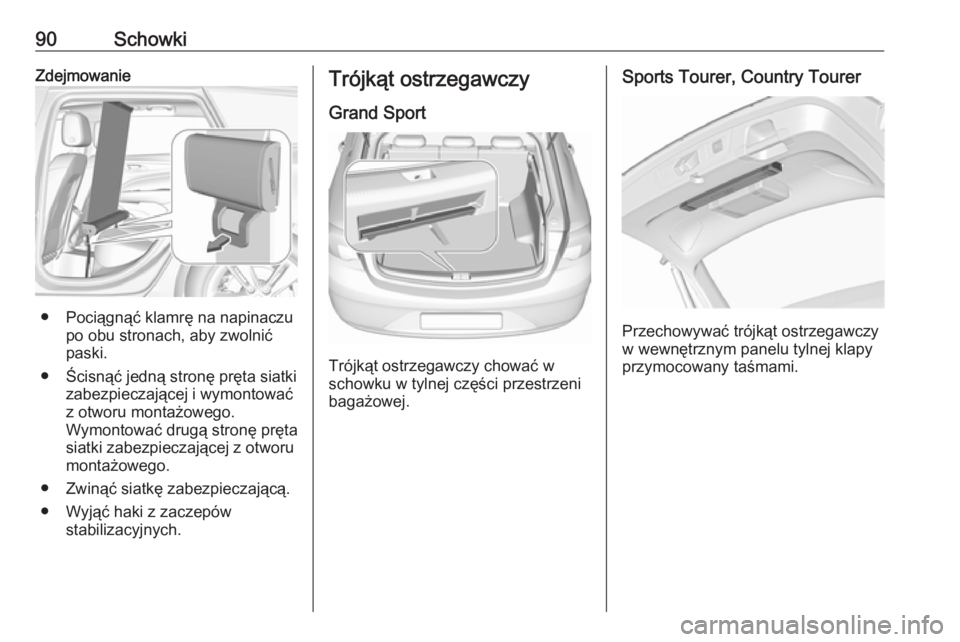

90SchowkiZdejmowanie
● Pociągnąć klamrę na napinaczupo obu stronach, aby zwolnić
paski.
● Ścisnąć jedną stronę pręta siatki zabezpieczającej i wymontować
z otworu montażowego.
Wymontować drugą stronę pręta siatki zabezpieczającej z otworu
montażowego.
● Zwinąć siatkę zabezpieczającą.
● Wyjąć haki z zaczepów stabilizacyjnych.
Trójkąt ostrzegawczy
Grand Sport
Trójkąt ostrzegawczy chować w
schowku w tylnej części przestrzeni
bagażowej.
Sports Tourer, Country Tourer
Przechowywać trójkąt ostrzegawczy
w wewnętrznym panelu tylnej klapy
przymocowany taśmami.

Schowki91Apteczka pierwszej pomocyGrand Sport
Schować apteczkę pierwszej pomocy
z prawej strony przestrzeni
bagażowej i zamocować taśmą.
Sports Tourer, Country Tourer
Przechowywać apteczkę pierwszej
pomocy w wewnętrznym panelu
tylnej klapy przymocowaną taśmami.
Bagażnik dachowy
Ze względów bezpieczeństwa oraz w celu zapobiegania uszkodzeniomdachu, zaleca się stosowanie
bagażników dachowych
przeznaczonych specjalnie do tego
modelu samochodu. W celu
uzyskania dalszych informacji
skontaktować się z warsztatem.
Montaż bagażnika dachowego
Grand Sport
Otworzyć wszystkie drzwi.
Punkty montażowe znajdują się w
nadwoziu, we wnękach drzwi.

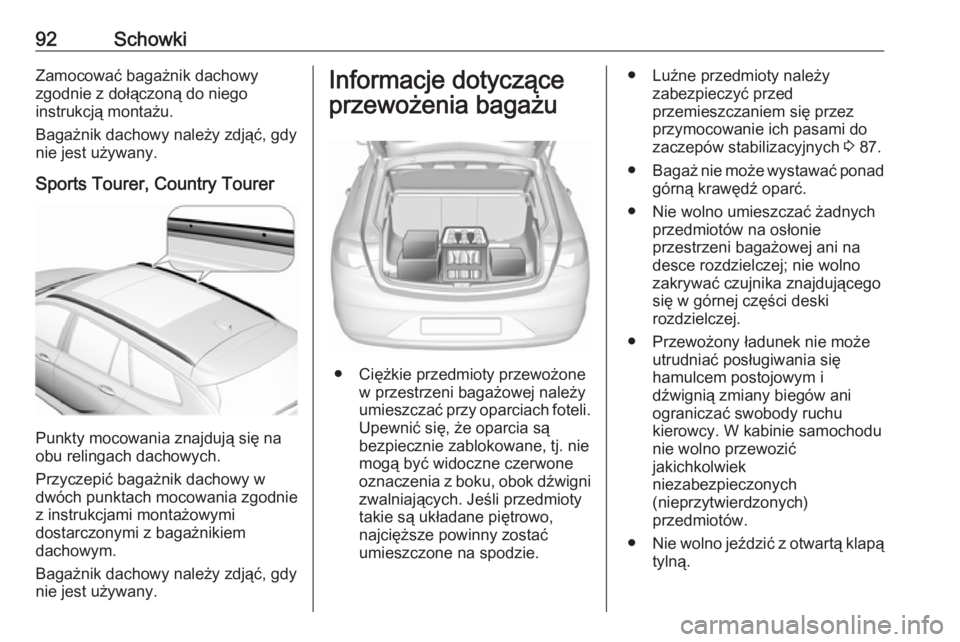

92SchowkiZamocować bagażnik dachowy
zgodnie z dołączoną do niego
instrukcją montażu.
Bagażnik dachowy należy zdjąć, gdy
nie jest używany.
Sports Tourer, Country Tourer
Punkty mocowania znajdują się na
obu relingach dachowych.
Przyczepić bagażnik dachowy w dwóch punktach mocowania zgodnie
z instrukcjami montażowymi
dostarczonymi z bagażnikiem
dachowym.
Bagażnik dachowy należy zdjąć, gdy nie jest używany.
Informacje dotyczące
przewożenia bagażu
● Ciężkie przedmioty przewożone w przestrzeni bagażowej należy
umieszczać przy oparciach foteli.
Upewnić się, że oparcia są
bezpiecznie zablokowane, tj. nie
mogą być widoczne czerwone
oznaczenia z boku, obok dźwigni zwalniających. Jeśli przedmioty
takie są układane piętrowo,
najcięższe powinny zostać
umieszczone na spodzie.
● Luźne przedmioty należy zabezpieczyć przed
przemieszczaniem się przez
przymocowanie ich pasami do
zaczepów stabilizacyjnych 3 87.
● Bagaż nie może wystawać ponad
górną krawędź oparć.
● Nie wolno umieszczać żadnych przedmiotów na osłonie
przestrzeni bagażowej ani na
desce rozdzielczej; nie wolno
zakrywać czujnika znajdującego
się w górnej części deski
rozdzielczej.
● Przewożony ładunek nie może utrudniać posługiwania się
hamulcem postojowym i
dźwignią zmiany biegów ani
ograniczać swobody ruchu
kierowcy. W kabinie samochodu
nie wolno przewozić
jakichkolwiek
niezabezpieczonych
(nieprzytwierdzonych)
przedmiotów.
● Nie wolno jeździć z otwartą klapą
tylną.

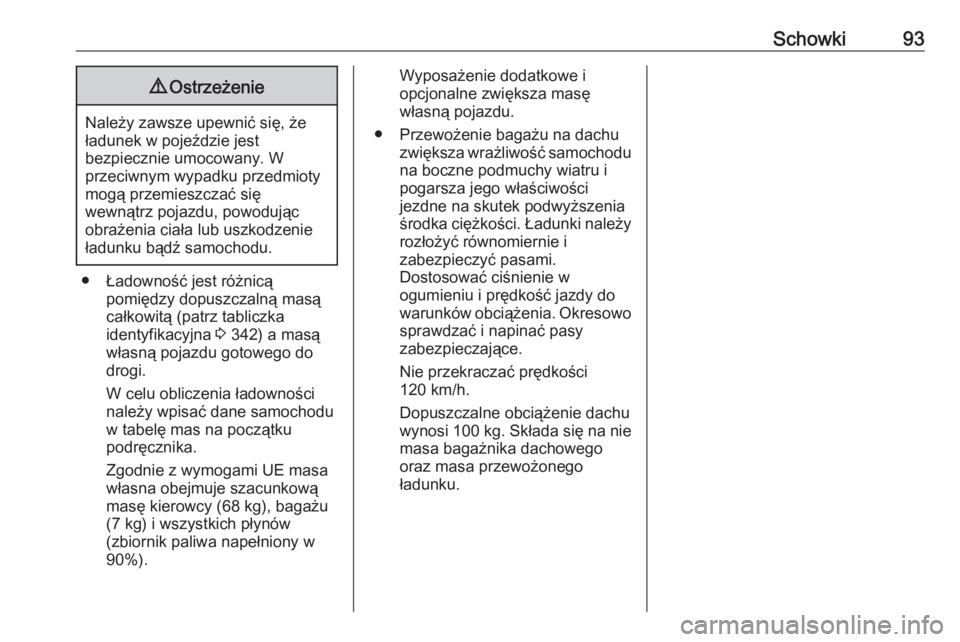

Schowki939Ostrzeżenie
Należy zawsze upewnić się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
przeciwnym wypadku przedmioty
mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku bądź samochodu.
● Ładowność jest różnicą
pomiędzy dopuszczalną masą
całkowitą (patrz tabliczka
identyfikacyjna 3 342) a masą
własną pojazdu gotowego do
drogi.
W celu obliczenia ładowności
należy wpisać dane samochodu w tabelę mas na początku
podręcznika.
Zgodnie z wymogami UE masa
własna obejmuje szacunkową
masę kierowcy (68 kg), bagażu
(7 kg) i wszystkich płynów
(zbiornik paliwa napełniony w 90%).
Wyposażenie dodatkowe i
opcjonalne zwiększa masę
własną pojazdu.
● Przewożenie bagażu na dachu zwiększa wrażliwość samochodu
na boczne podmuchy wiatru i
pogarsza jego właściwości
jezdne na skutek podwyższenia
środka ciężkości. Ładunki należy rozłożyć równomiernie i
zabezpieczyć pasami.
Dostosować ciśnienie w
ogumieniu i prędkość jazdy do warunków obciążenia. Okresowo
sprawdzać i napinać pasy
zabezpieczające.
Nie przekraczać prędkości
120 km/h.
Dopuszczalne obciążenie dachu
wynosi 100 kg . Składa się na nie
masa bagażnika dachowego oraz masa przewożonego
ładunku.

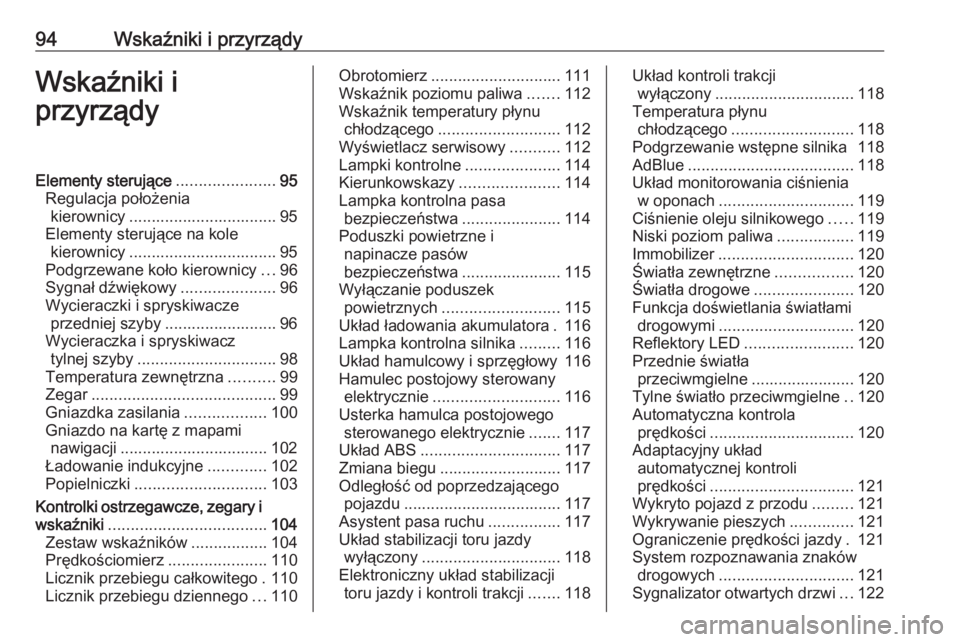

94Wskaźniki i przyrządyWskaźniki i
przyrządyElementy sterujące ......................95
Regulacja położenia kierownicy ................................. 95
Elementy sterujące na kole kierownicy ................................. 95
Podgrzewane koło kierownicy ...96
Sygnał dźwiękowy .....................96
Wycieraczki i spryskiwacze przedniej szyby ......................... 96
Wycieraczka i spryskiwacz tylnej szyby ............................... 98
Temperatura zewnętrzna ..........99
Zegar ......................................... 99
Gniazdka zasilania ..................100
Gniazdo na kartę z mapami nawigacji ................................. 102
Ładowanie indukcyjne .............102
Popielniczki ............................. 103
Kontrolki ostrzegawcze, zegary i
wskaźniki ................................... 104
Zestaw wskaźników .................104
Prędkościomierz ......................110
Licznik przebiegu całkowitego . 110
Licznik przebiegu dziennego ...110Obrotomierz ............................. 111
Wskaźnik poziomu paliwa .......112
Wskaźnik temperatury płynu chłodzącego ........................... 112
Wyświetlacz serwisowy ...........112
Lampki kontrolne .....................114
Kierunkowskazy ......................114
Lampka kontrolna pasa bezpieczeństwa ......................114
Poduszki powietrzne i napinacze pasów
bezpieczeństwa ......................115
Wyłączanie poduszek powietrznych .......................... 115
Układ ładowania akumulatora . 116
Lampka kontrolna silnika .........116
Układ hamulcowy i sprzęgłowy 116
Hamulec postojowy sterowany elektrycznie ............................ 116
Usterka hamulca postojowego sterowanego elektrycznie .......117
Układ ABS ............................... 117
Zmiana biegu ........................... 117
Odległość od poprzedzającego pojazdu ................................... 117
Asystent pasa ruchu ................117
Układ stabilizacji toru jazdy wyłączony ............................... 118
Elektroniczny układ stabilizacji toru jazdy i kontroli trakcji .......118Układ kontroli trakcji
wyłączony ............................... 118
Temperatura płynu chłodzącego ........................... 118
Podgrzewanie wstępne silnika 118
AdBlue ..................................... 118
Układ monitorowania ciśnienia w oponach .............................. 119
Ciśnienie oleju silnikowego .....119
Niski poziom paliwa .................119
Immobilizer .............................. 120
Światła zewnętrzne .................120
Światła drogowe ......................120
Funkcja doświetlania światłami drogowymi .............................. 120
Reflektory LED ........................ 120
Przednie światła przeciwmgielne ....................... 120
Tylne światło przeciwmgielne ..120
Automatyczna kontrola prędkości ................................ 120
Adaptacyjny układ automatycznej kontroli
prędkości ................................ 121
Wykryto pojazd z przodu .........121
Wykrywanie pieszych ..............121
Ograniczenie prędkości jazdy . 121
System rozpoznawania znaków drogowych .............................. 121
Sygnalizator otwartych drzwi ...122

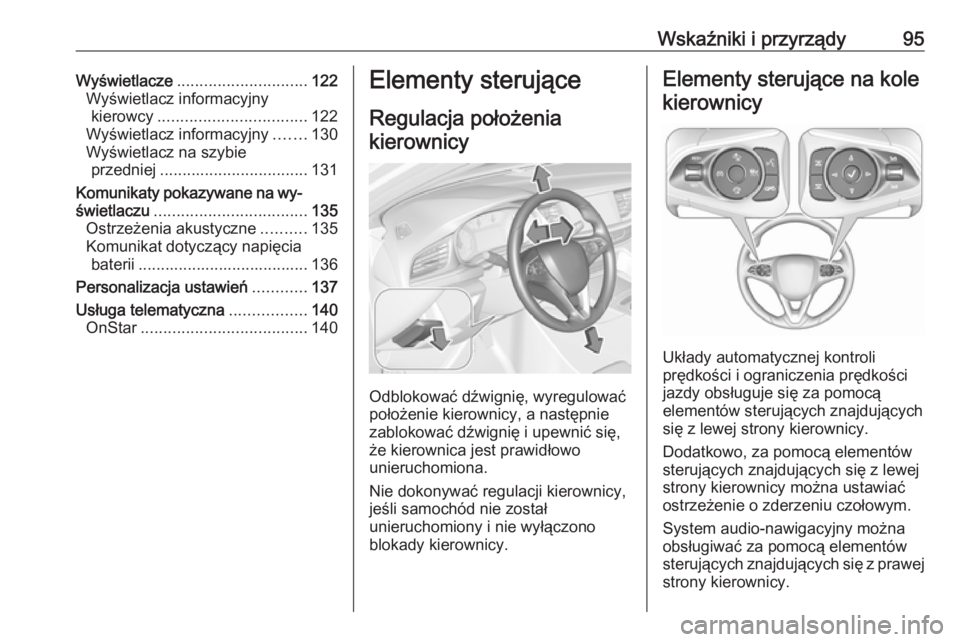

Wskaźniki i przyrządy95Wyświetlacze............................. 122
Wyświetlacz informacyjny kierowcy ................................. 122
Wyświetlacz informacyjny .......130
Wyświetlacz na szybie przedniej ................................. 131
Komunikaty pokazywane na wy‐
świetlaczu .................................. 135
Ostrzeżenia akustyczne ..........135
Komunikat dotyczący napięcia baterii ...................................... 136
Personalizacja ustawień ............137
Usługa telematyczna .................140
OnStar ..................................... 140Elementy sterujące
Regulacja położeniakierownicy
Odblokować dźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignię i upewnić się, że kierownica jest prawidłowo
unieruchomiona.
Nie dokonywać regulacji kierownicy,
jeśli samochód nie został
unieruchomiony i nie wyłączono
blokady kierownicy.
Elementy sterujące na kole
kierownicy
Układy automatycznej kontroli
prędkości i ograniczenia prędkości
jazdy obsługuje się za pomocą
elementów sterujących znajdujących
się z lewej strony kierownicy.
Dodatkowo, za pomocą elementów
sterujących znajdujących się z lewej
strony kierownicy można ustawiać
ostrzeżenie o zderzeniu czołowym.
System audio-nawigacyjny można
obsługiwać za pomocą elementów
sterujących znajdujących się z prawej
strony kierownicy.

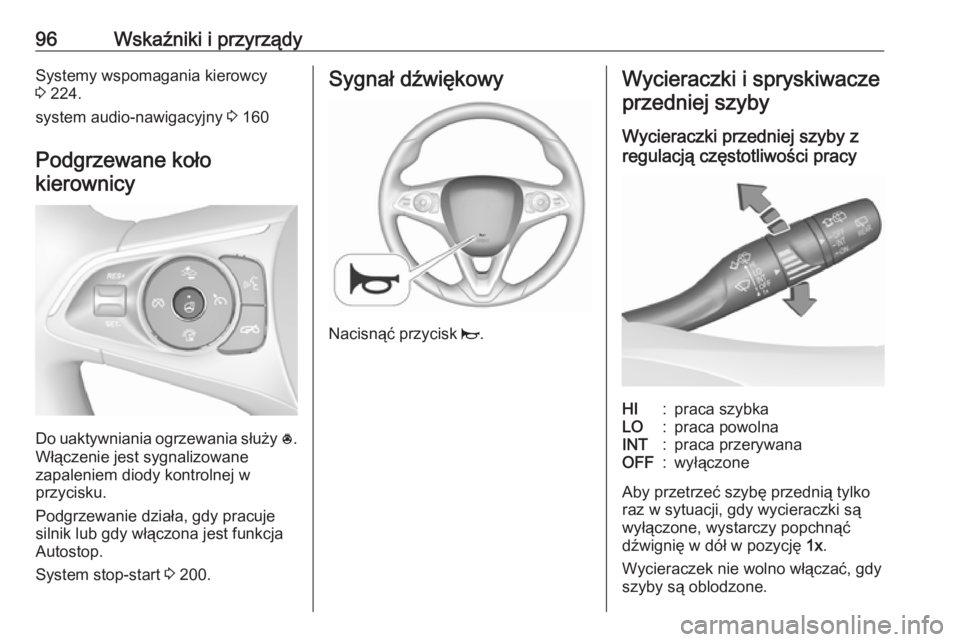

96Wskaźniki i przyrządySystemy wspomagania kierowcy
3 224.
system audio-nawigacyjny 3 160
Podgrzewane koło kierownicy
Do uaktywniania ogrzewania służy *.
Włączenie jest sygnalizowane
zapaleniem diody kontrolnej w
przycisku.
Podgrzewanie działa, gdy pracuje
silnik lub gdy włączona jest funkcja
Autostop.
System stop-start 3 200.
Sygnał dźwiękowy
Nacisnąć przycisk j.
Wycieraczki i spryskiwacze
przedniej szyby
Wycieraczki przedniej szyby z
regulacją częstotliwości pracyHI:praca szybkaLO:praca powolnaINT:praca przerywanaOFF:wyłączone
Aby przetrzeć szybę przednią tylko
raz w sytuacji, gdy wycieraczki są
wyłączone, wystarczy popchnąć
dźwignię w dół w pozycję 1x.
Wycieraczek nie wolno włączać, gdy
szyby są oblodzone.

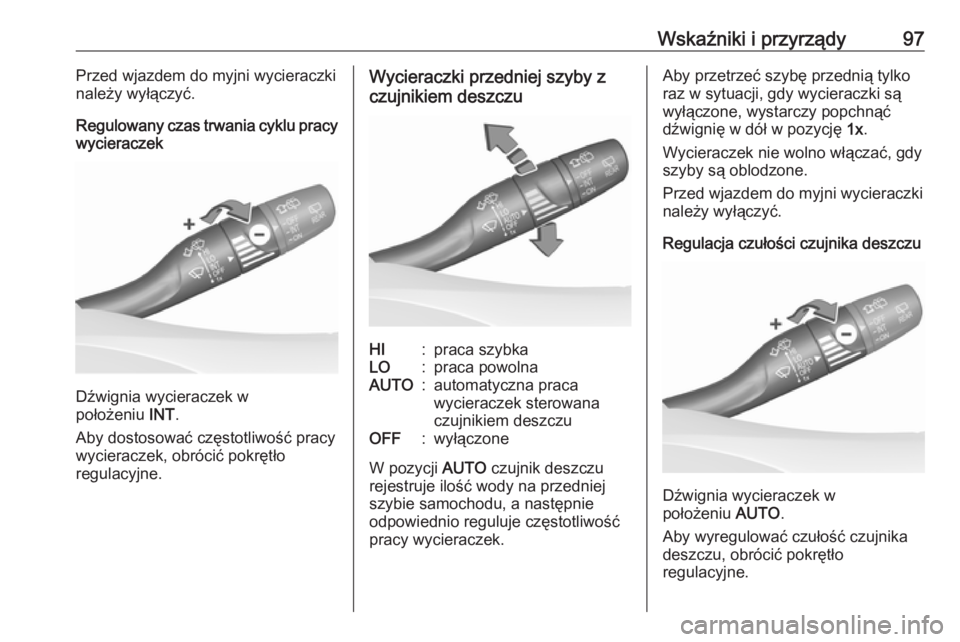

Wskaźniki i przyrządy97Przed wjazdem do myjni wycieraczki
należy wyłączyć.
Regulowany czas trwania cyklu pracy
wycieraczek
Dźwignia wycieraczek w
położeniu INT.
Aby dostosować częstotliwość pracy wycieraczek, obrócić pokrętło
regulacyjne.
Wycieraczki przedniej szyby z
czujnikiem deszczuHI:praca szybkaLO:praca powolnaAUTO:automatyczna praca wycieraczek sterowana
czujnikiem deszczuOFF:wyłączone
W pozycji AUTO czujnik deszczu
rejestruje ilość wody na przedniej
szybie samochodu, a następnie
odpowiednio reguluje częstotliwość
pracy wycieraczek.
Aby przetrzeć szybę przednią tylko
raz w sytuacji, gdy wycieraczki są
wyłączone, wystarczy popchnąć
dźwignię w dół w pozycję 1x.
Wycieraczek nie wolno włączać, gdy
szyby są oblodzone.
Przed wjazdem do myjni wycieraczki
należy wyłączyć.
Regulacja czułości czujnika deszczu
Dźwignia wycieraczek w
położeniu AUTO.
Aby wyregulować czułość czujnika
deszczu, obrócić pokrętło
regulacyjne.

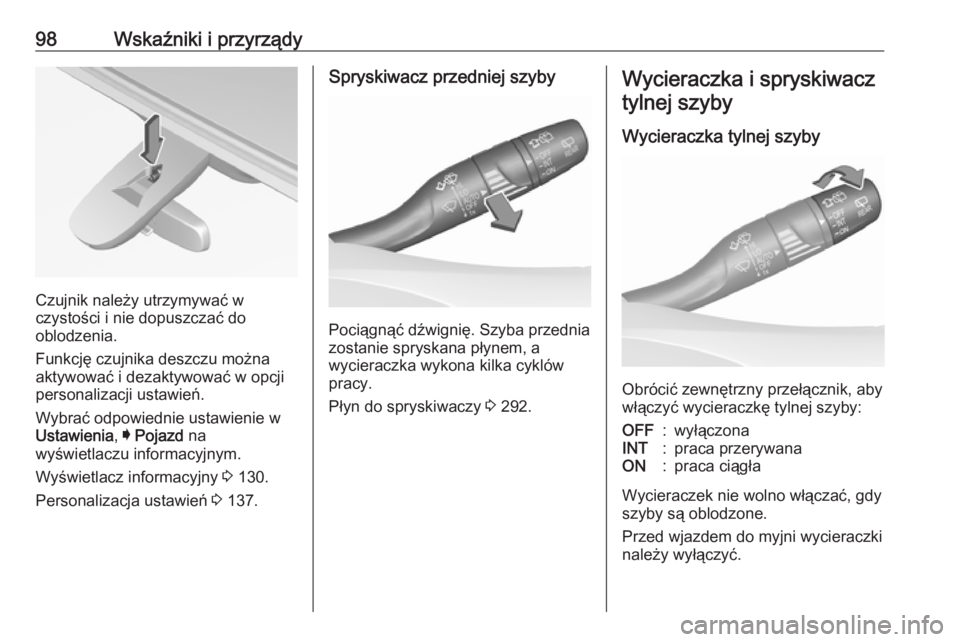

98Wskaźniki i przyrządy
Czujnik należy utrzymywać w
czystości i nie dopuszczać do
oblodzenia.
Funkcję czujnika deszczu można
aktywować i dezaktywować w opcji
personalizacji ustawień.
Wybrać odpowiednie ustawienie w
Ustawienia , I Pojazd na
wyświetlaczu informacyjnym.
Wyświetlacz informacyjny 3 130.
Personalizacja ustawień 3 137.
Spryskiwacz przedniej szyby
Pociągnąć dźwignię. Szyba przednia
zostanie spryskana płynem, a
wycieraczka wykona kilka cyklów
pracy.
Płyn do spryskiwaczy 3 292.
Wycieraczka i spryskiwacz
tylnej szyby
Wycieraczka tylnej szyby
Obrócić zewnętrzny przełącznik, aby
włączyć wycieraczkę tylnej szyby:
OFF:wyłączonaINT:praca przerywanaON:praca ciągła
Wycieraczek nie wolno włączać, gdy
szyby są oblodzone.
Przed wjazdem do myjni wycieraczki
należy wyłączyć.
