OPEL INSIGNIA BREAK 2019 Instrukcja obsługi (in Polish)

Wskaźniki i przyrządy119AdBlue 3 206.
Układ monitorowania ciśnienia w oponach
Lampka w świeci lub miga w kolorze
żółtym.
Lampka świeci
Doszło do spadku ciśnienia w oponie
(lub oponach). Należy wtedy
natychmiast zatrzymać samochód i
sprawdzić ciśnienie w oponach.
Lampka miga
W układzie wystąpiła usterka lub
zamontowano koło bez czujnika
ciśnienia (np. koło zapasowe). Po
upływie 60-90 sekund lampka
kontrolna stale świeci. Należy zwrócić
się do warsztatu.
Ciśnienie oleju silnikowego
Lampka I świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.Lampka świeci przy włączonym
silnikuPrzestroga
Mogło nastąpić przerwanie smarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.
1. Wcisnąć pedał sprzęgła.
2. Ustawić dźwignię zmiany biegów w położeniu neutralnym.
3. Jak najszybciej zjechać z drogi, nie powodując zakłócenia ruchu
drogowego.
4. Wyłączyć zapłon.
9 Ostrzeżenie
Przy wyłączonym silniku
hamowanie oraz obracanie
kierownicą wymaga znacznie
większej siły.
Uruchomienie funkcji Autostop nie
powoduje wyłączenia modułu
serwomechanizmu hamulca.
Nie wyjmować kluczyka z
wyłącznika zapłonu aż do
całkowitego zatrzymania
samochodu. W przeciwnym razie
może zadziałać blokada
kierownicy.
Pozostawić silnik wyłączony i
pozwolić na odholowanie pojazdu do
warsztatu.
Niski poziom paliwa Lampka Y świeci lub miga w kolorze
żółtym.
Lampka świeci
Poziom paliwa w zbiorniku jest zbyt
niski.
Lampka miga
Paliwo na wyczerpaniu. Natychmiast
zatankować. Nie wolno dopuszczać
do całkowitego opróżnienia zbiornika
paliwa!
Uzupełnianie paliwa 3 279.
Katalizator 3 206.

120Wskaźniki i przyrządyOdpowietrzanie układu paliwowegosilnika wysokoprężnego 3 294.
Immobilizer
Lampka d miga w kolorze żółtym.
Usterka układu immobilizera. Nie
będzie można uruchomić silnika.
Immobilizer 3 39.
Światła zewnętrzne Lampka 8 świeci w kolorze
zielonym.
Włączone są światła zewnętrzne
3 145.
Światła drogowe Lampka C świeci w kolorze
niebieskim.
Lampka świeci, gdy włączone są
światła drogowe lub sygnał świetlny
3 146.Funkcja doświetlania
światłami drogowymi
Lampka f świeci w kolorze
zielonym.
Funkcja doświetlania światłami
drogowymi jest włączona, patrz opis
reflektorów LED 3 149.
Reflektory LED Lampka f świeci lub miga w kolorze
żółtym.
Lampka świeci Wystąpiła usterka w układzie.
Należy skorzystać z pomocy
warsztatu.
Lampka miga
Układ jest ustawiony na symetryczne
światła mijania.
Lampka kontrolna f miga przez około
cztery sekundy po włączeniu
zapłonu, przypominając o
symetrycznym ustawieniu
reflektorów 3 148.Przednie światła
przeciwmgielne
Lampka > świeci w kolorze
zielonym.
Włączone są przednie światła
przeciwmgielne 3 153.
Tylne światło przeciwmgielne
Lampka ø świeci w kolorze żółtym.
Włączone jest tylne światło
przeciwmgielne 3 154.
Automatyczna kontrola prędkości
Lampka m świeci w kolorze białym
lub zielonym.
Lampka świeci w kolorze białym
System jest włączony.

Wskaźniki i przyrządy121Lampka świeci w kolorze
zielonym
Układ automatycznej kontroli
prędkości jest aktywny. Ustawiona
prędkość jest pokazywana na
wyświetlaczu informacyjnym
kierowcy.
Automatyczna kontrola prędkości
3 224.
Adaptacyjny układ
automatycznej kontroli
prędkości
W wyświetlaczu informacyjnym
kierowcy świeci C.
Lampka C świeci w kolorze
białym
System jest włączony.
Lampka C świeci w kolorze
zielonym
Adaptacyjny układ automatycznej
kontroli prędkości jest aktywny.
Adaptacyjny układ automatycznej
kontroli prędkości 3 228.Wykryto pojazd z przodu
Lampka A świeci na zielono lub
żółto.
Lampka świeci w kolorze
zielonym
Wykryto pojazd z przodu poruszający się po tym samym pasie.
Lampka świeci w kolorze żółtym Odległość od pojazdu
poprzedzającego nadmiernie się
zmniejszyła lub pojazd zbyt szybko
zbliża się do innego pojazdu.
Adaptacyjny układ automatycznej
kontroli prędkości 3 228, ostrzeżenie
o zderzeniu czołowym 3 240.
Wykrywanie pieszych
Lampka 7 świeci w kolorze żółtym.
Wykrywany jest pieszy znajdujący się przed pojazdem.Ograniczenie prędkości
jazdy
Lampka L świeci w kolorze białym
lub zielonym.
Lampka świeci w kolorze białym System jest włączony.
Lampka świeci w kolorze
zielonym
Ograniczenie prędkości jazdy jest
aktywne. Ustawiona prędkość
wyświetla się obok symbolu L.
Ogranicznik prędkości 3 226.
System rozpoznawania znaków drogowych
L wyświetla wykryte znaki drogowe
jako lampki kontrolne.
System wykrywania znaków
drogowych 3 269.

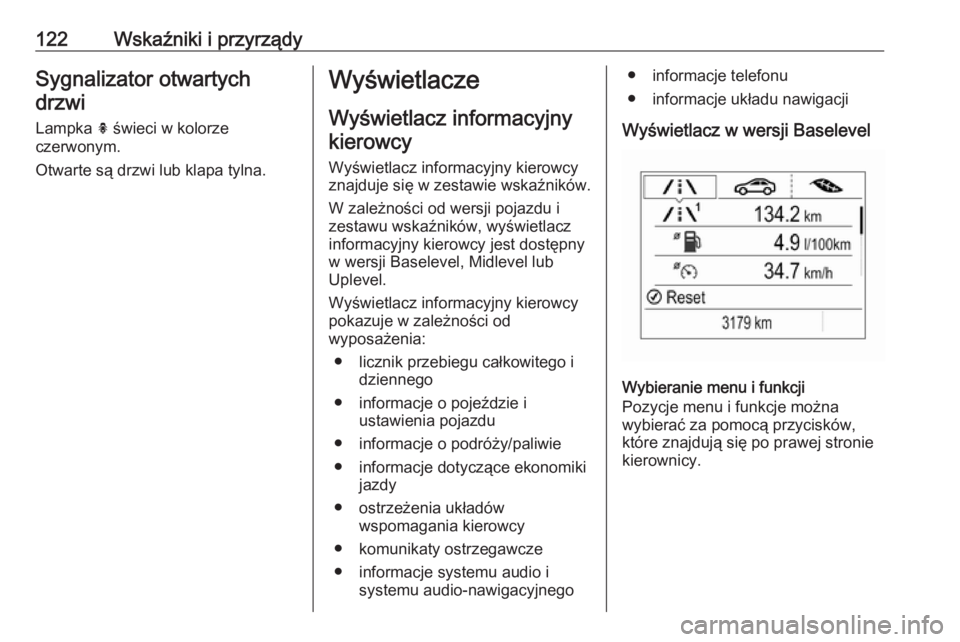

122Wskaźniki i przyrządySygnalizator otwartychdrzwi
Lampka h świeci w kolorze
czerwonym.
Otwarte są drzwi lub klapa tylna.Wyświetlacze
Wyświetlacz informacyjnykierowcy
Wyświetlacz informacyjny kierowcy
znajduje się w zestawie wskaźników.
W zależności od wersji pojazdu i
zestawu wskaźników, wyświetlacz
informacyjny kierowcy jest dostępny
w wersji Baselevel, Midlevel lub
Uplevel.
Wyświetlacz informacyjny kierowcy
pokazuje w zależności od
wyposażenia:
● licznik przebiegu całkowitego i dziennego
● informacje o pojeździe i ustawienia pojazdu
● informacje o podróży/paliwie
● informacje dotyczące ekonomiki jazdy
● ostrzeżenia układów wspomagania kierowcy
● komunikaty ostrzegawcze
● informacje systemu audio i systemu audio-nawigacyjnego● informacje telefonu
● informacje układu nawigacji
Wyświetlacz w wersji Baselevel
Wybieranie menu i funkcji
Pozycje menu i funkcje można
wybierać za pomocą przycisków,
które znajdują się po prawej stronie kierownicy.

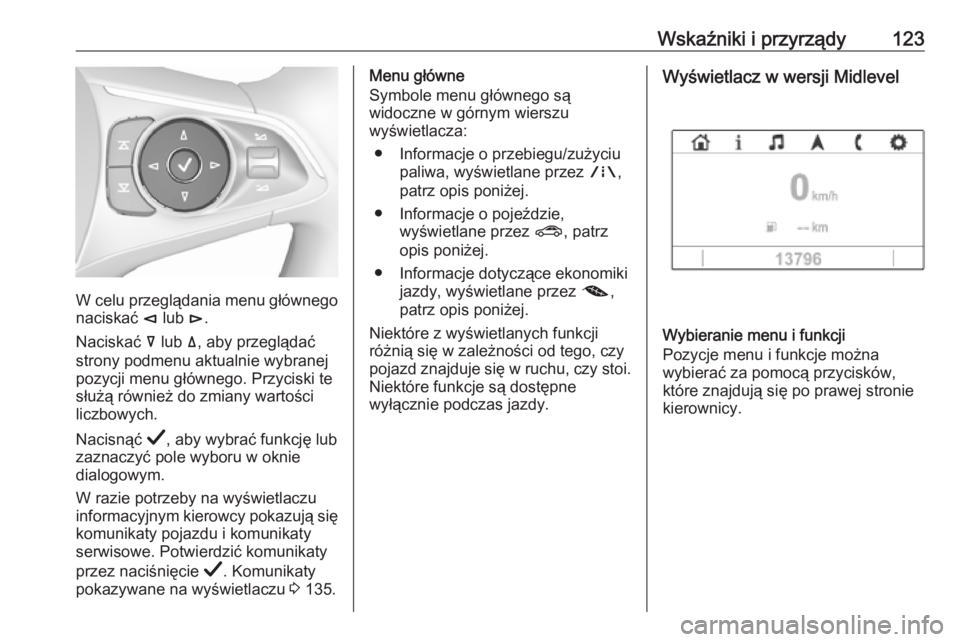

Wskaźniki i przyrządy123
W celu przeglądania menu głównego
naciskać è lub é.
Naciskać å lub ä, aby przeglądać
strony podmenu aktualnie wybranej
pozycji menu głównego. Przyciski te
służą również do zmiany wartości
liczbowych.
Nacisnąć Å, aby wybrać funkcję lub
zaznaczyć pole wyboru w oknie
dialogowym.
W razie potrzeby na wyświetlaczu
informacyjnym kierowcy pokazują się
komunikaty pojazdu i komunikaty
serwisowe. Potwierdzić komunikaty
przez naciśnięcie Å. Komunikaty
pokazywane na wyświetlaczu 3 135.
Menu główne
Symbole menu głównego są
widoczne w górnym wierszu
wyświetlacza:
● Informacje o przebiegu/zużyciu paliwa, wyświetlane przez ;,
patrz opis poniżej.
● Informacje o pojeździe, wyświetlane przez ?, patrz
opis poniżej.
● Informacje dotyczące ekonomiki jazdy, wyświetlane przez @,
patrz opis poniżej.
Niektóre z wyświetlanych funkcji różnią się w zależności od tego, czy
pojazd znajduje się w ruchu, czy stoi. Niektóre funkcje są dostępne
wyłącznie podczas jazdy.Wyświetlacz w wersji Midlevel
Wybieranie menu i funkcji
Pozycje menu i funkcje można
wybierać za pomocą przycisków,
które znajdują się po prawej stronie kierownicy.

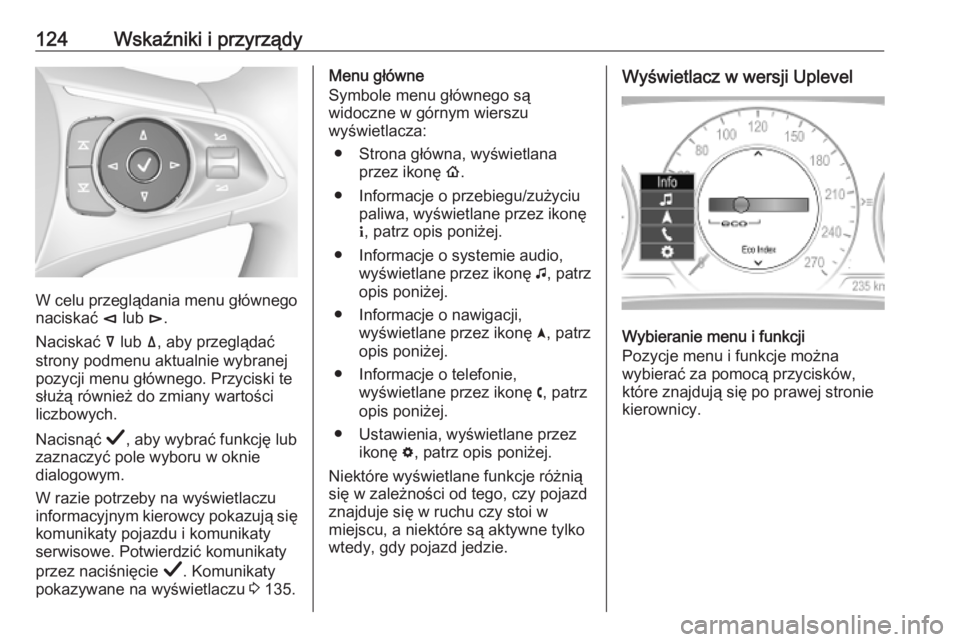

124Wskaźniki i przyrządy
W celu przeglądania menu głównego
naciskać è lub é.
Naciskać å lub ä, aby przeglądać
strony podmenu aktualnie wybranej
pozycji menu głównego. Przyciski te
służą również do zmiany wartości
liczbowych.
Nacisnąć Å, aby wybrać funkcję lub
zaznaczyć pole wyboru w oknie
dialogowym.
W razie potrzeby na wyświetlaczu
informacyjnym kierowcy pokazują się
komunikaty pojazdu i komunikaty
serwisowe. Potwierdzić komunikaty
przez naciśnięcie Å. Komunikaty
pokazywane na wyświetlaczu 3 135.
Menu główne
Symbole menu głównego są
widoczne w górnym wierszu
wyświetlacza:
● Strona główna, wyświetlana przez ikonę !.
● Informacje o przebiegu/zużyciu paliwa, wyświetlane przez ikonę
" , patrz opis poniżej.
● Informacje o systemie audio, wyświetlane przez ikonę G, patrz
opis poniżej.
● Informacje o nawigacji, wyświetlane przez ikonę §, patrz
opis poniżej.
● Informacje o telefonie, wyświetlane przez ikonę $, patrz
opis poniżej.
● Ustawienia, wyświetlane przez ikonę %, patrz opis poniżej.
Niektóre wyświetlane funkcje różnią
się w zależności od tego, czy pojazd
znajduje się w ruchu czy stoi w
miejscu, a niektóre są aktywne tylko
wtedy, gdy pojazd jedzie.Wyświetlacz w wersji Uplevel
Wybieranie menu i funkcji
Pozycje menu i funkcje można
wybierać za pomocą przycisków,
które znajdują się po prawej stronie kierownicy.

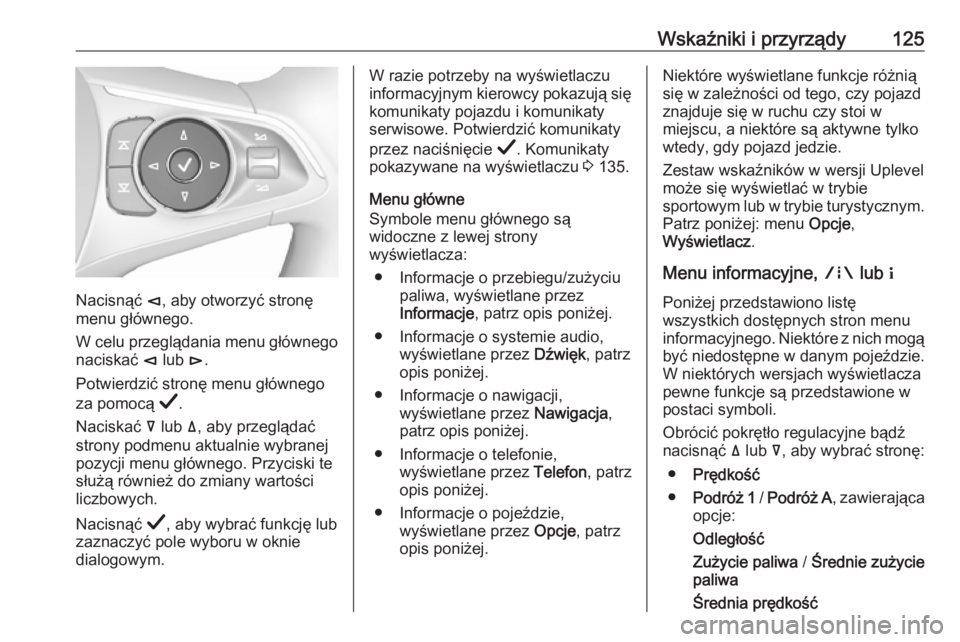

Wskaźniki i przyrządy125
Nacisnąć è, aby otworzyć stronę
menu głównego.
W celu przeglądania menu głównego
naciskać è lub é.
Potwierdzić stronę menu głównego
za pomocą Å.
Naciskać å lub ä, aby przeglądać
strony podmenu aktualnie wybranej
pozycji menu głównego. Przyciski te
służą również do zmiany wartości
liczbowych.
Nacisnąć Å, aby wybrać funkcję lub
zaznaczyć pole wyboru w oknie
dialogowym.
W razie potrzeby na wyświetlaczu
informacyjnym kierowcy pokazują się
komunikaty pojazdu i komunikaty
serwisowe. Potwierdzić komunikaty
przez naciśnięcie Å. Komunikaty
pokazywane na wyświetlaczu 3 135.
Menu główne
Symbole menu głównego są
widoczne z lewej strony
wyświetlacza:
● Informacje o przebiegu/zużyciu paliwa, wyświetlane przez
Informacje , patrz opis poniżej.
● Informacje o systemie audio, wyświetlane przez Dźwięk, patrz
opis poniżej.
● Informacje o nawigacji, wyświetlane przez Nawigacja,
patrz opis poniżej.
● Informacje o telefonie, wyświetlane przez Telefon, patrz
opis poniżej.
● Informacje o pojeździe, wyświetlane przez Opcje, patrz
opis poniżej.Niektóre wyświetlane funkcje różnią się w zależności od tego, czy pojazd
znajduje się w ruchu czy stoi w
miejscu, a niektóre są aktywne tylko
wtedy, gdy pojazd jedzie.
Zestaw wskaźników w wersji Uplevel
może się wyświetlać w trybie
sportowym lub w trybie turystycznym. Patrz poniżej: menu Opcje,
Wyświetlacz .
Menu informacyjne, ; lub "
Poniżej przedstawiono listę
wszystkich dostępnych stron menu
informacyjnego. Niektóre z nich mogą
być niedostępne w danym pojeździe.
W niektórych wersjach wyświetlacza
pewne funkcje są przedstawione w
postaci symboli.
Obrócić pokrętło regulacyjne bądź
nacisnąć ä lub å, aby wybrać stronę:
● Prędkość
● Podróż 1 / Podróż A , zawierająca
opcje:
Odległość
Zużycie paliwa / Średnie zużycie
paliwa
Średnia prędkość

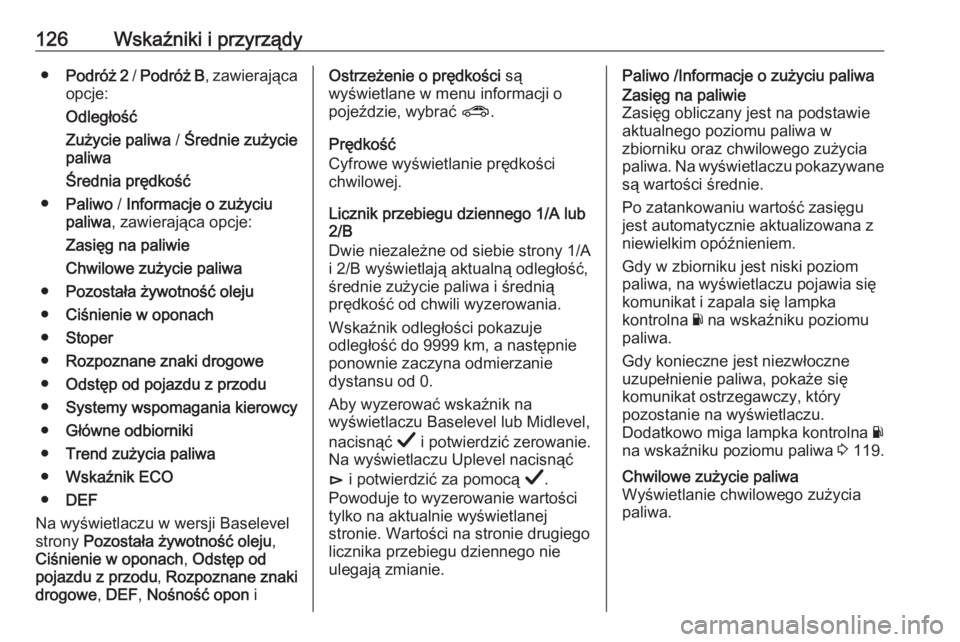

126Wskaźniki i przyrządy●Podróż 2 / Podróż B , zawierająca
opcje:
Odległość
Zużycie paliwa / Średnie zużycie
paliwa
Średnia prędkość
● Paliwo / Informacje o zużyciu
paliwa , zawierająca opcje:
Zasięg na paliwie
Chwilowe zużycie paliwa
● Pozostała żywotność oleju
● Ciśnienie w oponach
● Stoper
● Rozpoznane znaki drogowe
● Odstęp od pojazdu z przodu
● Systemy wspomagania kierowcy
● Główne odbiorniki
● Trend zużycia paliwa
● Wskaźnik ECO
● DEF
Na wyświetlaczu w wersji Baselevel strony Pozostała żywotność oleju ,
Ciśnienie w oponach , Odstęp od
pojazdu z przodu , Rozpoznane znaki
drogowe , DEF , Nośność opon iOstrzeżenie o prędkości są
wyświetlane w menu informacji o
pojeździe, wybrać ?.
Prędkość
Cyfrowe wyświetlanie prędkości
chwilowej.
Licznik przebiegu dziennego 1/A lub 2/B
Dwie niezależne od siebie strony 1/A
i 2/B wyświetlają aktualną odległość,
średnie zużycie paliwa i średnią
prędkość od chwili wyzerowania.
Wskaźnik odległości pokazuje
odległość do 9999 km, a następnie
ponownie zaczyna odmierzanie
dystansu od 0.
Aby wyzerować wskaźnik na
wyświetlaczu Baselevel lub Midlevel,
nacisnąć Å i potwierdzić zerowanie.
Na wyświetlaczu Uplevel nacisnąć
é i potwierdzić za pomocą Å.
Powoduje to wyzerowanie wartości
tylko na aktualnie wyświetlanej
stronie. Wartości na stronie drugiego
licznika przebiegu dziennego nie
ulegają zmianie.Paliwo /Informacje o zużyciu paliwaZasięg na paliwie
Zasięg obliczany jest na podstawie
aktualnego poziomu paliwa w
zbiorniku oraz chwilowego zużycia
paliwa. Na wyświetlaczu pokazywane są wartości średnie.
Po zatankowaniu wartość zasięgu
jest automatycznie aktualizowana z
niewielkim opóźnieniem.
Gdy w zbiorniku jest niski poziom
paliwa, na wyświetlaczu pojawia się
komunikat i zapala się lampka
kontrolna Y na wskaźniku poziomu
paliwa.
Gdy konieczne jest niezwłoczne
uzupełnienie paliwa, pokaże się
komunikat ostrzegawczy, który
pozostanie na wyświetlaczu.
Dodatkowo miga lampka kontrolna Y
na wskaźniku poziomu paliwa 3 119.Chwilowe zużycie paliwa
Wyświetlanie chwilowego zużycia
paliwa.

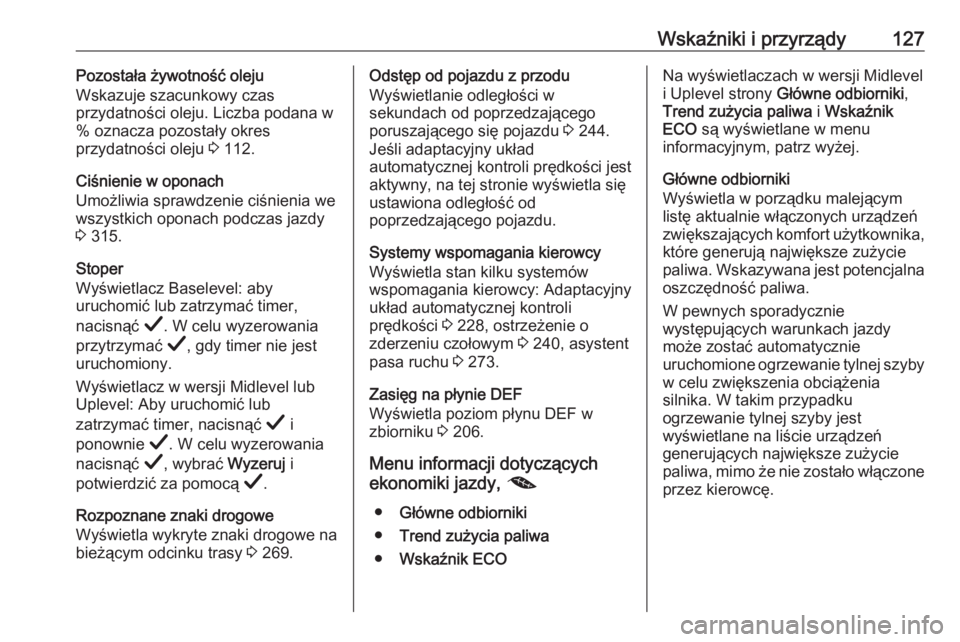

Wskaźniki i przyrządy127Pozostała żywotność oleju
Wskazuje szacunkowy czas
przydatności oleju. Liczba podana w
% oznacza pozostały okres
przydatności oleju 3 112.
Ciśnienie w oponach
Umożliwia sprawdzenie ciśnienia we
wszystkich oponach podczas jazdy
3 315.
Stoper
Wyświetlacz Baselevel: aby
uruchomić lub zatrzymać timer,
nacisnąć Å. W celu wyzerowania
przytrzymać Å, gdy timer nie jest
uruchomiony.
Wyświetlacz w wersji Midlevel lub
Uplevel: Aby uruchomić lub
zatrzymać timer, nacisnąć Å i
ponownie Å. W celu wyzerowania
nacisnąć Å, wybrać Wyzeruj i
potwierdzić za pomocą Å.
Rozpoznane znaki drogowe
Wyświetla wykryte znaki drogowe na
bieżącym odcinku trasy 3 269.Odstęp od pojazdu z przodu
Wyświetlanie odległości w
sekundach od poprzedzającego
poruszającego się pojazdu 3 244.
Jeśli adaptacyjny układ
automatycznej kontroli prędkości jest
aktywny, na tej stronie wyświetla się
ustawiona odległość od
poprzedzającego pojazdu.
Systemy wspomagania kierowcy
Wyświetla stan kilku systemów
wspomagania kierowcy: Adaptacyjny
układ automatycznej kontroli
prędkości 3 228, ostrzeżenie o
zderzeniu czołowym 3 240, asystent
pasa ruchu 3 273.
Zasięg na płynie DEF
Wyświetla poziom płynu DEF w
zbiorniku 3 206.
Menu informacji dotyczących
ekonomiki jazdy, @
● Główne odbiorniki
● Trend zużycia paliwa
● Wskaźnik ECONa wyświetlaczach w wersji Midlevel
i Uplevel strony Główne odbiorniki ,
Trend zużycia paliwa i Wskaźnik
ECO są wyświetlane w menu
informacyjnym, patrz wyżej.
Główne odbiorniki
Wyświetla w porządku malejącym
listę aktualnie włączonych urządzeń
zwiększających komfort użytkownika, które generują największe zużycie
paliwa. Wskazywana jest potencjalna
oszczędność paliwa.
W pewnych sporadycznie
występujących warunkach jazdy
może zostać automatycznie
uruchomione ogrzewanie tylnej szyby w celu zwiększenia obciążenia
silnika. W takim przypadku
ogrzewanie tylnej szyby jest
wyświetlane na liście urządzeń
generujących największe zużycie
paliwa, mimo że nie zostało włączone
przez kierowcę.

128Wskaźniki i przyrządyTrend zużycia paliwa
Wyświetla trend średniego zużycia na
odcinku ostatnich 50 km. Zapełnione
segmenty wskazują zużycie w
odstępach co 5 km i pozwalają na
odzwierciedlenie wpływu
ukształtowania terenu lub stylu jazdy na zużycie paliwa.
Wskaźnik ECO
Średnie zużycie paliwa jest
wyświetlane na wskaźniku zużycia
paliwa. Aby prowadzić pojazd w
sposób ekonomiczny, należy tak
dostosowywać charakterystykę
jazdy, aby wskaźnik mieścił się w
zielonej strefie. Im bardziej wskaźnik
przesuwa się w stronę czerwonej
strefy, tym większe zużycie paliwa.
Średnie zużycie paliwa wyświetlane
jest jednocześnie w postaci liczbowej.
W zależności od wersji pojazdu
indeks Eco pokazuje wartości
dotyczące strony licznika przebiegu
dziennego A/1 lub bieżącego cyklu
jazdy. W tym drugim przypadku
wskaźnik jest zerowany przy
kolejnym włączeniu zapłonu.
Menu Dźwięk
Umożliwia przeglądanie muzyki,
wybieranie pozycji ulubionych lub
zmianę źródła dźwięku.
system audio-nawigacyjny 3 169
Menu Telefon Umożliwia zarządzanie połączeniamitelefonicznymi i ich wykonywanie,
przewijanie kontaktów i obsługę
systemu głośnomówiącego.
system audio-nawigacyjny 3 179
Menu Nawigacja Umożliwia prowadzenie po trasie.system audio-nawigacyjny 3 172Menu informacji o
pojeździe, ?, Opcje lub %
Poniżej przedstawiono listę
wszystkich dostępnych stron menu opcji. Niektóre z nich mogą być
niedostępne w danym pojeździe. W
niektórych wersjach wyświetlacza
pewne funkcje są przedstawione w
postaci symboli.
Obrócić pokrętło regulacyjne bądź
nacisnąć ä lub å, aby wybrać stronę
i postępować zgodnie z instrukcjami
podanymi w podmenu:
● Jednostki
● Wyświetlacz
● Opcje strony informacyjnej
● Opcje strony głównej
● Adaptacyjny regulator prędkości
● Ostrzeżenie o prędkości
● Nośność opon
● Wskaźniki
● Informacje o oprogramowaniu
● Wyświetlacz na szybie przedniej
● Poziom AdBlue
