OPEL INSIGNIA BREAK 2019 Instrukcja obsługi (in Polish)

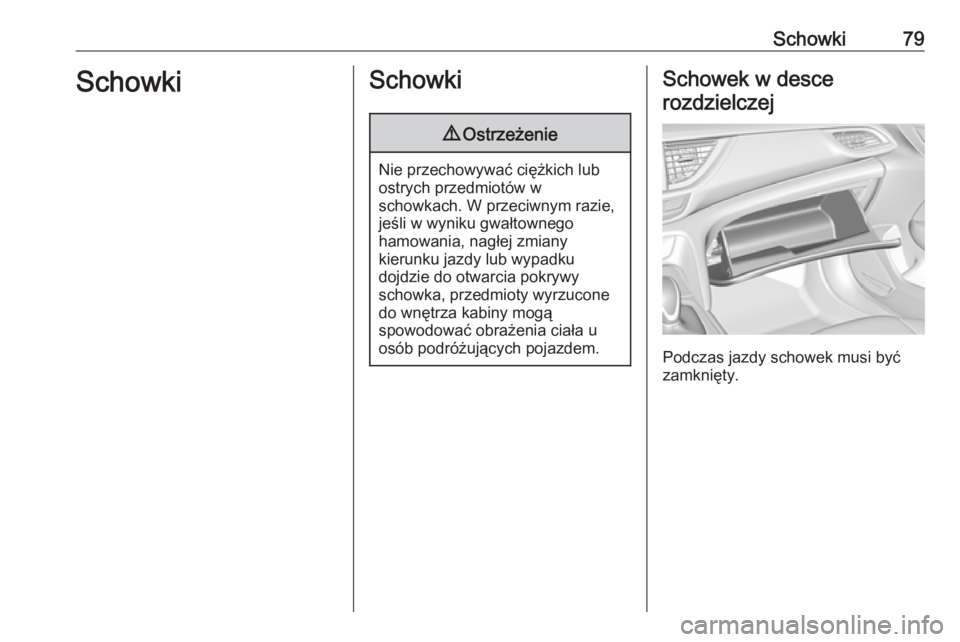

Schowki79SchowkiSchowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie,
jeśli w wyniku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
dojdzie do otwarcia pokrywy
schowka, przedmioty wyrzucone
do wnętrza kabiny mogą
spowodować obrażenia ciała u
osób podróżujących pojazdem.
Schowek w desce
rozdzielczej
Podczas jazdy schowek musi być
zamknięty.

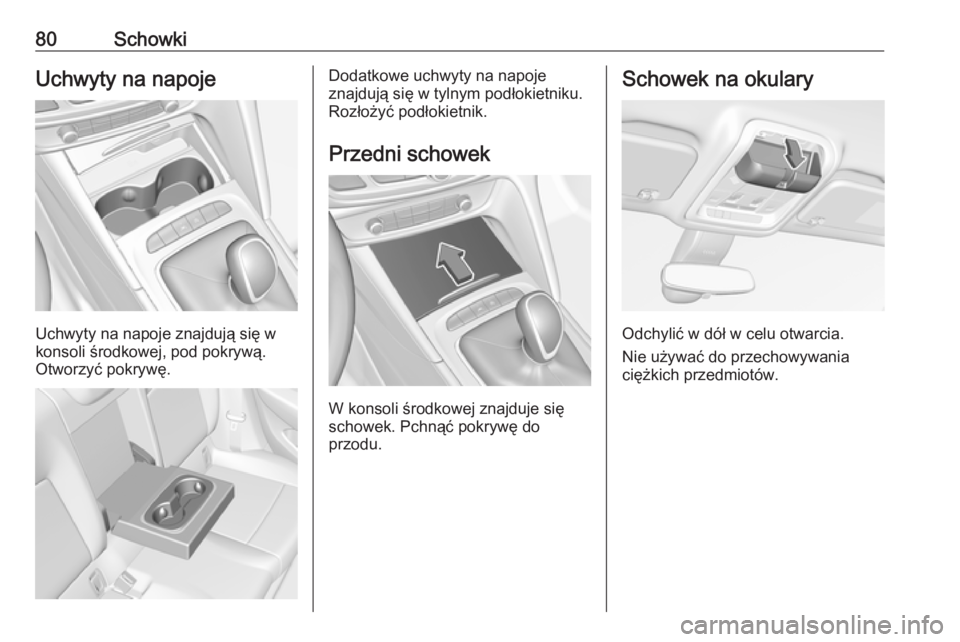

80SchowkiUchwyty na napoje
Uchwyty na napoje znajdują się w
konsoli środkowej, pod pokrywą. Otworzyć pokrywę.
Dodatkowe uchwyty na napoje
znajdują się w tylnym podłokietniku.
Rozłożyć podłokietnik.
Przedni schowek
W konsoli środkowej znajduje się
schowek. Pchnąć pokrywę do
przodu.
Schowek na okulary
Odchylić w dół w celu otwarcia.
Nie używać do przechowywania
ciężkich przedmiotów.

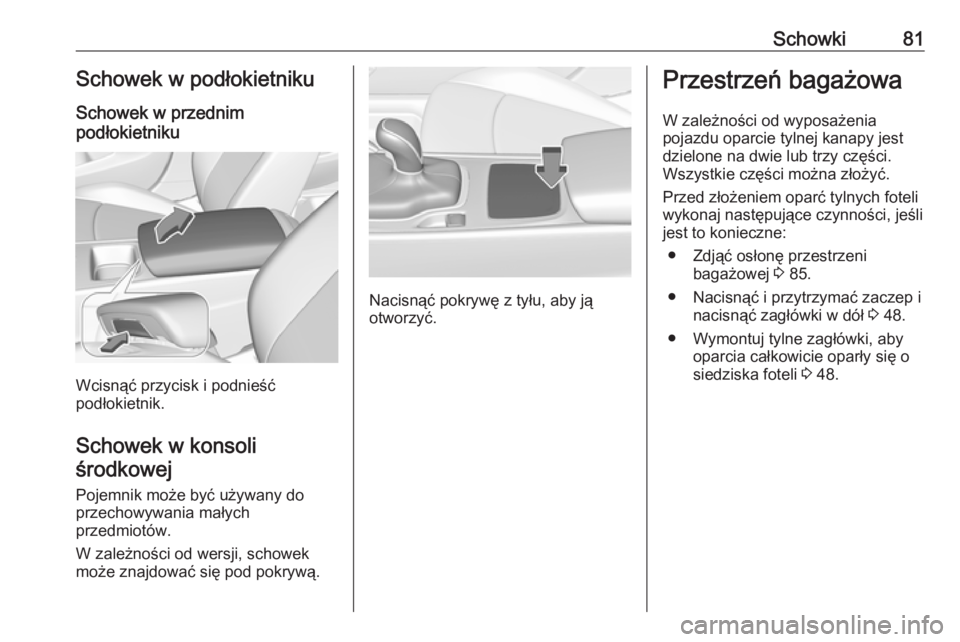

Schowki81Schowek w podłokietnikuSchowek w przednim
podłokietniku
Wcisnąć przycisk i podnieść
podłokietnik.
Schowek w konsoli środkowej
Pojemnik może być używany do
przechowywania małych
przedmiotów.
W zależności od wersji, schowek
może znajdować się pod pokrywą.
Nacisnąć pokrywę z tyłu, aby ją
otworzyć.
Przestrzeń bagażowa
W zależności od wyposażenia
pojazdu oparcie tylnej kanapy jest
dzielone na dwie lub trzy części.
Wszystkie części można złożyć.
Przed złożeniem oparć tylnych foteli
wykonaj następujące czynności, jeśli
jest to konieczne:
● Zdjąć osłonę przestrzeni bagażowej 3 85.
● Nacisnąć i przytrzymać zaczep i nacisnąć zagłówki w dół 3 48.
● Wymontuj tylne zagłówki, aby oparcia całkowicie oparły się o
siedziska foteli 3 48.

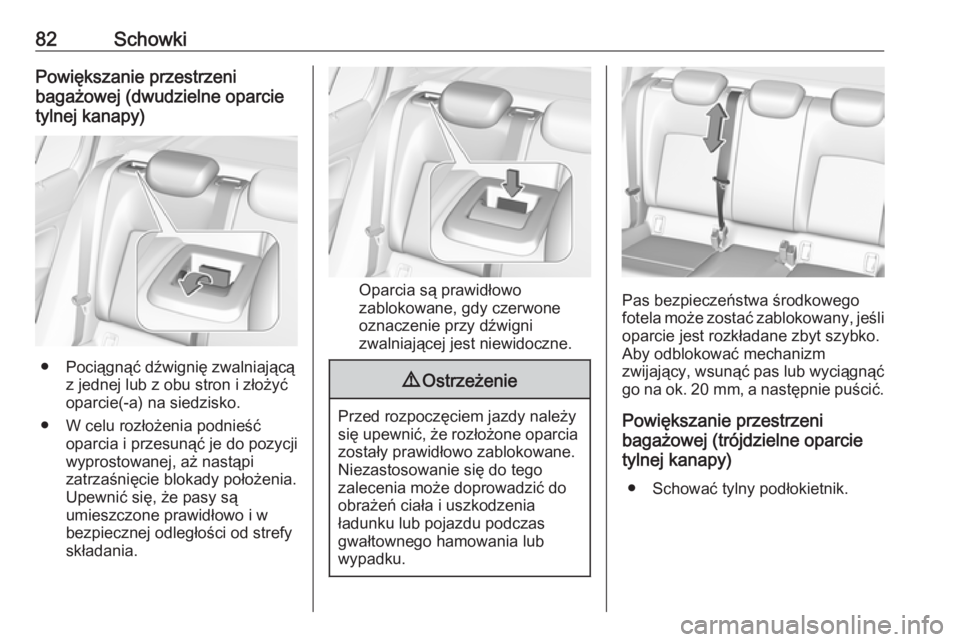

82SchowkiPowiększanie przestrzeni
bagażowej (dwudzielne oparcie
tylnej kanapy)
● Pociągnąć dźwignię zwalniającą z jednej lub z obu stron i złożyć
oparcie(-a) na siedzisko.
● W celu rozłożenia podnieść oparcia i przesunąć je do pozycji
wyprostowanej, aż nastąpi
zatrzaśnięcie blokady położenia.
Upewnić się, że pasy są
umieszczone prawidłowo i w
bezpiecznej odległości od strefy
składania.
Oparcia są prawidłowo
zablokowane, gdy czerwone oznaczenie przy dźwigni
zwalniającej jest niewidoczne.
9 Ostrzeżenie
Przed rozpoczęciem jazdy należy
się upewnić, że rozłożone oparcia zostały prawidłowo zablokowane.
Niezastosowanie się do tego
zalecenia może doprowadzić do
obrażeń ciała i uszkodzenia
ładunku lub pojazdu podczas
gwałtownego hamowania lub
wypadku.
Pas bezpieczeństwa środkowego
fotela może zostać zablokowany, jeśli oparcie jest rozkładane zbyt szybko.
Aby odblokować mechanizm
zwijający, wsunąć pas lub wyciągnąć go na ok. 20 mm, a następnie puścić.
Powiększanie przestrzeni
bagażowej (trójdzielne oparcie
tylnej kanapy)
● Schować tylny podłokietnik.

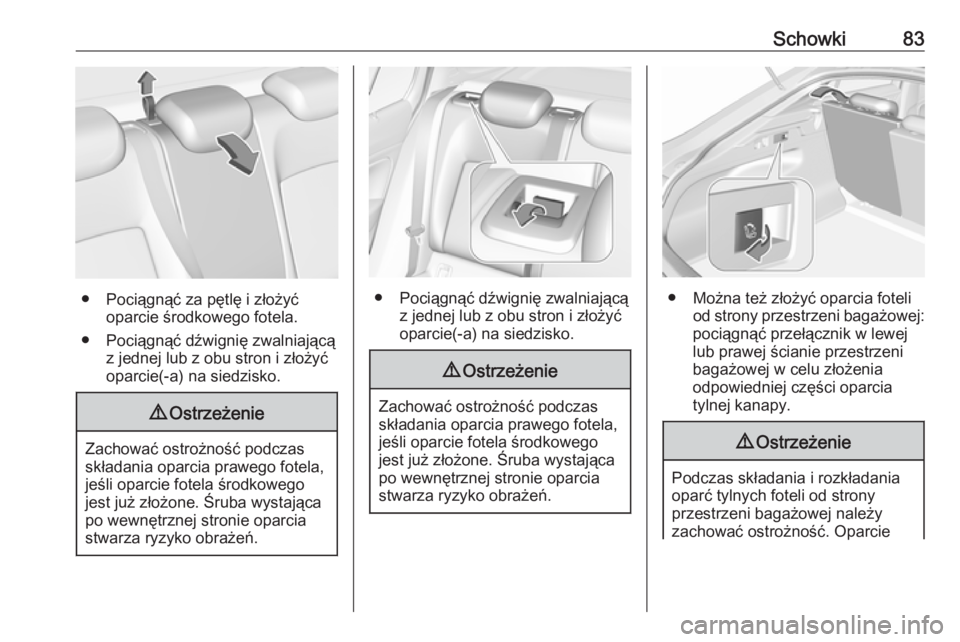

Schowki83
● Pociągnąć za pętlę i złożyćoparcie środkowego fotela.
● Pociągnąć dźwignię zwalniającą z jednej lub z obu stron i złożyć
oparcie(-a) na siedzisko.
9 Ostrzeżenie
Zachować ostrożność podczas
składania oparcia prawego fotela,
jeśli oparcie fotela środkowego
jest już złożone. Śruba wystająca
po wewnętrznej stronie oparcia
stwarza ryzyko obrażeń.
● Pociągnąć dźwignię zwalniającą z jednej lub z obu stron i złożyć
oparcie(-a) na siedzisko.
9 Ostrzeżenie
Zachować ostrożność podczas
składania oparcia prawego fotela,
jeśli oparcie fotela środkowego
jest już złożone. Śruba wystająca
po wewnętrznej stronie oparcia
stwarza ryzyko obrażeń.
● Można też złożyć oparcia foteli od strony przestrzeni bagażowej:
pociągnąć przełącznik w lewej
lub prawej ścianie przestrzeni
bagażowej w celu złożenia
odpowiedniej części oparcia
tylnej kanapy.
9 Ostrzeżenie
Podczas składania i rozkładania
oparć tylnych foteli od strony
przestrzeni bagażowej należy
zachować ostrożność. Oparcie

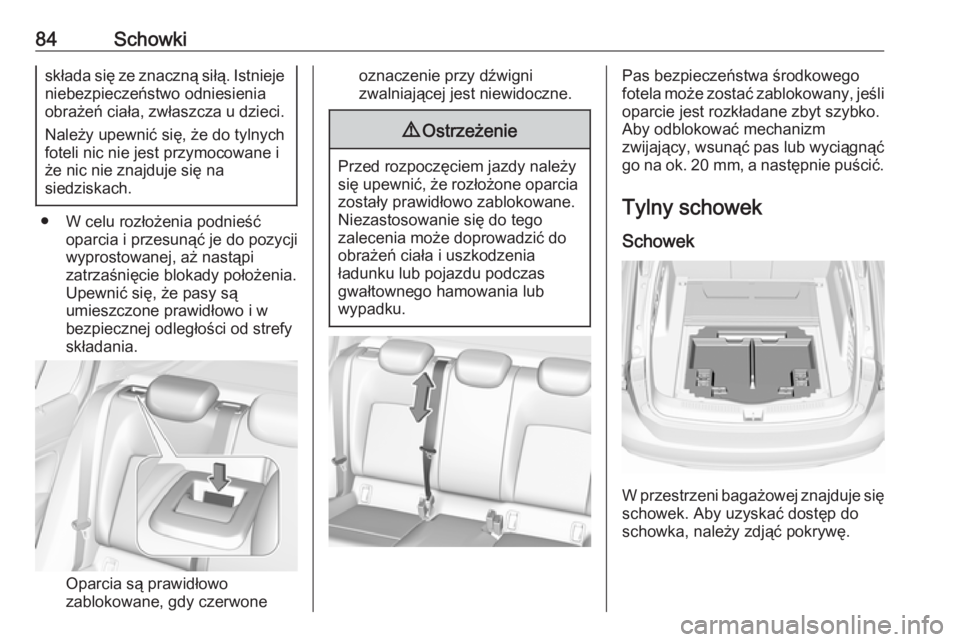

84Schowkiskłada się ze znaczną siłą. Istniejeniebezpieczeństwo odniesienia
obrażeń ciała, zwłaszcza u dzieci.
Należy upewnić się, że do tylnych
foteli nic nie jest przymocowane i
że nic nie znajduje się na
siedziskach.
● W celu rozłożenia podnieść oparcia i przesunąć je do pozycji
wyprostowanej, aż nastąpi
zatrzaśnięcie blokady położenia.
Upewnić się, że pasy są
umieszczone prawidłowo i w
bezpiecznej odległości od strefy
składania.
Oparcia są prawidłowo
zablokowane, gdy czerwone
oznaczenie przy dźwigni
zwalniającej jest niewidoczne.9 Ostrzeżenie
Przed rozpoczęciem jazdy należy
się upewnić, że rozłożone oparcia zostały prawidłowo zablokowane.
Niezastosowanie się do tego
zalecenia może doprowadzić do
obrażeń ciała i uszkodzenia
ładunku lub pojazdu podczas
gwałtownego hamowania lub
wypadku.
Pas bezpieczeństwa środkowego
fotela może zostać zablokowany, jeśli oparcie jest rozkładane zbyt szybko.
Aby odblokować mechanizm
zwijający, wsunąć pas lub wyciągnąć go na ok. 20 mm, a następnie puścić.
Tylny schowek
Schowek
W przestrzeni bagażowej znajduje się schowek. Aby uzyskać dostęp do
schowka, należy zdjąć pokrywę.

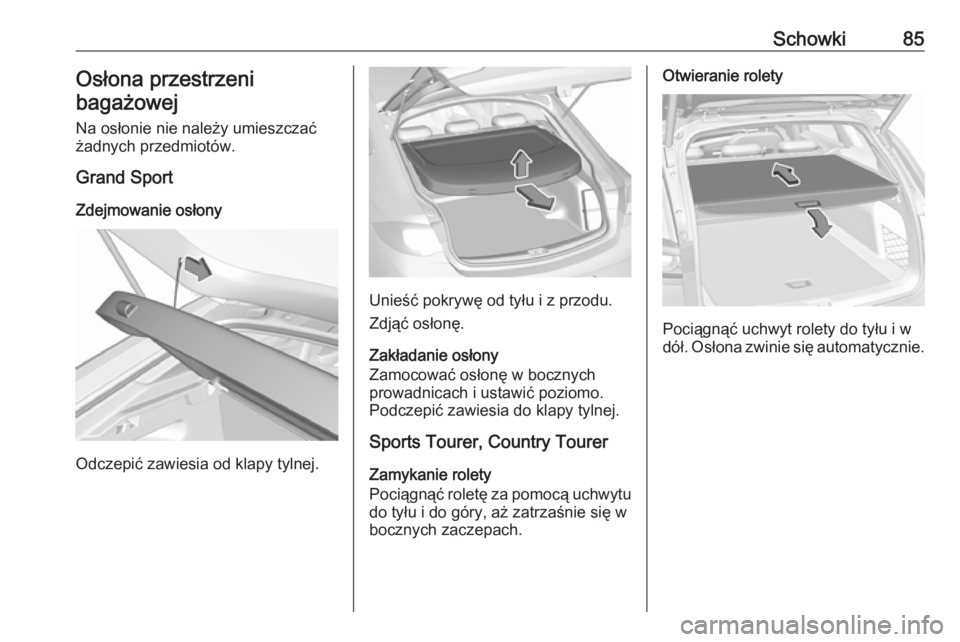

Schowki85Osłona przestrzeni
bagażowej
Na osłonie nie należy umieszczać
żadnych przedmiotów.
Grand Sport
Zdejmowanie osłony
Odczepić zawiesia od klapy tylnej.
Unieść pokrywę od tyłu i z przodu.
Zdjąć osłonę.
Zakładanie osłony
Zamocować osłonę w bocznych
prowadnicach i ustawić poziomo. Podczepić zawiesia do klapy tylnej.
Sports Tourer, Country Tourer
Zamykanie rolety
Pociągnąć roletę za pomocą uchwytu
do tyłu i do góry, aż zatrzaśnie się w
bocznych zaczepach.
Otwieranie rolety
Pociągnąć uchwyt rolety do tyłu i w
dół. Osłona zwinie się automatycznie.

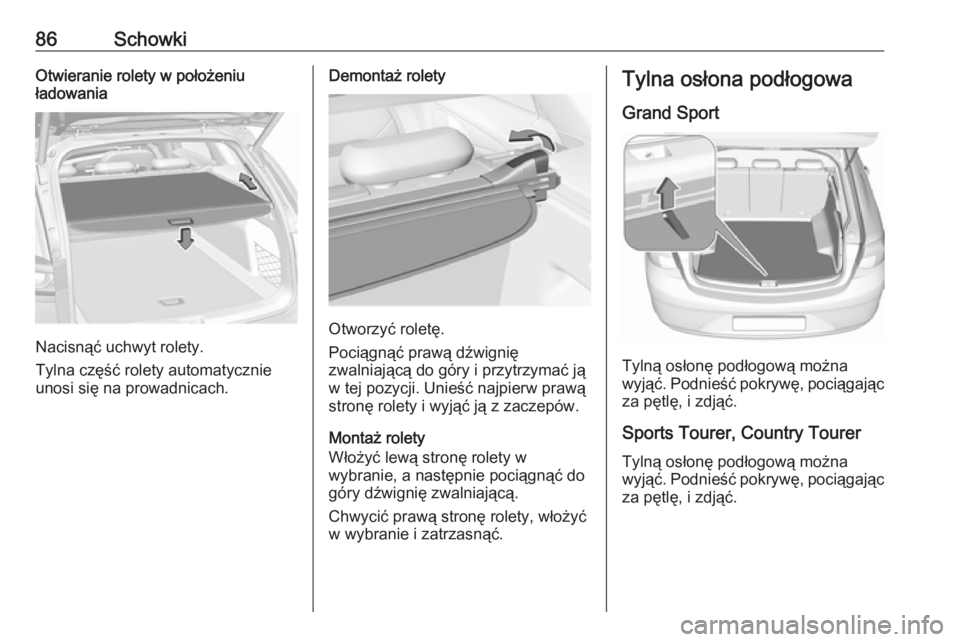

86SchowkiOtwieranie rolety w położeniu
ładowania
Nacisnąć uchwyt rolety.
Tylna część rolety automatycznie
unosi się na prowadnicach.
Demontaż rolety
Otworzyć roletę.
Pociągnąć prawą dźwignię
zwalniającą do góry i przytrzymać ją
w tej pozycji. Unieść najpierw prawą
stronę rolety i wyjąć ją z zaczepów.
Montaż rolety
Włożyć lewą stronę rolety w
wybranie, a następnie pociągnąć do
góry dźwignię zwalniającą.
Chwycić prawą stronę rolety, włożyć
w wybranie i zatrzasnąć.
Tylna osłona podłogowa
Grand Sport
Tylną osłonę podłogową można
wyjąć. Podnieść pokrywę, pociągając
za pętlę, i zdjąć.
Sports Tourer, Country Tourer Tylną osłonę podłogową można
wyjąć. Podnieść pokrywę, pociągając za pętlę, i zdjąć.

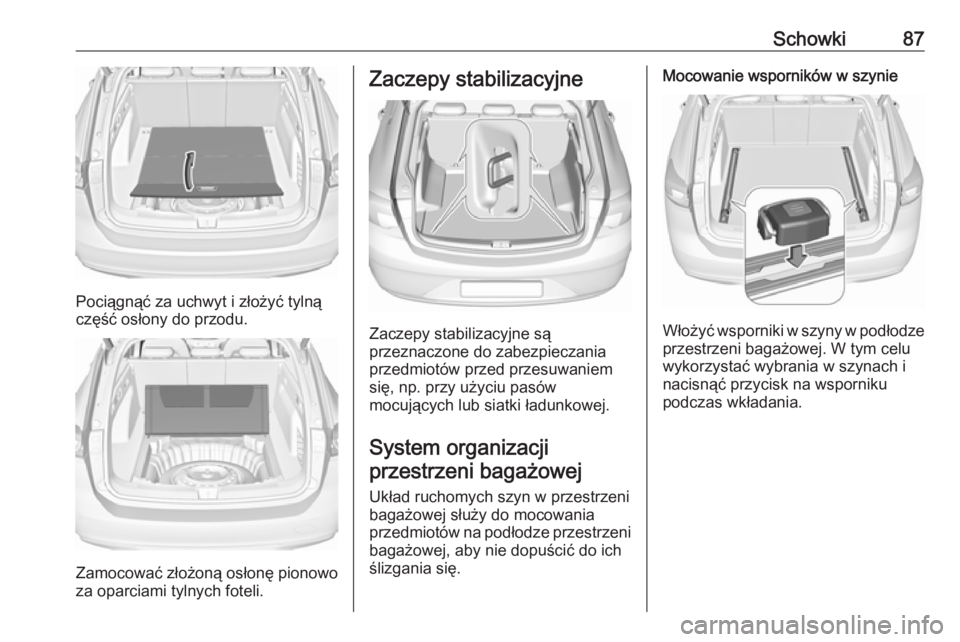

Schowki87
Pociągnąć za uchwyt i złożyć tylną
część osłony do przodu.
Zamocować złożoną osłonę pionowo
za oparciami tylnych foteli.
Zaczepy stabilizacyjne
Zaczepy stabilizacyjne są
przeznaczone do zabezpieczania
przedmiotów przed przesuwaniem
się, np. przy użyciu pasów
mocujących lub siatki ładunkowej.
System organizacji przestrzeni bagażowej
Układ ruchomych szyn w przestrzeni
bagażowej służy do mocowania
przedmiotów na podłodze przestrzeni bagażowej, aby nie dopuścić do ich
ślizgania się.
Mocowanie wsporników w szynie
Włożyć wsporniki w szyny w podłodze przestrzeni bagażowej. W tym celu
wykorzystać wybrania w szynach i
nacisnąć przycisk na wsporniku
podczas wkładania.

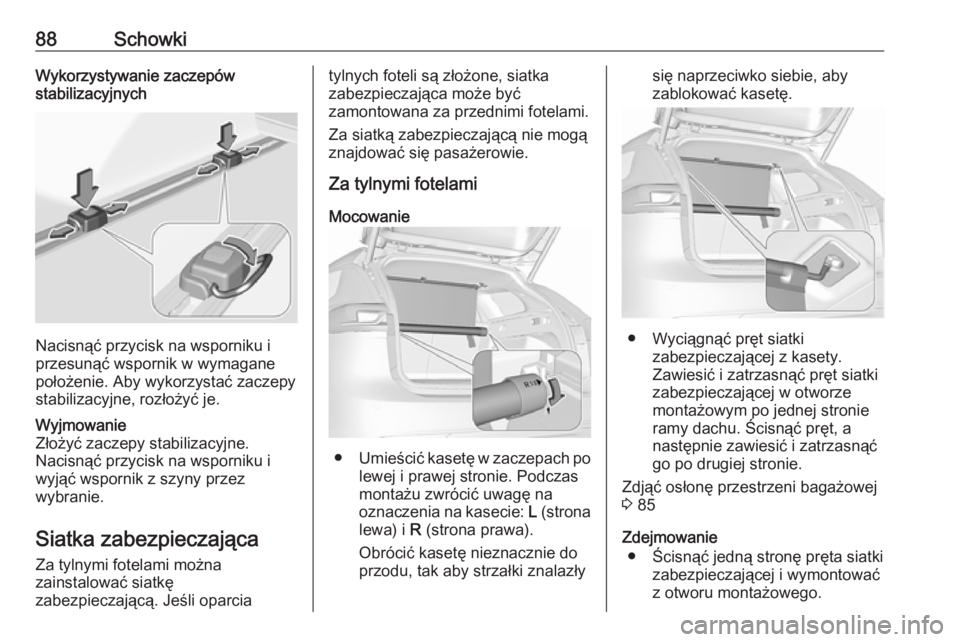

88SchowkiWykorzystywanie zaczepów
stabilizacyjnych
Nacisnąć przycisk na wsporniku i
przesunąć wspornik w wymagane
położenie. Aby wykorzystać zaczepy
stabilizacyjne, rozłożyć je.
Wyjmowanie
Złożyć zaczepy stabilizacyjne.
Nacisnąć przycisk na wsporniku i
wyjąć wspornik z szyny przez
wybranie.
Siatka zabezpieczająca
Za tylnymi fotelami można
zainstalować siatkę
zabezpieczającą. Jeśli oparcia
tylnych foteli są złożone, siatka
zabezpieczająca może być
zamontowana za przednimi fotelami.
Za siatką zabezpieczającą nie mogą
znajdować się pasażerowie.
Za tylnymi fotelami
Mocowanie
● Umieścić kasetę w zaczepach po
lewej i prawej stronie. Podczas
montażu zwrócić uwagę na
oznaczenia na kasecie: L (strona
lewa) i R (strona prawa).
Obrócić kasetę nieznacznie do przodu, tak aby strzałki znalazły
się naprzeciwko siebie, aby
zablokować kasetę.
● Wyciągnąć pręt siatki zabezpieczającej z kasety.
Zawiesić i zatrzasnąć pręt siatki
zabezpieczającej w otworze
montażowym po jednej stronie
ramy dachu. Ścisnąć pręt, a
następnie zawiesić i zatrzasnąć
go po drugiej stronie.
Zdjąć osłonę przestrzeni bagażowej
3 85
Zdejmowanie ● Ścisnąć jedną stronę pręta siatki zabezpieczającej i wymontować
z otworu montażowego.
