Pielęgnacja samochodu299

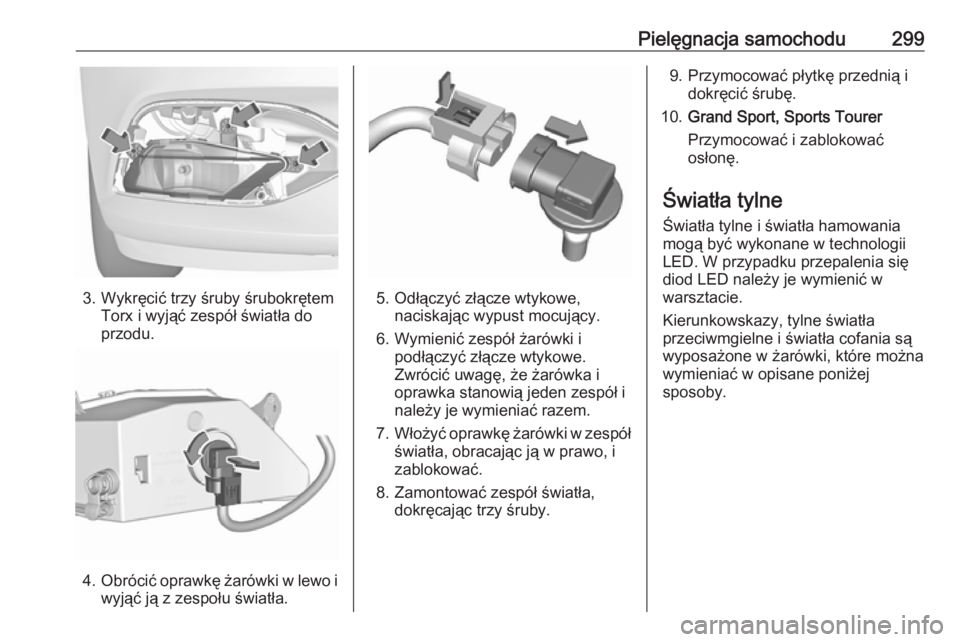

3. Wykręcić trzy śruby śrubokrętemTorx i wyjąć zespół światła do
przodu.
4. Obrócić oprawkę żarówki w lewo i
wyjąć ją z zespołu światła.
5. Odłączyć złącze wtykowe, naciskając wypust mocujący.
6. Wymienić zespół żarówki i podłączyć złącze wtykowe.
Zwrócić uwagę, że żarówka i
oprawka stanowią jeden zespół i
należy je wymieniać razem.
7. Włożyć oprawkę żarówki w zespół
światła, obracając ją w prawo, i
zablokować.
8. Zamontować zespół światła, dokręcając trzy śruby.
9. Przymocować płytkę przednią idokręcić śrubę.
10. Grand Sport, Sports Tourer
Przymocować i zablokować
osłonę.
Światła tylne
Światła tylne i światła hamowania mogą być wykonane w technologii
LED. W przypadku przepalenia się
diod LED należy je wymienić w
warsztacie.
Kierunkowskazy, tylne światła
przeciwmgielne i światła cofania są
wyposażone w żarówki, które można
wymieniać w opisane poniżej
sposoby.

300Pielęgnacja samochoduGrand SportZespół lampy w nadwoziu

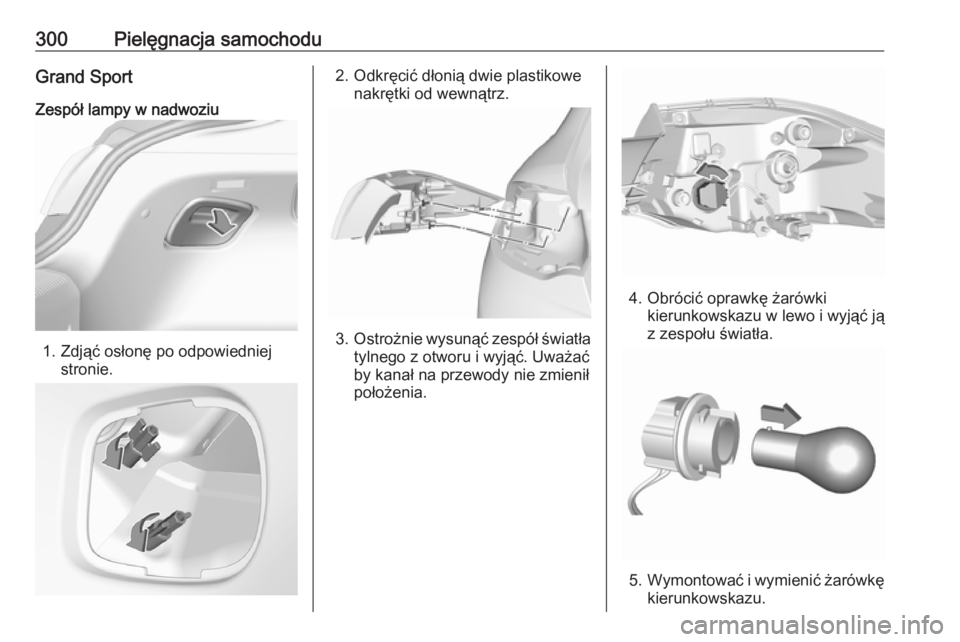

1. Zdjąć osłonę po odpowiedniej stronie.
2. Odkręcić dłonią dwie plastikowe nakrętki od wewnątrz.
3.Ostrożnie wysunąć zespół światła
tylnego z otworu i wyjąć. Uważać
by kanał na przewody nie zmienił położenia.
4. Obrócić oprawkę żarówki kierunkowskazu w lewo i wyjąć jąz zespołu światła.
5. Wymontować i wymienić żarówkę
kierunkowskazu.

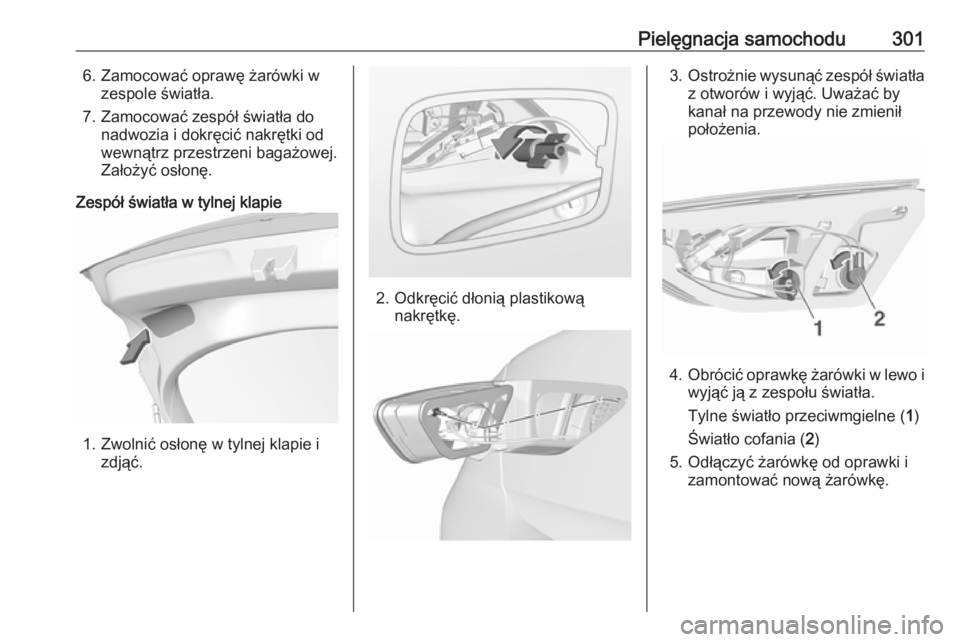

Pielęgnacja samochodu3016. Zamocować oprawę żarówki wzespole światła.
7. Zamocować zespół światła do nadwozia i dokręcić nakrętki od
wewnątrz przestrzeni bagażowej.
Założyć osłonę.

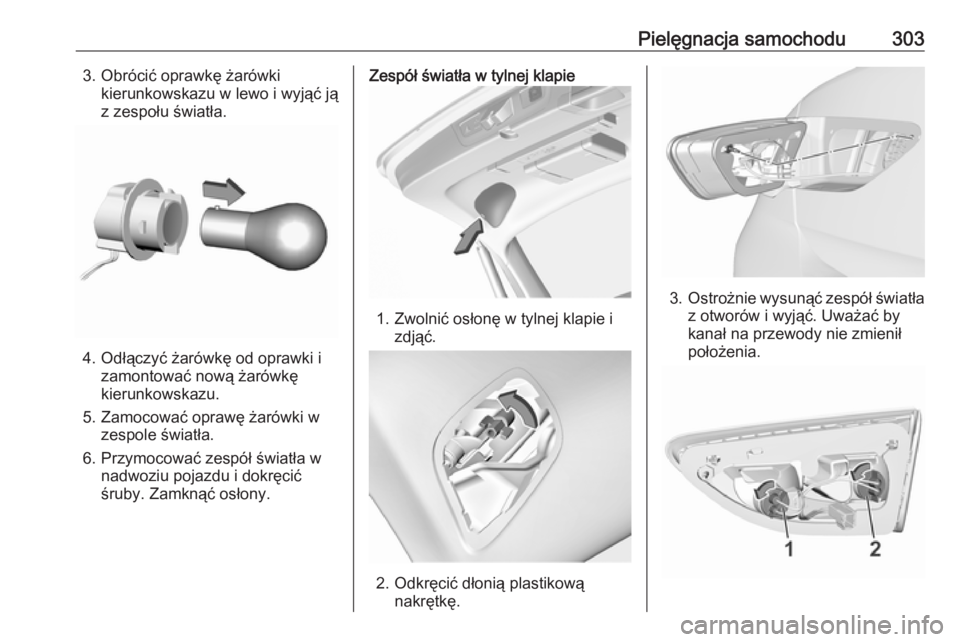

Zespół światła w tylnej klapie
1. Zwolnić osłonę w tylnej klapie i zdjąć.
2. Odkręcić dłonią plastikowąnakrętkę.
3.Ostrożnie wysunąć zespół światła
z otworów i wyjąć. Uważać by
kanał na przewody nie zmienił
położenia.
4. Obrócić oprawkę żarówki w lewo i
wyjąć ją z zespołu światła.

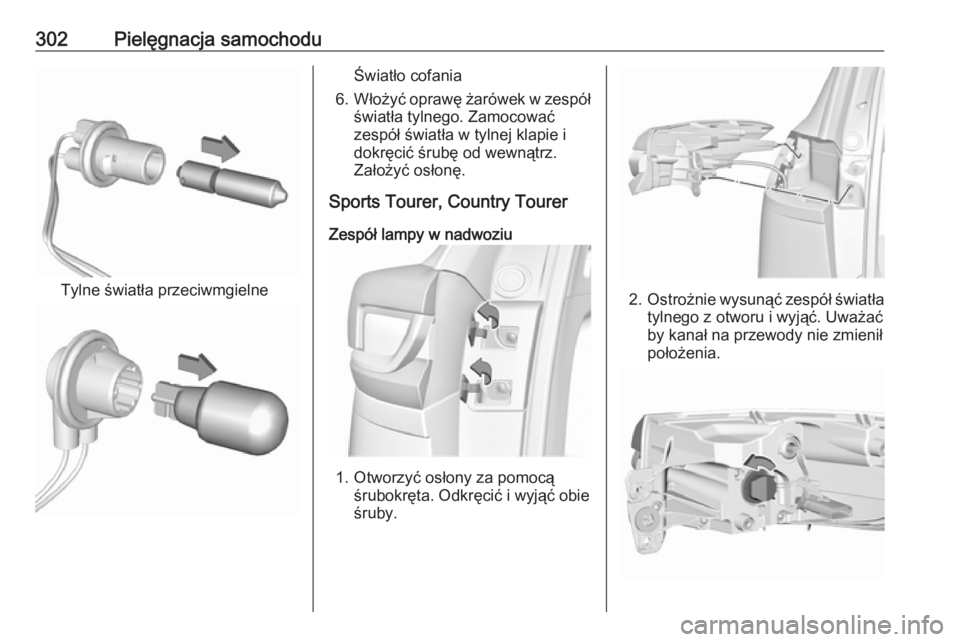

Tylne światło przeciwmgielne ( 1)
Światło cofania ( 2)
5. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.

302Pielęgnacja samochodu
Tylne światła przeciwmgielne
Światło cofania
6. Włożyć oprawę żarówek w zespół
światła tylnego. Zamocować
zespół światła w tylnej klapie i
dokręcić śrubę od wewnątrz.
Założyć osłonę.
Sports Tourer, Country Tourer
Zespół lampy w nadwoziu
1. Otworzyć osłony za pomocą śrubokręta. Odkręcić i wyjąć obie
śruby.
2. Ostrożnie wysunąć zespół światła
tylnego z otworu i wyjąć. Uważać
by kanał na przewody nie zmienił położenia.

Pielęgnacja samochodu3033. Obrócić oprawkę żarówkikierunkowskazu w lewo i wyjąć ją
z zespołu światła.
4. Odłączyć żarówkę od oprawki i zamontować nową żarówkę
kierunkowskazu.
5. Zamocować oprawę żarówki w zespole światła.
6. Przymocować zespół światła w nadwoziu pojazdu i dokręcić
śruby. Zamknąć osłony.
Zespół światła w tylnej klapie
1. Zwolnić osłonę w tylnej klapie i zdjąć.
2. Odkręcić dłonią plastikowąnakrętkę.
3.Ostrożnie wysunąć zespół światła
z otworów i wyjąć. Uważać by
kanał na przewody nie zmienił
położenia.

304Pielęgnacja samochodu4.Obrócić oprawkę żarówki w lewo i
wyjąć ją z zespołu światła.
Tylne światło przeciwmgielne ( 1)
Światło cofania ( 2)
5. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
Tylne światła przeciwmgielne
Światło cofania
6. Włożyć oprawę żarówek w zespół
światła tylnego. Zamocować
zespół światła w tylnej klapie i
dokręcić śrubę od wewnątrz.
Założyć osłonę.
Kierunkowskazy boczne

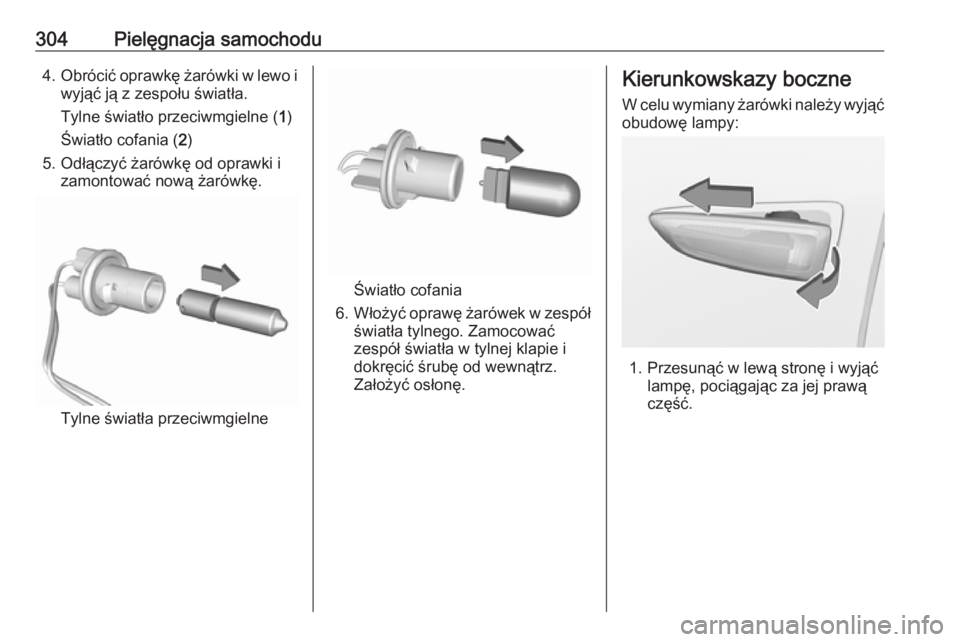

W celu wymiany żarówki należy wyjąćobudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.

Pielęgnacja samochodu305

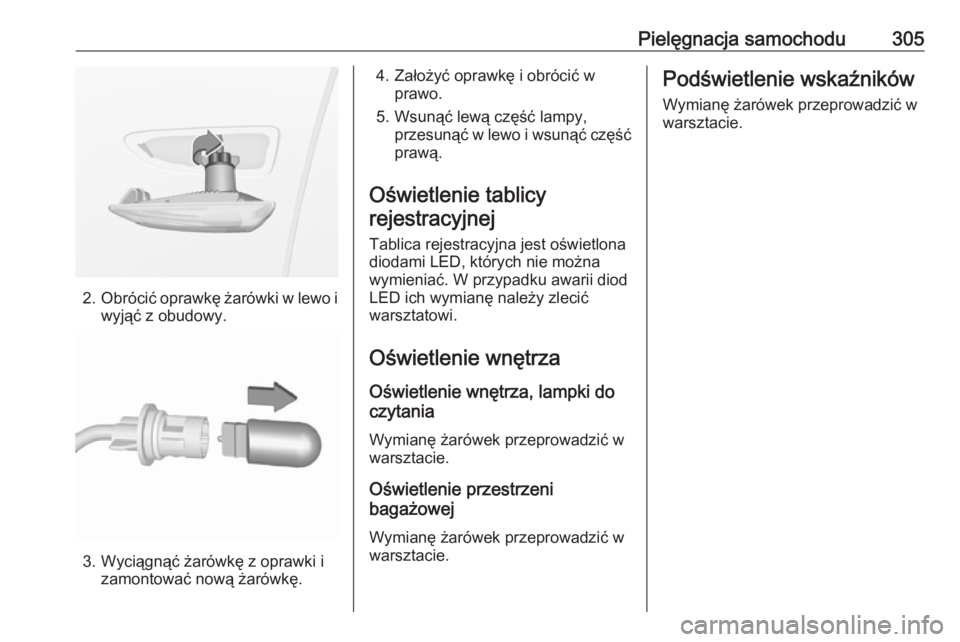

2.Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
4. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Oświetlenie tablicy rejestracyjnej
Tablica rejestracyjna jest oświetlona
diodami LED, których nie można
wymieniać. W przypadku awarii diod
LED ich wymianę należy zlecić
warsztatowi.
Oświetlenie wnętrza Oświetlenie wnętrza, lampki do
czytania
Wymianę żarówek przeprowadzić w
warsztacie.
Oświetlenie przestrzeni
bagażowej
Wymianę żarówek przeprowadzić w
warsztacie.Podświetlenie wskaźników
Wymianę żarówek przeprowadzić w
warsztacie.

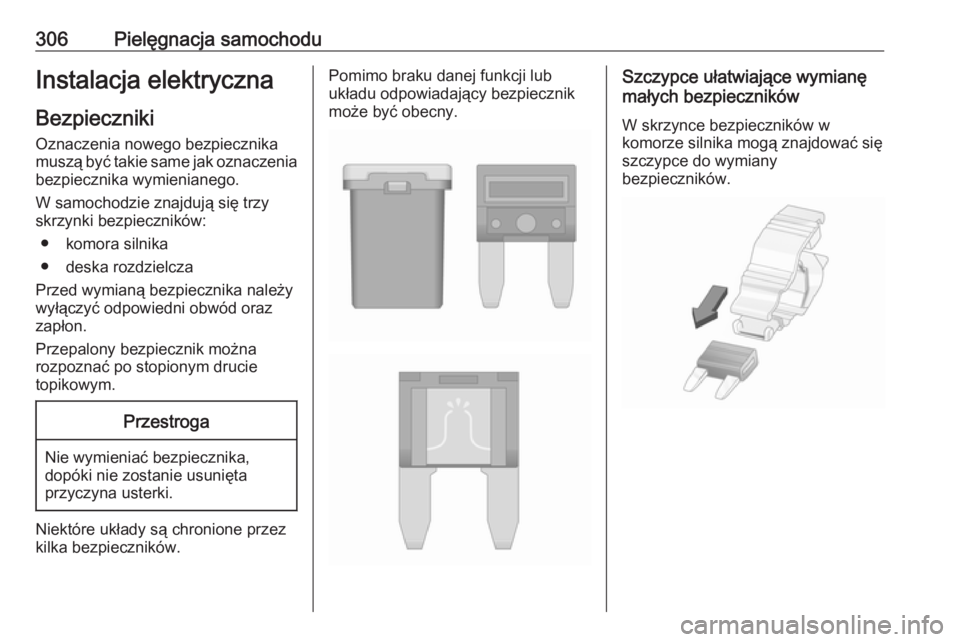

306Pielęgnacja samochoduInstalacja elektrycznaBezpieczniki
Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się trzy
skrzynki bezpieczników:
● komora silnika
● deska rozdzielcza
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym.Przestroga
Nie wymieniać bezpiecznika,
dopóki nie zostanie usunięta
przyczyna usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.

Pielęgnacja samochodu307

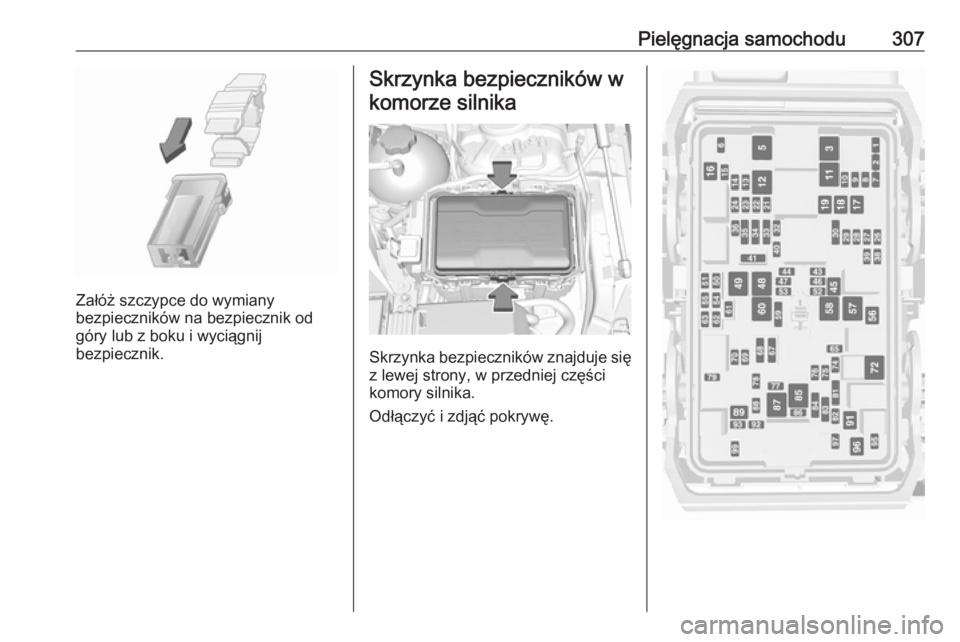

Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odłączyć i zdjąć pokrywę.

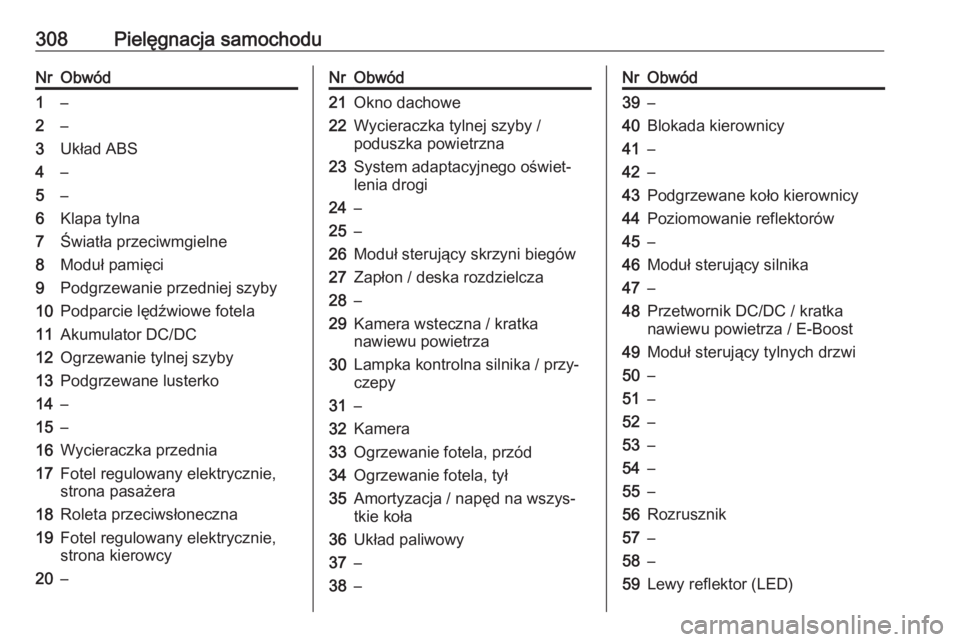

308Pielęgnacja samochoduNrObwód1–2–3Układ ABS4–5–6Klapa tylna7Światła przeciwmgielne8Moduł pamięci9Podgrzewanie przedniej szyby10Podparcie lędźwiowe fotela11Akumulator DC/DC12Ogrzewanie tylnej szyby13Podgrzewane lusterko14–15–16Wycieraczka przednia17Fotel regulowany elektrycznie,
strona pasażera18Roleta przeciwsłoneczna19Fotel regulowany elektrycznie,
strona kierowcy20–NrObwód21Okno dachowe22Wycieraczka tylnej szyby /
poduszka powietrzna23System adaptacyjnego oświet‐
lenia drogi24–25–26Moduł sterujący skrzyni biegów27Zapłon / deska rozdzielcza28–29Kamera wsteczna / kratka
nawiewu powietrza30Lampka kontrolna silnika / przy‐
czepy31–32Kamera33Ogrzewanie fotela, przód34Ogrzewanie fotela, tył35Amortyzacja / napęd na wszys‐
tkie koła36Układ paliwowy37–38–NrObwód39–40Blokada kierownicy41–42–43Podgrzewane koło kierownicy44Poziomowanie reflektorów45–46Moduł sterujący silnika47–48Przetwornik DC/DC / kratka
nawiewu powietrza / E-Boost49Moduł sterujący tylnych drzwi50–51–52–53–54–55–56Rozrusznik57–58–59Lewy reflektor (LED)
