Pielęgnacja samochodu2899Niebezpieczeństwo
W układzie zapłonowym
występuje bardzo wysokie
napięcie. Dlatego nie należy
dotykać tych podzespołów.
Pokrywa silnika
Otwieranie
Pociągnąć dźwignię zwalniającą i
ustawić ją z powrotem w położeniu
wyjściowym.
Przesunąć zapadkę zabezpieczającą na bok w kierunku lewej strony
samochodu i otworzyć pokrywę
silnika.
Pokrywa silnika jest automatycznie
utrzymywana w położeniu otwartym.
Jeżeli pokrywa silnika zostanie
otwarta, gdy włączona jest funkcja Autostop, silnik zostanie ponownie
uruchomiony w sposób
automatyczny ze względu na
bezpieczeństwo.
System stop-start 3 200.
Zamykanie
Opuścić pokrywę silnika i pozwolić jej swobodnie opaść na zapadkę.
Sprawdzić, czy pokrywa komory
silnika została zablokowana we
właściwym położeniu.Przestroga
Nie wciskać pokrywy bagażnika
do zatrzasku, aby uniknąć
powstania wgnieceń.
Aktywna pokrywa silnika 3 77.
Olej silnikowy
W celu ochrony silnika zalecane są
regularne, ręczne kontrole poziomu
oleju silnikowego. Należy stosować
wyłącznie oleje o odpowiednich
parametrach. Zalecane płyny i środki
smarne 3 339.
Maksymalne zużycie oleju
silnikowego wynosi 0,6 litra na
1000 km.

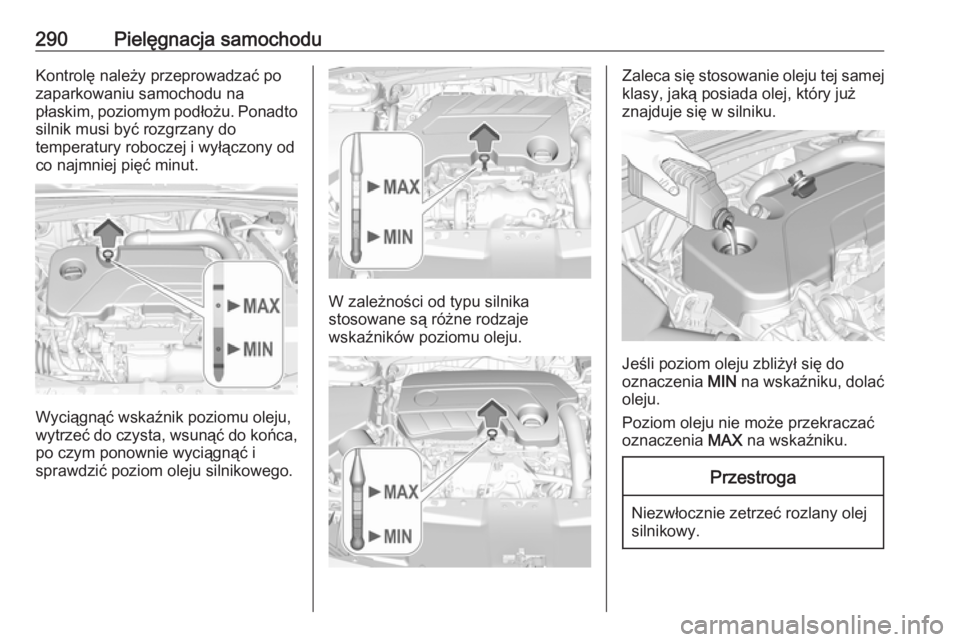

290Pielęgnacja samochoduKontrolę należy przeprowadzać po
zaparkowaniu samochodu na
płaskim, poziomym podłożu. Ponadto
silnik musi być rozgrzany do
temperatury roboczej i wyłączony od
co najmniej pięć minut.
Wyciągnąć wskaźnik poziomu oleju,
wytrzeć do czysta, wsunąć do końca, po czym ponownie wyciągnąć i
sprawdzić poziom oleju silnikowego.
W zależności od typu silnika
stosowane są różne rodzaje
wskaźników poziomu oleju.
Zaleca się stosowanie oleju tej samej
klasy, jaką posiada olej, który już
znajduje się w silniku.
Jeśli poziom oleju zbliżył się do
oznaczenia MIN na wskaźniku, dolać
oleju.
Poziom oleju nie może przekraczać
oznaczenia MAX na wskaźniku.
Przestroga
Niezwłocznie zetrzeć rozlany olej
silnikowy.

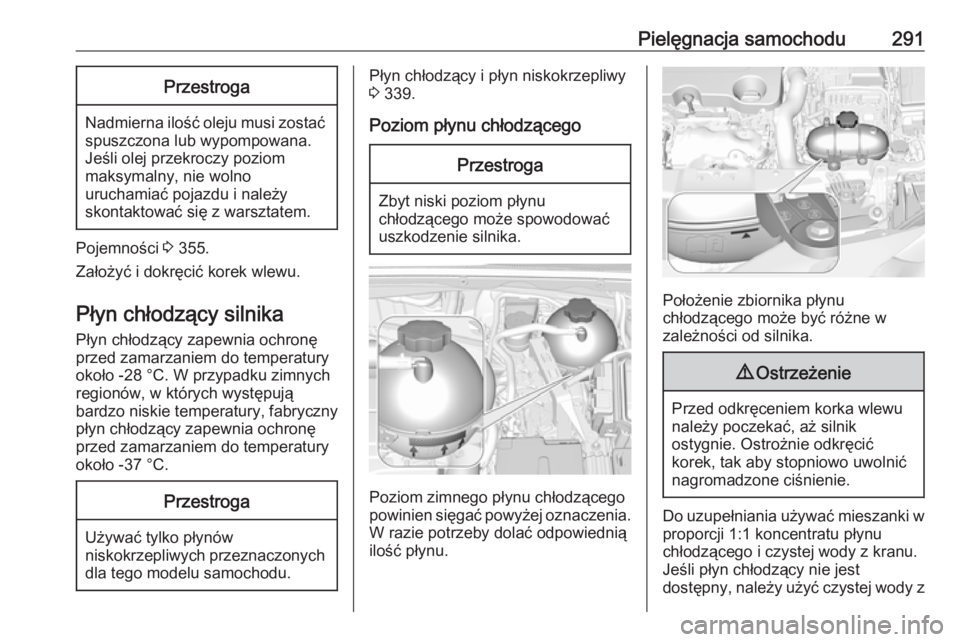

Pielęgnacja samochodu291Przestroga
Nadmierna ilość oleju musi zostać
spuszczona lub wypompowana. Jeśli olej przekroczy poziom
maksymalny, nie wolno
uruchamiać pojazdu i należy
skontaktować się z warsztatem.
Pojemności 3 355.
Założyć i dokręcić korek wlewu.
Płyn chłodzący silnika
Płyn chłodzący zapewnia ochronę
przed zamarzaniem do temperatury
około -28 °C. W przypadku zimnych
regionów, w których występują
bardzo niskie temperatury, fabryczny
płyn chłodzący zapewnia ochronę
przed zamarzaniem do temperatury
około -37 °C.
Przestroga
Używać tylko płynów
niskokrzepliwych przeznaczonych dla tego modelu samochodu.
Płyn chłodzący i płyn niskokrzepliwy
3 339.
Poziom płynu chłodzącegoPrzestroga
Zbyt niski poziom płynu
chłodzącego może spowodować
uszkodzenie silnika.
Poziom zimnego płynu chłodzącego
powinien sięgać powyżej oznaczenia.
W razie potrzeby dolać odpowiednią
ilość płynu.
Położenie zbiornika płynu
chłodzącego może być różne w
zależności od silnika.
9 Ostrzeżenie
Przed odkręceniem korka wlewu
należy poczekać, aż silnik
ostygnie. Ostrożnie odkręcić
korek, tak aby stopniowo uwolnić
nagromadzone ciśnienie.
Do uzupełniania używać mieszanki w
proporcji 1:1 koncentratu płynu
chłodzącego i czystej wody z kranu.
Jeśli płyn chłodzący nie jest
dostępny, należy użyć czystej wody z

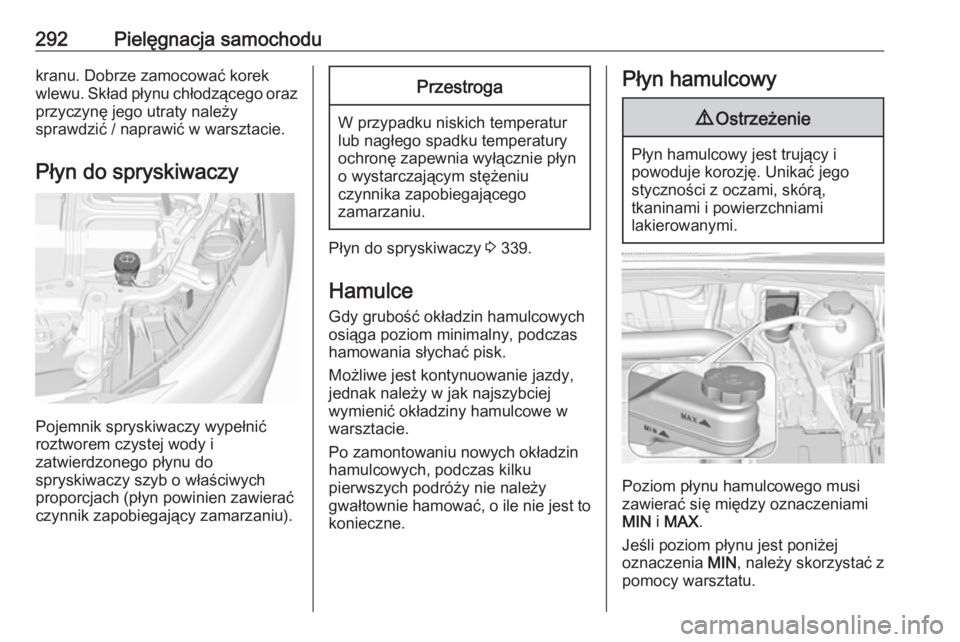

292Pielęgnacja samochodukranu. Dobrze zamocować korek
wlewu. Skład płynu chłodzącego oraz przyczynę jego utraty należy
sprawdzić / naprawić w warsztacie.
Płyn do spryskiwaczy
Pojemnik spryskiwaczy wypełnić
roztworem czystej wody i
zatwierdzonego płynu do
spryskiwaczy szyb o właściwych
proporcjach (płyn powinien zawierać
czynnik zapobiegający zamarzaniu).
Przestroga
W przypadku niskich temperatur
lub nagłego spadku temperatury
ochronę zapewnia wyłącznie płyn
o wystarczającym stężeniu
czynnika zapobiegającego
zamarzaniu.
Płyn do spryskiwaczy 3 339.
Hamulce Gdy grubość okładzin hamulcowych
osiąga poziom minimalny, podczas
hamowania słychać pisk.
Możliwe jest kontynuowanie jazdy,
jednak należy w jak najszybciej
wymienić okładziny hamulcowe w
warsztacie.
Po zamontowaniu nowych okładzin
hamulcowych, podczas kilku
pierwszych podróży nie należy
gwałtownie hamować, o ile nie jest to
konieczne.
Płyn hamulcowy9 Ostrzeżenie
Płyn hamulcowy jest trujący i
powoduje korozję. Unikać jego
styczności z oczami, skórą,
tkaninami i powierzchniami
lakierowanymi.
Poziom płynu hamulcowego musi
zawierać się między oznaczeniami
MIN i MAX .
Jeśli poziom płynu jest poniżej
oznaczenia MIN, należy skorzystać z
pomocy warsztatu.

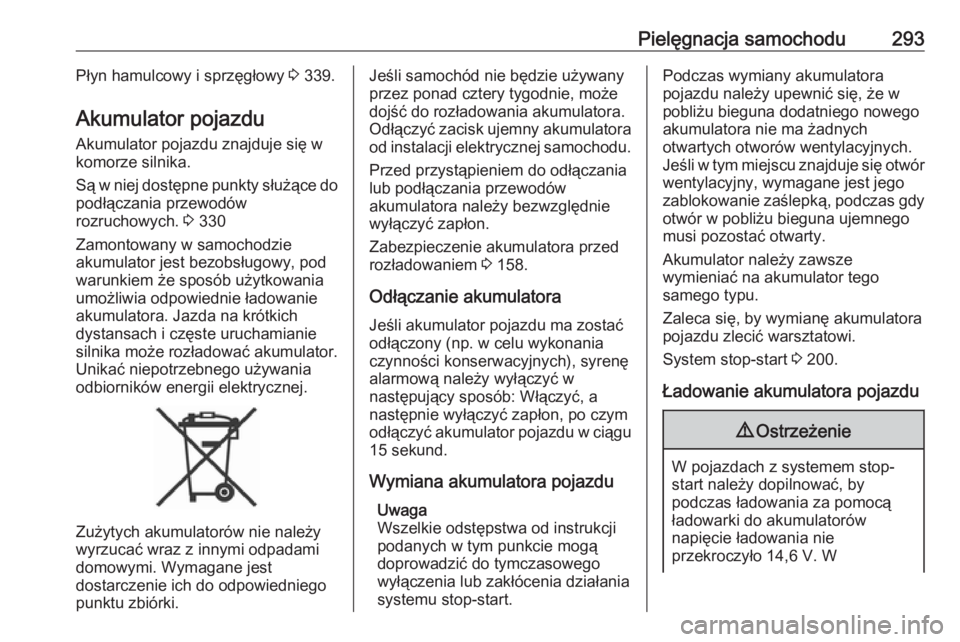

Pielęgnacja samochodu293Płyn hamulcowy i sprzęgłowy 3 339.
Akumulator pojazdu
Akumulator pojazdu znajduje się w
komorze silnika.
Są w niej dostępne punkty służące do podłączania przewodów
rozruchowych. 3 330
Zamontowany w samochodzie
akumulator jest bezobsługowy, pod
warunkiem że sposób użytkowania
umożliwia odpowiednie ładowanie
akumulatora. Jazda na krótkich
dystansach i częste uruchamianie
silnika może rozładować akumulator.
Unikać niepotrzebnego używania
odbiorników energii elektrycznej.
Zużytych akumulatorów nie należy
wyrzucać wraz z innymi odpadami
domowymi. Wymagane jest
dostarczenie ich do odpowiedniego
punktu zbiórki.
Jeśli samochód nie będzie używany
przez ponad cztery tygodnie, może dojść do rozładowania akumulatora.Odłączyć zacisk ujemny akumulatora od instalacji elektrycznej samochodu.
Przed przystąpieniem do odłączania
lub podłączania przewodów
akumulatora należy bezwzględnie
wyłączyć zapłon.
Zabezpieczenie akumulatora przed rozładowaniem 3 158.
Odłączanie akumulatora
Jeśli akumulator pojazdu ma zostać
odłączony (np. w celu wykonania
czynności konserwacyjnych), syrenę
alarmową należy wyłączyć w
następujący sposób: Włączyć, a
następnie wyłączyć zapłon, po czym
odłączyć akumulator pojazdu w ciągu
15 sekund.
Wymiana akumulatora pojazdu Uwaga
Wszelkie odstępstwa od instrukcji
podanych w tym punkcie mogą
doprowadzić do tymczasowego
wyłączenia lub zakłócenia działania
systemu stop-start.Podczas wymiany akumulatora
pojazdu należy upewnić się, że w
pobliżu bieguna dodatniego nowego
akumulatora nie ma żadnych
otwartych otworów wentylacyjnych.
Jeśli w tym miejscu znajduje się otwór wentylacyjny, wymagane jest jego
zablokowanie zaślepką, podczas gdy otwór w pobliżu bieguna ujemnego
musi pozostać otwarty.
Akumulator należy zawsze
wymieniać na akumulator tego
samego typu.
Zaleca się, by wymianę akumulatora
pojazdu zlecić warsztatowi.
System stop-start 3 200.
Ładowanie akumulatora pojazdu9 Ostrzeżenie
W pojazdach z systemem stop-
start należy dopilnować, by
podczas ładowania za pomocą
ładowarki do akumulatorów
napięcie ładowania nie
przekroczyło 14,6 V. W

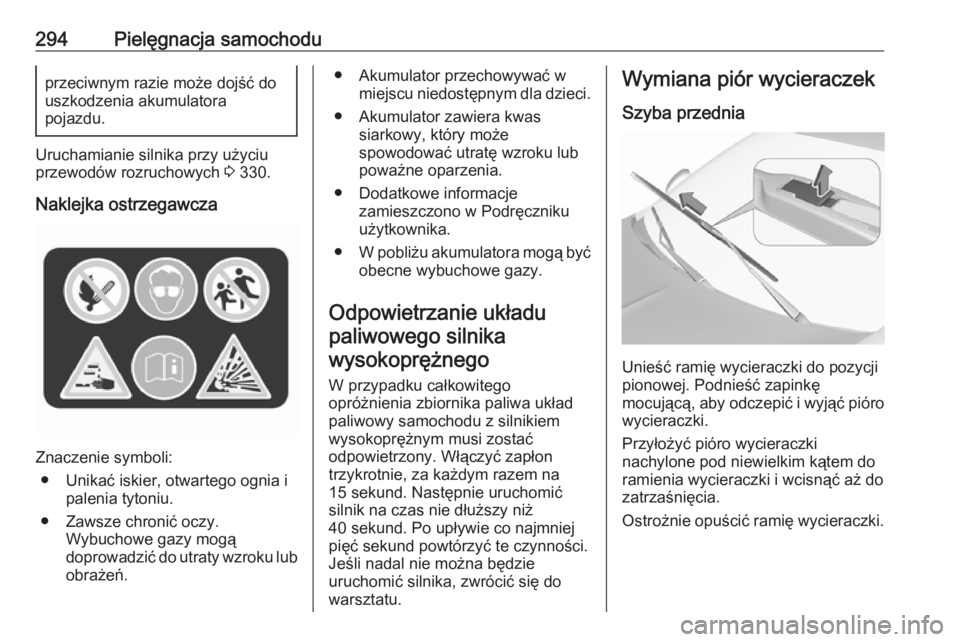

294Pielęgnacja samochoduprzeciwnym razie może dojść do
uszkodzenia akumulatora
pojazdu.
Uruchamianie silnika przy użyciu
przewodów rozruchowych 3 330.
Naklejka ostrzegawcza
Znaczenie symboli: ● Unikać iskier, otwartego ognia i palenia tytoniu.
● Zawsze chronić oczy. Wybuchowe gazy mogą
doprowadzić do utraty wzroku lub
obrażeń.
● Akumulator przechowywać w miejscu niedostępnym dla dzieci.
● Akumulator zawiera kwas siarkowy, który może
spowodować utratę wzroku lub
poważne oparzenia.
● Dodatkowe informacje zamieszczono w Podręczniku
użytkownika.
● W pobliżu akumulatora mogą być
obecne wybuchowe gazy.
Odpowietrzanie układu paliwowego silnikawysokoprężnego
W przypadku całkowitego
opróżnienia zbiornika paliwa układ
paliwowy samochodu z silnikiem
wysokoprężnym musi zostać
odpowietrzony. Włączyć zapłon
trzykrotnie, za każdym razem na
15 sekund. Następnie uruchomić
silnik na czas nie dłuższy niż
40 sekund. Po upływie co najmniej
pięć sekund powtórzyć te czynności.
Jeśli nadal nie można będzie
uruchomić silnika, zwrócić się do
warsztatu.Wymiana piór wycieraczek
Szyba przednia
Unieść ramię wycieraczki do pozycji
pionowej. Podnieść zapinkę
mocującą, aby odczepić i wyjąć pióro
wycieraczki.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.

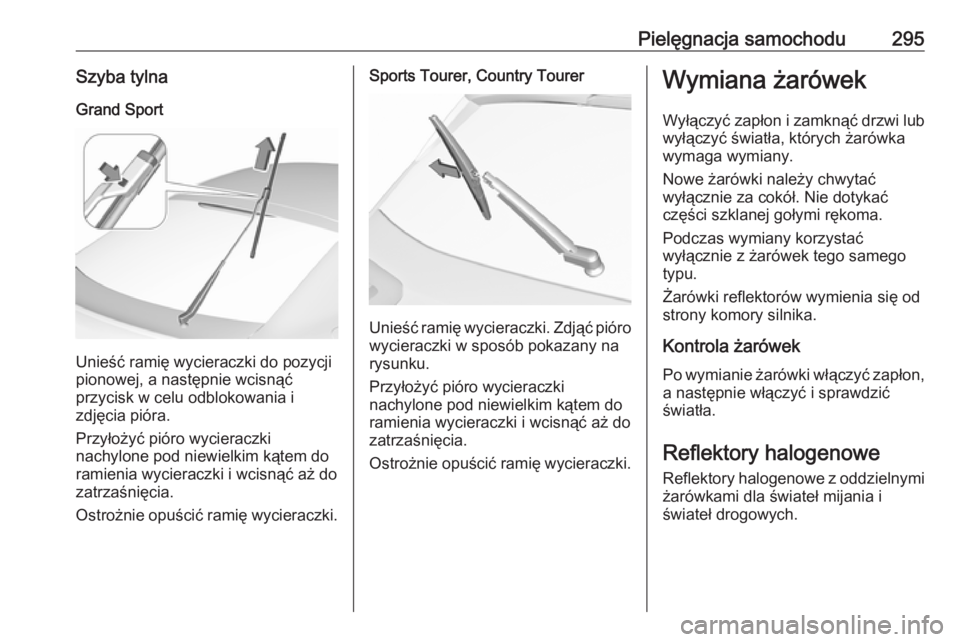

Pielęgnacja samochodu295Szyba tylnaGrand Sport
Unieść ramię wycieraczki do pozycji
pionowej, a następnie wcisnąć
przycisk w celu odblokowania i
zdjęcia pióra.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.
Sports Tourer, Country Tourer
Unieść ramię wycieraczki. Zdjąć pióro
wycieraczki w sposób pokazany na
rysunku.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.
Wymiana żarówek
Wyłączyć zapłon i zamknąć drzwi lub
wyłączyć światła, których żarówka
wymaga wymiany.
Nowe żarówki należy chwytać
wyłącznie za cokół. Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego typu.
Żarówki reflektorów wymienia się od strony komory silnika.
Kontrola żarówek
Po wymianie żarówki włączyć zapłon,
a następnie włączyć i sprawdzić
światła.
Reflektory halogenowe
Reflektory halogenowe z oddzielnymi żarówkami dla świateł mijania i
świateł drogowych.

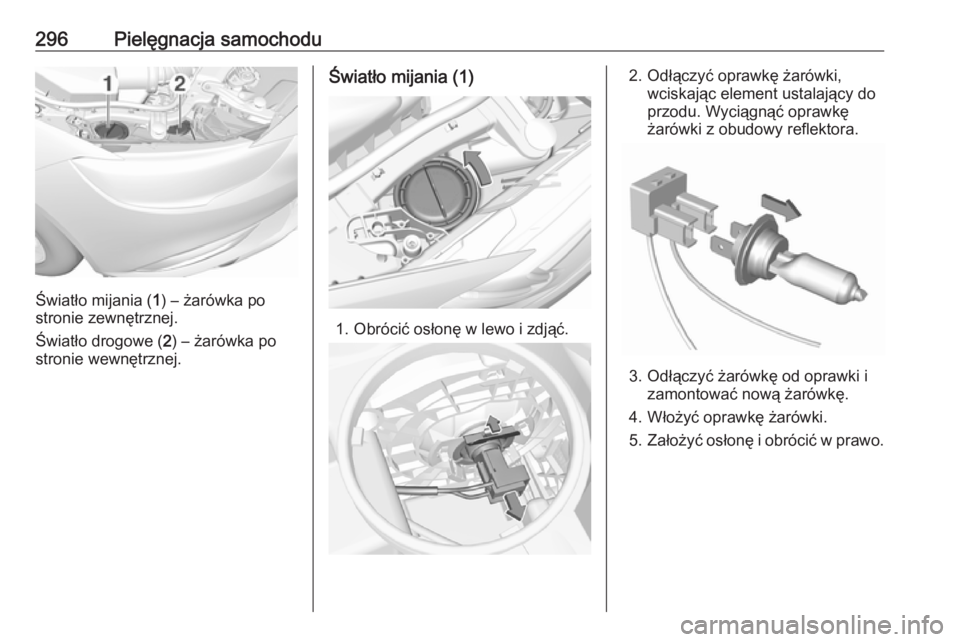

296Pielęgnacja samochodu
Światło mijania (1) – żarówka po
stronie zewnętrznej.
Światło drogowe ( 2) – żarówka po
stronie wewnętrznej.
Światło mijania (1)
1. Obrócić osłonę w lewo i zdjąć.
2. Odłączyć oprawkę żarówki, wciskając element ustalający do
przodu. Wyciągnąć oprawkę
żarówki z obudowy reflektora.
3. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
4. Włożyć oprawkę żarówki.
5. Założyć osłonę i obrócić w prawo.

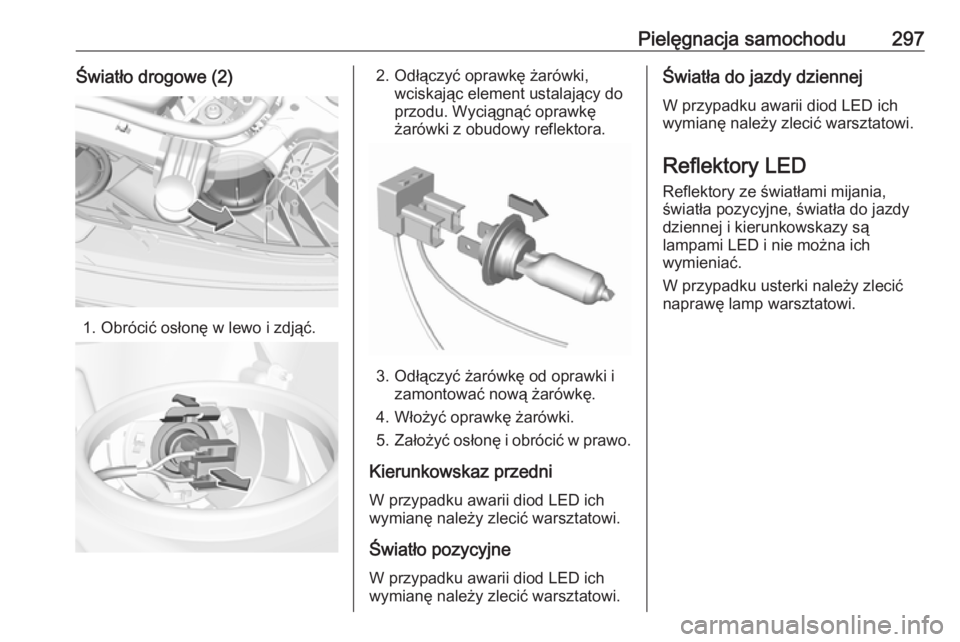

Pielęgnacja samochodu297Światło drogowe (2)
1. Obrócić osłonę w lewo i zdjąć.
2. Odłączyć oprawkę żarówki,wciskając element ustalający do
przodu. Wyciągnąć oprawkę
żarówki z obudowy reflektora.
3. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
4. Włożyć oprawkę żarówki.
5. Założyć osłonę i obrócić w prawo.
Kierunkowskaz przedni
W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Światło pozycyjne
W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Światła do jazdy dziennej
W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Reflektory LED Reflektory ze światłami mijania,
światła pozycyjne, światła do jazdy
dziennej i kierunkowskazy są
lampami LED i nie można ich
wymieniać.
W przypadku usterki należy zlecić
naprawę lamp warsztatowi.

298Pielęgnacja samochoduPrzednie światłaprzeciwmgielne
1. Grand Sport, Sports Tourer
Owinąć końcówkę płaskiego
śrubokręta szmatką, aby
zapobiec uszkodzeniu lakieru.
Włożyć śrubokręt w szczelinę
przy krawędzi osłony. Odłączyć
osłonę, ostrożnie ją podważając.
Country Tourer
Wykręcić śrubę śrubokrętem
Torx.
2. Grand Sport, Sports Tourer
Wykręcić śrubę śrubokrętem Torx
i zdjąć płytkę przednią.
Country Tourer
Owinąć końcówkę płaskiego
śrubokręta szmatką, aby
zapobiec uszkodzeniu lakieru.
Podważyć płytkę przednią,
wkładając śrubokręt w szczelinę,
a następnie ją wyjąć.
