Prowadzenie i użytkowanie269O dezaktywacji systemu informuje
komunikat pojawiający się na
wyświetlaczu informacyjnym
kierowcy.
Ograniczenia systemu System może nie działać prawidłowo,
gdy:
● Lód, śnieg, błoto, naklejki, magnesy, metalowe płytki oraz
wszelkie inne przedmioty
zakrywają czujniki.
● Jazda odbywa się podczas gwałtownych burz.
● Pojazd uległ wypadkowi lub otoczenie czujnika jest
uszkodzone lub naprawione
nieprawidłowo.
● Występują skrajnie duże zmiany temperatur.
● Pojazd holuje przyczepę
W razie usterki lub wystąpienia
czynników przejściowych
uniemożliwiających działanie
systemu, na wyświetlaczu
informacyjnym kierowcy pojawia się
komunikat. Należy skorzystać z
pomocy warsztatu.System rozpoznawania
znaków drogowych
Funkcjonowanie
System wykrywania znaków
drogowych wykrywa określone znaki
drogowe za pomocą kamery
zwróconej w przód, a następnie
pokazuje je na wyświetlaczu
informacyjnym kierowcy.
Jeśli pojazd jest wyposażony we
wbudowany system nawigacyjny,
mogą być dodatkowo dostępne znaki
drogowe z map z danymi.
System wykrywa następujące znaki
drogowe:
Ograniczenia prędkości i znaki
zakazu wyprzedzania ● ograniczenie prędkości
● zakaz wyprzedzania
● koniec ograniczenia prędkości
● koniec zakazu wyprzedzaniaZnaki dotyczące rodzajów dróg
Początek i koniec następujących rodzajów dróg:
● regiony miejskie (specyficzne dla
danego kraju)
● autostrady
● droga główna
● drogi osiedloweZnaki dodatkowe ● znaki uzupełniające znaki drogowe
● ograniczenie dotyczące ciągnięcia przyczepy
● ograniczenia dotyczące pojazdu ciągnącego
● ostrzeżenie o śliskiej nawierzchni
● ostrzeżenie o oblodzonej nawierzchni
● ograniczenia czasowe

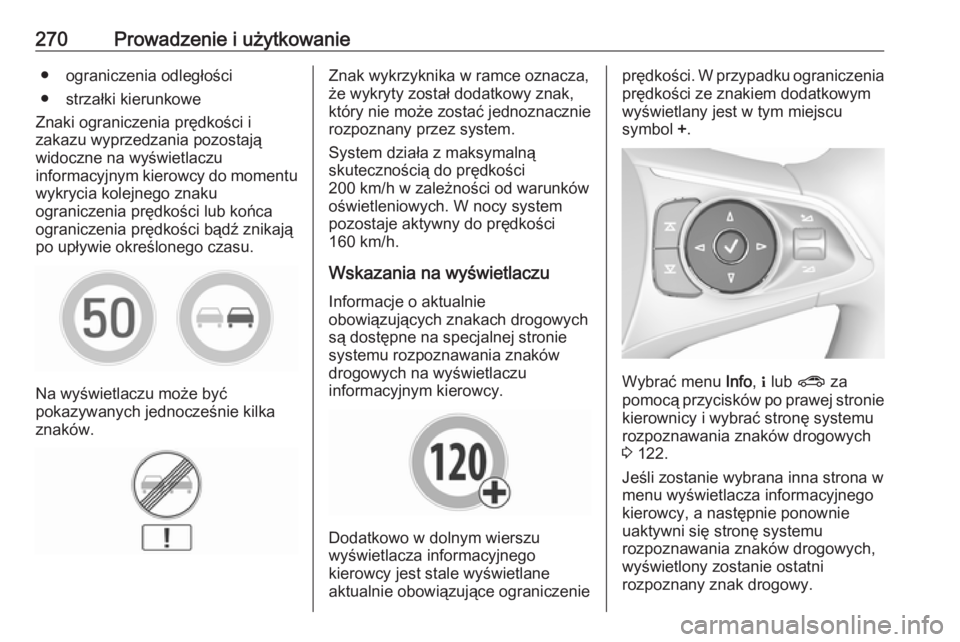

270Prowadzenie i użytkowanie● ograniczenia odległości
● strzałki kierunkowe
Znaki ograniczenia prędkości i
zakazu wyprzedzania pozostają
widoczne na wyświetlaczu
informacyjnym kierowcy do momentu wykrycia kolejnego znaku
ograniczenia prędkości lub końca
ograniczenia prędkości bądź znikają
po upływie określonego czasu.
Na wyświetlaczu może być
pokazywanych jednocześnie kilka znaków.
Znak wykrzyknika w ramce oznacza,
że wykryty został dodatkowy znak,
który nie może zostać jednoznacznie
rozpoznany przez system.
System działa z maksymalną
skutecznością do prędkości
200 km/h w zależności od warunków
oświetleniowych. W nocy system pozostaje aktywny do prędkości
160 km/h.
Wskazania na wyświetlaczu
Informacje o aktualnie
obowiązujących znakach drogowych
są dostępne na specjalnej stronie
systemu rozpoznawania znaków
drogowych na wyświetlaczu
informacyjnym kierowcy.
Dodatkowo w dolnym wierszu
wyświetlacza informacyjnego
kierowcy jest stale wyświetlane
aktualnie obowiązujące ograniczenie
prędkości. W przypadku ograniczenia
prędkości ze znakiem dodatkowym
wyświetlany jest w tym miejscu
symbol +.
Wybrać menu Info, " lub ? za
pomocą przycisków po prawej stronie
kierownicy i wybrać stronę systemu
rozpoznawania znaków drogowych
3 122.
Jeśli zostanie wybrana inna strona w
menu wyświetlacza informacyjnego
kierowcy, a następnie ponownie
uaktywni się stronę systemu
rozpoznawania znaków drogowych,
wyświetlony zostanie ostatni
rozpoznany znak drogowy.

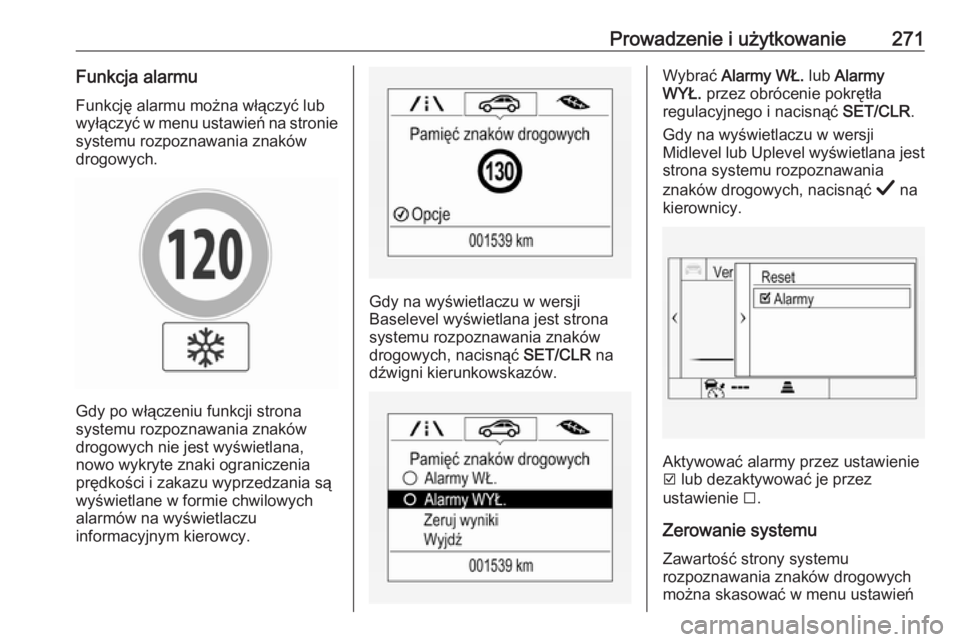

Prowadzenie i użytkowanie271Funkcja alarmuFunkcję alarmu można włączyć lub
wyłączyć w menu ustawień na stronie systemu rozpoznawania znaków
drogowych.
Gdy po włączeniu funkcji strona
systemu rozpoznawania znaków drogowych nie jest wyświetlana,
nowo wykryte znaki ograniczenia
prędkości i zakazu wyprzedzania są
wyświetlane w formie chwilowych
alarmów na wyświetlaczu
informacyjnym kierowcy.
Gdy na wyświetlaczu w wersji
Baselevel wyświetlana jest strona systemu rozpoznawania znaków
drogowych, nacisnąć SET/CLR na
dźwigni kierunkowskazów.
Wybrać Alarmy WŁ. lub Alarmy
WYŁ. przez obrócenie pokrętła
regulacyjnego i nacisnąć SET/CLR.
Gdy na wyświetlaczu w wersji
Midlevel lub Uplevel wyświetlana jest
strona systemu rozpoznawania
znaków drogowych, nacisnąć Å na
kierownicy.
Aktywować alarmy przez ustawienie
J lub dezaktywować je przez
ustawienie I.
Zerowanie systemu Zawartość strony systemu
rozpoznawania znaków drogowych
można skasować w menu ustawień

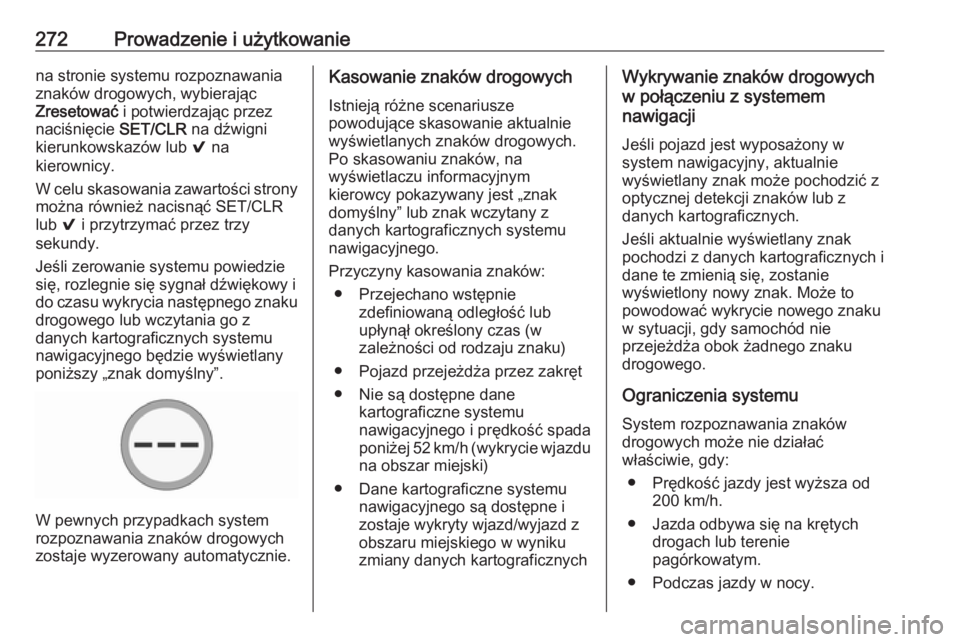

272Prowadzenie i użytkowaniena stronie systemu rozpoznawania
znaków drogowych, wybierając
Zresetować i potwierdzając przez
naciśnięcie SET/CLR na dźwigni
kierunkowskazów lub 9 na
kierownicy.
W celu skasowania zawartości strony można również nacisnąć SET/CLR
lub 9 i przytrzymać przez trzy
sekundy.
Jeśli zerowanie systemu powiedzie
się, rozlegnie się sygnał dźwiękowy i
do czasu wykrycia następnego znaku
drogowego lub wczytania go z
danych kartograficznych systemu
nawigacyjnego będzie wyświetlany
poniższy „znak domyślny”.
W pewnych przypadkach system
rozpoznawania znaków drogowych
zostaje wyzerowany automatycznie.
Kasowanie znaków drogowych
Istnieją różne scenariusze
powodujące skasowanie aktualnie
wyświetlanych znaków drogowych.
Po skasowaniu znaków, na
wyświetlaczu informacyjnym
kierowcy pokazywany jest „znak
domyślny” lub znak wczytany z
danych kartograficznych systemu
nawigacyjnego.
Przyczyny kasowania znaków: ● Przejechano wstępnie zdefiniowaną odległość lub
upłynął określony czas (w
zależności od rodzaju znaku)
● Pojazd przejeżdża przez zakręt
● Nie są dostępne dane kartograficzne systemu
nawigacyjnego i prędkość spada
poniżej 52 km/h (wykrycie wjazdu
na obszar miejski)
● Dane kartograficzne systemu nawigacyjnego są dostępne i
zostaje wykryty wjazd/wyjazd z
obszaru miejskiego w wyniku
zmiany danych kartograficznychWykrywanie znaków drogowych
w połączeniu z systemem
nawigacji
Jeśli pojazd jest wyposażony w
system nawigacyjny, aktualnie
wyświetlany znak może pochodzić z
optycznej detekcji znaków lub z
danych kartograficznych.
Jeśli aktualnie wyświetlany znak
pochodzi z danych kartograficznych i
dane te zmienią się, zostanie
wyświetlony nowy znak. Może to
powodować wykrycie nowego znaku
w sytuacji, gdy samochód nie
przejeżdża obok żadnego znaku
drogowego.
Ograniczenia systemuSystem rozpoznawania znaków
drogowych może nie działać
właściwie, gdy:
● Prędkość jazdy jest wyższa od 200 km/h.
● Jazda odbywa się na krętych drogach lub terenie
pagórkowatym.
● Podczas jazdy w nocy.

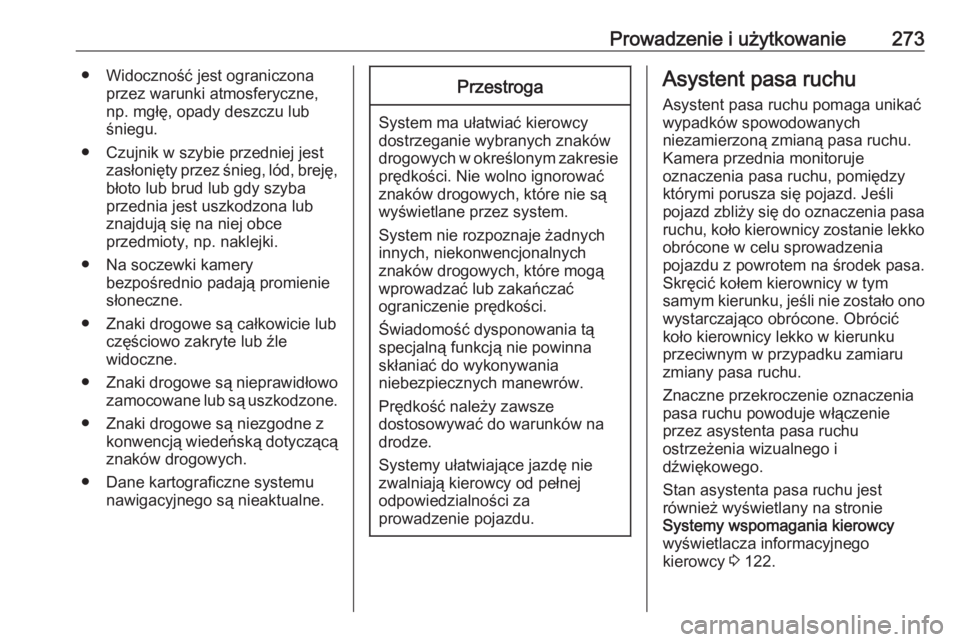

Prowadzenie i użytkowanie273● Widoczność jest ograniczonaprzez warunki atmosferyczne,
np. mgłę, opady deszczu lub śniegu.
● Czujnik w szybie przedniej jest zasłonięty przez śnieg, lód, breję,błoto lub brud lub gdy szyba
przednia jest uszkodzona lub
znajdują się na niej obce
przedmioty, np. naklejki.
● Na soczewki kamery bezpośrednio padają promienie
słoneczne.
● Znaki drogowe są całkowicie lub częściowo zakryte lub źle
widoczne.
● Znaki drogowe są nieprawidłowo
zamocowane lub są uszkodzone.
● Znaki drogowe są niezgodne z konwencją wiedeńską dotyczącą
znaków drogowych.
● Dane kartograficzne systemu nawigacyjnego są nieaktualne.Przestroga
System ma ułatwiać kierowcydostrzeganie wybranych znaków
drogowych w określonym zakresie
prędkości. Nie wolno ignorować
znaków drogowych, które nie są
wyświetlane przez system.
System nie rozpoznaje żadnych
innych, niekonwencjonalnych
znaków drogowych, które mogą
wprowadzać lub zakańczać
ograniczenie prędkości.
Świadomość dysponowania tą
specjalną funkcją nie powinna
skłaniać do wykonywania
niebezpiecznych manewrów.
Prędkość należy zawsze
dostosowywać do warunków na drodze.
Systemy ułatwiające jazdę nie
zwalniają kierowcy od pełnej
odpowiedzialności za
prowadzenie pojazdu.
Asystent pasa ruchu
Asystent pasa ruchu pomaga unikać
wypadków spowodowanych
niezamierzoną zmianą pasa ruchu.
Kamera przednia monitoruje
oznaczenia pasa ruchu, pomiędzy
którymi porusza się pojazd. Jeśli
pojazd zbliży się do oznaczenia pasa
ruchu, koło kierownicy zostanie lekko obrócone w celu sprowadzenia
pojazdu z powrotem na środek pasa.
Skręcić kołem kierownicy w tym
samym kierunku, jeśli nie zostało ono
wystarczająco obrócone. Obrócić
koło kierownicy lekko w kierunku
przeciwnym w przypadku zamiaru
zmiany pasa ruchu.
Znaczne przekroczenie oznaczenia pasa ruchu powoduje włączenie
przez asystenta pasa ruchu
ostrzeżenia wizualnego i
dźwiękowego.
Stan asystenta pasa ruchu jest również wyświetlany na stronie
Systemy wspomagania kierowcy
wyświetlacza informacyjnego
kierowcy 3 122.

274Prowadzenie i użytkowanieAsystent przyjmuje, że ma miejsceniezamierzona zmiana pasa ruchu,
gdy
● nie jest włączony kierunkowskaz● kierunkowskaz jest włączony nie po tej stronie, po której
samochód zjeżdża z pasa ruchu
● brak hamowania
● brak przyspieszania
● brak aktywnego obracania kierownicą.
Uwaga
Układ wyłącza się w przypadku
wykrycia niejednoznacznych
oznaczeń pasa ruchu, np. w strefach
robót drogowych.
Uwaga
Układ może wyłączyć się w
przypadku wykrycia pasów ruchu,
które są zbyt wąskie, zbyt szerokie lub zbyt kręte.Aktywacja
Asystenta pasa ruchu włącza się
przez naciśnięcie a. Dioda w
przycisku zapala się, aby poinformować, że system jest
włączony.
Gdy lampka kontrolna a w zestawie
wskaźników lub na wyświetlaczu na
szybie przedniej świeci w kolorze
zielony, system jest gotowy do
działania.
System działa przy prędkości jazdy
od 60 km/h do 180 km/h, gdy
dostępne są oznaczenia pasów
ruchu.
System lekko obraca kierownicę a
lampka kontrolna a zmienia kolor na
żółty, gdy pojazd zbliża się do
wykrytego oznaczenia pasa ruchu
bez włączonego kierunkowskazu po
tej stronie.
System ostrzega miganiem lampki
a oraz trzema sygnałami
dźwiękowymi z danego kierunku w
przypadku znacznego przekroczenia
linii pasa ruchu.
System działa tylko wtedy, gdy
wykrywane są oznaczenia pasa
ruchu.
Jeśli system wykrywa oznaczenia
pasa ruchu tylko po jednej stronie
drogi, wspomaga kierowcę tylko po
tej stronie.

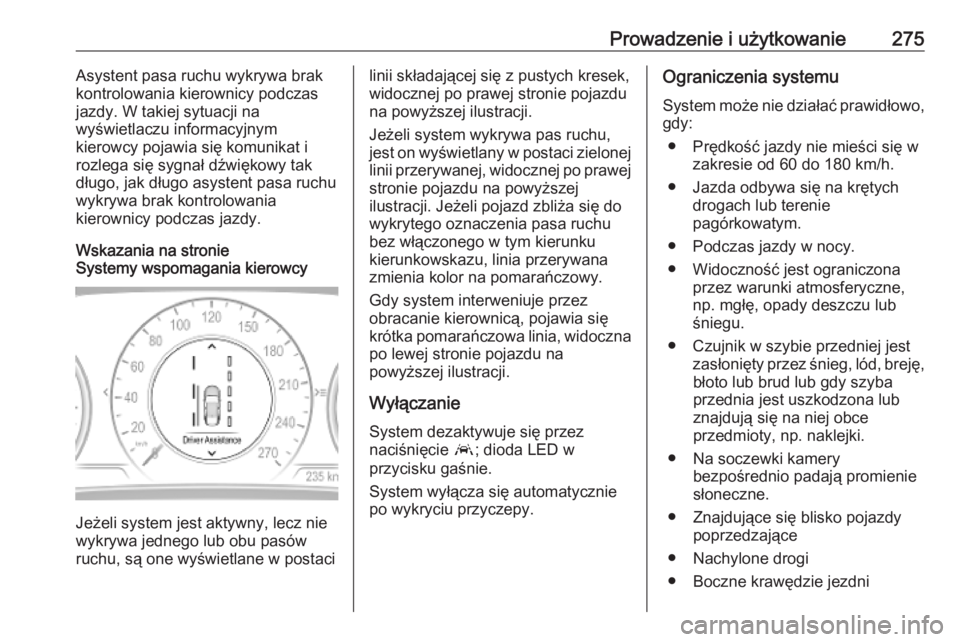

Prowadzenie i użytkowanie275Asystent pasa ruchu wykrywa brak
kontrolowania kierownicy podczas
jazdy. W takiej sytuacji na
wyświetlaczu informacyjnym
kierowcy pojawia się komunikat i
rozlega się sygnał dźwiękowy tak
długo, jak długo asystent pasa ruchu
wykrywa brak kontrolowania
kierownicy podczas jazdy.
Wskazania na stronie
Systemy wspomagania kierowcy
Jeżeli system jest aktywny, lecz nie
wykrywa jednego lub obu pasów
ruchu, są one wyświetlane w postaci
linii składającej się z pustych kresek,
widocznej po prawej stronie pojazdu
na powyższej ilustracji.
Jeżeli system wykrywa pas ruchu,
jest on wyświetlany w postaci zielonej
linii przerywanej, widocznej po prawej stronie pojazdu na powyższej
ilustracji. Jeżeli pojazd zbliża się do
wykrytego oznaczenia pasa ruchu
bez włączonego w tym kierunku
kierunkowskazu, linia przerywana
zmienia kolor na pomarańczowy.
Gdy system interweniuje przez
obracanie kierownicą, pojawia się
krótka pomarańczowa linia, widoczna
po lewej stronie pojazdu na
powyższej ilustracji.
Wyłączanie
System dezaktywuje się przez naciśnięcie a; dioda LED w
przycisku gaśnie.
System wyłącza się automatycznie
po wykryciu przyczepy.Ograniczenia systemu
System może nie działać prawidłowo,
gdy:
● Prędkość jazdy nie mieści się w zakresie od 60 do 180 km/h.
● Jazda odbywa się na krętych drogach lub terenie
pagórkowatym.
● Podczas jazdy w nocy.
● Widoczność jest ograniczona przez warunki atmosferyczne,
np. mgłę, opady deszczu lub
śniegu.
● Czujnik w szybie przedniej jest zasłonięty przez śnieg, lód, breję,błoto lub brud lub gdy szyba
przednia jest uszkodzona lub
znajdują się na niej obce
przedmioty, np. naklejki.
● Na soczewki kamery bezpośrednio padają promienie
słoneczne.
● Znajdujące się blisko pojazdy poprzedzające
● Nachylone drogi
● Boczne krawędzie jezdni

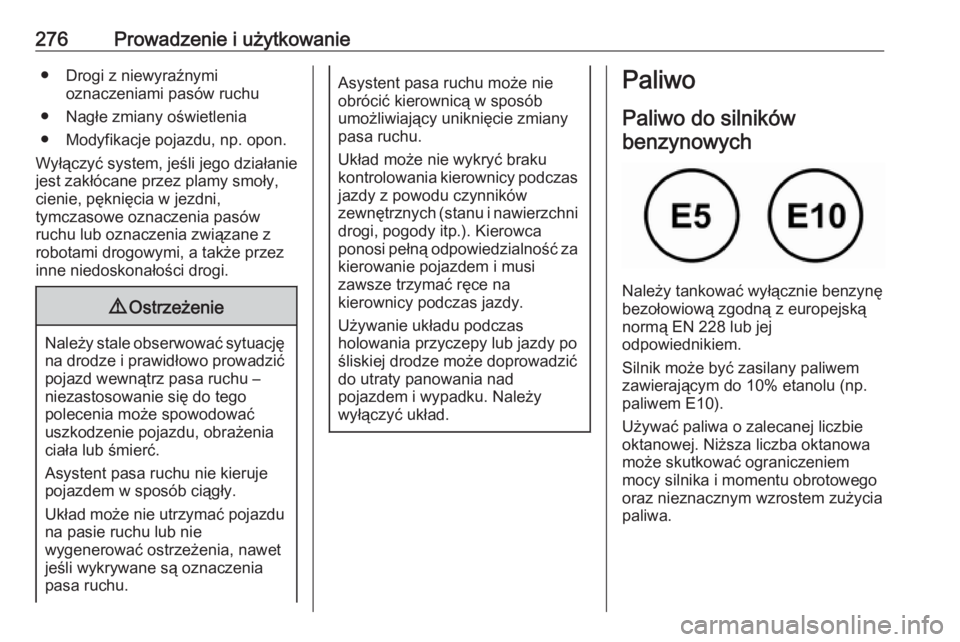

276Prowadzenie i użytkowanie● Drogi z niewyraźnymioznaczeniami pasów ruchu
● Nagłe zmiany oświetlenia
● Modyfikacje pojazdu, np. opon.
Wyłączyć system, jeśli jego działanie
jest zakłócane przez plamy smoły,
cienie, pęknięcia w jezdni,
tymczasowe oznaczenia pasów
ruchu lub oznaczenia związane z
robotami drogowymi, a także przez
inne niedoskonałości drogi.9 Ostrzeżenie
Należy stale obserwować sytuację
na drodze i prawidłowo prowadzić pojazd wewnątrz pasa ruchu –
niezastosowanie się do tego
polecenia może spowodować
uszkodzenie pojazdu, obrażenia
ciała lub śmierć.
Asystent pasa ruchu nie kieruje
pojazdem w sposób ciągły.
Układ może nie utrzymać pojazdu na pasie ruchu lub nie
wygenerować ostrzeżenia, nawet
jeśli wykrywane są oznaczenia
pasa ruchu.
Asystent pasa ruchu może nie
obrócić kierownicą w sposób
umożliwiający uniknięcie zmiany
pasa ruchu.
Układ może nie wykryć braku
kontrolowania kierownicy podczas jazdy z powodu czynników
zewnętrznych (stanu i nawierzchni
drogi, pogody itp.). Kierowca
ponosi pełną odpowiedzialność za kierowanie pojazdem i musi
zawsze trzymać ręce na
kierownicy podczas jazdy.
Używanie układu podczas
holowania przyczepy lub jazdy po
śliskiej drodze może doprowadzić
do utraty panowania nad
pojazdem i wypadku. Należy
wyłączyć układ.Paliwo
Paliwo do silników benzynowych
Należy tankować wyłącznie benzynę
bezołowiową zgodną z europejską normą EN 228 lub jej
odpowiednikiem.
Silnik może być zasilany paliwem
zawierającym do 10% etanolu (np.
paliwem E10).
Używać paliwa o zalecanej liczbie
oktanowej. Niższa liczba oktanowa
może skutkować ograniczeniem
mocy silnika i momentu obrotowego
oraz nieznacznym wzrostem zużycia
paliwa.

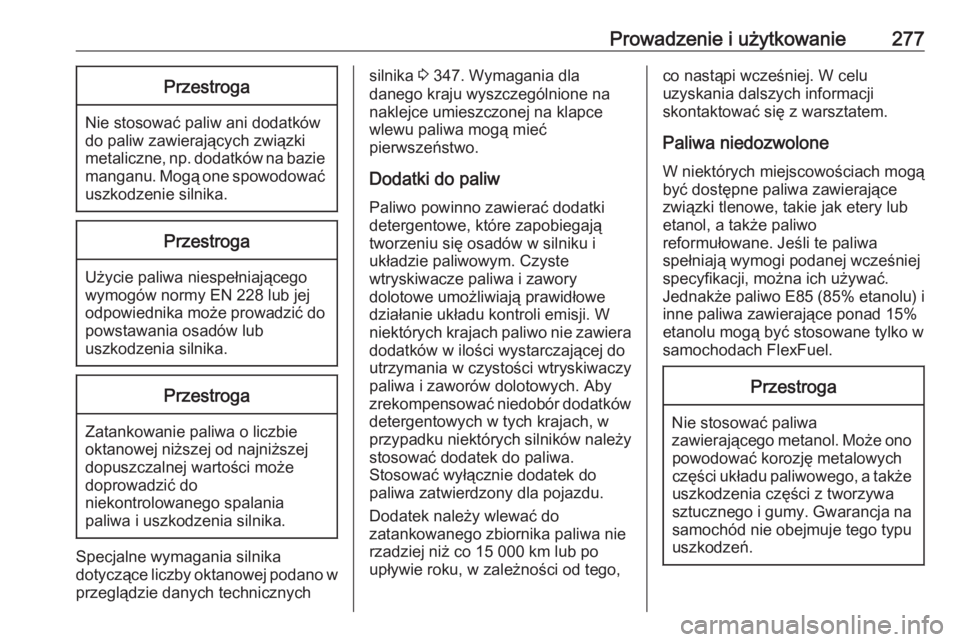

Prowadzenie i użytkowanie277Przestroga
Nie stosować paliw ani dodatków
do paliw zawierających związki
metaliczne, np. dodatków na bazie manganu. Mogą one spowodować
uszkodzenie silnika.
Przestroga
Użycie paliwa niespełniającego
wymogów normy EN 228 lub jej
odpowiednika może prowadzić do powstawania osadów lub
uszkodzenia silnika.
Przestroga
Zatankowanie paliwa o liczbie
oktanowej niższej od najniższej
dopuszczalnej wartości może
doprowadzić do
niekontrolowanego spalania
paliwa i uszkodzenia silnika.
Specjalne wymagania silnika
dotyczące liczby oktanowej podano w
przeglądzie danych technicznych
silnika 3 347. Wymagania dla
danego kraju wyszczególnione na
naklejce umieszczonej na klapce
wlewu paliwa mogą mieć
pierwszeństwo.
Dodatki do paliwPaliwo powinno zawierać dodatki
detergentowe, które zapobiegają
tworzeniu się osadów w silniku i
układzie paliwowym. Czyste
wtryskiwacze paliwa i zawory
dolotowe umożliwiają prawidłowe
działanie układu kontroli emisji. W
niektórych krajach paliwo nie zawiera dodatków w ilości wystarczającej do
utrzymania w czystości wtryskiwaczy
paliwa i zaworów dolotowych. Aby
zrekompensować niedobór dodatków
detergentowych w tych krajach, w
przypadku niektórych silników należy stosować dodatek do paliwa.
Stosować wyłącznie dodatek do
paliwa zatwierdzony dla pojazdu.
Dodatek należy wlewać do
zatankowanego zbiornika paliwa nie rzadziej niż co 15 000 km lub po
upływie roku, w zależności od tego,co nastąpi wcześniej. W celu
uzyskania dalszych informacji
skontaktować się z warsztatem.
Paliwa niedozwolone W niektórych miejscowościach mogą
być dostępne paliwa zawierające
związki tlenowe, takie jak etery lub
etanol, a także paliwo
reformułowane. Jeśli te paliwa
spełniają wymogi podanej wcześniej
specyfikacji, można ich używać.
Jednakże paliwo E85 (85% etanolu) i
inne paliwa zawierające ponad 15%
etanolu mogą być stosowane tylko w
samochodach FlexFuel.Przestroga
Nie stosować paliwa
zawierającego metanol. Może ono powodować korozję metalowych
części układu paliwowego, a także
uszkodzenia części z tworzywa
sztucznego i gumy. Gwarancja na
samochód nie obejmuje tego typu
uszkodzeń.

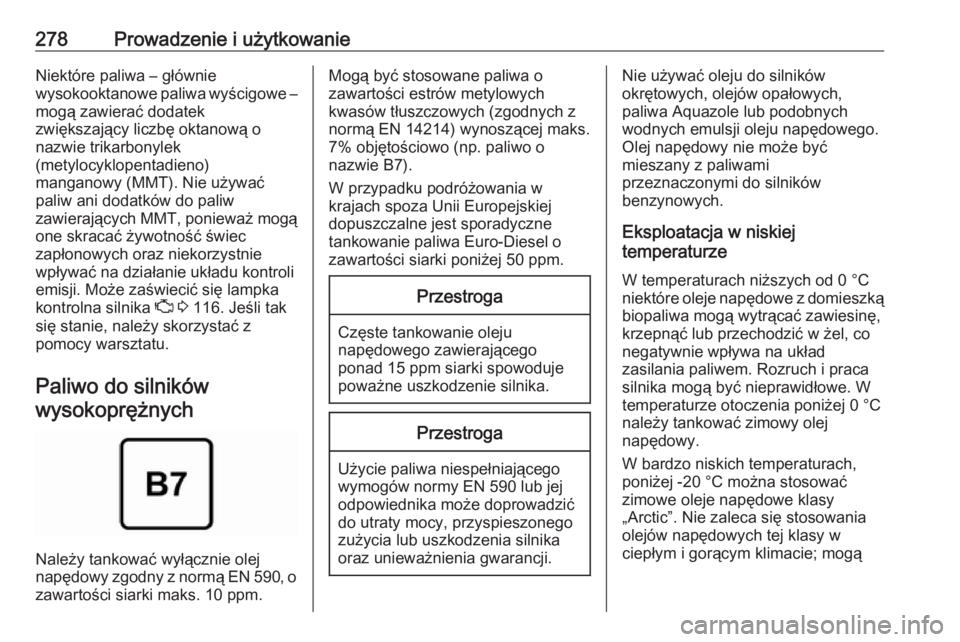

278Prowadzenie i użytkowanieNiektóre paliwa – głównie
wysokooktanowe paliwa wyścigowe – mogą zawierać dodatek
zwiększający liczbę oktanową o
nazwie trikarbonylek
(metylocyklopentadieno)
manganowy (MMT). Nie używać paliw ani dodatków do paliw
zawierających MMT, ponieważ mogą
one skracać żywotność świec
zapłonowych oraz niekorzystnie
wpływać na działanie układu kontroli
emisji. Może zaświecić się lampka
kontrolna silnika Z 3 116. Jeśli tak
się stanie, należy skorzystać z
pomocy warsztatu.
Paliwo do silników wysokoprężnych
Należy tankować wyłącznie olej
napędowy zgodny z normą EN 590, o zawartości siarki maks. 10 ppm.
Mogą być stosowane paliwa o
zawartości estrów metylowych
kwasów tłuszczowych (zgodnych z
normą EN 14214) wynoszącej maks.
7% objętościowo (np. paliwo o
nazwie B7).
W przypadku podróżowania w
krajach spoza Unii Europejskiej
dopuszczalne jest sporadyczne
tankowanie paliwa Euro-Diesel o
zawartości siarki poniżej 50 ppm.Przestroga
Częste tankowanie oleju
napędowego zawierającego
ponad 15 ppm siarki spowoduje
poważne uszkodzenie silnika.
Przestroga
Użycie paliwa niespełniającego
wymogów normy EN 590 lub jej odpowiednika może doprowadzić
do utraty mocy, przyspieszonego
zużycia lub uszkodzenia silnika
oraz unieważnienia gwarancji.
Nie używać oleju do silników
okrętowych, olejów opałowych,
paliwa Aquazole lub podobnych
wodnych emulsji oleju napędowego. Olej napędowy nie może być
mieszany z paliwami
przeznaczonymi do silników
benzynowych.
Eksploatacja w niskiej
temperaturze
W temperaturach niższych od 0 °C
niektóre oleje napędowe z domieszką
biopaliwa mogą wytrącać zawiesinę,krzepnąć lub przechodzić w żel, co
negatywnie wpływa na układ
zasilania paliwem. Rozruch i praca
silnika mogą być nieprawidłowe. W
temperaturze otoczenia poniżej 0 °C
należy tankować zimowy olej
napędowy.
W bardzo niskich temperaturach, poniżej -20 °C można stosować
zimowe oleje napędowe klasy
„Arctic”. Nie zaleca się stosowania
olejów napędowych tej klasy w
ciepłym i gorącym klimacie; mogą
