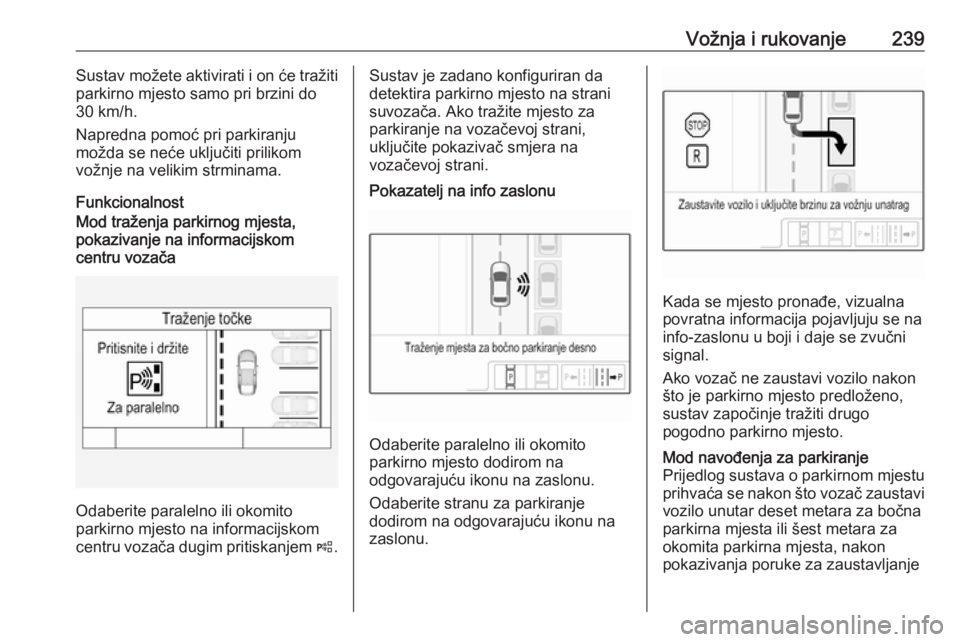

Vožnja i rukovanje239Sustav možete aktivirati i on će tražiti
parkirno mjesto samo pri brzini do
30 km/h.
Napredna pomoć pri parkiranju
možda se neće uključiti prilikom
vožnje na velikim strminama.
FunkcionalnostMod traženja parkirnog mjesta,
pokazivanje na informacijskom
centru vozača
Odaberite paralelno ili okomito
parkirno mjesto na informacijskom
centru vozača dugim pritiskanjem (.
Sustav je zadano konfiguriran da
detektira parkirno mjesto na strani
suvozača. Ako tražite mjesto za
parkiranje na vozačevoj strani,
uključite pokazivač smjera na
vozačevoj strani.Pokazatelj na info zaslonu
Odaberite paralelno ili okomito
parkirno mjesto dodirom na
odgovarajuću ikonu na zaslonu.
Odaberite stranu za parkiranje
dodirom na odgovarajuću ikonu na
zaslonu.
Kada se mjesto pronađe, vizualna
povratna informacija pojavljuju se na info-zaslonu u boji i daje se zvučnisignal.
Ako vozač ne zaustavi vozilo nakon
što je parkirno mjesto predloženo,
sustav započinje tražiti drugo
pogodno parkirno mjesto.
Mod navođenja za parkiranje
Prijedlog sustava o parkirnom mjestu
prihvaća se nakon što vozač zaustavi vozilo unutar deset metara za bočna
parkirna mjesta ili šest metara za
okomita parkirna mjesta, nakon
pokazivanja poruke za zaustavljanje

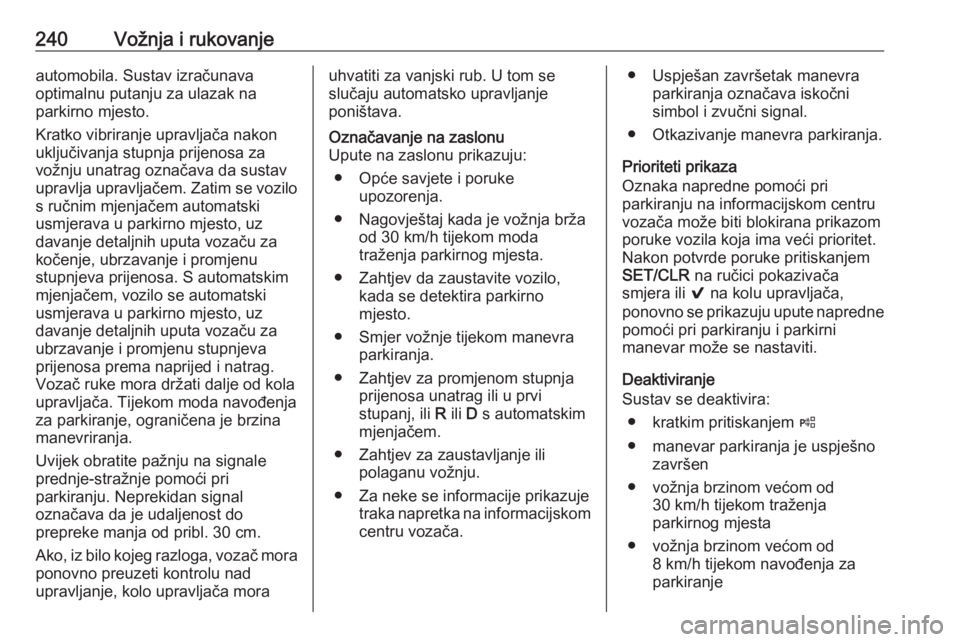

240Vožnja i rukovanjeautomobila. Sustav izračunava
optimalnu putanju za ulazak na
parkirno mjesto.
Kratko vibriranje upravljača nakon
uključivanja stupnja prijenosa za
vožnju unatrag označava da sustav
upravlja upravljačem. Zatim se vozilo s ručnim mjenjačem automatski
usmjerava u parkirno mjesto, uz
davanje detaljnih uputa vozaču za kočenje, ubrzavanje i promjenu
stupnjeva prijenosa. S automatskim
mjenjačem, vozilo se automatski
usmjerava u parkirno mjesto, uz
davanje detaljnih uputa vozaču za
ubrzavanje i promjenu stupnjeva
prijenosa prema naprijed i natrag.
Vozač ruke mora držati dalje od kola upravljača. Tijekom moda navođenja
za parkiranje, ograničena je brzina
manevriranja.
Uvijek obratite pažnju na signale
prednje-stražnje pomoći pri
parkiranju. Neprekidan signal
označava da je udaljenost do
prepreke manja od pribl. 30 cm.
Ako, iz bilo kojeg razloga, vozač mora
ponovno preuzeti kontrolu nad
upravljanje, kolo upravljača morauhvatiti za vanjski rub. U tom se
slučaju automatsko upravljanje
poništava.Označavanje na zaslonu
Upute na zaslonu prikazuju:
● Opće savjete i poruke upozorenja.
● Nagovještaj kada je vožnja brža od 30 km/h tijekom moda
traženja parkirnog mjesta.
● Zahtjev da zaustavite vozilo, kada se detektira parkirno
mjesto.
● Smjer vožnje tijekom manevra parkiranja.
● Zahtjev za promjenom stupnja prijenosa unatrag ili u prvi
stupanj, ili R ili D s automatskim
mjenjačem.
● Zahtjev za zaustavljanje ili polaganu vožnju.
● Za neke se informacije prikazuje traka napretka na informacijskom
centru vozača.● Uspješan završetak manevra parkiranja označava iskočni
simbol i zvučni signal.
● Otkazivanje manevra parkiranja.
Prioriteti prikaza
Oznaka napredne pomoći pri
parkiranju na informacijskom centru
vozača može biti blokirana prikazom
poruke vozila koja ima veći prioritet. Nakon potvrde poruke pritiskanjem
SET/CLR na ručici pokazivača
smjera ili 9 na kolu upravljača,
ponovno se prikazuju upute napredne pomoći pri parkiranju i parkirni
manevar može se nastaviti.
Deaktiviranje
Sustav se deaktivira:
● kratkim pritiskanjem (
● manevar parkiranja je uspješno završen
● vožnja brzinom većom od 30 km/h tijekom traženja
parkirnog mjesta
● vožnja brzinom većom od 8 km/h tijekom navođenja za
parkiranje

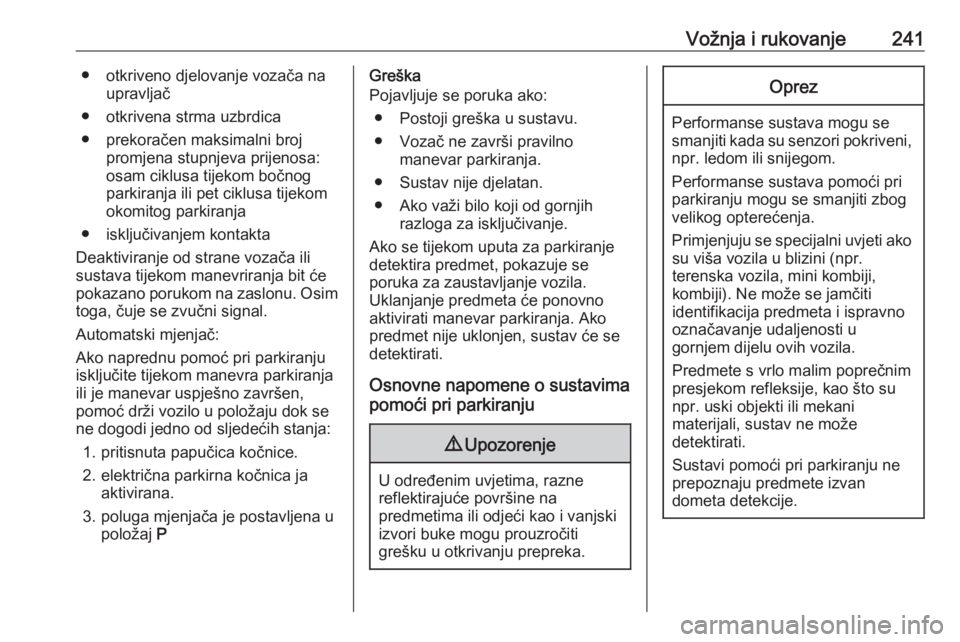

Vožnja i rukovanje241● otkriveno djelovanje vozača naupravljač
● otkrivena strma uzbrdica
● prekoračen maksimalni broj promjena stupnjeva prijenosa:
osam ciklusa tijekom bočnog parkiranja ili pet ciklusa tijekom
okomitog parkiranja
● isključivanjem kontakta
Deaktiviranje od strane vozača ili
sustava tijekom manevriranja bit će
pokazano porukom na zaslonu. Osim
toga, čuje se zvučni signal.
Automatski mjenjač:
Ako naprednu pomoć pri parkiranju
isključite tijekom manevra parkiranja
ili je manevar uspješno završen,
pomoć drži vozilo u položaju dok se
ne dogodi jedno od sljedećih stanja:
1. pritisnuta papučica kočnice.
2. električna parkirna kočnica ja aktivirana.
3. poluga mjenjača je postavljena u položaj PGreška
Pojavljuje se poruka ako:
● Postoji greška u sustavu.
● Vozač ne završi pravilno manevar parkiranja.
● Sustav nije djelatan.
● Ako važi bilo koji od gornjih razloga za isključivanje.
Ako se tijekom uputa za parkiranje
detektira predmet, pokazuje se
poruka za zaustavljanje vozila.
Uklanjanje predmeta će ponovno
aktivirati manevar parkiranja. Ako
predmet nije uklonjen, sustav će se
detektirati.
Osnovne napomene o sustavima
pomoći pri parkiranju9 Upozorenje
U određenim uvjetima, razne
reflektirajuće površine na
predmetima ili odjeći kao i vanjski
izvori buke mogu prouzročiti
grešku u otkrivanju prepreka.
Oprez
Performanse sustava mogu se smanjiti kada su senzori pokriveni, npr. ledom ili snijegom.
Performanse sustava pomoći pri parkiranju mogu se smanjiti zbogvelikog opterećenja.
Primjenjuju se specijalni uvjeti ako su viša vozila u blizini (npr.
terenska vozila, mini kombiji,
kombiji). Ne može se jamčiti
identifikacija predmeta i ispravno
označavanje udaljenosti u
gornjem dijelu ovih vozila.
Predmete s vrlo malim poprečnim
presjekom refleksije, kao što su
npr. uski objekti ili mekani
materijali, sustav ne može
detektirati.
Sustavi pomoći pri parkiranju ne
prepoznaju predmete izvan
dometa detekcije.

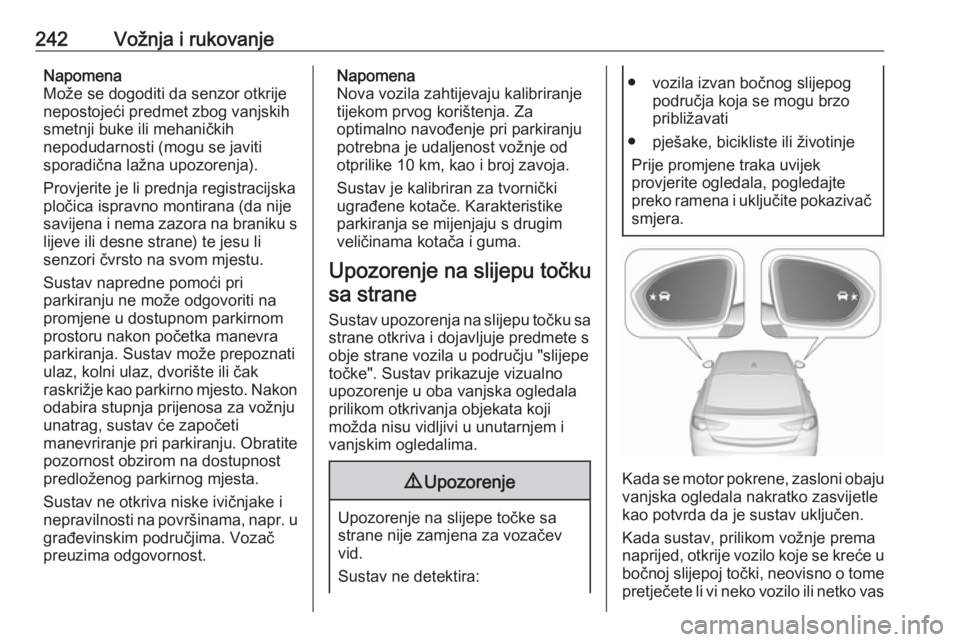

242Vožnja i rukovanjeNapomena
Može se dogoditi da senzor otkrije
nepostojeći predmet zbog vanjskih
smetnji buke ili mehaničkih
nepodudarnosti (mogu se javiti
sporadična lažna upozorenja).
Provjerite je li prednja registracijska
pločica ispravno montirana (da nije
savijena i nema zazora na braniku s lijeve ili desne strane) te jesu li
senzori čvrsto na svom mjestu.
Sustav napredne pomoći pri
parkiranju ne može odgovoriti na
promjene u dostupnom parkirnom
prostoru nakon početka manevra
parkiranja. Sustav može prepoznati
ulaz, kolni ulaz, dvorište ili čak
raskrižje kao parkirno mjesto. Nakon odabira stupnja prijenosa za vožnju
unatrag, sustav će započeti
manevriranje pri parkiranju. Obratite
pozornost obzirom na dostupnost
predloženog parkirnog mjesta.
Sustav ne otkriva niske ivičnjake i
nepravilnosti na površinama, napr. u
građevinskim područjima. Vozač preuzima odgovornost.Napomena
Nova vozila zahtijevaju kalibriranje
tijekom prvog korištenja. Za
optimalno navođenje pri parkiranju
potrebna je udaljenost vožnje od
otprilike 10 km, kao i broj zavoja.
Sustav je kalibriran za tvornički
ugrađene kotače. Karakteristike
parkiranja se mijenjaju s drugim
veličinama kotača i guma.
Upozorenje na slijepu točku sa strane
Sustav upozorenja na slijepu točku sa
strane otkriva i dojavljuje predmete s
obje strane vozila u području "slijepe točke". Sustav prikazuje vizualno
upozorenje u oba vanjska ogledala
prilikom otkrivanja objekata koji
možda nisu vidljivi u unutarnjem i
vanjskim ogledalima.9 Upozorenje
Upozorenje na slijepe točke sa
strane nije zamjena za vozačev vid.
Sustav ne detektira:
● vozila izvan bočnog slijepog područja koja se mogu brzo
približavati
● pješake, bicikliste ili životinje Prije promjene traka uvijek
provjerite ogledala, pogledajte
preko ramena i uključite pokazivač
smjera.
Kada se motor pokrene, zasloni obaju
vanjska ogledala nakratko zasvijetle kao potvrda da je sustav uključen.
Kada sustav, prilikom vožnje prema
naprijed, otkrije vozilo koje se kreće u bočnoj slijepoj točki, neovisno o tome
pretječete li vi neko vozilo ili netko vas

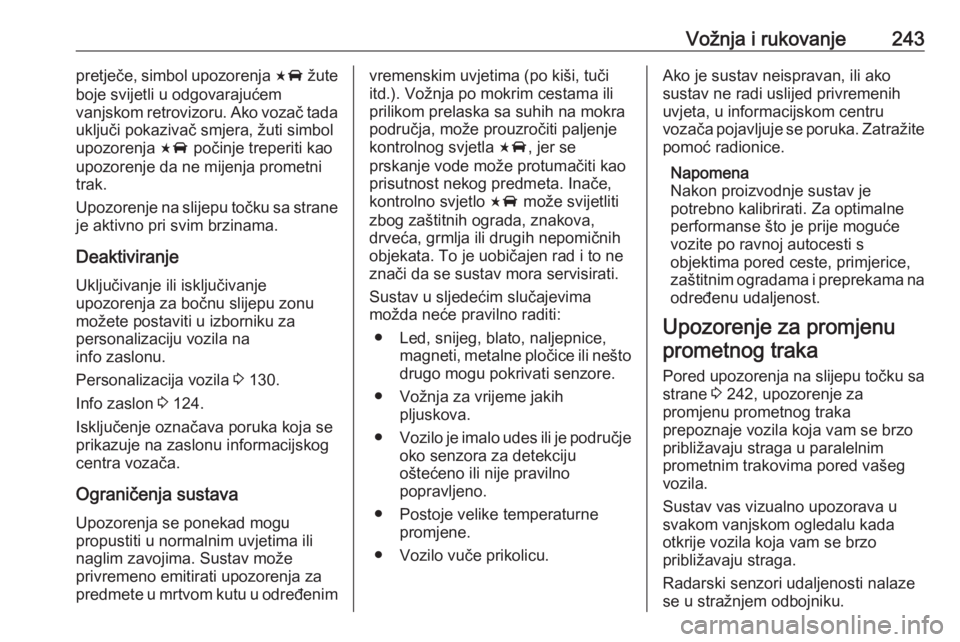

Vožnja i rukovanje243pretječe, simbol upozorenja F žute
boje svijetli u odgovarajućem
vanjskom retrovizoru. Ako vozač tada
uključi pokazivač smjera, žuti simbol
upozorenja F počinje treperiti kao
upozorenje da ne mijenja prometni
trak.
Upozorenje na slijepu točku sa strane je aktivno pri svim brzinama.
Deaktiviranje Uključivanje ili isključivanje
upozorenja za bočnu slijepu zonu
možete postaviti u izborniku za
personalizaciju vozila na
info zaslonu.
Personalizacija vozila 3 130.
Info zaslon 3 124.
Isključenje označava poruka koja se
prikazuje na zaslonu informacijskog
centra vozača.
Ograničenja sustava
Upozorenja se ponekad mogu
propustiti u normalnim uvjetima ili naglim zavojima. Sustav može
privremeno emitirati upozorenja za
predmete u mrtvom kutu u određenimvremenskim uvjetima (po kiši, tuči
itd.). Vožnja po mokrim cestama ili
prilikom prelaska sa suhih na mokra
područja, može prouzročiti paljenje
kontrolnog svjetla F, jer se
prskanje vode može protumačiti kao
prisutnost nekog predmeta. Inače,
kontrolno svjetlo F može svijetliti
zbog zaštitnih ograda, znakova,
drveća, grmlja ili drugih nepomičnih
objekata. To je uobičajen rad i to ne
znači da se sustav mora servisirati.
Sustav u sljedećim slučajevima
možda neće pravilno raditi:
● Led, snijeg, blato, naljepnice, magneti, metalne pločice ili nešto
drugo mogu pokrivati senzore.
● Vožnja za vrijeme jakih pljuskova.
● Vozilo je imalo udes ili je područje
oko senzora za detekciju
oštećeno ili nije pravilno
popravljeno.
● Postoje velike temperaturne promjene.
● Vozilo vuče prikolicu.Ako je sustav neispravan, ili ako
sustav ne radi uslijed privremenih uvjeta, u informacijskom centru
vozača pojavljuje se poruka. Zatražite
pomoć radionice.
Napomena
Nakon proizvodnje sustav je
potrebno kalibrirati. Za optimalne
performanse što je prije moguće
vozite po ravnoj autocesti s
objektima pored ceste, primjerice,
zaštitnim ogradama i preprekama na
određenu udaljenost.
Upozorenje za promjenu prometnog traka
Pored upozorenja na slijepu točku sa strane 3 242, upozorenje za
promjenu prometnog traka
prepoznaje vozila koja vam se brzo
približavaju straga u paralelnim
prometnim trakovima pored vašeg
vozila.
Sustav vas vizualno upozorava u
svakom vanjskom ogledalu kada
otkrije vozila koja vam se brzo
približavaju straga.
Radarski senzori udaljenosti nalaze
se u stražnjem odbojniku.

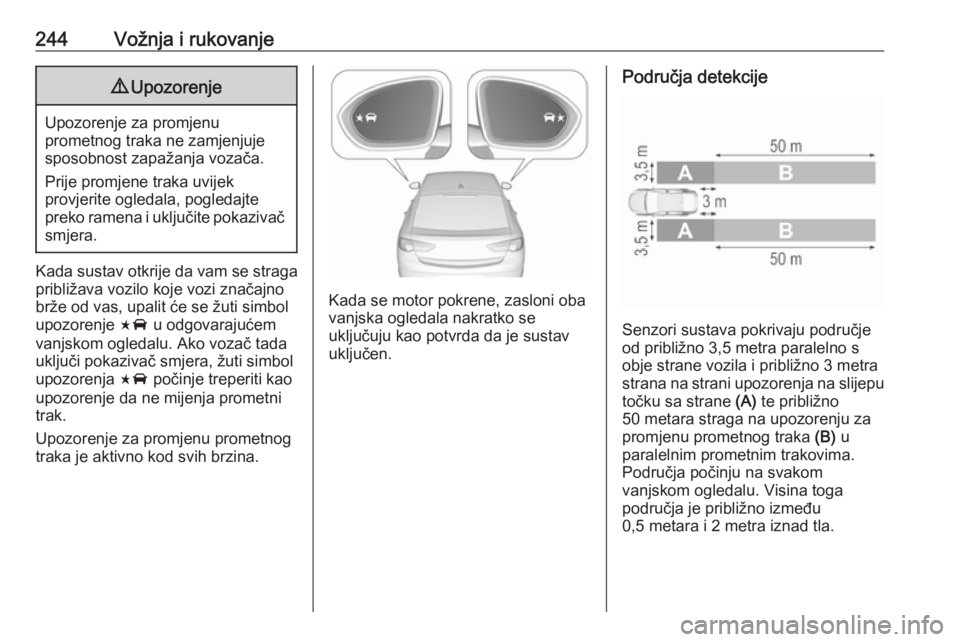

244Vožnja i rukovanje9Upozorenje
Upozorenje za promjenu
prometnog traka ne zamjenjuje
sposobnost zapažanja vozača.
Prije promjene traka uvijek
provjerite ogledala, pogledajte
preko ramena i uključite pokazivač
smjera.
Kada sustav otkrije da vam se straga
približava vozilo koje vozi značajno
brže od vas, upalit će se žuti simbol
upozorenje F u odgovarajućem
vanjskom ogledalu. Ako vozač tada
uključi pokazivač smjera, žuti simbol
upozorenja F počinje treperiti kao
upozorenje da ne mijenja prometni
trak.
Upozorenje za promjenu prometnog
traka je aktivno kod svih brzina.
Kada se motor pokrene, zasloni oba
vanjska ogledala nakratko se
uključuju kao potvrda da je sustav uključen.
Područja detekcije
Senzori sustava pokrivaju područje
od približno 3,5 metra paralelno s
obje strane vozila i približno 3 metra
strana na strani upozorenja na slijepu točku sa strane (A) te približno
50 metara straga na upozorenju za
promjenu prometnog traka (B) u
paralelnim prometnim trakovima.
Područja počinju na svakom
vanjskom ogledalu. Visina toga
područja je približno između
0,5 metara i 2 metra iznad tla.

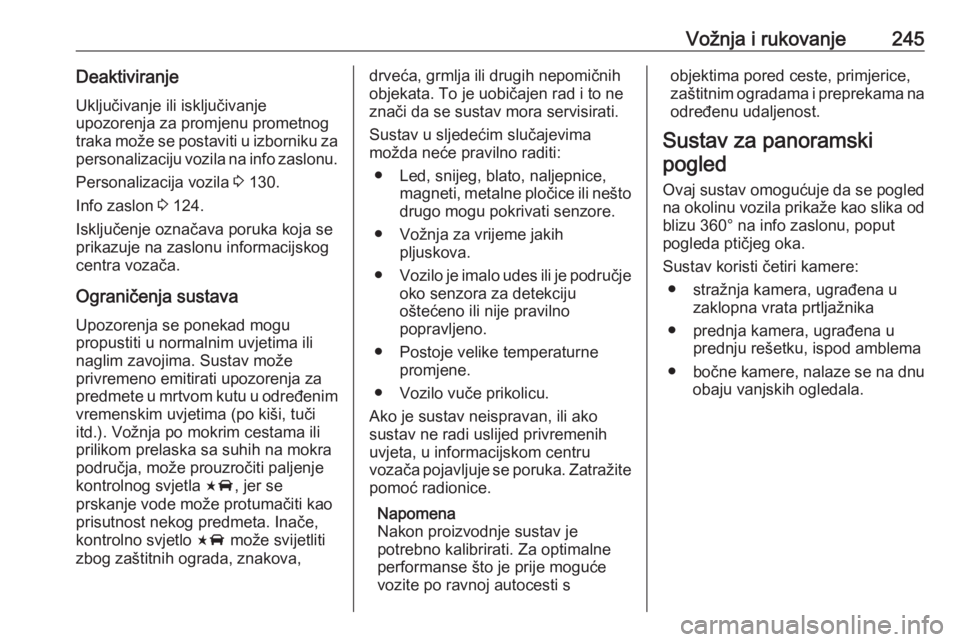

Vožnja i rukovanje245DeaktiviranjeUključivanje ili isključivanje
upozorenja za promjenu prometnog
traka može se postaviti u izborniku za personalizaciju vozila na info zaslonu.
Personalizacija vozila 3 130.
Info zaslon 3 124.
Isključenje označava poruka koja se
prikazuje na zaslonu informacijskog
centra vozača.
Ograničenja sustava
Upozorenja se ponekad mogu
propustiti u normalnim uvjetima ili
naglim zavojima. Sustav može
privremeno emitirati upozorenja za predmete u mrtvom kutu u određenim vremenskim uvjetima (po kiši, tuči
itd.). Vožnja po mokrim cestama ili
prilikom prelaska sa suhih na mokra
područja, može prouzročiti paljenje
kontrolnog svjetla F, jer se
prskanje vode može protumačiti kao
prisutnost nekog predmeta. Inače,
kontrolno svjetlo F može svijetliti
zbog zaštitnih ograda, znakova,drveća, grmlja ili drugih nepomičnih
objekata. To je uobičajen rad i to ne
znači da se sustav mora servisirati.
Sustav u sljedećim slučajevima
možda neće pravilno raditi:
● Led, snijeg, blato, naljepnice, magneti, metalne pločice ili neštodrugo mogu pokrivati senzore.
● Vožnja za vrijeme jakih pljuskova.
● Vozilo je imalo udes ili je područje
oko senzora za detekciju
oštećeno ili nije pravilno
popravljeno.
● Postoje velike temperaturne promjene.
● Vozilo vuče prikolicu.
Ako je sustav neispravan, ili ako
sustav ne radi uslijed privremenih uvjeta, u informacijskom centru
vozača pojavljuje se poruka. Zatražite
pomoć radionice.
Napomena
Nakon proizvodnje sustav je
potrebno kalibrirati. Za optimalne
performanse što je prije moguće
vozite po ravnoj autocesti sobjektima pored ceste, primjerice,
zaštitnim ogradama i preprekama na
određenu udaljenost.
Sustav za panoramski pogled
Ovaj sustav omogućuje da se pogled
na okolinu vozila prikaže kao slika od blizu 360° na info zaslonu, poput
pogleda ptičjeg oka.
Sustav koristi četiri kamere: ● stražnja kamera, ugrađena u zaklopna vrata prtljažnika
● prednja kamera, ugrađena u prednju rešetku, ispod amblema
● bočne kamere, nalaze se na dnu
obaju vanjskih ogledala.

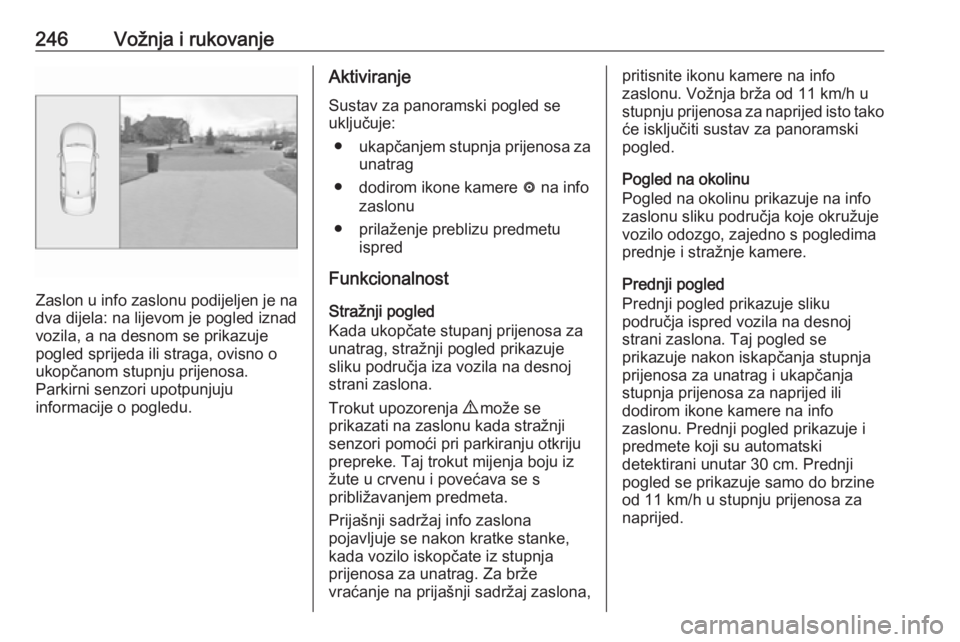

246Vožnja i rukovanje
Zaslon u info zaslonu podijeljen je nadva dijela: na lijevom je pogled iznad
vozila, a na desnom se prikazuje
pogled sprijeda ili straga, ovisno o
ukopčanom stupnju prijenosa.
Parkirni senzori upotpunjuju
informacije o pogledu.
Aktiviranje
Sustav za panoramski pogled se
uključuje:
● ukapčanjem stupnja prijenosa za
unatrag
● dodirom ikone kamere ë na info
zaslonu
● prilaženje preblizu predmetu ispred
Funkcionalnost
Stražnji pogled
Kada ukopčate stupanj prijenosa za
unatrag, stražnji pogled prikazuje
sliku područja iza vozila na desnoj
strani zaslona.
Trokut upozorenja 9 može se
prikazati na zaslonu kada stražnji senzori pomoći pri parkiranju otkriju
prepreke. Taj trokut mijenja boju iz
žute u crvenu i povećava se s
približavanjem predmeta.
Prijašnji sadržaj info zaslona
pojavljuje se nakon kratke stanke,
kada vozilo iskopčate iz stupnja
prijenosa za unatrag. Za brže
vraćanje na prijašnji sadržaj zaslona,pritisnite ikonu kamere na info
zaslonu. Vožnja brža od 11 km/h u
stupnju prijenosa za naprijed isto tako će isključiti sustav za panoramski
pogled.
Pogled na okolinu
Pogled na okolinu prikazuje na info
zaslonu sliku područja koje okružuje
vozilo odozgo, zajedno s pogledima
prednje i stražnje kamere.
Prednji pogled
Prednji pogled prikazuje sliku
područja ispred vozila na desnoj
strani zaslona. Taj pogled se
prikazuje nakon iskapčanja stupnja prijenosa za unatrag i ukapčanja
stupnja prijenosa za naprijed ili
dodirom ikone kamere na info
zaslonu. Prednji pogled prikazuje i predmete koji su automatski
detektirani unutar 30 cm. Prednji
pogled se prikazuje samo do brzine
od 11 km/h u stupnju prijenosa za
naprijed.

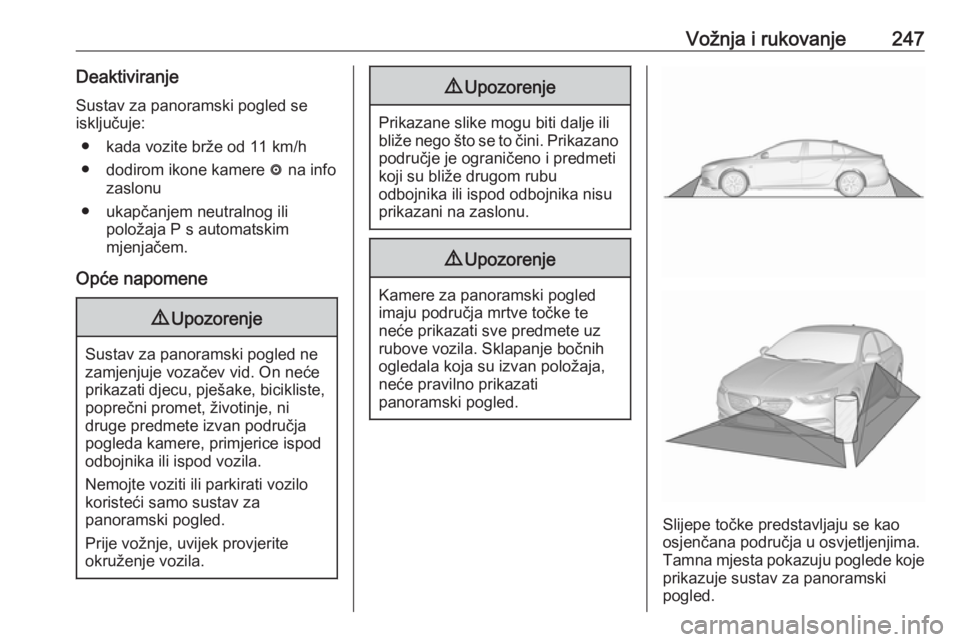

Vožnja i rukovanje247DeaktiviranjeSustav za panoramski pogled se
isključuje:
● kada vozite brže od 11 km/h
● dodirom ikone kamere ë na info
zaslonu
● ukapčanjem neutralnog ili položaja P s automatskim
mjenjačem.
Opće napomene9 Upozorenje
Sustav za panoramski pogled ne
zamjenjuje vozačev vid. On neće
prikazati djecu, pješake, bicikliste, poprečni promet, životinje, ni
druge predmete izvan područja
pogleda kamere, primjerice ispod
odbojnika ili ispod vozila.
Nemojte voziti ili parkirati vozilo
koristeći samo sustav za
panoramski pogled.
Prije vožnje, uvijek provjerite
okruženje vozila.
9 Upozorenje
Prikazane slike mogu biti dalje ili
bliže nego što se to čini. Prikazano područje je ograničeno i predmeti
koji su bliže drugom rubu
odbojnika ili ispod odbojnika nisu
prikazani na zaslonu.
9 Upozorenje
Kamere za panoramski pogled
imaju područja mrtve točke te
neće prikazati sve predmete uz
rubove vozila. Sklapanje bočnih
ogledala koja su izvan položaja,
neće pravilno prikazati
panoramski pogled.
Slijepe točke predstavljaju se kao
osjenčana područja u osvjetljenjima.
Tamna mjesta pokazuju poglede koje prikazuje sustav za panoramski
pogled.

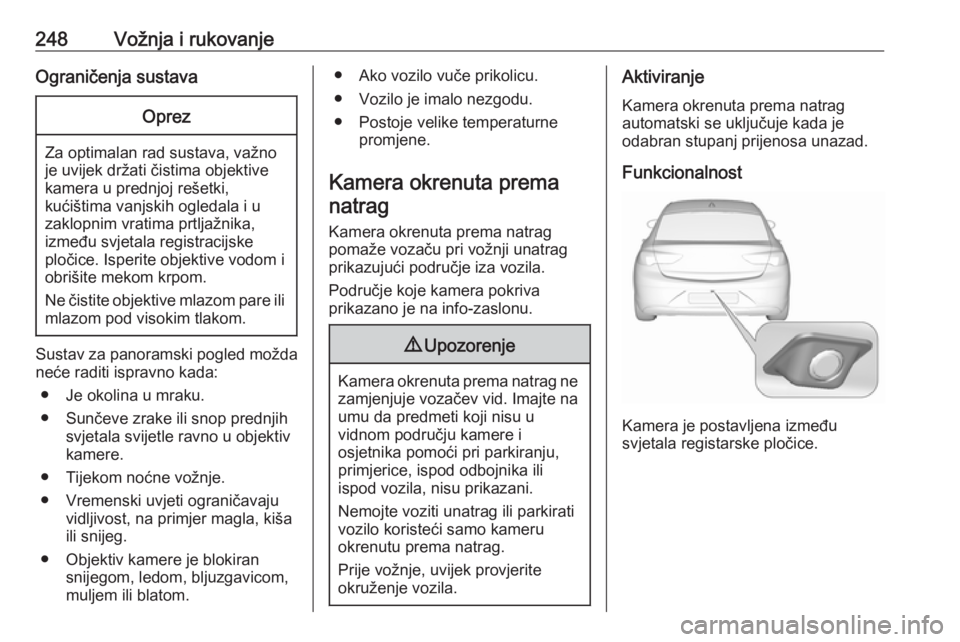

248Vožnja i rukovanjeOgraničenja sustavaOprez
Za optimalan rad sustava, važno
je uvijek držati čistima objektive
kamera u prednjoj rešetki,
kućištima vanjskih ogledala i u
zaklopnim vratima prtljažnika,
između svjetala registracijske
pločice. Isperite objektive vodom i
obrišite mekom krpom.
Ne čistite objektive mlazom pare ili mlazom pod visokim tlakom.
Sustav za panoramski pogled možda
neće raditi ispravno kada:
● Je okolina u mraku.
● Sunčeve zrake ili snop prednjih svjetala svijetle ravno u objektiv
kamere.
● Tijekom noćne vožnje.
● Vremenski uvjeti ograničavaju vidljivost, na primjer magla, kiša
ili snijeg.
● Objektiv kamere je blokiran snijegom, ledom, bljuzgavicom,
muljem ili blatom.
● Ako vozilo vuče prikolicu.
● Vozilo je imalo nezgodu.
● Postoje velike temperaturne promjene.
Kamera okrenuta prema natrag
Kamera okrenuta prema natrag
pomaže vozaču pri vožnji unatrag
prikazujući područje iza vozila.
Područje koje kamera pokriva
prikazano je na info-zaslonu.9 Upozorenje
Kamera okrenuta prema natrag ne
zamjenjuje vozačev vid. Imajte na
umu da predmeti koji nisu u
vidnom području kamere i
osjetnika pomoći pri parkiranju,
primjerice, ispod odbojnika ili
ispod vozila, nisu prikazani.
Nemojte voziti unatrag ili parkirati
vozilo koristeći samo kameru
okrenutu prema natrag.
Prije vožnje, uvijek provjerite
okruženje vozila.
Aktiviranje
Kamera okrenuta prema natrag
automatski se uključuje kada je
odabran stupanj prijenosa unazad.
Funkcionalnost
Kamera je postavljena između
svjetala registarske pločice.
