Sürüş ve kullanım159Güç düğmesi olan araçlar
Düz şanzıman: debriyaj ve fren
pedalına basın.
Otomatik şanzıman: Fren pedalına
basın ve vites kolunu P veya N
konumuna getirin.
Gaz pedalına basmayın.
Engine Start/Stop düğmesine kısaca
basın: Motor çalıştığı sürece sistem
otomatik bir prosedür olarak marş
motorunu kısa bir bekleme süresinin
ardından çalıştırır, bkz. otomatik marş
motoru kontrolü.
Araç sabitken motoru kapatmak için,
Engine Start/Stop düğmesine kısaca
basın. Otomatik şanzıman: el frenini
çekin ve vites kolunu P konumuna
getirin.
Bir Autostop esnasında motoru
çalıştırmak için:
Manüel şanzıman: bir Autostop
esnasında, motoru çalıştırmak için
debriyaj pedalına basılabilir 3 160.
Otomatik şanzıman: bir Autostop
esnasında, fren pedalı bırakılarak
motor çalıştırılabilir 3 160.
Sürüş sırasında acil durum motor
kapatması
Acil durumda motorun kapatılması
gerekirse, Engine Start/Stop üzerine
2 saniyeden uzun süreyle veya
5 saniye içinde kısaca iki kez basın.9 Tehlike
Sürüş sırasında motoru kapatmak
fren ve direksiyon sisteminin güç
desteği kaybına yol açabilir.
Yardım sistemleri ve hava yastığı
sistemleri devre dışıdır.
Aydınlatma ve fren lambaları
sönecektir. Bu nedenle, motoru ve
kontağı sürüş sırasında sadece
acil durumda gerektiğinde
kapatın.
Aracın düşük sıcaklıklarda
çalıştırılması
Araç ilave ısıtıcı olmadan dizel
motorlarda -25 °С ve benzinli
motorlarda -30 °C'ye kadar
çalıştırılabilir. Bunun için doğru
viskozitede motor yağı, doğru yakıt,
servisi yapılmış ve araç aküsünün
şarjının yeterli olması gerekir.
Sıcaklık -30 °C'nin altında ise,
otomatik şanzımanın ısınması yakl.
5 dakika sürer. Vites kolu P
konumunda olmalıdır.
Otomatik marş motoru kontrolü Bu fonksiyon motor start sürecini
kontrol eder. Sürücünün
Engine Start/Stop düğmesini basılı
tutması gerekmez. Devreye
girdiğinde sistem motor çalışır
konuma gelene kadar otomatik olarak
ateşleme yapar. Kontrol prosedürü

160Sürüş ve kullanımdolayısıyla motor çalıştırma işlemi
kısa bir bekleme süresinin ardından
gerçekleşir.
Motorun çalıştırılamama sebepleri
şunlar olabilir:
● Debriyaj pedalının basılmaması (manuel şanzımanda).
● Fren pedalına basılmaması ve vites kolunun P veya N
konumuna getirilmemesi
(otomatik şanzıman).
● Zaman aşımı.
Turbo motor ısınması
Motor çalıştırıldığında kullanılabilir torku kısa bir süre için sınırlı olabilir,
bu durum özellikle soğuk motor için
geçerlidir. Bu sınırlama yağlama
sisteminin motoru tamamen
koruyabilmesi için gereklidir.
Yakıt kesme
Örneğin uzun rampa inerken araç
vitese takılı ama gaz pedalına
basılmıyorsa, aşırı devirlenme
sırasında yakıt beslemesi otomatik
olarak kesilir.Sürüş koşullarına bağlı olarak yakıt
kesme işlemi aktif olmaktan
çıkarılabilir.
Stop-start sistemi
Stop-start sistemi yakıt tasarrufu sağlar ve egzoz salınımlarını azaltır.
Koşullar izin verirse, araç bir düşük
hızda ise veya durduğunda motoru
kapatır, örneğin trafik ışıklarında veya
trafik sıkışmasında. Kontak açık kalır.
Etkinleştirilmesi
Stop-start sistemi, motor marş
edildiğinde, araç kalktığında ve ileride bu bölümde verilen koşullar yerine
getirildiğinde etkinleştirilir.Devre dışı bırakılması
Stop-start sistemini Ò düğmesine
basarak elle devre dışı bırakın.
Düğmedeki LED'in yanması devre
dışı bırakıldığını gösterir.
Autostop
Manuel şanzımana sahip araçlar
Autostop sabit haldeyken veya
14 km/saat'e kadar düşük bir hızda
devreye sokulabilir.

Sürüş ve kullanım161Bir konvansiyonel Autostop şöyle
devreye sokulur:
● Debriyaj pedalına basın.
● Vites kolunu boşa alın.
● Debriyaj pedalını bırakın.
Kontak açık kalır, fakat motor kapanır.
Gösterge
Autostop motor devir saatindeki
AUTOSTOP konumundaki ibre ile
gösterilir.
Yeniden çalıştırma sonrasında,
rölanti devri gösterilir.
Bir Autostop esnasında, ısıtma ve
frenleme performansı muhafaza
edilecektir.
Autostop koşulları
Stop-start sistemi aşağıdaki
koşulların her birini kontrol eder:
● Stop-start sistemi manuel olarak devre dışı bırakılmadı.
● Kaput tamamen kapalı.
● Sürücü kapısı kapalı veya sürücü
emniyet kemeri bağlı.
● Araç aküsü yeterli derecede şarj edilmiş ve durumu iyi.
● Motor ısınmış.
● Motor soğutma suyu sıcaklığı çok
yüksek değil.
● Motor egzozu sıcaklığı yüksek değil, örn. yüksek motor gücünde
sürdükten sonra.
● Ortam sıcaklığı -5 °C'ın üzerinde.
● Klima sistemi Autostop'a izin verir.
● Fren vakumu yeterli. ● En son yeniden çalıştırma ile yeni
bir Autostop arası yaklaşık
10 saniye olmalıdır.● Egzoz filtresinin kendi kendini temizleme işlevi etkin değil.
● Araç en son Autostop'tan beri en az yürüyüş hızında sürülüyor.
Yerine getirilmezse, Autostop
engellenir.
Stop-start sistemi, %12 veya daha yüksek eğimlerde devreden çıkarılır.
Bazı klima sistemi komponentleri
Autostop işlevini önleyebilir. Daha
ayrıntılı bilgi için Klima sistemi
bölümüne bakınız 3 143.
Otoyolda sürdükten hemen sonra, bir
Autostop önlenebilir.
İlk sürüş 3 155.
Araç aküsü boşalma emniyeti
Motorda güvenli kalkışlar sağlamak
için, stop-start sistemine çeşitli akü
boşalmasını önleme özellikleri
eklenmiştir.
Güç tasarrufu önlemleri
Autostop esnasında, yardımcı
elektrikli ısıtıcı veya ısıtmalı arka cam gibi çeşitli elektrikli işlevler devre

162Sürüş ve kullanımdışıdır veya güç tasarruf moduna
getirilirler. Güç tassarrufu için klima
sistemindeki fanın hızı düşürülür.
Motorun sürücü tarafından
yeniden çalıştırılması
Manuel şanzımana sahip araçlar
Tüm motorlar iki şekilde yeniden
çalıştırılabilir: konvansiyonel yeniden
çalıştırma veya geç yeniden
çalıştırma ile.Konvansiyonel yeniden çalıştırma
Motoru tekrar çalıştırmak için, fren
pedalına basmadan debriyaj
pedalına basın.Geç yeniden çalıştırma
Geç yeniden çalıştırma sadece %5'e
kadar olan eğimlerde kullanılabilir.
● Fren pedalına basın.
● Debriyaj pedalına basın.
● Birinci vitesi seçin.
● Motoru tekrar çalıştırmak için fren
pedalını bırakın.
Otomatik şanzımanlı araçlar
Motoru yeniden çalıştırmak için fren
pedalını bırakın veya vites kolunu D
konumundan N veya P konumuna
getirin.
Motorun stop-start sistemi
tarafından yeniden çalıştırılması
Otomatik olarak yeniden çalıştırmayıetkinleştirmek için vites kolu boşta
olmalıdır.
Autostop esnasında aşağıdaki
koşullardan biri oluştuğunda, motor
otomatik olarak stop-start sistemi
tarafından başlatılır:
● Stop-start sistemi manuel olarak devre dışı bırakıldı.
● Kaput açıldı.
● Sürücü emniyet kemeri çözüldü ve sürücü kapısı açıldı.
● Motor sıcaklığı çok düşük.
● Araç aküsünün şarj seviyesi tanımlanmış bir seviyenin
altında.
● Fren vakumu yeterli değil.
● Araç en az yürüme hızında sürülüyor.● Klima sistemi motorunçalışmasını talep etti.
● Klima elle çalıştırıldı.
Kaput tam olarak kapalı değilse,
sürücü bilgi sisteminde (DIC) bir uyarı mesajı görünür.
Güç çıkışına bir elektrikli aksesuar,
örneğin CD çalar, bağlı ise, yeniden
çalışmada hafif bir güç düşümü
algılanabilir.
Not
Bir römork veya bisiklet taşıyıcı
takılıysa, geç yeniden çalıştırma
devreden çıkarılır.
Park etme9 Uyarı
● Aracı, kolay tutuşur bir yüzeye
park etmeyin. Egzoz sisteminin
yüksek sıcaklığı, yüzeyi
tutuşturabilir.
● Park frenini daima çekin. m
düğmesini yakl. bir saniye
çekin ve kontrol lambasının m

Sürüş ve kullanım163yanıp yanmadığını kontrol
edin.
Kontrol lambası m yandığında
elektrikli park freni uygulanır
3 109.
● Motoru durdurun.
● Araç düz bir satıhta veya yokuş
yukarı bir konumdaysa, kontak
anahtarını çıkarmadan önce
veya güç düğmeli araçlarda
kontağı kapatmadan önce
aracı birinci vitese alın veya
vites kolunu P konumuna
getirin. Yokuş yukarı durumda ayrıca ön tekerleklerin
kaldırıma doğru bakmamasını
sağlayın.
Araç veya yokuş aşağı bir
konumdaysa, kontak
anahtarını çıkarmadan önce
veya güç düğmeli araçlarda
kontağı kapatmadan önce
aracı geri vitese alın veya vites
kolunu P konumuna getirin. Ön
tekerleklerin kaldırıma doğru
bakmasını sağlayın.● Camları ve sürgülü açılır tavanı
kapatın.
● Kontak anahtarını kontaktan çıkarın veya güç düğmeli
araçlarda kontağı kapatın.
Direksiyon simidi kilidinin
yerine oturması hissedilinceye
kadar direksiyonu çevirin.
Otomatik şanzımanlı araçlarda
kontak anahtarı sadece vites
kolu P konumunda çıkartılabilir.
● Kapı kolundaki düğmeye
basarak veya uzaktan
kumandanın e düğmesine
basarak aracı kilitleyin.
● Hırsızlık alarm sisteminin etkinleştirin.
● Motor soğutma vantilatörü motor stop edildikten sonra da
çalışmaya devam edebilir
3 236.
Dikkat
Yüksek motor devir sayılarından
veya yüksek motor yükünden
sonra, turbo şarjı korumak için
motoru düşük yükte veya yaklaşık 30 saniye boyunca rölantide
çalıştırın.
Not
Hava yastığının açıldığı bir kaza durumunda eğer araç belli bir süre
sonra durursa motor otomatik olarak
durdurulur.

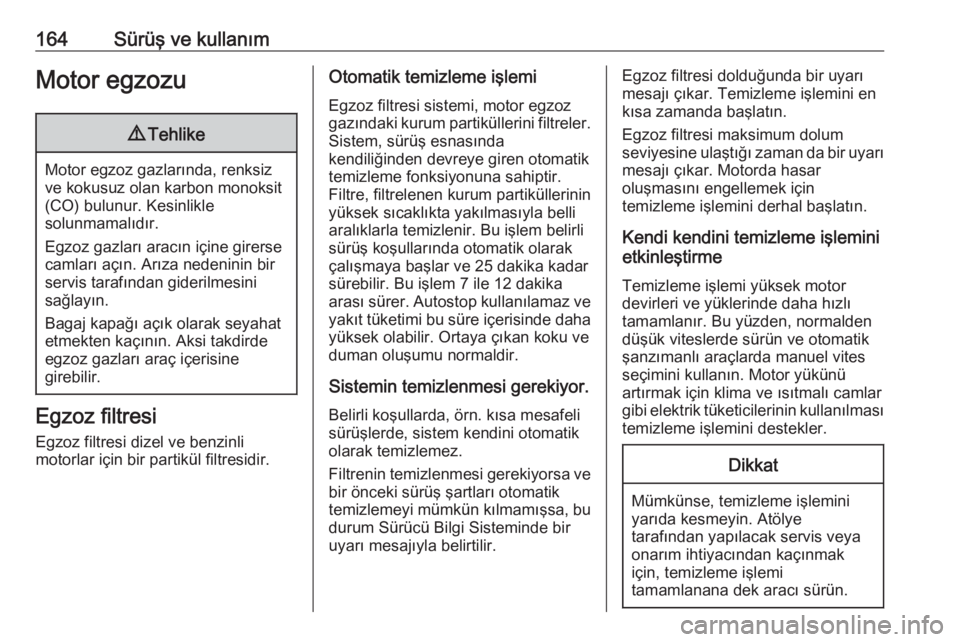

164Sürüş ve kullanımMotor egzozu9Tehlike
Motor egzoz gazlarında, renksiz
ve kokusuz olan karbon monoksit
(CO) bulunur. Kesinlikle
solunmamalıdır.
Egzoz gazları aracın içine girerse
camları açın. Arıza nedeninin bir
servis tarafından giderilmesini
sağlayın.
Bagaj kapağı açık olarak seyahat
etmekten kaçının. Aksi takdirde
egzoz gazları araç içerisine
girebilir.
Egzoz filtresi
Egzoz filtresi dizel ve benzinli
motorlar için bir partikül filtresidir.
Otomatik temizleme işlemi
Egzoz filtresi sistemi, motor egzoz
gazındaki kurum partiküllerini filtreler. Sistem, sürüş esnasında
kendiliğinden devreye giren otomatik temizleme fonksiyonuna sahiptir.
Filtre, filtrelenen kurum partiküllerinin
yüksek sıcaklıkta yakılmasıyla belli
aralıklarla temizlenir. Bu işlem belirli
sürüş koşullarında otomatik olarak
çalışmaya başlar ve 25 dakika kadar
sürebilir. Bu işlem 7 ile 12 dakika
arası sürer. Autostop kullanılamaz ve
yakıt tüketimi bu süre içerisinde daha
yüksek olabilir. Ortaya çıkan koku ve
duman oluşumu normaldir.
Sistemin temizlenmesi gerekiyor.
Belirli koşullarda, örn. kısa mesafeli
sürüşlerde, sistem kendini otomatik
olarak temizlemez.
Filtrenin temizlenmesi gerekiyorsa ve bir önceki sürüş şartları otomatiktemizlemeyi mümkün kılmamışsa, bu
durum Sürücü Bilgi Sisteminde bir
uyarı mesajıyla belirtilir.Egzoz filtresi dolduğunda bir uyarı
mesajı çıkar. Temizleme işlemini en
kısa zamanda başlatın.
Egzoz filtresi maksimum dolum
seviyesine ulaştığı zaman da bir uyarı
mesajı çıkar. Motorda hasar
oluşmasını engellemek için
temizleme işlemini derhal başlatın.
Kendi kendini temizleme işlemini
etkinleştirme
Temizleme işlemi yüksek motor
devirleri ve yüklerinde daha hızlı
tamamlanır. Bu yüzden, normalden
düşük viteslerde sürün ve otomatik
şanzımanlı araçlarda manuel vites seçimini kullanın. Motor yükünü
artırmak için klima ve ısıtmalı camlar
gibi elektrik tüketicilerinin kullanılması temizleme işlemini destekler.Dikkat
Mümkünse, temizleme işlemini
yarıda kesmeyin. Atölye
tarafından yapılacak servis veya
onarım ihtiyacından kaçınmak
için, temizleme işlemi
tamamlanana dek aracı sürün.

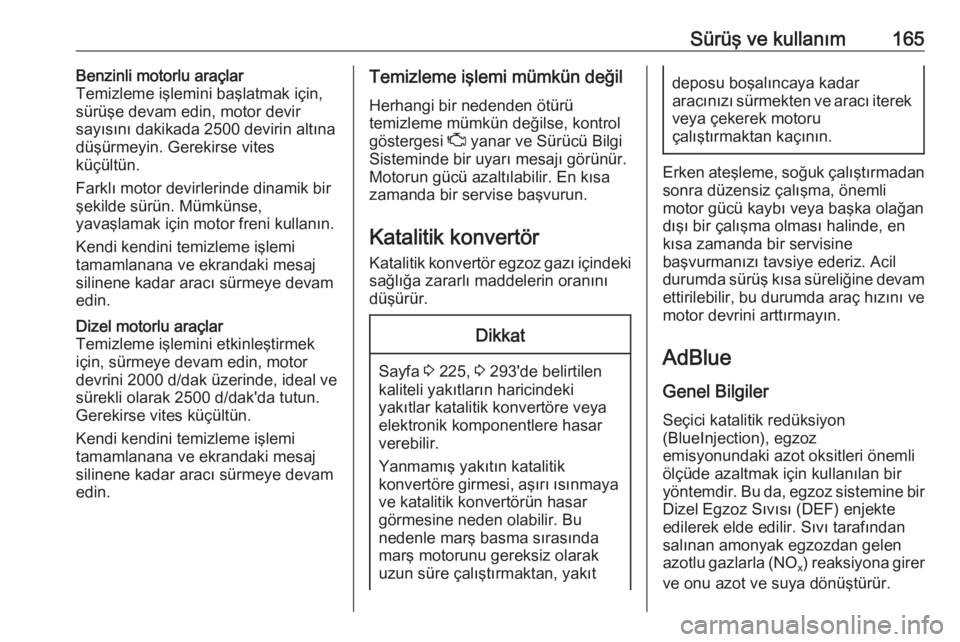

Sürüş ve kullanım165Benzinli motorlu araçlar
Temizleme işlemini başlatmak için,
sürüşe devam edin, motor devir
sayısını dakikada 2500 devirin altına düşürmeyin. Gerekirse vites
küçültün.
Farklı motor devirlerinde dinamik bir
şekilde sürün. Mümkünse,
yavaşlamak için motor freni kullanın.
Kendi kendini temizleme işlemi
tamamlanana ve ekrandaki mesaj
silinene kadar aracı sürmeye devam
edin.Dizel motorlu araçlar
Temizleme işlemini etkinleştirmek
için, sürmeye devam edin, motor
devrini 2000 d/dak üzerinde, ideal ve
sürekli olarak 2500 d/dak'da tutun. Gerekirse vites küçültün.
Kendi kendini temizleme işlemi
tamamlanana ve ekrandaki mesaj
silinene kadar aracı sürmeye devam
edin.Temizleme işlemi mümkün değil
Herhangi bir nedenden ötürü
temizleme mümkün değilse, kontrol
göstergesi Z yanar ve Sürücü Bilgi
Sisteminde bir uyarı mesajı görünür.
Motorun gücü azaltılabilir. En kısa
zamanda bir servise başvurun.
Katalitik konvertör
Katalitik konvertör egzoz gazı içindeki
sağlığa zararlı maddelerin oranını
düşürür.Dikkat
Sayfa 3
225, 3 293'de belirtilen
kaliteli yakıtların haricindeki
yakıtlar katalitik konvertöre veya
elektronik komponentlere hasar
verebilir.
Yanmamış yakıtın katalitik konvertöre girmesi, aşırı ısınmaya ve katalitik konvertörün hasar
görmesine neden olabilir. Bu
nedenle marş basma sırasında
marş motorunu gereksiz olarak
uzun süre çalıştırmaktan, yakıt
deposu boşalıncaya kadar
aracınızı sürmekten ve aracı iterek
veya çekerek motoru
çalıştırmaktan kaçının.
Erken ateşleme, soğuk çalıştırmadan
sonra düzensiz çalışma, önemli
motor gücü kaybı veya başka olağan
dışı bir çalışma olması halinde, en
kısa zamanda bir servisine
başvurmanızı tavsiye ederiz. Acil
durumda sürüş kısa süreliğine devam
ettirilebilir, bu durumda araç hızını ve motor devrini arttırmayın.
AdBlue Genel Bilgiler
Seçici katalitik redüksiyon
(BlueInjection), egzoz
emisyonundaki azot oksitleri önemli
ölçüde azaltmak için kullanılan bir
yöntemdir. Bu da, egzoz sistemine bir
Dizel Egzoz Sıvısı (DEF) enjekte
edilerek elde edilir. Sıvı tarafından
salınan amonyak egzozdan gelen
azotlu gazlarla (NO x) reaksiyona girer
ve onu azot ve suya dönüştürür.

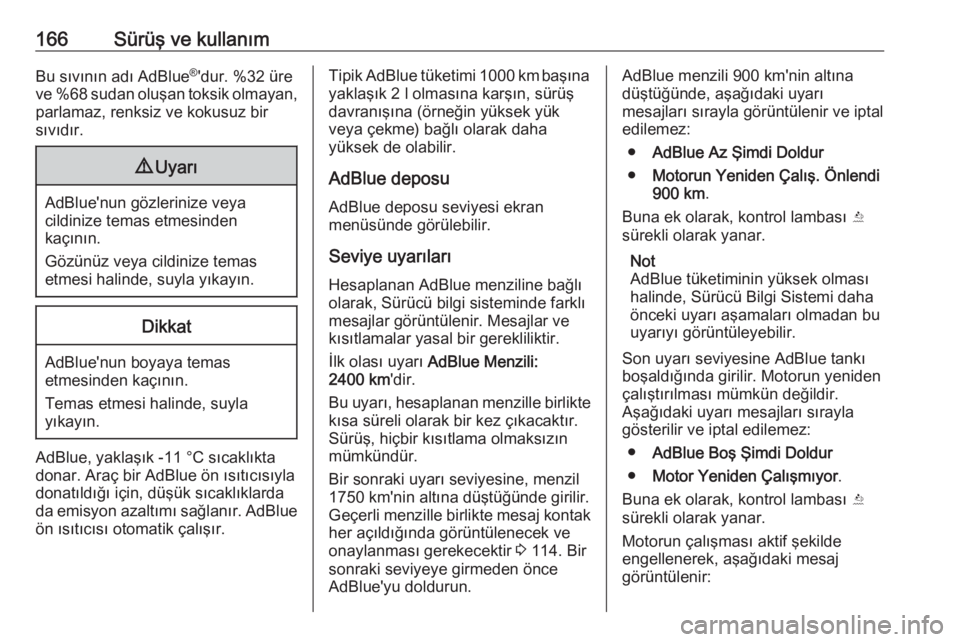

166Sürüş ve kullanımBu sıvının adı AdBlue®
'dur. %32 üre
ve %68 sudan oluşan toksik olmayan,
parlamaz, renksiz ve kokusuz bir
sıvıdır.9 Uyarı
AdBlue'nun gözlerinize veya
cildinize temas etmesinden
kaçının.
Gözünüz veya cildinize temas
etmesi halinde, suyla yıkayın.
Dikkat
AdBlue'nun boyaya temas
etmesinden kaçının.
Temas etmesi halinde, suyla
yıkayın.
AdBlue, yaklaşık -11 °C sıcaklıkta
donar. Araç bir AdBlue ön ısıtıcısıyla
donatıldığı için, düşük sıcaklıklarda
da emisyon azaltımı sağlanır. AdBlue
ön ısıtıcısı otomatik çalışır.
Tipik AdBlue tüketimi 1000 km başına yaklaşık 2 l olmasına karşın, sürüş
davranışına (örneğin yüksek yük
veya çekme) bağlı olarak daha
yüksek de olabilir.
AdBlue deposu
AdBlue deposu seviyesi ekran
menüsünde görülebilir.
Seviye uyarıları
Hesaplanan AdBlue menziline bağlı
olarak, Sürücü bilgi sisteminde farklı
mesajlar görüntülenir. Mesajlar ve
kısıtlamalar yasal bir gerekliliktir.
İlk olası uyarı AdBlue Menzili:
2400 km 'dir.
Bu uyarı, hesaplanan menzille birlikte
kısa süreli olarak bir kez çıkacaktır.
Sürüş, hiçbir kısıtlama olmaksızın
mümkündür.
Bir sonraki uyarı seviyesine, menzil 1750 km'nin altına düştüğünde girilir.
Geçerli menzille birlikte mesaj kontak her açıldığında görüntülenecek ve
onaylanması gerekecektir 3 114. Bir
sonraki seviyeye girmeden önce AdBlue'yu doldurun.AdBlue menzili 900 km'nin altına düştüğünde, aşağıdaki uyarı
mesajları sırayla görüntülenir ve iptal
edilemez:
● AdBlue Az Şimdi Doldur
● Motorun Yeniden Çalış. Önlendi
900 km .
Buna ek olarak, kontrol lambası Y
sürekli olarak yanar.
Not
AdBlue tüketiminin yüksek olması halinde, Sürücü Bilgi Sistemi dahaönceki uyarı aşamaları olmadan bu
uyarıyı görüntüleyebilir.
Son uyarı seviyesine AdBlue tankı
boşaldığında girilir. Motorun yeniden
çalıştırılması mümkün değildir.
Aşağıdaki uyarı mesajları sırayla
gösterilir ve iptal edilemez:
● AdBlue Boş Şimdi Doldur
● Motor Yeniden Çalışmıyor .
Buna ek olarak, kontrol lambası Y
sürekli olarak yanar.
Motorun çalışması aktif şekilde
engellenerek, aşağıdaki mesaj
görüntülenir:

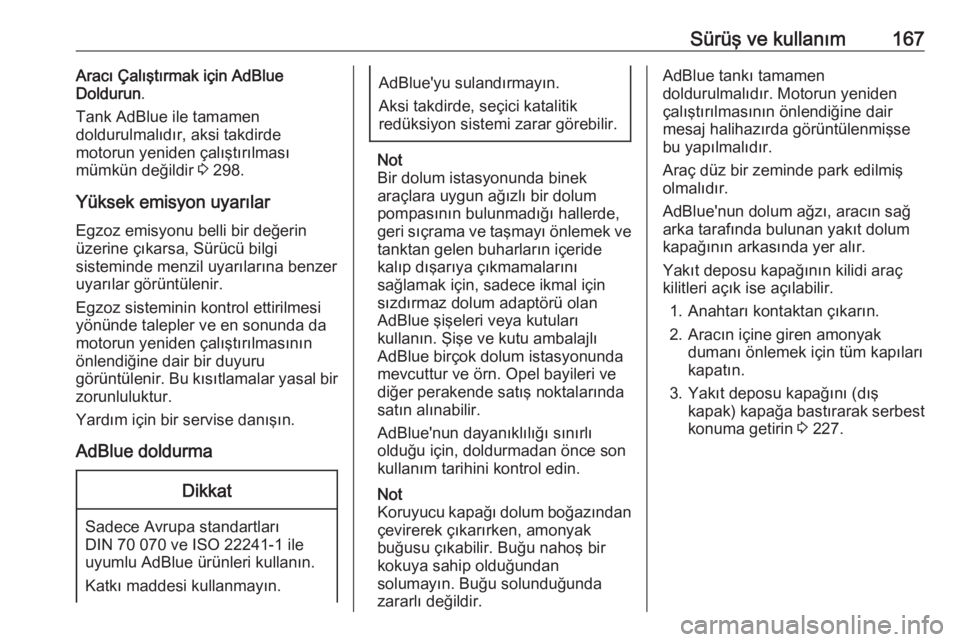

Sürüş ve kullanım167Aracı Çalıştırmak için AdBlue
Doldurun .
Tank AdBlue ile tamamen
doldurulmalıdır, aksi takdirde
motorun yeniden çalıştırılması
mümkün değildir 3 298.
Yüksek emisyon uyarılar Egzoz emisyonu belli bir değerin
üzerine çıkarsa, Sürücü bilgi
sisteminde menzil uyarılarına benzer
uyarılar görüntülenir.
Egzoz sisteminin kontrol ettirilmesi
yönünde talepler ve en sonunda da
motorun yeniden çalıştırılmasının
önlendiğine dair bir duyuru
görüntülenir. Bu kısıtlamalar yasal bir zorunluluktur.
Yardım için bir servise danışın.
AdBlue doldurmaDikkat
Sadece Avrupa standartları
DIN 70 070 ve ISO 22241-1 ile
uyumlu AdBlue ürünleri kullanın.
Katkı maddesi kullanmayın.
AdBlue'yu sulandırmayın.
Aksi takdirde, seçici katalitik
redüksiyon sistemi zarar görebilir.
Not
Bir dolum istasyonunda binek
araçlara uygun ağızlı bir dolum
pompasının bulunmadığı hallerde,
geri sıçrama ve taşmayı önlemek ve tanktan gelen buharların içeride
kalıp dışarıya çıkmamalarını
sağlamak için, sadece ikmal için
sızdırmaz dolum adaptörü olan
AdBlue şişeleri veya kutuları
kullanın. Şişe ve kutu ambalajlı
AdBlue birçok dolum istasyonunda
mevcuttur ve örn. Opel bayileri ve
diğer perakende satış noktalarında
satın alınabilir.
AdBlue'nun dayanıklılığı sınırlı
olduğu için, doldurmadan önce son
kullanım tarihini kontrol edin.
Not
Koruyucu kapağı dolum boğazından
çevirerek çıkarırken, amonyak
buğusu çıkabilir. Buğu nahoş bir
kokuya sahip olduğundan
solumayın. Buğu solunduğunda
zararlı değildir.
AdBlue tankı tamamen
doldurulmalıdır. Motorun yeniden
çalıştırılmasının önlendiğine dair
mesaj halihazırda görüntülenmişse
bu yapılmalıdır.
Araç düz bir zeminde park edilmiş
olmalıdır.
AdBlue'nun dolum ağzı, aracın sağ
arka tarafında bulunan yakıt dolum
kapağının arkasında yer alır.
Yakıt deposu kapağının kilidi araç
kilitleri açık ise açılabilir.
1. Anahtarı kontaktan çıkarın.
2. Aracın içine giren amonyak dumanı önlemek için tüm kapıları
kapatın.
3. Yakıt deposu kapağını (dış kapak) kapağa bastırarak serbest
konuma getirin 3 227.

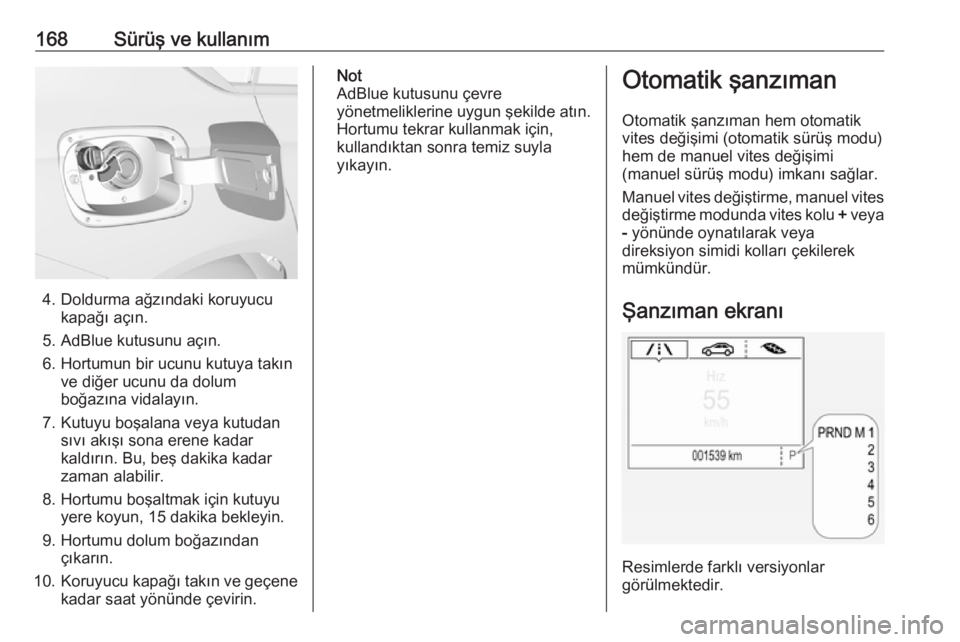

168Sürüş ve kullanım
4. Doldurma ağzındaki koruyucukapağı açın.
5. AdBlue kutusunu açın. 6. Hortumun bir ucunu kutuya takın ve diğer ucunu da dolumboğazına vidalayın.
7. Kutuyu boşalana veya kutudan sıvı akışı sona erene kadar
kaldırın. Bu, beş dakika kadar
zaman alabilir.
8. Hortumu boşaltmak için kutuyu yere koyun, 15 dakika bekleyin.
9. Hortumu dolum boğazından çıkarın.
10. Koruyucu kapağı takın ve geçene
kadar saat yönünde çevirin.
Not
AdBlue kutusunu çevre
yönetmeliklerine uygun şekilde atın.
Hortumu tekrar kullanmak için,
kullandıktan sonra temiz suyla
yıkayın.Otomatik şanzıman
Otomatik şanzıman hem otomatikvites değişimi (otomatik sürüş modu)
hem de manuel vites değişimi
(manuel sürüş modu) imkanı sağlar.
Manuel vites değiştirme, manuel vites değiştirme modunda vites kolu + veya
- yönünde oynatılarak veya
direksiyon simidi kolları çekilerek
mümkündür.
Şanzıman ekranı
Resimlerde farklı versiyonlar
görülmektedir.
