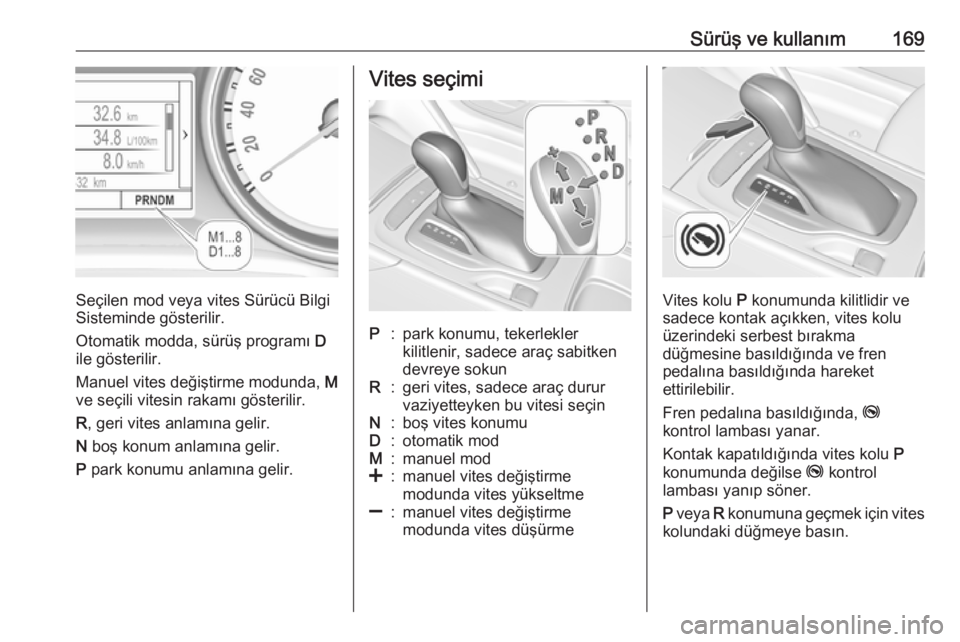

Sürüş ve kullanım169
Seçilen mod veya vites Sürücü Bilgi
Sisteminde gösterilir.
Otomatik modda, sürüş programı D
ile gösterilir.
Manuel vites değiştirme modunda, M
ve seçili vitesin rakamı gösterilir.
R , geri vites anlamına gelir.
N boş konum anlamına gelir.
P park konumu anlamına gelir.
Vites seçimiP:park konumu, tekerlekler
kilitlenir, sadece araç sabitken
devreye sokunR:geri vites, sadece araç durur
vaziyetteyken bu vitesi seçinN:boş vites konumuD:otomatik modM:manuel mod<:manuel vites değiştirme
modunda vites yükseltme]:manuel vites değiştirme
modunda vites düşürme
Vites kolu P konumunda kilitlidir ve
sadece kontak açıkken, vites kolu
üzerindeki serbest bırakma
düğmesine basıldığında ve fren
pedalına basıldığında hareket
ettirilebilir.
Fren pedalına basıldığında, j
kontrol lambası yanar.
Kontak kapatıldığında vites kolu P
konumunda değilse j kontrol
lambası yanıp söner.
P veya R konumuna geçmek için vites
kolundaki düğmeye basın.

170Sürüş ve kullanımMotor ancak P veya N
konumundayken çalıştırılabilir. N
vites konumu seçildiğinde aracı
çalıştırmadan önce fren pedalına
basın veya park frenini çekin.
Seçim işlemi yapılırken gaz pedalına
basmayın. Gaz ve fren pedalına hibir
zaman aynı anda basmayın.
Araç bir vitese takılı durumdayken
fren pedalı serbest bırakılırsa araç
hareket etmeye başlar.
Motor freni
Rampa inerken motorun frenleme
etkisinden yararlanmak için,
zamanında daha düşük vitese geçin,
manuel sürüş moduna bakınız.
Aracın saplandığı yerden
kurtarılması
Bu işleme sadece aracı çamur, karveya bir çukurdan kurtarmak için izin
verilir. Vites kolunu dönüşümlü olarak D ve R konumlarına alın. Motor devir
sayısını mümkün olduğu kadar düşük
tutun ve ani gaz vermekten kaçının.Park etme
Aracı terk etmeden önce, el frenini
çekin, sonra vites kolunu P
konumuna getirin.
Kontak anahtarı ancak vites P
konumundayken çıkarılabilir.
Manuel vites değiştirmemodu
Vites kolu
Vites kolunu D konumundan sola
doğru M konumuna getirin.
Manuel vites değiştirme modu M, her
sürüş durumunda ve hızında D
konumundan devreye sokulabilir.
Daha yüksek bir vitese geçmek için
vites kolunu öne + getirin.
Daha düşük bir vitese geçmek için vites kolunu arkaya - getirin.
Seçilen vites göstergelerde gösterilir.
Direksiyon simidi çarkları
Vites kolunu D konumundan sola
doğru M konumuna getirin.
Manuel vites değiştirme modu M, her
sürüş durumunda ve hızında D
konumundan devreye sokulabilir.

Sürüş ve kullanım171Vitesleri elle değiştirmek için
direksiyon simidindeki çarkları çekin.
Bir üst vitese geçmek için, sağ
direksiyon kolunu + çekin.
Bir alt vitese geçmek için, sol
direksiyon kolunu - çekin.
Birden fazla çekiş viteslerin
atlanmasına olanak sağlar.
Seçilen vites göstergelerde gösterilir.
Sürüş modu D'de geçici manuel mod
Manuel direksiyon kollu vites değişimi
otomatik sürüş modunda da D
mümkündür. Manuel vites değişim
işlemi tamamlandığında, şanzıman
belirli bir süre sonra otomatik sürüş
moduna D geçer.
Manuel vites değiştirme modunu
yarıda kesip D konumuna dönmek
için, aşağıdakilerden birini yapın:
● +direksiyon koluna 1 saniye
süreyle basın.
● Vites kolunu sola doğru manuel moda ve konuma geri gelecek
şekilde hareket ettirin D.
Araç duruyorken ve motor
rölantideyken, şanzıman geçici
olarak manüel modda kalır. Gazpedalı belli bir zaman için
kullanıldığında ve direksiyon
simidindeki çarktan vites değişikliği
gerçekleştirilmediğinde, otomatik
moda geçer.
Genel
Araç hızı çok düşük olduğunda
normalden büyük vites seçilirse veya
araç hızı çok yüksek durumdayken
çok düşük bir vites seçilirse, vites
durumunda herhangi bir değişiklik
yapılmaz. Bu durumda Sürücü Bilgi
Sisteminde bir mesaj
görüntülenebilir.
Manuel sürüş modunda, kickdown
fonksiyonunun devreye sokulması
dışında yüksek motor devirlerinde bir
üst vitese otomatik olarak geçilmez.
Vites değiştirme göstergesi
Yakıt tasarrufu nedeniyle vites
değiştirilmesi tavsiye edildiğinde,
yanında bir rakamla birlikte R veya
S sembolü görüntülenir.
Vites göstergesi sadece manuel vites değiştirme modunda görünür.Elektronik kontrollü sürüş
programları
● SPORT sürüş modu devredeyken vites değişimi
yüksek devir sayılarında
gerçekleşir (Hız sabitleme
sistemi devredeyken değil).
SPORT sürüş modu 3 180.
● Yokuş yukarı veya aşağı aracı sürerken, özel programlar vites
geçiş noktalarını otomatik olarak
ayarlar.
● Karlı veya buzlu koşullarda veya başka kaygan yüzeylerde,
elektronik şanzıman kontrolü
sürücünün kalkışta birinci, ikinci
veya üçüncü vitesi manuel olarak seçmesine olanak sağlar.
Kickdown
Gaz pedalına kickdown noktasının
ötesinde basılması, seçili sürüş
modundan bağımsız olarak
maksimum hızlanma sağlayacaktır.
Şanzıman motor devrine bağlı olarak
bir alt vitese geçer ve yüksek motor
devirlerinde bir üst vitese geçer.

172Sürüş ve kullanımAşırı ısınma korumasıDış hava sıcaklığı yüksek ise veya
sportif sürüş tarzı nedeniyle
şanzıman aşırı derecede ısındığında, motorun maksimum hızı ve tork
değeri geçici olarak azalabilir.
Arıza Bir arıza halinde Sürücü Bilgi
Sisteminde bir araç mesajı
görüntülenir.
Araç mesajları 3 125.
6 vitesli otomatik şanzıman:
elektronik şanzıman kontrolü sadece
dördüncü vitesi devreye sokar; 8
vitesli otomatik şanzıman: elektronik
şanzıman kontrolü sadece üçüncü
vitesi devreye sokar. Şanzıman artık
otomatik olarak vites değiştirmez.
Arızanın bir servis tarafından
giderilmesini sağlayın.
Güç kaynağı kesintisi
Araç akü bağlantısının kesilmesi
durumunda vites kolu P konumundan
çıkarılamaz.Anahtar kontak kilidinden dışarı
çıkartılamaz.
Araç aküsü boşaldığında aracınızı
ara kablo 3 276 yardımıyla çalıştırın.
Eğer sorun boşalmış araç aküsünden
kaynaklanmıyorsa, vites kolu kilidini
açın.
1. Park freninin etkinleştirin.
2. Vites kolu çıtasını orta konsoldan serbest bırakın. Vites kolunun
yanındaki deri prize parmağınızı
sokun ve çıtayı dikkatli bir şekilde
yukarı çekin, ona bağlı bir kablo
vardır. Arka tarafından menteşeli
olduğunda, çıtayı hafifçe ileri
kaydırın. Kablonun gerilmesini
önlemek için, çıtayı sola doğru
eğerek gevşetin.
3. Vites kolu yakınındaki deliğe küçük bir çubuk (örn. kalem veyatornavida) sokun. Çubuğu dikey
olarak aşağı itin ve vites kolunu
P konumundan çıkarın. Konuma
tekrar geçirildiği takdirde, vites
kolu yine kilitlenir. Gün kaynağı
kesintisinin sebebinin bir servis
tarafından giderilmesini sağlayın.
4. Vites kolu kaplamasını orta konsoldaki yerine oturtun ve eski
haline getirin.

Sürüş ve kullanım173Manuel şanzıman
Geri vitese geçirmek için, debriyaj
pedalına basın ve ardından vites
kolundaki düğmeye basın ve vitese
takın.
Geri vites geçmedi ise, vites boşta iken debriyajı kısa süre bırakın ve
tekrar bastıktan sonra yeniden geri
vitese takın.
Debriyajı gereksiz yere kaydırmayın.
Debriyajı kullanırken pedalın sonuna
kadar basın. Debriyaj pedalını ayak
koyma yeri olarak kullanmayın.
Belli bir süre debriyaj kayması tespit
edildiğinde, motor gücü azaltılır.
Sürücü Bilgi Sisteminde bir uyarı
görüntülenir. Debriyajı bırakın.Dikkat
Sürüş esnasında bir elin sürekli
sinyal kolu üzerinde olması
tavsiye edilmez.
Vites değiştirme göstergesi 3 110.
Stop-start sistemi 3 160.
Sürüş sistemleri
Tüm tekerlerden çekişsistemi
Tüm tekerlerden çekiş sistemi sürüş
karakteristiğini ve stabilitesini arttırır
ve yol zeminine bağlı olmaksızın en
iyi sürüş kabiliyetinin sağlanması
konusunda yardım eder. Sistem her
zaman etkindir ve devre dışı
bırakılamaz.
Tork, %50 - %50'lik bir tork
paylaşımına kadar ön ve arka aks
tekerlekleri arasında kademesiz
şekilde dağıtılır. Sürüş koşullarına
bağlı olarak, örn. sabit hızda sürüşte,
Tüm tekerlerden sürüş sistemi yakıt
verimliliği için minimum miktarda tork
aktarır. Ayrıca, arka tekerlekler
arasındaki tork vektörlemesi de araç
dinamiği ve satha bağlı olarak
dağıtılır.
Tüm tekerlerden çekiş sistemi her biri
bir tarafta olmak üzere iki debriyajla
çalıştığı için bu mümkündür.

174Sürüş ve kullanımOptimum sistem performansı için
araç lastikleri birbirinden farklı
aşınma seviyelerine sahip
olmamalıdır.
Sürücü bilgi sisteminde bir servis
mesajı görüntülendiğinde sistem
işlevselliği kısıtlanabilir (veya bazı
durumlarda tamamen kapatılabilir -
örn. araç ön tekerleklerden çekiş
moduna geçerse) Bir servise
başvurun.
Kendi aracınız çekildiğinde 3 278.Frenler
Fren sistemi birbirinden bağımsız, iki
ayrı fren devresine sahiptir.
Fren devrelerinden biri arızalandığı
takdirde, araç kalan ikinci fren devresi
ile durdurulabilir. Eğer böyle bir
durum olursa, fren etkisi için fren
pedalına daha fazla bir basınçla,
sonuna kadar basılması gerekir.
Bunun için epeyce daha fazla güç
gerekir. Fren mesafesi artar. Sürüşe
devam etmeden önce bir servisten
yardım talep edin.
Motor durdurulduğunda, fren
pedalına bir iki defa bastıktan sonra,
fren gücü takviyesi kalmaz. Fren etkisi azalmamaktadır, fakat daha
fazla bir ayak baskısı gerekli
olacaktır. Özellikle araç çekilirken bu
noktaya dikkat edin.
Kontrol lambası R 3 109.
Aktif acil frenleme 3 198.Anti blokaj fren sistemi
(ABS)
ABS frenlemede tekerleklerin
blokajını önler.
Tekerleklerden birisi bloke
(kilitlenme) eğilimi gösterir
göstermez, ABS söz konusu
tekerleğin frenleme basıncını ayarlar. Araç çok sert fren yapıldığında dahi,
direksiyon hakimiyetini korur.
ABS'nin devreye girmesi, fren
pedalının titremesi ve ayarlama
işleminin gürültüsü ile kendini
hissettirir.
Optimum bir frenleme etkisi elde etmek amacı ile, tüm frenleme
süresince fren pedalına, titreyen
pedala rağmen, kuvvetlice basın.
Basma kuvvetini azaltmayın.
Motor çalıştırıldıktan sonra, sistem
işitilebilen bir kendini sınama testi
başlatır.

Sürüş ve kullanım175
Kontrol lambası u 3 109.
Sürüşe duyarlı fren lambası Tam frenleme yapıldığında ABS'nin
devrede kaldığı süre boyunca tüm üç
fren lambası da yanıp söner.
Arıza
9 Uyarı
ABS sisteminde bir arıza varsa,
arka tekerlekler ani bir frenleme anında bloke olma eğilimi
gösterebilir. ABS sisteminin
getirdiği avantajlar artık mevcut
değildir. Araç bu durumda sert
frenleme esnasında kontrol
edilemeyebilir ve yoldan çıkabilir.
Arızanın bir servis tarafından
giderilmesini sağlayın.
El freni9 Uyarı
Aracı terk etmeden önce, park
freni durumunu kontrol edin.
Elektrikli park freni uygulanmışken j kontrol lambası sürekli yanar.
Elektrikli el freni
Manuel uygulama
m düğmesini çekin. m kontrol
lambası yandığında elektrikli park
freni devreye girmiş demektir.
Elektrikli el freni kontak kapalı olsa da her zaman etkinleştirilebilir.
Motor kapalı durumda, elektrikli parkfrenini çok sık çalıştırmayın, eğerçalıştırırsanız araç aküsünün şarjı
boşalabilir.
Çözülmesi
Kontağı açın. Ayak freni pedalına
basın ve m düğmesine basın. m
kontrol lambası söndüğünde elektrikli park freni serbest bırakılmış demektir.
Sürüş ile birlikte frenin devre dışı
kalması fonksiyonu
Manuel şanzımana sahip araçlar:
Debriyaj pedalına basılması ve
debriyaj pedalından hafifçe ayağın
çekilmesi ile gaz pedalına hafifçe
basılması otomatik olarak elektrikli
park frenini serbest bırakır. Aynı
zamanda m düğmesi çekilirse, bu
mümkün değildir.
Otomatik şanzımanlı araçlar: D
devreye alma ve daha sonra gaz
pedalına basılması otomatik olarak
elektrikli park frenini serbest bırakır.
Aynı zamanda m düğmesi çekilirse,
bu mümkün değildir.

176Sürüş ve kullanımAraç hareket ettiğinde dinamik fren
devreye girer
Araç hareket ederken ve m düğmesi
çekili konumda durduğunda elektrikli
park freni sistemi aracı
yavaşlatacaktır ancak park freni statik olarak çekili konumda kalmayacaktır.
m düğmesi bırakılır bırakılmaz
dinamik frenleme sona erdirilir.
Otomatik uygulamaOtomatik şanzımanlı araçlar
Araç otomatik şanzıman ile
donatılmış ve ayarlanabilir hız
sabitleyici etkin ise, araç sistem
tarafından 2 dakikadan fazla süreyle
durdurulduğunda, elektrikli park freni otomatik olarak uygulanır.
El freni hareket ettikten sonra
otomatik olarak serbest bırakır.Manuel şanzımana sahip araçlar
Elektrikli park freni aşağıdaki
durumlara otomatik olarak uygulanır:
● aracın sabit olması
● güç düğmesi olan araçlar: motoru
kapatmak için güç düğmesine
basılması
● kontak anahtarı olan araçlar: motorun kapatılması ve
anahtarın kontaktan çıkarılması
Otomatik uygulamanın bir ön şartı,
araç ayarlarının kişiselleştirilmesi
menüsünde Uzun Süreli Yokuşta
Kalkış Desteği öğesinin
etkinleştirilmesidir 3 126.Devre dışı bırakılması
Manuel şanzımanlı araçlarda
otomatik uygulamayı bir sonraki
kontak döngüsüne kadar geçici
olarak baskılamak için:
1. motor çalışırken, fren pedalına basın ve aynı anda m düğmesine
basın
2. hem fren pedalını hem de m
düğmesini bırakın
3. 10 saniye içinde: motoru kapatın ve anahtarı kontaktan çıkarınOtomatik uygulamayı kalıcı olarak
devre dışı bırakmak için, araç
ayarlarının kişiselleştirilmesi
menüsünde Uzun Süreli Yokuşta
Kalkış Desteği öğesini devre dışı
bırakın 3 126
Çalışma prensibi kontrolü
Araç dururken, elektrikli park freni
otomatik olarak uygulanabilir. Bu
sistemi kontrol etmek için yapılır.
Arıza
Elektrikli park freni sistemindeki
hatalara j bir kontrol lambasının
yanması ve Sürücü Bilgi Sisteminde
mesajın görüntülenmesi ile işaret
edilir.
Araç mesajları 3 125.
Kontrol lambası m yanıp sönerse:
Elektrikli park freni tam olarak
devreye girmemiş veya
indirilmemiştir. Sürekli yanıp sönerse
elektrikli park frenini çözün ve tekrar
etkinleştirin.

Sürüş ve kullanım177Fren asistanı
Sert frenlemelerde mümkün olan en
kısa fren mesafesini elde etmek için,
fren pedalına hızlı ve kuvvetli bir
şekilde basıldığında, otomatik olarak
azami fren gücü takviyesi ile frenleme yapılır.
Fren asistanının etkinliği, fren
pedalının titremesi veya fren pedalına basıldığında pedalın daha büyük
direnç göstermesi ile hissedilebilir.
Sert frenleme etkisini sürdürmek
istediğiniz müddetçe, fren pedalına
uyguladığınız basıncı azaltmayın.
Fren pedalından ayağınızı çektiğiniz
zaman azami fren gücü takviyesi
devre dışı bırakılır.
Yokuşta kalkış desteği Sistem, aracı yokuşlarda sürerken
istenmeden yapılan hareketlerin
önlenmesine yardım eder.
Bir yokuşta durduktan sonra fren pedalı bırakıldığında, frenler
2 saniye daha basılı olarak kalır. Araç
hızlanmaya başlar başlamaz frenlerotomatik olarak ayrılır. Yokuşta kalkış desteği, aşağıdaki koşullardan biri
meydana gelirse devreye girmez:
● araç yokuş aşağı bakarken ileri vitesin geçirilmesi
● araç yokuş yukarı bakarken geri vitesin geçirilmesi
● sürücü emniyet kemerinin takılı olmaması
● sürücü kapısının açık olması
Uzun süreli yokuşta kalkış desteği Bu işlev, fren pedalı bırakıldıktan
sonra 5 dakika süreye kadar aracı
sabit tutar.
Aşağıdaki koşullardan biri meydana
gelirse, aracın hareket etmesini
önlemek için elektrikli park freni
otomatik olarak devreye girer:
● 5 dakika sonra uzun süreli yokuşta kalkış desteğinin
devreden çıkması
● kontağın kapatılması
● sürücünün araçtan çıkışının tespit edilmesiYokuşta kalkış desteği veya uzun
süreli yokuşta kalkış desteği, araç
ayarlarının kişiselleştirilmesinden
seçilebilir 3 126.
Not
Sadece otomatik şanzıman: yokuşta
kalkış desteği ve uzun süreli yokuşta kalkış desteği boş viteste devreye
sokulmaz. Aktif bir tutma sırasında
vites boşa alınırsa, yardımcılar
devreden çıkarılır ve araç hareket
etmeye başlayabilir.

178Sürüş ve kullanımSürüş kontrol sistemleri
Çekiş kontrol sistemi
Çekiş kontrol sistemi (TC) Elektronik
Stabilite Kontrolü sisteminin (ESC) bir parçasıdır.
Çekiş kontrol sistemi (TC)
gerektiğinde yol yüzeyinin tipi ve
lastiğin yüzeyde tutunabilirliğinden bağımsız olarak tekerleklerin patinaj
yapmasını engelleyerek sürüş
stabilitesini arttırır.
Tahrikli tekerlekler patinaj yapmaya
başlar başlamaz motor tork çıkışı
azaltılır ve en fazla patinaj yapan
tekerlek ayrı olarak frenlenir. Bu
özellik, bilhassa karlı, buzlu, ıslak
veya kaygan yollarda aracın sürüş
performansını önemli ölçüde arttırır.TC, motor her çalıştırıldıktan sonra
kontrol lambası b söner sönmez
devreye girer.
TC çalıştığında, b yanıp söner.9 Uyarı
Ancak bu özel emniyet faktörünün,
aracınızı sürerken sizde riskleri
göze alma alışkanlığı
yaratmamasına dikkat edin.
Seyir hızınızı yol şartlarına uygun
hale getirin.
Kontrol lambası b 3 110.
Devre dışı bırakılması
Tahrikli tekerleklerin patinaj yapması
istenildiğinde çekiş kontrol sistemi
(TC) devre dışı bırakılabilir: t tuşuna
kısaca basın.
Kontrol lambası k yanar.
TC devreden çıkarıldığında Sürücü Bilgi Sisteminde bir durum mesajı
çıkar.
TC devreye sokulduğunda ESC aktif
kalır ama daha yüksek bir kontrol
eşiğine sahip olur.
t düğmesine tekrar basıldığında
çekiş kontrol sistemi (TC) tekrar
etkinleştirilir. TC tekrar
etkinleştirildiğinde Sürücü Bilgi
Sisteminde bir durum mesajı çıkar.
Ayrıca kontak tekrar açıldığında da
çekiş kontrol sistemi (TC) tekrar
devreye alınır.
