OPEL INSIGNIA BREAK 2020 Sürücü El Kitabı (in Turkish)

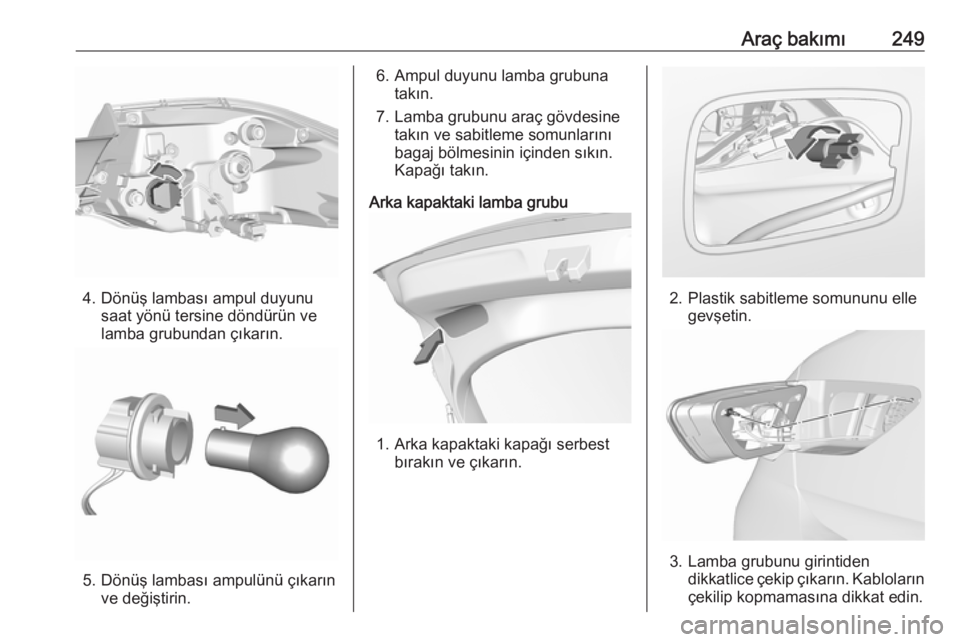

Araç bakımı249
4. Dönüş lambası ampul duyunusaat yönü tersine döndürün ve
lamba grubundan çıkarın.
5. Dönüş lambası ampulünü çıkarın ve değiştirin.
6. Ampul duyunu lamba grubunatakın.
7. Lamba grubunu araç gövdesine takın ve sabitleme somunlarını
bagaj bölmesinin içinden sıkın.
Kapağı takın.
Arka kapaktaki lamba grubu
1. Arka kapaktaki kapağı serbest bırakın ve çıkarın.
2. Plastik sabitleme somununu ellegevşetin.
3. Lamba grubunu girintidendikkatlice çekip çıkarın. Kabloların
çekilip kopmamasına dikkat edin.

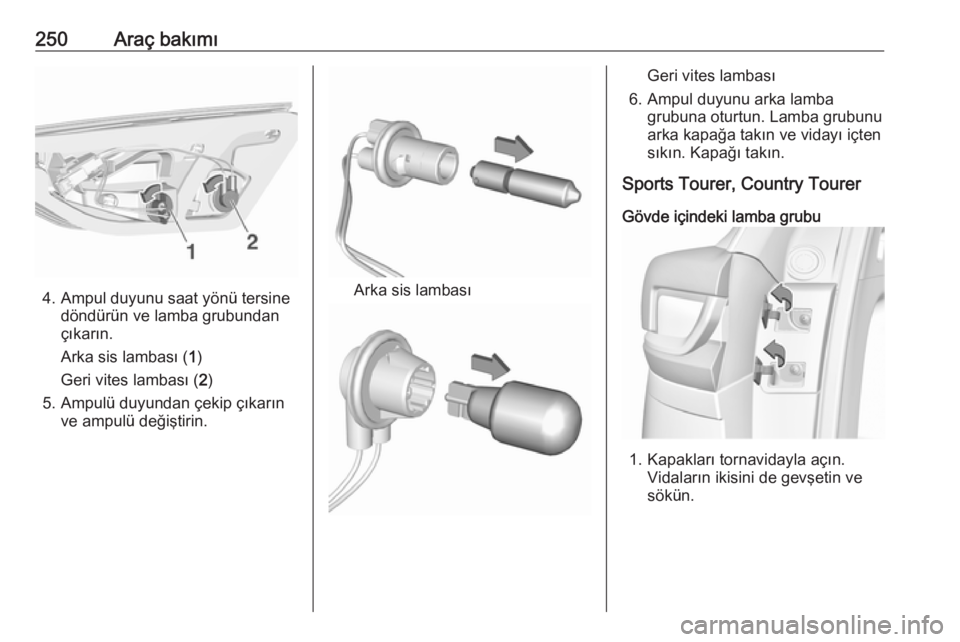

250Araç bakımı
4. Ampul duyunu saat yönü tersinedöndürün ve lamba grubundan
çıkarın.
Arka sis lambası ( 1)
Geri vites lambası ( 2)
5. Ampulü duyundan çekip çıkarın ve ampulü değiştirin.Arka sis lambası
Geri vites lambası
6. Ampul duyunu arka lamba grubuna oturtun. Lamba grubunu
arka kapağa takın ve vidayı içten
sıkın. Kapağı takın.
Sports Tourer, Country Tourer
Gövde içindeki lamba grubu
1. Kapakları tornavidayla açın. Vidaların ikisini de gevşetin ve
sökün.

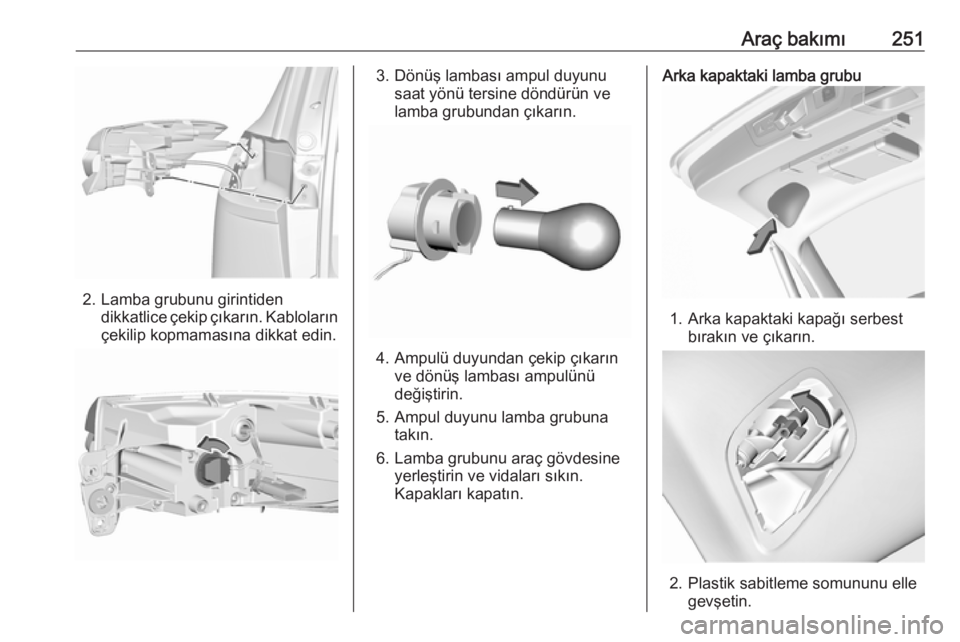

Araç bakımı251
2. Lamba grubunu girintidendikkatlice çekip çıkarın. Kabloların
çekilip kopmamasına dikkat edin.
3. Dönüş lambası ampul duyunu saat yönü tersine döndürün ve
lamba grubundan çıkarın.
4. Ampulü duyundan çekip çıkarın ve dönüş lambası ampulünü
değiştirin.
5. Ampul duyunu lamba grubuna takın.
6. Lamba grubunu araç gövdesine yerleştirin ve vidaları sıkın.
Kapakları kapatın.
Arka kapaktaki lamba grubu
1. Arka kapaktaki kapağı serbest bırakın ve çıkarın.
2. Plastik sabitleme somununu elle gevşetin.

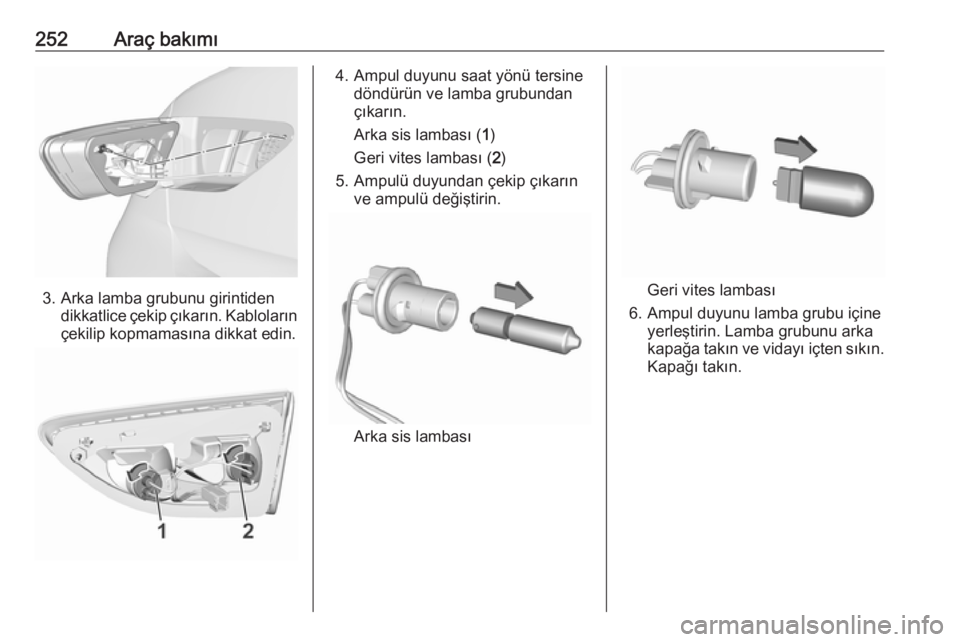

252Araç bakımı
3. Arka lamba grubunu girintidendikkatlice çekip çıkarın. Kabloların
çekilip kopmamasına dikkat edin.
4. Ampul duyunu saat yönü tersine döndürün ve lamba grubundan
çıkarın.
Arka sis lambası ( 1)
Geri vites lambası ( 2)
5. Ampulü duyundan çekip çıkarın ve ampulü değiştirin.
Arka sis lambası
Geri vites lambası
6. Ampul duyunu lamba grubu içine yerleştirin. Lamba grubunu arka
kapağa takın ve vidayı içten sıkın.
Kapağı takın.

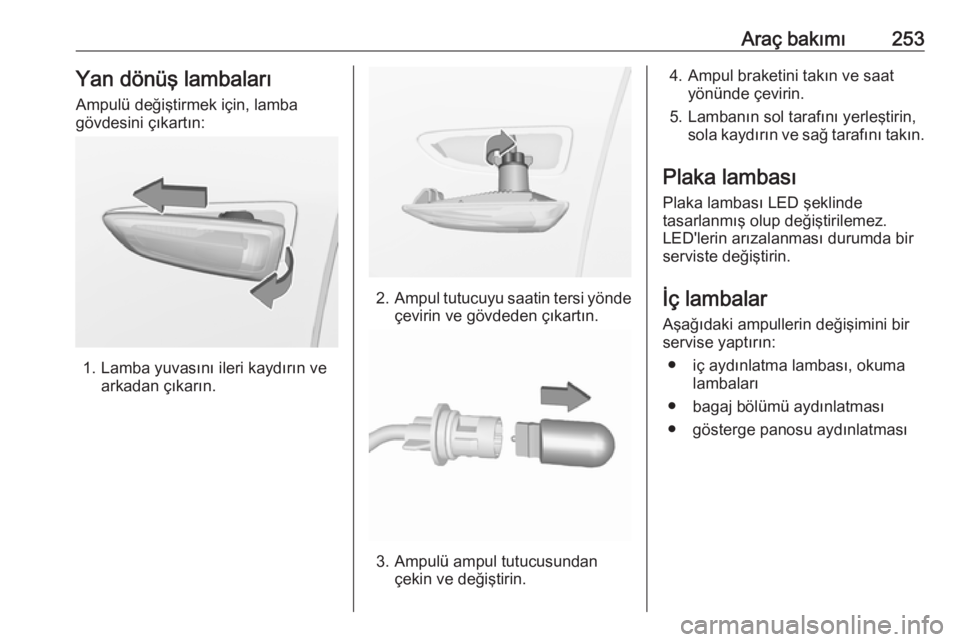

Araç bakımı253Yan dönüş lambaları
Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lamba yuvasını ileri kaydırın ve arkadan çıkarın.
2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası Plaka lambası LED şeklinde
tasarlanmış olup değiştirilemez.
LED'lerin arızalanması durumda bir
serviste değiştirin.
İç lambalar
Aşağıdaki ampullerin değişimini bir
servise yaptırın:
● iç aydınlatma lambası, okuma lambaları
● bagaj bölümü aydınlatması
● gösterge panosu aydınlatması

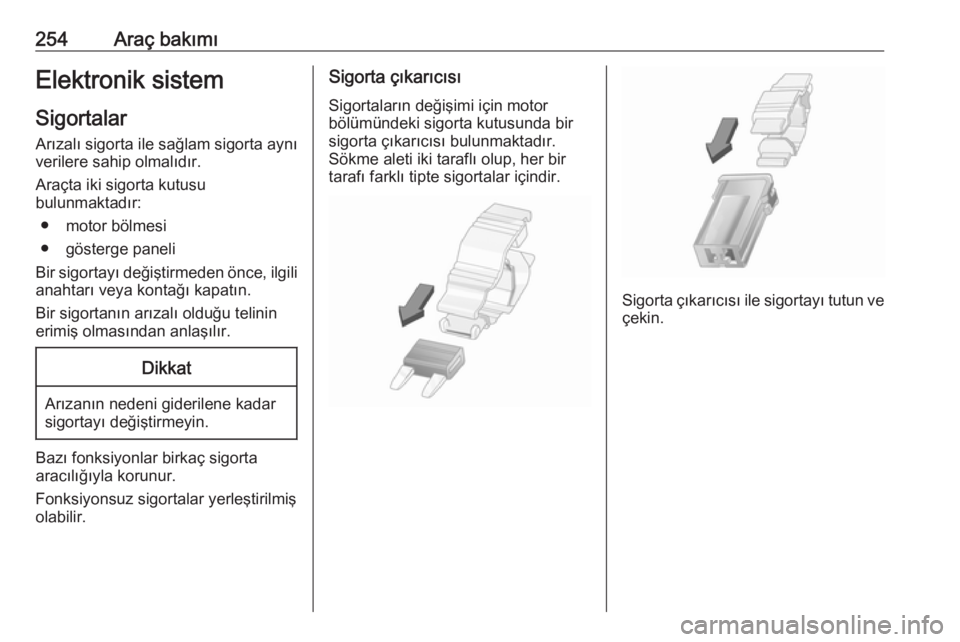

254Araç bakımıElektronik sistemSigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta iki sigorta kutusu
bulunmaktadır:
● motor bölmesi
● gösterge paneli
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır.Dikkat
Arızanın nedeni giderilene kadar
sigortayı değiştirmeyin.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.
Sökme aleti iki taraflı olup, her bir
tarafı farklı tipte sigortalar içindir.
Sigorta çıkarıcısı ile sigortayı tutun ve
çekin.

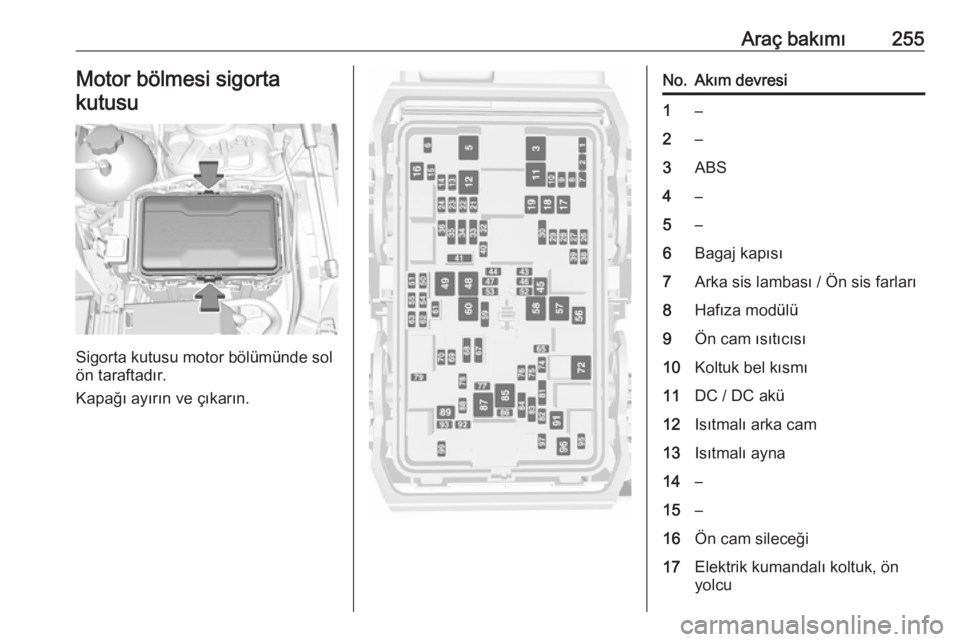

Araç bakımı255Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve çıkarın.
No.Akım devresi1–2–3ABS4–5–6Bagaj kapısı7Arka sis lambası / Ön sis farları8Hafıza modülü9Ön cam ısıtıcısı10Koltuk bel kısmı11DC / DC akü12Isıtmalı arka cam13Isıtmalı ayna14–15–16Ön cam sileceği17Elektrik kumandalı koltuk, ön
yolcu

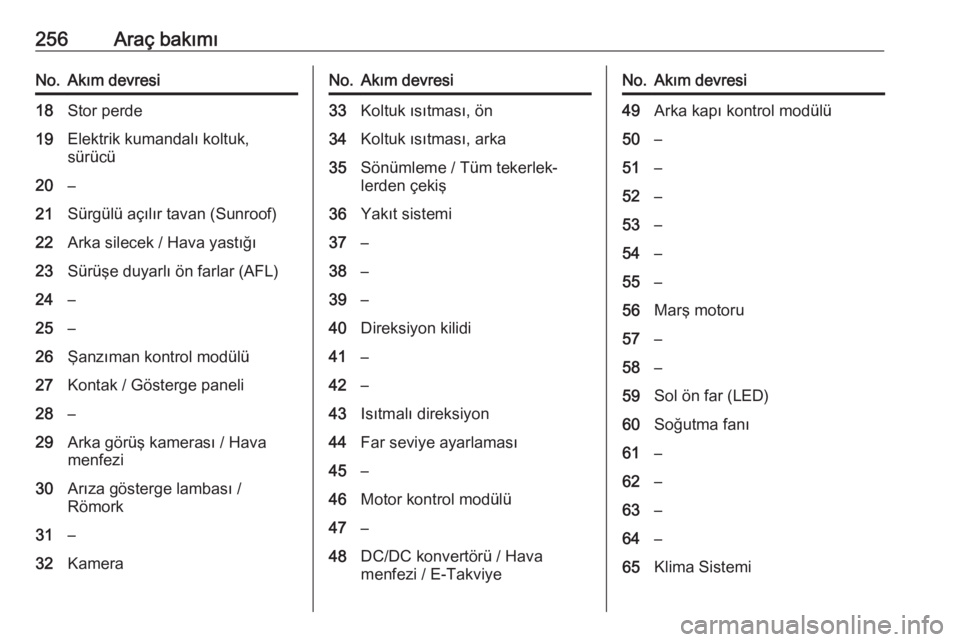

256Araç bakımıNo.Akım devresi18Stor perde19Elektrik kumandalı koltuk,
sürücü20–21Sürgülü açılır tavan (Sunroof)22Arka silecek / Hava yastığı23Sürüşe duyarlı ön farlar (AFL)24–25–26Şanzıman kontrol modülü27Kontak / Gösterge paneli28–29Arka görüş kamerası / Hava
menfezi30Arıza gösterge lambası /
Römork31–32KameraNo.Akım devresi33Koltuk ısıtması, ön34Koltuk ısıtması, arka35Sönümleme / Tüm tekerlek‐
lerden çekiş36Yakıt sistemi37–38–39–40Direksiyon kilidi41–42–43Isıtmalı direksiyon44Far seviye ayarlaması45–46Motor kontrol modülü47–48DC/DC konvertörü / Hava
menfezi / E-TakviyeNo.Akım devresi49Arka kapı kontrol modülü50–51–52–53–54–55–56Marş motoru57–58–59Sol ön far (LED)60Soğutma fanı61–62–63–64–65Klima Sistemi

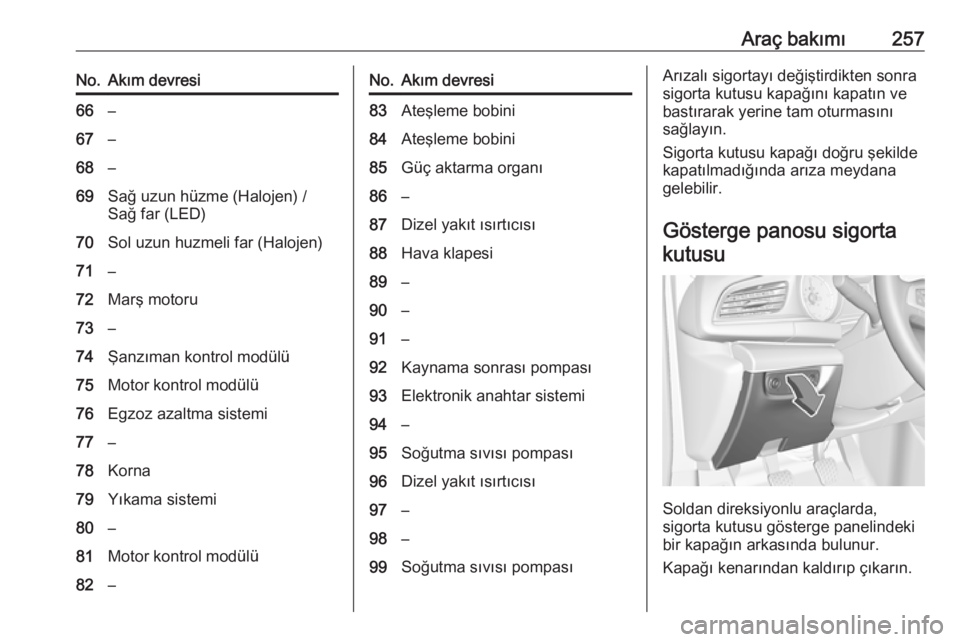

Araç bakımı257No.Akım devresi66–67–68–69Sağ uzun hüzme (Halojen) /
Sağ far (LED)70Sol uzun huzmeli far (Halojen)71–72Marş motoru73–74Şanzıman kontrol modülü75Motor kontrol modülü76Egzoz azaltma sistemi77–78Korna79Yıkama sistemi80–81Motor kontrol modülü82–No.Akım devresi83Ateşleme bobini84Ateşleme bobini85Güç aktarma organı86–87Dizel yakıt ısırtıcısı88Hava klapesi89–90–91–92Kaynama sonrası pompası93Elektronik anahtar sistemi94–95Soğutma sıvısı pompası96Dizel yakıt ısırtıcısı97–98–99Soğutma sıvısı pompasıArızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigortakutusu
Soldan direksiyonlu araçlarda,
sigorta kutusu gösterge panelindeki
bir kapağın arkasında bulunur.
Kapağı kenarından kaldırıp çıkarın.

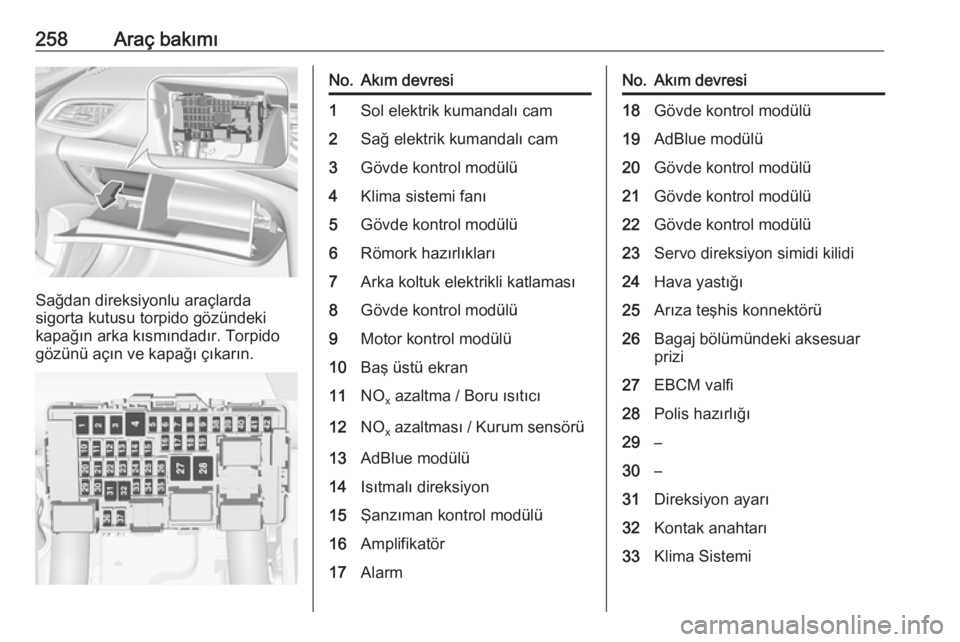

258Araç bakımı
Sağdan direksiyonlu araçlarda
sigorta kutusu torpido gözündeki
kapağın arka kısmındadır. Torpido
gözünü açın ve kapağı çıkarın.
No.Akım devresi1Sol elektrik kumandalı cam2Sağ elektrik kumandalı cam3Gövde kontrol modülü4Klima sistemi fanı5Gövde kontrol modülü6Römork hazırlıkları7Arka koltuk elektrikli katlaması8Gövde kontrol modülü9Motor kontrol modülü10Baş üstü ekran11NO x azaltma / Boru ısıtıcı12NO
x azaltması / Kurum sensörü13AdBlue modülü14Isıtmalı direksiyon15Şanzıman kontrol modülü16Amplifikatör17AlarmNo.Akım devresi18Gövde kontrol modülü19AdBlue modülü20Gövde kontrol modülü21Gövde kontrol modülü22Gövde kontrol modülü23Servo direksiyon simidi kilidi24Hava yastığı25Arıza teşhis konnektörü26Bagaj bölümündeki aksesuar
prizi27EBCM valfi28Polis hazırlığı29–30–31Direksiyon ayarı32Kontak anahtarı33Klima Sistemi
