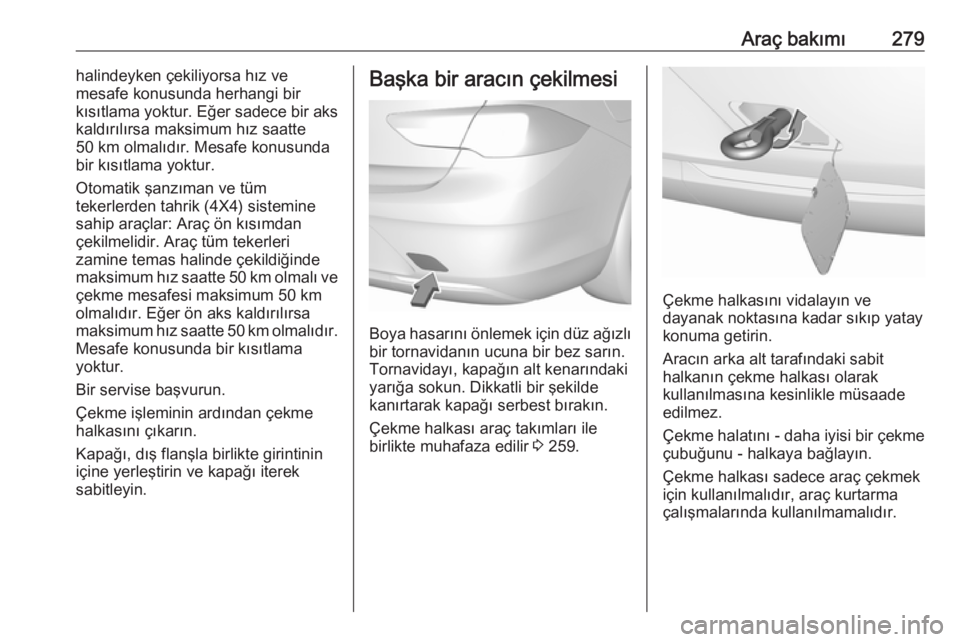

Araç bakımı279halindeyken çekiliyorsa hız ve
mesafe konusunda herhangi bir
kısıtlama yoktur. Eğer sadece bir aks
kaldırılırsa maksimum hız saatte
50 km olmalıdır. Mesafe konusunda
bir kısıtlama yoktur.
Otomatik şanzıman ve tüm
tekerlerden tahrik (4X4) sistemine
sahip araçlar: Araç ön kısımdan
çekilmelidir. Araç tüm tekerleri
zamine temas halinde çekildiğinde
maksimum hız saatte 50 km olmalı ve çekme mesafesi maksimum 50 km
olmalıdır. Eğer ön aks kaldırılırsa
maksimum hız saatte 50 km olmalıdır.
Mesafe konusunda bir kısıtlama
yoktur.
Bir servise başvurun.
Çekme işleminin ardından çekme
halkasını çıkarın.
Kapağı, dış flanşla birlikte girintinin
içine yerleştirin ve kapağı iterek
sabitleyin.Başka bir aracın çekilmesi
Boya hasarını önlemek için düz ağızlı bir tornavidanın ucuna bir bez sarın.
Tornavidayı, kapağın alt kenarındaki
yarığa sokun. Dikkatli bir şekilde
kanırtarak kapağı serbest bırakın.
Çekme halkası araç takımları ile
birlikte muhafaza edilir 3 259.
Çekme halkasını vidalayın ve
dayanak noktasına kadar sıkıp yatay
konuma getirin.
Aracın arka alt tarafındaki sabit
halkanın çekme halkası olarak
kullanılmasına kesinlikle müsaade
edilmez.
Çekme halatını - daha iyisi bir çekme
çubuğunu - halkaya bağlayın.
Çekme halkası sadece araç çekmek
için kullanılmalıdır, araç kurtarma
çalışmalarında kullanılmamalıdır.

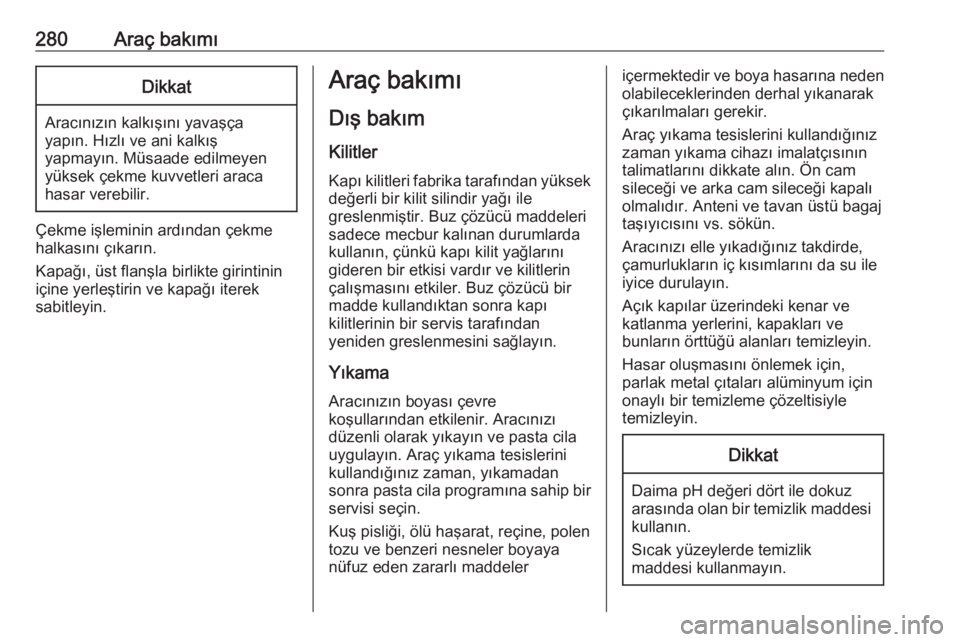

280Araç bakımıDikkat
Aracınızın kalkışını yavaşça
yapın. Hızlı ve ani kalkış
yapmayın. Müsaade edilmeyen
yüksek çekme kuvvetleri araca
hasar verebilir.
Çekme işleminin ardından çekme
halkasını çıkarın.
Kapağı, üst flanşla birlikte girintinin
içine yerleştirin ve kapağı iterek
sabitleyin.
Araç bakımı
Dış bakım
Kilitler Kapı kilitleri fabrika tarafından yüksekdeğerli bir kilit silindir yağı ile
greslenmiştir. Buz çözücü maddeleri
sadece mecbur kalınan durumlarda
kullanın, çünkü kapı kilit yağlarını gideren bir etkisi vardır ve kilitlerin
çalışmasını etkiler. Buz çözücü bir
madde kullandıktan sonra kapı
kilitlerinin bir servis tarafından
yeniden greslenmesini sağlayın.
Yıkama Aracınızın boyası çevre
koşullarından etkilenir. Aracınızı
düzenli olarak yıkayın ve pasta cila
uygulayın. Araç yıkama tesislerini kullandığınız zaman, yıkamadan
sonra pasta cila programına sahip bir
servisi seçin.
Kuş pisliği, ölü haşarat, reçine, polen
tozu ve benzeri nesneler boyaya
nüfuz eden zararlı maddeleriçermektedir ve boya hasarına neden
olabileceklerinden derhal yıkanarak
çıkarılmaları gerekir.
Araç yıkama tesislerini kullandığınız zaman yıkama cihazı imalatçısının
talimatlarını dikkate alın. Ön cam
sileceği ve arka cam sileceği kapalı
olmalıdır. Anteni ve tavan üstü bagaj
taşıyıcısını vs. sökün.
Aracınızı elle yıkadığınız takdirde,
çamurlukların iç kısımlarını da su ile
iyice durulayın.
Açık kapılar üzerindeki kenar ve
katlanma yerlerini, kapakları ve
bunların örttüğü alanları temizleyin.
Hasar oluşmasını önlemek için,
parlak metal çıtaları alüminyum için onaylı bir temizleme çözeltisiyle
temizleyin.Dikkat
Daima pH değeri dört ile dokuz
arasında olan bir temizlik maddesi
kullanın.
Sıcak yüzeylerde temizlik
maddesi kullanmayın.

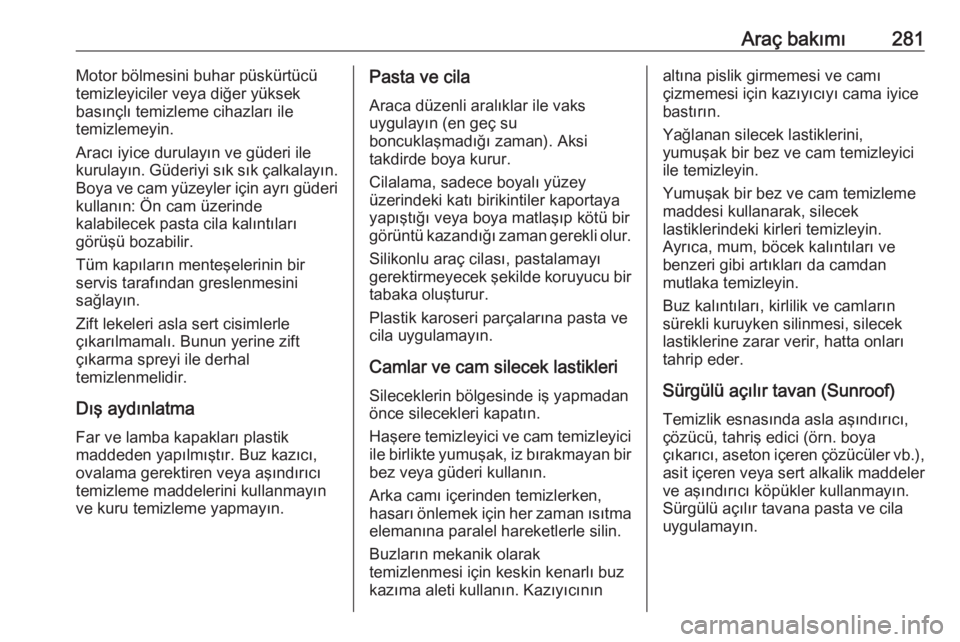

Araç bakımı281Motor bölmesini buhar püskürtücü
temizleyiciler veya diğer yüksek
basınçlı temizleme cihazları ile
temizlemeyin.
Aracı iyice durulayın ve güderi ile kurulayın. Güderiyi sık sık çalkalayın.
Boya ve cam yüzeyler için ayrı güderi kullanın: Ön cam üzerinde
kalabilecek pasta cila kalıntıları
görüşü bozabilir.
Tüm kapıların menteşelerinin bir
servis tarafından greslenmesini
sağlayın.
Zift lekeleri asla sert cisimlerle
çıkarılmamalı. Bunun yerine zift
çıkarma spreyi ile derhal
temizlenmelidir.
Dış aydınlatma
Far ve lamba kapakları plastik
maddeden yapılmıştır. Buz kazıcı,
ovalama gerektiren veya aşındırıcı
temizleme maddelerini kullanmayın
ve kuru temizleme yapmayın.Pasta ve cila
Araca düzenli aralıklar ile vaks
uygulayın (en geç su
boncuklaşmadığı zaman). Aksi
takdirde boya kurur.
Cilalama, sadece boyalı yüzey
üzerindeki katı birikintiler kaportaya
yapıştığı veya boya matlaşıp kötü bir
görüntü kazandığı zaman gerekli olur.
Silikonlu araç cilası, pastalamayı
gerektirmeyecek şekilde koruyucu bir
tabaka oluşturur.
Plastik karoseri parçalarına pasta ve
cila uygulamayın.
Camlar ve cam silecek lastikleri
Sileceklerin bölgesinde iş yapmadan
önce silecekleri kapatın.
Haşere temizleyici ve cam temizleyici ile birlikte yumuşak, iz bırakmayan bir bez veya güderi kullanın.
Arka camı içerinden temizlerken,
hasarı önlemek için her zaman ısıtma
elemanına paralel hareketlerle silin.
Buzların mekanik olarak
temizlenmesi için keskin kenarlı buz
kazıma aleti kullanın. Kazıyıcınınaltına pislik girmemesi ve camı
çizmemesi için kazıyıcıyı cama iyice
bastırın.
Yağlanan silecek lastiklerini,
yumuşak bir bez ve cam temizleyici
ile temizleyin.
Yumuşak bir bez ve cam temizleme
maddesi kullanarak, silecek
lastiklerindeki kirleri temizleyin.
Ayrıca, mum, böcek kalıntıları ve
benzeri gibi artıkları da camdan
mutlaka temizleyin.
Buz kalıntıları, kirlilik ve camların
sürekli kuruyken silinmesi, silecek
lastiklerine zarar verir, hatta onları
tahrip eder.
Sürgülü açılır tavan (Sunroof) Temizlik esnasında asla aşındırıcı,
çözücü, tahriş edici (örn. boya
çıkarıcı, aseton içeren çözücüler vb.),
asit içeren veya sert alkalik maddeler
ve aşındırıcı köpükler kullanmayın.
Sürgülü açılır tavana pasta ve cila
uygulamayın.

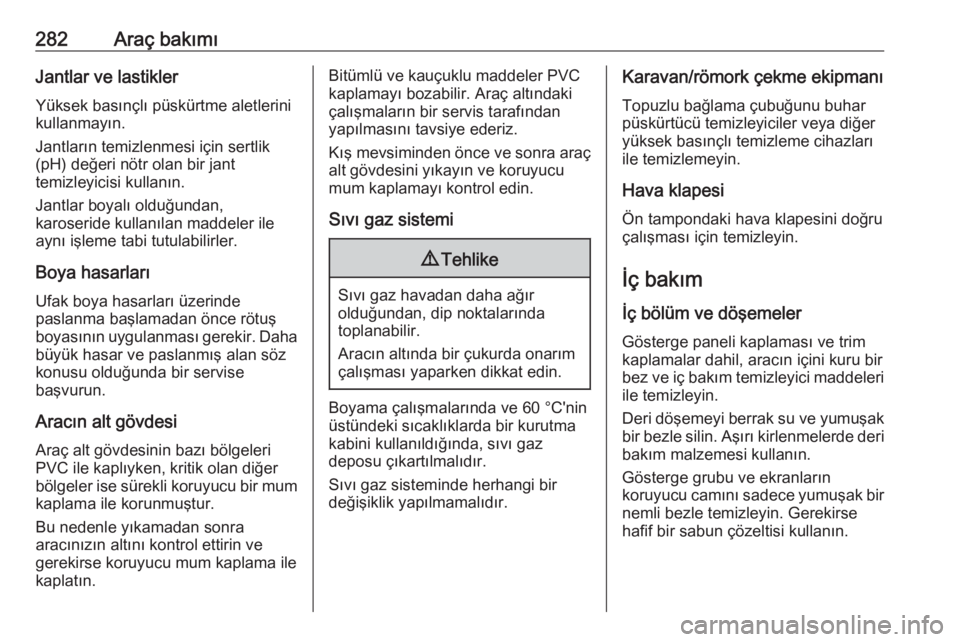

282Araç bakımıJantlar ve lastiklerYüksek basınçlı püskürtme aletlerini
kullanmayın.
Jantların temizlenmesi için sertlik
(pH) değeri nötr olan bir jant
temizleyicisi kullanın.
Jantlar boyalı olduğundan,
karoseride kullanılan maddeler ile
aynı işleme tabi tutulabilirler.
Boya hasarlarıUfak boya hasarları üzerinde
paslanma başlamadan önce rötuş
boyasının uygulanması gerekir. Daha
büyük hasar ve paslanmış alan söz
konusu olduğunda bir servise
başvurun.
Aracın alt gövdesi Araç alt gövdesinin bazı bölgeleri
PVC ile kaplıyken, kritik olan diğer bölgeler ise sürekli koruyucu bir mum
kaplama ile korunmuştur.
Bu nedenle yıkamadan sonra
aracınızın altını kontrol ettirin ve
gerekirse koruyucu mum kaplama ile
kaplatın.Bitümlü ve kauçuklu maddeler PVC
kaplamayı bozabilir. Araç altındaki
çalışmaların bir servis tarafından
yapılmasını tavsiye ederiz.
Kış mevsiminden önce ve sonra araç alt gövdesini yıkayın ve koruyucu
mum kaplamayı kontrol edin.
Sıvı gaz sistemi9 Tehlike
Sıvı gaz havadan daha ağır
olduğundan, dip noktalarında
toplanabilir.
Aracın altında bir çukurda onarım
çalışması yaparken dikkat edin.
Boyama çalışmalarında ve 60 °C'nin
üstündeki sıcaklıklarda bir kurutma kabini kullanıldığında, sıvı gaz
deposu çıkartılmalıdır.
Sıvı gaz sisteminde herhangi bir
değişiklik yapılmamalıdır.
Karavan/römork çekme ekipmanı
Topuzlu bağlama çubuğunu buhar
püskürtücü temizleyiciler veya diğer
yüksek basınçlı temizleme cihazları
ile temizlemeyin.
Hava klapesi
Ön tampondaki hava klapesini doğru
çalışması için temizleyin.
İç bakım İç bölüm ve döşemeler
Gösterge paneli kaplaması ve trim
kaplamalar dahil, aracın içini kuru bir
bez ve iç bakım temizleyici maddeleri ile temizleyin.
Deri döşemeyi berrak su ve yumuşak bir bezle silin. Aşırı kirlenmelerde deri
bakım malzemesi kullanın.
Gösterge grubu ve ekranların
koruyucu camını sadece yumuşak bir
nemli bezle temizleyin. Gerekirse
hafif bir sabun çözeltisi kullanın.

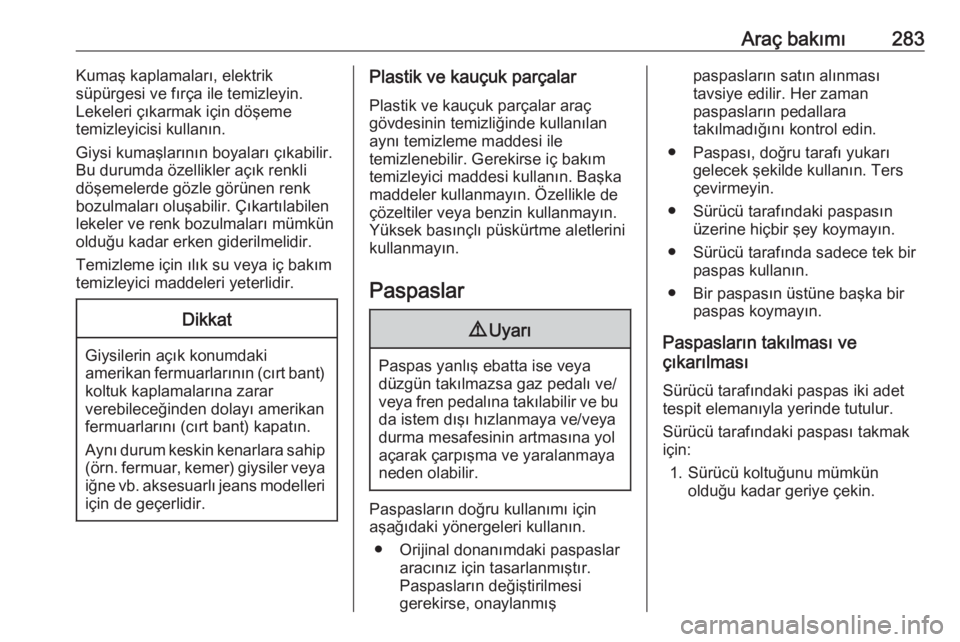

Araç bakımı283Kumaş kaplamaları, elektrik
süpürgesi ve fırça ile temizleyin.
Lekeleri çıkarmak için döşeme
temizleyicisi kullanın.
Giysi kumaşlarının boyaları çıkabilir.
Bu durumda özellikler açık renkli
döşemelerde gözle görünen renk
bozulmaları oluşabilir. Çıkartılabilen
lekeler ve renk bozulmaları mümkün
olduğu kadar erken giderilmelidir.
Temizleme için ılık su veya iç bakım
temizleyici maddeleri yeterlidir.Dikkat
Giysilerin açık konumdaki
amerikan fermuarlarının (cırt bant)
koltuk kaplamalarına zarar
verebileceğinden dolayı amerikan
fermuarlarını (cırt bant) kapatın.
Aynı durum keskin kenarlara sahip (örn. fermuar, kemer) giysiler veya
iğne vb. aksesuarlı jeans modelleri
için de geçerlidir.
Plastik ve kauçuk parçalar
Plastik ve kauçuk parçalar araç
gövdesinin temizliğinde kullanılan
aynı temizleme maddesi ile
temizlenebilir. Gerekirse iç bakım
temizleyici maddesi kullanın. Başka
maddeler kullanmayın. Özellikle de
çözeltiler veya benzin kullanmayın.
Yüksek basınçlı püskürtme aletlerini
kullanmayın.
Paspaslar9 Uyarı
Paspas yanlış ebatta ise veya
düzgün takılmazsa gaz pedalı ve/
veya fren pedalına takılabilir ve bu da istem dışı hızlanmaya ve/veya
durma mesafesinin artmasına yol
açarak çarpışma ve yaralanmaya
neden olabilir.
Paspasların doğru kullanımı için
aşağıdaki yönergeleri kullanın.
● Orijinal donanımdaki paspaslar aracınız için tasarlanmıştır.
Paspasların değiştirilmesi
gerekirse, onaylanmış
paspasların satın alınması
tavsiye edilir. Her zaman
paspasların pedallara
takılmadığını kontrol edin.
● Paspası, doğru tarafı yukarı gelecek şekilde kullanın. Tersçevirmeyin.
● Sürücü tarafındaki paspasın üzerine hiçbir şey koymayın.
● Sürücü tarafında sadece tek bir paspas kullanın.
● Bir paspasın üstüne başka bir paspas koymayın.
Paspasların takılması ve
çıkarılması
Sürücü tarafındaki paspas iki adet
tespit elemanıyla yerinde tutulur.
Sürücü tarafındaki paspası takmak
için:
1. Sürücü koltuğunu mümkün olduğu kadar geriye çekin.

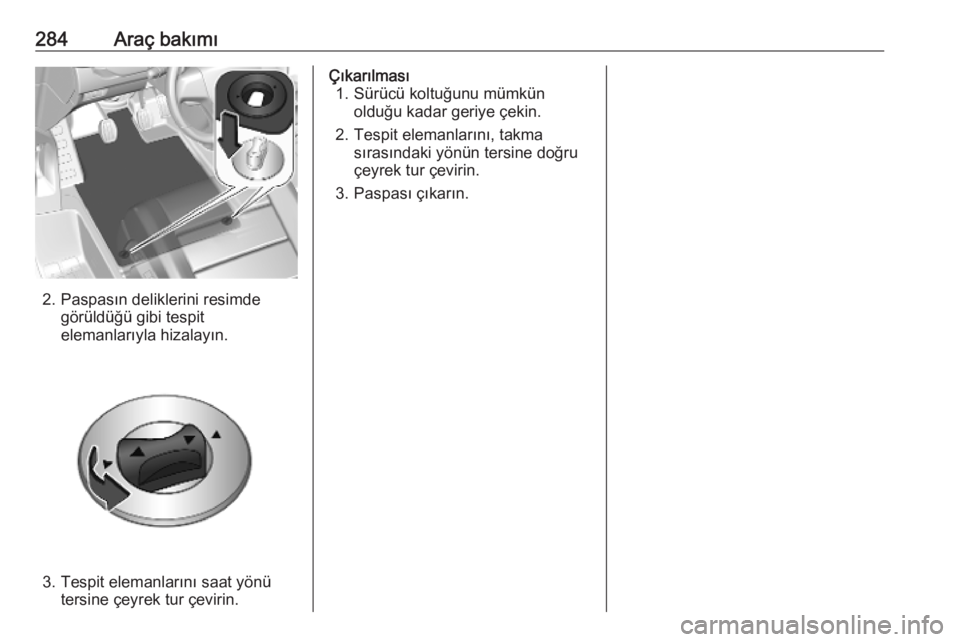

284Araç bakımı
2. Paspasın deliklerini resimdegörüldüğü gibi tespit
elemanlarıyla hizalayın.
3. Tespit elemanlarını saat yönü tersine çeyrek tur çevirin.
Çıkarılması1. Sürücü koltuğunu mümkün olduğu kadar geriye çekin.
2. Tespit elemanlarını, takma sırasındaki yönün tersine doğru
çeyrek tur çevirin.
3. Paspası çıkarın.

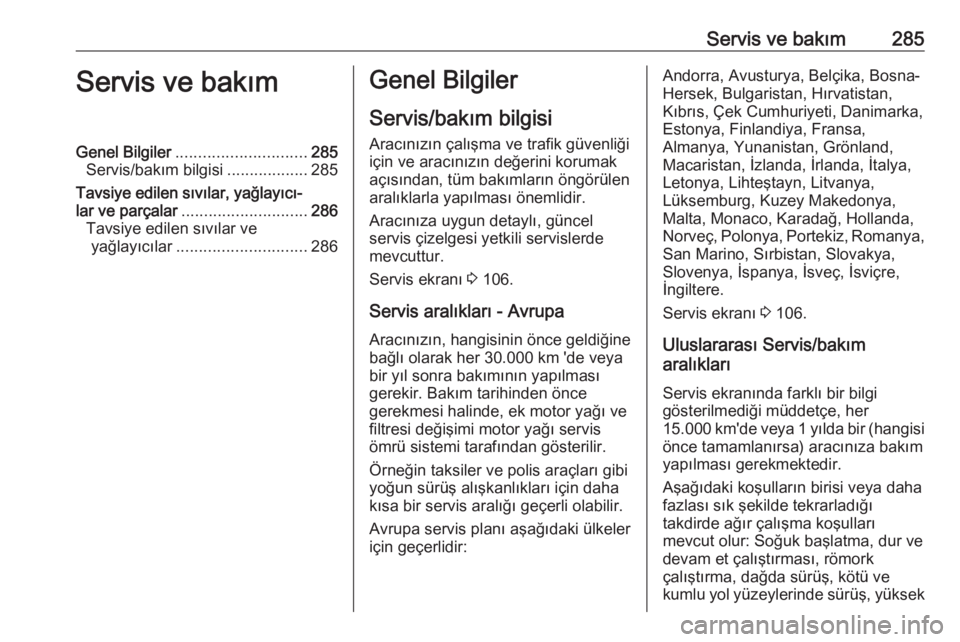

Servis ve bakım285Servis ve bakımGenel Bilgiler............................. 285
Servis/bakım bilgisi ..................285
Tavsiye edilen sıvılar, yağlayıcı‐ lar ve parçalar ............................ 286
Tavsiye edilen sıvılar ve yağlayıcılar ............................. 286Genel Bilgiler
Servis/bakım bilgisi Aracınızın çalışma ve trafik güvenliği
için ve aracınızın değerini korumak
açısından, tüm bakımların öngörülen aralıklarla yapılması önemlidir.
Aracınıza uygun detaylı, güncel
servis çizelgesi yetkili servislerde
mevcuttur.
Servis ekranı 3 106.
Servis aralıkları - Avrupa Aracınızın, hangisinin önce geldiğinebağlı olarak her 30.000 km 'de veya
bir yıl sonra bakımının yapılması
gerekir. Bakım tarihinden önce
gerekmesi halinde, ek motor yağı ve
filtresi değişimi motor yağı servis
ömrü sistemi tarafından gösterilir.
Örneğin taksiler ve polis araçları gibi yoğun sürüş alışkanlıkları için daha
kısa bir servis aralığı geçerli olabilir.
Avrupa servis planı aşağıdaki ülkeler
için geçerlidir:Andorra, Avusturya, Belçika, Bosna-
Hersek, Bulgaristan, Hırvatistan,
Kıbrıs, Çek Cumhuriyeti, Danimarka,
Estonya, Finlandiya, Fransa,
Almanya, Yunanistan, Grönland,
Macaristan, İzlanda, İrlanda, İtalya,
Letonya, Lihteştayn, Litvanya,
Lüksemburg, Kuzey Makedonya,
Malta, Monaco, Karadağ, Hollanda,
Norveç, Polonya, Portekiz, Romanya,
San Marino, Sırbistan, Slovakya,
Slovenya, İspanya, İsveç, İsviçre,
İngiltere.
Servis ekranı 3 106.
Uluslararası Servis/bakım
aralıkları
Servis ekranında farklı bir bilgi
gösterilmediği müddetçe, her
15.000 km'de veya 1 yılda bir (hangisi önce tamamlanırsa) aracınıza bakım
yapılması gerekmektedir.
Aşağıdaki koşulların birisi veya daha
fazlası sık şekilde tekrarladığı
takdirde ağır çalışma koşulları
mevcut olur: Soğuk başlatma, dur ve
devam et çalıştırması, römork
çalıştırma, dağda sürüş, kötü ve
kumlu yol yüzeylerinde sürüş, yüksek

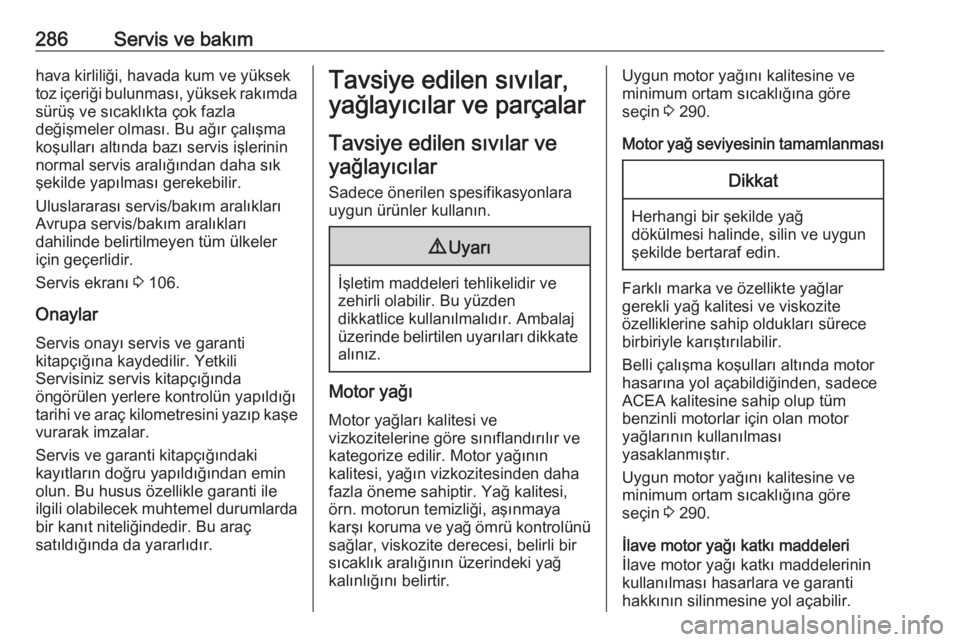

286Servis ve bakımhava kirliliği, havada kum ve yüksektoz içeriği bulunması, yüksek rakımda sürüş ve sıcaklıkta çok fazla
değişmeler olması. Bu ağır çalışma koşulları altında bazı servis işlerinin
normal servis aralığından daha sık
şekilde yapılması gerekebilir.
Uluslararası servis/bakım aralıkları
Avrupa servis/bakım aralıkları
dahilinde belirtilmeyen tüm ülkeler
için geçerlidir.
Servis ekranı 3 106.
Onaylar
Servis onayı servis ve garanti
kitapçığına kaydedilir. Yetkili
Servisiniz servis kitapçığında
öngörülen yerlere kontrolün yapıldığı
tarihi ve araç kilometresini yazıp kaşe vurarak imzalar.
Servis ve garanti kitapçığındaki kayıtların doğru yapıldığından emin
olun. Bu husus özellikle garanti ile
ilgili olabilecek muhtemel durumlarda bir kanıt niteliğindedir. Bu araç
satıldığında da yararlıdır.Tavsiye edilen sıvılar,
yağlayıcılar ve parçalar
Tavsiye edilen sıvılar veyağlayıcılar
Sadece önerilen spesifikasyonlara uygun ürünler kullanın.9 Uyarı
İşletim maddeleri tehlikelidir ve
zehirli olabilir. Bu yüzden
dikkatlice kullanılmalıdır. Ambalaj
üzerinde belirtilen uyarıları dikkate alınız.
Motor yağı
Motor yağları kalitesi ve
vizkozitelerine göre sınıflandırılır ve kategorize edilir. Motor yağının
kalitesi, yağın vizkozitesinden daha
fazla öneme sahiptir. Yağ kalitesi,
örn. motorun temizliği, aşınmaya
karşı koruma ve yağ ömrü kontrolünü
sağlar, viskozite derecesi, belirli bir
sıcaklık aralığının üzerindeki yağ
kalınlığını belirtir.
Uygun motor yağını kalitesine ve
minimum ortam sıcaklığına göre
seçin 3 290.
Motor yağ seviyesinin tamamlanmasıDikkat
Herhangi bir şekilde yağ
dökülmesi halinde, silin ve uygun
şekilde bertaraf edin.
Farklı marka ve özellikte yağlar
gerekli yağ kalitesi ve viskozite
özelliklerine sahip oldukları sürece
birbiriyle karıştırılabilir.
Belli çalışma koşulları altında motor
hasarına yol açabildiğinden, sadece
ACEA kalitesine sahip olup tüm
benzinli motorlar için olan motor
yağlarının kullanılması
yasaklanmıştır.
Uygun motor yağını kalitesine ve
minimum ortam sıcaklığına göre
seçin 3 290.
İlave motor yağı katkı maddeleri
İlave motor yağı katkı maddelerinin
kullanılması hasarlara ve garanti
hakkının silinmesine yol açabilir.

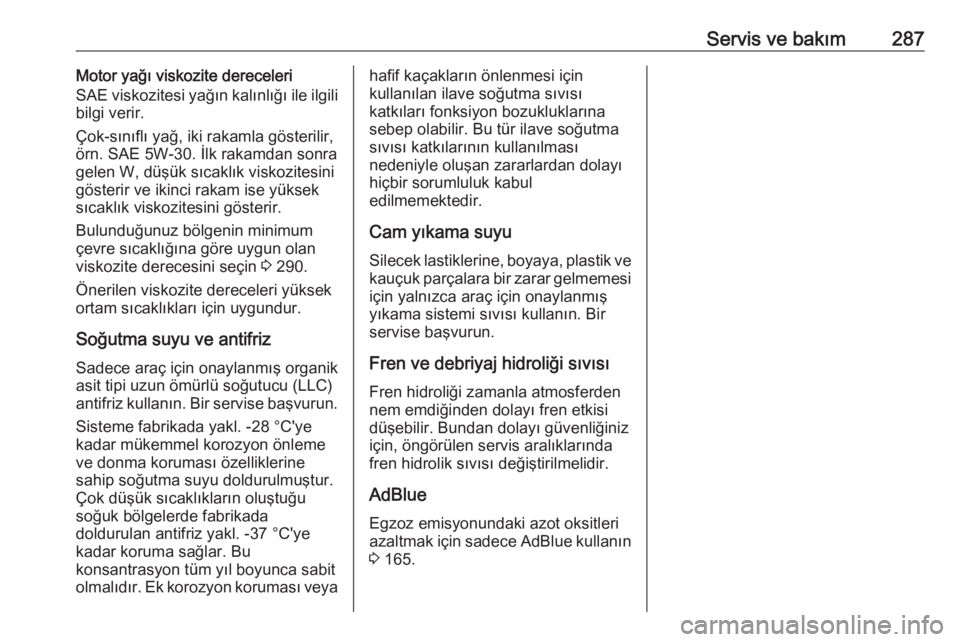

Servis ve bakım287Motor yağı viskozite dereceleri
SAE viskozitesi yağın kalınlığı ile ilgili
bilgi verir.
Çok-sınıflı yağ, iki rakamla gösterilir,
örn. SAE 5W-30. İlk rakamdan sonra
gelen W, düşük sıcaklık viskozitesini gösterir ve ikinci rakam ise yüksek
sıcaklık viskozitesini gösterir.
Bulunduğunuz bölgenin minimum
çevre sıcaklığına göre uygun olan
viskozite derecesini seçin 3 290.
Önerilen viskozite dereceleri yüksek
ortam sıcaklıkları için uygundur.
Soğutma suyu ve antifriz Sadece araç için onaylanmış organik
asit tipi uzun ömürlü soğutucu (LLC)
antifriz kullanın. Bir servise başvurun.
Sisteme fabrikada yakl. -28 °C'ye kadar mükemmel korozyon önleme
ve donma koruması özelliklerine
sahip soğutma suyu doldurulmuştur.
Çok düşük sıcaklıkların oluştuğu
soğuk bölgelerde fabrikada
doldurulan antifriz yakl. -37 °C'ye
kadar koruma sağlar. Bu
konsantrasyon tüm yıl boyunca sabit
olmalıdır. Ek korozyon koruması veyahafif kaçakların önlenmesi için
kullanılan ilave soğutma sıvısı
katkıları fonksiyon bozukluklarına
sebep olabilir. Bu tür ilave soğutma
sıvısı katkılarının kullanılması
nedeniyle oluşan zararlardan dolayı
hiçbir sorumluluk kabul
edilmemektedir.
Cam yıkama suyuSilecek lastiklerine, boyaya, plastik ve
kauçuk parçalara bir zarar gelmemesi
için yalnızca araç için onaylanmış
yıkama sistemi sıvısı kullanın. Bir
servise başvurun.
Fren ve debriyaj hidroliği sıvısıFren hidroliği zamanla atmosferden
nem emdiğinden dolayı fren etkisi
düşebilir. Bundan dolayı güvenliğiniz
için, öngörülen servis aralıklarında
fren hidrolik sıvısı değiştirilmelidir.
AdBlue Egzoz emisyonundaki azot oksitleri
azaltmak için sadece AdBlue kullanın
3 165.

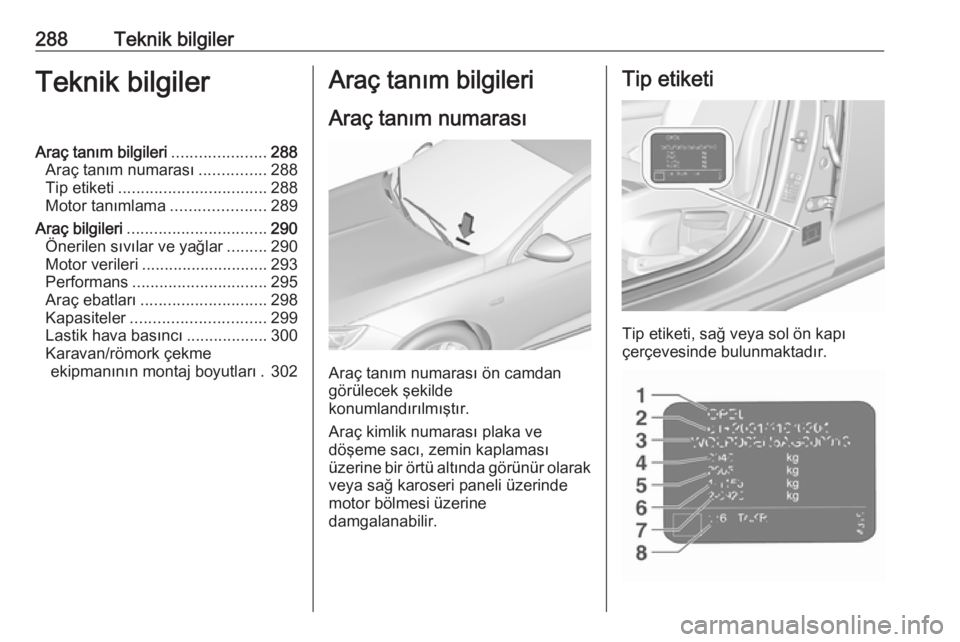

288Teknik bilgilerTeknik bilgilerAraç tanım bilgileri.....................288
Araç tanım numarası ...............288
Tip etiketi ................................. 288
Motor tanımlama .....................289
Araç bilgileri ............................... 290
Önerilen sıvılar ve yağlar .........290
Motor verileri ............................ 293
Performans .............................. 295
Araç ebatları ............................ 298
Kapasiteler .............................. 299
Lastik hava basıncı ..................300
Karavan/römork çekme ekipmanının montaj boyutları . 302Araç tanım bilgileri
Araç tanım numarası
Araç tanım numarası ön camdan
görülecek şekilde
konumlandırılmıştır.
Araç kimlik numarası plaka ve
döşeme sacı, zemin kaplaması
üzerine bir örtü altında görünür olarak
veya sağ karoseri paneli üzerinde
motor bölmesi üzerine
damgalanabilir.
Tip etiketi
Tip etiketi, sağ veya sol ön kapı
çerçevesinde bulunmaktadır.
