OPEL KARL 2015.75 Īpašnieka rokasgrāmata (in Latvian)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
180 Automašīnas kopšana
3 Aizmugurējais atkausētājs
4Ārējā atpakaļskata spoguļa
sildītājs
5 Jumta lūka
6 Pastāvīgi mainīgas pārnesumkārbas vadības
modulis
7 Masas gaisa plūsmas sensors
8 Papildu sildītāja sūknis
9 Bremžu pretbloķēšanas sistēmas vārsts
10 Regulējama sprieguma vadība
11 Atpakaļskata kamera
12 –
13 –
14 Dzinēja vadības modulis/ pārnesumkārbas vadības
modulis
15 Degvielas inžektora vadības modulis/starteris
16 Degvielas sūkņa motors
17 Motora vadības modulis1 18 Motora vadības modulis2
19 Inžektors, aizdedze
20 Gaisa kondicionēšanas
sistēma
21 Intelektiskais akumulatoru baterijas sensors
22 Elektriskais stūres bloķēšanas mehānisms
23 Dzesēšanas ventilatora zemais iestatījums
24 –
25 Ārējā atpakaļskata spoguļa
slēdzis
26 Dzinēja vadības modulis/ automatizētas manuālās
pārnesumkārbas modulis
27 Elektromagnētiskais tvertnes ventilācijas vārsts
28 Bremžu pedāļa slēdzis
29 Papildu pasažiera uztveršana
30 Priekšējo lukturu līmeņa regulēšanas motors
31 Signāltaure 32 Priekšējais miglas lukturis
33 Tālā
gaisma, kreisā
34 Tālā gaisma, labā
35 –
36 Aizmugurējā tīrītāja motors
37 Kreisās puses līkumu izgaismošanas lukturis
38 Mazgāšanas sistēmas sūkņa motors
39 Labās puses līkumu izgaismošanas lukturis
40 –
41 –
42 2. starteris
43 Panelī ievietots elektriskais
centrs
44 Automatizētā manuālā
pārnesumkārba
45 1. starteris
46 Bremžu pretbloķēšanas sistēmas sūknis
47 Dzesēšanas ventilatora augstais iestatījums

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Automašīnas kopšana 181
48 Priekšējo tīrītāju motors
49 Panelīievietots elektriskā
centra piederums/RAP
jauda
Instrumentu paneļa droši-
nātāju bloks
Automašīnās ar kreisās puses
vadību drošinātāju bloks atrodas
instrumentu panelī aiz sīklietu
novietnes.
Atveriet sīklietu novietni, piespiediet
fiksatorus, nolokiet sīklietu novietni
uz leju un noņemiet to.
Nr. Elektriskā ķēde
1 Onstar
2 HVAC modulis 3 Kontrolmērinstrumentu
panelis
4 Pastāvīgi mainīgas pārnesumkārbas vadības
modulis
5 Radio
6 1. virsbūves vadības modulis (CVT izslēgšana un
iedarbināšana)
7 Brīdinājums par sānu aklo zonu/aizmugures
atvieglotas parkošanās
sistēma
8 Datu saites savienojums
9 Elektriskais stūres bloķēšanas mehānisms
10 Uztveršanas un diagnostikas modulis
11 DC-DC pārveidotājs
12 –
13 Electironic maksas savākšanas sistēma
14 Lineārais jaudas modulis
15 Pasīvā iekāpšana un
pasīvā iedarbināšana

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
182 Automašīnas kopšana

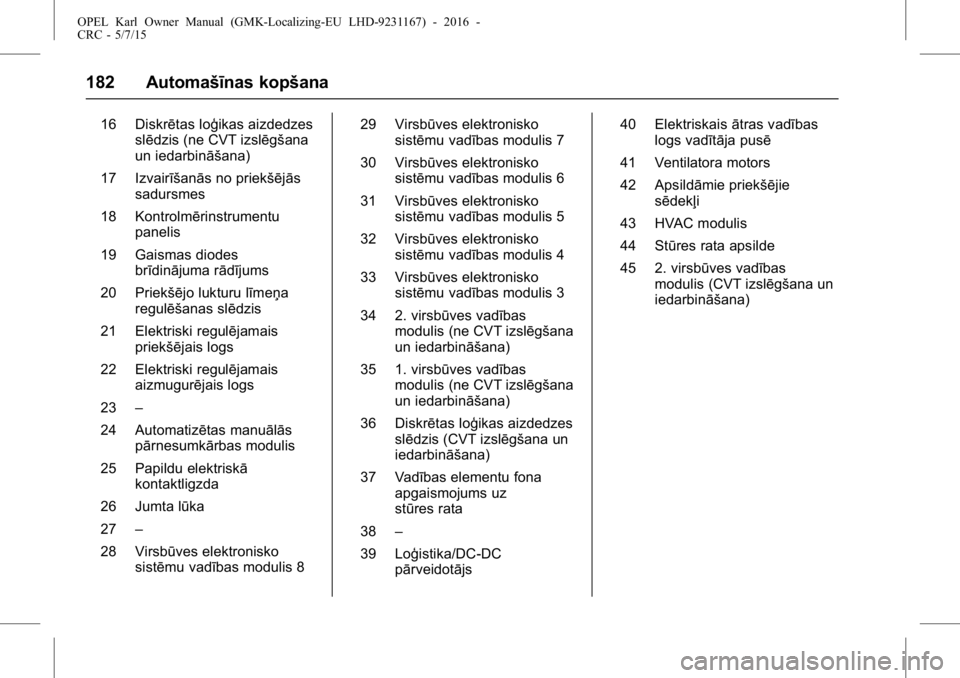

16 Diskrētas loģikas aizdedzesslēdzis (ne CVT izslēgšana
un iedarbināšana)
17 Izvairīšanās no priekšējās sadursmes
18 Kontrolmērinstrumentu panelis
19 Gaismas diodes brīdinājuma rādījums
20 Priekšējo lukturu līmeņa regulēšanas slēdzis
21 Elektriski regulējamais priekšējais logs
22 Elektriski regulējamais aizmugurējais logs
23 –
24 Automatizētas manuālās pārnesumkārbas modulis
25 Papildu elektriskā kontaktligzda
26 Jumta lūka
27 –
28 Virsbūves elektronisko sistēmu vadības modulis 8 29 Virsbūves elektronisko
sistēmu vadības modulis 7
30 Virsbūves elektronisko sistēmu vadības modulis 6
31 Virsbūves elektronisko sistēmu vadības modulis 5
32 Virsbūves elektronisko sistēmu vadības modulis 4
33 Virsbūves elektronisko sistēmu vadības modulis 3
34 2. virsbūves vadības modulis (ne CVT izslēgšana
un iedarbināšana)
35 1. virsbūves vadības modulis (ne CVT izslēgšana
un iedarbināšana)
36 Diskrētas loģikas aizdedzes slēdzis (CVT izslēgšana un
iedarbināšana)
37 Vadības elementu fona apgaismojums uz
stūres rata
38 –
39 Loģistika/DC-DC pārveidotājs 40 Elektriskais
ātras vadības
logs vadītāja pusē
41 Ventilatora motors
42 Apsildāmie priekšējie sēdekļi
43 HVAC modulis
44 Stūres rata apsilde
45 2. virsbūves vadības modulis (CVT izslēgšana un
iedarbināšana)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Automašīnas kopšana 183

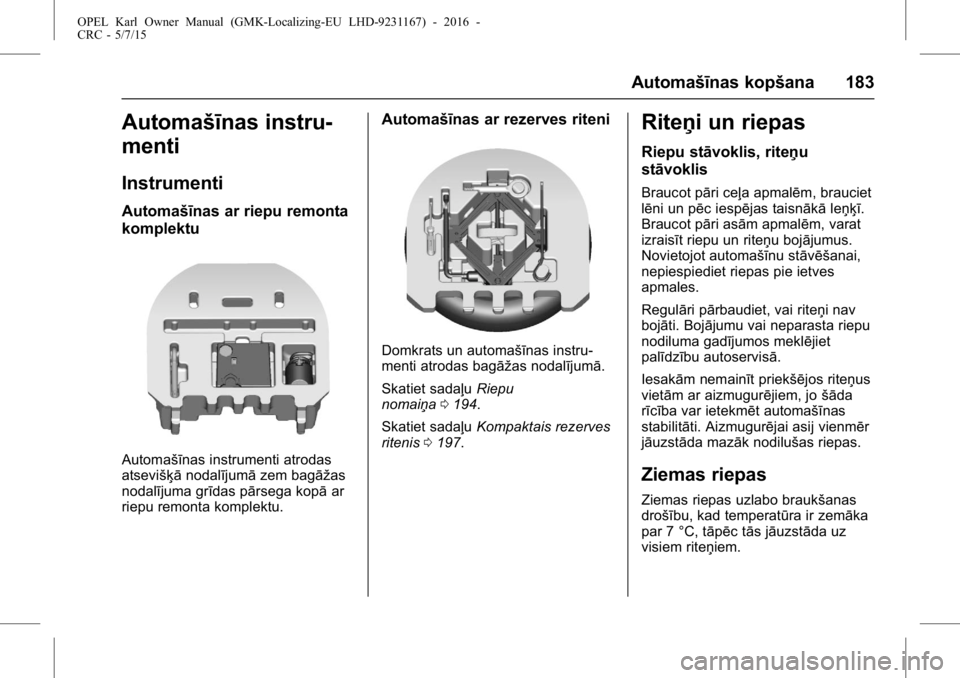

Automašīnas instru-
menti
Instrumenti
Automašīnas ar riepu remonta
komplektu
Automašīnas instrumenti atrodas
atsevišķānodalījumā zem bagāžas
nodalījuma grīdas pārsega kopā ar
riepu remonta komplektu.
Automašīnas ar rezerves riteni
Domkrats un automašīnas instru-
menti atrodas bagāžas nodalījumā.
Skatiet sadaļu Riepu
nomaiņa 0194.
Skatiet sadaļu Kompaktais rezerves
ritenis 0197.
Riteņi un riepas
Riepu stāvoklis, riteņu
stāvoklis
Braucot pāri ceļa apmalēm, brauciet
lēni un pēc iespējas taisnākā leņķī.
Braucot pāri asām apmalēm, varat
izraisīt riepu un riteņu bojājumus.
Novietojot automašīnu stāvēšanai,
nepiespiediet riepas pie ietves
apmales.
Regulāri pārbaudiet, vai riteņi nav
bojāti. Bojājumu vai neparasta riepu
nodiluma gadījumos meklējiet
palīdzību autoservisā.
Iesakām nemainīt priekšējos riteņus
vietām ar aizmugurējiem, jo šāda
rīcība var ietekmēt automašīnas
stabilitāti. Aizmugurējai asij vienmēr
jāuzstāda mazāk nodilušas riepas.
Ziemas riepas
Ziemas riepas uzlabo braukšanas
drošību, kad temperatūra ir zemāka
par 7 °C, tāpēc tās jāuzstāda uz
visiem riteņiem.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
184 Automašīnas kopšana
Piestiprinietātruma ierobežojuma
uzlīmi vadītāja redzamības laukā
atbilstoši jūsu valstī spēkāesoša-
jiem noteikumiem.

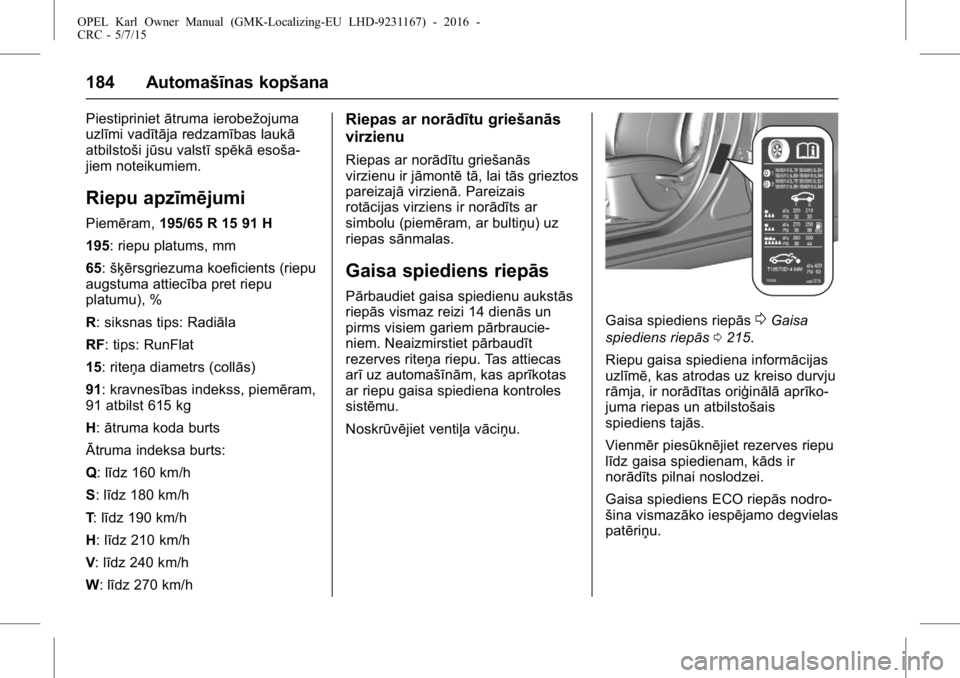

Riepu apzīmējumi
Piemēram, 195/65 R 15 91 H
195: riepu platums, mm
65: šķērsgriezuma koeficients (riepu
augstuma attiecība pret riepu
platumu), %
R: siksnas tips: Radiāla
RF: tips: RunFlat
15: riteņa diametrs (collās)
91: kravnesības indekss, piemēram,
91 atbilst 615 kg
H: ātruma koda burts
Ātruma indeksa burts:
Q: līdz 160 km/h
S: līdz 180 km/h
T : līdz 190 km/h
H: līdz 210 km/h
V : līdz 240 km/h
W: līdz 270 km/h
Riepas ar norādītu griešanās
virzienu
Riepas ar norādītu griešanās
virzienu ir jāmontē tā, lai tās grieztos
pareizajā virzienā. Pareizais
rotācijas virziens ir norādīts ar
simbolu (piemēram, ar bultiņu) uz
riepas sānmalas.
Gaisa spiediens riepās
Pārbaudiet gaisa spiedienu aukstās
riepās vismaz reizi 14 dienās un
pirms visiem gariem pārbraucie-
niem. Neaizmirstiet pārbaudīt
rezerves riteņa riepu. Tas attiecas
arī uz automašīnām, kas aprīkotas
ar riepu gaisa spiediena kontroles
sistēmu.
Noskrūvējiet ventiļa vāciņu.
Gaisa spiediens riepās0Gaisa
spiediens riepās 0215.
Riepu gaisa spiediena informācijas
uzlīmē, kas atrodas uz kreiso durvju
rāmja, ir norādītas oriģinālā aprīko-
juma riepas un atbilstošais
spiediens tajās.
Vienmēr piesūknējiet rezerves riepu
līdz gaisa spiedienam, kāds ir
norādīts pilnai noslodzei.
Gaisa spiediens ECO riepās nodro-
šina vismazāko iespējamo degvielas
patēriņu.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Automašīnas kopšana 185
Nepareizs gaisa spiediens riepās
ietekmēdrošību, automašīnas
vadāmību, komfortu un degvielas
ekonomiju, kā arīpalielina riepu
nolietojumu.
Gaisa spiediens riepās atšķiras
atkarībā no aprīkojuma veida. Lai
noteiktu pareizo gaisa spiediena
vērtību, ievērojiet šādu procedūru:
1. Nosakiet dzinēja identifikatora kodu.
0Engine Data (Motora
dati) 0213
2. Nosakiet attiecīgo riepu.
Riepu spiediena tabulās ir norādītas
visas iespējamās riepu kombinācijas
0Gaisa spiediens riepās 0215
Jūsu automašīnai apstiprinātās
riepas skatiet EEK atbilstības sertifi-
kātā, kas izsniegts kopā ar jūsu
automašīnu, vai arī citos valsts
reģistrācijas dokumentos.
Vadītājs ir atbildīgs par gaisa
spiediena riepās pareizu noregu-
lēšanu.
{Brīdinājums
Ja spiediens ir pārāk zems, tas
var izraisīt riepu pārmērīgu uzkar-
šanu un iekšējus bojājumus, kas
savukārt var izraisīt protektora
atdalīšanos un pat riepas
pārsprāgšanu, braucot lielā
ātrumā.
Ja jūsu automašīna ir aprīkota ar
riepu gaisa spiediena kontroles
sistēmu, pirms riepu gaisa spiediena
samazināšanas vai palielināšanas
izslēdziet aizdedzi.
Pēc riepu spiediena noregulēšanas
ieslēdziet aizdedzi un atlasiet atbil-
stošo iestatījumu vadītāja informā-
cijas centra lapā Tire load (Riepu
slodze),
0Vadītāja informācijas
centrs (DIC) 076.
Riepu gaisa spiediena
uzraudzības sistēma
Kad automašīnas ātrums pārsniedz
noteiktu robežvērtību, riepu gaisa
spiediena kontroles sistēma (TPMS)
ik pēc minūtes pārbauda gaisa
spiedienu visās četrās riepās.
Uzmanību
Riepu gaisa spiediena kontroles
sistēma tikai brīdina par zema
spiediena apstākļiem un neaizstāj
regulāru riepu apkopi, kas jāveic
vadītājam.
Visiem riteņiem jābūt aprīkotiem ar
spiediena sensoriem un riepām
piepumpētām līdz norādītajam
spiedienam.
Piezīme
Valstīs, kurās riepu gaisa spiediena
kontroles sistēmas lietošana
paredzēta likumā, lietojot ar
spiediena sensoriem neaprīkotus
riteņus, automašīnas tipa apstiprinā-
jums nav spēkā.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
186 Automašīnas kopšana

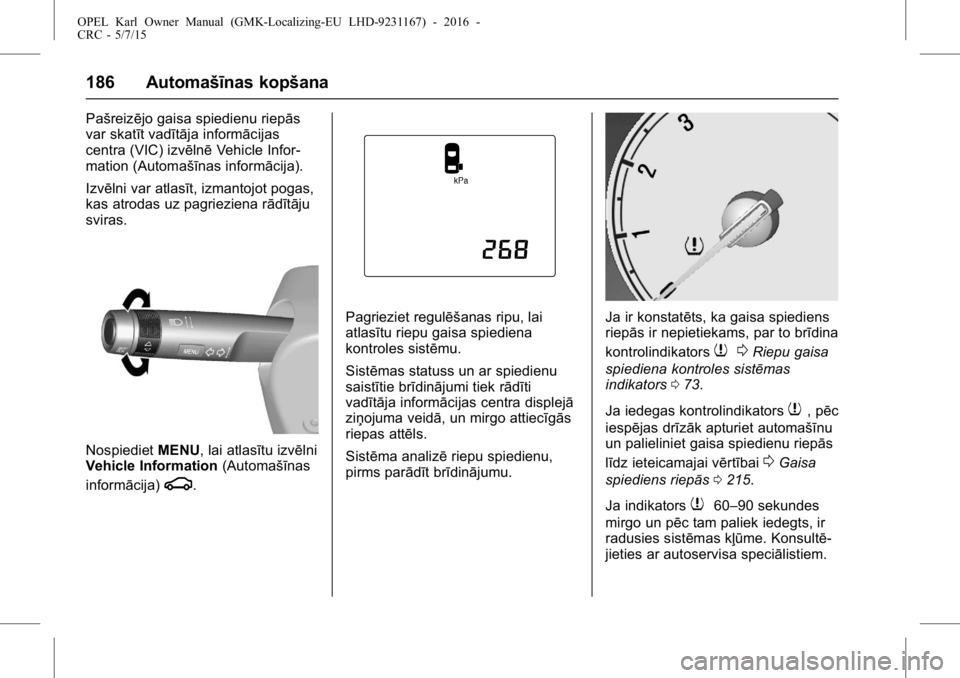

Pašreizējo gaisa spiedienu riepās
var skatīt vadītāja informācijas
centra (VIC) izvēlnēVehicle Infor-
mation (Automašīnas informācija).
Izvēlni var atlasīt, izmantojot pogas,
kas atrodas uz pagrieziena rādītāju
sviras.
Nospiediet MENU, lai atlasītu izvēlni
Vehicle Information (Automašīnas
informācija)
g.
Pagrieziet regulēšanas ripu, lai
atlasītu riepu gaisa spiediena
kontroles sistēmu.
Sistēmas statuss un ar spiedienu
saistītie brīdinājumi tiek rādīti
vadītāja informācijas centra displejā
ziņojuma veidā, un mirgo attiecīgās
riepas attēls.
Sistēma analizē riepu spiedienu,
pirms parādīt brīdinājumu.Ja ir konstatēts, ka gaisa spiediens
riepās ir nepietiekams, par to brīdina
kontrolindikators
7 0Riepu gaisa
spiediena kontroles sistēmas
indikators 073.
Ja iedegas kontrolindikators
7, pēc
iespējas drīzāk apturiet automašīnu
un palieliniet gaisa spiedienu riepās
līdz ieteicamajai vērtībai
0Gaisa
spiediens riepās 0215.
Ja indikators
760–90 sekundes
mirgo un pēc tam paliek iedegts, ir
radusies sistēmas kļūme. Konsultē-
jieties ar autoservisa speciālistiem.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Automašīnas kopšana 187
Kad ieteicamais gaisa spiediens
riepās būs sasniegts, iespējams, tā
vērtība vadītāja informācijas centrā
tiks atspoguļota tikai pēc zināma
braukšanas laika.Šajālaikā var būt
iedegts kontrolindikators
7.
Ja kontrolindikators
7iedegas
zemākā temperatūrā un nodziest
pēc zināma braukšanas laika, tas
var norādīt uz pazeminātu
spiedienu. Pārbaudiet gaisa
spiedienu riepās.
Automašīnas paziņojumi
0Vehicle
Messages (Automašīnas
paziņojumi) 081.
Pirms gaisa spiediena samazinā-
šanas vai palielināšanas izslēdziet
aizdedzi.
Uzstādiet tikai riteņus ar spiediena
sensoriem; pretējā gadījumā
gaisa spiediens riepās netiek
rādīts un ir pastāvīgi iedegts
kontrolindikators
7. Pagaidu rezerves ritenis nav
aprīkots ar spiediena sensoriem.
Riepu gaisa spiediena kontroles
sistēma nekontrolē
spiedienušo
riteņu riepās. Iedegas kontrolindika-
tors
7. Gaisa spiediens pārējo trīs
riteņu riepās joprojām tiek
kontrolēts.
Tirdzniecībā pieejamie riepu
remonta komplekti, kuros ir izman-
toti šķidrie hermetizējošie līdzekļi,
var negatīvi iespaidot sistēmas
darbību. Ražotājrūpnīcas apstipri-
nātus remonta komplektus drīkst
izmantot.
Riepu gaisa spiediena kontroles
sistēmas darbības traucējumus var
izraisīt arī jaudīgasārējās radioie-
rīces.
Katrā riepu maiņas reizē ir
jādemontē riepu gaisa spiediena
kontroles sistēmas sensori un jāveic
to apkope. Skrūvētajiem sensoriem:
nomainiet ventiļa serdeni un blīvgre-
dzenu. Nogrieztajiem sensoriem:
nomainiet visu ventiļa pamatni.
Automašīnas slodzes statuss
Noregulējiet gaisa spiedienu riepās
atbilstoši automašīnas slodzei un
saskaņā ar riepu spiediena informā-
cijas uzlīmi vai riepu spiediena
diagrammu
0Gaisa spiediens
riepās 0215 un atlasiet attiecīgo
iestatījumu vadītāja informācijas
centra izvēlnē Tire Load (Riepu
slodze) un Vehicle Information
(Automašīnas informācija)
0
Vadītāja informācijas centrs
(DIC) 076.
Šis iestatījums ir atsauce gaisa
spiedienam riepās.
Izvēlne Tyre Load (Riepu slodze)
parādās tikai gadījumā, ja automa-
šīna stāv uz vietas un ir ieslēgta
stāvbremze.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
188 Automašīnas kopšana
Atlasiet:
.Lokomfortablam spiedienam, ne
vairāk kā 3 cilvēkiem
. Eco Eco spiedienam, ne vairāk
kā 3 cilvēkiem
. Himaksimālai slodzei
Riepu gaisa spiediena uzrau-
dzības sistēmas (TPMS)
sensoru atrašanās vietas
reģistrācijas process
Katram TPMS sensoram ir unikāls
identifikācijas kods. Pēc riepu
rotācijas vai visa riteņu komplekta
nomaiņas, kā arītad, ja ir nomainīts
viens vai vairāki TPMS sensori, identifikācijas kods ir jāsaskaņo ar
jauno riepas/riteņa pozīciju. TPMS
sensoru saskaņošana ir jāveic arī
pēc rezerves riepas nomaiņas pret
parasto riepu, kurā
ir TPMS
sensors.
Darbības kļūmes kontrolindikators
un brīdinājuma ziņojums vai kods
nodzisīs nākamajā aizdedzes ciklā.
Sensorus saskaņo ar riepas/riteņa
pozīcijām, izmantojot TPMS atkār-
totas apgūšanas rīku, šādāsecībā:
Priekšējā kreisāriepa, priekšējā
labā riepa, aizmugurējā labāriepa
un aizmugurējā kreisāriepa.
Iedegas pašlaik aktīvajai pozīcijai
atbilstošais pagrieziena rādītājs, līdz
sensors ir saskaņots.
Sazinieties ar autoservisu, lai veiktu
tehnisko apkopi vai iegādātos atkār-
totas apgūšanas instrumentu.
Pirmās riepas/ riteņa sensora reģis-
trēšanu sistēmā var veikt divas
minūtes, un visu riepu/riteņu
sensorus ir jāpiereģistrē sistēmā
piecu minūšu laikā. Ja atrašanās
vietas reģistrēšanas process aizņem
ilgāku laiku, tas tiek pārtraukts un ir
jārestartē. TMPS sensoru atrašanās vietas
reģistrācijas process ir
šāds:
1. Aktivizējiet stāvbremzi.
2. Ieslēdziet aizdedzi.
3. Pārslēdziet selektora sviru neitrālajā pozīcijā;
4. Izmantojiet pagrieziena rādītāju sviras taustiņu MENU, lai
vadītāja informācijas centrā
atlasītu izvēlni Vehicle Infor-
mation (Automašīnas infor-
mācija).
5. Pagrieziet regulēšanas ritenīti, lai ritinātu līdz riepu spiediena
izvēlnei.
6. Nospiediet SET/CLR, lai sāktu
sensoru saskaņošanu. Tiek
parādīts paziņojums, kurā tiek
pieprasīts apstiprināt šo
procesu.
7. Vēlreiz nospiediet SET/CLR,
lai apstiprinātu atlasi. Divreiz
atskan signāltaures signāls, lai
apstiprinātu, ka uztvērējs
darbojas atkārtotas apgūšanas
režīmā.
8. Sāciet ar priekšējo kreiso riepu.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Automašīnas kopšana 189
9. Novietojiet atkārtotāsapmācības instrumentu pret
riepas sānu sienu blakus
ventilim. Pēc tam nospiediet
pogu, lai aktivizētu TPMS
sensoru. Īsie signāltaures
skaņas signāli norāda uz to, ka
šī sensora identifikācijas kods
ir reģistrēts šim riepas un riteņa
stāvoklim.
10. Turpiniet ar priekšējo labo riepu un atkārtojiet 9. punktā aprak-
stīto procedūru.
11. Turpiniet ar aizmugurējo labo riepu un atkārtojiet 9. punktā
aprakstīto procedūru.
12. Turpiniet ar aizmugurējo kreiso riepu un atkārtojiet 9. punktā
aprakstīto procedūru. Divreiz
atskan signāltaures signāls,
norādot, ka sensora identifikā-
cijas kods ir saskaņots ar
aizmugurējo kreiso riepu un ka
TPMS sensoru saskaņošana ir
pabeigta.
13. Izslēdziet aizdedzi. 14. Piesūknējiet visas
četras riepas
līdz ieteicamajam gaisa
spiediena līmenim, kas
norādīts riepu spiediena
uzlīmē.
15. Nodrošiniet, lai riepu slodzes statuss būtu iestatīts saskaņā
ar atlasīto spiedienu
0Vadītāja
informācijas centrs (DIC) 076.
Atkarība no temperatūras
Gaisa spiediens riepās ir atkarīgs
no riepu temperatūras. Braukšanas
laikā riepu temperatūra un spiediens
palielinās. Riepu informācijas uzlīmē
un riepu spiediena diagrammā
norādītās riepu gaisa spiediena
vērtības attiecas uz aukstām riepām
(20 °C). Temperatūrai pieaugot par
10 °C, spiediens pieaug par gandrīz
10 kPa. Tas jāņem vērā, pārbaudiet
siltas riepas.
Vadītāja informācijas centrā tiek
rādīts faktiskais gaisa spiediens
riepās. Atdzisušai riepai tiek rādīta
samazināta vērtība —tānenorāda
uz gaisa noplūdi.
Protektora rievas dziļums
Periodiski pārbaudiet riepu protek-
tora rievas dziļumu.
Drošības apsvērumu dēļ riepas ir
jāmaina, kad protektora rievas
dziļums ir 2-3 mm (ziemas
riepām —4 mm).
Drošības apsvērumu dēļ ieteicams,
lai vienas ass pretējo riteņu protek-
tora rievas dziļuma atšķirības
nepārsniegtu 2 mm.
Likumā atļautais minimālais protek-
tora rievas dziļums (1,6 mm) ir
sasniegts tad, kad riepas protektors
ir nodilis līdz kādam no protektora
