180 Bilpleie
4. Still jekken på nødvendighøyde. Sett den like under
jekkpunktet, og sikre slik at den
ikke kan gli.
Sett på jekkhåndtaket og sveiv
håndtaket med jekken riktig
innrettet til hjulet går klart av
bakken.
5. Skru ut hjulboltene.
6. Skift hjulet.
7. Skru på hjulboltene.
8. Senk bilen.
9. Pass på at den plasseres sikkert og trekk til alle boltene i
kryssrekkefølge. Tiltrekkings-
moment er 140 Nm. 10. Rett inn ventilåpningen i
hjulkapselen på stålfelgen i
forhold til dekkventilen før du
setter den på.
Monter hjulbolthettene eller
midtkapselen på lettmetall-
felgen.
11. Monter jekkepunktdekslet.
12. Legg bort og sikre det skiftede hjulet, verktøyet og adapteren
for de låsbare hjulboltene .
13. Kontroller dekktrykket til det nymonterte hjulet og hjulbol-
tens tiltrekkingsmoment
snarest mulig.
Få skiftet ut eller reparert det
defekte dekket snarest mulig.
Jekkstilling for løfteplattform
Plassering av bakre arm for løfte-
plattform plassert sentrert under
utsparingen i terskelen.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Bilpleie 181
Fremre armstilling på løfteplatt-
formen ved understellet.
Kompakt reservehjul
Noen biler er utstyrt med et dekkre-
parasjonssett i stedet for reser-
vehjul.
Dersom det monteres et reservehjul
som er annerledes enn de andre
hjulene, kan dette hjulet klassifi-
seres som et midlertidig reservehjul,
og de tilsvarende hastighetsgren-
sene vil da gjelde, selv om dette
ikke indikeres på noen etiketter.Be om hjelp i et verksted for å
kontrollere den gjeldende hastig-
hetsgrensen.
Reservehjulet har stålfelg.
Merk
Bruk av et reservehjul som er
mindre enn de andre hjulene eller
sammen med vinterdekk kan
påvirke kjøreegenskapene. Få
skiftet ut det defekte dekket
snarest mulig.
Reservehjulet ligger under gulvkled-
ningen i bagasjerommet. Det er
festet i reservehjulsbrønnen med en
vingebolt.
Reservehjulsbrønnen er ikke
konstruert for alle dekkdimensjoner
som er tillatt. Hvis et hjul som er
bredere enn reservehjulet må
oppbevares i reservehjulsbrønnen
etter hjulskift, kan gulvkledningen
legges over hjulet som stikker opp.
Nødhjul
Bruk av reservehjul kan påvirke
kjøreegenskapene. Få skiftet ut eller
reparert det defekte dekket snarest
mulig.
Monter bare ett nødhjul. Ikke kjør
fortere enn 80 km/t. Kjør langsomt i
svinger. Må ikke brukes over
lengre tid.
Feste et utskiftet hjul i bagasje-
rommet med en stropp
Bruk stroppen som finnes i verktøy-
settet.
Bilens verktøysett
0Verktøy
0168.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
182 Bilpleie
1. Ta ut bagasjeromsdekselet, ogløft opp bagasjeromsgulvet.
Plasser verktøykassen og det
skadde hjulet slik at de står
oppreist i rommet for verktøy-
kassen.
2. Trekk opp utløserknappen på toppen av bakseteryggen og
skyv framover.
3. Plasser sløyfeenden avstroppen fra verktøykassen
gjennom seterygglåsen.
4. Trekk stroppens krokende gjennom sløyfen og trekk den
til stroppen er sikkert festet til
seterygglåsen.
5. Trekk tilbake ryggen påbaksetene.
6. Monter kroken på bakluke- låsen.
7. Trekk til stroppen og sikre den med bøylen.
Bruk av startkabler
Bruk aldri hurtiglader til starting.
Når batteriet er flatt, kan motoren
startes ved hjelp av startkabler og
batteriet i en annen bil.
{Advarsel
Vær svært forsiktig når du starter
bilen med startkabler. Avvik fra
anvisningene under kan føre til
personskader eller materielle
skader som følge av at batteriet
eksploderer, eller skade på det
elektriske anlegget i begge
bilene.
Unngå kontakt med øyne, hud,
tekstiler og lakkerte flater.
Væsken inneholder svovelsyre
som kan forårsake personskader
og materielle skader ved direkte
kontakt.
. Unngå gnister eller åpen ild i
nærheten av batteriet.
. Et utladet batteri kan fryse
allerede ved temperatur på 0 °C.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Bilpleie 183
Avis det frosne batteriet før start-
kablene tilkobles.
. Bruk vernebriller og beskyttende
klær ved håndtering av batteriet.
. Bruk et hjelpebatteri med samme
spenning (12 volt). Kapasiteten
(Ah) må ikke være vesentlig
lavere enn i det utladede
batteriet.
. Bruk startkabler med isolerte
klemmer og et tverrsnitt på minst
16 mm² (25 mm² for diesel).
. Koble ikke det utladede batteriet
fra det elektriske anlegget i
bilen.
. Slå av alle unødvendige strøm-
forbrukere.
. Bøy deg aldri over batteriet
under arbeidet.
. Klemmen på den ene kabelen
må ikke komme i berøring med
klemmen på den andre kabelen.
. Bilene får ikke berøre hverandre
under starthjelpen.
. Trekk til håndbremsen, og sett
manuelt gir i fri og automatgir i P. .
Åpne beskyttelseshetten på den
positive klemmen på begge
bilbatteriene.
Rekkefølge for tilkobling av kabler:
1. Koble den røde kabel til plusspolen på starthjelpbat-
teriet.
2. Koble den andre enden av den røde kabelen til plusspolen på
det utladede batteriet.
3. Koble den svarte kabelen til minuspolen på starthjelpbat-
teriet. 4. Koble den andre enden av den
svarte kabelen til et jordings-
punkt på bilen, f.eks. motor-
blokken eller en motorfestebolt.
Koble til så langt som mulig fra
det utladede batteriet.
Avstanden må være minst 60
cm (24 tommer).
Plasser kablene slik at de ikke
kommer i berøring med roterende
deler i motorrommet.
Starte motoren: 1. Start motoren i bilen som leverer startstrøm.
2. Start den andre motoren etter 5 minutter. Startforsøk på maksi-
malt 15 sekunder og med 1
minutts mellomrom mellom
hvert forsøk.
3. La begge motorene gå på tomgang med tilkoblede kabler
i ca. 3 minutter.
4. Slå på strømforbrukere (f.eks. hovedlys, oppvarmbar bakrute)
i bilen som mottar startstrøm.
5. Koble fra kablene i nøyaktig motsatt rekkefølge.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
184 Bilpleie

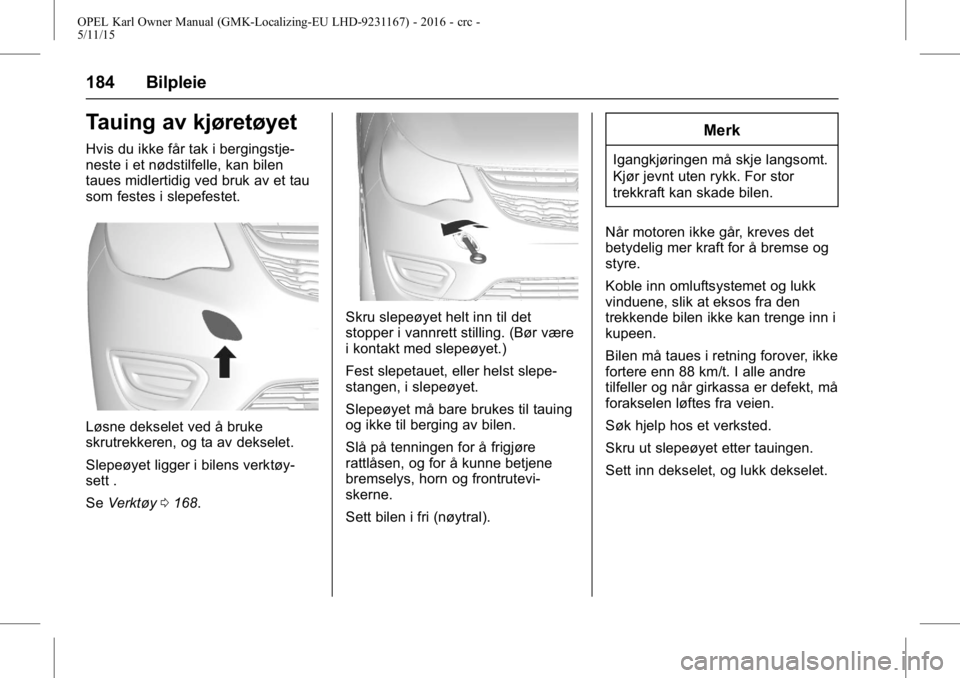

Tauing av kjøretøyet
Hvis du ikke får tak i bergingstje-
neste i et nødstilfelle, kan bilen
taues midlertidig ved bruk av et tau
som festes i slepefestet.
Løsne dekselet ved å bruke
skrutrekkeren, og ta av dekselet.
Slepeøyet ligger i bilens verktøy-
sett .
SeVerktøy 0168.
Skru slepeøyet helt inn til det
stopper i vannrett stilling. (Bør være
i kontakt med slepeøyet.)
Fest slepetauet, eller helst slepe-
stangen, i slepeøyet.
Slepeøyet må bare brukes til tauing
og ikke til berging av bilen.
Slå på tenningen for å frigjøre
rattlåsen, og for å kunne betjene
bremselys, horn og frontrutevi-
skerne.
Sett bilen i fri (nøytral).
Merk
Igangkjøringen må skje langsomt.
Kjør jevnt uten rykk. For stor
trekkraft kan skade bilen.
Når motoren ikke går, kreves det
betydelig mer kraft for å bremse og
styre.
Koble inn omluftsystemet og lukk
vinduene, slik at eksos fra den
trekkende bilen ikke kan trenge inn i
kupeen.
Bilen må taues i retning forover, ikke
fortere enn 88 km/t. I alle andre
tilfeller og når girkassa er defekt, må
forakselen løftes fra veien.
Søk hjelp hos et verksted.
Skru ut slepeøyet etter tauingen.
Sett inn dekselet, og lukk dekselet.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Bilpleie 185
Pleie av bilens
utseende
Utvendig pleie
Låser
Låsene er smurt fabrikken fra fabrik-
kens side med låsesylinderfett av
høy kvalitet. Bruk bare avisings-
middel når det er helt nødvendig,
ettersom det fjerner sylinderfettet og
virker negativt inn på låsefunk-
sjonen. La et verksted smøre låsene
med fett etter bruk av avisings-
middel.
Vask
Bilens lakk er utsatt for miljøpåvirk-
ninger. Bilen må derfor vaskes og
vokses regelmessig. Velg et
program med voksing ved bruk av
bilvaskeautomater.
Fugleekskrementer, døde insekter,
kvae, blomsterstøv og lignende må
straks vaskes bort, siden de
inneholder aggressive bestanddeler
som kan skade billakken.Ved bruk av bilvaskeautomater må
anvisningene fra vaskeautomatpro-
dusenten følges. Slå av frontrutevi-
skere og bakrutevisker. Lås bilen,
slik at ikke tanklokkdekselet kan
åpnes. Ta av antennen og utvendig
tilbehør som f.eks. takstativ o.l.
Hvis du vasker bilen for hånd, må
du spyle innsiden av hjulkassene
grundig.
Rengjør også kanter og falser samt
øvrige lakkflater som kommer til
syne når dører og panser åpnes.
Merk
Bruk alltid rengjøringsmiddel med
pH-verdi på 4 til 9.
Bruk ikke rengjøringsmidler på
varme overflater.
Få dørhengslene smurt på et
verksted.
Ikke rengjør motorrommet med
dampvasker eller høytrykksspyler. Spyl og tørk bilen grundig. Skyll
pusseskinnet hyppig. Bruk forskjel-
lige skinn for lakkerte og glassflater:
Rester av voks på vinduene
reduserer utsikten.
Ikke fjern asfaltflekker med harde
gjenstander. Benytt asfaltfjerner i
sprayform på lakkerte flater.
Lykter
Frontlykt- og andre lyktedeksler er
laget av plast.
Bruk ikke slipende eller kaustiske
midler samt isskrape, og rengjør
dem ikke tørt.
Polering og voksing
Voks bilen regelmessig (senest når
ikke vannet preller av lenger). Ellers
vil lakken tørke ut.
Polering er bare nødvendig når
lakken har blitt matt, eller hvis
partikler har festet seg i den.
Lakkpolish med silikon danner en
beskyttende hinne som gjør voksing
unødvendig.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
186 Bilpleie

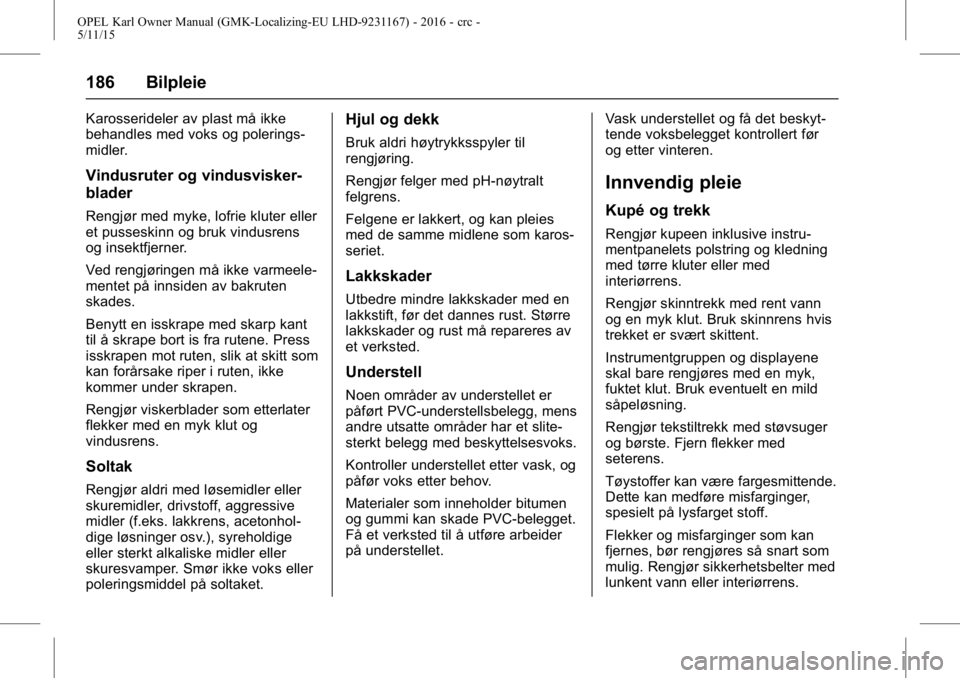

Karosserideler av plast må ikke
behandles med voks og polerings-
midler.
Vindusruter og vindusvisker-
blader
Rengjør med myke, lofrie kluter eller
et pusseskinn og bruk vindusrens
og insektfjerner.
Ved rengjøringen må ikke varmeele-
mentet på innsiden av bakruten
skades.
Benytt en isskrape med skarp kant
til å skrape bort is fra rutene. Press
isskrapen mot ruten, slik at skitt som
kan forårsake riper i ruten, ikke
kommer under skrapen.
Rengjør viskerblader som etterlater
flekker med en myk klut og
vindusrens.
Soltak
Rengjør aldri med løsemidler eller
skuremidler, drivstoff, aggressive
midler (f.eks. lakkrens, acetonhol-
dige løsninger osv.), syreholdige
eller sterkt alkaliske midler eller
skuresvamper. Smør ikke voks eller
poleringsmiddel på soltaket.
Hjul og dekk
Bruk aldri høytrykksspyler til
rengjøring.
Rengjør felger med pH-nøytralt
felgrens.
Felgene er lakkert, og kan pleies
med de samme midlene som karos-
seriet.
Lakkskader
Utbedre mindre lakkskader med en
lakkstift, før det dannes rust. Større
lakkskader og rust må repareres av
et verksted.
Understell
Noen områder av understellet er
påført PVC-understellsbelegg, mens
andre utsatte områder har et slite-
sterkt belegg med beskyttelsesvoks.
Kontroller understellet etter vask, og
påfør voks etter behov.
Materialer som inneholder bitumen
og gummi kan skade PVC-belegget.
Få et verksted til å utføre arbeider
på understellet.Vask understellet og få det beskyt-
tende voksbelegget kontrollert før
og etter vinteren.
Innvendig pleie
Kupé og trekk
Rengjør kupeen inklusive instru-
mentpanelets polstring og kledning
med tørre kluter eller med
interiørrens.
Rengjør skinntrekk med rent vann
og en myk klut. Bruk skinnrens hvis
trekket er svært skittent.
Instrumentgruppen og displayene
skal bare rengjøres med en myk,
fuktet klut. Bruk eventuelt en mild
såpeløsning.
Rengjør tekstiltrekk med støvsuger
og børste. Fjern flekker med
seterens.
Tøystoffer kan være fargesmittende.
Dette kan medføre misfarginger,
spesielt på lysfarget stoff.
Flekker og misfarginger som kan
fjernes, bør rengjøres så snart som
mulig. Rengjør sikkerhetsbelter med
lunkent vann eller interiørrens.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Bilpleie 187
Merk
Lukk eventuelle borrelåser,
ettersom åpne borrelåser på
klesplagg kan skade
setetrekkene.
Det samme gjelder klær med
deler med skarpe kanter, for
eksempel glidelåser, belter eller
jeans med nagler.
Plast- og gummideler
Plast- og gummideler kan pleies
med de samme midlene som brukes
på karosseriet. Benytt eventuelt
interiørrens. Benytt ingen andre
midler. Unngå spesielt bruk av
løsemidler og bensin. Bruk aldri
høytrykksspyler til rengjøring.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15

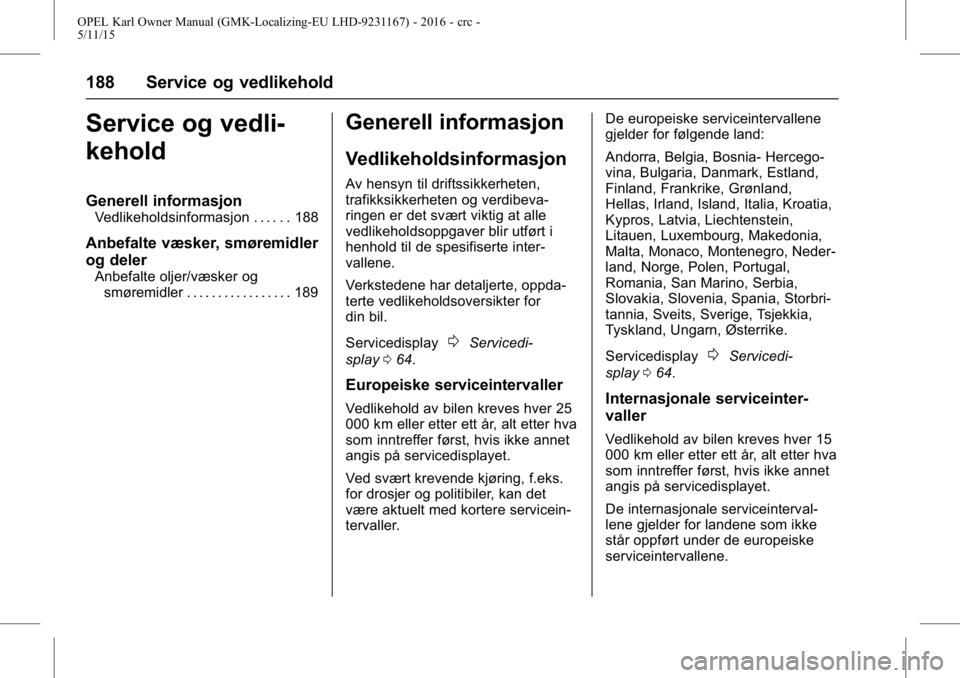

188 Service og vedlikehold
Service og vedli-
kehold
Generell informasjon
Vedlikeholdsinformasjon . . . . . . 188
Anbefalte væsker, smøremidler
og deler
Anbefalte oljer/væsker ogsmøremidler . . . . . . . . . . . . . . . . . 189
Generell informasjon
Vedlikeholdsinformasjon
Av hensyn til driftssikkerheten,
trafikksikkerheten og verdibeva-
ringen er det svært viktig at alle
vedlikeholdsoppgaver blir utført i
henhold til de spesifiserte inter-
vallene.
Verkstedene har detaljerte, oppda-
terte vedlikeholdsoversikter for
din bil.
Servicedisplay
0Servicedi-
splay 064.
Europeiske serviceintervaller
Vedlikehold av bilen kreves hver 25
000 km eller etter ett år, alt etter hva
som inntreffer først, hvis ikke annet
angis på servicedisplayet.
Ved svært krevende kjøring, f.eks.
for drosjer og politibiler, kan det
være aktuelt med kortere servicein-
tervaller. De europeiske serviceintervallene
gjelder for følgende land:
Andorra, Belgia, Bosnia- Hercego-
vina, Bulgaria, Danmark, Estland,
Finland, Frankrike, Grønland,
Hellas, Irland, Island, Italia, Kroatia,
Kypros, Latvia, Liechtenstein,
Litauen, Luxembourg, Makedonia,
Malta, Monaco, Montenegro, Neder-
land, Norge, Polen, Portugal,
Romania, San Marino, Serbia,
Slovakia, Slovenia, Spania, Storbri-
tannia, Sveits, Sverige, Tsjekkia,
Tyskland, Ungarn, Østerrike.
Servicedisplay
0Servicedi-
splay 064.
Internasjonale serviceinter-
valler
Vedlikehold av bilen kreves hver 15
000 km eller etter ett år, alt etter hva
som inntreffer først, hvis ikke annet
angis på servicedisplayet.
De internasjonale serviceinterval-
lene gjelder for landene som ikke
står oppført under de europeiske
serviceintervallene.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15

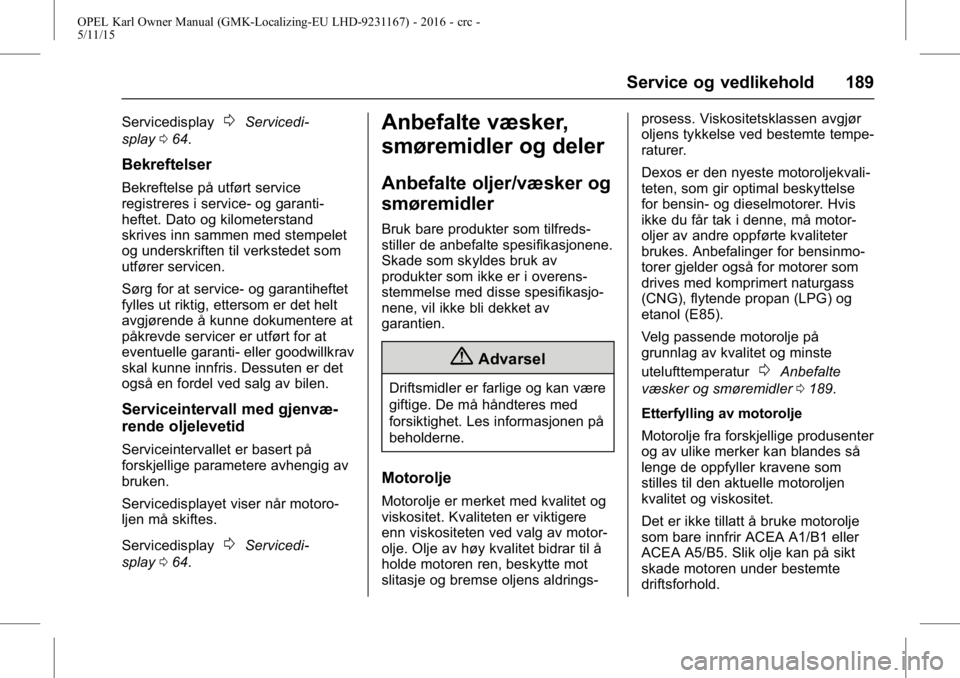

Service og vedlikehold 189
Servicedisplay0Servicedi-
splay 064.
Bekreftelser
Bekreftelse på utført service
registreres i service- og garanti-
heftet. Dato og kilometerstand
skrives inn sammen med stempelet
og underskriften til verkstedet som
utfører servicen.
Sørg for at service- og garantiheftet
fylles ut riktig, ettersom er det helt
avgjørende å kunne dokumentere at
påkrevde servicer er utført for at
eventuelle garanti- eller goodwillkrav
skal kunne innfris. Dessuten er det
også en fordel ved salg av bilen.
Serviceintervall med gjenvæ-
rende oljelevetid
Serviceintervallet er basert på
forskjellige parametere avhengig av
bruken.
Servicedisplayet viser når motoro-
ljen må skiftes.
Servicedisplay
0Servicedi-
splay 064.
Anbefalte væsker,
smøremidler og deler
Anbefalte oljer/væsker og
smøremidler
Bruk bare produkter som tilfreds-
stiller de anbefalte spesifikasjonene.
Skade som skyldes bruk av
produkter som ikke er i overens-
stemmelse med disse spesifikasjo-
nene, vil ikke bli dekket av
garantien.
{Advarsel
Driftsmidler er farlige og kan være
giftige. De må håndteres med
forsiktighet. Les informasjonen på
beholderne.
Motorolje
Motorolje er merket med kvalitet og
viskositet. Kvaliteten er viktigere
enn viskositeten ved valg av motor-
olje. Olje av høy kvalitet bidrar til å
holde motoren ren, beskytte mot
slitasje og bremse oljens aldrings- prosess. Viskositetsklassen avgjør
oljens tykkelse ved bestemte tempe-
raturer.
Dexos er den nyeste motoroljekvali-
teten, som gir optimal beskyttelse
for bensin- og dieselmotorer. Hvis
ikke du får tak i denne, må motor-
oljer av andre oppførte kvaliteter
brukes. Anbefalinger for bensinmo-
torer gjelder også for motorer som
drives med komprimert naturgass
(CNG), flytende propan (LPG) og
etanol (E85).
Velg passende motorolje på
grunnlag av kvalitet og minste
utelufttemperatur
0Anbefalte
væsker og smøremidler 0189.
Etterfylling av motorolje
Motorolje fra forskjellige produsenter
og av ulike merker kan blandes så
lenge de oppfyller kravene som
stilles til den aktuelle motoroljen
kvalitet og viskositet.
Det er ikke tillatt å bruke motorolje
som bare innfrir ACEA A1/B1 eller
ACEA A5/B5. Slik olje kan på sikt
skade motoren under bestemte
driftsforhold.
