OPEL KARL 2015.75 Instruksjonsbok

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
150 Bilpleie
Bilpleie
Generell informasjon
Tilbehør og endringer . . . . . . . . . 151
Parkering i lengre tid . . . . . . . . . 151
Retur av bruktbiler . . . . . . . . . . . . 151
Kontroll av bilen
Utføre servicearbeid selv . . . . . 152
Panser . . . . . . . . . . . . . . . . . . . . . . . 152
Motorolje . . . . . . . . . . . . . . . . . . . . . 153
Motorkjølevæske . . . . . . . . . . . . . 154
Spylervæske . . . . . . . . . . . . . . . . . 154
Bremser . . . . . . . . . . . . . . . . . . . . . . 155
Bremsevæske . . . . . . . . . . . . . . . . 155
Batteri . . . . . . . . . . . . . . . . . . . . . . . . 155
Utskifting av viskerblad . . . . . . . 157
Skifte lyspærer
Skifte lyspærer . . . . . . . . . . . . . . . 158
Hovedlys og parkeringslys . . . . 158
Tåkelys . . . . . . . . . . . . . . . . . . . . . . . 159Blinklys foran . . . . . . . . . . . . . . . . . 159
Baklys . . . . . . . . . . . . . . . . . . . . . . . . 160
Blinklys på siden . . . . . . . . . . . . . 161
Høytmontert midtre bremselys
(CHMSL) . . . . . . . . . . . . . . . . . . . . 162
Nummerskiltlys . . . . . . . . . . . . . . . 162
Kupélys . . . . . . . . . . . . . . . . . . . . . . 163
Instrumentpanelbelysning . . . . 163
Elektrisk anlegg
Sikringer . . . . . . . . . . . . . . . . . . . . . . 163
Sikringsboks i motor- rommet . . . . . . . . . . . . . . . . . . . . . 165
Sikringsboks i instrumentpa- nelet . . . . . . . . . . . . . . . . . . . . . . . . 166
Bilens verktøysett
Verktøy . . . . . . . . . . . . . . . . . . . . . . . 168
Hjul og dekk
Hjul og dekk . . . . . . . . . . . . . . . . . . 169
Vinterdekk . . . . . . . . . . . . . . . . . . . . 169
Dekkbetegnelser . . . . . . . . . . . . . 169
Dekktrykk . . . . . . . . . . . . . . . . . . . . 169 Dekktrykkovervåkings-
system . . . . . . . . . . . . . . . . . . . . . . 170
Mønsterdybde . . . . . . . . . . . . . . . . 173
Hjulkapsler . . . . . . . . . . . . . . . . . . . 174
Kjettinger . . . . . . . . . . . . . . . . . . . . . 174
Dekkreparasjonssett . . . . . . . . . . 175
Dekkskifte . . . . . . . . . . . . . . . . . . . . 178
Kompakt reservehjul . . . . . . . . . . 181
Bruk av startkabler
Bruk av startkabler . . . . . . . . . . . 182
Tauing av kjøretøyet
Tauing av kjøretøyet . . . . . . . . . . 184
Pleie av bilens utseende
Utvendig pleie . . . . . . . . . . . . . . . . 185
Innvendig pleie . . . . . . . . . . . . . . . 186

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Bilpleie 151

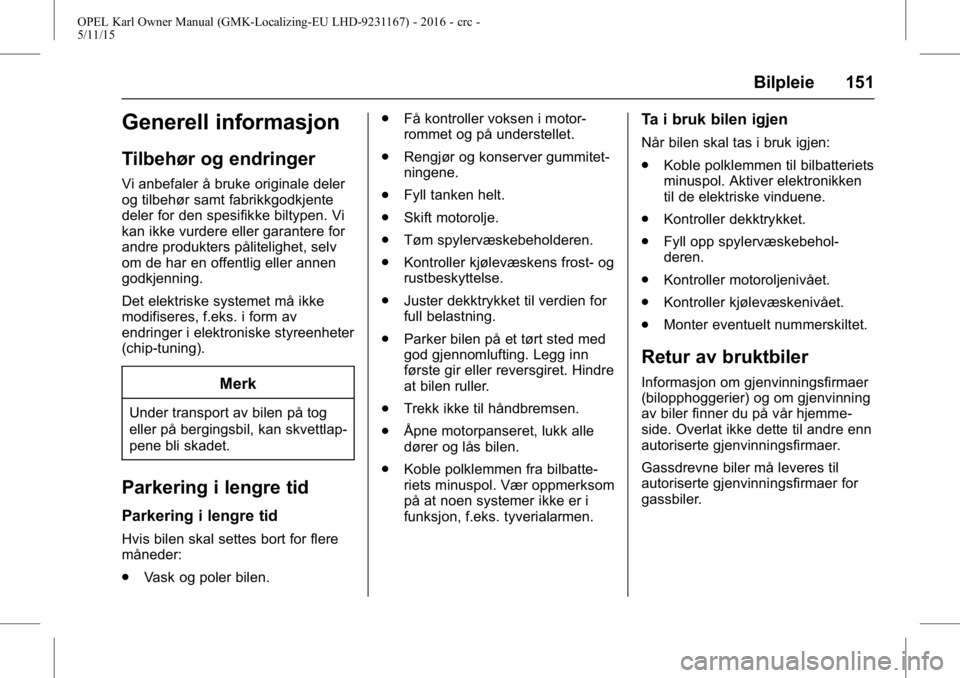

Generell informasjon
Tilbehør og endringer
Vi anbefaler å bruke originale deler
og tilbehør samt fabrikkgodkjente
deler for den spesifikke biltypen. Vi
kan ikke vurdere eller garantere for
andre produkters pålitelighet, selv
om de har en offentlig eller annen
godkjenning.
Det elektriske systemet må ikke
modifiseres, f.eks. i form av
endringer i elektroniske styreenheter
(chip-tuning).
Merk
Under transport av bilen på tog
eller på bergingsbil, kan skvettlap-
pene bli skadet.
Parkering i lengre tid
Parkering i lengre tid
Hvis bilen skal settes bort for flere
måneder:
.Vask og poler bilen. .
Få kontroller voksen i motor-
rommet og på understellet.
. Rengjør og konserver gummitet-
ningene.
. Fyll tanken helt.
. Skift motorolje.
. Tøm spylervæskebeholderen.
. Kontroller kjølevæskens frost- og
rustbeskyttelse.
. Juster dekktrykket til verdien for
full belastning.
. Parker bilen på et tørt sted med
god gjennomlufting. Legg inn
første gir eller reversgiret. Hindre
at bilen ruller.
. Trekk ikke til håndbremsen.
. Åpne motorpanseret, lukk alle
dører og lås bilen.
. Koble polklemmen fra bilbatte-
riets minuspol. Vær oppmerksom
på at noen systemer ikke er i
funksjon, f.eks. tyverialarmen.
Ta i bruk bilen igjen
Når bilen skal tas i bruk igjen:
.Koble polklemmen til bilbatteriets
minuspol. Aktiver elektronikken
til de elektriske vinduene.
. Kontroller dekktrykket.
. Fyll opp spylervæskebehol-
deren.
. Kontroller motoroljenivået.
. Kontroller kjølevæskenivået.
. Monter eventuelt nummerskiltet.
Retur av bruktbiler
Informasjon om gjenvinningsfirmaer
(bilopphoggerier) og om gjenvinning
av biler finner du på vår hjemme-
side. Overlat ikke dette til andre enn
autoriserte gjenvinningsfirmaer.
Gassdrevne biler må leveres til
autoriserte gjenvinningsfirmaer for
gassbiler.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
152 Bilpleie
Kontroll av bilen
Utføre servicearbeid selv
{Advarsel
Kontroller i motorrommet må kun
utføres når tenningen er avslått.
Kjøleviften kan starte selv om
tenningen er slått av.
{Fare
Tenningssystemet bruker svært
høy spenning. Må ikke berøres.
Panser
Åpne
Trekk i utløserhendelen, og før den
tilbake til utgangsstillingen.
Skyv i sikringsklaffen, og åpne
motorpanseret.
Støtt opp motorpanseret.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Bilpleie 153

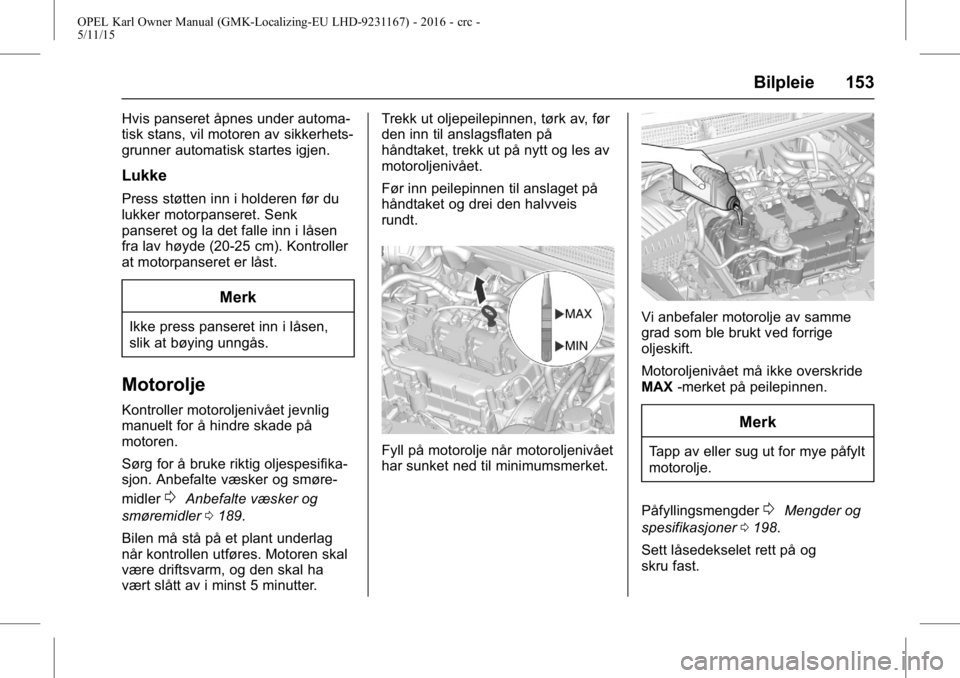

Hvis panseret åpnes under automa-
tisk stans, vil motoren av sikkerhets-
grunner automatisk startes igjen.
Lukke
Press støtten inn i holderen før du
lukker motorpanseret. Senk
panseret og la det falle inn i låsen
fra lav høyde (20-25 cm). Kontroller
at motorpanseret er låst.
Merk
Ikke press panseret inn i låsen,
slik at bøying unngås.
Motorolje
Kontroller motoroljenivået jevnlig
manuelt for å hindre skade på
motoren.
Sørg for å bruke riktig oljespesifika-
sjon. Anbefalte væsker og smøre-
midler
0Anbefalte væsker og
smøremidler 0189.
Bilen må stå på et plant underlag
når kontrollen utføres. Motoren skal
være driftsvarm, og den skal ha
vært slått av i minst 5 minutter. Trekk ut oljepeilepinnen, tørk av, før
den inn til anslagsflaten på
håndtaket, trekk ut på nytt og les av
motoroljenivået.
Før inn peilepinnen til anslaget på
håndtaket og drei den halvveis
rundt.
Fyll på motorolje når motoroljenivået
har sunket ned til minimumsmerket.
Vi anbefaler motorolje av samme
grad som ble brukt ved forrige
oljeskift.
Motoroljenivået må ikke overskride
MAX
-merket på peilepinnen.
Merk
Tapp av eller sug ut for mye påfylt
motorolje.
Påfyllingsmengder
0Mengder og
spesifikasjoner 0198.
Sett låsedekselet rett på og
skru fast.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
154 Bilpleie
Motorkjølevæske
Kjølevæsken gir frostbeskyttelse
ned til ca. -28 °C.
I nordlige land med svært lave
temperaturer vil den fabrikkfylte
kjølevæsken gi beskyttelse ned til
omtrent -37 °C.
Merk
Bruk bare godkjent frostvæske.
KjølevæskenivåMerk
For lavt kjølevæskenivå kan føre
til motorskade.
Når kjølesystemet er kaldt, skal
kjølevæskenivået ligge over påfyl-
lingsmerket.
{Advarsel
La motoren kjøle seg ned før du
åpner lokket. Åpne lokket
forsiktig, slik at trykket slippes
langsomt ut.
Fyll på med en blanding av godkjent
kjølevæskekonsentrat blandet med
rent vann i forholdet 1: 1. Bruk rent
vann hvis kjølevæskekonsentrat
ikke er tilgjengelig. Skru lokket godt
på. Få kontrollert kjølevæskekon- sentrasjonen og kontakt verksted for
å få fjernet årsaken til kjølevæske-
tapet.
Spylervæske
Fyll på rent vann blandet med en
passende mengde spylervæske
som inneholder frostvæske.
Merk
Bruk bare spylervæske med
tilstrekkelig frostbeskyttelseskon-
sentrasjon for lave temperaturer
eller brått temperaturfall.
(fortsatt)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Bilpleie 155
Merk (fortsatt)
Bruk spylervæske med isopro-
panol kan skade billyktene.
Bremser
Når bremsebelegget har nådd en
minstetykkelse, vil det høres en
pipelyd under oppbremsing.
Det er mulig å kjøre videre, men
sørg for å få skiftet ut bremsebe-
legget snarest mulig.
Med nye bremsebelegg må du ikke
foreta unødig kraftige oppbrem-
singer de første turene.
Bremsevæske
{Advarsel
Bremsevæske er giftig og
etsende. Unngå kontakt med
øyne, hud, tekstiler og lakkerte
flater.
Bremsevæskenivået skal ligge
mellom merkeneMINogMAX.
Søk hjelp hos et verksted hvis
væskenivået er lavere enn MIN
-merket.
Bremse- og clutchvæske
0
Anbefalte væsker og smøre-
midler 0189.
Batteri
Biler uten start/stopp-system
utstyres med et blysyrebatteri. Biler
med start/stopp-system utstyres
med et AGM-batteri som ikke
inneholder blysyre. Bilbatteriet er vedlikeholdsfritt forut-
satt at kjøremåten er slik at batteriet
lades tilstrekkelig. Småkjøring og
hyppige motorstarter kan tappe
batteriet. Unngå å bruke
unødvendig elektrisk utstyr.
Batterier skal ikke kastes i hushold-
ningsavfallet. De skal leveres inn til
aktuelle mottakssteder.
Hvis bilen parkeres i mer enn 4
uker, kan det føret til at batteriet
utlades. Koble polklemmen fra
bilbatteriets minuspol.
Til- og frakobling av bilbatteriet må
bare gjøres når tenningen er
slått av.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
156 Bilpleie
Skifte bilbatteri
Merk
Ethvert avvik fra anvisningene i
dette avsnittet kan føre til midlertidig
deaktivering av stopp/start-sy-
stemet.
Når bilbatteriet skiftes, er det viktig å
kontrollere at det ikke er noen åpne
ventilasjonshull i nærheten av
plusspolen. Hvis et ventilasjonshull
er åpent i dette området, må det
stenges med en blidplugg, og venti-
lasjonen i nærheten av minuspolen
må åpnes.
Bruk bare bilbatterier som gjør det
mulig å montere sikringsboksen
over bilbatteriet.
I biler med stopp/start-system er det
viktig at AGM-batteriet (Absorptive
Glass Mat) skiftes ut med et
AGM-batteri.
Et AGM-batteri kan identifiseres ved
hjelp av etiketten på batteriet. Vi
anbefaler å bruke et originalt
Opel-bilbatteri.
Merk
Bruk av andre typer AGM-bilbatte-
rier enn det originale Opel-bilbatte-
riet kan føre til at stopp/
start-systemets ytelse svekkes.
Vi anbefaler at du overlater utskif-
ting av bilbatteriet til et verksted.
Stopp/start-system
0Stopp/start--
system 0133 .
Lade bilbatteriet
{Advarsel
Hvis bilen har stopp/start-system,
må du kontrollere at ladepoten-
sialet ikke overstiger 14,6 volt ved
bruk av batterilader. Ellers kan
batteriet skades.
Bruk av startkabler
0Bruk av start-
kabler 0182.
Advarselsetikett

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Bilpleie 157
Symbolforklaring:
.Ingen gnister, åpen flamme eller
røyking.
. Skjerm alltid øynene. Eksplosive
gasser kan forårsake blindhet
eller skade.
. Oppbevar bilbatteriet utilgjen-
gelig for barn.
. Bilbatteriet inneholder svovel-
syre, som kan forårsake blindhet
eller alvorlige brannskader.
. Se instruksjonsboken for mer
informasjon.
. Det kan være eksplosive gasser
rundt bilbatteriet.Utskifting av viskerblad
Viskerblader på frontruten
Løft opp viskerarmen. Trykk på
frigjøringsspaken, og løsne visker-
bladet.
Fest viskerbladet med en liten vinkel
i forhold til viskerarmen og trykk til
det klikker på plass.
Senk viskerarmen forsiktig.
Viskerblad på bakruten
Løft opp viskerarmen. Skyv visker-
bladet i lett vinkel til viskerarmen
nedover til den slipper taket.
Fest viskerbladet i lett vinkel til
viskerarmen og skyv til det kommer
på plass.
Senk viskerarmen forsiktig.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15

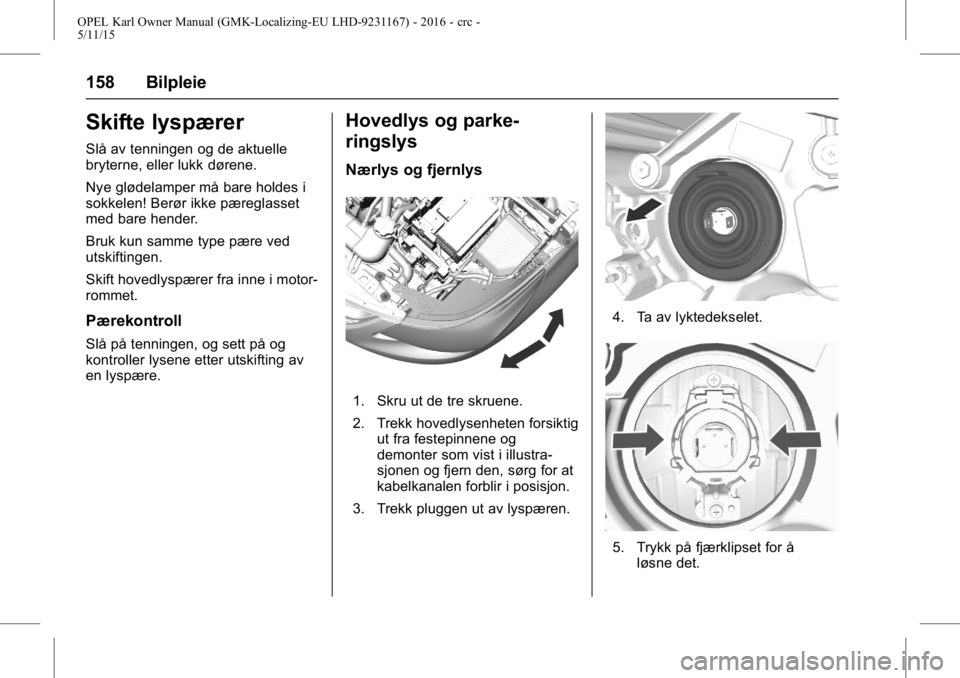

158 Bilpleie
Skifte lyspærer
Slå av tenningen og de aktuelle
bryterne, eller lukk dørene.
Nye glødelamper må bare holdes i
sokkelen! Berør ikke pæreglasset
med bare hender.
Bruk kun samme type pære ved
utskiftingen.
Skift hovedlyspærer fra inne i motor-
rommet.
Pærekontroll
Slå på tenningen, og sett på og
kontroller lysene etter utskifting av
en lyspære.
Hovedlys og parke-
ringslys
Nærlys og fjernlys
1. Skru ut de tre skruene.
2. Trekk hovedlysenheten forsiktigut fra festepinnene og
demonter som vist i illustra-
sjonen og fjern den, sørg for at
kabelkanalen forblir i posisjon.
3. Trekk pluggen ut av lyspæren.
4. Ta av lyktedekselet.
5. Trykk på fjærklipset for å løsne det.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Bilpleie 159
6. Ta lyspæren ut av reflektor-huset.
7. Når du setter inn en ny lyspære, skal knastene gå i
inngrep i utsparingene på
reflektoren.
8. Fest fjærklemmen.
9. Sett lyktebeskyttelsesdekselet på plass, og lukk det.
Parkering/Kjørelys
1. Drei lyspæreholderen moturviseren, og ta den ut.
2. Løsne lyspæren fra lyspære-holderen, og skift den ut.
3. Sett lyspæreholderen i reflek- toren, og drei med urviseren.
Tåkelys
Overlat pæreskift til et verksted.
Blinklys foran
1. Drei lyspæreholderen moturviseren, og ta den ut.
