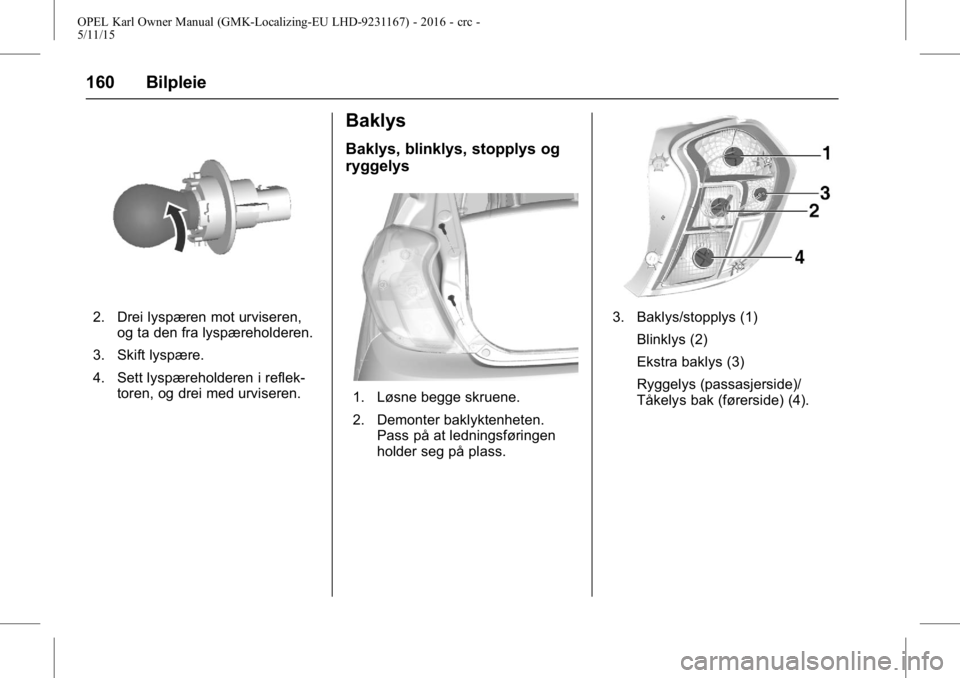

160 Bilpleie
2. Drei lyspæren mot urviseren,og ta den fra lyspæreholderen.
3. Skift lyspære.
4. Sett lyspæreholderen i reflek- toren, og drei med urviseren.
Baklys
Baklys, blinklys, stopplys og
ryggelys
1. Løsne begge skruene.
2. Demonter baklyktenheten.Pass på at ledningsføringen
holder seg på plass.
3. Baklys/stopplys (1)
Blinklys (2)
Ekstra baklys (3)
Ryggelys (passasjerside)/
Tåkelys bak (førerside) (4).

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15

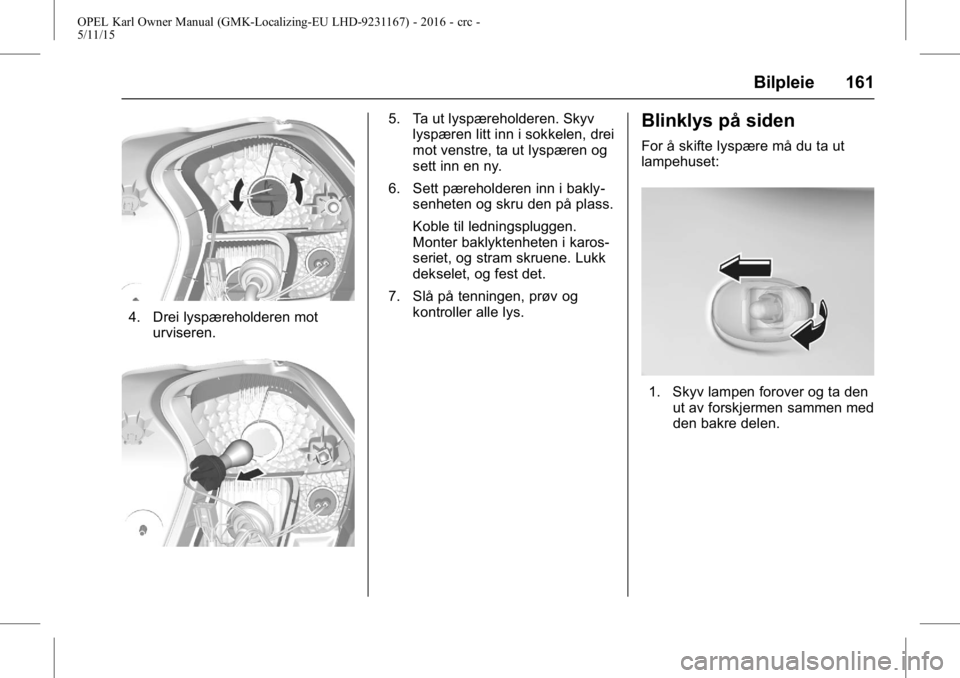

Bilpleie 161
4. Drei lyspæreholderen moturviseren.
5. Ta ut lyspæreholderen. Skyvlyspæren litt inn i sokkelen, drei
mot venstre, ta ut lyspæren og
sett inn en ny.
6. Sett pæreholderen inn i bakly- senheten og skru den på plass.
Koble til ledningspluggen.
Monter baklyktenheten i karos-
seriet, og stram skruene. Lukk
dekselet, og fest det.
7. Slå på tenningen, prøv og kontroller alle lys.Blinklys på siden
For å skifte lyspære må du ta ut
lampehuset:
1. Skyv lampen forover og ta denut av forskjermen sammen med
den bakre delen.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15

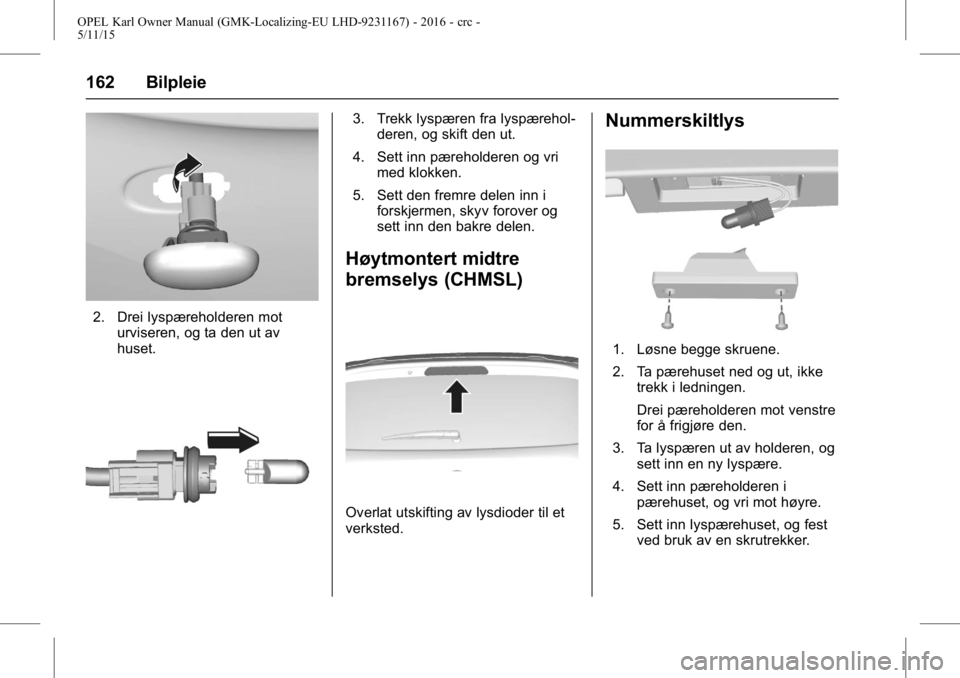

162 Bilpleie
2. Drei lyspæreholderen moturviseren, og ta den ut av
huset.
3. Trekk lyspæren fra lyspærehol-deren, og skift den ut.
4. Sett inn pæreholderen og vri med klokken.
5. Sett den fremre delen inn i forskjermen, skyv forover og
sett inn den bakre delen.
Høytmontert midtre
bremselys (CHMSL)
Overlat utskifting av lysdioder til et
verksted.
Nummerskiltlys
1. Løsne begge skruene.
2. Ta pærehuset ned og ut, ikke
trekk i ledningen.
Drei pæreholderen mot venstre
for å frigjøre den.
3. Ta lyspæren ut av holderen, og sett inn en ny lyspære.
4. Sett inn pæreholderen i pærehuset, og vri mot høyre.
5. Sett inn lyspærehuset, og fest ved bruk av en skrutrekker.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Bilpleie 163
Kupélys
Kupélys
1. Vipp opp den motsatte sidenav lysbryteren med en
flatbladet skrutrekker for å
demontere lyset. (Vær forsiktig,
slik at du ikke lager riper.)
2. Ta ut lyspæren.
3. Skift lyspære.
4. Monter lyset igjen.
Bagasjeromlampe
1. Vipp ut lampen med en skrutrekker.
2. Ta ut lyspæren.
3. Sett inn ny pære.
4. Monter lampen.
Instrumentpanelbelysning
Overlat pæreskift til et verksted.
Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på
den defekte sikringen. Det er tre
sikringsbokser i bilen:
.Foran til venstre i motorrommet
. I biler med venstreratt, i kupeen,
bak oppbevaringsrommet, eller i
biler med høyreratt, bak hanske-
rommet
. Bak et deksel på venstre side i
bagasjerommet
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
At en sikring er defekt ser en på at
tråden er smeltet. Skift ikke ut
sikringen før årsaken til feilen er
fjernet.
Enkelte funksjoner kan være
beskyttet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
164 Bilpleie

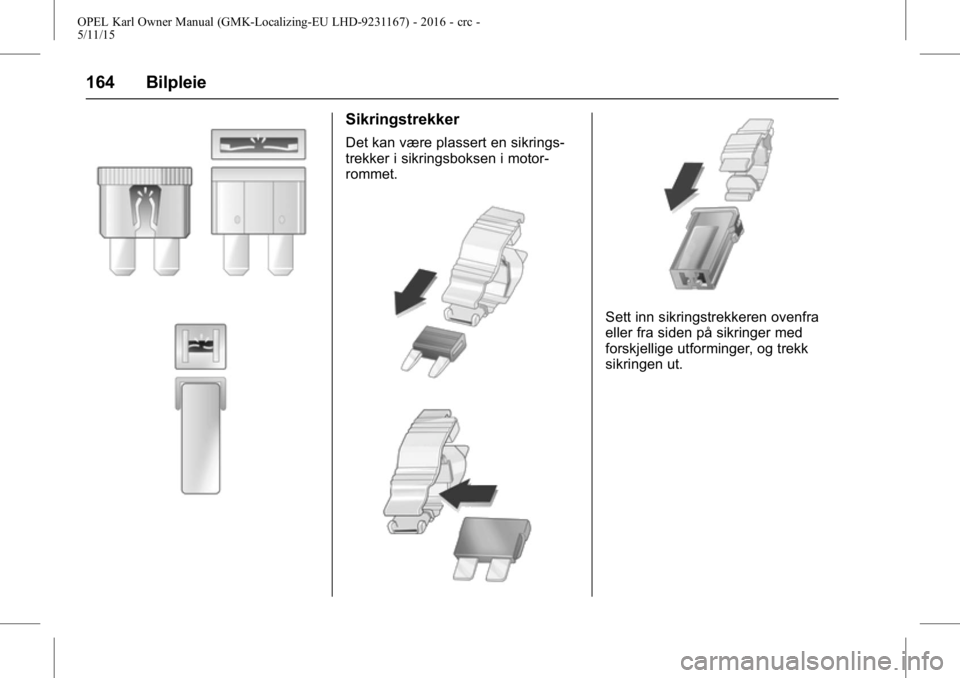

Sikringstrekker
Det kan være plassert en sikrings-
trekker i sikringsboksen i motor-
rommet.
Sett inn sikringstrekkeren ovenfra
eller fra siden på sikringer med
forskjellige utforminger, og trekk
sikringen ut.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Bilpleie 165

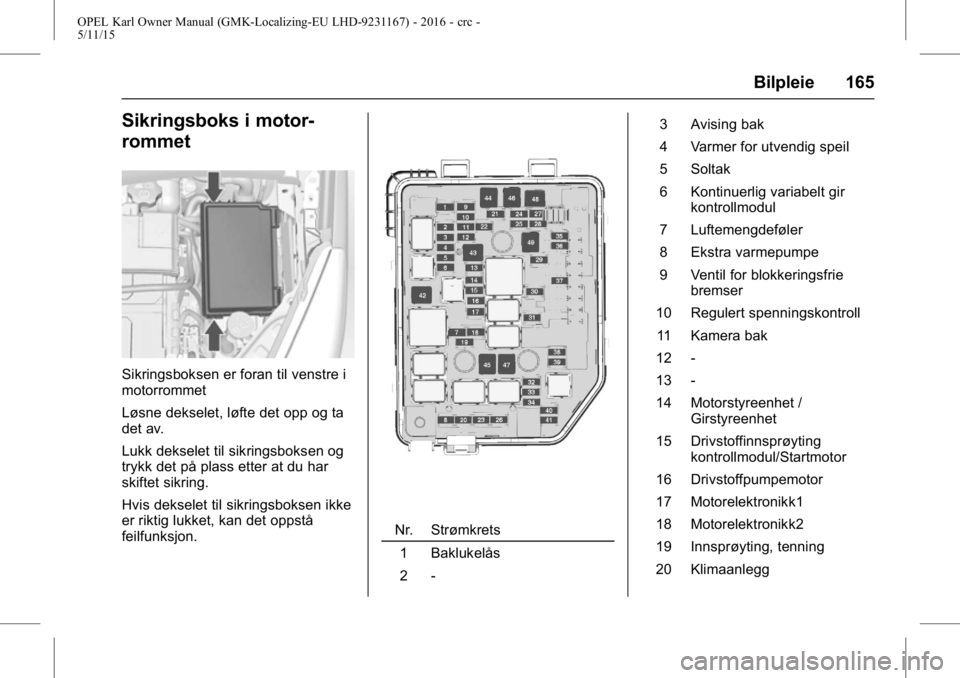

Sikringsboks i motor-
rommet
Sikringsboksen er foran til venstre i
motorrommet
Løsne dekselet, løfte det opp og ta
det av.
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har
skiftet sikring.
Hvis dekselet til sikringsboksen ikke
er riktig lukket, kan det oppstå
feilfunksjon.
Nr. Strømkrets1 Baklukelås
2 - 3 Avising bak
4 Varmer for utvendig speil
5 Soltak
6 Kontinuerlig variabelt gir
kontrollmodul
7 Luftemengdeføler
8 Ekstra varmepumpe
9 Ventil for blokkeringsfrie bremser
10 Regulert spenningskontroll
11 Kamera bak
12 -
13 -
14 Motorstyreenhet / Girstyreenhet
15 Drivstoffinnsprøyting kontrollmodul/Startmotor
16 Drivstoffpumpemotor
17 Motorelektronikk1
18 Motorelektronikk2
19 Innsprøyting, tenning
20 Klimaanlegg

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15

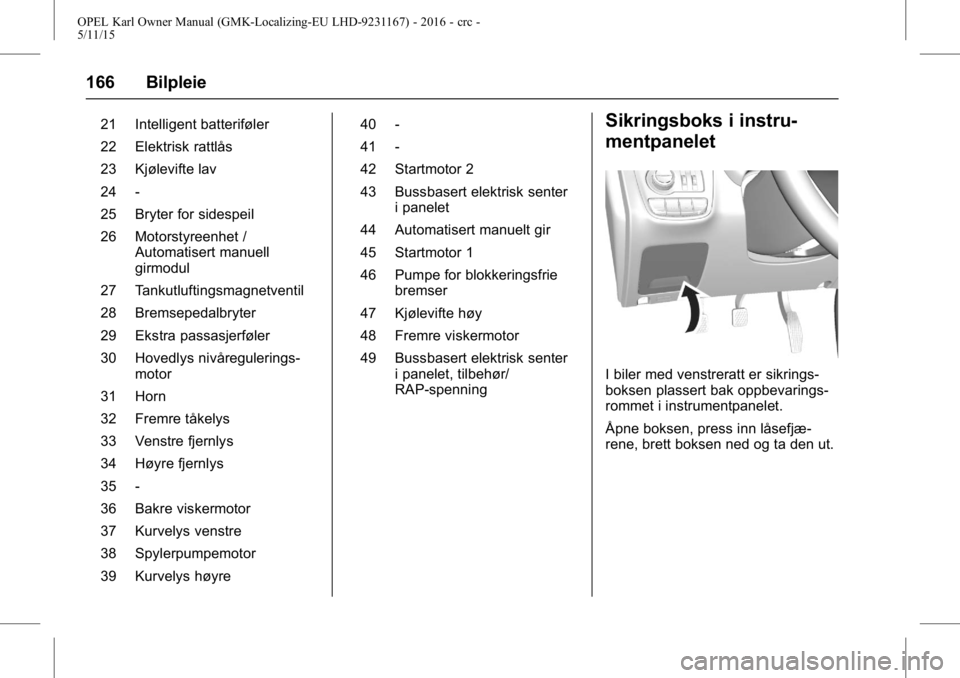

166 Bilpleie
21 Intelligent batteriføler
22 Elektrisk rattlås
23 Kjølevifte lav
24 -
25 Bryter for sidespeil
26 Motorstyreenhet /Automatisert manuell
girmodul
27 Tankutluftingsmagnetventil
28 Bremsepedalbryter
29 Ekstra passasjerføler
30 Hovedlys nivåregulerings- motor
31 Horn
32 Fremre tåkelys
33 Venstre fjernlys
34 Høyre fjernlys
35 -
36 Bakre viskermotor
37 Kurvelys venstre
38 Spylerpumpemotor
39 Kurvelys høyre 40 -
41 -
42 Startmotor 2
43 Bussbasert elektrisk senter
i panelet
44 Automatisert manuelt gir
45 Startmotor 1
46 Pumpe for blokkeringsfrie bremser
47 Kjølevifte høy
48 Fremre viskermotor
49 Bussbasert elektrisk senter i panelet, tilbehør/
RAP-spenningSikringsboks i instru-
mentpanelet
I biler med venstreratt er sikrings-
boksen plassert bak oppbevarings-
rommet i instrumentpanelet.
Åpne boksen, press inn låsefjæ-
rene, brett boksen ned og ta den ut.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Bilpleie 167

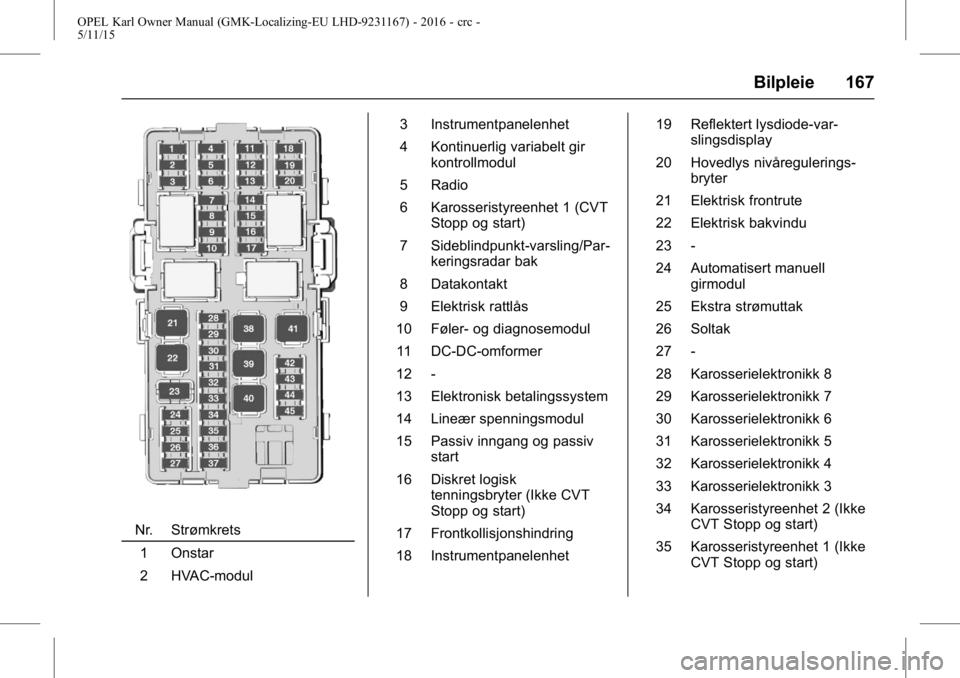

Nr. Strømkrets1 Onstar
2 HVAC-modul 3 Instrumentpanelenhet
4 Kontinuerlig variabelt gir
kontrollmodul
5 Radio
6 Karosseristyreenhet 1 (CVT Stopp og start)
7 Sideblindpunkt-varsling/Par- keringsradar bak
8 Datakontakt
9 Elektrisk rattlås
10 Føler- og diagnosemodul 11 DC-DC-omformer
12 -
13 Elektronisk betalingssystem
14 Lineær spenningsmodul
15 Passiv inngang og passiv start
16 Diskret logisk tenningsbryter (Ikke CVT
Stopp og start)
17 Frontkollisjonshindring
18 Instrumentpanelenhet 19 Reflektert lysdiode-var-
slingsdisplay
20 Hovedlys nivåregulerings- bryter
21 Elektrisk frontrute
22 Elektrisk bakvindu
23 -
24 Automatisert manuell girmodul
25 Ekstra strømuttak
26 Soltak
27 -
28 Karosserielektronikk 8
29 Karosserielektronikk 7
30 Karosserielektronikk 6
31 Karosserielektronikk 5
32 Karosserielektronikk 4
33 Karosserielektronikk 3
34 Karosseristyreenhet 2 (Ikke CVT Stopp og start)
35 Karosseristyreenhet 1 (Ikke CVT Stopp og start)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15

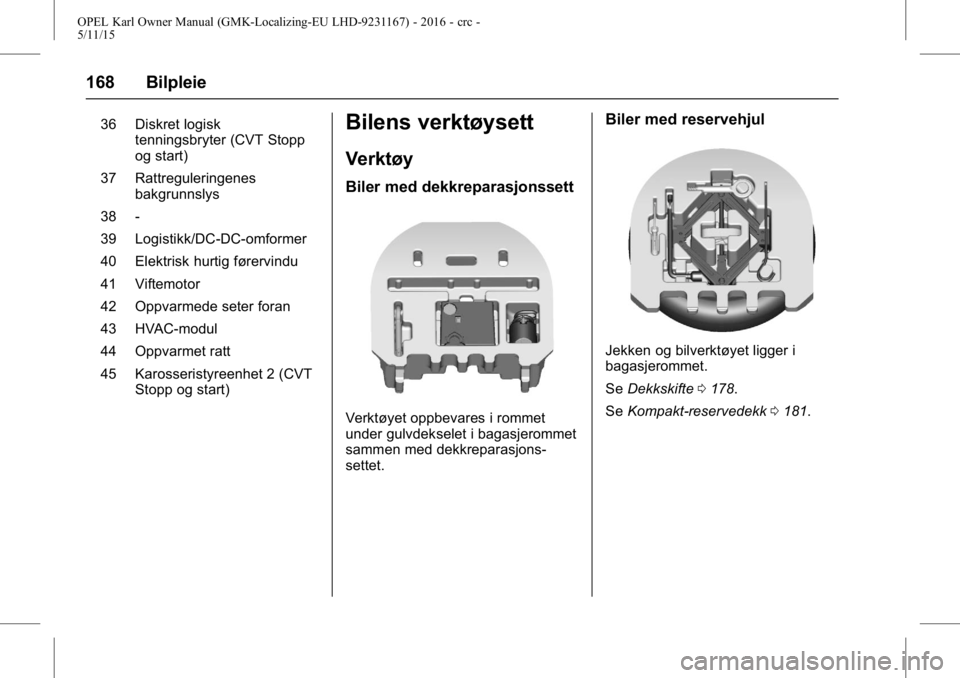

168 Bilpleie
36 Diskret logisktenningsbryter (CVT Stopp
og start)
37 Rattreguleringenes bakgrunnslys
38 -
39 Logistikk/DC-DC-omformer
40 Elektrisk hurtig førervindu
41 Viftemotor
42 Oppvarmede seter foran
43 HVAC-modul
44 Oppvarmet ratt
45 Karosseristyreenhet 2 (CVT Stopp og start)Bilens verktøysett
Verktøy
Biler med dekkreparasjonssett
Verktøyet oppbevares i rommet
under gulvdekselet i bagasjerommet
sammen med dekkreparasjons-
settet.
Biler med reservehjul
Jekken og bilverktøyet ligger i
bagasjerommet.
SeDekkskifte 0178.
Se Kompakt-reservedekk 0181.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15

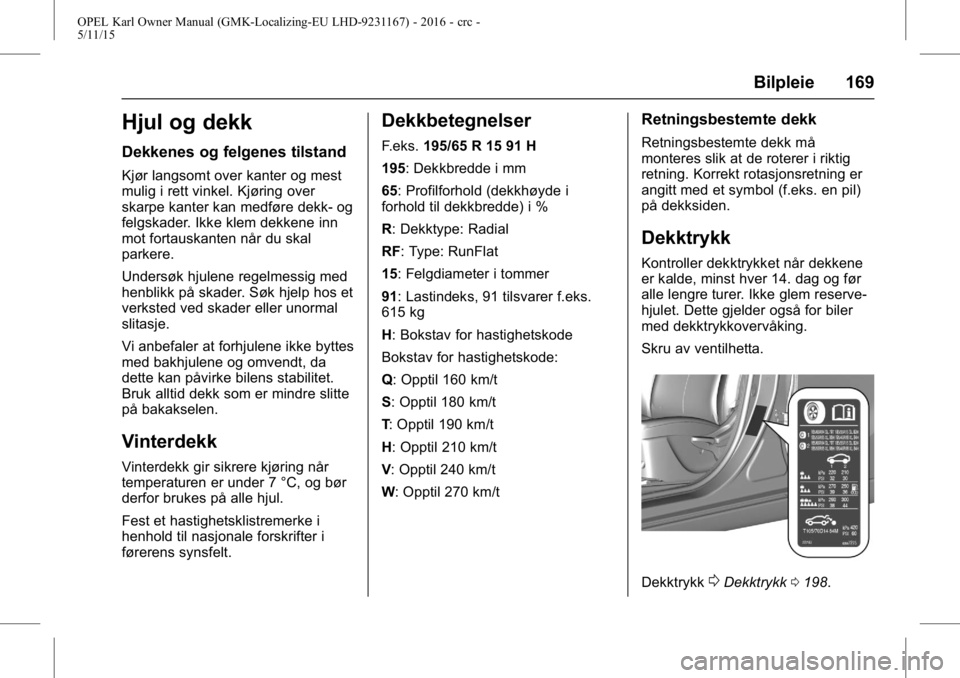

Bilpleie 169
Hjul og dekk
Dekkenes og felgenes tilstand
Kjør langsomt over kanter og mest
mulig i rett vinkel. Kjøring over
skarpe kanter kan medføre dekk- og
felgskader. Ikke klem dekkene inn
mot fortauskanten når du skal
parkere.
Undersøk hjulene regelmessig med
henblikk på skader. Søk hjelp hos et
verksted ved skader eller unormal
slitasje.
Vi anbefaler at forhjulene ikke byttes
med bakhjulene og omvendt, da
dette kan påvirke bilens stabilitet.
Bruk alltid dekk som er mindre slitte
på bakakselen.
Vinterdekk
Vinterdekk gir sikrere kjøring når
temperaturen er under 7 °C, og bør
derfor brukes på alle hjul.
Fest et hastighetsklistremerke i
henhold til nasjonale forskrifter i
førerens synsfelt.
Dekkbetegnelser
F.eks.195/65 R 15 91 H
195: Dekkbredde i mm
65: Profilforhold (dekkhøyde i
forhold til dekkbredde) i %
R: Dekktype: Radial
RF: Type: RunFlat
15: Felgdiameter i tommer
91: Lastindeks, 91 tilsvarer f.eks.
615 kg
H: Bokstav for hastighetskode
Bokstav for hastighetskode:
Q: Opptil 160 km/t
S: Opptil 180 km/t
T : Opptil 190 km/t
H: Opptil 210 km/t
V : Opptil 240 km/t
W: Opptil 270 km/t
Retningsbestemte dekk
Retningsbestemte dekk må
monteres slik at de roterer i riktig
retning. Korrekt rotasjonsretning er
angitt med et symbol (f.eks. en pil)
på dekksiden.
Dekktrykk
Kontroller dekktrykket når dekkene
er kalde, minst hver 14. dag og før
alle lengre turer. Ikke glem reserve-
hjulet. Dette gjelder også for biler
med dekktrykkovervåking.
Skru av ventilhetta.
Dekktrykk0Dekktrykk 0198.
