OPEL KARL 2015.75 Инструкция по эксплуатации (in Russian)
Manufacturer: OPEL, Model Year: 2015.75, Model line: KARL, Model: OPEL KARL 2015.75Pages: 252, PDF Size: 5.38 MB
Page 191 of 252

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
190Уход за автомобилем
Передние указатели
поворота
1.Повернуть патрон лампы
против часовой стрелки и
извлечь его.
2.Повернуть лампу против
часовой стрелки и извлечь ее
из патрона.
3. Заменить лампу .
4. Вставить патрон лампы в
рефлектор и повернуть его
по часовой стрелке.
Задние габаритные
фонари
Задние габаритные фонари,
указатели поворота, фонари
стоп-сигнала, фонари
заднего хода
1. Отвинтите оба винта.
2. Снимите узел заднего
фонаря. Следите за тем,
чтобы жгут проводов
оставался на своем месте.
Page 192 of 252

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Уход за автомобилем191
3.Задний фонарь/
стоп-сигнал (1)
Указатель поворота (2)
Дополнительный задний
фонарь (3)
Фонарь заднего хода (на
стороне пассажира)/задний
противотуманный фонарь (на
стороне водителя) (4).4. Поверните патрон лампы
против часовой стрелки.
5.Извлеките патрон лампы.
Слегка втолкните патрон
лампы в гнездо, поверните
против часовой стрелки,
снимите и замените лампу .
6. Вставьте держатель ламп в
задний фонарь и закрепите
его винтами.
Подключите разъем жгута.
Установите задний фонарь
на кузове и затяните винты.
Установите крышки и защел-
кните фиксаторы.
7. Включите зажигание,
включите и проверьте работу
всех огней.
Page 193 of 252

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15

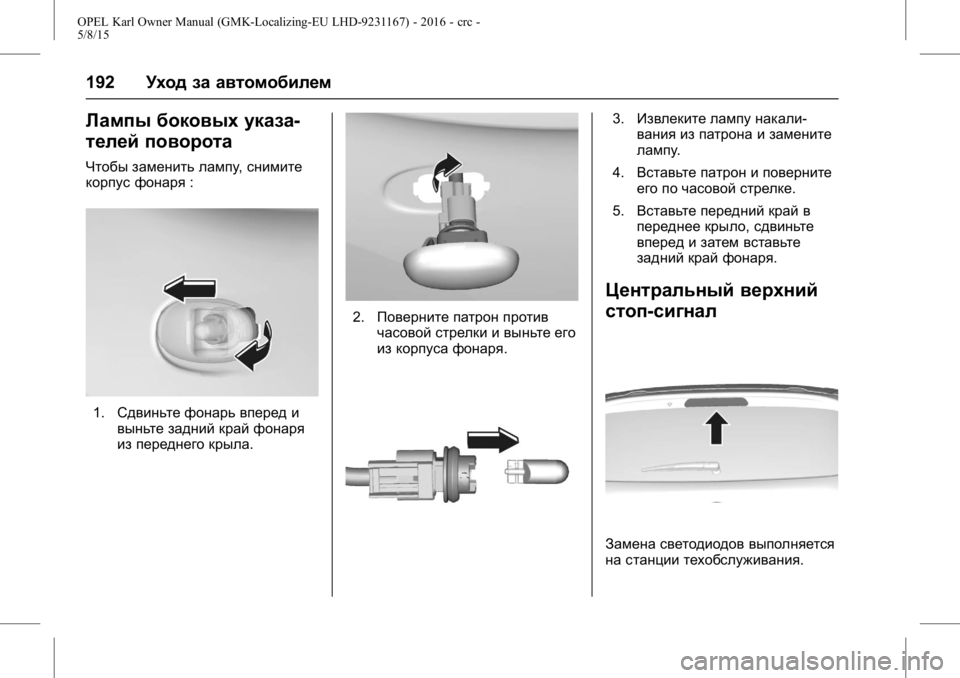

192Уход за автомобилем
Лампы боковых указа-
телей поворота
Чтобы заменить лампу ,снимите
корпус фонаря :
1.Сдвиньте фонарь вперед и
выньте задний край фонаря
из переднего крыла.
2.Поверните патрон против
часовой стрелки и выньте его
из корпуса фонаря.
3.Извлеките лампу накали-
вания из патрона и замените
лампу .
4. Вставьте патрон и поверните
его по часовой стрелке.
5. Вставьте передний край в
переднее крыло, сдвиньте
вперед и затем вставьте
задний край фонаря .
Центральный верхний
стоп-сигнал
Замена светодиодов выполняется
на станции техобслуживания.
Page 194 of 252

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15

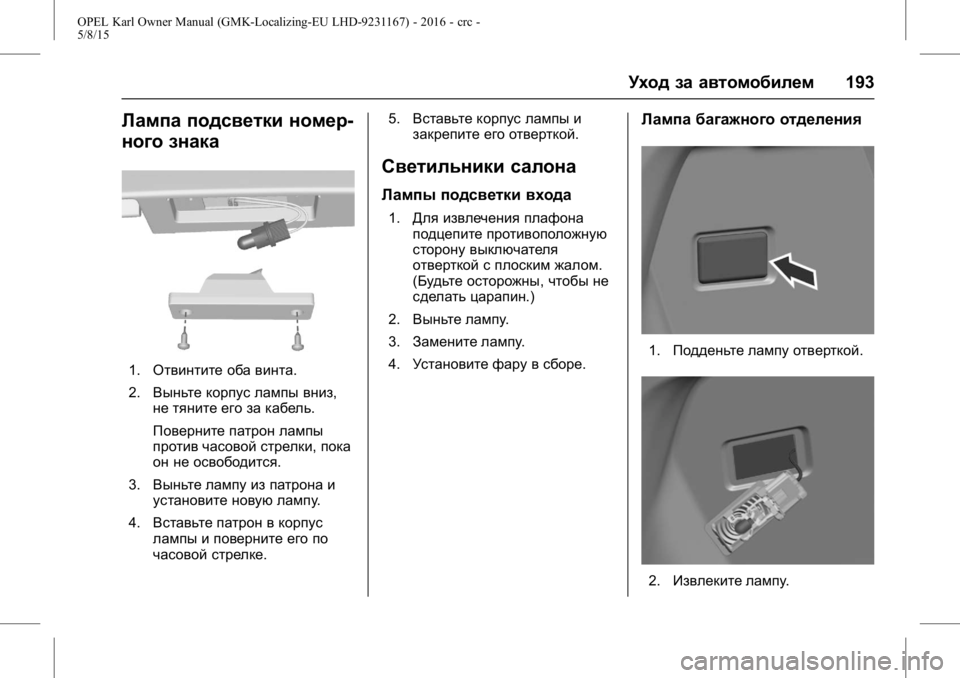

Уход за автомобилем193
Лампа подсветки номер-
ного знака
1.Отвинтите оба винта.
2. Выньте корпус лампы вниз,
не тяните его за кабель.
Поверните патрон лампы
против часовой стрелки, пока
он не освободится.
3. Выньте лампу из патрона и
установите новую лампу .
4. Вставьте патрон в корпус
лампы и поверните его по
часовой стрелке. 5.
Вставьте корпус лампы и
закрепите его отверткой.
Светильники салона
Лампы подсветки входа
1.Для извлечения плафона
подцепите противоположную
сторону выключателя
отверткой с плоским жалом.
(Будьте осторожны, чтобы не
сделать царапин.)
2. Выньте лампу .
3. Замените лампу .
4. Установите фару в сборе.
Лампа багажного отделения
1.Подденьте лампу отверткой .
2.Извлеките лампу .
Page 195 of 252

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15

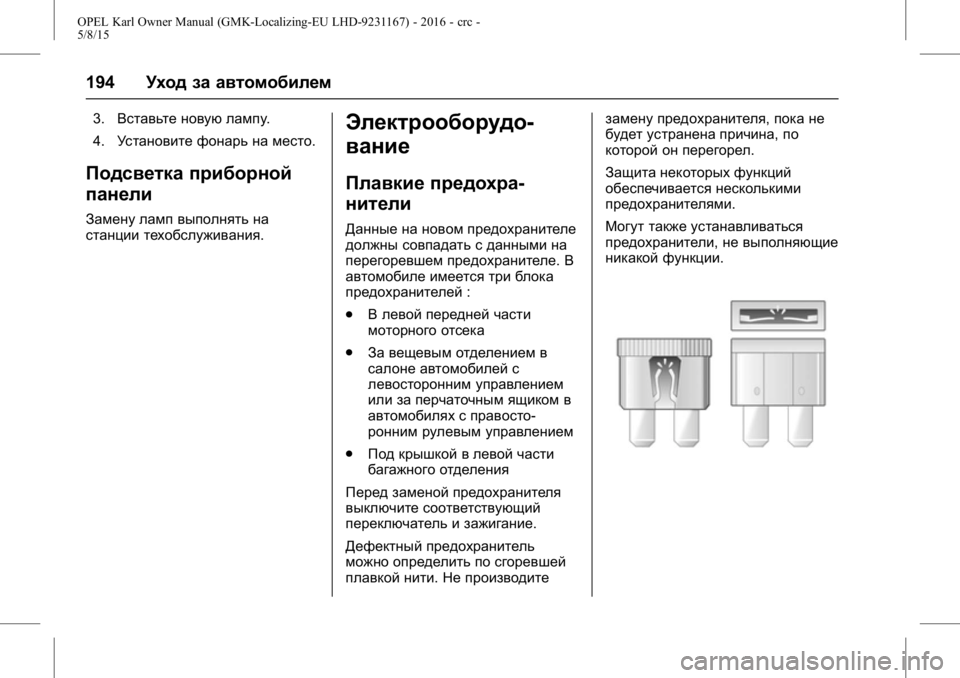

194Уход за автомобилем
3.Вставьте новую лампу .
4. Установите фонарь на место.
Подсветка приборной
панели
Замену ламп выполнять на
станции техобслуживания.
Электрооборудо-
вание
Плавкие предохра-
нители
Данные на новом предохранителе
должны совпадать с данными на
перегоревшем предохранителе. В
автомобиле имеется три блока
предохранителей :
. В левой передней части
моторного отсека
. За вещевым отделением в
салоне автомобилей с
левосторонним управлением
или за перчаточным ящиком в
автомобилях с правосто-
ронним рулевым управлением
. Под крышкой в левой части
багажного отделения
Перед заменой предохранителя
выключите соответствующий
переключатель и зажигание.
Дефектный предохранитель
можно определить по сгоревшей
плавкой нити. Не производите замену предохранителя,
пока не
будет устранена причина, по
которой он перегорел.
Защита некоторых функций
обеспечивается несколькими
предохранителями.
Могут также устанавливаться
предохранители, не выполняющие
никакой функции.
Page 196 of 252

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15

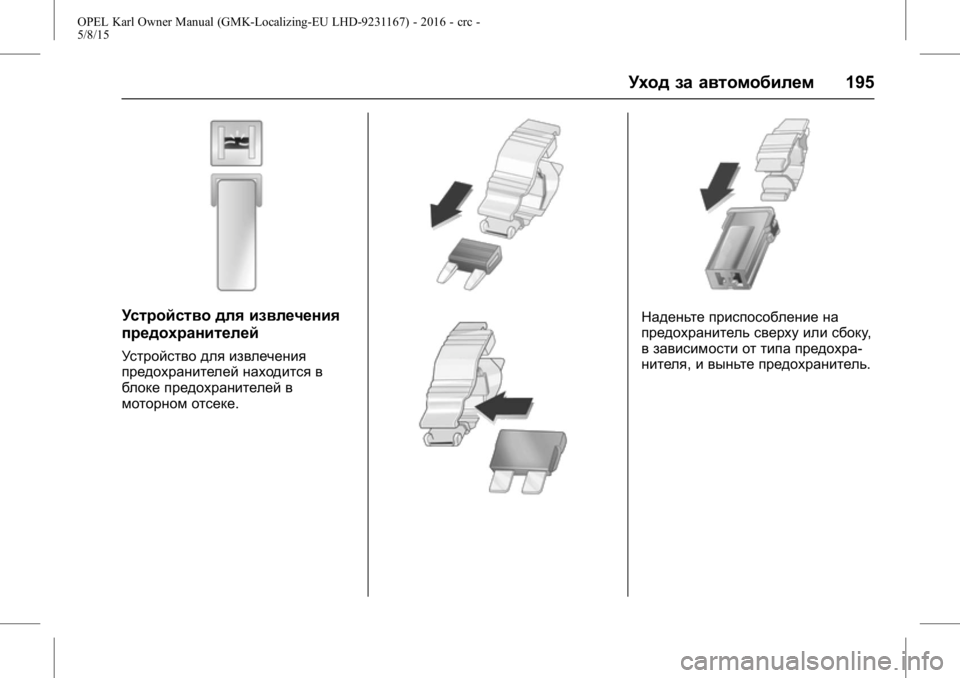

Уход за автомобилем195
Устройство для извлечения
предохранителей
Устройство для извлечения
предохранителей находится в
блоке предохранителей в
моторном отсеке.
Наденьте приспособление на
предохранитель сверху или сбоку ,
в зависимости от типа предохра-
нителя, и выньте предохранитель.
Page 197 of 252

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15

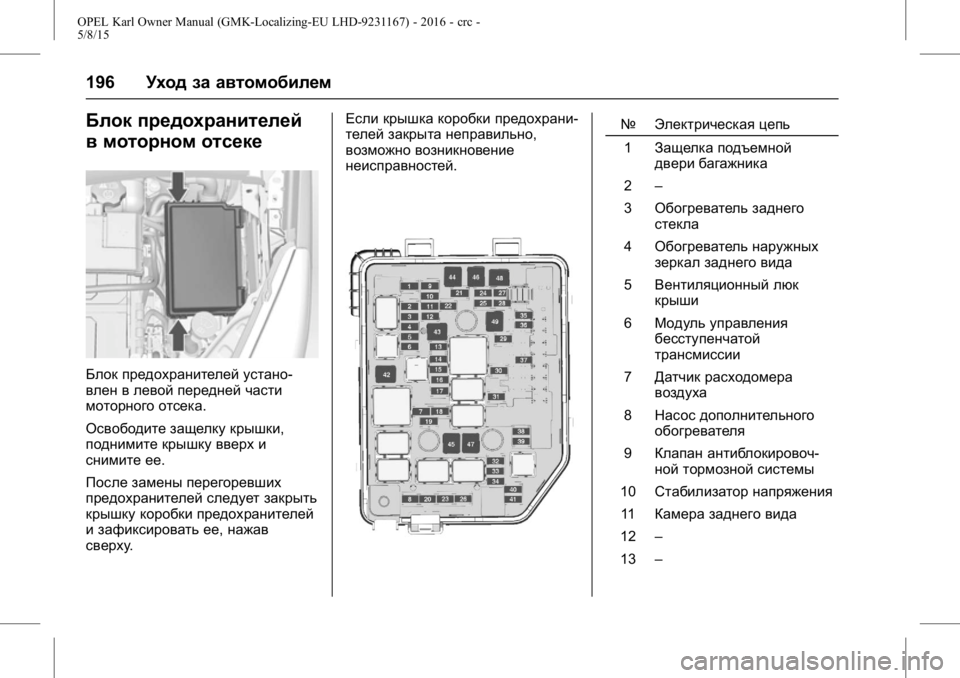

196Уход за автомобилем
Блок предохранителей
в моторном отсеке
Блок предохранителей устано-
влен в левой передней части
моторного отсека.
Освободите защелку крышки,
поднимите крышку вверх и
снимите ее.
После замены перегоревших
предохранителей следует закрыть
крышку коробки предохранителей
и зафиксировать ее, нажав
сверху . Если крышка коробки предохрани-
телей закрыта неправильно,
возможно возникновение
неисправностей.
№
Электрическая цепь
1 Защелка подъемной
двери багажника
2 –
3 Обогреватель заднего
стекла
4 Обогреватель наружных
зеркал заднего вида
5 Вентиляционный люк
крыши
6 Модуль управления
бесступенчатой
трансмиссии
7 Датчик расходомера
воздуха
8 Насос дополнительного
обогревателя
9 Клапан антиблокировоч-
ной тормозной системы
10 Стабилизатор напряжения
11 Камера заднего вида
12 –
13 –
Page 198 of 252

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15

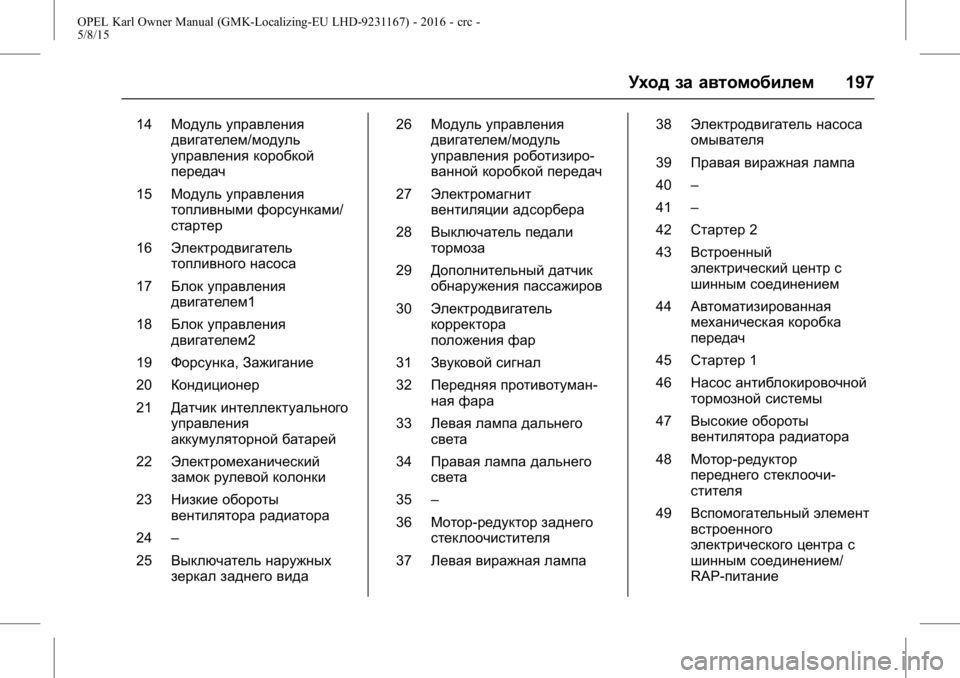

Уход за автомобилем197
14Модуль управления
двигателем/модуль
управления коробкой
передач
15 Модуль управления
топливными форсунками/
стартер
16 Электродвигатель
топливного насоса
17 Блок управления
двигателем1
18 Блок управления
двигателем2
19 Форсунка, Зажигание
20 Кондиционер
21 Датчик интеллектуального
управления
аккумуляторной батарей
22 Электромеханический
замок рулевой колонки
23 Низкие обороты
вентилятора радиатора
24 –
25 Выключатель наружных
зеркал заднего вида 26
Модуль управления
двигателем/модуль
управления роботизиро-
ванной коробкой передач
27 Электромагнит
вентиляции адсорбера
28 Выключатель педали
тормоза
29 Дополнительный датчик
обнаружения пассажиров
30 Электродвигатель
корректора
положения фар
31 Звуковой сигнал
32 Передняя противотуман-
ная фара
33 Левая лампа дальнего
света
34 Правая лампа дальнего
света
35 –
36 Мотор-редуктор заднего
стеклоочистителя
37 Левая виражная лампа 38
Электродвигатель насоса
омывателя
39 Правая виражная лампа
40 –
41 –
42 Стартер 2
43 Встроенный
электрический центр с
шинным соединением
44 Автоматизированная
механическая коробка
передач
45 Стартер 1
46 Насос антиблокировочной
тормозной системы
47 Высокие обороты
вентилятора радиатора
48 Мотор-редуктор
переднего стеклоочи-
стителя
49 Вспомогательный элемент
встроенного
электрического центра с
шинным соединением/
RAP-питание
Page 199 of 252

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15

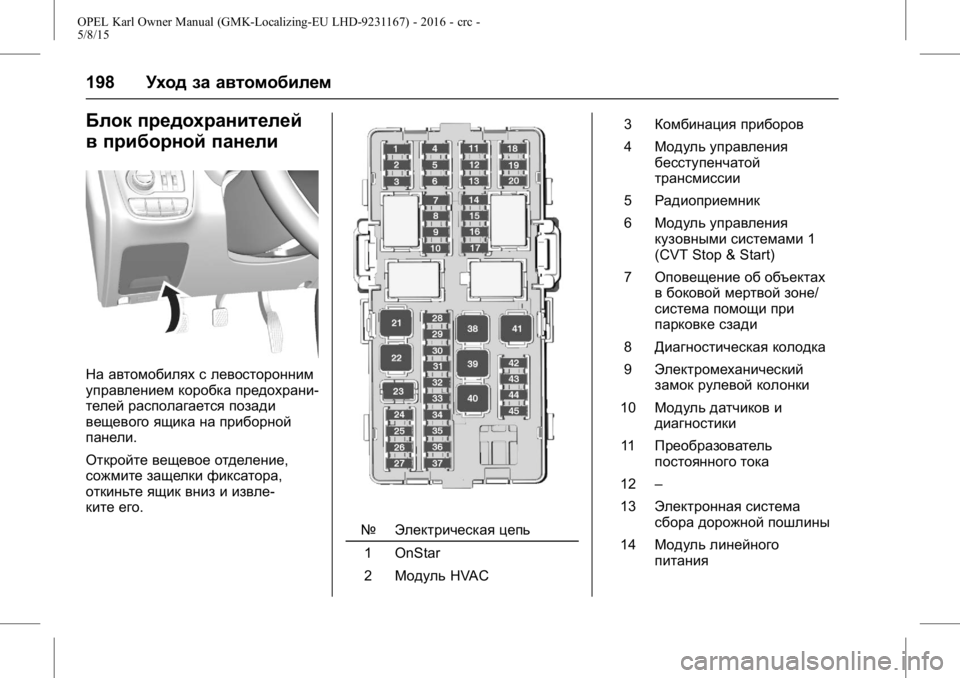

198Уход за автомобилем
Блок предохранителей
в приборной панели
На автомобилях с левосторонним
управлением коробка предохрани-
телей располагается позади
вещевого ящика на приборной
панели.
Откройте вещевое отделение,
сожмите защелки фиксатора,
откиньте ящик вниз и извле-
ките его.
№Электрическая цепь
1 OnStar
2 Модуль HVAC 3
Комбинация приборов
4 Модуль управления
бесступенчатой
трансмиссии
5 Радиоприемник
6 Модуль управления
кузовными системами 1
(CVT Stop & Start)
7 Оповещение об объектах
в боковой мертвой зоне/
система помощи при
парковке сзади
8 Диагностическая колодка
9 Электромеханический
замок рулевой колонки
10 Модуль датчиков и
диагностики
11 Преобразователь
постоянного тока
12 –
13 Электронная система
сбора дорожной пошлины
14 Модуль линейного
питания
Page 200 of 252

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15

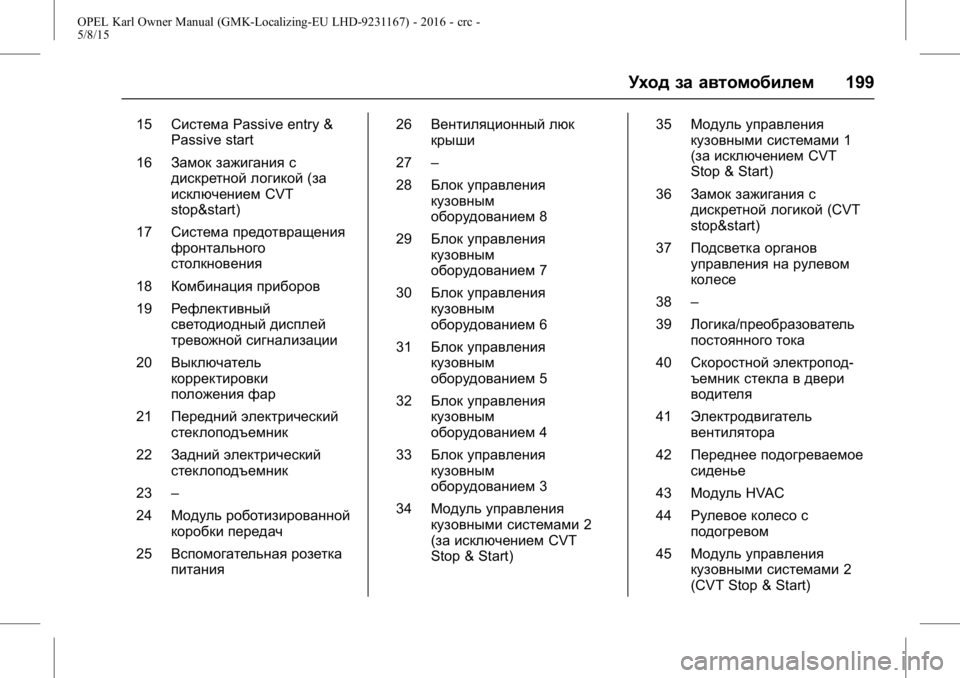

Уход за автомобилем199
15Система Passive entry &
Passive start
16 Замок зажигания с
дискретной логикой (за
исключением CVT
stop&start)
17 Система предотвращения
фронтального
столкновения
18 Комбинация приборов
19 Рефлективный
светодиодный дисплей
тревожной сигнализации
20 Выключатель
корректировки
положения фар
21 Передний электрический
стеклоподъемник
22 Задний электрический
стеклоподъемник
23 –
24 Модуль роботизированной
коробки передач
25 Вспомогательная розетка
питания 26
Вентиляционный люк
крыши
27 –
28 Блок управления
кузовным
оборудованием 8
29 Блок управления
кузовным
оборудованием 7
30 Блок управления
кузовным
оборудованием 6
31 Блок управления
кузовным
оборудованием 5
32 Блок управления
кузовным
оборудованием 4
33 Блок управления
кузовным
оборудованием 3
34 Модуль управления
кузовными системами 2
(за исключением CVT
Stop & Start) 35
Модуль управления
кузовными системами 1
(за исключением CVT
Stop & Start)
36 Замок зажигания с
дискретной логикой (CVT
stop&start)
37 Подсветка органов
управления на рулевом
колесе
38 –
39 Логика/преобразователь
постоянного тока
40 Скоростной электропод-
ъемник стекла в двери
водителя
41 Электродвигатель
вентилятора
42 Переднее подогреваемое
сиденье
43 Модуль HVAC
44 Рулевое колесо с
подогревом
45 Модуль управления
кузовными системами 2
(CVT Stop & Start)
