OPEL KARL 2016.5 Betriebsanleitung (in German)

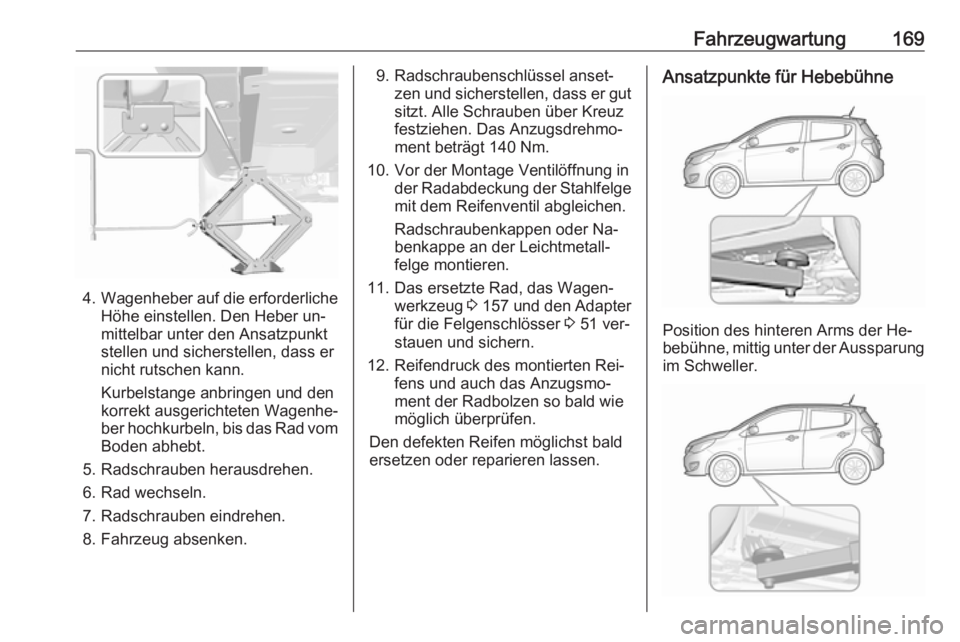

Fahrzeugwartung169
4.Wagenheber auf die erforderliche
Höhe einstellen. Den Heber un‐
mittelbar unter den Ansatzpunkt
stellen und sicherstellen, dass er
nicht rutschen kann.
Kurbelstange anbringen und den
korrekt ausgerichteten Wagenhe‐
ber hochkurbeln, bis das Rad vom Boden abhebt.
5. Radschrauben herausdrehen.
6. Rad wechseln.
7. Radschrauben eindrehen.
8. Fahrzeug absenken.
9. Radschraubenschlüssel anset‐ zen und sicherstellen, dass er gut
sitzt. Alle Schrauben über Kreuz
festziehen. Das Anzugsdrehmo‐
ment beträgt 140 Nm.
10. Vor der Montage Ventilöffnung in der Radabdeckung der Stahlfelge
mit dem Reifenventil abgleichen.
Radschraubenkappen oder Na‐
benkappe an der Leichtmetall‐
felge montieren.
11. Das ersetzte Rad, das Wagen‐ werkzeug 3 157 und den Adapter
für die Felgenschlösser 3 51 ver‐
stauen und sichern.
12. Reifendruck des montierten Rei‐ fens und auch das Anzugsmo‐
ment der Radbolzen so bald wie
möglich überprüfen.
Den defekten Reifen möglichst bald
ersetzen oder reparieren lassen.Ansatzpunkte für Hebebühne
Position des hinteren Arms der He‐
bebühne, mittig unter der Aussparung im Schweller.

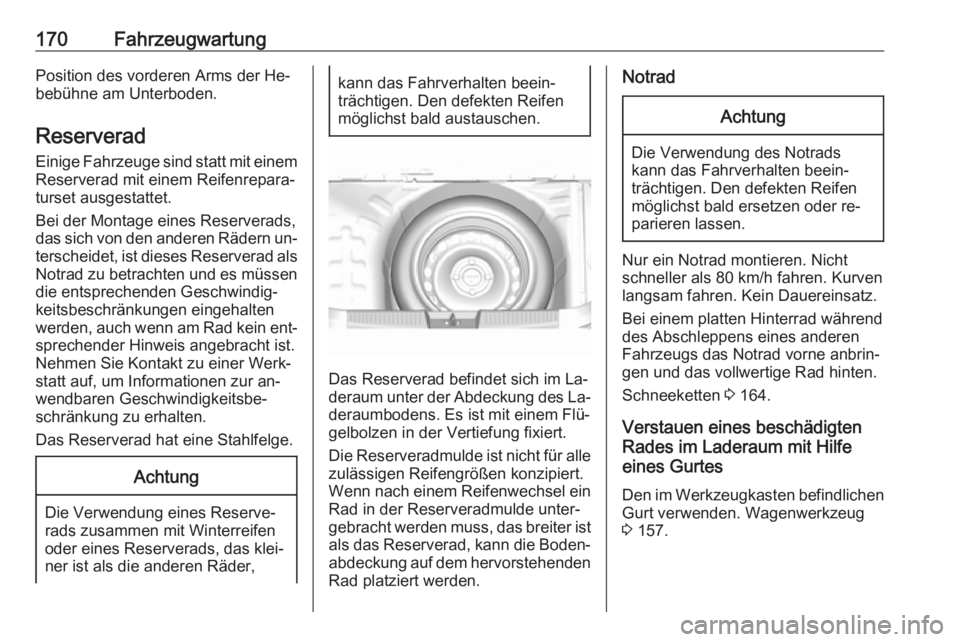

170FahrzeugwartungPosition des vorderen Arms der He‐bebühne am Unterboden.
Reserverad
Einige Fahrzeuge sind statt mit einem Reserverad mit einem Reifenrepara‐
turset ausgestattet.
Bei der Montage eines Reserverads, das sich von den anderen Rädern un‐
terscheidet, ist dieses Reserverad als Notrad zu betrachten und es müssen die entsprechenden Geschwindig‐
keitsbeschränkungen eingehalten
werden, auch wenn am Rad kein ent‐
sprechender Hinweis angebracht ist. Nehmen Sie Kontakt zu einer Werk‐
statt auf, um Informationen zur an‐ wendbaren Geschwindigkeitsbe‐
schränkung zu erhalten.
Das Reserverad hat eine Stahlfelge.Achtung
Die Verwendung eines Reserve‐
rads zusammen mit Winterreifen
oder eines Reserverads, das klei‐
ner ist als die anderen Räder,
kann das Fahrverhalten beein‐
trächtigen. Den defekten Reifen
möglichst bald austauschen.
Das Reserverad befindet sich im La‐
deraum unter der Abdeckung des La‐
deraumbodens. Es ist mit einem Flü‐
gelbolzen in der Vertiefung fixiert.
Die Reserveradmulde ist nicht für alle
zulässigen Reifengrößen konzipiert.
Wenn nach einem Reifenwechsel ein Rad in der Reserveradmulde unter‐
gebracht werden muss, das breiter ist
als das Reserverad, kann die Boden‐ abdeckung auf dem hervorstehenden
Rad platziert werden.
NotradAchtung
Die Verwendung des Notrads kann das Fahrverhalten beein‐
trächtigen. Den defekten Reifen
möglichst bald ersetzen oder re‐
parieren lassen.
Nur ein Notrad montieren. Nicht
schneller als 80 km/h fahren. Kurven
langsam fahren. Kein Dauereinsatz.
Bei einem platten Hinterrad während des Abschleppens eines anderen
Fahrzeugs das Notrad vorne anbrin‐
gen und das vollwertige Rad hinten.
Schneeketten 3 164.
Verstauen eines beschädigten
Rades im Laderaum mit Hilfe
eines Gurtes
Den im Werkzeugkasten befindlichen
Gurt verwenden. Wagenwerkzeug
3 157.

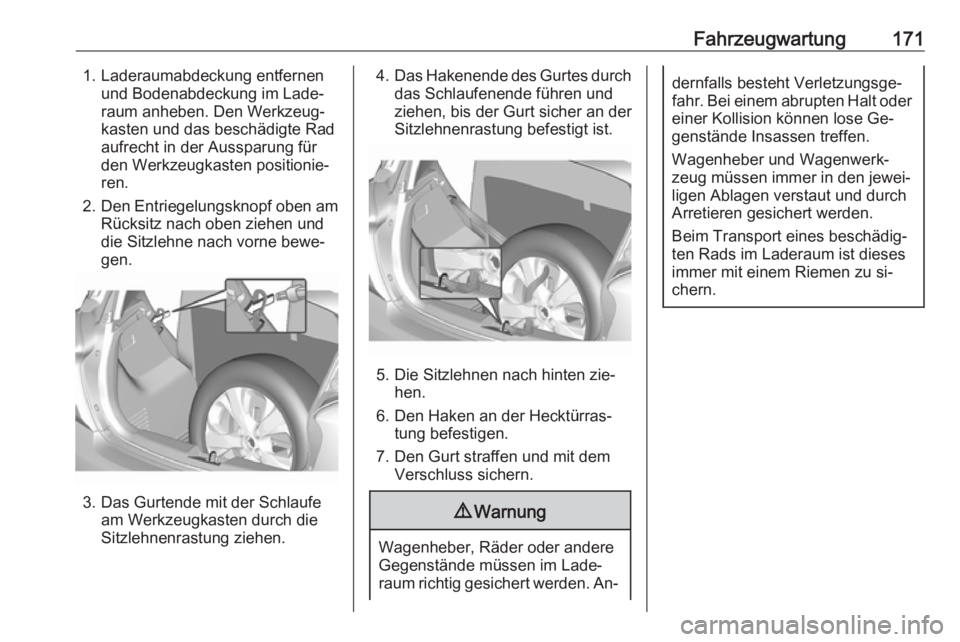

Fahrzeugwartung1711. Laderaumabdeckung entfernenund Bodenabdeckung im Lade‐
raum anheben. Den Werkzeug‐
kasten und das beschädigte Rad
aufrecht in der Aussparung für
den Werkzeugkasten positionie‐
ren.
2. Den Entriegelungsknopf oben am
Rücksitz nach oben ziehen und
die Sitzlehne nach vorne bewe‐
gen.
3. Das Gurtende mit der Schlaufe am Werkzeugkasten durch die
Sitzlehnenrastung ziehen.
4. Das Hakenende des Gurtes durch
das Schlaufenende führen und
ziehen, bis der Gurt sicher an der
Sitzlehnenrastung befestigt ist.
5. Die Sitzlehnen nach hinten zie‐ hen.
6. Den Haken an der Hecktürras‐ tung befestigen.
7. Den Gurt straffen und mit dem Verschluss sichern.
9 Warnung
Wagenheber, Räder oder andere
Gegenstände müssen im Lade‐
raum richtig gesichert werden. An‐
dernfalls besteht Verletzungsge‐
fahr. Bei einem abrupten Halt oder
einer Kollision können lose Ge‐
genstände Insassen treffen.
Wagenheber und Wagenwerk‐
zeug müssen immer in den jewei‐
ligen Ablagen verstaut und durch
Arretieren gesichert werden.
Beim Transport eines beschädig‐
ten Rads im Laderaum ist dieses
immer mit einem Riemen zu si‐
chern.

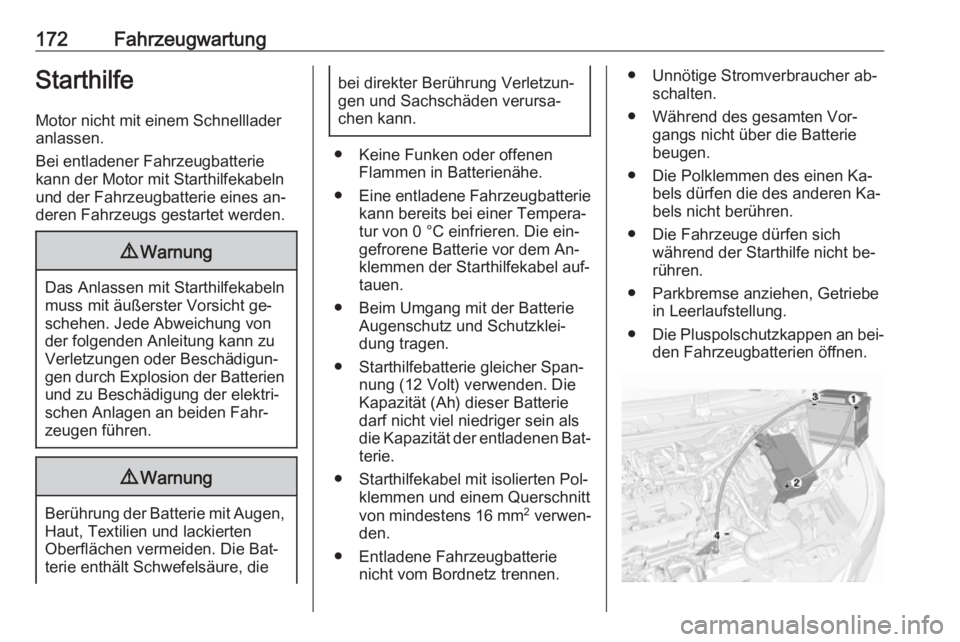

172FahrzeugwartungStarthilfeMotor nicht mit einem Schnellladeranlassen.
Bei entladener Fahrzeugbatterie
kann der Motor mit Starthilfekabeln
und der Fahrzeugbatterie eines an‐
deren Fahrzeugs gestartet werden.9 Warnung
Das Anlassen mit Starthilfekabeln
muss mit äußerster Vorsicht ge‐
schehen. Jede Abweichung von
der folgenden Anleitung kann zu
Verletzungen oder Beschädigun‐
gen durch Explosion der Batterien und zu Beschädigung der elektri‐
schen Anlagen an beiden Fahr‐
zeugen führen.
9 Warnung
Berührung der Batterie mit Augen,
Haut, Textilien und lackierten
Oberflächen vermeiden. Die Bat‐
terie enthält Schwefelsäure, die
bei direkter Berührung Verletzun‐
gen und Sachschäden verursa‐
chen kann.
● Keine Funken oder offenen Flammen in Batterienähe.
● Eine entladene Fahrzeugbatterie
kann bereits bei einer Tempera‐
tur von 0 °C einfrieren. Die ein‐
gefrorene Batterie vor dem An‐
klemmen der Starthilfekabel auf‐
tauen.
● Beim Umgang mit der Batterie Augenschutz und Schutzklei‐
dung tragen.
● Starthilfebatterie gleicher Span‐ nung (12 Volt) verwenden. Die
Kapazität (Ah) dieser Batterie
darf nicht viel niedriger sein als
die Kapazität der entladenen Bat‐ terie.
● Starthilfekabel mit isolierten Pol‐ klemmen und einem Querschnitt
von mindestens 16 mm 2
verwen‐
den.
● Entladene Fahrzeugbatterie nicht vom Bordnetz trennen.
● Unnötige Stromverbraucher ab‐schalten.
● Während des gesamten Vor‐ gangs nicht über die Batterie
beugen.
● Die Polklemmen des einen Ka‐ bels dürfen die des anderen Ka‐
bels nicht berühren.
● Die Fahrzeuge dürfen sich während der Starthilfe nicht be‐
rühren.
● Parkbremse anziehen, Getriebe in Leerlaufstellung.
● Die Pluspolschutzkappen an bei‐
den Fahrzeugbatterien öffnen.

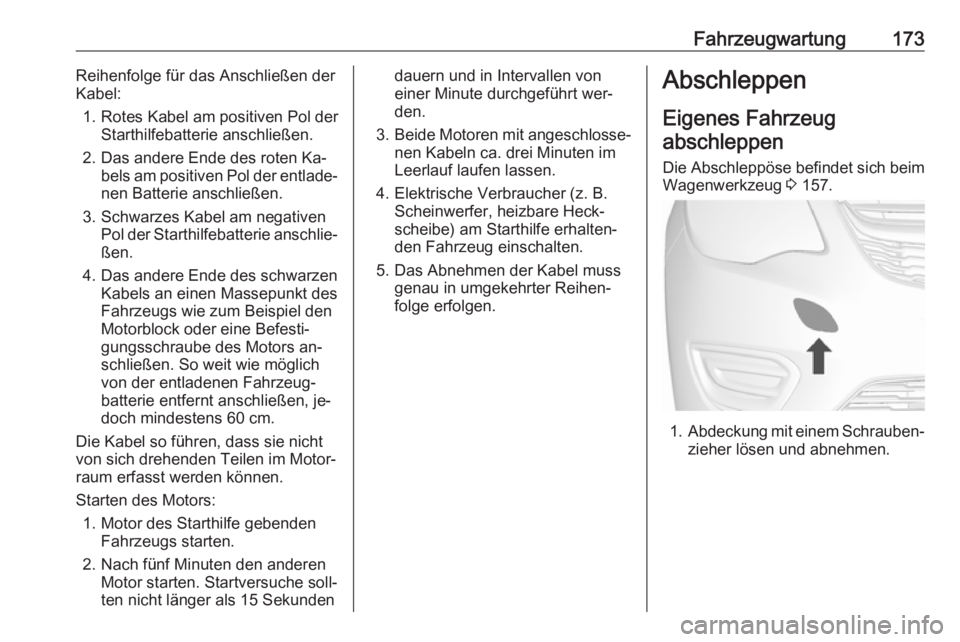

Fahrzeugwartung173Reihenfolge für das Anschließen der
Kabel:
1. Rotes Kabel am positiven Pol der Starthilfebatterie anschließen.
2. Das andere Ende des roten Ka‐ bels am positiven Pol der entlade‐nen Batterie anschließen.
3. Schwarzes Kabel am negativen Pol der Starthilfebatterie anschlie‐ßen.
4. Das andere Ende des schwarzen Kabels an einen Massepunkt desFahrzeugs wie zum Beispiel den
Motorblock oder eine Befesti‐
gungsschraube des Motors an‐
schließen. So weit wie möglich
von der entladenen Fahrzeug‐
batterie entfernt anschließen, je‐
doch mindestens 60 cm.
Die Kabel so führen, dass sie nicht
von sich drehenden Teilen im Motor‐
raum erfasst werden können.
Starten des Motors: 1. Motor des Starthilfe gebenden Fahrzeugs starten.
2. Nach fünf Minuten den anderen Motor starten. Startversuche soll‐
ten nicht länger als 15 Sekundendauern und in Intervallen von
einer Minute durchgeführt wer‐ den.
3. Beide Motoren mit angeschlosse‐
nen Kabeln ca. drei Minuten im
Leerlauf laufen lassen.
4. Elektrische Verbraucher (z. B. Scheinwerfer, heizbare Heck‐
scheibe) am Starthilfe erhalten‐
den Fahrzeug einschalten.
5. Das Abnehmen der Kabel muss genau in umgekehrter Reihen‐
folge erfolgen.Abschleppen
Eigenes Fahrzeug
abschleppen
Die Abschleppöse befindet sich beim Wagenwerkzeug 3 157.
1. Abdeckung mit einem Schrauben‐
zieher lösen und abnehmen.

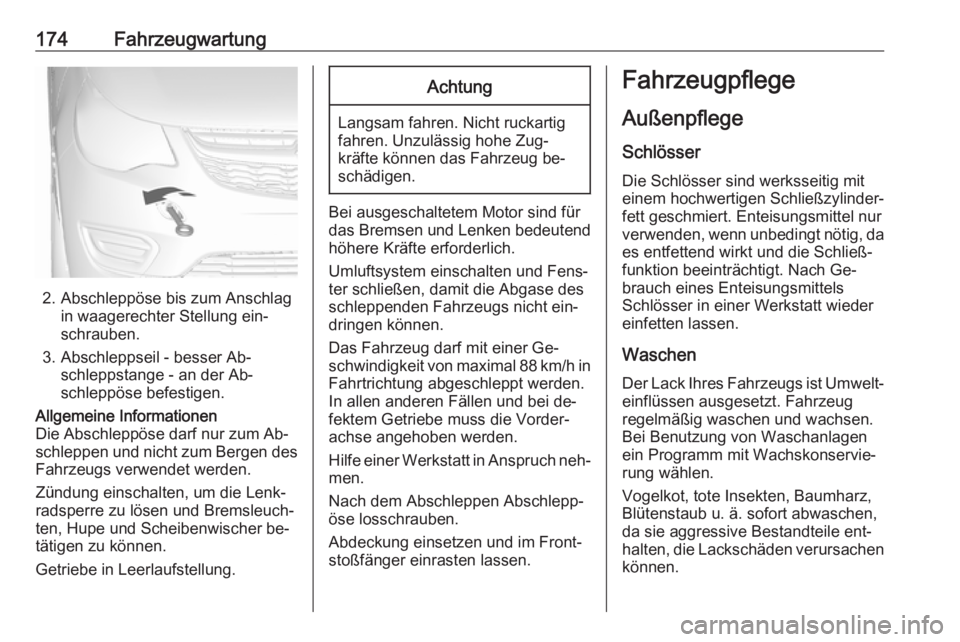

174Fahrzeugwartung
2. Abschleppöse bis zum Anschlagin waagerechter Stellung ein‐
schrauben.
3. Abschleppseil - besser Ab‐ schleppstange - an der Ab‐
schleppöse befestigen.
Allgemeine Informationen
Die Abschleppöse darf nur zum Ab‐
schleppen und nicht zum Bergen des
Fahrzeugs verwendet werden.
Zündung einschalten, um die Lenk‐
radsperre zu lösen und Bremsleuch‐
ten, Hupe und Scheibenwischer be‐
tätigen zu können.
Getriebe in Leerlaufstellung.Achtung
Langsam fahren. Nicht ruckartig
fahren. Unzulässig hohe Zug‐
kräfte können das Fahrzeug be‐ schädigen.
Bei ausgeschaltetem Motor sind für
das Bremsen und Lenken bedeutend
höhere Kräfte erforderlich.
Umluftsystem einschalten und Fens‐
ter schließen, damit die Abgase des
schleppenden Fahrzeugs nicht ein‐
dringen können.
Das Fahrzeug darf mit einer Ge‐ schwindigkeit von maximal 88 km/h in Fahrtrichtung abgeschleppt werden.
In allen anderen Fällen und bei de‐
fektem Getriebe muss die Vorder‐
achse angehoben werden.
Hilfe einer Werkstatt in Anspruch neh‐
men.
Nach dem Abschleppen Abschlepp‐
öse losschrauben.
Abdeckung einsetzen und im Front‐
stoßfänger einrasten lassen.
Fahrzeugpflege
Außenpflege
Schlösser
Die Schlösser sind werksseitig mit
einem hochwertigen Schließzylinder‐
fett geschmiert. Enteisungsmittel nur verwenden, wenn unbedingt nötig, da es entfettend wirkt und die Schließ‐
funktion beeinträchtigt. Nach Ge‐
brauch eines Enteisungsmittels
Schlösser in einer Werkstatt wieder
einfetten lassen.
Waschen Der Lack Ihres Fahrzeugs ist Umwelt‐
einflüssen ausgesetzt. Fahrzeug
regelmäßig waschen und wachsen.
Bei Benutzung von Waschanlagen
ein Programm mit Wachskonservie‐
rung wählen.
Vogelkot, tote Insekten, Baumharz, Blütenstaub u. ä. sofort abwaschen,
da sie aggressive Bestandteile ent‐
halten, die Lackschäden verursachen können.

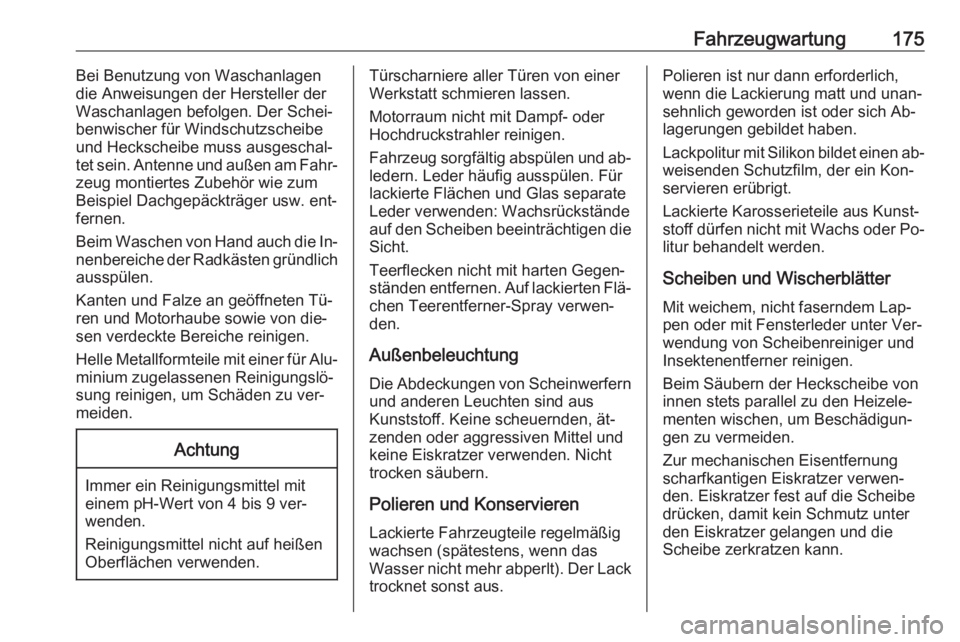

Fahrzeugwartung175Bei Benutzung von Waschanlagen
die Anweisungen der Hersteller der
Waschanlagen befolgen. Der Schei‐
benwischer für Windschutzscheibe
und Heckscheibe muss ausgeschal‐
tet sein. Antenne und außen am Fahr‐
zeug montiertes Zubehör wie zum
Beispiel Dachgepäckträger usw. ent‐
fernen.
Beim Waschen von Hand auch die In‐
nenbereiche der Radkästen gründlich
ausspülen.
Kanten und Falze an geöffneten Tü‐
ren und Motorhaube sowie von die‐
sen verdeckte Bereiche reinigen.
Helle Metallformteile mit einer für Alu‐ minium zugelassenen Reinigungslö‐
sung reinigen, um Schäden zu ver‐
meiden.Achtung
Immer ein Reinigungsmittel mit
einem pH-Wert von 4 bis 9 ver‐
wenden.
Reinigungsmittel nicht auf heißen
Oberflächen verwenden.
Türscharniere aller Türen von einer Werkstatt schmieren lassen.
Motorraum nicht mit Dampf- oder
Hochdruckstrahler reinigen.
Fahrzeug sorgfältig abspülen und ab‐
ledern. Leder häufig ausspülen. Für lackierte Flächen und Glas separate
Leder verwenden: Wachsrückstände
auf den Scheiben beeinträchtigen die Sicht.
Teerflecken nicht mit harten Gegen‐ ständen entfernen. Auf lackierten Flä‐ chen Teerentferner-Spray verwen‐
den.
Außenbeleuchtung Die Abdeckungen von Scheinwerfern
und anderen Leuchten sind aus
Kunststoff. Keine scheuernden, ät‐ zenden oder aggressiven Mittel und
keine Eiskratzer verwenden. Nicht
trocken säubern.
Polieren und Konservieren Lackierte Fahrzeugteile regelmäßig
wachsen (spätestens, wenn das
Wasser nicht mehr abperlt). Der Lack
trocknet sonst aus.Polieren ist nur dann erforderlich,
wenn die Lackierung matt und unan‐
sehnlich geworden ist oder sich Ab‐
lagerungen gebildet haben.
Lackpolitur mit Silikon bildet einen ab‐ weisenden Schutzfilm, der ein Kon‐servieren erübrigt.
Lackierte Karosserieteile aus Kunst‐
stoff dürfen nicht mit Wachs oder Po‐
litur behandelt werden.
Scheiben und Wischerblätter
Mit weichem, nicht faserndem Lap‐
pen oder mit Fensterleder unter Ver‐
wendung von Scheibenreiniger und
Insektenentferner reinigen.
Beim Säubern der Heckscheibe von
innen stets parallel zu den Heizele‐
menten wischen, um Beschädigun‐
gen zu vermeiden.
Zur mechanischen Eisentfernung
scharfkantigen Eiskratzer verwen‐
den. Eiskratzer fest auf die Scheibe drücken, damit kein Schmutz unter
den Eiskratzer gelangen und die
Scheibe zerkratzen kann.

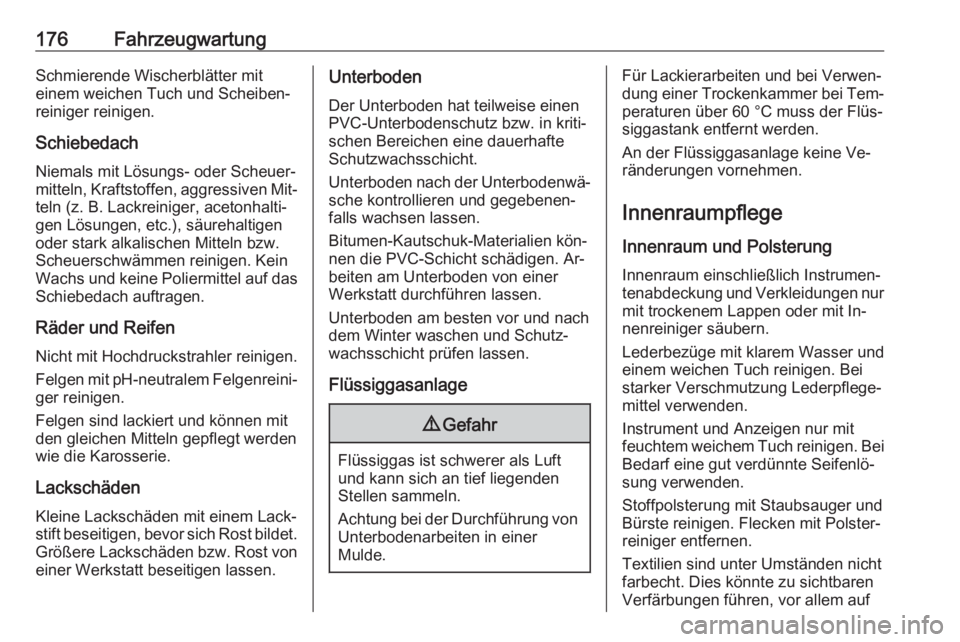

176FahrzeugwartungSchmierende Wischerblätter mit
einem weichen Tuch und Scheiben‐
reiniger reinigen.
Schiebedach
Niemals mit Lösungs- oder Scheuer‐
mitteln, Kraftstoffen, aggressiven Mit‐ teln (z. B. Lackreiniger, acetonhalti‐
gen Lösungen, etc.), säurehaltigen
oder stark alkalischen Mitteln bzw.
Scheuerschwämmen reinigen. Kein
Wachs und keine Poliermittel auf das
Schiebedach auftragen.
Räder und Reifen
Nicht mit Hochdruckstrahler reinigen.
Felgen mit pH-neutralem Felgenreini‐
ger reinigen.
Felgen sind lackiert und können mit
den gleichen Mitteln gepflegt werden
wie die Karosserie.
Lackschäden
Kleine Lackschäden mit einem Lack‐
stift beseitigen, bevor sich Rost bildet.
Größere Lackschäden bzw. Rost von
einer Werkstatt beseitigen lassen.Unterboden
Der Unterboden hat teilweise einen
PVC-Unterbodenschutz bzw. in kriti‐
schen Bereichen eine dauerhafte
Schutzwachsschicht.
Unterboden nach der Unterbodenwä‐ sche kontrollieren und gegebenen‐
falls wachsen lassen.
Bitumen-Kautschuk-Materialien kön‐
nen die PVC-Schicht schädigen. Ar‐
beiten am Unterboden von einer Werkstatt durchführen lassen.
Unterboden am besten vor und nach
dem Winter waschen und Schutz‐
wachsschicht prüfen lassen.
Flüssiggasanlage9 Gefahr
Flüssiggas ist schwerer als Luft
und kann sich an tief liegenden Stellen sammeln.
Achtung bei der Durchführung von Unterbodenarbeiten in einer
Mulde.
Für Lackierarbeiten und bei Verwen‐ dung einer Trockenkammer bei Tem‐ peraturen über 60 °C muss der Flüs‐
siggastank entfernt werden.
An der Flüssiggasanlage keine Ve‐ ränderungen vornehmen.
Innenraumpflege
Innenraum und Polsterung Innenraum einschließlich Instrumen‐
tenabdeckung und Verkleidungen nur
mit trockenem Lappen oder mit In‐
nenreiniger säubern.
Lederbezüge mit klarem Wasser und
einem weichen Tuch reinigen. Bei
starker Verschmutzung Lederpflege‐
mittel verwenden.
Instrument und Anzeigen nur mit feuchtem weichem Tuch reinigen. Bei Bedarf eine gut verdünnte Seifenlö‐
sung verwenden.
Stoffpolsterung mit Staubsauger und
Bürste reinigen. Flecken mit Polster‐
reiniger entfernen.
Textilien sind unter Umständen nicht farbecht. Dies könnte zu sichtbaren
Verfärbungen führen, vor allem auf

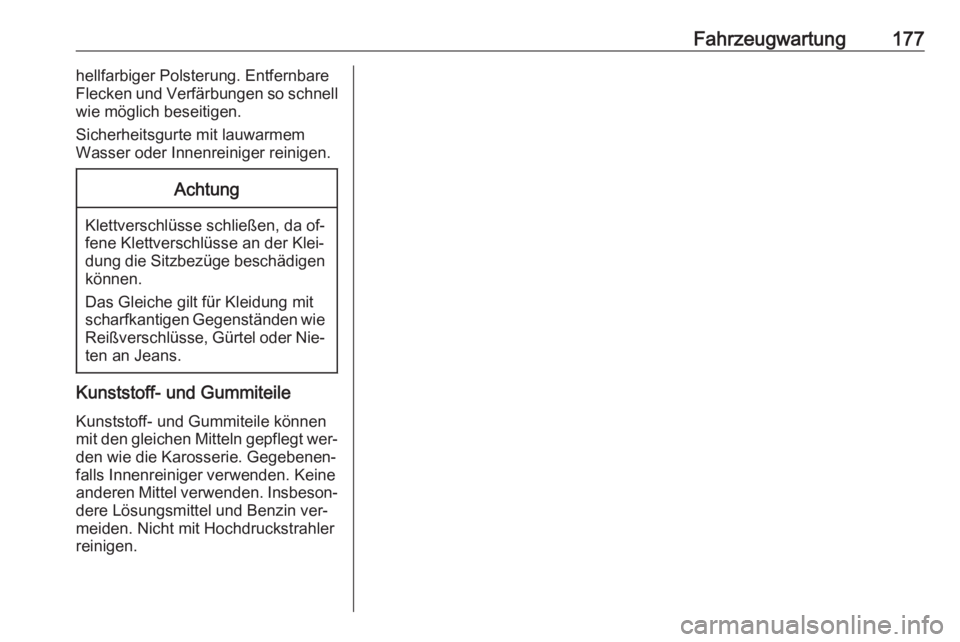

Fahrzeugwartung177hellfarbiger Polsterung. Entfernbare
Flecken und Verfärbungen so schnell
wie möglich beseitigen.
Sicherheitsgurte mit lauwarmem
Wasser oder Innenreiniger reinigen.Achtung
Klettverschlüsse schließen, da of‐
fene Klettverschlüsse an der Klei‐
dung die Sitzbezüge beschädigen können.
Das Gleiche gilt für Kleidung mit
scharfkantigen Gegenständen wie
Reißverschlüsse, Gürtel oder Nie‐ ten an Jeans.
Kunststoff- und Gummiteile
Kunststoff- und Gummiteile können
mit den gleichen Mitteln gepflegt wer‐
den wie die Karosserie. Gegebenen‐
falls Innenreiniger verwenden. Keine
anderen Mittel verwenden. Insbeson‐
dere Lösungsmittel und Benzin ver‐
meiden. Nicht mit Hochdruckstrahler
reinigen.

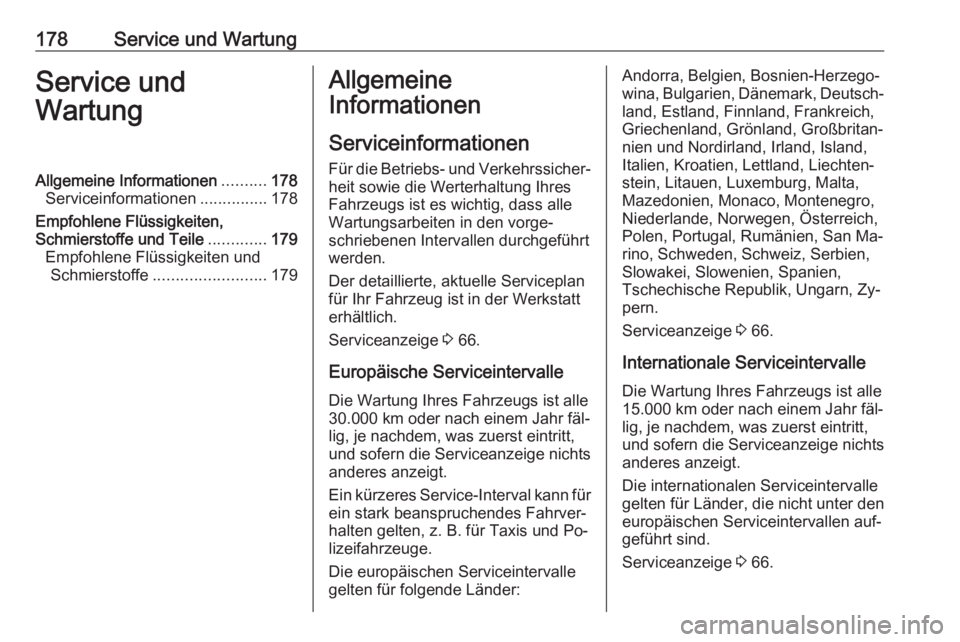

178Service und WartungService und
WartungAllgemeine Informationen ..........178
Serviceinformationen ...............178
Empfohlene Flüssigkeiten,
Schmierstoffe und Teile .............179
Empfohlene Flüssigkeiten und Schmierstoffe ......................... 179Allgemeine
Informationen
Serviceinformationen
Für die Betriebs- und Verkehrssicher‐ heit sowie die Werterhaltung Ihres
Fahrzeugs ist es wichtig, dass alle Wartungsarbeiten in den vorge‐
schriebenen Intervallen durchgeführt werden.
Der detaillierte, aktuelle Serviceplan
für Ihr Fahrzeug ist in der Werkstatt
erhältlich.
Serviceanzeige 3 66.
Europäische Serviceintervalle Die Wartung Ihres Fahrzeugs ist alle
30.000 km oder nach einem Jahr fäl‐ lig, je nachdem, was zuerst eintritt,
und sofern die Serviceanzeige nichts
anderes anzeigt.
Ein kürzeres Service-Interval kann für
ein stark beanspruchendes Fahrver‐
halten gelten, z. B. für Taxis und Po‐
lizeifahrzeuge.
Die europäischen Serviceintervalle
gelten für folgende Länder:Andorra, Belgien, Bosnien-Herzego‐
wina, Bulgarien, Dänemark, Deutsch‐
land, Estland, Finnland, Frankreich,
Griechenland, Grönland, Großbritan‐
nien und Nordirland, Irland, Island,
Italien, Kroatien, Lettland, Liechten‐
stein, Litauen, Luxemburg, Malta,
Mazedonien, Monaco, Montenegro,
Niederlande, Norwegen, Österreich,
Polen, Portugal, Rumänien, San Ma‐
rino, Schweden, Schweiz, Serbien,
Slowakei, Slowenien, Spanien,
Tschechische Republik, Ungarn, Zy‐
pern.
Serviceanzeige 3 66.
Internationale Serviceintervalle
Die Wartung Ihres Fahrzeugs ist alle
15.000 km oder nach einem Jahr fäl‐ lig, je nachdem, was zuerst eintritt,
und sofern die Serviceanzeige nichts
anderes anzeigt.
Die internationalen Serviceintervalle
gelten für Länder, die nicht unter den europäischen Serviceintervallen auf‐
geführt sind.
Serviceanzeige 3 66.
