OPEL KARL 2016.5 Betriebsanleitung (in German)

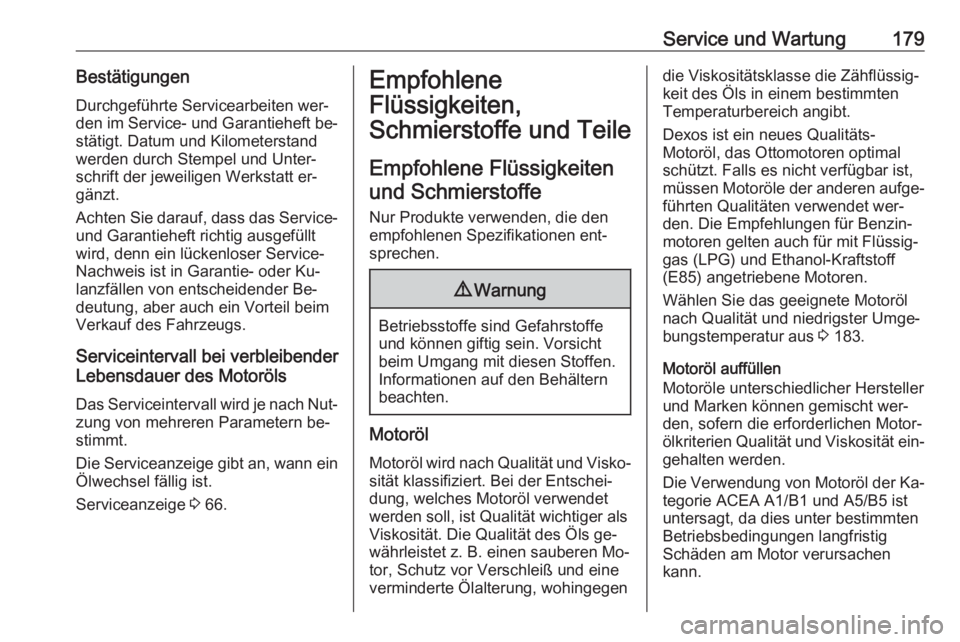

Service und Wartung179BestätigungenDurchgeführte Servicearbeiten wer‐
den im Service- und Garantieheft be‐ stätigt. Datum und Kilometerstand
werden durch Stempel und Unter‐
schrift der jeweiligen Werkstatt er‐
gänzt.
Achten Sie darauf, dass das Service-
und Garantieheft richtig ausgefüllt
wird, denn ein lückenloser Service-
Nachweis ist in Garantie- oder Ku‐
lanzfällen von entscheidender Be‐
deutung, aber auch ein Vorteil beim
Verkauf des Fahrzeugs.
Serviceintervall bei verbleibender
Lebensdauer des Motoröls
Das Serviceintervall wird je nach Nut‐
zung von mehreren Parametern be‐
stimmt.
Die Serviceanzeige gibt an, wann ein Ölwechsel fällig ist.
Serviceanzeige 3 66.Empfohlene
Flüssigkeiten,
Schmierstoffe und Teile
Empfohlene Flüssigkeiten und Schmierstoffe
Nur Produkte verwenden, die den
empfohlenen Spezifikationen ent‐
sprechen.9 Warnung
Betriebsstoffe sind Gefahrstoffe
und können giftig sein. Vorsicht
beim Umgang mit diesen Stoffen.
Informationen auf den Behältern
beachten.
Motoröl
Motoröl wird nach Qualität und Visko‐sität klassifiziert. Bei der Entschei‐
dung, welches Motoröl verwendet
werden soll, ist Qualität wichtiger als Viskosität. Die Qualität des Öls ge‐
währleistet z. B. einen sauberen Mo‐
tor, Schutz vor Verschleiß und eine
verminderte Ölalterung, wohingegen
die Viskositätsklasse die Zähflüssig‐
keit des Öls in einem bestimmten
Temperaturbereich angibt.
Dexos ist ein neues Qualitäts-
Motoröl, das Ottomotoren optimal
schützt. Falls es nicht verfügbar ist,
müssen Motoröle der anderen aufge‐
führten Qualitäten verwendet wer‐
den. Die Empfehlungen für Benzin‐
motoren gelten auch für mit Flüssig‐ gas (LPG) und Ethanol-Kraftstoff
(E85) angetriebene Motoren.
Wählen Sie das geeignete Motoröl
nach Qualität und niedrigster Umge‐
bungstemperatur aus 3 183.
Motoröl auffüllen
Motoröle unterschiedlicher Hersteller
und Marken können gemischt wer‐
den, sofern die erforderlichen Motor‐
ölkriterien Qualität und Viskosität ein‐ gehalten werden.
Die Verwendung von Motoröl der Ka‐
tegorie ACEA A1/B1 und A5/B5 ist
untersagt, da dies unter bestimmten
Betriebsbedingungen langfristig
Schäden am Motor verursachen
kann.

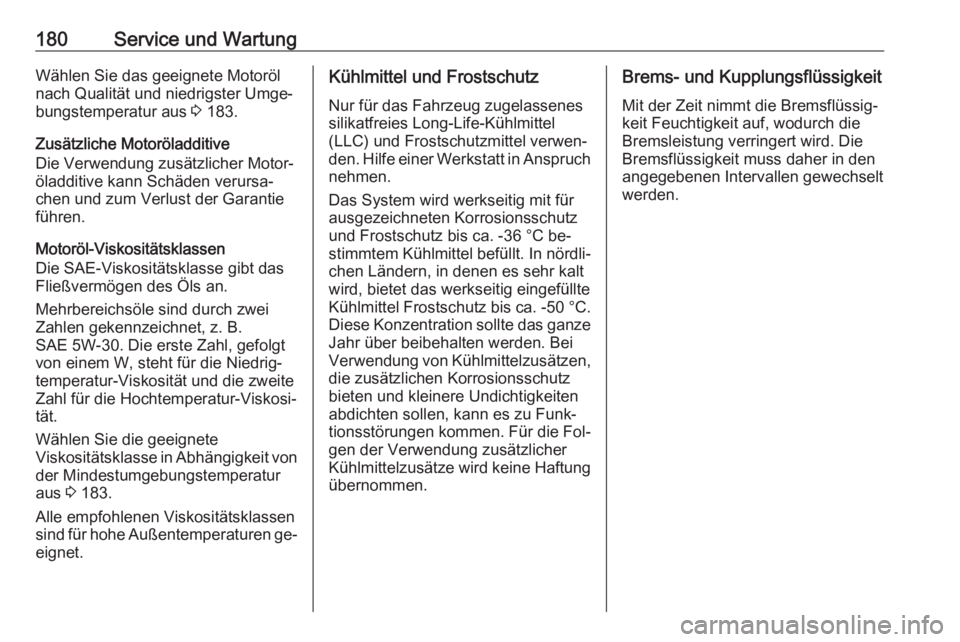

180Service und WartungWählen Sie das geeignete Motoröl
nach Qualität und niedrigster Umge‐
bungstemperatur aus 3 183.
Zusätzliche Motoröladditive
Die Verwendung zusätzlicher Motor‐
öladditive kann Schäden verursa‐
chen und zum Verlust der Garantie
führen.
Motoröl-Viskositätsklassen
Die SAE-Viskositätsklasse gibt das
Fließvermögen des Öls an.
Mehrbereichsöle sind durch zwei
Zahlen gekennzeichnet, z. B.
SAE 5W-30. Die erste Zahl, gefolgt
von einem W, steht für die Niedrig‐
temperatur-Viskosität und die zweite
Zahl für die Hochtemperatur-Viskosi‐
tät.
Wählen Sie die geeignete
Viskositätsklasse in Abhängigkeit von
der Mindestumgebungstemperatur
aus 3 183.
Alle empfohlenen Viskositätsklassen
sind für hohe Außentemperaturen ge‐ eignet.Kühlmittel und Frostschutz
Nur für das Fahrzeug zugelassenes
silikatfreies Long-Life-Kühlmittel
(LLC) und Frostschutzmittel verwen‐ den. Hilfe einer Werkstatt in Anspruch
nehmen.
Das System wird werkseitig mit für
ausgezeichneten Korrosionsschutz
und Frostschutz bis ca. -36 °C be‐
stimmtem Kühlmittel befüllt. In nördli‐ chen Ländern, in denen es sehr kalt
wird, bietet das werkseitig eingefüllte
Kühlmittel Frostschutz bis ca. -50 °C.
Diese Konzentration sollte das ganze
Jahr über beibehalten werden. Bei
Verwendung von Kühlmittelzusätzen, die zusätzlichen Korrosionsschutz
bieten und kleinere Undichtigkeiten
abdichten sollen, kann es zu Funk‐
tionsstörungen kommen. Für die Fol‐
gen der Verwendung zusätzlicher
Kühlmittelzusätze wird keine Haftung
übernommen.Brems- und Kupplungsflüssigkeit
Mit der Zeit nimmt die Bremsflüssig‐
keit Feuchtigkeit auf, wodurch die
Bremsleistung verringert wird. Die
Bremsflüssigkeit muss daher in den
angegebenen Intervallen gewechselt
werden.

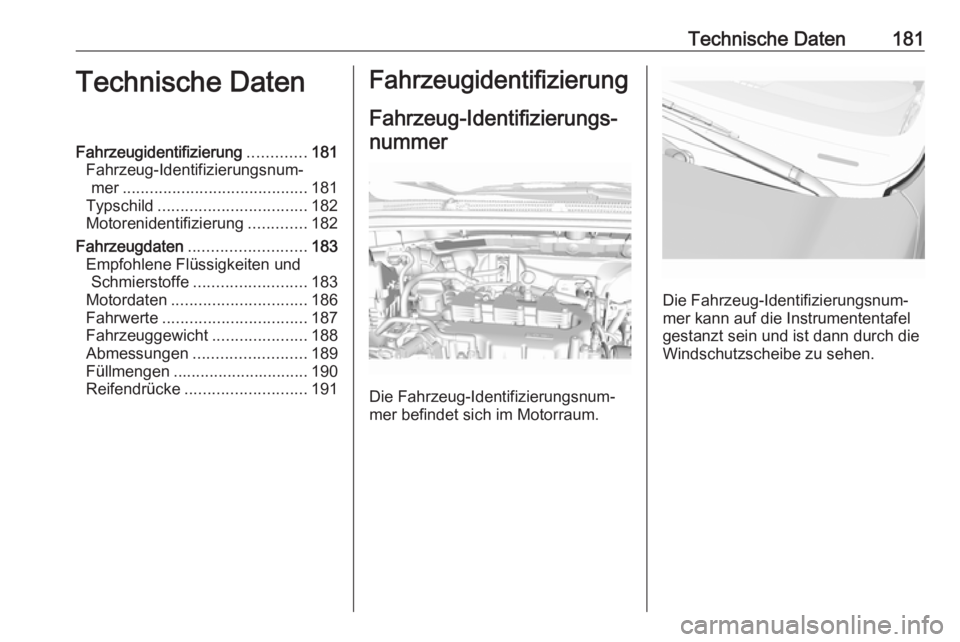

Technische Daten181Technische DatenFahrzeugidentifizierung.............181
Fahrzeug-Identifizierungsnum‐ mer ......................................... 181
Typschild ................................. 182
Motorenidentifizierung .............182
Fahrzeugdaten .......................... 183
Empfohlene Flüssigkeiten und Schmierstoffe ......................... 183
Motordaten .............................. 186
Fahrwerte ................................ 187
Fahrzeuggewicht .....................188
Abmessungen ......................... 189
Füllmengen .............................. 190
Reifendrücke ........................... 191Fahrzeugidentifizierung
Fahrzeug-Identifizierungs‐nummer
Die Fahrzeug-Identifizierungsnum‐
mer befindet sich im Motorraum.
Die Fahrzeug-Identifizierungsnum‐ mer kann auf die Instrumententafel
gestanzt sein und ist dann durch die
Windschutzscheibe zu sehen.

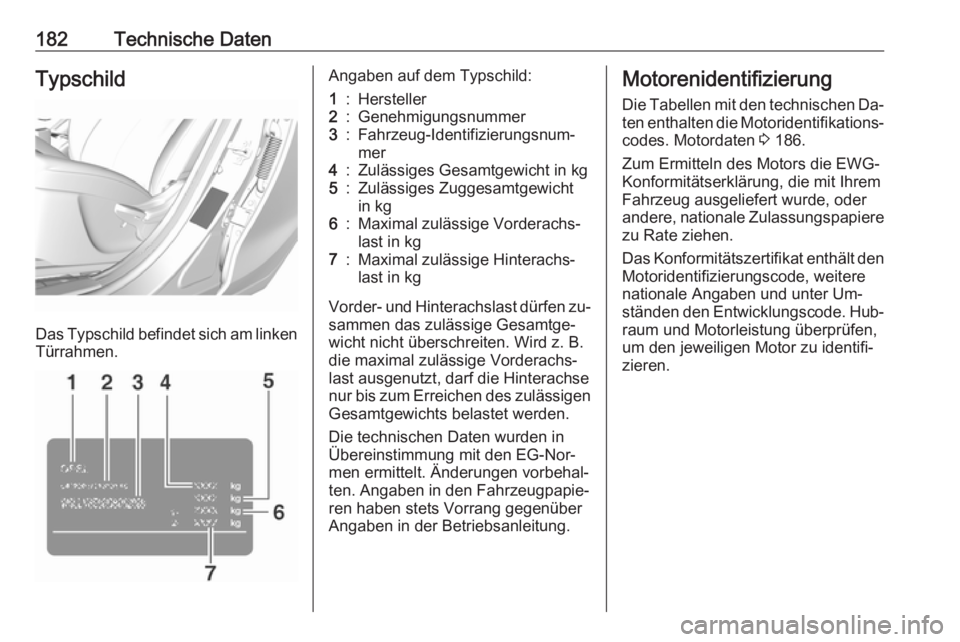

182Technische DatenTypschild
Das Typschild befindet sich am linken
Türrahmen.
Angaben auf dem Typschild:1:Hersteller2:Genehmigungsnummer3:Fahrzeug-Identifizierungsnum‐
mer4:Zulässiges Gesamtgewicht in kg5:Zulässiges Zuggesamtgewicht
in kg6:Maximal zulässige Vorderachs‐
last in kg7:Maximal zulässige Hinterachs‐
last in kg
Vorder- und Hinterachslast dürfen zu‐ sammen das zulässige Gesamtge‐
wicht nicht überschreiten. Wird z. B. die maximal zulässige Vorderachs‐
last ausgenutzt, darf die Hinterachse nur bis zum Erreichen des zulässigen
Gesamtgewichts belastet werden.
Die technischen Daten wurden in Übereinstimmung mit den EG-Nor‐
men ermittelt. Änderungen vorbehal‐
ten. Angaben in den Fahrzeugpapie‐
ren haben stets Vorrang gegenüber
Angaben in der Betriebsanleitung.
Motorenidentifizierung
Die Tabellen mit den technischen Da‐
ten enthalten die Motoridentifikations‐ codes. Motordaten 3 186.
Zum Ermitteln des Motors die EWG-
Konformitätserklärung, die mit Ihrem Fahrzeug ausgeliefert wurde, oderandere, nationale Zulassungspapiere
zu Rate ziehen.
Das Konformitätszertifikat enthält den
Motoridentifizierungscode, weitere
nationale Angaben und unter Um‐
ständen den Entwicklungscode. Hub‐
raum und Motorleistung überprüfen,
um den jeweiligen Motor zu identifi‐
zieren.

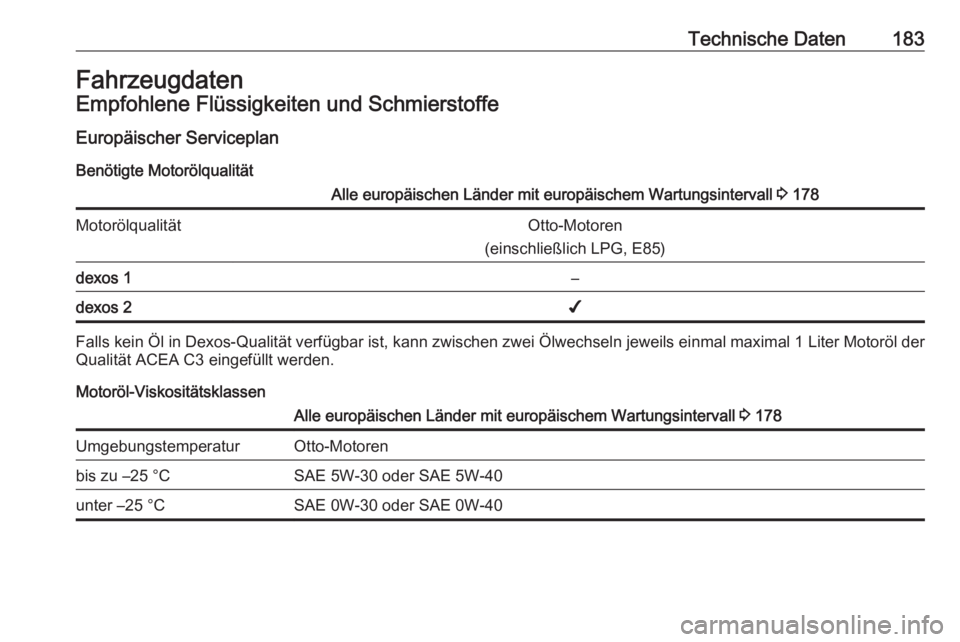

Technische Daten183FahrzeugdatenEmpfohlene Flüssigkeiten und Schmierstoffe
Europäischer Serviceplan
Benötigte MotorölqualitätAlle europäischen Länder mit europäischem Wartungsintervall 3 178MotorölqualitätOtto-Motoren
(einschließlich LPG, E85)dexos 1–dexos 2✔
Falls kein Öl in Dexos-Qualität verfügbar ist, kann zwischen zwei Ölwechseln jeweils einmal maximal 1 Liter Motoröl der
Qualität ACEA C3 eingefüllt werden.
Motoröl-Viskositätsklassen
Alle europäischen Länder mit europäischem Wartungsintervall 3 178UmgebungstemperaturOtto-Motorenbis zu –25 °CSAE 5W-30 oder SAE 5W-40unter –25 °CSAE 0W-30 oder SAE 0W-40

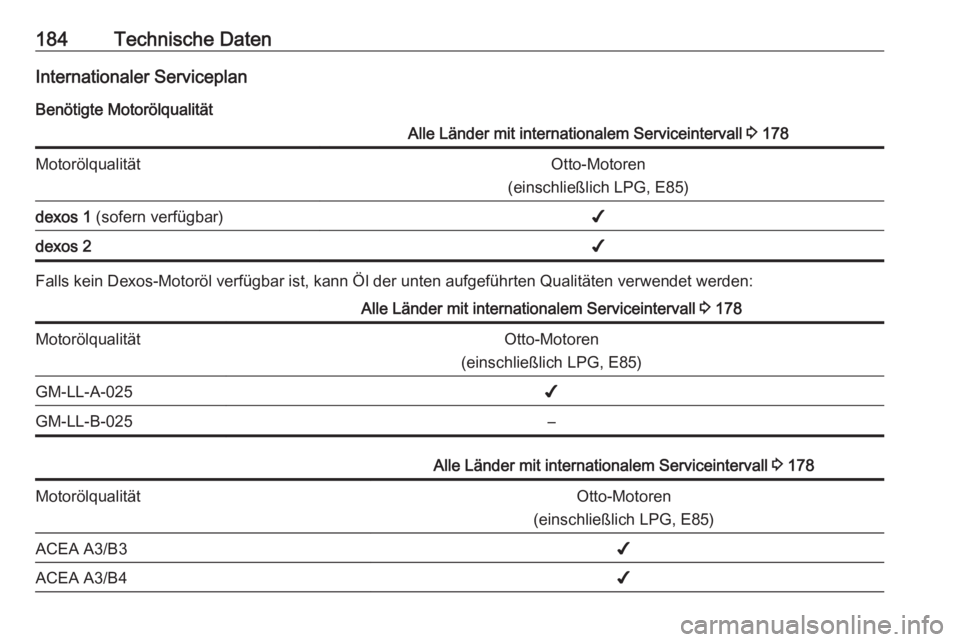

184Technische DatenInternationaler ServiceplanBenötigte MotorölqualitätAlle Länder mit internationalem Serviceintervall 3 178MotorölqualitätOtto-Motoren
(einschließlich LPG, E85)dexos 1 (sofern verfügbar)✔dexos 2✔
Falls kein Dexos-Motoröl verfügbar ist, kann Öl der unten aufgeführten Qualitäten verwendet werden:
Alle Länder mit internationalem Serviceintervall 3 178MotorölqualitätOtto-Motoren
(einschließlich LPG, E85)GM-LL-A-025✔GM-LL-B-025–Alle Länder mit internationalem Serviceintervall 3 178MotorölqualitätOtto-Motoren
(einschließlich LPG, E85)ACEA A3/B3✔ACEA A3/B4✔

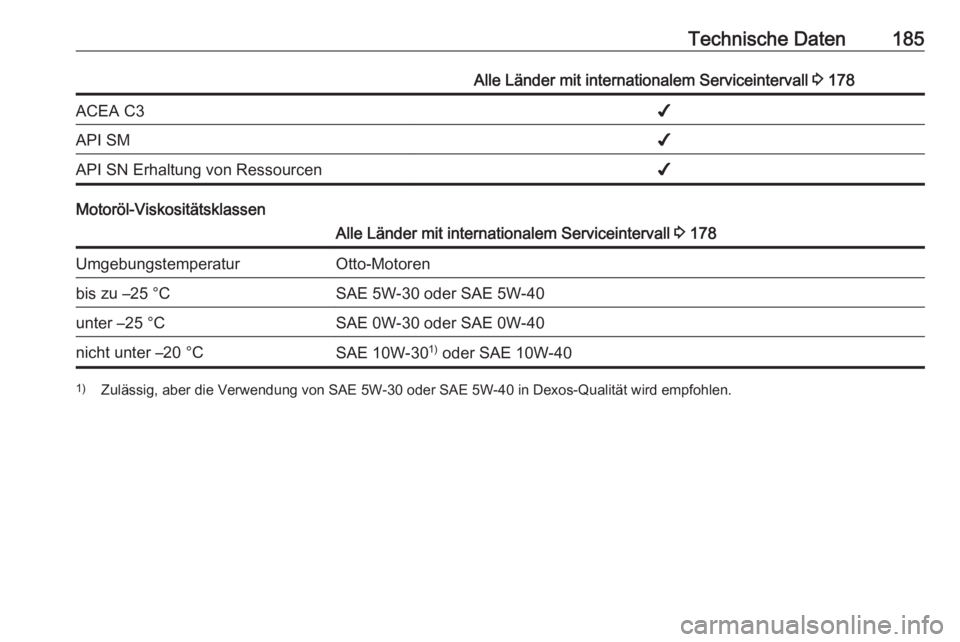

Technische Daten185Alle Länder mit internationalem Serviceintervall 3 178ACEA C3✔API SM✔API SN Erhaltung von Ressourcen✔
Motoröl-Viskositätsklassen
Alle Länder mit internationalem Serviceintervall 3 178UmgebungstemperaturOtto-Motorenbis zu –25 °CSAE 5W-30 oder SAE 5W-40unter –25 °CSAE 0W-30 oder SAE 0W-40nicht unter –20 °CSAE 10W-30 1)
oder SAE 10W-401) Zulässig, aber die Verwendung von SAE 5W-30 oder SAE 5W-40 in Dexos-Qualität wird empfohlen.

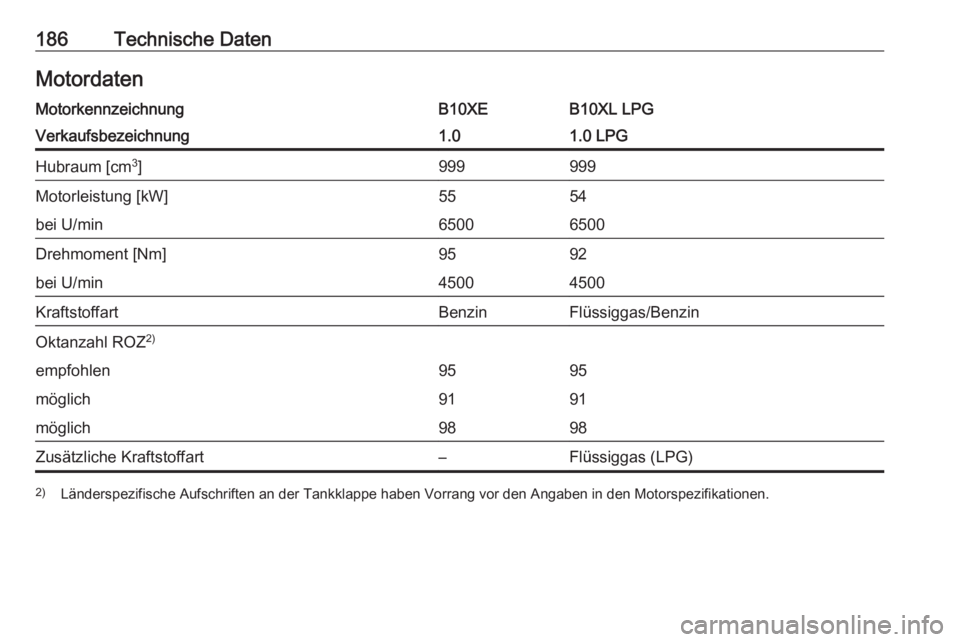

186Technische DatenMotordatenMotorkennzeichnungB10XEB10XL LPGVerkaufsbezeichnung1.01.0 LPGHubraum [cm3
]999999Motorleistung [kW]5554bei U/min65006500Drehmoment [Nm]9592bei U/min45004500KraftstoffartBenzinFlüssiggas/BenzinOktanzahl ROZ 2)empfohlen9595möglich9191möglich9898Zusätzliche Kraftstoffart–Flüssiggas (LPG)2)
Länderspezifische Aufschriften an der Tankklappe haben Vorrang vor den Angaben in den Motorspezifikationen.

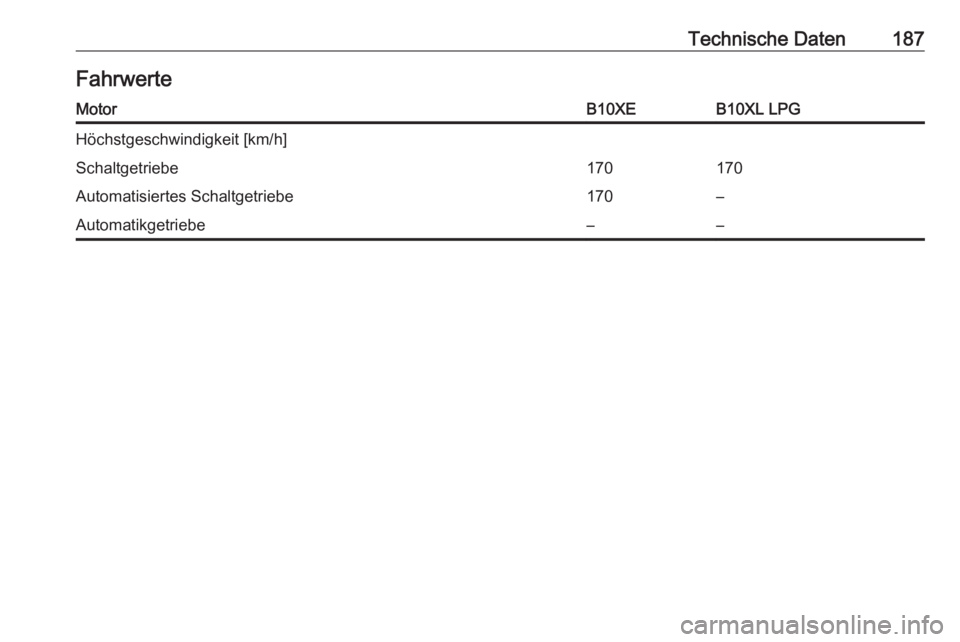

Technische Daten187FahrwerteMotorB10XEB10XL LPGHöchstgeschwindigkeit [km/h]Schaltgetriebe170170Automatisiertes Schaltgetriebe170–Automatikgetriebe––

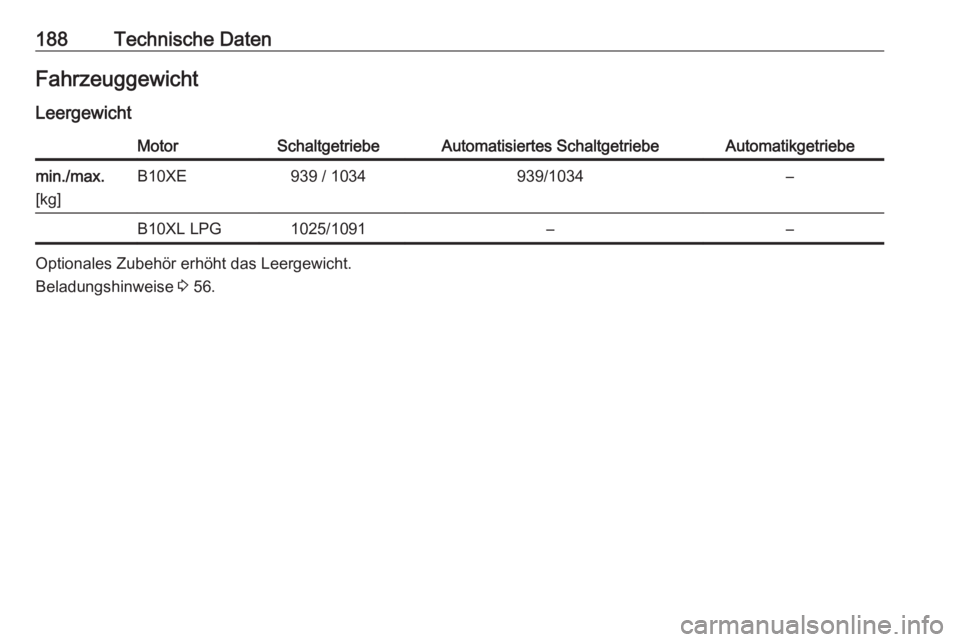

188Technische DatenFahrzeuggewicht
LeergewichtMotorSchaltgetriebeAutomatisiertes SchaltgetriebeAutomatikgetriebemin./max.
[kg]B10XE939 / 1034939/1034–B10XL LPG1025/1091––
Optionales Zubehör erhöht das Leergewicht.
Beladungshinweise 3 56.
