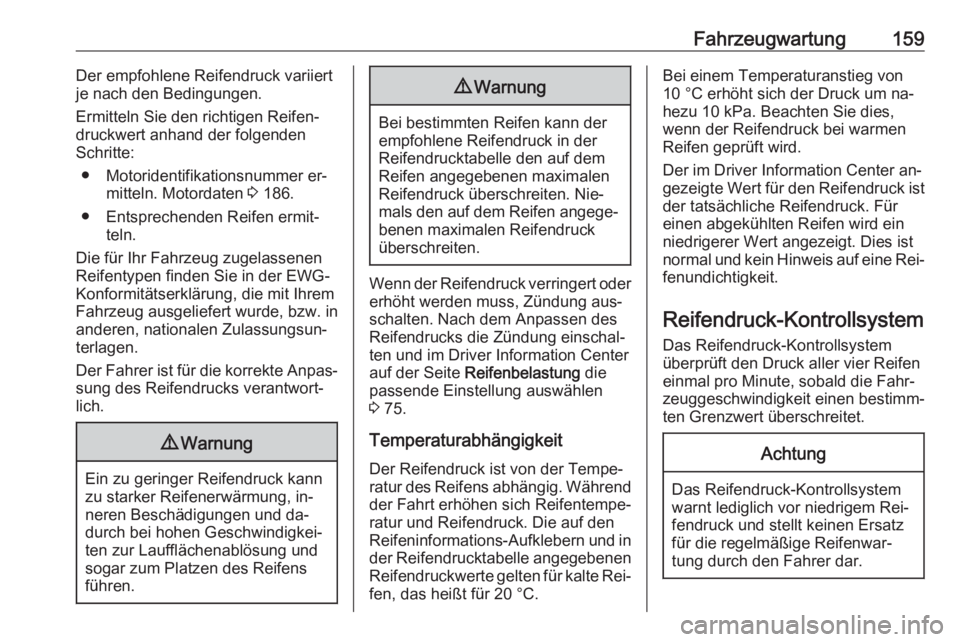

Fahrzeugwartung159Der empfohlene Reifendruck variiert
je nach den Bedingungen.
Ermitteln Sie den richtigen Reifen‐
druckwert anhand der folgenden
Schritte:
● Motoridentifikationsnummer er‐ mitteln. Motordaten 3 186.
● Entsprechenden Reifen ermit‐ teln.
Die für Ihr Fahrzeug zugelassenen
Reifentypen finden Sie in der EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Der Fahrer ist für die korrekte Anpas‐
sung des Reifendrucks verantwort‐
lich.9 Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung, in‐
neren Beschädigungen und da‐
durch bei hohen Geschwindigkei‐
ten zur Laufflächenablösung und
sogar zum Platzen des Reifens
führen.
9 Warnung
Bei bestimmten Reifen kann der
empfohlene Reifendruck in der
Reifendrucktabelle den auf dem
Reifen angegebenen maximalen
Reifendruck überschreiten. Nie‐
mals den auf dem Reifen angege‐ benen maximalen Reifendruck
überschreiten.
Wenn der Reifendruck verringert oder
erhöht werden muss, Zündung aus‐
schalten. Nach dem Anpassen des
Reifendrucks die Zündung einschal‐ ten und im Driver Information Center
auf der Seite Reifenbelastung die
passende Einstellung auswählen
3 75.
Temperaturabhängigkeit
Der Reifendruck ist von der Tempe‐ ratur des Reifens abhängig. Während der Fahrt erhöhen sich Reifentempe‐
ratur und Reifendruck. Die auf den
Reifeninformations-Aufklebern und in
der Reifendrucktabelle angegebenen Reifendruckwerte gelten für kalte Rei‐
fen, das heißt für 20 °C.
Bei einem Temperaturanstieg von
10 °C erhöht sich der Druck um na‐
hezu 10 kPa. Beachten Sie dies,
wenn der Reifendruck bei warmen
Reifen geprüft wird.
Der im Driver Information Center an‐
gezeigte Wert für den Reifendruck ist
der tatsächliche Reifendruck. Für
einen abgekühlten Reifen wird ein
niedrigerer Wert angezeigt. Dies ist
normal und kein Hinweis auf eine Rei‐ fenundichtigkeit.
Reifendruck-Kontrollsystem Das Reifendruck-Kontrollsystemüberprüft den Druck aller vier Reifen
einmal pro Minute, sobald die Fahr‐
zeuggeschwindigkeit einen bestimm‐
ten Grenzwert überschreitet.Achtung
Das Reifendruck-Kontrollsystem
warnt lediglich vor niedrigem Rei‐
fendruck und stellt keinen Ersatzfür die regelmäßige Reifenwar‐
tung durch den Fahrer dar.

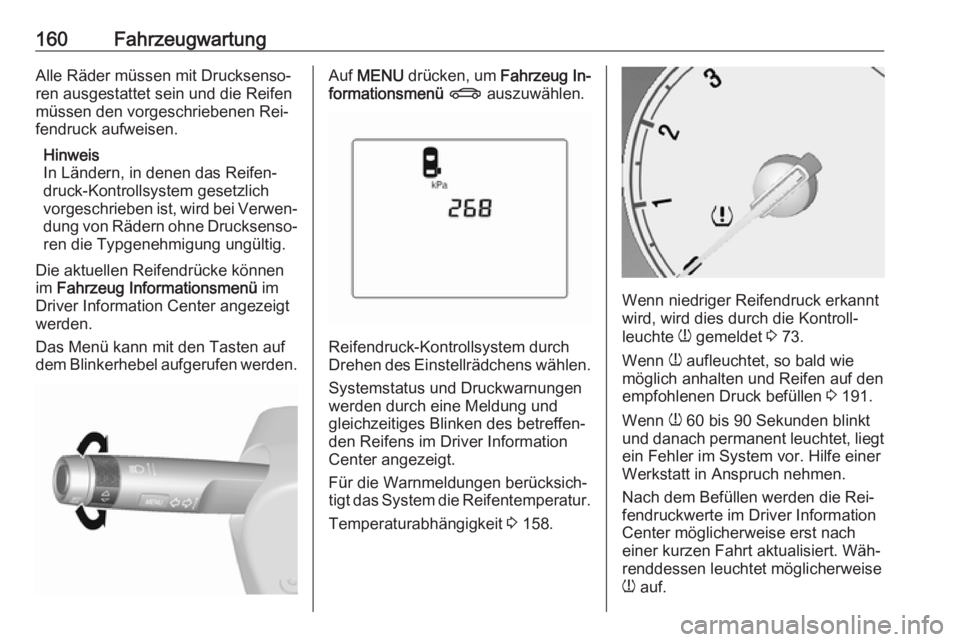

160FahrzeugwartungAlle Räder müssen mit Drucksenso‐
ren ausgestattet sein und die Reifen
müssen den vorgeschriebenen Rei‐
fendruck aufweisen.
Hinweis
In Ländern, in denen das Reifen‐
druck-Kontrollsystem gesetzlich
vorgeschrieben ist, wird bei Verwen‐
dung von Rädern ohne Drucksenso‐ ren die Typgenehmigung ungültig.
Die aktuellen Reifendrücke können
im Fahrzeug Informationsmenü im
Driver Information Center angezeigt
werden.
Das Menü kann mit den Tasten auf
dem Blinkerhebel aufgerufen werden.Auf MENU drücken, um Fahrzeug In‐
formationsmenü X auszuwählen.
Reifendruck-Kontrollsystem durch
Drehen des Einstellrädchens wählen.
Systemstatus und Druckwarnungen
werden durch eine Meldung und
gleichzeitiges Blinken des betreffen‐
den Reifens im Driver Information
Center angezeigt.
Für die Warnmeldungen berücksich‐ tigt das System die Reifentemperatur.
Temperaturabhängigkeit 3 158.
Wenn niedriger Reifendruck erkannt
wird, wird dies durch die Kontroll‐
leuchte w gemeldet 3 73.
Wenn w aufleuchtet, so bald wie
möglich anhalten und Reifen auf den
empfohlenen Druck befüllen 3 191.
Wenn w 60 bis 90 Sekunden blinkt
und danach permanent leuchtet, liegt
ein Fehler im System vor. Hilfe einer
Werkstatt in Anspruch nehmen.
Nach dem Befüllen werden die Rei‐
fendruckwerte im Driver Information
Center möglicherweise erst nach
einer kurzen Fahrt aktualisiert. Wäh‐ renddessen leuchtet möglicherweise
w auf.

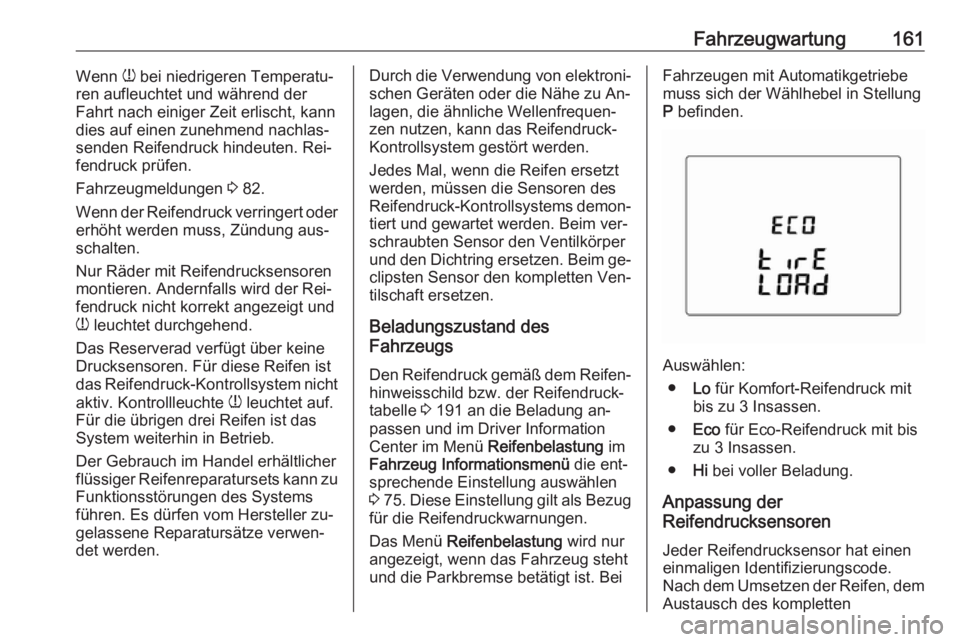

Fahrzeugwartung161Wenn w bei niedrigeren Temperatu‐
ren aufleuchtet und während der
Fahrt nach einiger Zeit erlischt, kann
dies auf einen zunehmend nachlas‐
senden Reifendruck hindeuten. Rei‐
fendruck prüfen.
Fahrzeugmeldungen 3 82.
Wenn der Reifendruck verringert oder
erhöht werden muss, Zündung aus‐
schalten.
Nur Räder mit Reifendrucksensoren
montieren. Andernfalls wird der Rei‐
fendruck nicht korrekt angezeigt und
w leuchtet durchgehend.
Das Reserverad verfügt über keine
Drucksensoren. Für diese Reifen ist
das Reifendruck-Kontrollsystem nicht
aktiv. Kontrollleuchte w leuchtet auf.
Für die übrigen drei Reifen ist das
System weiterhin in Betrieb.
Der Gebrauch im Handel erhältlicher
flüssiger Reifenreparatursets kann zu
Funktionsstörungen des Systems
führen. Es dürfen vom Hersteller zu‐
gelassene Reparatursätze verwen‐
det werden.Durch die Verwendung von elektroni‐
schen Geräten oder die Nähe zu An‐
lagen, die ähnliche Wellenfrequen‐
zen nutzen, kann das Reifendruck-
Kontrollsystem gestört werden.
Jedes Mal, wenn die Reifen ersetzt
werden, müssen die Sensoren des
Reifendruck-Kontrollsystems demon‐
tiert und gewartet werden. Beim ver‐
schraubten Sensor den Ventilkörper
und den Dichtring ersetzen. Beim ge‐ clipsten Sensor den kompletten Ven‐
tilschaft ersetzen.
Beladungszustand des
Fahrzeugs
Den Reifendruck gemäß dem Reifen‐ hinweisschild bzw. der Reifendruck‐
tabelle 3 191 an die Beladung an‐
passen und im Driver Information
Center im Menü Reifenbelastung im
Fahrzeug Informationsmenü die ent‐
sprechende Einstellung auswählen
3 75 . Diese Einstellung gilt als Bezug
für die Reifendruckwarnungen.
Das Menü Reifenbelastung wird nur
angezeigt, wenn das Fahrzeug steht
und die Parkbremse betätigt ist. BeiFahrzeugen mit Automatikgetriebe
muss sich der Wählhebel in Stellung
P befinden.
Auswählen:
● Lo für Komfort-Reifendruck mit
bis zu 3 Insassen.
● Eco für Eco-Reifendruck mit bis
zu 3 Insassen.
● Hi bei voller Beladung.
Anpassung der
Reifendrucksensoren
Jeder Reifendrucksensor hat einen
einmaligen Identifizierungscode.
Nach dem Umsetzen der Reifen, dem
Austausch des kompletten

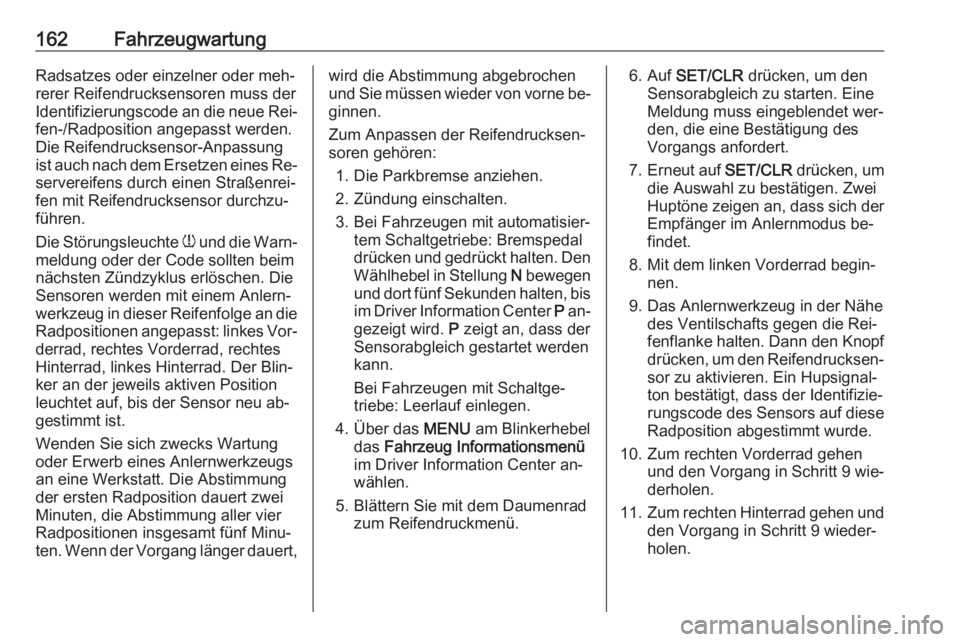

162FahrzeugwartungRadsatzes oder einzelner oder meh‐rerer Reifendrucksensoren muss der
Identifizierungscode an die neue Rei‐ fen-/Radposition angepasst werden.
Die Reifendrucksensor-Anpassung
ist auch nach dem Ersetzen eines Re‐
servereifens durch einen Straßenrei‐
fen mit Reifendrucksensor durchzu‐
führen.
Die Störungsleuchte w und die Warn‐
meldung oder der Code sollten beim
nächsten Zündzyklus erlöschen. Die
Sensoren werden mit einem Anlern‐
werkzeug in dieser Reifenfolge an die Radpositionen angepasst: linkes Vor‐
derrad, rechtes Vorderrad, rechtes
Hinterrad, linkes Hinterrad. Der Blin‐
ker an der jeweils aktiven Position
leuchtet auf, bis der Sensor neu ab‐
gestimmt ist.
Wenden Sie sich zwecks Wartung
oder Erwerb eines Anlernwerkzeugs
an eine Werkstatt. Die Abstimmung
der ersten Radposition dauert zwei
Minuten, die Abstimmung aller vier
Radpositionen insgesamt fünf Minu‐
ten. Wenn der Vorgang länger dauert,wird die Abstimmung abgebrochen
und Sie müssen wieder von vorne be‐
ginnen.
Zum Anpassen der Reifendrucksen‐
soren gehören:
1. Die Parkbremse anziehen.
2. Zündung einschalten.
3. Bei Fahrzeugen mit automatisier‐ tem Schaltgetriebe: Bremspedal
drücken und gedrückt halten. Den Wählhebel in Stellung N bewegen
und dort fünf Sekunden halten, bis im Driver Information Center P an‐
gezeigt wird. P zeigt an, dass der
Sensorabgleich gestartet werden
kann.
Bei Fahrzeugen mit Schaltge‐
triebe: Leerlauf einlegen.
4. Über das MENU am Blinkerhebel
das Fahrzeug Informationsmenü
im Driver Information Center an‐
wählen.
5. Blättern Sie mit dem Daumenrad zum Reifendruckmenü.6. Auf SET/CLR drücken, um den
Sensorabgleich zu starten. Eine
Meldung muss eingeblendet wer‐
den, die eine Bestätigung des
Vorgangs anfordert.
7. Erneut auf SET/CLR drücken, um
die Auswahl zu bestätigen. Zwei
Huptöne zeigen an, dass sich der Empfänger im Anlernmodus be‐
findet.
8. Mit dem linken Vorderrad begin‐ nen.
9. Das Anlernwerkzeug in der Nähe des Ventilschafts gegen die Rei‐
fenflanke halten. Dann den Knopf
drücken, um den Reifendrucksen‐ sor zu aktivieren. Ein Hupsignal‐
ton bestätigt, dass der Identifizie‐
rungscode des Sensors auf diese Radposition abgestimmt wurde.
10. Zum rechten Vorderrad gehen und den Vorgang in Schritt 9 wie‐derholen.
11. Zum rechten Hinterrad gehen und
den Vorgang in Schritt 9 wieder‐
holen.

Fahrzeugwartung16312. Zum linken Hinterrad gehen undden Vorgang in Schritt 9 wieder‐
holen. Zwei Huptöne zeigen an,
dass der Identifizierungscode auf
das linke Hinterrad abgestimmt
und die Abstimmung der Reifen‐
drucksensoren abgeschlossen
wurde.
13. Zündung ausschalten.
14. Alle vier Reifen mit dem empfoh‐ lenen Reifendruck gemäß Reifen‐
informationsaufkleber aufpum‐
pen.
15. Sicherstellen, dass der Status der
Beladung dem ausgewähltem
Druck entspricht 3 75.
Profiltiefe Profiltiefe regelmäßig kontrollieren.
Reifen sollten aus Sicherheitsgrün‐
den bei einer Profiltiefe von 2-3 mm
(bei Winterreifen 4 mm) ausgetauscht
werden.
Aus Sicherheitsgründen wird emp‐
fohlen, dass die Profiltiefe der Reifen
einer Achse um nicht mehr als 2 mm
variiert.
Die gesetzlich zulässige Mindestpro‐
filtiefe (1,6 mm) ist erreicht, wenn das Profil bis zu einem Verschleißanzei‐
ger (TWI = Tread Wear Indicator) ab‐
gefahren ist. Deren Lage wird durch
Markierungen an der Reifenflanke
angezeigt.
Reifen altern, auch wenn sie nicht ge‐
fahren werden. Wir empfehlen, die
Reifen nach 6 Jahren zu ersetzen.
Reifenumrüstung
Bei Verwendung anderer als den
werkseitig montierten Reifengrößen
müssen gegebenenfalls der Tacho‐
meter und der Nenndruck umpro‐
grammiert und Änderungen am Fahr‐ zeug vorgenommen werden.
Nach Umrüstung auf andere Reifen‐
größen Aufkleber für Reifendrücke
ersetzen lassen.9 Warnung
Der Gebrauch nicht geeigneter
Reifen oder Felgen kann zu Unfäl‐ len und zum Erlöschen der Be‐
triebserlaubnis führen.
Radabdeckungen
Es dürfen nur für das jeweilige Fahr‐
zeug werksseitig freigegebene Rad‐ abdeckungen und Reifen verwendet
werden, die allen relevanten Anforde‐ rungen für die jeweiligen Rad- undReifenkombinationen entsprechen.
Werden keine werkseitig zugelasse‐
nen Radabdeckungen und Reifen
verwendet, dürfen die Reifen keinen
Felgenschutzwulst aufweisen.
Radabdeckungen dürfen die Kühlung
der Bremsen nicht beeinträchtigen.

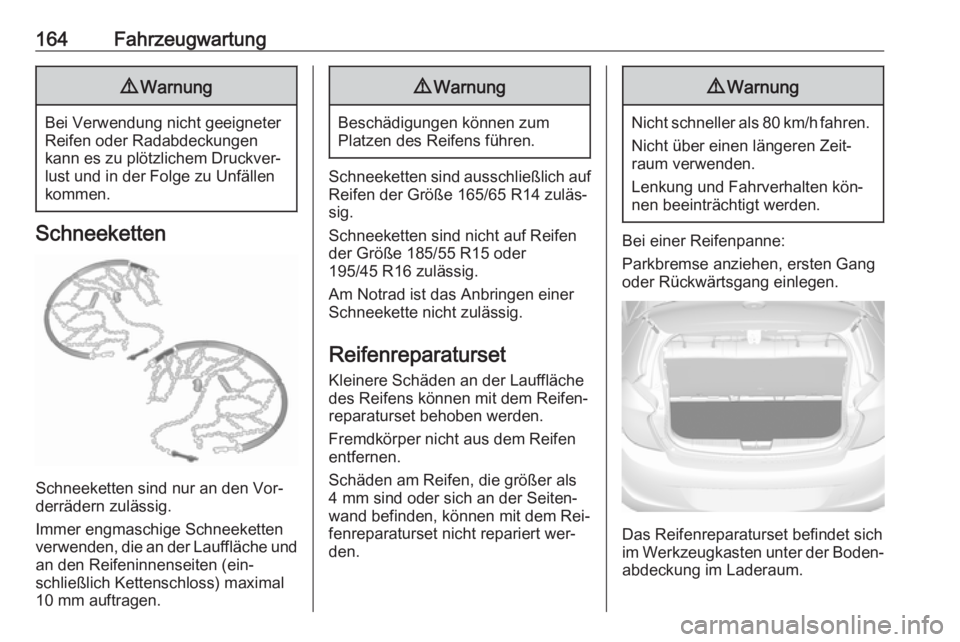

164Fahrzeugwartung9Warnung
Bei Verwendung nicht geeigneter
Reifen oder Radabdeckungen
kann es zu plötzlichem Druckver‐
lust und in der Folge zu Unfällen
kommen.
Schneeketten
Schneeketten sind nur an den Vor‐
derrädern zulässig.
Immer engmaschige Schneeketten
verwenden, die an der Lauffläche und
an den Reifeninnenseiten (ein‐
schließlich Kettenschloss) maximal
10 mm auftragen.
9 Warnung
Beschädigungen können zum
Platzen des Reifens führen.
Schneeketten sind ausschließlich auf
Reifen der Größe 165/65 R14 zuläs‐
sig.
Schneeketten sind nicht auf Reifen
der Größe 185/55 R15 oder
195/45 R16 zulässig.
Am Notrad ist das Anbringen einer
Schneekette nicht zulässig.
Reifenreparaturset Kleinere Schäden an der Lauffläche
des Reifens können mit dem Reifen‐
reparaturset behoben werden.
Fremdkörper nicht aus dem Reifen entfernen.
Schäden am Reifen, die größer als 4 mm sind oder sich an der Seiten‐
wand befinden, können mit dem Rei‐
fenreparaturset nicht repariert wer‐
den.
9 Warnung
Nicht schneller als 80 km/h fahren.
Nicht über einen längeren Zeit‐
raum verwenden.
Lenkung und Fahrverhalten kön‐
nen beeinträchtigt werden.
Bei einer Reifenpanne:
Parkbremse anziehen, ersten Gang
oder Rückwärtsgang einlegen.
Das Reifenreparaturset befindet sich
im Werkzeugkasten unter der Boden‐ abdeckung im Laderaum.

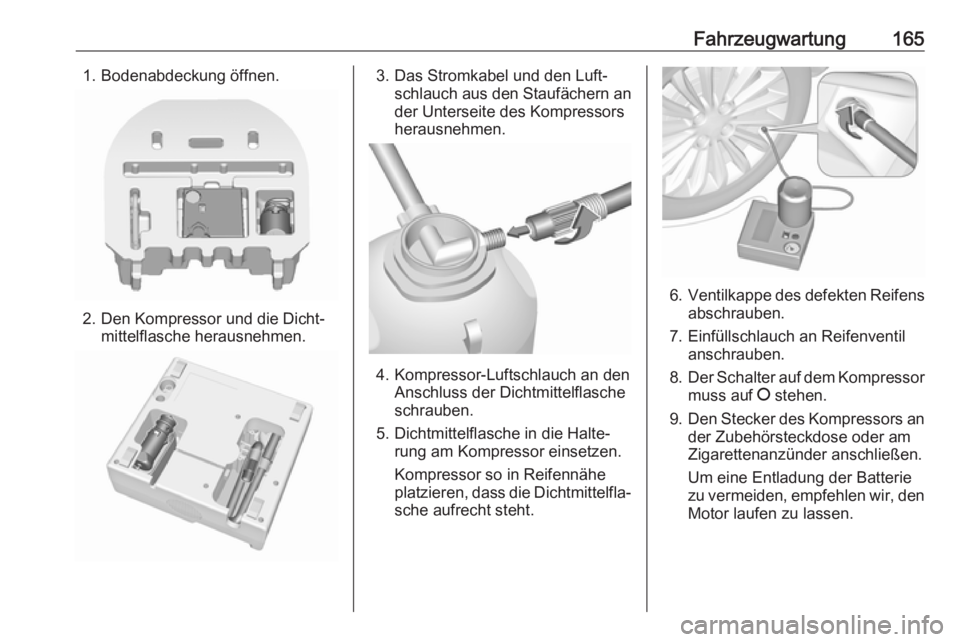

Fahrzeugwartung1651. Bodenabdeckung öffnen.
2. Den Kompressor und die Dicht‐mittelflasche herausnehmen.
3. Das Stromkabel und den Luft‐schlauch aus den Staufächern an
der Unterseite des Kompressors herausnehmen.
4. Kompressor-Luftschlauch an den Anschluss der Dichtmittelflasche
schrauben.
5. Dichtmittelflasche in die Halte‐ rung am Kompressor einsetzen.
Kompressor so in Reifennähe
platzieren, dass die Dichtmittelfla‐
sche aufrecht steht.
6. Ventilkappe des defekten Reifens
abschrauben.
7. Einfüllschlauch an Reifenventil anschrauben.
8. Der Schalter auf dem Kompressor
muss auf J stehen.
9. Den Stecker des Kompressors an
der Zubehörsteckdose oder am
Zigarettenanzünder anschließen.
Um eine Entladung der Batterie
zu vermeiden, empfehlen wir, den Motor laufen zu lassen.

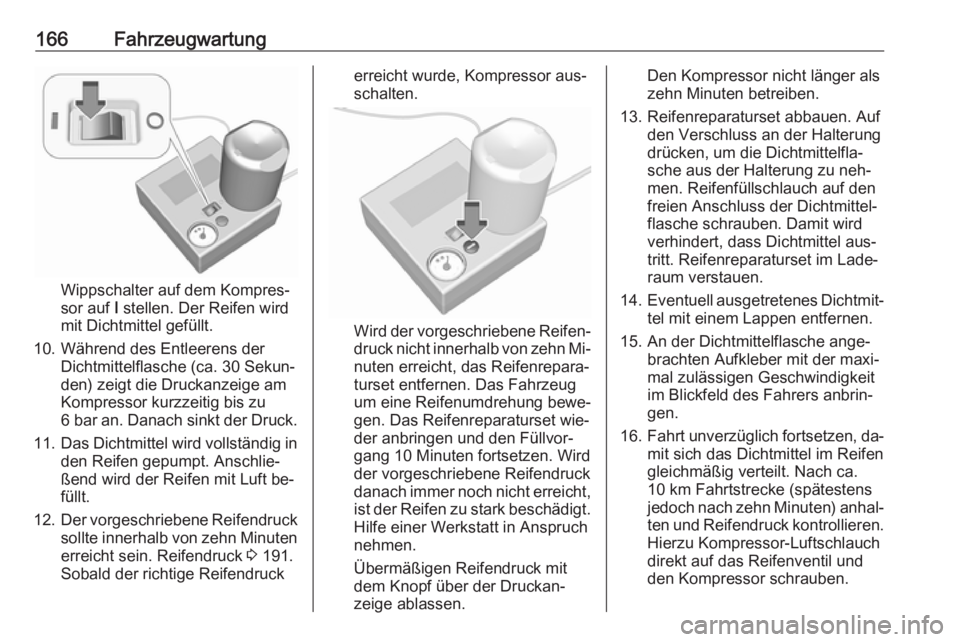

166Fahrzeugwartung
Wippschalter auf dem Kompres‐
sor auf I stellen. Der Reifen wird
mit Dichtmittel gefüllt.
10. Während des Entleerens der Dichtmittelflasche (ca. 30 Sekun‐
den) zeigt die Druckanzeige am
Kompressor kurzzeitig bis zu
6 bar an. Danach sinkt der Druck.
11. Das Dichtmittel wird vollständig in
den Reifen gepumpt. Anschlie‐
ßend wird der Reifen mit Luft be‐
füllt.
12. Der vorgeschriebene Reifendruck
sollte innerhalb von zehn Minuten erreicht sein. Reifendruck 3 191.
Sobald der richtige Reifendruck
erreicht wurde, Kompressor aus‐
schalten.
Wird der vorgeschriebene Reifen‐
druck nicht innerhalb von zehn Mi‐ nuten erreicht, das Reifenrepara‐turset entfernen. Das Fahrzeug
um eine Reifenumdrehung bewe‐
gen. Das Reifenreparaturset wie‐
der anbringen und den Füllvor‐
gang 10 Minuten fortsetzen. Wird
der vorgeschriebene Reifendruck
danach immer noch nicht erreicht,
ist der Reifen zu stark beschädigt. Hilfe einer Werkstatt in Anspruch
nehmen.
Übermäßigen Reifendruck mit
dem Knopf über der Druckan‐
zeige ablassen.
Den Kompressor nicht länger als
zehn Minuten betreiben.
13. Reifenreparaturset abbauen. Auf den Verschluss an der Halterung
drücken, um die Dichtmittelfla‐
sche aus der Halterung zu neh‐
men. Reifenfüllschlauch auf den freien Anschluss der Dichtmittel‐
flasche schrauben. Damit wird
verhindert, dass Dichtmittel aus‐
tritt. Reifenreparaturset im Lade‐
raum verstauen.
14. Eventuell ausgetretenes Dichtmit‐
tel mit einem Lappen entfernen.
15. An der Dichtmittelflasche ange‐ brachten Aufkleber mit der maxi‐
mal zulässigen Geschwindigkeit
im Blickfeld des Fahrers anbrin‐
gen.
16. Fahrt unverzüglich fortsetzen, da‐
mit sich das Dichtmittel im Reifen
gleichmäßig verteilt. Nach ca.
10 km Fahrtstrecke (spätestens
jedoch nach zehn Minuten) anhal‐ ten und Reifendruck kontrollieren.
Hierzu Kompressor-Luftschlauch
direkt auf das Reifenventil und
den Kompressor schrauben.

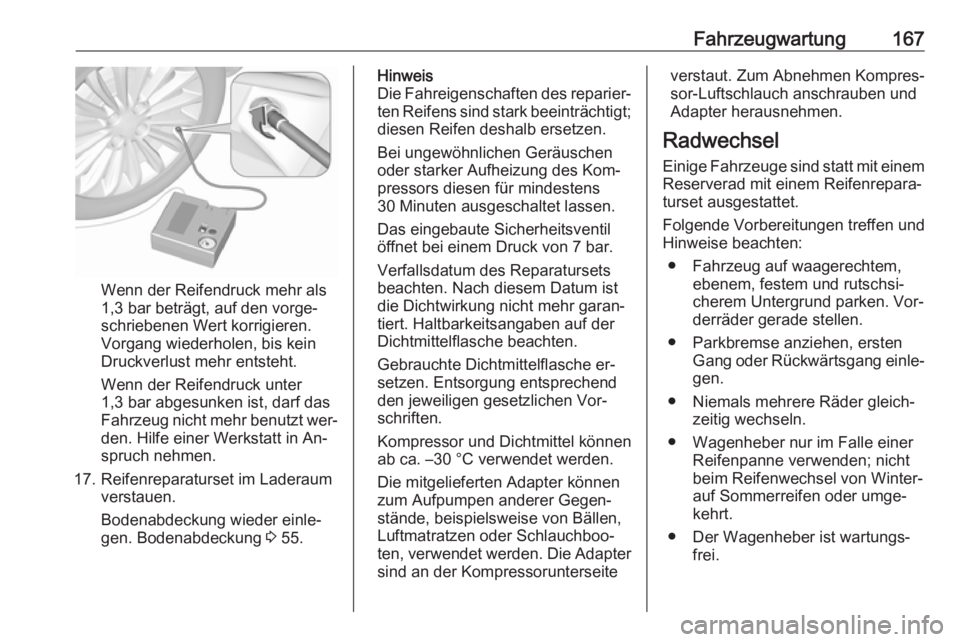

Fahrzeugwartung167
Wenn der Reifendruck mehr als
1,3 bar beträgt, auf den vorge‐
schriebenen Wert korrigieren.
Vorgang wiederholen, bis kein
Druckverlust mehr entsteht.
Wenn der Reifendruck unter
1,3 bar abgesunken ist, darf das
Fahrzeug nicht mehr benutzt wer‐
den. Hilfe einer Werkstatt in An‐
spruch nehmen.
17. Reifenreparaturset im Laderaum verstauen.
Bodenabdeckung wieder einle‐
gen. Bodenabdeckung 3 55.
Hinweis
Die Fahreigenschaften des reparier‐
ten Reifens sind stark beeinträchtigt; diesen Reifen deshalb ersetzen.
Bei ungewöhnlichen Geräuschen
oder starker Aufheizung des Kom‐
pressors diesen für mindestens
30 Minuten ausgeschaltet lassen.
Das eingebaute Sicherheitsventil
öffnet bei einem Druck von 7 bar.
Verfallsdatum des Reparatursets
beachten. Nach diesem Datum ist
die Dichtwirkung nicht mehr garan‐
tiert. Haltbarkeitsangaben auf der
Dichtmittelflasche beachten.
Gebrauchte Dichtmittelflasche er‐ setzen. Entsorgung entsprechend
den jeweiligen gesetzlichen Vor‐
schriften.
Kompressor und Dichtmittel können
ab ca. –30 °C verwendet werden.
Die mitgelieferten Adapter können
zum Aufpumpen anderer Gegen‐
stände, beispielsweise von Bällen,
Luftmatratzen oder Schlauchboo‐
ten, verwendet werden. Die Adapter sind an der Kompressorunterseiteverstaut. Zum Abnehmen Kompres‐
sor-Luftschlauch anschrauben und
Adapter herausnehmen.
Radwechsel
Einige Fahrzeuge sind statt mit einem Reserverad mit einem Reifenrepara‐
turset ausgestattet.
Folgende Vorbereitungen treffen und
Hinweise beachten:
● Fahrzeug auf waagerechtem, ebenem, festem und rutschsi‐
cherem Untergrund parken. Vor‐
derräder gerade stellen.
● Parkbremse anziehen, ersten Gang oder Rückwärtsgang einle‐gen.
● Niemals mehrere Räder gleich‐ zeitig wechseln.
● Wagenheber nur im Falle einer Reifenpanne verwenden; nicht
beim Reifenwechsel von Winter- auf Sommerreifen oder umge‐
kehrt.
● Der Wagenheber ist wartungs‐ frei.

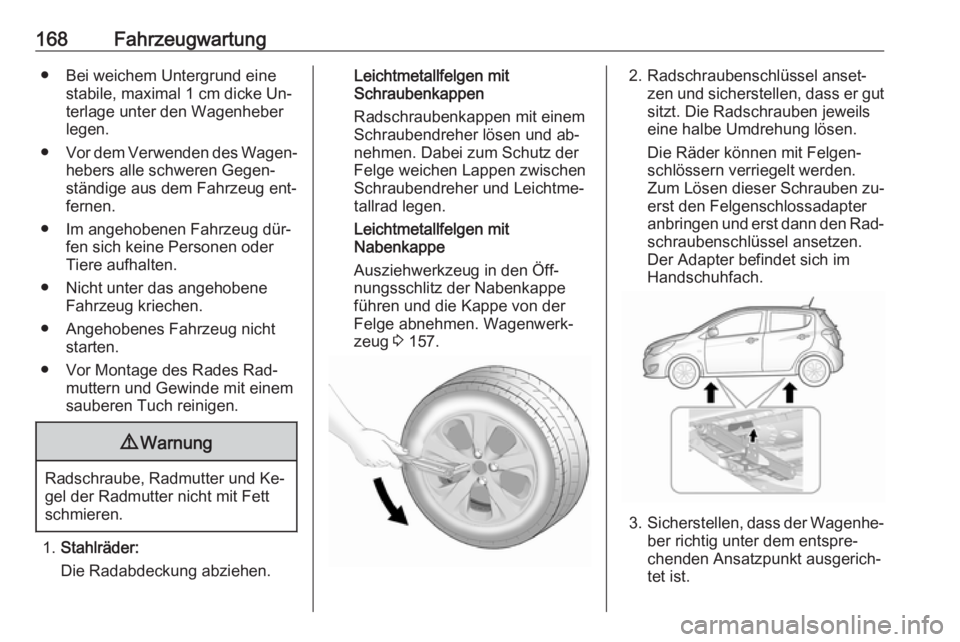

168Fahrzeugwartung● Bei weichem Untergrund einestabile, maximal 1 cm dicke Un‐
terlage unter den Wagenheber
legen.
● Vor dem Verwenden des Wagen‐
hebers alle schweren Gegen‐
ständige aus dem Fahrzeug ent‐
fernen.
● Im angehobenen Fahrzeug dür‐ fen sich keine Personen oder
Tiere aufhalten.
● Nicht unter das angehobene Fahrzeug kriechen.
● Angehobenes Fahrzeug nicht starten.
● Vor Montage des Rades Rad‐ muttern und Gewinde mit einemsauberen Tuch reinigen.9 Warnung
Radschraube, Radmutter und Ke‐
gel der Radmutter nicht mit Fett
schmieren.
1. Stahlräder:
Die Radabdeckung abziehen.
Leichtmetallfelgen mit
Schraubenkappen
Radschraubenkappen mit einem
Schraubendreher lösen und ab‐
nehmen. Dabei zum Schutz der
Felge weichen Lappen zwischen
Schraubendreher und Leichtme‐
tallrad legen.
Leichtmetallfelgen mit
Nabenkappe
Ausziehwerkzeug in den Öff‐
nungsschlitz der Nabenkappe
führen und die Kappe von der
Felge abnehmen. Wagenwerk‐
zeug 3 157.2. Radschraubenschlüssel anset‐
zen und sicherstellen, dass er gut
sitzt. Die Radschrauben jeweils
eine halbe Umdrehung lösen.
Die Räder können mit Felgen‐
schlössern verriegelt werden.
Zum Lösen dieser Schrauben zu‐
erst den Felgenschlossadapter
anbringen und erst dann den Rad‐
schraubenschlüssel ansetzen.
Der Adapter befindet sich im
Handschuhfach.
3. Sicherstellen, dass der Wagenhe‐
ber richtig unter dem entspre‐
chenden Ansatzpunkt ausgerich‐
tet ist.
