OPEL KARL 2016.5 Manuale di uso e manutenzione (in Italian)

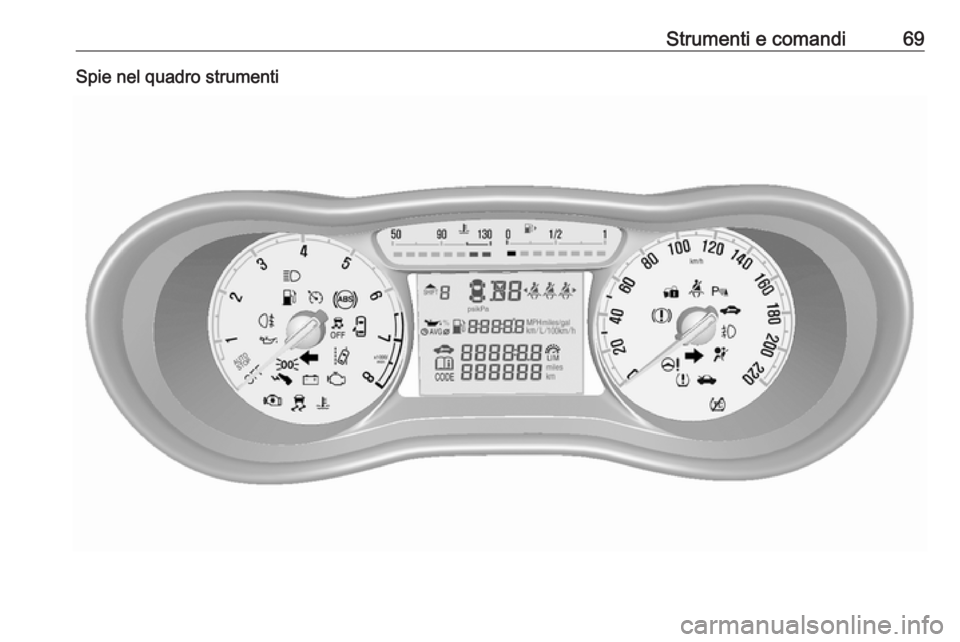

Strumenti e comandi69Spie nel quadro strumenti

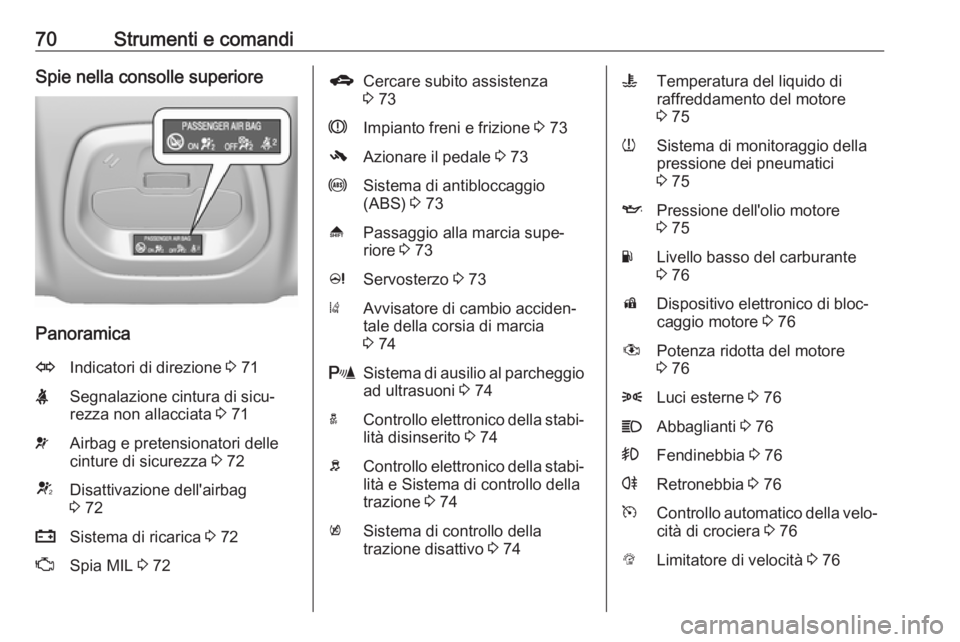

70Strumenti e comandiSpie nella consolle superiore
Panoramica
OIndicatori di direzione 3 71XSegnalazione cintura di sicu‐
rezza non allacciata 3 71vAirbag e pretensionatori delle
cinture di sicurezza 3 72VDisattivazione dell'airbag
3 72pSistema di ricarica 3 72ZSpia MIL 3 72gCercare subito assistenza
3 73RImpianto freni e frizione 3 73-Azionare il pedale 3 73uSistema di antibloccaggio
(ABS) 3 73[Passaggio alla marcia supe‐
riore 3 73cServosterzo 3 73)Avvisatore di cambio acciden‐
tale della corsia di marcia
3 74rSistema di ausilio al parcheggio
ad ultrasuoni 3 74aControllo elettronico della stabi‐
lità disinserito 3 74bControllo elettronico della stabi‐
lità e Sistema di controllo della
trazione 3 74kSistema di controllo della
trazione disattivo 3 74WTemperatura del liquido di
raffreddamento del motore
3 75wSistema di monitoraggio della
pressione dei pneumatici
3 75IPressione dell'olio motore
3 75YLivello basso del carburante
3 76dDispositivo elettronico di bloc‐
caggio motore 3 76#Potenza ridotta del motore
3 768Luci esterne 3 76CAbbaglianti 3 76>Fendinebbia 3 76rRetronebbia 3 76mControllo automatico della velo‐
cità di crociera 3 76LLimitatore di velocità 3 76

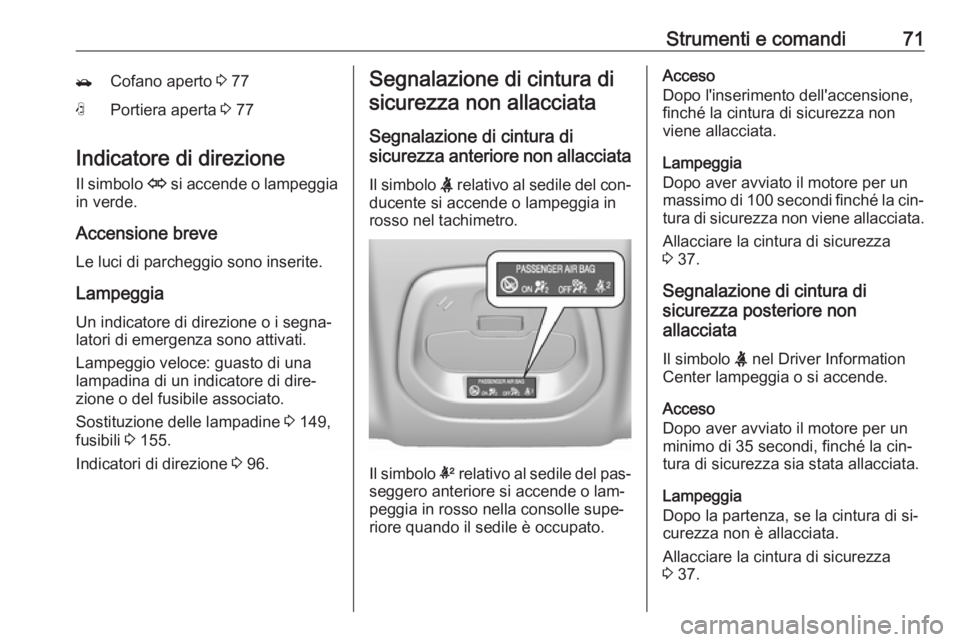

Strumenti e comandi71/Cofano aperto 3 77NPortiera aperta 3 77
Indicatore di direzione
Il simbolo O si accende o lampeggia
in verde.
Accensione breve
Le luci di parcheggio sono inserite.
Lampeggia
Un indicatore di direzione o i segna‐
latori di emergenza sono attivati.
Lampeggio veloce: guasto di una
lampadina di un indicatore di dire‐
zione o del fusibile associato.
Sostituzione delle lampadine 3 149,
fusibili 3 155.
Indicatori di direzione 3 96.
Segnalazione di cintura di
sicurezza non allacciata
Segnalazione di cintura di
sicurezza anteriore non allacciata
Il simbolo X relativo al sedile del con‐
ducente si accende o lampeggia in
rosso nel tachimetro.
Il simbolo k
relativo al sedile del pas‐
seggero anteriore si accende o lam‐
peggia in rosso nella consolle supe‐
riore quando il sedile è occupato.
Acceso
Dopo l'inserimento dell'accensione, finché la cintura di sicurezza non
viene allacciata.
Lampeggia
Dopo aver avviato il motore per un massimo di 100 secondi finché la cin‐
tura di sicurezza non viene allacciata.
Allacciare la cintura di sicurezza
3 37.
Segnalazione di cintura di
sicurezza posteriore non
allacciata
Il simbolo X nel Driver Information
Center lampeggia o si accende.
Acceso
Dopo aver avviato il motore per un
minimo di 35 secondi, finché la cin‐
tura di sicurezza sia stata allacciata.
Lampeggia
Dopo la partenza, se la cintura di si‐
curezza non è allacciata.
Allacciare la cintura di sicurezza
3 37.

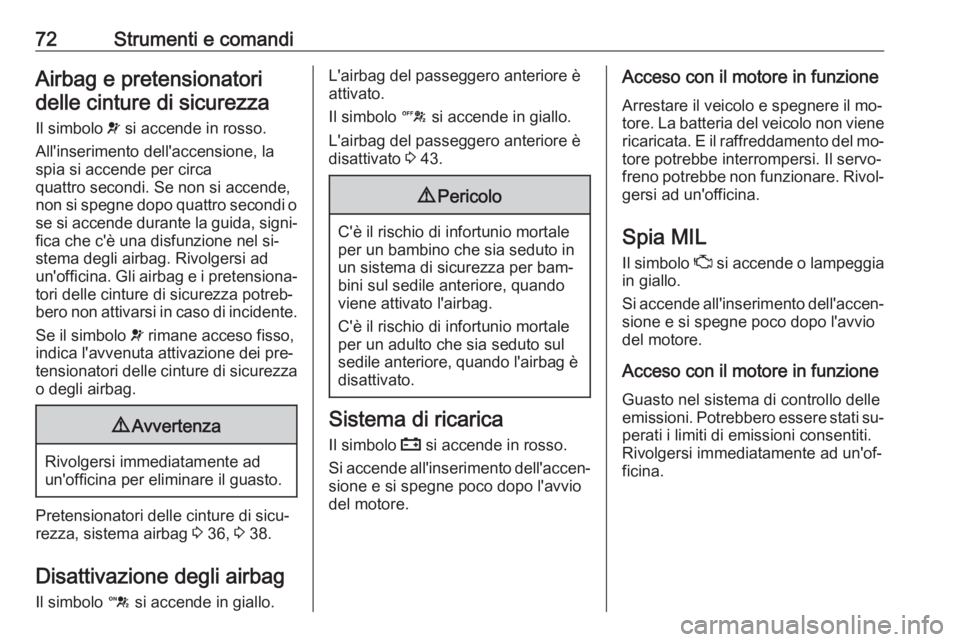

72Strumenti e comandiAirbag e pretensionatoridelle cinture di sicurezza
Il simbolo v si accende in rosso.
All'inserimento dell'accensione, la
spia si accende per circa
quattro secondi. Se non si accende, non si spegne dopo quattro secondi o
se si accende durante la guida, signi‐
fica che c'è una disfunzione nel si‐
stema degli airbag. Rivolgersi ad
un'officina. Gli airbag e i pretensiona‐ tori delle cinture di sicurezza potreb‐
bero non attivarsi in caso di incidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei pre‐
tensionatori delle cinture di sicurezza
o degli airbag.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza, sistema airbag 3 36, 3 38.
Disattivazione degli airbag Il simbolo d si accende in giallo.
L'airbag del passeggero anteriore è
attivato.
Il simbolo c si accende in giallo.
L'airbag del passeggero anteriore è disattivato 3 43.9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per bam‐
bini sul sedile anteriore, quando
viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Arrestare il veicolo e spegnere il mo‐
tore. La batteria del veicolo non viene
ricaricata. E il raffreddamento del mo‐
tore potrebbe interrompersi. Il servo‐
freno potrebbe non funzionare. Rivol‐ gersi ad un'officina.
Spia MIL
Il simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati su‐ perati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐
ficina.

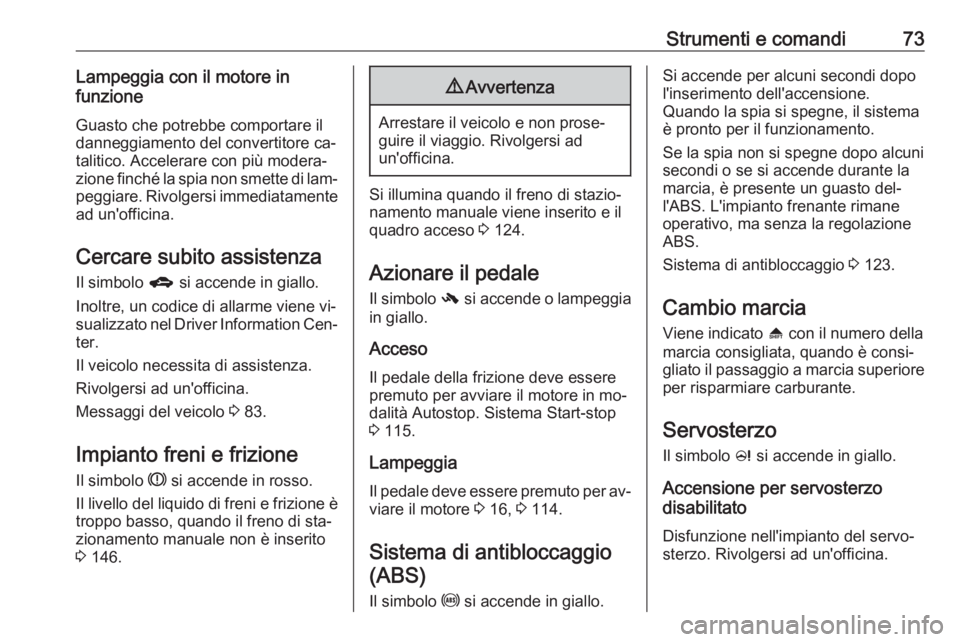

Strumenti e comandi73Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore ca‐ talitico. Accelerare con più modera‐
zione finché la spia non smette di lam‐ peggiare. Rivolgersi immediatamentead un'officina.
Cercare subito assistenza
Il simbolo g si accende in giallo.
Inoltre, un codice di allarme viene vi‐
sualizzato nel Driver Information Cen‐
ter.
Il veicolo necessita di assistenza.
Rivolgersi ad un'officina.
Messaggi del veicolo 3 83.
Impianto freni e frizione
Il simbolo R si accende in rosso.
Il livello del liquido di freni e frizione è troppo basso, quando il freno di sta‐
zionamento manuale non è inserito
3 146.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Si illumina quando il freno di stazio‐
namento manuale viene inserito e il quadro acceso 3 124.
Azionare il pedale
Il simbolo - si accende o lampeggia
in giallo.
Acceso
Il pedale della frizione deve essere
premuto per avviare il motore in mo‐
dalità Autostop. Sistema Start-stop
3 115.
Lampeggia
Il pedale deve essere premuto per av‐ viare il motore 3 16, 3 114.
Sistema di antibloccaggio (ABS)
Il simbolo u si accende in giallo.
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.
Se la spia non si spegne dopo alcuni
secondi o se si accende durante la
marcia, è presente un guasto del‐
l'ABS. L'impianto frenante rimane
operativo, ma senza la regolazione
ABS.
Sistema di antibloccaggio 3 123.
Cambio marcia Viene indicato [ con il numero della
marcia consigliata, quando è consi‐
gliato il passaggio a marcia superiore
per risparmiare carburante.
ServosterzoIl simbolo c si accende in giallo.
Accensione per servosterzo
disabilitato
Disfunzione nell'impianto del servo‐
sterzo. Rivolgersi ad un'officina.

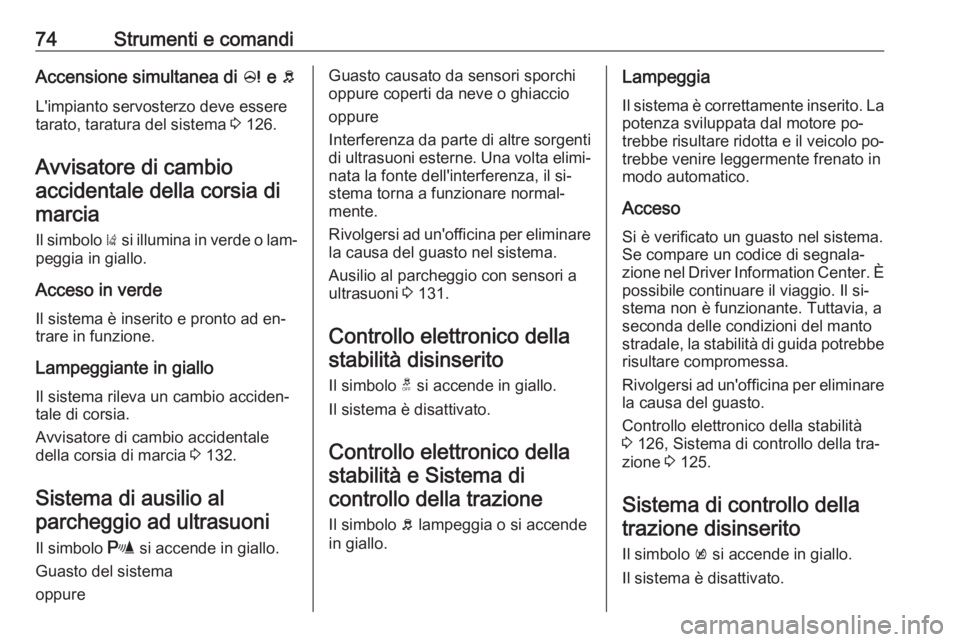

74Strumenti e comandiAccensione simultanea di c e b
L'impianto servosterzo deve essere
tarato, taratura del sistema 3 126.
Avvisatore di cambio accidentale della corsia di marcia
Il simbolo ) si illumina in verde o lam‐
peggia in giallo.
Acceso in verde Il sistema è inserito e pronto ad en‐
trare in funzione.
Lampeggiante in giallo
Il sistema rileva un cambio acciden‐ tale di corsia.
Avvisatore di cambio accidentale
della corsia di marcia 3 132.
Sistema di ausilio al
parcheggio ad ultrasuoni
Il simbolo r si accende in giallo.
Guasto del sistema
oppureGuasto causato da sensori sporchi
oppure coperti da neve o ghiaccio
oppure
Interferenza da parte di altre sorgenti
di ultrasuoni esterne. Una volta elimi‐ nata la fonte dell'interferenza, il si‐
stema torna a funzionare normal‐
mente.
Rivolgersi ad un'officina per eliminare la causa del guasto nel sistema.
Ausilio al parcheggio con sensori a
ultrasuoni 3 131.
Controllo elettronico della stabilità disinserito
Il simbolo t si accende in giallo.
Il sistema è disattivato.
Controllo elettronico della stabilità e Sistema dicontrollo della trazione
Il simbolo b lampeggia o si accende
in giallo.Lampeggia
Il sistema è correttamente inserito. La potenza sviluppata dal motore po‐
trebbe risultare ridotta e il veicolo po‐
trebbe venire leggermente frenato in
modo automatico.
Acceso
Si è verificato un guasto nel sistema.
Se compare un codice di segnala‐
zione nel Driver Information Center. È
possibile continuare il viaggio. Il si‐
stema non è funzionante. Tuttavia, a
seconda delle condizioni del manto
stradale, la stabilità di guida potrebbe risultare compromessa.
Rivolgersi ad un'officina per eliminare
la causa del guasto.
Controllo elettronico della stabilità
3 126, Sistema di controllo della tra‐
zione 3 125.
Sistema di controllo della trazione disinserito
Il simbolo k si accende in giallo.
Il sistema è disattivato.

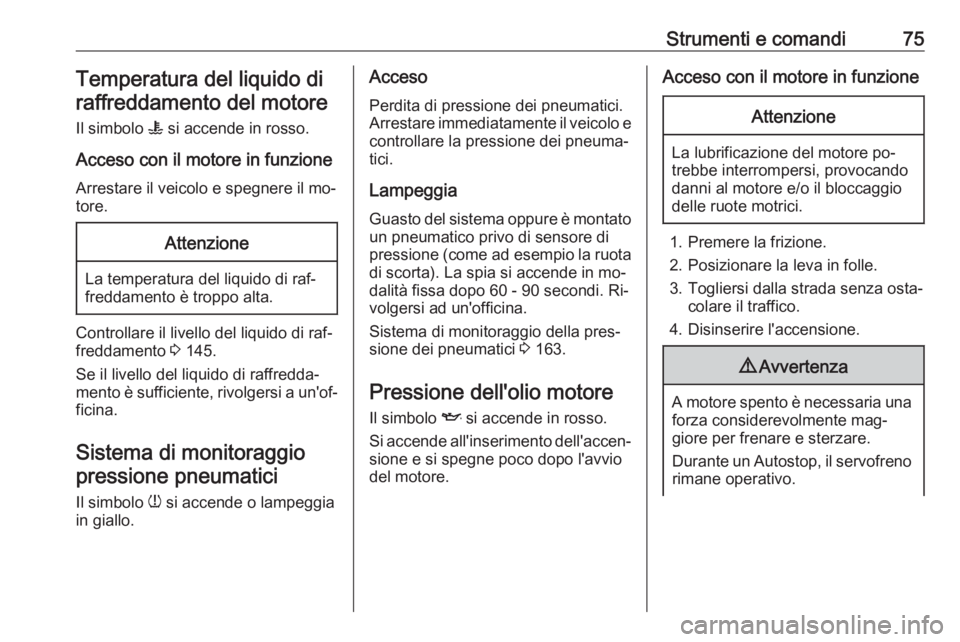

Strumenti e comandi75Temperatura del liquido diraffreddamento del motore
Il simbolo W si accende in rosso.
Acceso con il motore in funzione Arrestare il veicolo e spegnere il mo‐
tore.Attenzione
La temperatura del liquido di raf‐
freddamento è troppo alta.
Controllare il livello del liquido di raf‐
freddamento 3 145.
Se il livello del liquido di raffredda‐
mento è sufficiente, rivolgersi a un'of‐
ficina.
Sistema di monitoraggio pressione pneumatici
Il simbolo w si accende o lampeggia
in giallo.
Acceso
Perdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e controllare la pressione dei pneuma‐
tici.
Lampeggia
Guasto del sistema oppure è montato
un pneumatico privo di sensore di
pressione (come ad esempio la ruota
di scorta). La spia si accende in mo‐
dalità fissa dopo 60 - 90 secondi. Ri‐ volgersi ad un'officina.
Sistema di monitoraggio della pres‐
sione dei pneumatici 3 163.
Pressione dell'olio motore
Il simbolo I si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.Acceso con il motore in funzioneAttenzione
La lubrificazione del motore po‐
trebbe interrompersi, provocando
danni al motore e/o il bloccaggio
delle ruote motrici.
1. Premere la frizione.
2. Posizionare la leva in folle.
3. Togliersi dalla strada senza osta‐ colare il traffico.
4. Disinserire l'accensione.
9 Avvertenza
A motore spento è necessaria una
forza considerevolmente mag‐
giore per frenare e sterzare.
Durante un Autostop, il servofreno
rimane operativo.

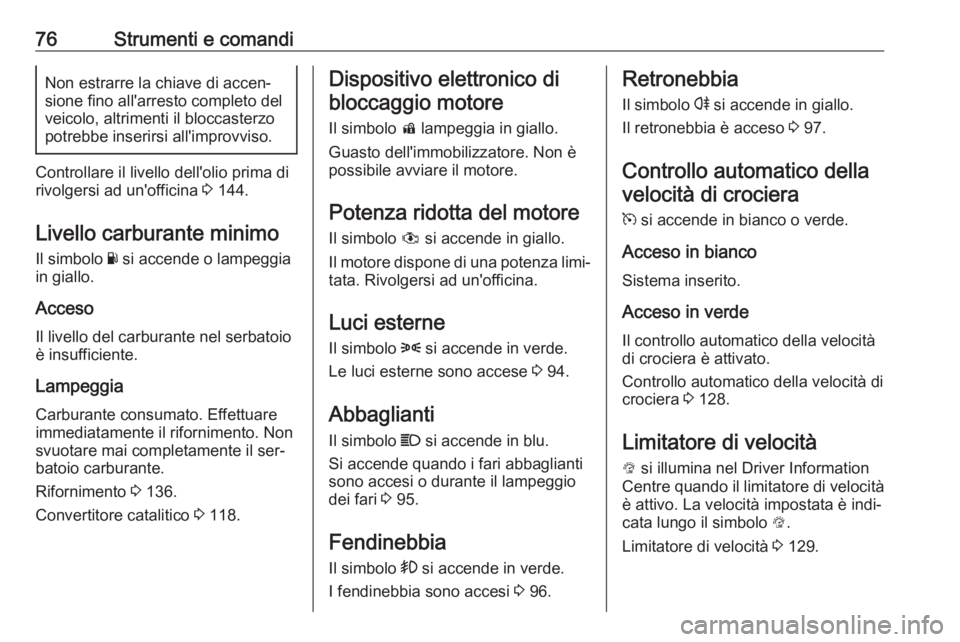

76Strumenti e comandiNon estrarre la chiave di accen‐sione fino all'arresto completo del
veicolo, altrimenti il bloccasterzo
potrebbe inserirsi all'improvviso.
Controllare il livello dell'olio prima di
rivolgersi ad un'officina 3 144.
Livello carburante minimo Il simbolo Y si accende o lampeggia
in giallo.
Acceso
Il livello del carburante nel serbatoio è insufficiente.
Lampeggia Carburante consumato. Effettuare
immediatamente il rifornimento. Non
svuotare mai completamente il ser‐
batoio carburante.
Rifornimento 3 136.
Convertitore catalitico 3 118.
Dispositivo elettronico di
bloccaggio motore
Il simbolo d lampeggia in giallo.
Guasto dell'immobilizzatore. Non è
possibile avviare il motore.
Potenza ridotta del motore Il simbolo # si accende in giallo.
Il motore dispone di una potenza limi‐
tata. Rivolgersi ad un'officina.
Luci esterne
Il simbolo 8 si accende in verde.
Le luci esterne sono accese 3 94.
Abbaglianti
Il simbolo C si accende in blu.
Si accende quando i fari abbaglianti
sono accesi o durante il lampeggio
dei fari 3 95.
Fendinebbia Il simbolo > si accende in verde.
I fendinebbia sono accesi 3 96.Retronebbia
Il simbolo r si accende in giallo.
Il retronebbia è acceso 3 97.
Controllo automatico della velocità di crociera
m si accende in bianco o verde.
Acceso in bianco
Sistema inserito.
Acceso in verde Il controllo automatico della velocità
di crociera è attivato.
Controllo automatico della velocità di
crociera 3 128.
Limitatore di velocità
L si illumina nel Driver Information
Centre quando il limitatore di velocità
è attivo. La velocità impostata è indi‐
cata lungo il simbolo L.
Limitatore di velocità 3 129.

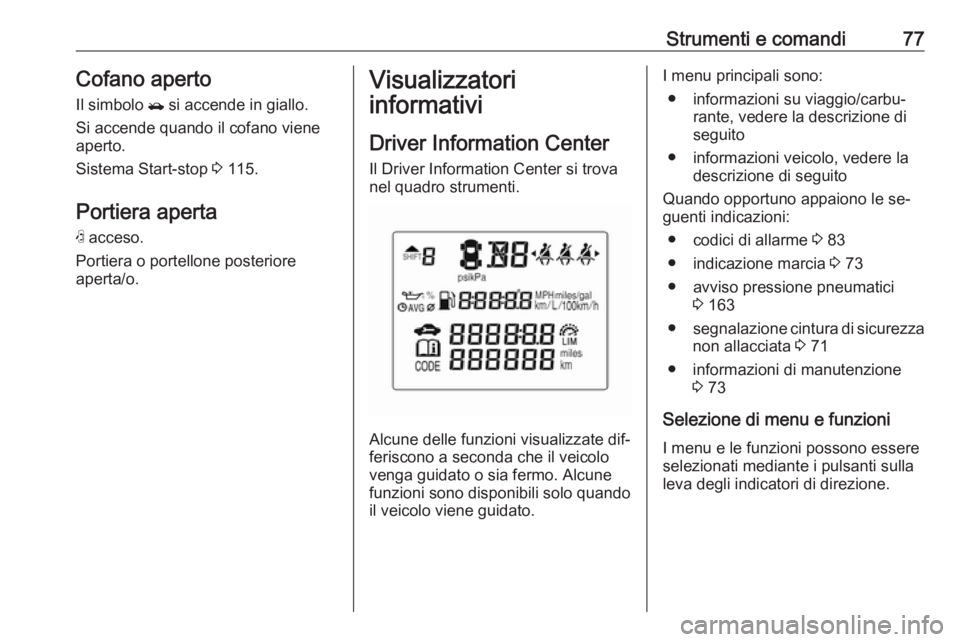

Strumenti e comandi77Cofano apertoIl simbolo / si accende in giallo.
Si accende quando il cofano viene
aperto.
Sistema Start-stop 3 115.
Portiera aperta
N acceso.
Portiera o portellone posteriore
aperta/o.Visualizzatori
informativi
Driver Information Center Il Driver Information Center si trova
nel quadro strumenti.
Alcune delle funzioni visualizzate dif‐
feriscono a seconda che il veicolo
venga guidato o sia fermo. Alcune
funzioni sono disponibili solo quando
il veicolo viene guidato.
I menu principali sono:
● informazioni su viaggio/carbu‐ rante, vedere la descrizione di
seguito
● informazioni veicolo, vedere la descrizione di seguito
Quando opportuno appaiono le se‐
guenti indicazioni:
● codici di allarme 3 83
● indicazione marcia 3 73
● avviso pressione pneumatici 3 163
● segnalazione cintura di sicurezza
non allacciata 3 71
● informazioni di manutenzione 3 73
Selezione di menu e funzioni I menu e le funzioni possono essere
selezionati mediante i pulsanti sulla
leva degli indicatori di direzione.

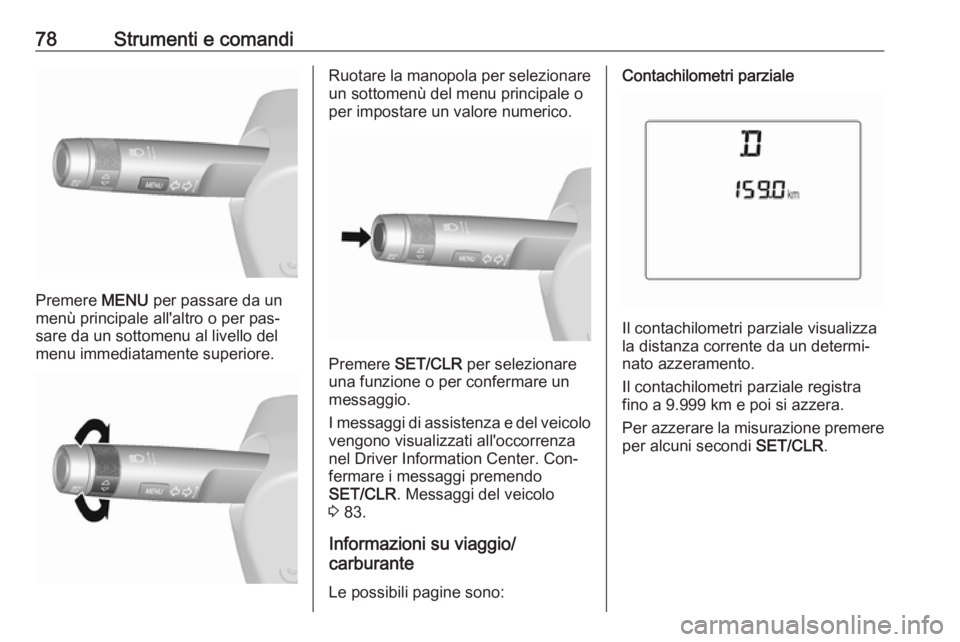

78Strumenti e comandi
Premere MENU per passare da un
menù principale all'altro o per pas‐
sare da un sottomenu al livello del
menu immediatamente superiore.
Ruotare la manopola per selezionare
un sottomenù del menu principale o
per impostare un valore numerico.
Premere SET/CLR per selezionare
una funzione o per confermare un messaggio.
I messaggi di assistenza e del veicolo
vengono visualizzati all'occorrenza
nel Driver Information Center. Con‐
fermare i messaggi premendo
SET/CLR . Messaggi del veicolo
3 83.
Informazioni su viaggio/
carburante
Le possibili pagine sono:
Contachilometri parziale
Il contachilometri parziale visualizza
la distanza corrente da un determi‐ nato azzeramento.
Il contachilometri parziale registra
fino a 9.999 km e poi si azzera.
Per azzerare la misurazione premere
per alcuni secondi SET/CLR.
