OPEL KARL 2016 Īpašnieka rokasgrāmata (in Latvian)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
180 Automašīnas kopšana
Priekšējie pagrieziena
rādītāju lukturi
1. Pagrieziet spuldzes ietveripretēji pulksteņrādītāju
kustības virzienam un
izņemiet to.
2. Pagrieziet spuldzi pretēji
pulksteņrādītāju kustības
virzienam un izņemiet to no
ietveres.
3. Nomainiet spuldzi.
4. Uzstādiet spuldzes ietveri atpakaļ reflektorā un pagrieziet
to pulksteņrādītāju kustības
virzienā.
Aizmugurējie lukturi
Gabarītlukturi, pagrieziena
rādītāji, bremžu signāllukturi
un atpaka ļgaitas gaismas
lukturi
1. Izskrūvējiet abas skrūves.
2. Noņemiet aizmugurējā luktura
korpusu. Pārliecinieties, lai
vadu caurule paliktu savā vietā.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Automašīnas kopšana 181
3. Gabarītlukturi/bremžu signāl-lukturi (1)
Pagrieziena rādītāja lukturis (2)
Papildu gabarītlukturi (3)
Atpakaļgaitas gaismas lukturi
(blakussēdētāja pusē)/aizmu-
gurējais miglas lukturis
(vadītāja pusē) (4).4. Pagrieziet spuldzes ietveripretēji pulksteņrādītāju
kustības virzienam.
5. Izņemiet spuldzes ietveri.Nedaudz iespiediet spuldzi
ietverē, pagrieziet pretēji
pulksteņrādītāju kustības
virzienam, izņemiet un
nomainiet.
6. Ievietojiet spuldžu turētāju atpakaļ luktura korpusā un
nostipriniet to ar skrūvēm.
Pievienojiet vadu spraudni.
Uzstādiet aizmugurējo lukturi
atpakaļ un pievelciet skrūves.
Aizveriet un nofiksējiet vākus.
7. Ieslēdziet aizdedzi un pārbau- diet visu lukturu darbību.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
182 Automašīnas kopšana
Sānu pagrieziena rādītāju
lukturi
Lai nomainītu spuldzi, noņemiet
luktura korpusu:
1. Bīdiet lukturi uz priekšu un aizaizmugures izņemiet no aizmu-
gurējā spārna.
2. Pagrieziet spuldzes ietveri
pretēji pulksteņrādītāju
kustības virzienam un izņemiet
no korpusa.
3. Izvelciet spuldzi no spuldzesietveres un nomainiet to.
4. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā.
5. Ievietojiet priekšējo daļu priek- šējā spārnā, bīdiet uz priekšu
un ievietojiet aiz aizmugurējās
daļas.
Centrālais augstu uzstā-
dītais bremžu signālluk-
turis (CHMSL)
Uzticiet gaismas diožu nomaiņu
autoservisam.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Automašīnas kopšana 183
Numura zīmes apgaismo-
juma lukturis
1. Izskrūvējiet abas skrūves.
2. Izņemiet lampas korpusuvirzienā uz leju, uzmanoties, lai
nenorautu vadu.
Pagrieziet spuldzes ietveri
pretēji pulksteņrādītāju
kustības virzienam un atbrīvo-
jiet to.
3. Izņemiet spuldzi no ietveres un nomainiet to. 4. Ievietojiet spuldzes ietveri
lampas korpusā un pagrieziet
to pulksteņrādītāju kustības
virzienā.
5. Uzstādiet lampas korpusu atpakaļ vietāun pieskrūvējiet
ar skrūvgriezi.
Salona apgaismojums
Iekāpšanas apgaismojuma
lampiņa
1. Lai lukturi izņemtu, ar plakano skrūvgriezi izspiediet uz āru to
luktura malu, kas atrodas pretī
luktura slēdzim. (Rīkojieties
uzmanīgi, lai to nesaskrāpētu.)
2. Izņemiet spuldzi.
3. Nomainiet spuldzi.
4. Uzstādiet luktura mezglu atpakaļ vietā.
Bagāžas nodalījuma lampa
1. Izspiediet lampiņu uz āru,
izmantojot skrūvgriezi.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
184 Automašīnas kopšana
2. Izņemiet spuldzi.
3. Ievietojiet jauno spuldzi.
4. Uzstādiet lampiņu atpakaļvietā.
Instrumentu paneļa
apgaismojums
Uzticiet spuldžu nomaiņu autoser-
visam.
Elektrosistēma
Drošinātāji
Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā droši-
nātāja. Automašīnā atrodas trīs
drošinātāju bloki:
. motora nodalījuma priekšpusē,
kreisajā malā;
. automašīnām ar stūri kreisajā
pusē salonā aiz uzglabāšanas
nodalījuma vai automašīnām ar
stūri labajā pusēaiz cimdu
nodalījuma;
. aiz vāka bagāžas nodalījuma
kreisajā pusē.
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Izdegušu drošinātāju var pazīt pēc
tā pārkusušās stieplītes. Nenomai-
niet drošinātāju, kamēr nav novērsts
bojājuma cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji. Drošinātāju blokā
var atrasties arī
drošinātāji bez funkcijas.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Automašīnas kopšana 185

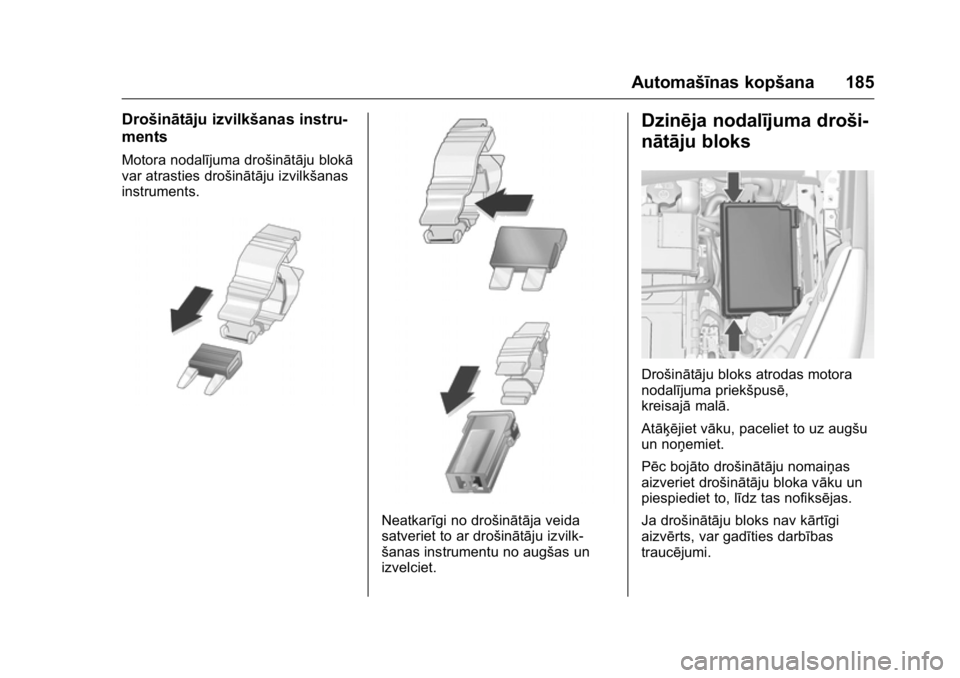

Drošinātāju izvilkšanas instru-
ments
Motora nodalījuma drošinātāju blokā
var atrasties drošinātāju izvilkšanas
instruments.
Neatkarīgi no drošinātāja veida
satveriet to ar drošinātāju izvilk-
šanas instrumentu no augšas un
izvelciet.
Dzinēja nodalījuma droši-
nātāju bloks
Drošinātāju bloks atrodas motora
nodalījuma priekšpusē,
kreisajāmalā.
Atāķējiet vāku, paceliet to uz augšu
un noņemiet.
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Ja drošinātāju bloks nav kārtīgi
aizvērts, var gadīties darbības
traucējumi.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
186 Automašīnas kopšana
Nr. Elektriskā ķēde1 Paceļamo durvju atduris
2 – 3 Aizmugurējais atkausētājs
4
Ārējā atpakaļskata spoguļa
sildītājs
5 Jumta lūka
6 Pastāvīgi mainīgas pārnesumkārbas vadības
modulis
7 Masas gaisa plūsmas sensors
8 Papildu sildītāja sūknis
9 Bremžu pretbloķēšanas sistēmas vārsts
10 Regulējama sprieguma vadība
11 Atpakaļskata kamera
12 –
13 –
14 Dzinēja vadības modulis/ pārnesumkārbas vadības
modulis
15 Degvielas inžektora vadības modulis/starteris
16 Degvielas sūkņa motors
17 Motora vadības modulis1 18 Motora vadības modulis2
19 Inžektors, aizdedze
20 Gaisa kondicionēšanas
sistēma
21 Intelektiskais akumulatoru baterijas sensors
22 Elektriskais stūres bloķēšanas mehānisms
23 Dzesēšanas ventilatora zemais iestatījums
24 –
25 Ārējā atpakaļskata spoguļa
slēdzis
26 Dzinēja vadības modulis/ automatizētas manuālās
pārnesumkārbas modulis
27 Elektromagnētiskais tvertnes ventilācijas vārsts
28 Bremžu pedāļa slēdzis
29 Papildu pasažiera uztveršana
30 Priekšējo lukturu līmeņa regulēšanas motors
31 Signāltaure

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Automašīnas kopšana 187
32 Priekšējais miglas lukturis
33 Tālāgaisma, kreisā
34 Tālā gaisma, labā
35 –
36 Aizmugurējā tīrītāja motors
37 Kreisās puses līkumu izgaismošanas lukturis
38 Mazgāšanas sistēmas sūkņa motors
39 Labās puses līkumu izgaismošanas lukturis
40 –
41 –
42 2. starteris
43 Panelī ievietots elektriskais
centrs
44 Automatizētā manuālā
pārnesumkārba
45 1. starteris
46 Bremžu pretbloķēšanas sistēmas sūknis
47 Dzesēšanas ventilatora augstais iestatījums 48 Priekšējo tīrītāju motors
49 Panelī
ievietots elektriskā
centra piederums/RAP
jauda
Instrumentu paneļa droši-
nātāju bloks
Automašīnās ar kreisās puses
vadību drošinātāju bloks atrodas
instrumentu panelī aiz sīklietu
novietnes.
Atveriet sīklietu novietni, piespiediet
fiksatorus, nolokiet sīklietu novietni
uz leju un noņemiet to.
Nr. Elektriskā ķēde
1 Onstar
2 HVAC modulis

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
188 Automašīnas kopšana
3 Kontrolmērinstrumentupanelis
4 Pastāvīgi mainīgas pārnesumkārbas vadības
modulis
5 Radio
6 1. virsbūves vadības modulis (CVT izslēgšana un
iedarbināšana)
7 Brīdinājums par sānu aklo zonu/aizmugures
atvieglotas parkošanās
sistēma
8 Datu saites savienojums
9 Elektriskais stūres bloķēšanas mehānisms
10 Uztveršanas un diagnostikas modulis
11 DC-DC pārveidotājs
12 –
13 Electironic maksas savākšanas sistēma
14 Lineārais jaudas modulis
15 Pasīvā iekāpšana un
pasīvā iedarbināšana 16 Diskrētas loģikas aizdedzes
slēdzis (ne CVT izslēgšana
un iedarbināšana)
17 Izvairīšanās no priekšējās sadursmes
18 Kontrolmērinstrumentu panelis
19 Gaismas diodes brīdinājuma rādījums
20 Priekšējo lukturu līmeņa regulēšanas slēdzis
21 Elektriski regulējamais priekšējais logs
22 Elektriski regulējamais aizmugurējais logs
23 –
24 Automatizētas manuālās pārnesumkārbas modulis
25 Papildu elektriskā kontaktligzda
26 Jumta lūka
27 –
28 Virsbūves elektronisko sistēmu vadības modulis 8 29 Virsbūves elektronisko
sistēmu vadības modulis 7
30 Virsbūves elektronisko sistēmu vadības modulis 6
31 Virsbūves elektronisko sistēmu vadības modulis 5
32 Virsbūves elektronisko sistēmu vadības modulis 4
33 Virsbūves elektronisko sistēmu vadības modulis 3
34 2. virsbūves vadības modulis (ne CVT izslēgšana
un iedarbināšana)
35 1. virsbūves vadības modulis (ne CVT izslēgšana
un iedarbināšana)
36 Diskrētas loģikas aizdedzes slēdzis (CVT izslēgšana un
iedarbināšana)
37 Vadības elementu fona apgaismojums uz
stūres rata
38 –
39 Loģistika/DC-DC pārveidotājs

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Automašīnas kopšana 189
40 Elektriskaisātras vadības
logs vadītāja pusē
41 Ventilatora motors
42 Apsildāmie priekšējie sēdekļi
43 HVAC modulis
44 Stūres rata apsilde
45 2. virsbūves vadības modulis (CVT izslēgšana un
iedarbināšana)Automašīnas instru-
menti
Instrumenti
Automašīnas ar riepu remonta
komplektu
Automašīnas instrumenti atrodas
atsevišķā nodalījumā zem bagāžas
nodalījuma grīdas pārsega kopā ar
riepu remonta komplektu.
Automašīnas ar rezerves riteni
Domkrats un automašīnas instru-
menti atrodas bagāžas nodalījumā.
Skatiet sadaļu Riepu nomaiņa
0 200
ii.
Skatiet sadaļu Kompaktais rezerves
ritenis 0204
ii.
