OPEL KARL 2016 Manual de utilizare (in Romanian)
Manufacturer: OPEL, Model Year: 2016, Model line: KARL, Model: OPEL KARL 2016Pages: 239, PDF Size: 5.91 MB
Page 11 of 239
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
10 Pe scurt
1. Geamurile acţionate electric dela pagina Geamurile acţionate
electric 028
ii.
Sistemul de închidere centrali-
zată de la pagina Sistemul de
închidere centralizată 021
ii.
2. Oglinzile retrovizoare exter- ioare de la pagina Oglinzile
convexe 026
ii.
3. Controlul vitezei de croazieră, limitatorul de viteză de la
pagina Sistemele de asistenţă
pentru şofer0162
ii.
Volanul încălzit de la pagina
Volanul încălzit 060
ii.
4. Lămpile de semnalizare, semnalizarea cu farurile, faza
scurtă şi faza lungă de la
pagina Semnalizarea virajelor
şi a schimbării benzii de rulare
0 94
ii.
Luminile de însoţire la ieşirea
din autovehicul de la pagina
Luminile de însoţire la ieşirea
din autovehicul 098
ii.
Lămpile de parcare de la
pagina Lămpile de parcare
0 95
ii. 5. Fantele de ventilaţie laterale de
la pagina Fantele de ventilaţie
fixe 0144
ii.
6. Instrumentele de măsură de la
pagina Reglarea volanului
0 59
ii.
7. Centrul de informaţii pentru şofer de la pagina Centrul de
informaţii pentru şofer (DIC)
0 76
ii.
8. Comenzile de pe volan de la pagina Comenzile de pe volan
0 59
ii.
9. Ştergătoarele de parbriz,
sistemul spălătorului de
parbriz, ştergătorul de lunetă,
sistemul spălătorului de lunetă
de la pagina Ştergătoarele/
spălătorul de parbriz 061
ii.
10. Fantele de ventilaţie centrale de la pagina Fantele de venti-
laţie reglabile 0143
ii.
11. Luminile de avarie de la pagina Luminile de avarie 094
ii.
12. Afişajul pentru informaţii de la pagina Prezentarea generală
0 101
ii. 13. Sistemul Infotainment de la
pagina Funcţionarea 0107
ii.
14. Torpedoul de la pagina Torpe-
doul 052
ii.
15. Sistemul de climatizare de la pagina Sistemul electronic de
climatizare 0139
ii.
16. Maneta selectorului de viteze, transmisia manuală, de la
pagina Transmisia manuală
0 154
ii.
17. Frâna de mână de la pagina
Frâna de mână 0156
ii.
18. Contactul cu sistem de blocare a volanului de la pagina
Poziţiile comutatorului de
contact 0148
ii.
19. Claxonul de la pagina Claxonul
0 60
ii.
Airbagul şoferului de la pagina
Sistemul de airbaguri 038
ii.
20. Reglarea volanului de la pagina Reglarea volanului 059
ii.
21. Maneta de deblocare a capotei de la pagina Capota0171
ii.
Page 12 of 239
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Pe scurt 11
22. Cutia de siguranţe de la paginaSiguranţele 0184ii.
23. Sistemul de control al tracţiunii de la pagina Sistemul de
control al tracţiunii (TCS)
0 157
ii.
Sistemul de oprire-pornire
automată a motorului de la
pagina Sistemul de oprire-por-
nire automată a motorului
0 149
ii.
Modul Oraş de la pagina
Sistemul de control electronic
al stabilităţii (ESC) 0158
ii.
Sistemul de avertizare la
părăsirea benzii de rulare de la
pagina Sistemul de avertizare
la părăsirea benzii de rulare
(LDW) 0165
ii.
24. Comutatorul de lumini,
Reglarea fasciculului farurilor,
Proiectoarele de ceaţă,
Lampa de ceaţă spate,
Iluminarea instrumentelor de
măsură de la pagina Comuta-
torul de lumini 092
ii.
Luminile exterioare
Rotiţi maneta de lumini.
9:Luminile sunt stinse
;:Lumini laterale
5:Faza scurtă
Proiectoarele de ceaţă
Apăsaţi comutatorul de lumini.
#: Proiectoarele de ceaţă
s:Lampa de ceaţă spate
Sistem de iluminare
0Comutatorul
de lumini 092
ii.
Semnalizarea cu farurile, faza
lungă şi faza scurtă
Semnalizarea cu farurile: Trageţi
maneta
Faza lungă: Împingeţi maneta
Faza scurtă: Împingeţi sau trageţi
maneta
Faza lungă
0Schimbare fază
lungă/scurtă 093
ii.
Page 13 of 239
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
12 Pe scurt

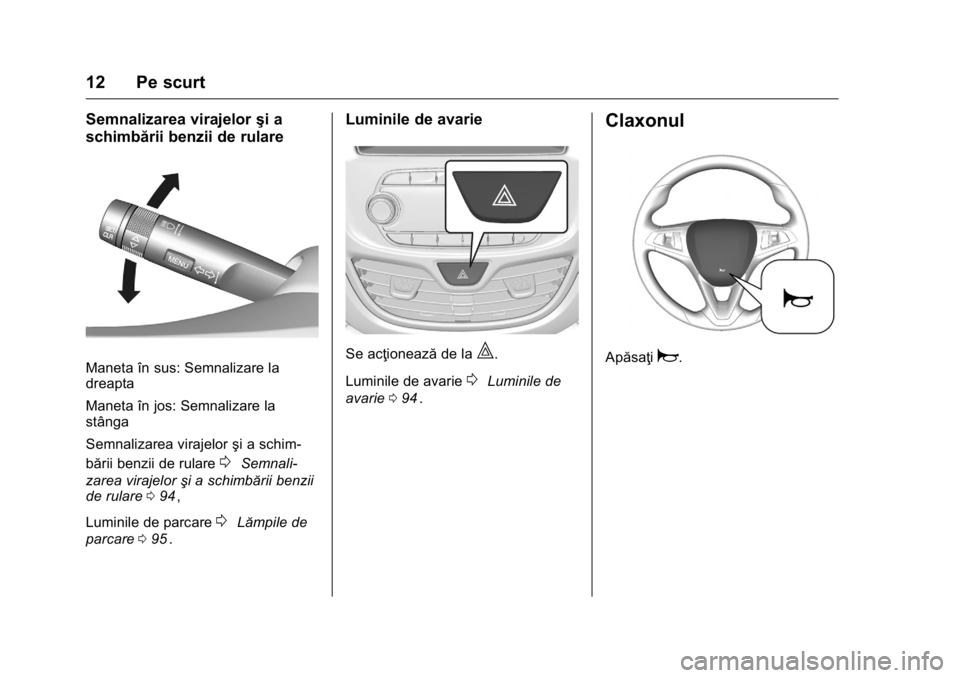

Semnalizarea virajelorşi a
schimbării benzii de rulare
Maneta în sus: Semnalizare la
dreapta
Maneta în jos: Semnalizare la
stânga
Semnalizarea virajelor şi a schim-
bării benzii de rulare
0Semnali-
zarea virajelor şi a schimbării benzii
de rulare 094
ii,
Luminile de parcare
0Lămpile de
parcare 095
ii.
Luminile de avarie
Se acţionează de la|.
Luminile de avarie
0Luminile de
avarie 094
ii.
Claxonul
Apăsaţia.
Page 14 of 239
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Pe scurt 13

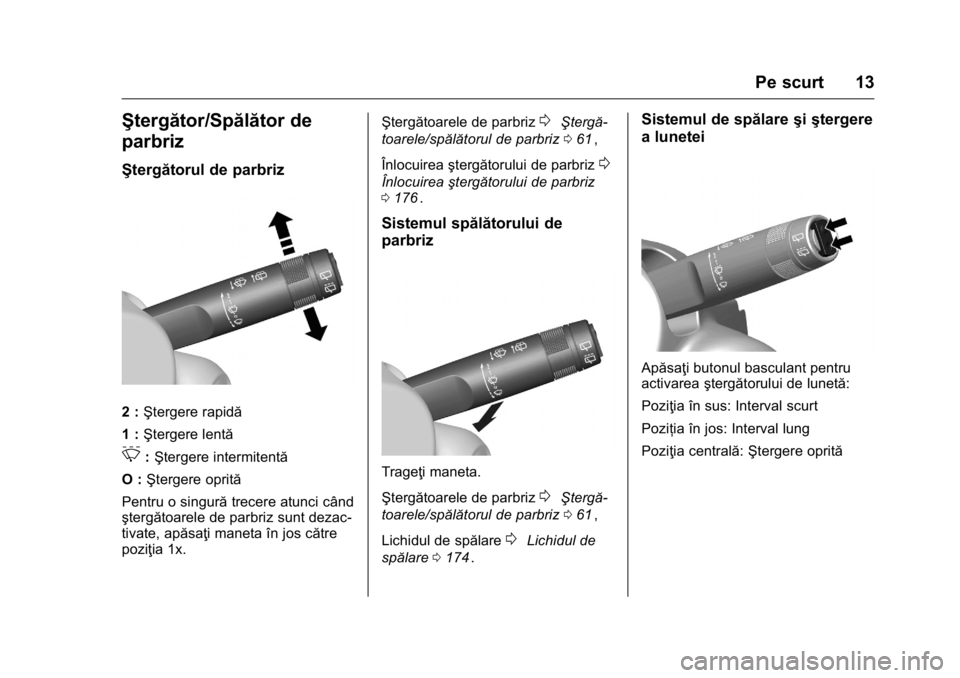

Ştergător/Spălător de
parbriz
Ştergătorul de parbriz
2 :Ştergere rapidă
1 : Ştergere lentă
3:Ştergere intermitentă
O : Ştergere oprită
Pentru o singură trecere atunci când
ştergătoarele de parbriz sunt dezac-
tivate, apăsaţi maneta în jos către
poziţia 1x. Ştergătoarele de parbriz
0Ştergă-
toarele/spălătorul de parbriz 061
ii,
Înlocuirea ştergătorului de parbriz
0
Înlocuireaştergătorului de parbriz
0 176ii.
Sistemul spălătorului de
parbriz
Trageţi maneta.
Ştergătoarele de parbriz
0Ştergă-
toarele/spălătorul de parbriz 061
ii,
Lichidul de spălare
0Lichidul de
spălare 0174
ii.
Sistemul de spălare şiştergere
a lunetei
Apăsaţi butonul basculant pentru
activarea ştergătorului de lunetă:
Poziţia în sus: Interval scurt
Poziția în jos: Interval lung
Poziţia centrală: Ştergere oprită
Page 15 of 239
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
14 Pe scurt

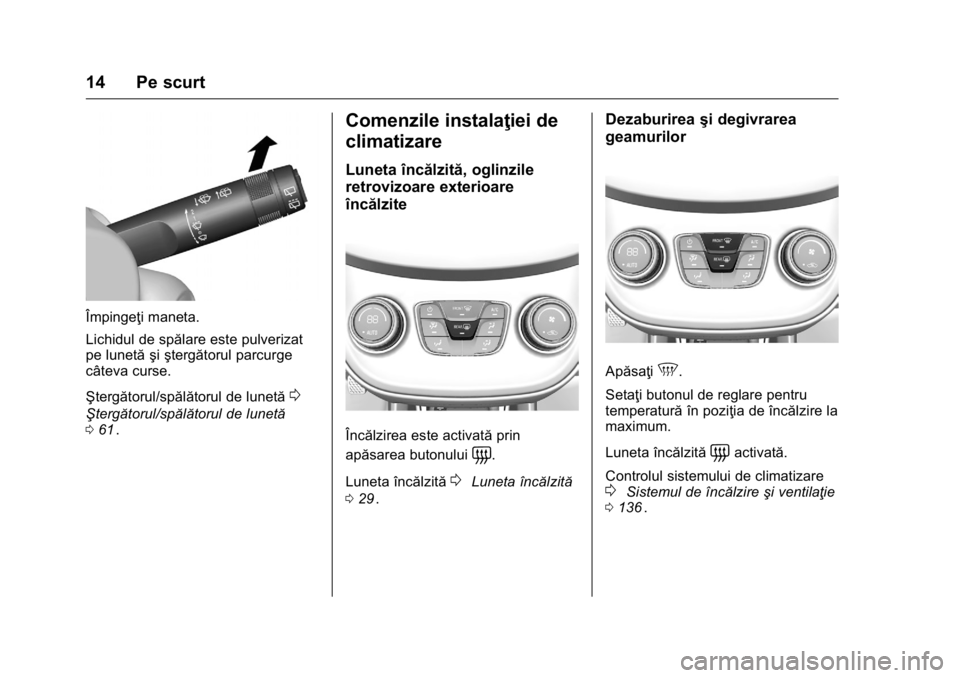

Împingeţi maneta.
Lichidul de spălare este pulverizat
pe lunetă şiştergătorul parcurge
câteva curse.
Ştergătorul/spălătorul de lunetă
0
Ştergătorul/spălătorul de lunetă
0 61ii.
Comenzile instalaţiei de
climatizare
Luneta încălzită, oglinzile
retrovizoare exterioare
încălzite
Încălzirea este activată prin
apăsarea butonului
=.
Luneta încălzită
0Luneta încălzită
0 29
ii.
Dezaburirea şi degivrarea
geamurilor
Apăsaţi5.
Setaţi butonul de reglare pentru
temperatură în poziţia de încălzire la
maximum.
Luneta încălzită
=activată.
Controlul sistemului de climatizare
0Sistemul de încălzire şi ventilaţie
0 136ii.
Page 16 of 239
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Pe scurt 15
Transmisia
Transmisia manuală
Marşarierul: cu autovehiculul în
staţionare, apăsaţi pedala de
ambreiajşi cuplaţi treapta de viteză.
Dacă treapta respectivă nu este
cuplată, aduceţi schimbătorul de
viteze la punctul neutru, eliberaţi şi
apăsaţi din nou pedala de ambreiaj;
selectaţi din nou treapta de viteză.
Transmisia manuală
0Transmisia
manuală 0154
ii.
Pornirea motorului
Verificaţi înainte de a demara
.
Starea anvelopelor şi presiunea
în anvelope
0Presiune în
anvelope 0191
ii.
. Nivelul uleiului de motor şi
nivelurile lichidelor
0Uleiul de
motor 0172
ii.
. Dacă toate geamurile, oglinzile,
lămpile exterioare şi plăcuţele de
înmatriculare sunt curate şi în
stare de funcţionare.
. Poziţionarea corectă a oglinzilor
retrovizoare, scaunelor şi centur-
ilor de siguranţă
0Oglinzile
convexe 026
ii,Poziţia scaunului
0 33ii,Centura de siguranţă cu
fixare în 3 puncte 037ii.
. Verificaţi funcţionarea frânelor la
viteză redusă, în special dacă
acestea sunt ude.
Pornirea motorului
. Rotiţi cheia în poziţia 1.
. Mişcaţi puţin volanul pentru a-l
debloca.
. Acţionaţi ambreiajul şi frâna.
. Transmisia automată în poziţia P
sau N.
. Nu acţionaţi pedala de accel-
eraţie
. Rotiţi cheia în poziţia 3 şi
eliberaţi. Pornirea motorului.
0
Pornirea motorului 0148ii.
Page 17 of 239
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
16 Pe scurt
Sistemul de oprire-pornire
Dacăautovehiculul rulează cu o
viteză scăzută sau este staţionar şi
anumite condiţii sunt împlinite,
activaţi funcţia oprire automată după
cum urmează:
. apăsaţi pedala de ambreiaj
. treceţi maneta în poziţia neutră
. eliberaţi pedala de ambreiaj
Oprirea automată este indicatăde
acul în poziţia AUTOSTOP (Oprire
automată) din turometru.
Pentru a reporni motorul, apăsaţi
pedala de ambreiaj din nou. Sistemul de oprire-pornire
0
Sistemul de oprire-pornire automată
a motorului
0149ii.
Parcarea
{Avertisment
.
Nu parcaţi autovehiculul pe
suprafeţe acoperite cu
materiale inflamabile.
Temperatura ridicată a siste-
mului de evacuare poate
cauza aprinderea suprafeţei
pe care este parcat autotur-
ismul.
. Folosiţi întotdeauna frâna
de mână. Trageţi comuta-
torul
Ytimp de aproxi-
mativ o secundă.
. Opriţi motorul.
(continuare)
Avertisment (continuare)
.Pe o suprafaţă înclinatăsau
pe o rampă, cuplaţi treapta
1-a de viteze sau aduceţi
maneta selectorului de
viteze în poziţia P înainte de
a scoate cheia din contact.
Pe un drum în rampă,
poziţionaţi roţile din faţă în
sens opus faţă de bordură.
Dacă autovehiculul se află
în pantă, cuplaţi treapta de
viteze marşarier sau aduceţi
maneta selectorului de
viteze în poziţia P înainte de
a scoate cheia din contact.
Poziţionaţi roţile din faţă
spre bordură.
. Scoateți din contact cheia
de contact. Rotiţi volanul
până când simţiţi că se
blochează.
În cazul autovehiculelor cu
transmisie automată, cheia
poate fi scoasă numai când
maneta selectorului de
viteze este în poziţia P.
Page 18 of 239
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Pe scurt 17
.Închideţi geamurile.
. Blocaţi accesul în autovehicul
cu
Qde pe telecomandă.
. Activaţi sistemul de alarmă
antifurt
0Sistemul de alarmă
antifurt 025
ii.
. Ventilatorul de răcire a motorului
poate rămâne în funcţiune şi
după oprirea motorului
0
Reciclarea autovehiculelor la
sfârşitul duratei de utilizare
0171
ii.
. După condusul cu motorul la
turaţii ridicate sau în sarcină
ridicată, lăsaţi motorul să funcţio-
neze la o sarcină scăzutăsau la
ralanti timp de
30 de secunde înainte de a-l opri
pentru a proteja turbina de
supraalimentare.
Cheile, încuietorile
0Cheile 018ii,
Parcarea autovehiculului pentru
perioade îndelungate
0Comparti-
mentele de depozitare din autove-
hicul 0170
ii.
Page 19 of 239
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
18 Cheile, portiereleşi geamurile
Cheile, portiereleşi
geamurile
Cheile şi încuietorile
Chei . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Telecomanda radio . . . . . . . . . . . . 19
Setările memorate . . . . . . . . . . . . . 20
Sistemul de închidere centra-
lizată . . . . . . . . . . . . . . . . . . . . . . . . . 21
Încuietorile de siguranţă pentru
copii . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Portierele
Portbagajul . . . . . . . . . . . . . . . . . . . . 23
Securitatea autovehiculului
Sistemul de alarmă antifurt . . . . 25
Sistemul antidemaraj . . . . . . . . . . 25
Oglinzile retrovizoare exter-
ioare
Oglinzile convexe . . . . . . . . . . . . . . 26
Oglinzi acţionate electric . . . . . . . 26
Oglinzile retrovizoare rabatabile . . . . . . . . . . . . . . . . . . . . 26
Oglinzi încălzite . . . . . . . . . . . . . . . . 27
Oglinzile interioare
Oglindă retrovizoare
manuală . . . . . . . . . . . . . . . . . . . . . . 27
Geamurile
Geamuri acţionate manual . . . . . 27
Geamuri acţionate electric . . . . . 28
Luneta încălzită . . . . . . . . . . . . . . . . 29
Parasolarele . . . . . . . . . . . . . . . . . . . 29
Acoperişul
Trapa . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Cheile şi încuietorile
Chei
Duplicatele de chei
Codul cheii este specificat pe
eticheta detaşabilă.
Codul cheii trebuie precizat atunci
când se comandă chei de rezervă,
acesta făcând parte din sistemul
antidemaraj.
Încuietorile
0Întreţinerea exter-
ioară 0209
ii.
Page 20 of 239
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Cheile, portiereleşi geamurile 19
Cheia cu lamăpliabilă
Apăsaţi butonul pentru a extinde
lama cheii.
Pentru a plia cheia, apăsaţi mai întâi
butonul.
Telecomanda radio
Aceasta este utilizată pentru a
activa:
. sistemul de închidere centra-
lizată
. sistemul de alarmă antifurt
Telecomanda radio are o rază de
acţiune de aproximativ 20 metri.
Această razăde acţiune poate fi
afectată de influenţe externe.
Luminile de avarie confirmă acţio-
narea telecomenzii. Utilizaţi telecomanda cu grijă, prote-
jaţi-o de umezeală şi temperaturi
ridicate
şi evitaţi folosirea inutilă a
acesteia.
Defecţiuni
În cazul în care sistemul de închi-
dere centralizată nu poate fi activat
prin intermediul telecomenzii radio,
cauzele pot ţine de:
. Aria de acoperire insuficientă,
. Bateria descărcată,
. Acţionarea frecventă, repetată, a
telecomenzii în afara ariei de
acoperire, ce va necesita resin-
cronizarea,
. Suprasolicitarea sistemului de
închidere centralizată prin utili-
zare la intervale foarte scurte, ce
duce la întreruperea pentru scurt
timp a alimentării cu energie
electrică,
. Interferenţe cu unde radio de
putere mai mare, provenite de la
alte surse.
Deblocarea
0Sistemul de închi-
dere centralizată 021
ii.
