OPEL MERIVA 2010 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2010, Model line: MERIVA, Model: OPEL MERIVA 2010Pages: 246, PDF-Größe: 4.23 MB
Page 11 of 246

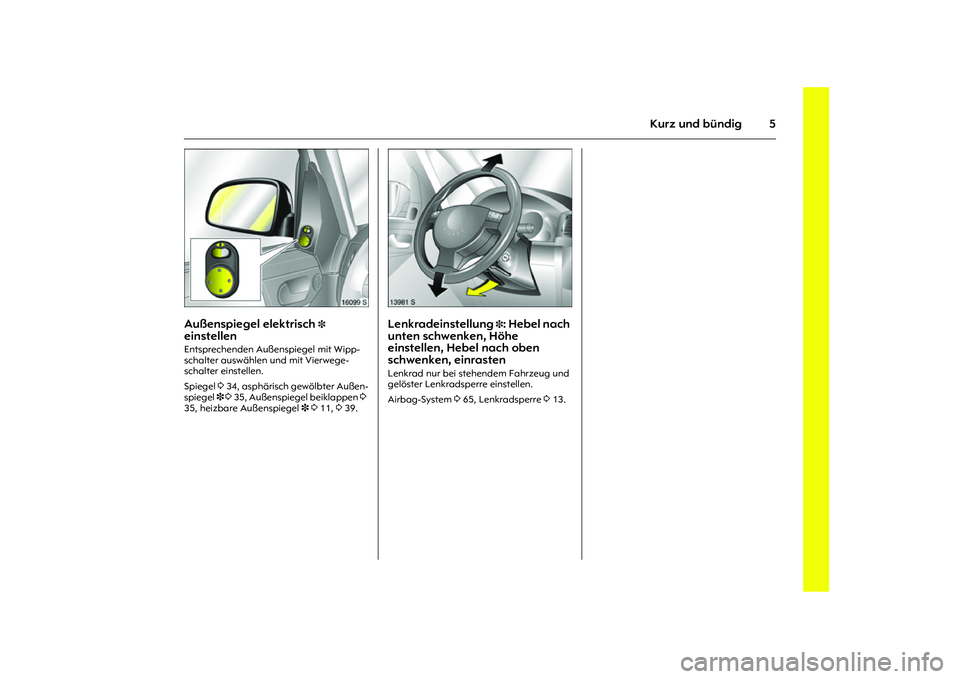

5
Kurz und bündig
Picture no: 16099s.tif
Außenspiegel elektrisch
3
einstellen Entsprechenden Außenspiegel mit Wipp-
schalter auswählen und mit Vierwege-
schalter einstellen.
Spiegel 3 34, asphärisch gewölbter Außen-
spiegel 3 3 35, Außenspiegel beiklappen 3
35, heizbare Außenspiegel 3 3 11, 3 39.
Picture no: 13981s.tif
Lenkradeinstellung
3: Hebel nach
unten schwenken, Höhe
einstellen, Hebel nach oben
schwenken, einrasten
Lenkrad nur bei stehendem Fahrzeug und
gelöster Lenkradsperre einstellen.
Airbag-System 3 65, Lenkradsperre 3 13.
Page 12 of 246

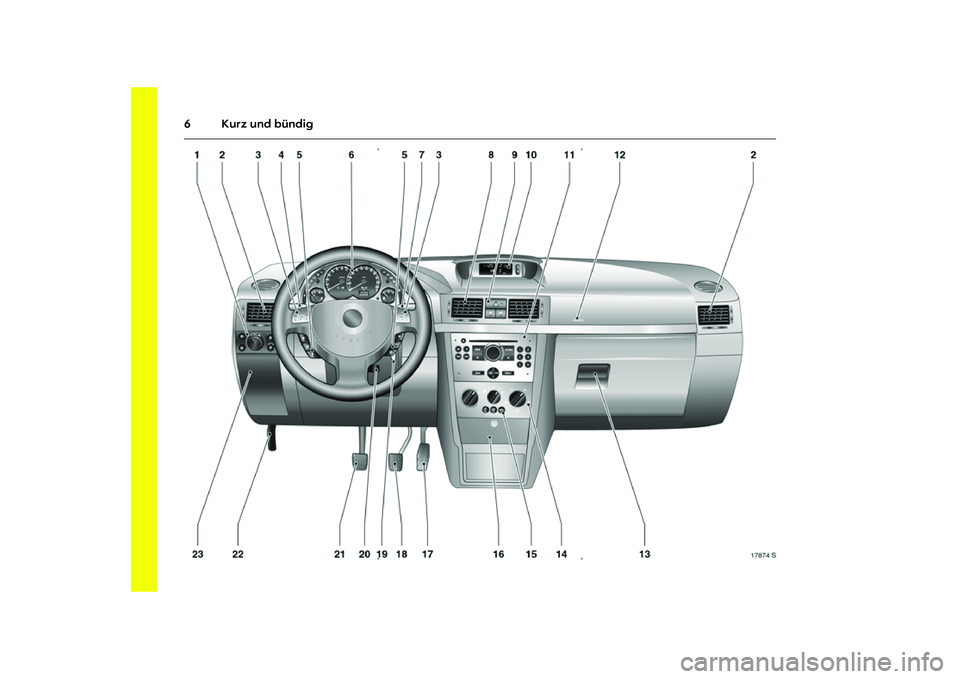

6 Kurz und bündig
Page 13 of 246

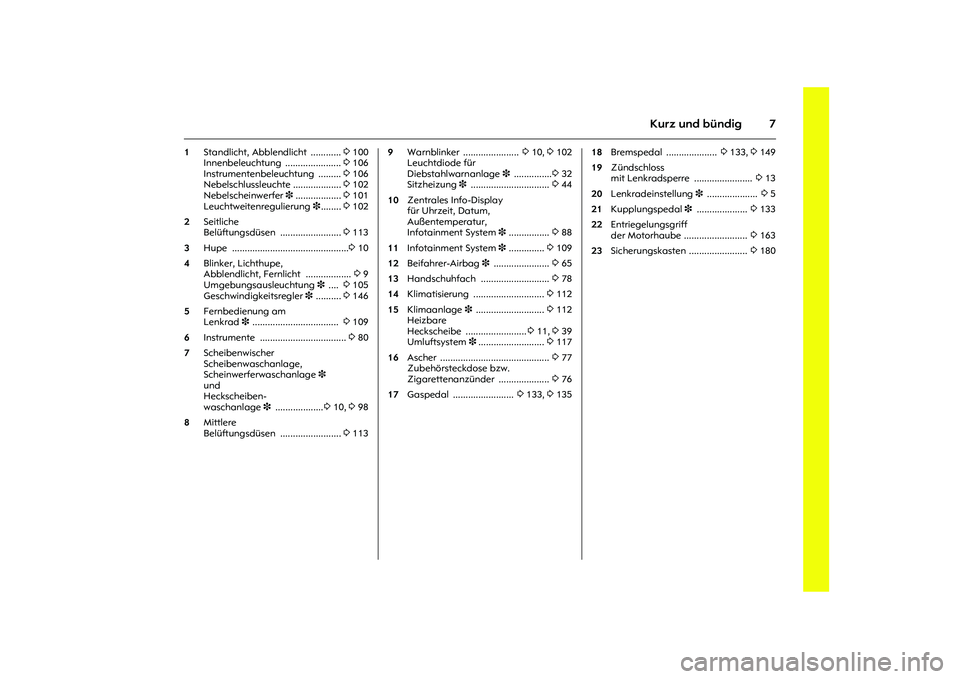

7
Kurz und bündig
1Standlicht, Abblendlicht ............3 100
Innenbeleuchtung ......................3 106
Instrumentenbeleuchtung .........3 106
Nebelschlussleuchte ...................3 102
Nebelscheinwerfer 3 ..................3 101
Leuchtweitenregulierung 3........3 102
2Seitliche
Belüftungsdüsen ........................3 113
3Hupe ..............................................3 10
4Blinker, Lichthupe,
Abblendlicht, Fernlicht .................. 3 9
Umgebungsausleuchtung 3 .... 3 105
Geschwindigkeitsregler 3 ..........3 146
5Fernbedienung am
Lenkrad 3 .................................. 3 109
6Instrumente .................................. 3 80
7Scheibenwischer
Scheibenwaschanlage,
Scheinwerferwaschanlage 3
und
Heckscheiben-
waschanlage 3 ...................3 10, 3 98
8Mittlere
Belüftungsdüsen ........................3 1139Warnblinker ...................... 3 10, 3 102
Leuchtdiode für
Diebstahlwarnanlage 3 ...............3 32
Sitzheizung 3 ............................... 3 44
10Zentrales Info-Display
für Uhrzeit, Datum,
Außentemperatur,
Infotainment System
3 ................ 3 88
11Infotainment System 3 .............. 3 109
12Beifahrer-Airbag 3 ...................... 3 65
13Handschuhfach ........................... 3 78
14Klimatisierung ............................ 3 112
15Klimaanlage 3 ........................... 3 112
Heizbare
Heckscheibe ........................3 11, 3 39
Umluftsystem 3.......................... 3 117
16Ascher ........................................... 3 77
Zubehörsteckdose bzw.
Zigarettenanzünder .................... 3 76
17Gaspedal ........................ 3 133, 3 13518Bremspedal .................... 3 133, 3 149
19Zündschloss
mit Lenkradsperre ....................... 3 13
20Lenkradeinstellung 3 .................... 3 5
21Kupplungspedal 3 .................... 3 133
22Entriegelungsgriff
der Motorhaube ......................... 3 163
23Sicherungskasten ....................... 3 180
Page 14 of 246

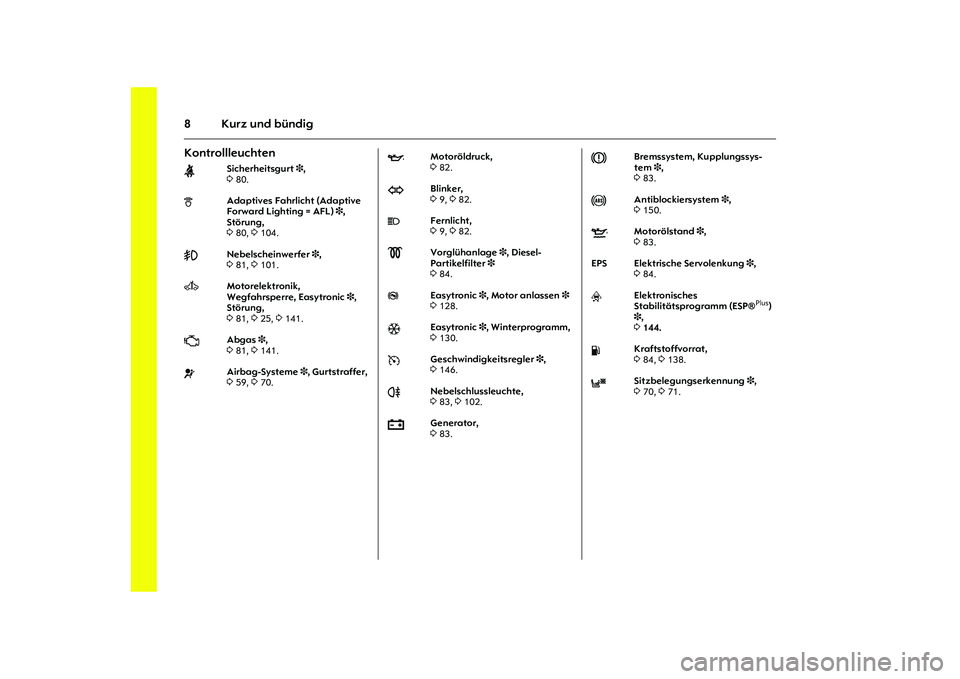

8 Kurz und bündigKontrollleuchten X Sicherheitsgurt 3,
3 80.
BAdaptives Fahrlicht (Adaptive
Forward Lighting = AFL) 3,
Störung,
3 80, 3 104.>
Nebelscheinwerfer 3,
3 81, 3 101.
A
Motorelektronik,
Wegfahrsperre, Easytronic 3,
Störung,
3 81, 3 25, 3 141.
Z
Abgas 3,
3 81, 3 141.
v
Airbag-Systeme 3, Gurtstraffer,
3 59, 3 70.
I
Motoröldruck,
3 82.
O
Blinker,
3 9, 3 82.
CFernlicht,
3 9, 3 82.
!
Vorglühanlage 3, Diesel-
Partikelfilter 3
3 84.
jEasytronic 3, Motor anlassen 3
3 128.
T
Easytronic 3, Winterprogramm,
3 130.
m
Geschwindigkeitsregler 3,
3 146.
r
Nebelschlussleuchte,
3 83, 3 102.
p
Generator,
3 83.
R
Bremssystem, Kupplungssys-
tem 3,
3 83.
u
Antiblockiersystem 3,
3 150.
S
Motorölstand 3,
3 83.
EPS
Elektrische Servolenkung 3,
3 84.
v
Elektronisches
Stabilitätsprogramm (ESP®
Plus
)
3,
3 144.
Y
Kraftstoffvorrat,
3 84, 3 138.
y
Sitzbelegungserkennung 3,
3 70, 3 71.
Page 15 of 246

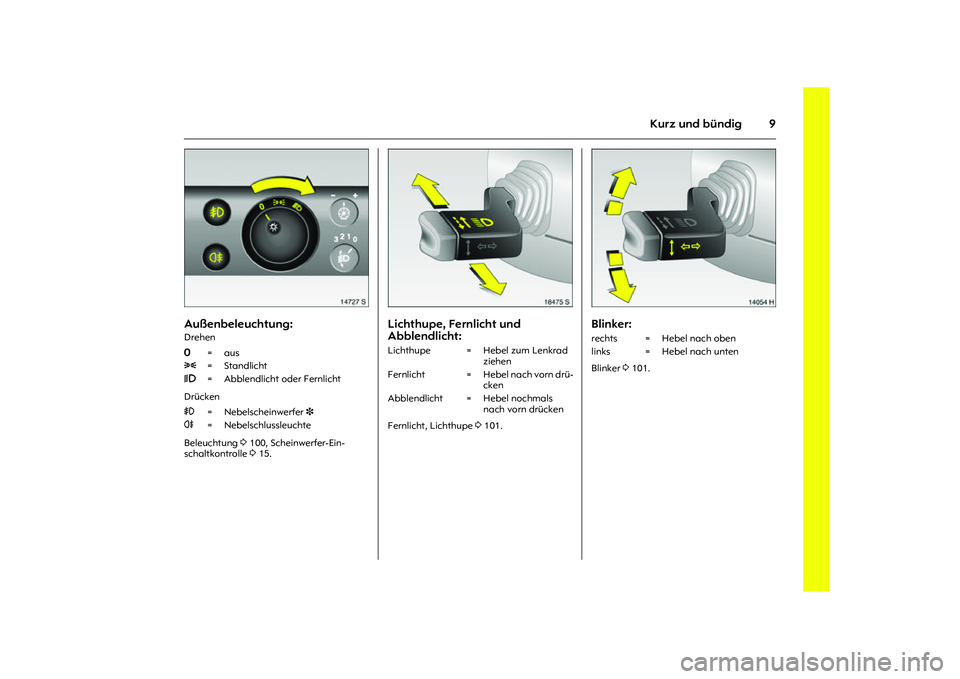

9
Kurz und bündig
Picture no: 14727s.tif
Außenbeleuchtung: Drehen
Drücken
Beleuchtung 3 100, Scheinwerfer-Ein-
schaltkontrolle 3 15.
Picture no: 18475s.tif
Lichthupe, Fernlicht und
Abblendlicht: Fernlicht, Lichthupe 3 101.
Picture no: 14054h.tif
Blinker: Blinker 3 101. 7=aus
8= Standlicht
9= Abblendlicht oder Fernlicht
>= Nebelscheinwerfer 3
r= Nebelschlussleuchte
Lichthupe = Hebel zum Lenkrad
ziehen
Fernlicht = Hebel nach vorn drü-
cken
Abblendlicht = Hebel nochmals
nach vorn drücken
rechts = Hebel nach oben
links = Hebel nach unten
Page 16 of 246

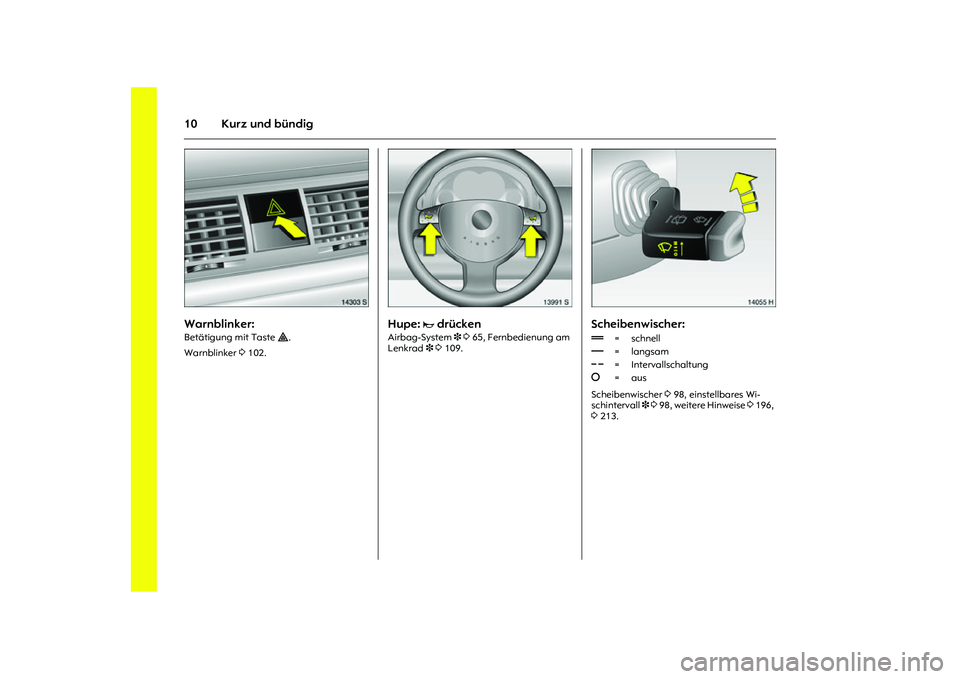

10 Kurz und bündig
Picture no: 14303s.tif
Warnblinker:Betätigung mit Taste ¨.
Warnblinker 3 102.
Picture no: 13991s.tif
Hupe:
j drücken
Airbag-System 3 3 65, Fernbedienung am
Lenkrad 3 3 109.
Picture no: 14055h.tif
Scheibenwischer: Scheibenwischer 3 98, einstellbares Wi-
schintervall 3 3 98, weitere Hinweise 3 196,
3 213. &=schnell
%= langsam
$= Intervallschaltung
§=aus
Page 17 of 246

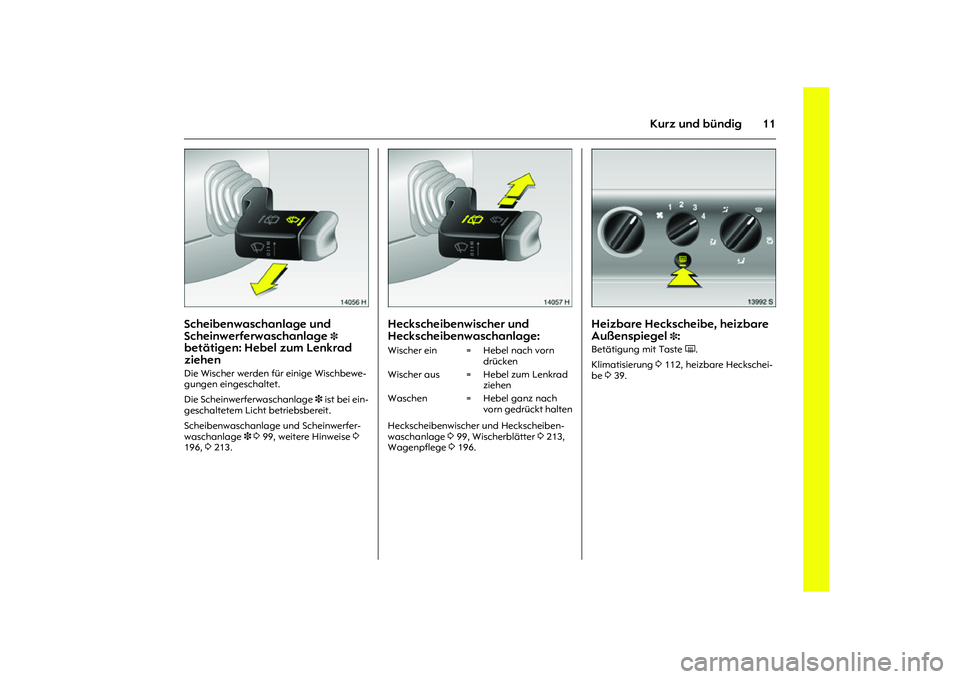

11
Kurz und bündig
Picture no: 14056h.tif
Scheibenwaschanlage und
Scheinwerferwaschanlage
3
betätigen: Hebel zum Lenkrad
ziehen
Die Wischer werden für einige Wischbewe-
gungen eingeschaltet.
Die Scheinwerferwaschanlage 3 ist bei ein-
geschaltetem Licht betriebsbereit.
Scheibenwaschanlage und Scheinwerfer-
waschanlage 3 3 99, weitere Hinweise 3
196, 3 213.
Picture no: 14057h.tif
Heckscheibenwischer und
Heckscheibenwaschanlage: Heckscheibenwischer und Heckscheiben-
waschanlage 3 99, Wischerblätter 3 213,
Wagenpflege 3 196.
Picture no: 13992s.tif
Heizbare Heckscheibe, heizbare
Außenspiegel
3:
Betätigung mit Taste Ü.
Klimatisierung 3 112, heizbare Heckschei-
be 3 39.
Wischer ein = Hebel nach vorn
drücken
Wischer aus = Hebel zum Lenkrad
ziehen
Waschen = Hebel ganz nach
vorn gedrückt halten
Page 18 of 246

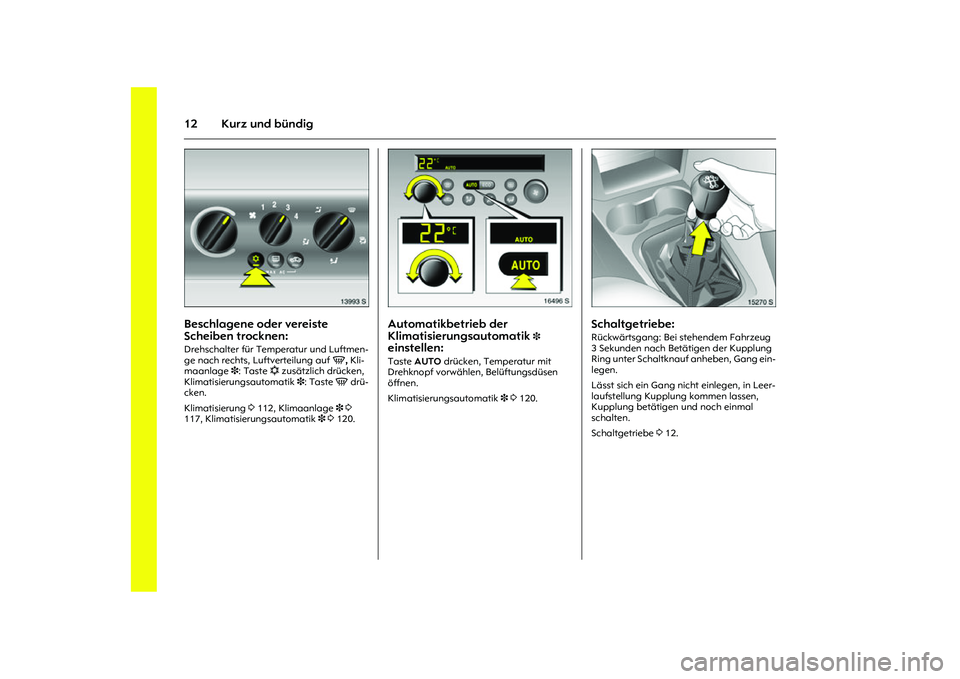

12 Kurz und bündig
Picture no: 13993s.tif
Beschlagene oder vereiste
Scheiben trocknen: Drehschalter für Temperatur und Luftmen-
ge nach rechts, Luftverteilung auf V, Kli-
maanlage 3: Taste n zusätzlich drücken,
Klimatisierungsautomatik 3: Taste V drü-
cken.
Klimatisierung 3 112, Klimaanlage 3 3
117, Klimatisierungsautomatik 3 3 120.
Picture no: 16496s.tif
Automatikbetrieb der
Klimatisierungsautomatik
3
einstellen:
Taste AUTO drücken, Temperatur mit
Drehknopf vorwählen, Belüftungsdüsen
öffnen.
Klimatisierungsautomatik 3 3 120.
Picture no: 15270s.tif
Schaltgetriebe: Rückwärtsgang: Bei stehendem Fahrzeug
3 Sekunden nach Betätigen der Kupplung
Ring unter Schaltknauf anheben, Gang ein-
legen.
Lässt sich ein Gang nicht einlegen, in Leer-
laufstellung Kupplung kommen lassen,
Kupplung betätigen und noch einmal
schalten.
Schaltgetriebe 3 12.
Page 19 of 246

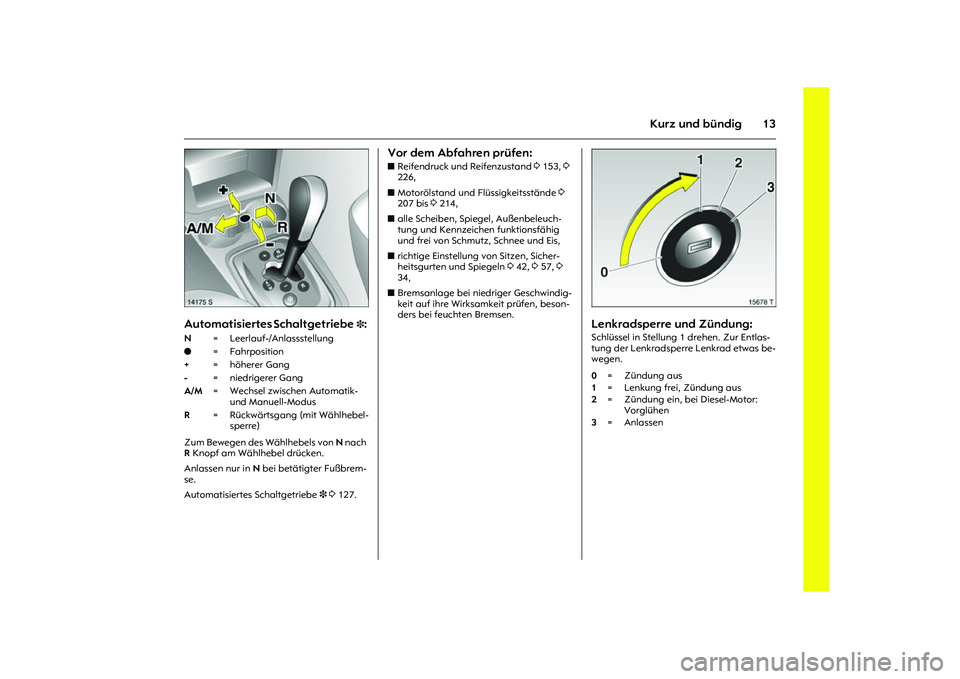

13
Kurz und bündig
Picture no: 14175s.tif
Automatisiertes Schaltgetriebe
3:
Zum Bewegen des Wählhebels von N nach
R Knopf am Wählhebel drücken.
Anlassen nur in N bei betätigter Fußbrem-
se.
Automatisiertes Schaltgetriebe 3 3 127.
Vor dem Abfahren prüfen: zReifendruck und Reifenzustand 3 153, 3
226,
zMotorölstand und Flüssigkeitsstände 3
207 bis 3 214,
zalle Scheiben, Spiegel, Außenbeleuch-
tung und Kennzeichen funktionsfähig
und frei von Schmutz, Schnee und Eis,
zrichtige Einstellung von Sitzen, Sicher-
heitsgurten und Spiegeln 3 42, 3 57, 3
34,
zBremsanlage bei niedriger Geschwindig-
keit auf ihre Wirksamkeit prüfen, beson-
ders bei feuchten Bremsen.
Picture no: 15678t.tif
Lenkradsperre und Zündung:Schlüssel in Stellung 1 drehen. Zur Entlas-
tung der Lenkradsperre Lenkrad etwas be-
wegen. N= Leerlauf-/Anlassstellung
o= Fahrposition
+=höherer Gang
-= niedrigerer Gang
A/M= Wechsel zwischen Automatik-
und Manuell-Modus
R= Rückwärtsgang (mit Wählhebel-
sperre) 0= Zündung aus
1= Lenkung frei, Zündung aus
2= Zündung ein, bei Diesel-Motor:
Vorglühen
3= Anlassen
Page 20 of 246

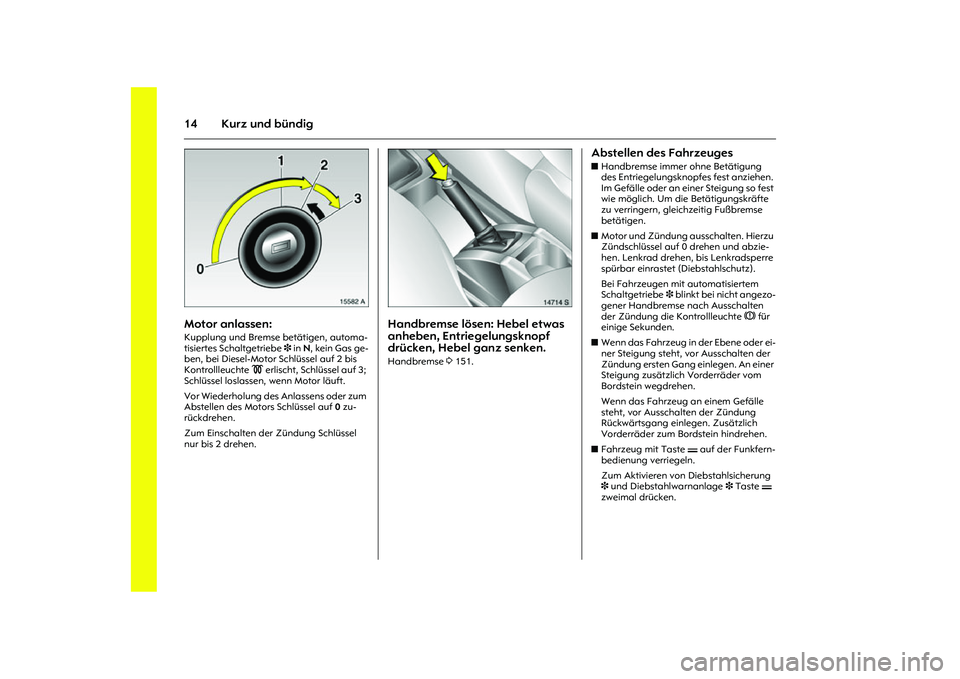

14 Kurz und bündig
Picture no: 15582a.tif
Motor anlassen: Kupplung und Bremse betätigen, automa-
tisiertes Schaltgetriebe 3 in N, kein Gas ge-
ben, bei Diesel-Motor Schlüssel auf 2 bis
Kontrollleuchte ! erlischt, Schlüssel auf 3;
Schlüssel loslassen, wenn Motor läuft.
Vor Wiederholung des Anlassens oder zum
Abstellen des Motors Schlüssel auf 0 zu-
rückdrehen.
Zum Einschalten der Zündung Schlüssel
nur bis 2 drehen.
Picture no: 14714s.tif
Handbremse lösen: Hebel etwas
anheben, Entriegelungsknopf
drücken, Hebel ganz senken. Handbremse 3 151.
Abstellen des Fahrzeuges zHandbremse immer ohne Betätigung
des Entriegelungsknopfes fest anziehen.
Im Gefälle oder an einer Steigung so fest
wie möglich. Um die Betätigungskräfte
zu verringern, gleichzeitig Fußbremse
betätigen.
zMotor und Zündung ausschalten. Hierzu
Zündschlüssel auf 0 drehen und abzie-
hen. Lenkrad drehen, bis Lenkradsperre
spürbar einrastet (Diebstahlschutz).
Bei Fahrzeugen mit automatisiertem
Schaltgetriebe3 blinkt bei nicht angezo-
gener Handbremse nach Ausschalten
der Zündung die Kontrollleuchte R für
einige Sekunden.
zWenn das Fahrzeug in der Ebene oder ei-
ner Steigung steht, vor Ausschalten der
Zündung ersten Gang einlegen. An einer
Steigung zusätzlich Vorderräder vom
Bordstein wegdrehen.
Wenn das Fahrzeug an einem Gefälle
steht, vor Ausschalten der Zündung
Rückwärtsgang einlegen. Zusätzlich
Vorderräder zum Bordstein hindrehen.
zFahrzeug mit Taste p auf der Funkfern-
bedienung verriegeln.
Zum Aktivieren von Diebstahlsicherung
3 und Diebstahlwarnanlage 3 Taste p
zweimal drücken.
