Page 21 of 246

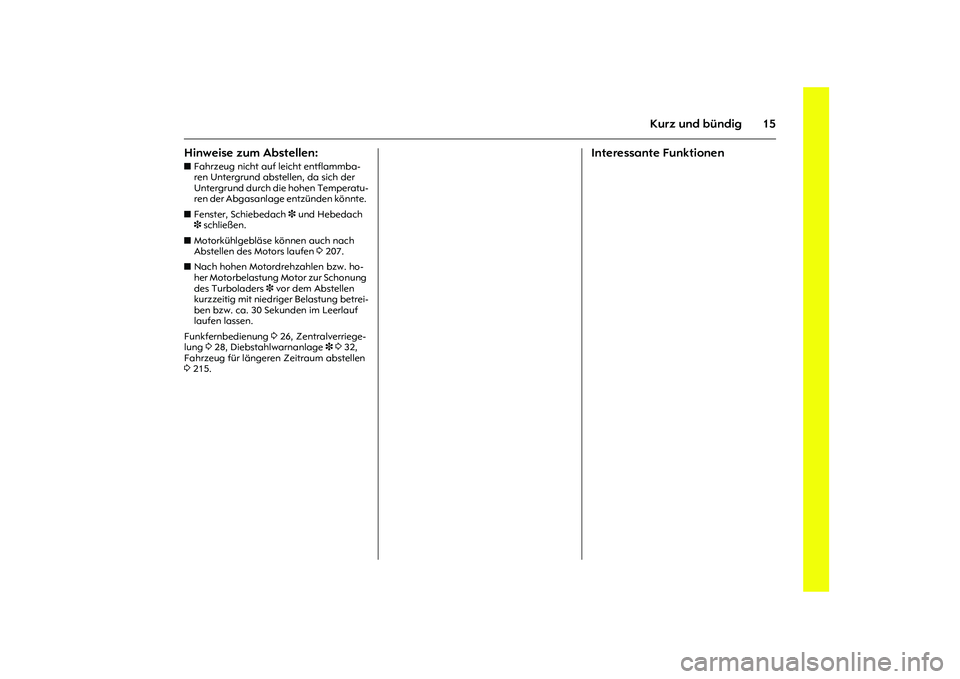

15
Kurz und bündig
Hinweise zum Abstellen: zFahrzeug nicht auf leicht entflammba-
ren Untergrund abstellen, da sich der
Untergrund durch die hohen Temperatu-
ren der Abgasanlage entzünden könnte.
zFenster, Schiebedach 3 und Hebedach
3 schließen.
zMotorkühlgebläse können auch nach
Abstellen des Motors laufen 3 207.
zNach hohen Motordrehzahlen bzw. ho-
her Motorbelastung Motor zur Schonung
des Turboladers 3 vor dem Abstellen
kurzzeitig mit niedriger Belastung betrei-
ben bzw. ca. 30 Sekunden im Leerlauf
laufen lassen.
Funkfernbedienung 3 26, Zentralverriege-
lung 3 28, Diebstahlwarnanlage 3 3 32,
Fahrzeug für längeren Zeitraum abstellen
3 215.
Interessante Funktionen
Page 22 of 246

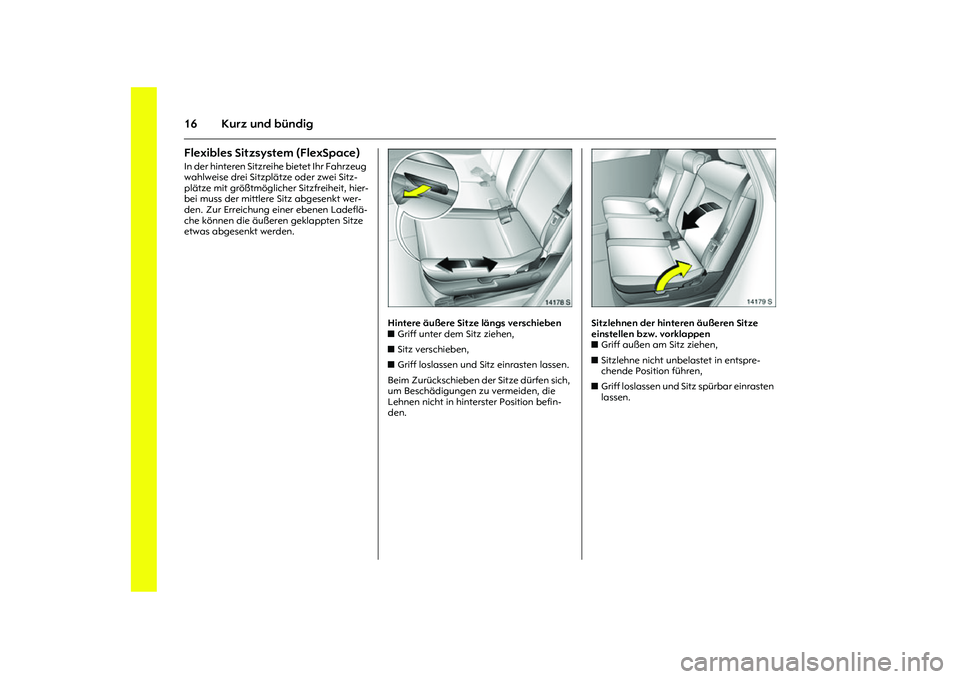

16 Kurz und bündigFlexibles Sitzsystem (FlexSpace)In der hinteren Sitzreihe bietet Ihr Fahrzeug
wahlweise drei Sitzplätze oder zwei Sitz-
plätze mit größtmöglicher Sitzfreiheit, hier-
bei muss der mittlere Sitz abgesenkt wer-
den. Zur Erreichung einer ebenen Ladeflä-
che können die äußeren geklappten Sitze
etwas abgesenkt werden.
Picture no: 14178s.tif
Hintere äußere Sitze längs verschieben
zGriff unter dem Sitz ziehen,
zSitz verschieben,
zGriff loslassen und Sitz einrasten lassen.
Beim Zurückschieben der Sitze dürfen sich,
um Beschädigungen zu vermeiden, die
Lehnen nicht in hinterster Position befin-
den.
Picture no: 14179s.tif
Sitzlehnen der hinteren äußeren Sitze
einstellen bzw. vorklappen
zGriff außen am Sitz ziehen,
zSitzlehne nicht unbelastet in entspre-
chende Position führen,
zGriff loslassen und Sitz spürbar einrasten
lassen.
Page 23 of 246
17
Kurz und bündig

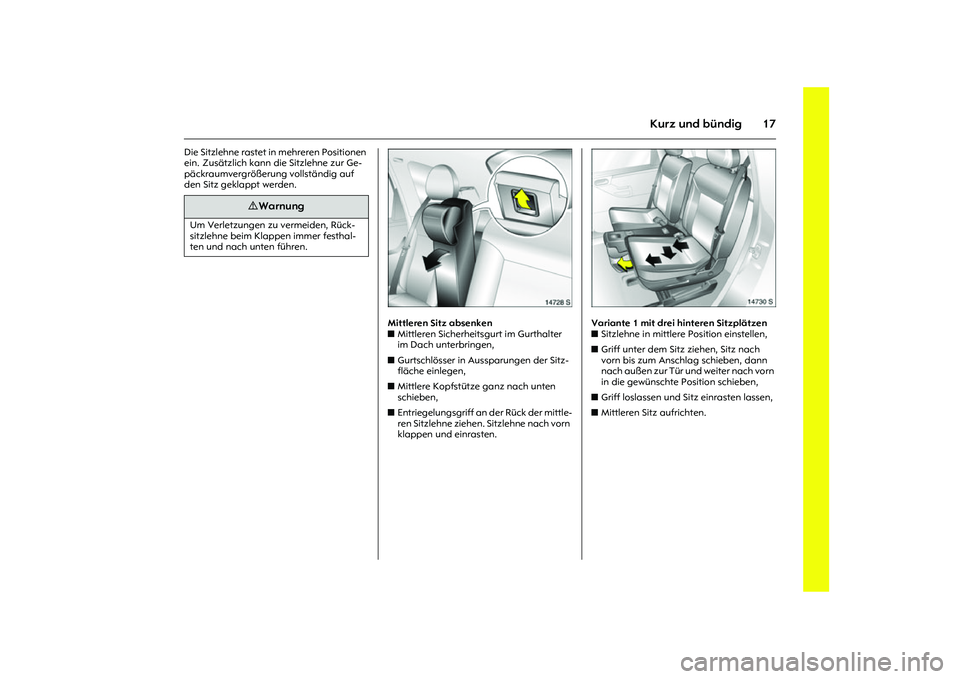

Die Sitzlehne rastet in mehreren Positionen
ein. Zusätzlich kann die Sitzlehne zur Ge-
päckraumvergrößerung vollständig auf
den Sitz geklappt werden.
Picture no: 14728s.tif
Mittleren Sitz absenken
zMittleren Sicherheitsgurt im Gurthalter
im Dach unterbringen,
zGurtschlösser in Aussparungen der Sitz-
fläche einlegen,
zMittlere Kopfstütze ganz nach unten
schieben,
zEntriegelungsgriff an der Rück der mittle-
ren Sitzlehne ziehen. Sitzlehne nach vorn
klappen und einrasten.
Picture no: 14730s.tif
Variante 1 mit drei hinteren Sitzplätzen
zSitzlehne in mittlere Position einstellen,
zGriff unter dem Sitz ziehen, Sitz nach
vorn bis zum Anschlag schieben, dann
nach außen zur Tür und weiter nach vorn
in die gewünschte Position schieben,
zGriff loslassen und Sitz einrasten lassen,
zMittleren Sitz aufrichten.
9 Warnung
Um Verletzungen zu vermeiden, Rück-
sitzlehne beim Klappen immer festhal-
ten und nach unten führen.
Page 24 of 246
18 Kurz und bündig

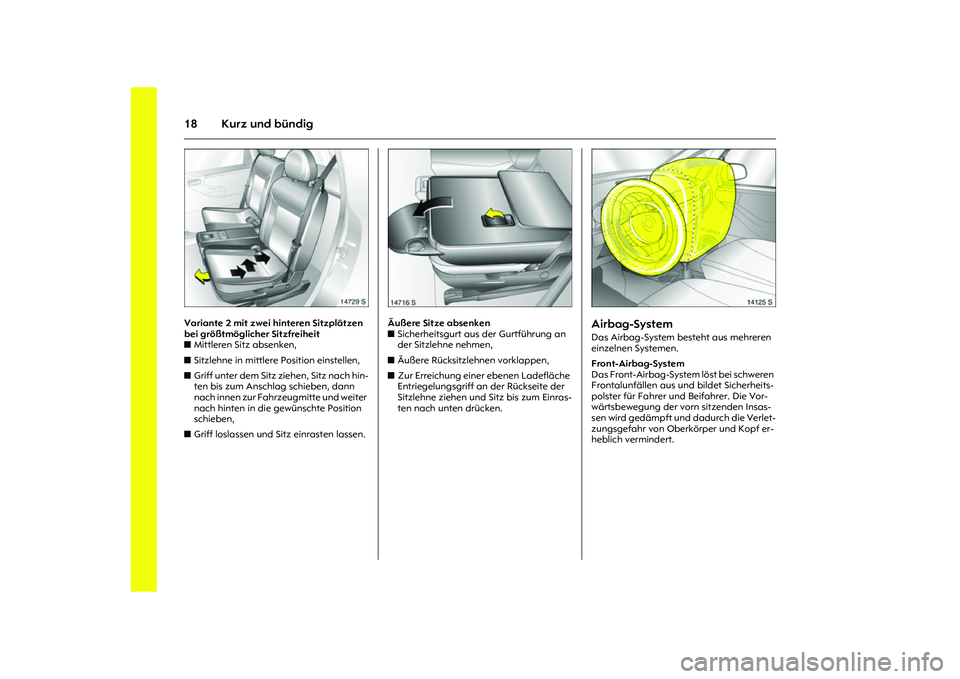

Picture no: 14729s.tif
Variante 2 mit zwei hinteren Sitzplätzen
bei größtmöglicher Sitzfreiheit
zMittleren Sitz absenken,
zSitzlehne in mittlere Position einstellen,
zGriff unter dem Sitz ziehen, Sitz nach hin-
ten bis zum Anschlag schieben, dann
nach innen zur Fahrzeugmitte und weiter
nach hinten in die gewünschte Position
schieben,
zGriff loslassen und Sitz einrasten lassen.
Picture no: 14716s.tif
Äußere Sitze absenken
zSicherheitsgurt aus der Gurtführung an
der Sitzlehne nehmen,
zÄußere Rücksitzlehnen vorklappen,
zZur Erreichung einer ebenen Ladefläche
Entriegelungsgriff an der Rückseite der
Sitzlehne ziehen und Sitz bis zum Einras-
ten nach unten drücken.
Picture no: 14125s.tif
Airbag-System Das Airbag-System besteht aus mehreren
einzelnen Systemen.
Front-Airbag-System
Das Front-Airbag-System löst bei schweren
Frontalunfällen aus und bildet Sicherheits-
polster für Fahrer und Beifahrer. Die Vor-
wärtsbewegung der vorn sitzenden Insas-
sen wird gedämpft und dadurch die Verlet-
zungsgefahr von Oberkörper und Kopf er-
heblich vermindert.
Page 25 of 246
19
Kurz und bündig

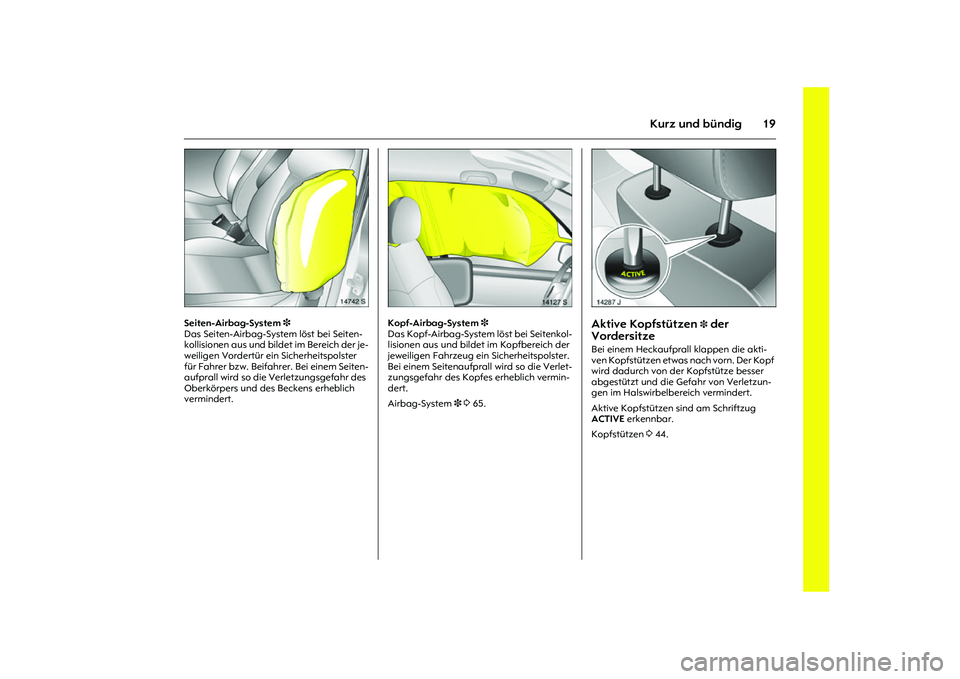

Picture no: 14742s.tif
Seiten-Airbag-System 3
Das Seiten-Airbag-System löst bei Seiten-
kollisionen aus und bildet im Bereich der je-
weiligen Vordertür ein Sicherheitspolster
für Fahrer bzw. Beifahrer. Bei einem Seiten-
aufprall wird so die Verletzungsgefahr des
Oberkörpers und des Beckens erheblich
vermindert.
Picture no: 14127s.tif
Kopf-Airbag-System 3
Das Kopf-Airbag-System löst bei Seitenkol-
lisionen aus und bildet im Kopfbereich der
jeweiligen Fahrzeug ein Sicherheitspolster.
Bei einem Seitenaufprall wird so die Verlet-
zungsgefahr des Kopfes erheblich vermin-
dert.
Airbag-System 3 3 65.
Picture no: 14287j.tif
Aktive Kopfstützen
3 der
Vordersitze
Bei einem Heckaufprall klappen die akti-
ven Kopfstützen etwas nach vorn. Der Kopf
wird dadurch von der Kopfstütze besser
abgestützt und die Gefahr von Verletzun-
gen im Halswirbelbereich vermindert.
Aktive Kopfstützen sind am Schriftzug
ACTIVE erkennbar.
Kopfstützen 3 44.
Page 26 of 246

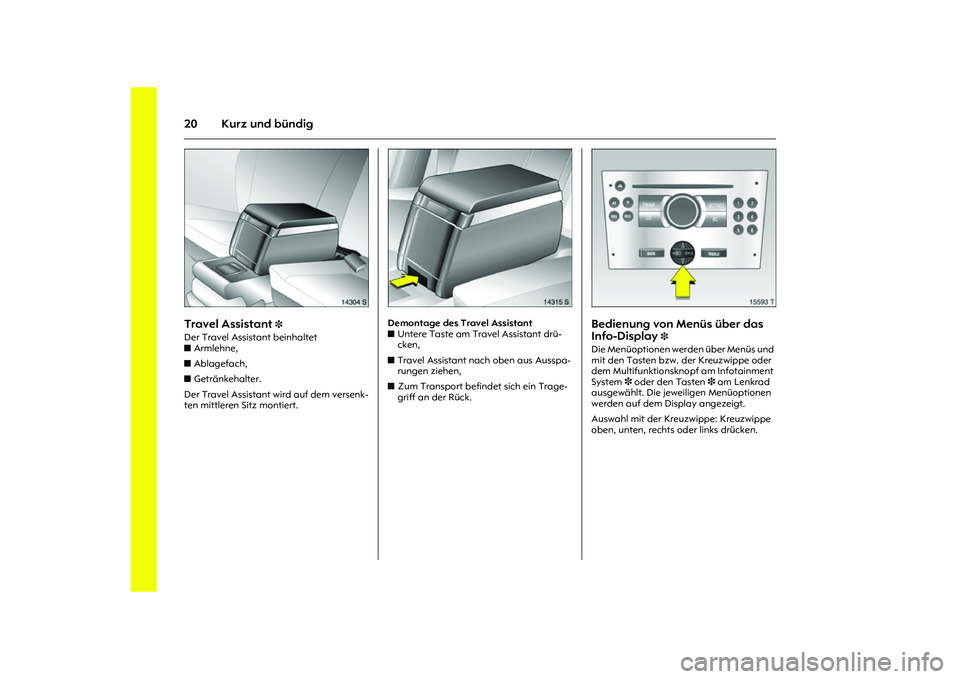

20 Kurz und bündig
Picture no: 14304s.tif
Travel Assistant
3
Der Travel Assistant beinhaltet
zArmlehne,
zAblagefach,
zGetränkehalter.
Der Travel Assistant wird auf dem versenk-
ten mittleren Sitz montiert.
Picture no: 14315s.tif
Demontage des Travel Assistant
zUntere Taste am Travel Assistant drü-
cken,
zTravel Assistant nach oben aus Ausspa-
rungen ziehen,
zZum Transport befindet sich ein Trage-
griff an der Rück.
Picture no: 15593t.tif
Bedienung von Menüs über das
Info-Display
3
Die Menüoptionen werden über Menüs und
mit den Tasten bzw. der Kreuzwippe oder
dem Multifunktionsknopf am Infotainment
System3 oder den Tasten3 am Lenkrad
ausgewählt. Die jeweiligen Menüoptionen
werden auf dem Display angezeigt.
Auswahl mit der Kreuzwippe: Kreuzwippe
oben, unten, rechts oder links drücken.
Page 27 of 246
21
Kurz und bündig

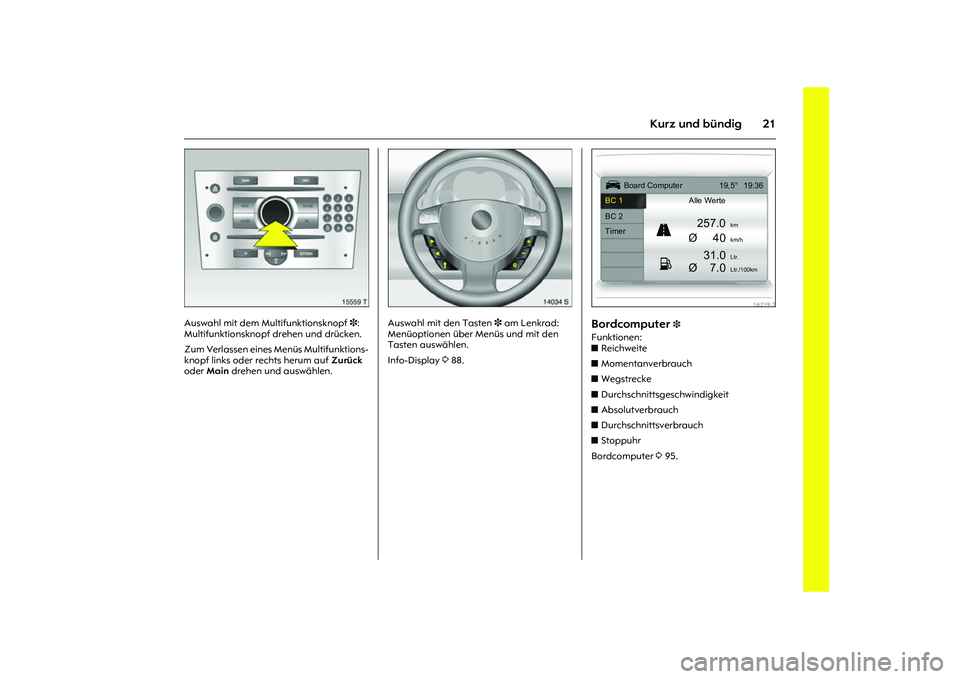

Picture no: 15559t.tif
Auswahl mit dem Multifunktionsknopf 3:
Multifunktionsknopf drehen und drücken.
Zum Verlassen eines Menüs Multifunktions-
knopf links oder rechts herum auf Zurück
oder Main drehen und auswählen.
Picture no: 14034s.tif
Auswahl mit den Tasten 3 am Lenkrad:
Menüoptionen über Menüs und mit den
Tasten auswählen.
Info-Display 3 88.
Picture no: 16719t.tif
Bordcomputer
3
Funktionen:
zReichweite
zMomentanverbrauch
zWegstrecke
zDurchschnittsgeschwindigkeit
zAbsolutverbrauch
zDurchschnittsverbrauch
zStoppuhr
Bordcomputer 3 95.
Ü
Board Computer 19,5° 19:36
BC 1Alle Werte
BC 2
257.0
km
Timer
Ø40
km/h
31.0
Ltr.
Ø
7.0
Ltr./100km
1
8
Page 28 of 246
22 Kurz und bündig

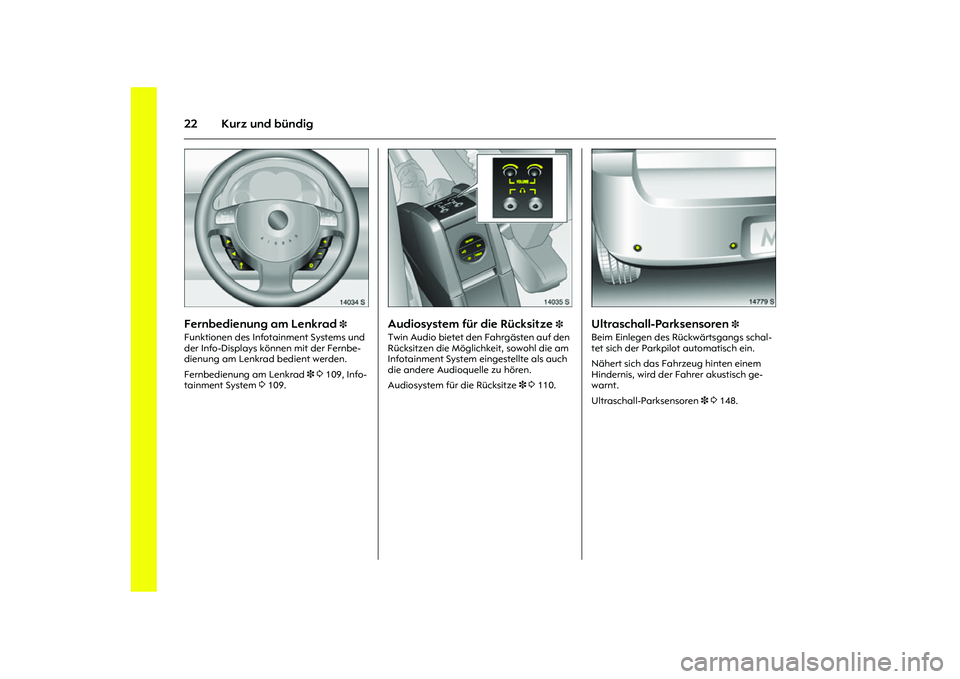

Picture no: 14034s.tif
Fernbedienung am Lenkrad
3
Funktionen des Infotainment Systems und
der Info-Displays können mit der Fernbe-
dienung am Lenkrad bedient werden.
Fernbedienung am Lenkrad 3 3 109, Info-
tainment System 3 109.
Picture no: 14035s.tif
Audiosystem für die Rücksitze
3
Twin Audio bietet den Fahrgästen auf den
Rücksitzen die Möglichkeit, sowohl die am
Infotainment System eingestellte als auch
die andere Audioquelle zu hören.
Audiosystem für die Rücksitze 3 3 110.
Picture no: 14779s.tif
Ultraschall-Parksensoren
3
Beim Einlegen des Rückwärtsgangs schal-
tet sich der Parkpilot automatisch ein.
Nähert sich das Fahrzeug hinten einem
Hindernis, wird der Fahrer akustisch ge-
warnt.
Ultraschall-Parksensoren 3 3 148.
Page 29 of 246
23
Kurz und bündig

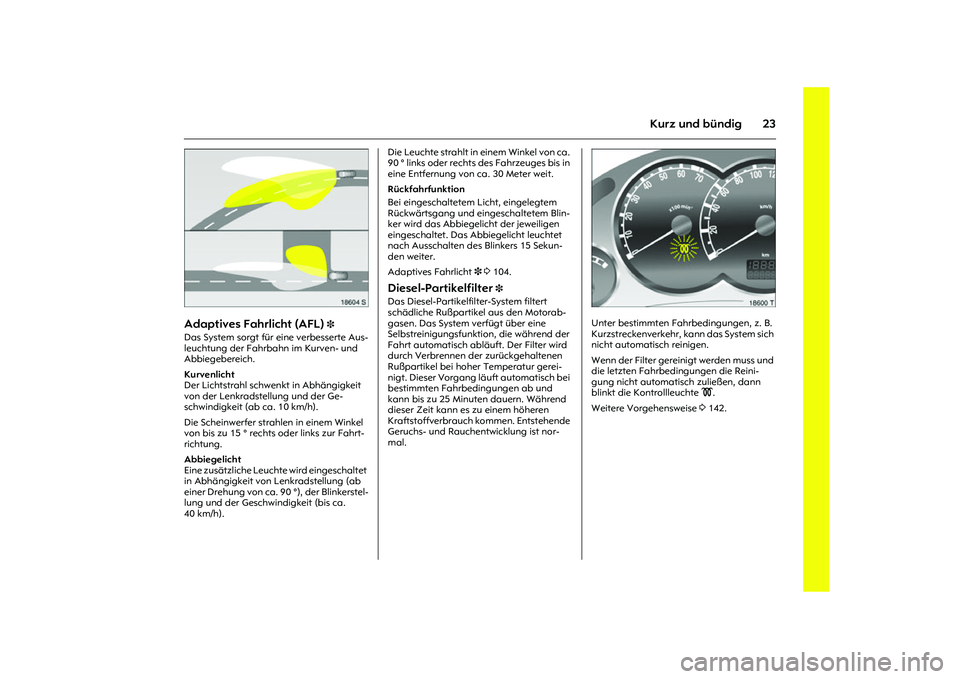

Picture no: 18604s.tif
Adaptives Fahrlicht (AFL)
3
Das System sorgt für eine verbesserte Aus-
leuchtung der Fahrbahn im Kurven- und
Abbiegebereich.
Kurvenlicht
Der Lichtstrahl schwenkt in Abhängigkeit
von der Lenkradstellung und der Ge-
schwindigkeit (ab ca. 10 km/h).
Die Scheinwerfer strahlen in einem Winkel
von bis zu 15 ° rechts oder links zur Fahrt-
richtung.
Abbiegelicht
Eine zusätzliche Leuchte wird eingeschaltet
in Abhängigkeit von Lenkradstellung (ab
einer Drehung von ca. 90 °), der Blinkerstel-
lung und der Geschwindigkeit (bis ca.
40 km/h).Die Leuchte strahlt in einem Winkel von ca.
90 ° links oder rechts des Fahrzeuges bis in
eine Entfernung von ca. 30 Meter weit.
Rückfahrfunktion
Bei eingeschaltetem Licht, eingelegtem
Rückwärtsgang und eingeschaltetem Blin-
ker wird das Abbiegelicht der jeweiligen
eingeschaltet. Das Abbiegelicht leuchtet
nach Ausschalten des Blinkers 15 Sekun-
den weiter.
Adaptives Fahrlicht 3 3 104.
Diesel-Partikelfilter
3
Das Diesel-Partikelfilter-System filtert
schädliche Rußpartikel aus den Motorab-
gasen. Das System verfügt über eine
Selbstreinigungsfunktion, die während der
Fahrt automatisch abläuft. Der Filter wird
durch Verbrennen der zurückgehaltenen
Rußpartikel bei hoher Temperatur gerei-
nigt. Dieser Vorgang läuft automatisch bei
bestimmten Fahrbedingungen ab und
kann bis zu 25 Minuten dauern. Während
dieser Zeit kann es zu einem höheren
Kraftstoffverbrauch kommen. Entstehende
Geruchs- und Rauchentwicklung ist nor-
mal.
Picture no: 18600S.tif
Unter bestimmten Fahrbedingungen, z. B.
Kurzstreckenverkehr, kann das System sich
nicht automatisch reinigen.
Wenn der Filter gereinigt werden muss und
die letzten Fahrbedingungen die Reini-
gung nicht automatisch zuließen, dann
blinkt die Kontrollleuchte !.
Weitere Vorgehensweise 3 142.
Page 30 of 246
24 Schlüssel, Türen, Fenster, Schiebe- und HebedachSchlüssel, Türen,
Fenster, Schiebe- und
Hebedach
Ersatz von Schlüsseln Die Schlüsselnummer ist im Car Pass 3 an-
gegeben.
Der Schlüssel ist Bestandteil der elektroni-
schen Wegfahrsperre.
Schlösser 3 196.
Picture no: 15760t.tif
Schlüssel mit klappbarem
Schlüsselbart
3
Zum Ausklappen Taste drücken. Zum Ein-
klappen Taste drücken und Schlüsselbart
hörbar einrasten. Car Pass Der Car Pass enthält sicherheitsrelevante
Fahrzeugdaten und sollte sicher aufbe-
wahrt werden.
Bei Inanspruchnahme einer Werkstatt wer-
den zur Durchführung bestimmter Arbeiten
die Car Pass-Daten benötigt. Ersatz von Schlüsseln .......................... 24
Schlüssel mit klappbarem
Schlüsselbart 3.................................. 24
Car Pass................................................ 24
Elektronische Wegfahrsperre .............. 25
Funkfernbedienung ............................. 26
Zentralverriegelung............................. 28
Störung der Funkfernbedienung ........ 30
Störung der Zentralverriegelung........ 30
Hecktür ................................................. 30
Diebstahlwarnanlage 3...................... 32
Kindersicherung ................................... 34
Außenspiegel ....................................... 34
Innenspiegel ......................................... 36
Manuelle Fensterbetätigung .............. 37
Elektronische Fensterbetätigung3.... 37
Schiebe- und Hebedach 3.................. 40
