OPEL MERIVA 2010 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2010, Model line: MERIVA, Model: OPEL MERIVA 2010Pages: 246, PDF-Größe: 4.23 MB
Page 31 of 246

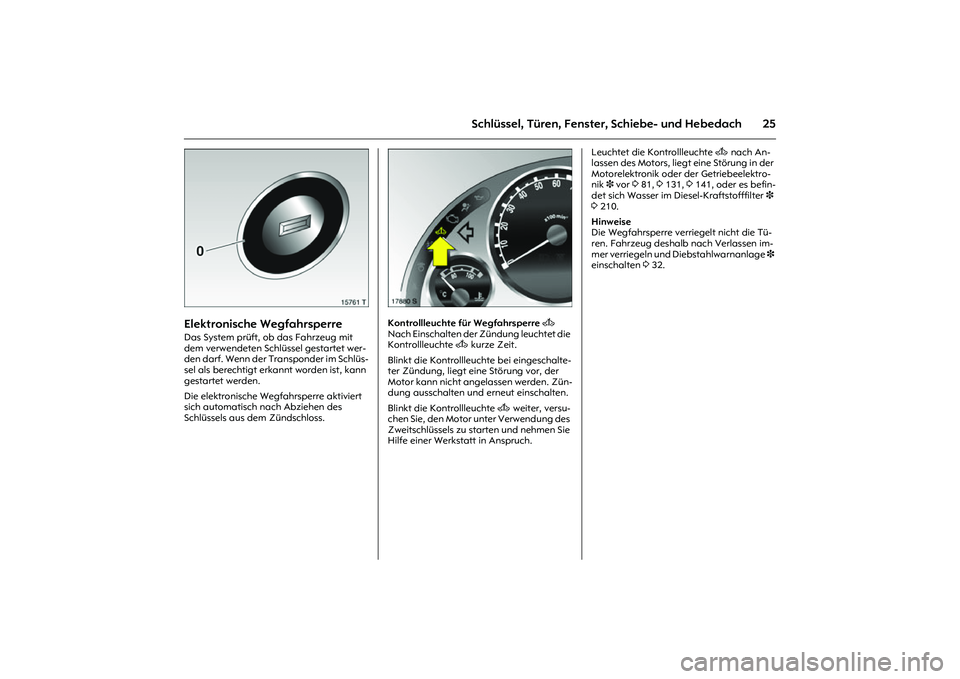

25
Schlüssel, Türen, Fenster, Schiebe- und Hebedach
Picture no: 15761t.tif
Elektronische Wegfahrsperre Das System prüft, ob das Fahrzeug mit
dem verwendeten Schlüssel gestartet wer-
den darf. Wenn der Transponder im Schlüs-
sel als berechtigt erkannt worden ist, kann
gestartet werden.
Die elektronische Wegfahrsperre aktiviert
sich automatisch nach Abziehen des
Schlüssels aus dem Zündschloss.
Picture no: 17880s.tif
Kontrollleuchte für Wegfahrsperre A
Nach Einschalten der Zündung leuchtet die
Kontrollleuchte A kurze Zeit.
Blinkt die Kontrollleuchte bei eingeschalte-
ter Zündung, liegt eine Störung vor, der
Motor kann nicht angelassen werden. Zün-
dung ausschalten und erneut einschalten.
Blinkt die Kontrollleuchte A weiter, versu-
chen Sie, den Motor unter Verwendung des
Zweitschlüssels zu starten und nehmen Sie
Hilfe einer Werkstatt in Anspruch. Leuchtet die Kontrollleuchte A nach An-
lassen des Motors, liegt eine Störung in der
Motorelektronik oder der Getriebeelektro-
nik 3 vor 3 81, 3 131, 3 141, oder es befin-
det sich Wasser im Diesel-Kraftstofffilter 3
3 210.
Hinweise
Die Wegfahrsperre verriegelt nicht die Tü-
ren. Fahrzeug deshalb nach Verlassen im-
mer verriegeln und Diebstahlwarnanlage 3
einschalten 3 32.
Page 32 of 246

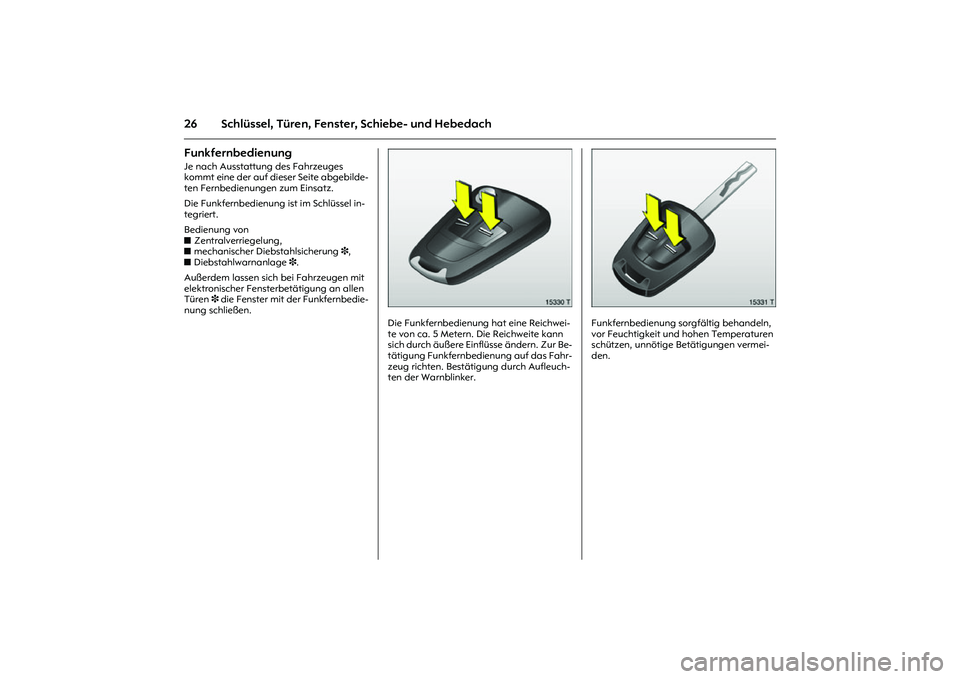

26 Schlüssel, Türen, Fenster, Schiebe- und HebedachFunkfernbedienung Je nach Ausstattung des Fahrzeuges
kommt eine der auf dieser Seite abgebilde-
ten Fernbedienungen zum Einsatz.
Die Funkfernbedienung ist im Schlüssel in-
tegriert.
Bedienung von
zZentralverriegelung,
zmechanischer Diebstahlsicherung 3,
zDiebstahlwarnanlage 3.
Außerdem lassen sich bei Fahrzeugen mit
elektronischer Fensterbetätigung an allen
Türen 3 die Fenster mit der Funkfernbedie-
nung schließen.
Picture no: 15330t.tif
Die Funkfernbedienung hat eine Reichwei-
te von ca. 5 Metern. Die Reichweite kann
sich durch äußere Einflüsse ändern. Zur Be-
tätigung Funkfernbedienung auf das Fahr-
zeug richten. Bestätigung durch Aufleuch-
ten der Warnblinker.
Picture no: 15331t.tif
Funkfernbedienung sorgfältig behandeln,
vor Feuchtigkeit und hohen Temperaturen
schützen, unnötige Betätigungen vermei-
den.
Page 33 of 246

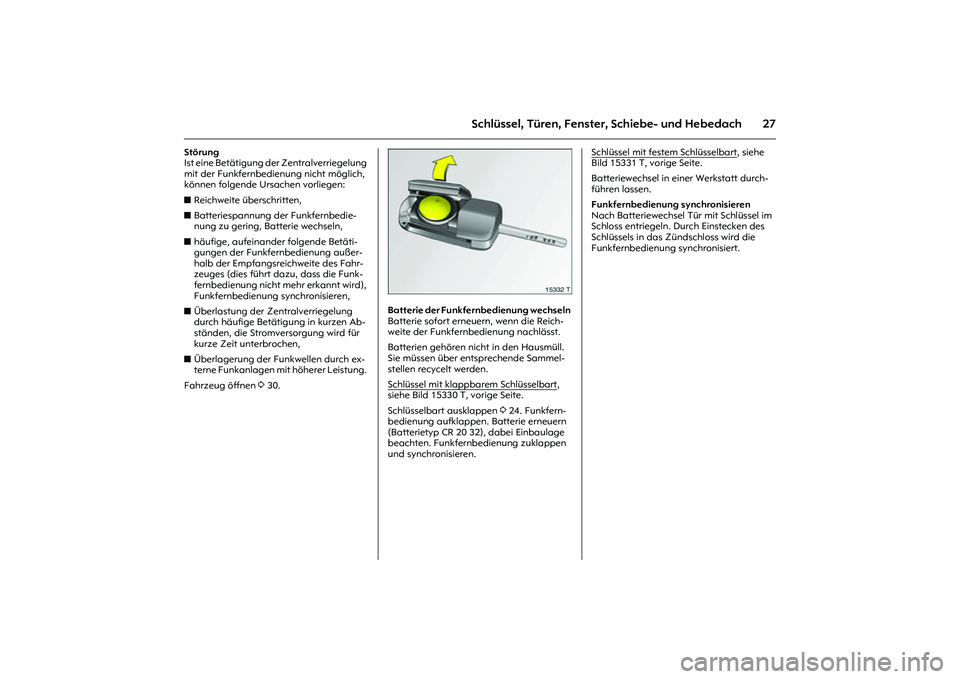

27
Schlüssel, Türen, Fenster, Schiebe- und Hebedach
Störung
Ist eine Betätigung der Zentralverriegelung
mit der Funkfernbedienung nicht möglich,
können folgende Ursachen vorliegen:
zReichweite überschritten,
zBatteriespannung der Funkfernbedie-
nung zu gering, Batterie wechseln,
zhäufige, aufeinander folgende Betäti-
gungen der Funkfernbedienung außer-
halb der Empfangsreichweite des Fahr-
zeuges (dies führt dazu, dass die Funk-
fernbedienung nicht mehr erkannt wird),
Funkfernbedienung synchronisieren,
zÜberlastung der Zentralverriegelung
durch häufige Betätigung in kurzen Ab-
ständen, die Stromversorgung wird für
kurze Zeit unterbrochen,
zÜberlagerung der Funkwellen durch ex-
terne Funkanlagen mit höherer Leistung.
Fahrzeug öffnen 3 30.
Picture no: 15332t.tif
Batterie der Funkfernbedienung wechseln
Batterie sofort erneuern, wenn die Reich-
weite der Funkfernbedienung nachlässt.
Batterien gehören nicht in den Hausmüll.
Sie müssen über entsprechende Sammel-
stellen recycelt werden.
Schlüssel mit klappbarem Schlüsselbart
,
siehe Bild 15330 T, vorige Seite.
Schlüsselbart ausklappen 3 24. Funkfern-
bedienung aufklappen. Batterie erneuern
(Batterietyp CR 20 32), dabei Einbaulage
beachten. Funkfernbedienung zuklappen
und synchronisieren. Schlüssel mit festem Schlüsselbart
, siehe
Bild 15331 T, vorige Seite.
Batteriewechsel in einer Werkstatt durch-
führen lassen.
Funkfernbedienung synchronisieren
Nach Batteriewechsel Tür mit Schlüssel im
Schloss entriegeln. Durch Einstecken des
Schlüssels in das Zündschloss wird die
Funkfernbedienung synchronisiert.
Page 34 of 246

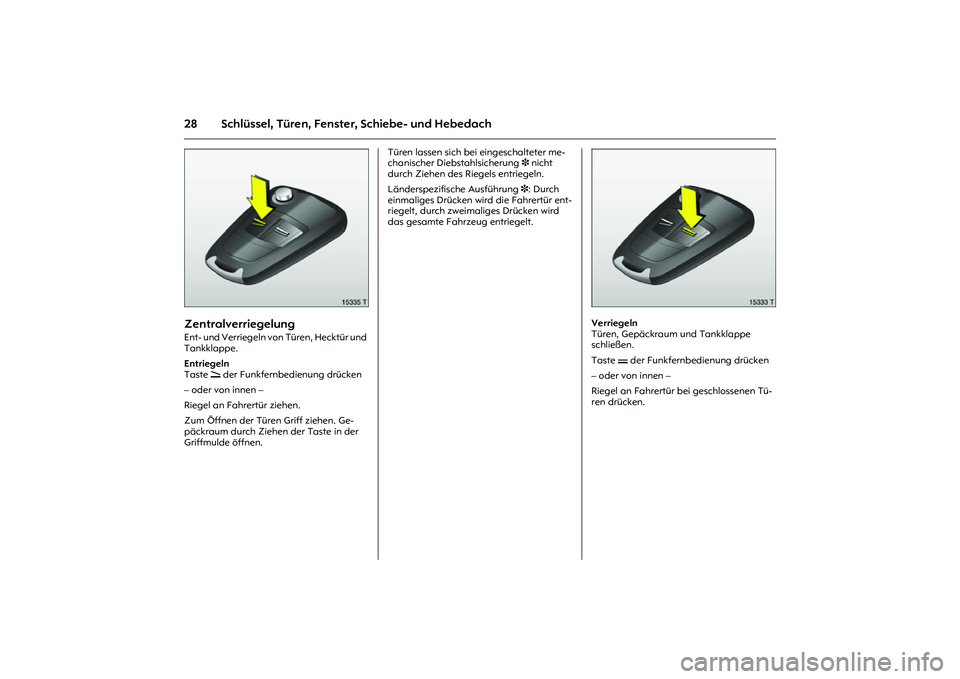

28 Schlüssel, Türen, Fenster, Schiebe- und Hebedach
Picture no: 15335t.tif
Zentralverriegelung Ent- und Verriegeln von Türen, Hecktür und
Tankklappe.
Entriegeln
Taste q der Funkfernbedienung drücken
– oder von innen –
Riegel an Fahrertür ziehen.
Zum Öffnen der Türen Griff ziehen. Ge-
päckraum durch Ziehen der Taste in der
Griffmulde öffnen. Türen lassen sich bei eingeschalteter me-
chanischer Diebstahlsicherung 3 nicht
durch Ziehen des Riegels entriegeln.
Länderspezifische Ausführung 3: Durch
einmaliges Drücken wird die Fahrertür ent-
riegelt, durch zweimaliges Drücken wird
das gesamte Fahrzeug entriegelt.
Picture no: 15333t.tif
Verriegeln
Türen, Gepäckraum und Tankklappe
schließen.
Taste p der Funkfernbedienung drücken
– oder von innen –
Riegel an Fahrertür bei geschlossenen Tü-
ren drücken.
Page 35 of 246

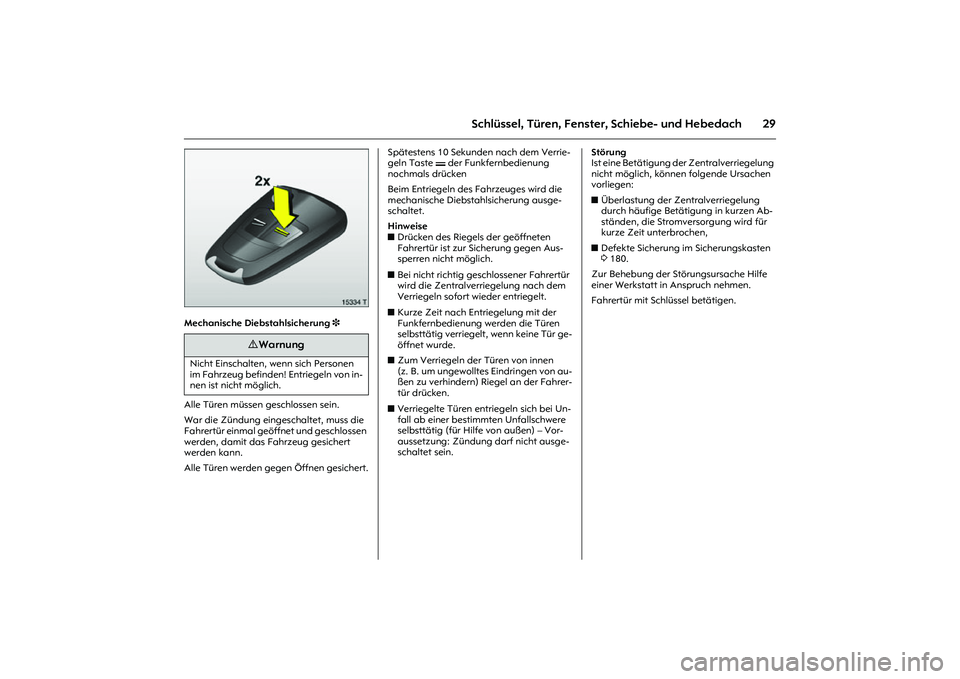

29
Schlüssel, Türen, Fenster, Schiebe- und Hebedach
Picture no: 15334t.tif
Mechanische Diebstahlsicherung 3
Alle Türen müssen geschlossen sein.
War die Zündung eingeschaltet, muss die
Fahrertür einmal geöffnet und geschlossen
werden, damit das Fahrzeug gesichert
werden kann.
Alle Türen werden gegen Öffnen gesichert.Spätestens 10 Sekunden nach dem Verrie-
geln Taste p der Funkfernbedienung
nochmals drücken
Beim Entriegeln des Fahrzeuges wird die
mechanische Diebstahlsicherung ausge-
schaltet.
Hinweise
zDrücken des Riegels der geöffneten
Fahrertür ist zur Sicherung gegen Aus-
sperren nicht möglich.
zBei nicht richtig geschlossener Fahrertür
wird die Zentralverriegelung nach dem
Verriegeln sofort wieder entriegelt.
zKurze Zeit nach Entriegelung mit der
Funkfernbedienung werden die Türen
selbsttätig verriegelt, wenn keine Tür ge-
öffnet wurde.
zZum Verriegeln der Türen von innen
(z. B. um ungewolltes Eindringen von au-
ßen zu verhindern) Riegel an der Fahrer-
tür drücken.
zVerriegelte Türen entriegeln sich bei Un-
fall ab einer bestimmten Unfallschwere
selbsttätig (für Hilfe von außen) – Vor-
aussetzung: Zündung darf nicht ausge-
schaltet sein. Störung
Ist eine Betätigung der Zentralverriegelung
nicht möglich, können folgende Ursachen
vorliegen:
zÜberlastung der Zentralverriegelung
durch häufige Betätigung in kurzen Ab-
ständen, die Stromversorgung wird für
kurze Zeit unterbrochen,
zDefekte Sicherung im Sicherungskasten
3 180.
Zur Behebung der Störungsursache Hilfe
einer Werkstatt in Anspruch nehmen.
Fahrertür mit Schlüssel betätigen.
9 Warnung
Nicht Einschalten, wenn sich Personen
im Fahrzeug befinden! Entriegeln von in-
nen ist nicht möglich.
Page 36 of 246

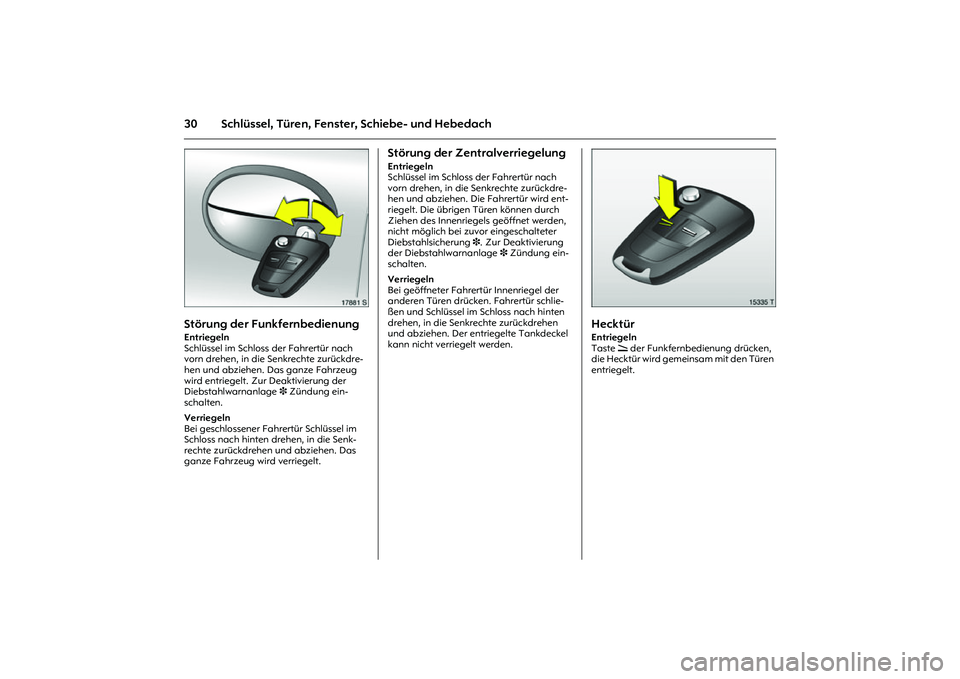

30 Schlüssel, Türen, Fenster, Schiebe- und Hebedach
Picture no: 17881s.tif
Störung der FunkfernbedienungEntriegeln
Schlüssel im Schloss der Fahrertür nach
vorn drehen, in die Senkrechte zurückdre-
hen und abziehen. Das ganze Fahrzeug
wird entriegelt. Zur Deaktivierung der
Diebstahlwarnanlage 3 Zündung ein-
schalten.
Verriegeln
Bei geschlossener Fahrertür Schlüssel im
Schloss nach hinten drehen, in die Senk-
rechte zurückdrehen und abziehen. Das
ganze Fahrzeug wird verriegelt.
Störung der Zentralverriegelung Entriegeln
Schlüssel im Schloss der Fahrertür nach
vorn drehen, in die Senkrechte zurückdre-
hen und abziehen. Die Fahrertür wird ent-
riegelt. Die übrigen Türen können durch
Ziehen des Innenriegels geöffnet werden,
nicht möglich bei zuvor eingeschalteter
Diebstahlsicherung 3. Zur Deaktivierung
der Diebstahlwarnanlage 3 Zündung ein-
schalten.
Verriegeln
Bei geöffneter Fahrertür Innenriegel der
anderen Türen drücken. Fahrertür schlie-
ßen und Schlüssel im Schloss nach hinten
drehen, in die Senkrechte zurückdrehen
und abziehen. Der entriegelte Tankdeckel
kann nicht verriegelt werden.
Picture no: 15335t.tif
Hecktür Entriegeln
Taste q der Funkfernbedienung drücken,
die Hecktür wird gemeinsam mit den Türen
entriegelt.

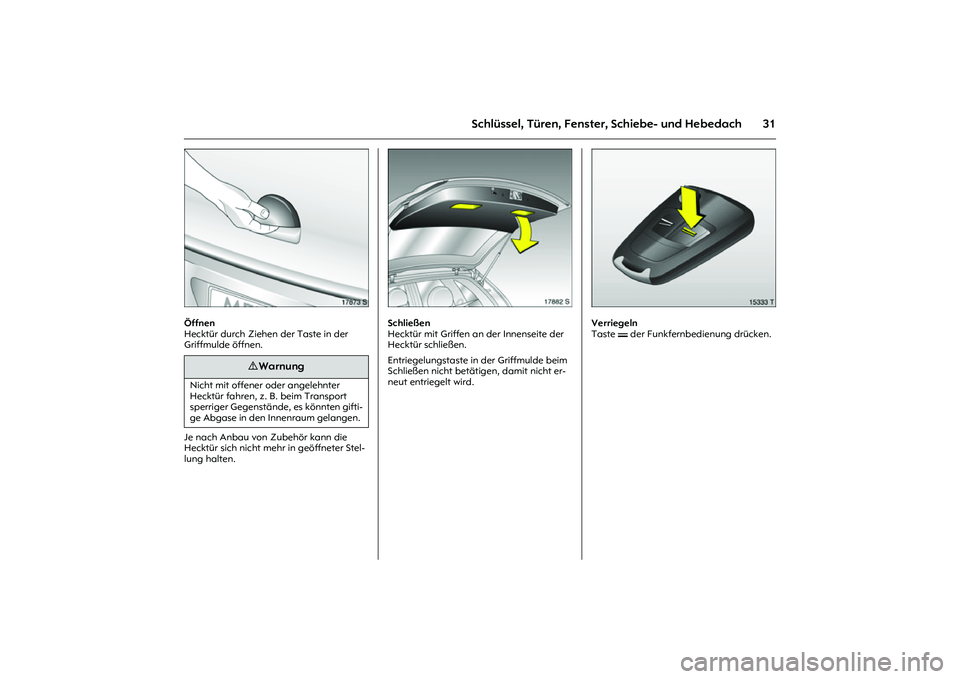

Page 37 of 246
31
Schlüssel, Türen, Fenster, Schiebe- und Hebedach
Picture no: 17873s.tif
Öffnen
Hecktür durch Ziehen der Taste in der
Griffmulde öffnen.
Je nach Anbau von Zubehör kann die
Hecktür sich nicht mehr in geöffneter Stel-
lung halten.
Picture no: 17882s.tif
Schließen
Hecktür mit Griffen an der Innenseite der
Hecktür schließen.
Entriegelungstaste in der Griffmulde beim
Schließen nicht betätigen, damit nicht er-
neut entriegelt wird.
Picture no: 15333t.tif
Verriegeln
Taste p der Funkfernbedienung drücken.
9 Warnung
Nicht mit offener oder angelehnter
Hecktür fahren, z. B. beim Transport
sperriger Gegenstände, es könnten gifti-
ge Abgase in den Innenraum gelangen.
Page 38 of 246

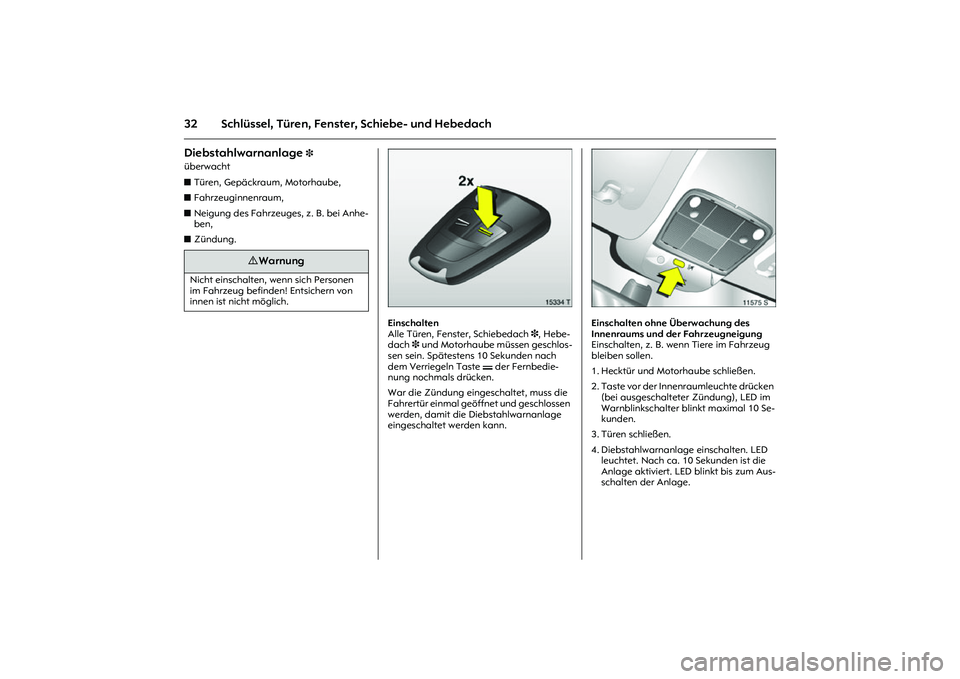

32 Schlüssel, Türen, Fenster, Schiebe- und HebedachDiebstahlwarnanlage
3
überwacht
zTüren, Gepäckraum, Motorhaube,
zFahrzeuginnenraum,
zNeigung des Fahrzeuges, z. B. bei Anhe-
ben,
zZündung.
Picture no: 15334t.tif
Einschalten
Alle Türen, Fenster, Schiebedach 3, Hebe-
dach 3 und Motorhaube müssen geschlos-
sen sein. Spätestens 10 Sekunden nach
dem Verriegeln Taste p der Fernbedie-
nung nochmals drücken.
War die Zündung eingeschaltet, muss die
Fahrertür einmal geöffnet und geschlossen
werden, damit die Diebstahlwarnanlage
eingeschaltet werden kann.
Picture no: 11575s.tif
Einschalten ohne Überwachung des
Innenraums und der Fahrzeugneigung
Einschalten, z. B. wenn Tiere im Fahrzeug
bleiben sollen.
1. Hecktür und Motorhaube schließen.
2. Taste vor der Innenraumleuchte drücken
(bei ausgeschalteter Zündung), LED im
Warnblinkschalter blinkt maximal 10 Se-
kunden.
3. Türen schließen.
4. Diebstahlwarnanlage einschalten. LED
leuchtet. Nach ca. 10 Sekunden ist die
Anlage aktiviert. LED blinkt bis zum Aus-
schalten der Anlage.
9 Warnung
Nicht einschalten, wenn sich Personen
im Fahrzeug befinden! Entsichern von
innen ist nicht möglich.
Page 39 of 246
33
Schlüssel, Türen, Fenster, Schiebe- und Hebedach
Picture no: 14046s.tif
Leuchtdiode (LED)
Während der ersten 10 Sekunden nach Ein-
schalten der Diebstahlwarnanlage: Nach Ablauf von ca. 10 Sekunden nach
Einschalten der Diebstahlwarnanlage:
Bei Störungen Hilfe einer Werkstatt in An-
spruch nehmen.
Picture no: 15335t.tif
Ausschalten
Taste q der Fernbedienung drücken.
– oder –
Zündung einschalten.
Bei einer Störung der Funkfernbedienung
Fahrzeug mit Schlüssel entriegeln 3 30.
Wird beim Öffnen der Fahrertür Alarm aus-
gelöst, Diebstahlwarnanlage durch Ein-
schalten der Zündung deaktivieren. zLED leuchtet
= Test, Einschaltverzö-
gerung,
zLED blinkt
schnell= Tür, Hecktür, Motor-
haube offen oder Sys-
temfehler.
zLED blinkt
langsam= Anlage eingeschaltet,
zLED leuchtet
ca. 1 Sekunde= Ausschaltfunktion.
Page 40 of 246

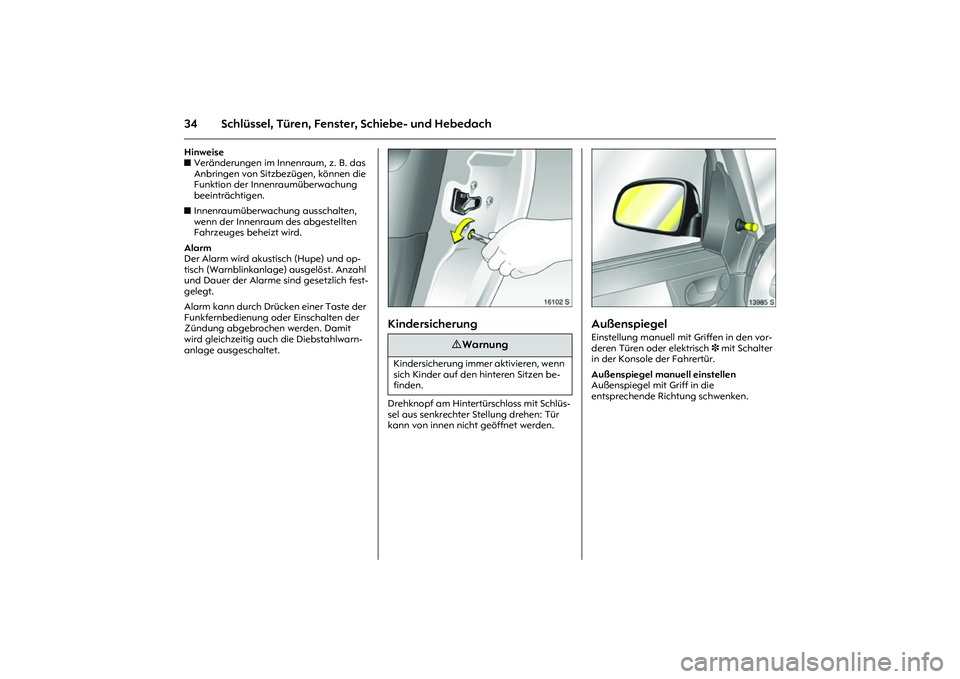

34 Schlüssel, Türen, Fenster, Schiebe- und HebedachHinweise
zVeränderungen im Innenraum, z. B. das
Anbringen von Sitzbezügen, können die
Funktion der Innenraumüberwachung
beeinträchtigen.
zInnenraumüberwachung ausschalten,
wenn der Innenraum des abgestellten
Fahrzeuges beheizt wird.
Alarm
Der Alarm wird akustisch (Hupe) und op-
tisch (Warnblinkanlage) ausgelöst. Anzahl
und Dauer der Alarme sind gesetzlich fest-
gelegt.
Alarm kann durch Drücken einer Taste der
Funkfernbedienung oder Einschalten der
Zündung abgebrochen werden. Damit
wird gleichzeitig auch die Diebstahlwarn-
anlage ausgeschaltet.
Picture no: 16102s.tif
Kindersicherung Drehknopf am Hintertürschloss mit Schlüs-
sel aus senkrechter Stellung drehen: Tür
kann von innen nicht geöffnet werden.
Picture no: 13985s.tif
Außenspiegel Einstellung manuell mit Griffen in den vor-
deren Türen oder elektrisch 3 mit Schalter
in der Konsole der Fahrertür.
Außenspiegel manuell einstellen
Außenspiegel mit Griff in die
entsprechende Richtung schwenken.
9 Warnung
Kindersicherung immer aktivieren, wenn
sich Kinder auf den hinteren Sitzen be-
finden.
