45
Sitze, Innenraum
Picture no: 14102s.tif

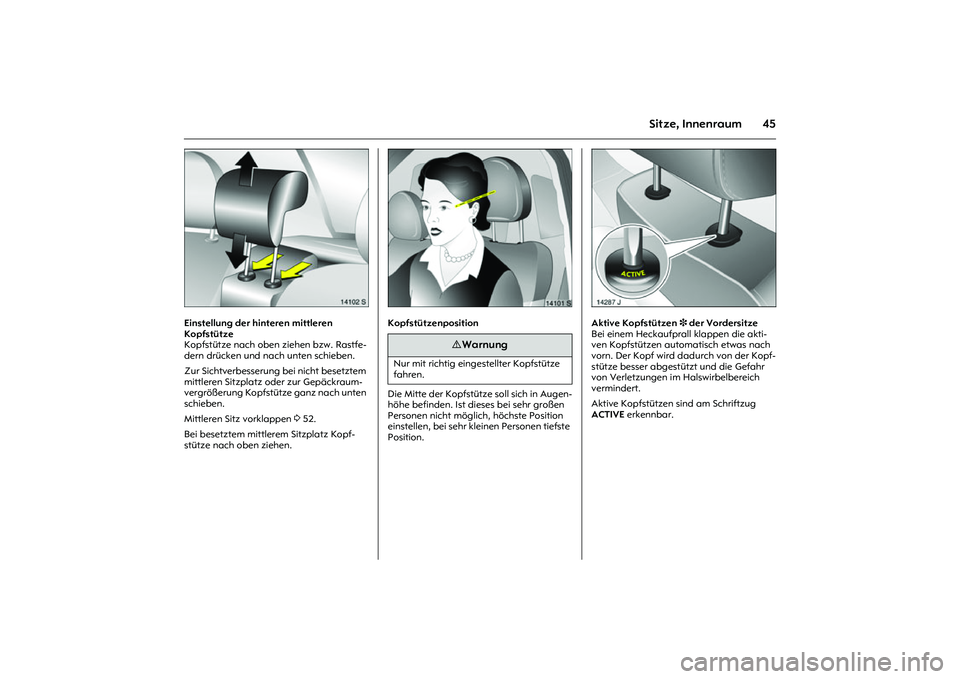

Einstellung der hinteren mittleren
Kopfstütze
Kopfstütze nach oben ziehen bzw. Rastfe-
dern drücken und nach unten schieben.
Zur Sichtverbesserung bei nicht besetztem
mittleren Sitzplatz oder zur Gepäckraum-
vergrößerung Kopfstütze ganz nach unten
schieben.
Mittleren Sitz vorklappen 3 52.
Bei besetztem mittlerem Sitzplatz Kopf-
stütze nach oben ziehen.
Picture no: 14101s.tif
Kopfstützenposition
Die Mitte der Kopfstütze soll sich in Augen-
höhe befinden. Ist dieses bei sehr großen
Personen nicht möglich, höchste Position
einstellen, bei sehr kleinen Personen tiefste
Position.
Picture no: 14287j.tif
Aktive Kopfstützen 3 der Vordersitze
Bei einem Heckaufprall klappen die akti-
ven Kopfstützen automatisch etwas nach
vorn. Der Kopf wird dadurch von der Kopf-
stütze besser abgestützt und die Gefahr
von Verletzungen im Halswirbelbereich
vermindert.
Aktive Kopfstützen sind am Schriftzug
ACTIVE erkennbar.
9 Warnung
Nur mit richtig eingestellter Kopfstütze
fahren.
Page 52 of 246

46 Sitze, Innenraum
Picture no: 11581s.tif

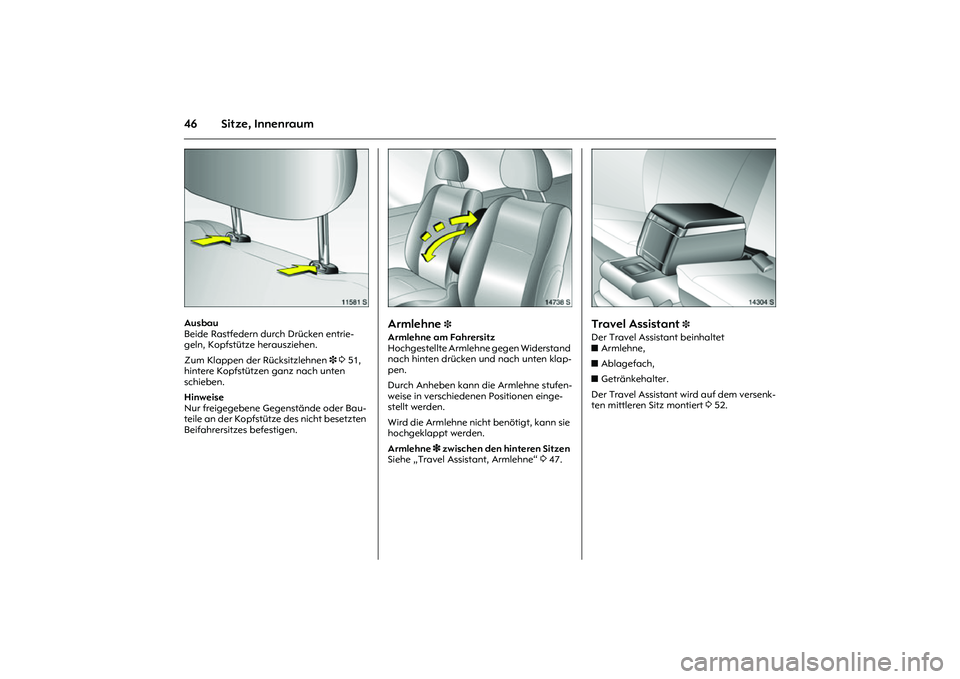

Ausbau
Beide Rastfedern durch Drücken entrie-
geln, Kopfstütze herausziehen.
Zum Klappen der Rücksitzlehnen 3 3 51,
hintere Kopfstützen ganz nach unten
schieben.
Hinweise
Nur freigegebene Gegenstände oder Bau-
teile an der Kopfstütze des nicht besetzten
Beifahrersitzes befestigen.
Picture no: 14738s.tif
Armlehne
3
Armlehne am Fahrersitz
Hochgestellte Armlehne gegen Widerstand
nach hinten drücken und nach unten klap-
pen.
Durch Anheben kann die Armlehne stufen-
weise in verschiedenen Positionen einge-
stellt werden.
Wird die Armlehne nicht benötigt, kann sie
hochgeklappt werden.
Armlehne 3 zwischen den hinteren Sitzen
Siehe „Travel Assistant, Armlehne“ 3 47.
Picture no: 14304s.tif
Travel Assistant
3
Der Travel Assistant beinhaltet
zArmlehne,
zAblagefach,
zGetränkehalter.
Der Travel Assistant wird auf dem versenk-
ten mittleren Sitz montiert 3 52.
Page 53 of 246

47
Sitze, Innenraum
Picture no: 14310s.tif

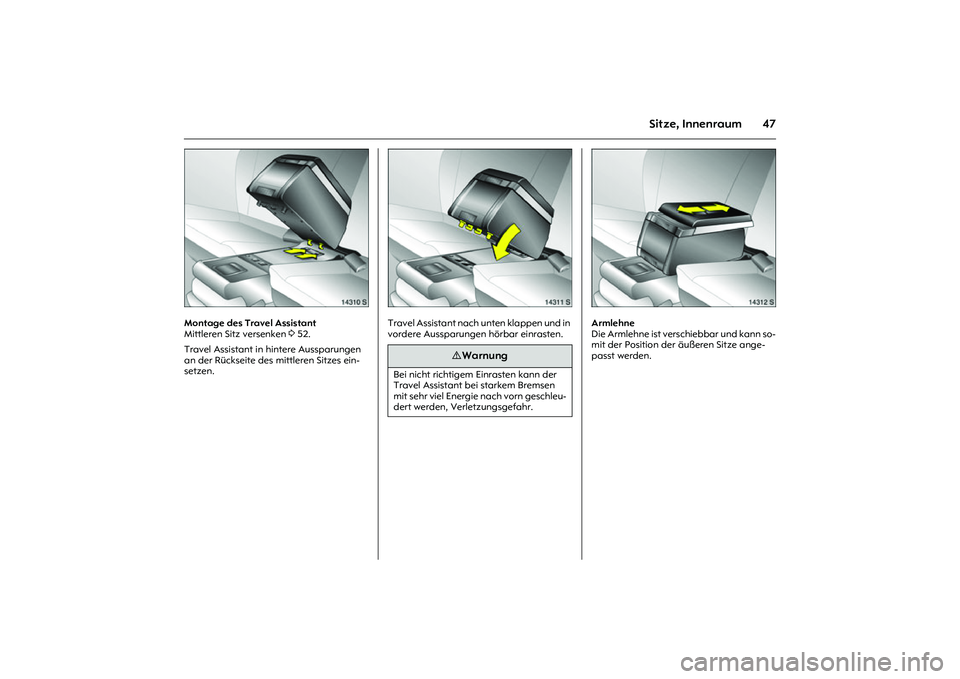

Montage des Travel Assistant
Mittleren Sitz versenken 3 52.
Travel Assistant in hintere Aussparungen
an der Rückseite des mittleren Sitzes ein-
setzen.
Picture no: 14311s.tif
Travel Assistant nach unten klappen und in
vordere Aussparungen hörbar einrasten.
Picture no: 14312s.tif
Armlehne
Die Armlehne ist verschiebbar und kann so-
mit der Position der äußeren Sitze ange-
passt werden.
9 Warnung
Bei nicht richtigem Einrasten kann der
Travel Assistant bei starkem Bremsen
mit sehr viel Energie nach vorn geschleu-
dert werden, Verletzungsgefahr.
Page 54 of 246

48 Sitze, Innenraum
Picture no: 14313s.tif

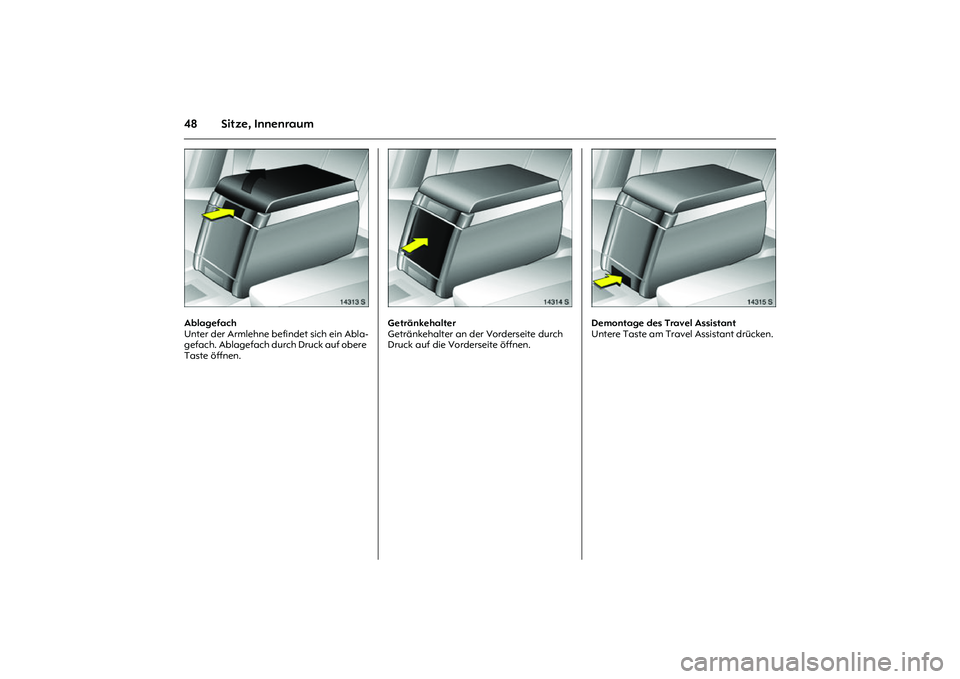

Ablagefach
Unter der Armlehne befindet sich ein Abla-
gefach. Ablagefach durch Druck auf obere
Taste öffnen.
Picture no: 14314s.tif
Getränkehalter
Getränkehalter an der Vorderseite durch
Druck auf die Vorderseite öffnen.
Picture no: 14315s.tif
Demontage des Travel Assistant
Untere Taste am Travel Assistant drücken.
Page 55 of 246

49
Sitze, Innenraum
Picture no: 14316s.tif

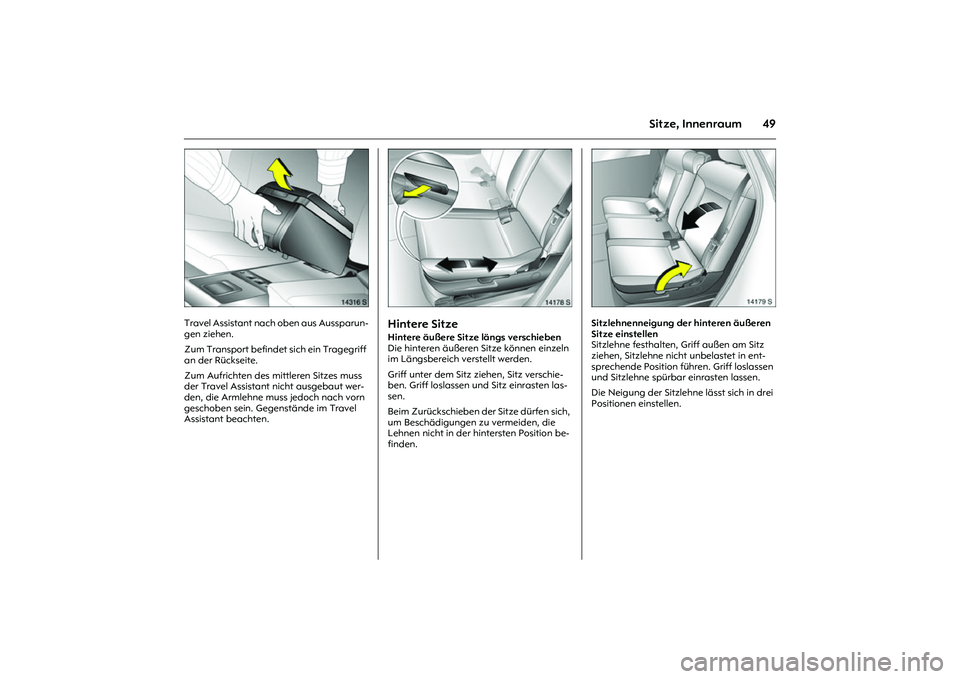

Travel Assistant nach oben aus Aussparun-
gen ziehen.
Zum Transport befindet sich ein Tragegriff
an der Rückseite.
Zum Aufrichten des mittleren Sitzes muss
der Travel Assistant nicht ausgebaut wer-
den, die Armlehne muss jedoch nach vorn
geschoben sein. Gegenstände im Travel
Assistant beachten.
Picture no: 14178s.tif
Hintere Sitze Hintere äußere Sitze längs verschieben
Die hinteren äußeren Sitze können einzeln
im Längsbereich verstellt werden.
Griff unter dem Sitz ziehen, Sitz verschie-
ben. Griff loslassen und Sitz einrasten las-
sen.
Beim Zurückschieben der Sitze dürfen sich,
um Beschädigungen zu vermeiden, die
Lehnen nicht in der hintersten Position be-
finden.
Picture no: 14179s.tif
Sitzlehnenneigung der hinteren äußeren
Sitze einstellen
Sitzlehne festhalten, Griff außen am Sitz
ziehen, Sitzlehne nicht unbelastet in ent-
sprechende Position führen. Griff loslassen
und Sitzlehne spürbar einrasten lassen.
Die Neigung der Sitzlehne lässt sich in drei
Positionen einstellen.
Page 56 of 246

50 Sitze, InnenraumUm eine ebene Ladefläche bei der Gepäck-
raumvergrößerung zu erreichen, lassen
sich die äußeren Sitze etwas absenken. Wir
empfehlen, die Sitze jedoch nur in angeho-
bener Position als Sitzplätze zu verwenden.
Gepäckraumvergrößerung 3 51.

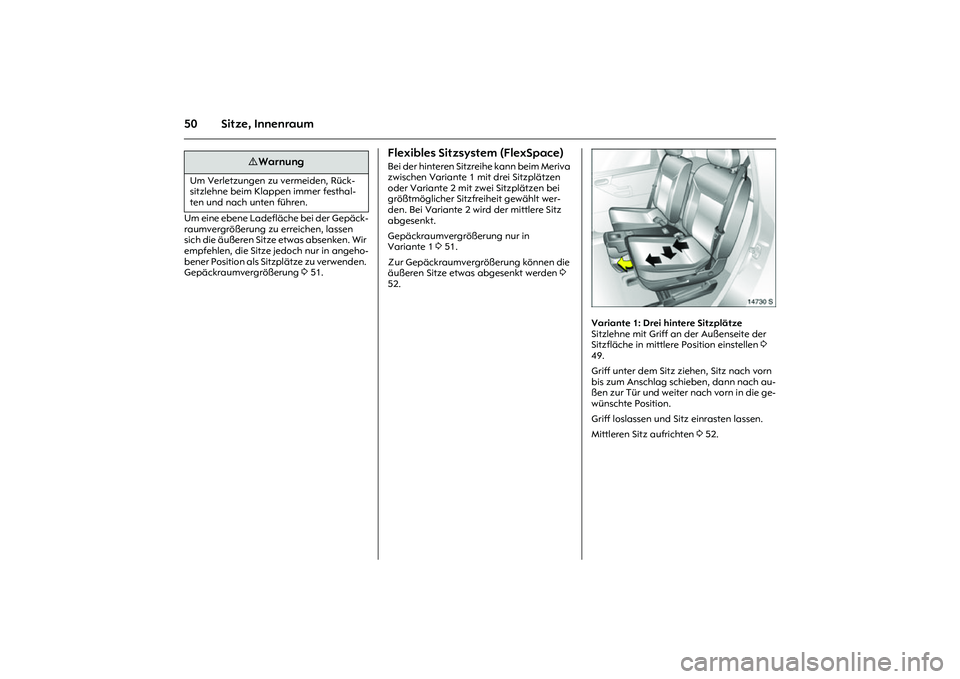

Flexibles Sitzsystem (FlexSpace)Bei der hinteren Sitzreihe kann beim Meriva
zwischen Variante 1 mit drei Sitzplätzen
oder Variante 2 mit zwei Sitzplätzen bei
größtmöglicher Sitzfreiheit gewählt wer-
den. Bei Variante 2 wird der mittlere Sitz
abgesenkt.
Gepäckraumvergrößerung nur in
Variante 1 3 51.
Zur Gepäckraumvergrößerung können die
äußeren Sitze etwas abgesenkt werden 3
52.
Picture no: 14730s.tif
Variante 1: Drei hintere Sitzplätze
Sitzlehne mit Griff an der Außenseite der
Sitzfläche in mittlere Position einstellen 3
49.
Griff unter dem Sitz ziehen, Sitz nach vorn
bis zum Anschlag schieben, dann nach au-
ßen zur Tür und weiter nach vorn in die ge-
wünschte Position.
Griff loslassen und Sitz einrasten lassen.
Mittleren Sitz aufrichten 3 52.
9 Warnung
Um Verletzungen zu vermeiden, Rück-
sitzlehne beim Klappen immer festhal-
ten und nach unten führen.
Page 57 of 246

51
Sitze, Innenraum
Picture no: 14729s.tif

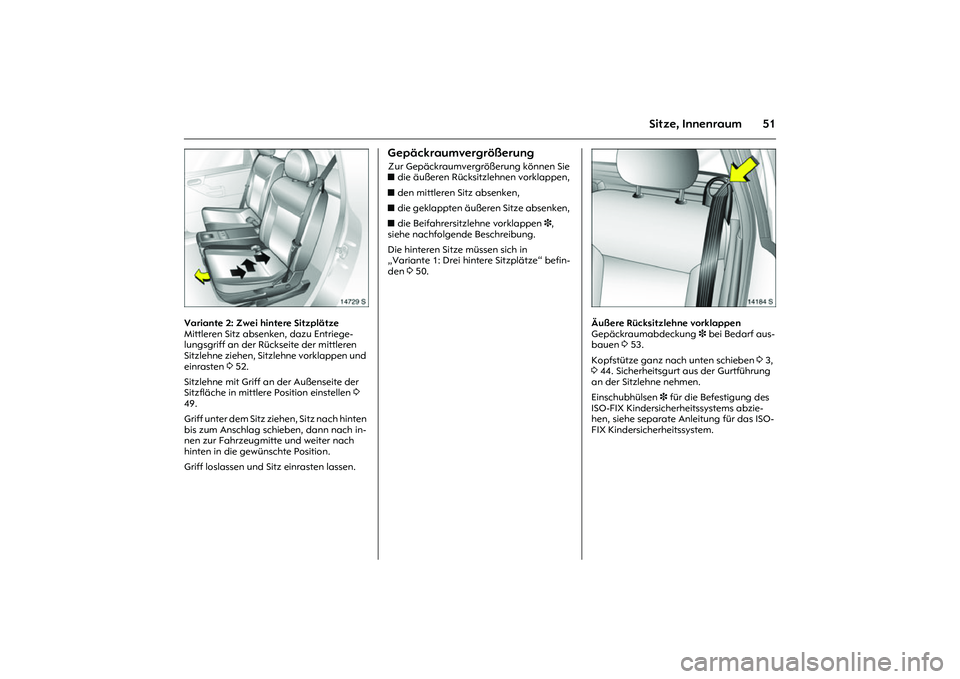

Variante 2: Zwei hintere Sitzplätze
Mittleren Sitz absenken, dazu Entriege-
lungsgriff an der Rückseite der mittleren
Sitzlehne ziehen, Sitzlehne vorklappen und
einrasten 3 52.
Sitzlehne mit Griff an der Außenseite der
Sitzfläche in mittlere Position einstellen 3
49.
Griff unter dem Sitz ziehen, Sitz nach hinten
bis zum Anschlag schieben, dann nach in-
nen zur Fahrzeugmitte und weiter nach
hinten in die gewünschte Position.
Griff loslassen und Sitz einrasten lassen.
Gepäckraumvergrößerung Zur Gepäckraumvergrößerung können Sie
zdie äußeren Rücksitzlehnen vorklappen,
zden mittleren Sitz absenken,
zdie geklappten äußeren Sitze absenken,
zdie Beifahrersitzlehne vorklappen 3,
siehe nachfolgende Beschreibung.
Die hinteren Sitze müssen sich in
„Variante 1: Drei hintere Sitzplätze“ befin-
den 3 50.
Picture no: 14184s.tif
Äußere Rücksitzlehne vorklappen
Gepäckraumabdeckung 3 bei Bedarf aus-
bauen 3 53.
Kopfstütze ganz nach unten schieben 3 3,
3 44. Sicherheitsgurt aus der Gurtführung
an der Sitzlehne nehmen.
Einschubhülsen 3 für die Befestigung des
ISO-FIX Kindersicherheitssystems abzie-
hen, siehe separate Anleitung für das ISO-
FIX Kindersicherheitssystem.
Page 58 of 246

52 Sitze, Innenraum
Picture no: 14182s.tif

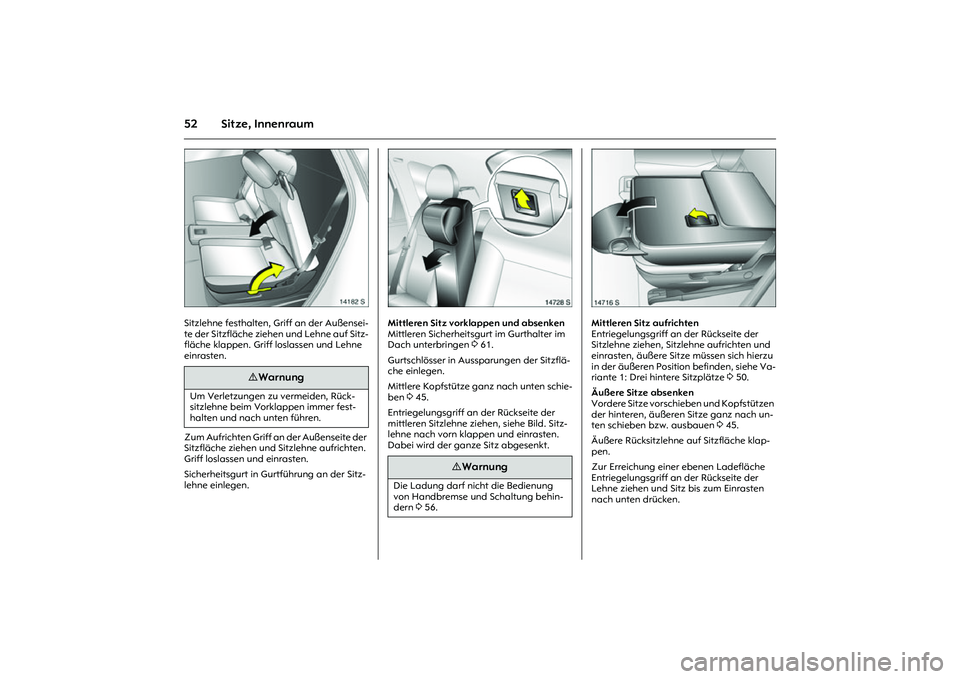

Sitzlehne festhalten, Griff an der Außensei-
te der Sitzfläche ziehen und Lehne auf Sitz-
fläche klappen. Griff loslassen und Lehne
einrasten.
Zum Aufrichten Griff an der Außenseite der
Sitzfläche ziehen und Sitzlehne aufrichten.
Griff loslassen und einrasten.
Sicherheitsgurt in Gurtführung an der Sitz-
lehne einlegen.
Picture no: 14728s.tif
Mittleren Sitz vorklappen und absenken
Mittleren Sicherheitsgurt im Gurthalter im
Dach unterbringen 3 61.
Gurtschlösser in Aussparungen der Sitzflä-
che einlegen.
Mittlere Kopfstütze ganz nach unten schie-
ben 3 45.
Entriegelungsgriff an der Rückseite der
mittleren Sitzlehne ziehen, siehe Bild. Sitz-
lehne nach vorn klappen und einrasten.
Dabei wird der ganze Sitz abgesenkt.
Picture no: 14716s.tif
Mittleren Sitz aufrichten
Entriegelungsgriff an der Rückseite der
Sitzlehne ziehen, Sitzlehne aufrichten und
einrasten, äußere Sitze müssen sich hierzu
in der äußeren Position befinden, siehe Va-
riante 1: Drei hintere Sitzplätze 3 50.
Äußere Sitze absenken
Vordere Sitze vorschieben und Kopfstützen
der hinteren, äußeren Sitze ganz nach un-
ten schieben bzw. ausbauen 3 45.
Äußere Rücksitzlehne auf Sitzfläche klap-
pen.
Zur Erreichung einer ebenen Ladefläche
Entriegelungsgriff an der Rückseite der
Lehne ziehen und Sitz bis zum Einrasten
nach unten drücken.
9 Warnung
Um Verletzungen zu vermeiden, Rück-
sitzlehne beim Vorklappen immer fest-
halten und nach unten führen.
9 Warnung
Die Ladung darf nicht die Bedienung
von Handbremse und Schaltung behin-
dern 3 56.
Page 59 of 246

53
Sitze, Innenraum
Äußere Sitze aufrichten

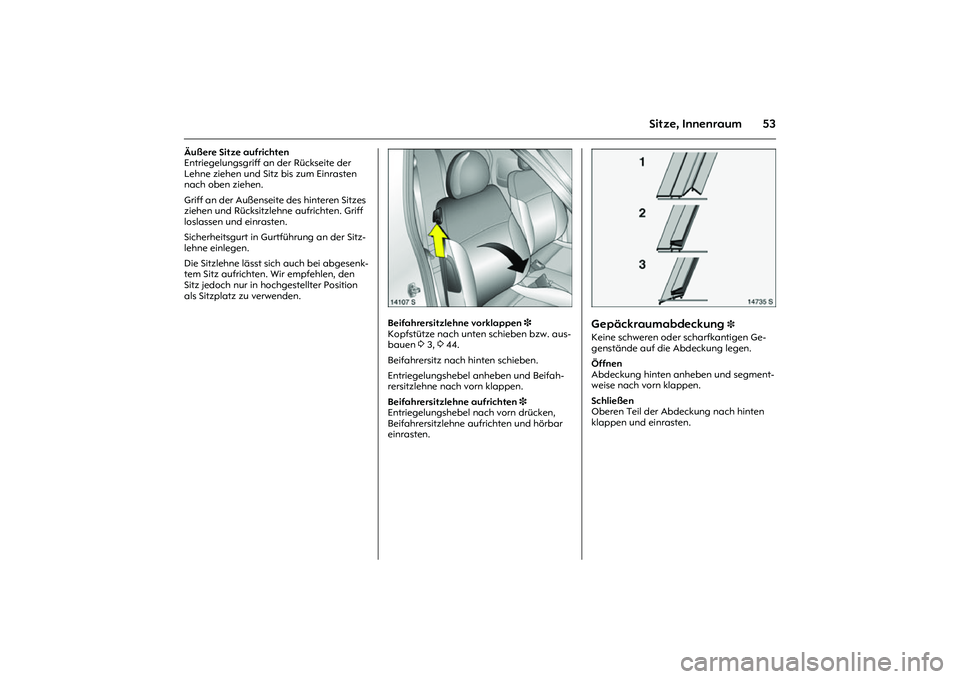

Entriegelungsgriff an der Rückseite der
Lehne ziehen und Sitz bis zum Einrasten
nach oben ziehen.
Griff an der Außenseite des hinteren Sitzes
ziehen und Rücksitzlehne aufrichten. Griff
loslassen und einrasten.
Sicherheitsgurt in Gurtführung an der Sitz-
lehne einlegen.
Die Sitzlehne lässt sich auch bei abgesenk-
tem Sitz aufrichten. Wir empfehlen, den
Sitz jedoch nur in hochgestellter Position
als Sitzplatz zu verwenden.
Picture no: 14107S.tif
Beifahrersitzlehne vorklappen 3
Kopfstütze nach unten schieben bzw. aus-
bauen 3 3, 3 44.
Beifahrersitz nach hinten schieben.
Entriegelungshebel anheben und Beifah-
rersitzlehne nach vorn klappen.
Beifahrersitzlehne aufrichten 3
Entriegelungshebel nach vorn drücken,
Beifahrersitzlehne aufrichten und hörbar
einrasten.
Picture no: 14735S.tif
Gepäckraumabdeckung
3
Keine schweren oder scharfkantigen Ge-
genstände auf die Abdeckung legen.
Öffnen
Abdeckung hinten anheben und segment-
weise nach vorn klappen.
Schließen
Oberen Teil der Abdeckung nach hinten
klappen und einrasten.
Page 60 of 246

54 Sitze, Innenraum
Picture no: 15272s.tif

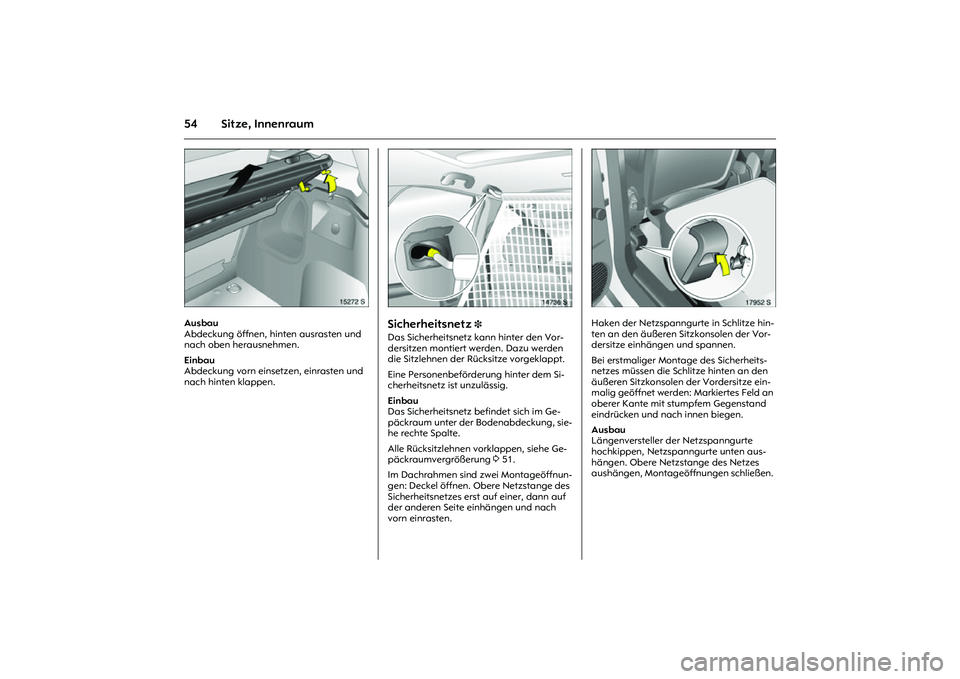

Ausbau
Abdeckung öffnen, hinten ausrasten und
nach oben herausnehmen.
Einbau
Abdeckung vorn einsetzen, einrasten und
nach hinten klappen.
Picture no: 14736s.tif
Sicherheitsnetz
3
Das Sicherheitsnetz kann hinter den Vor-
dersitzen montiert werden. Dazu werden
die Sitzlehnen der Rücksitze vorgeklappt.
Eine Personenbeförderung hinter dem Si-
cherheitsnetz ist unzulässig.
Einbau
Das Sicherheitsnetz befindet sich im Ge-
päckraum unter der Bodenabdeckung, sie-
he rechte Spalte.
Alle Rücksitzlehnen vorklappen, siehe Ge-
päckraumvergrößerung 3 51.
Im Dachrahmen sind zwei Montageöffnun-
gen: Deckel öffnen. Obere Netzstange des
Sicherheitsnetzes erst auf einer, dann auf
der anderen Seite einhängen und nach
vorn einrasten.
Picture no: 17952S.tif
Haken der Netzspanngurte in Schlitze hin-
ten an den äußeren Sitzkonsolen der Vor-
dersitze einhängen und spannen.
Bei erstmaliger Montage des Sicherheits-
netzes müssen die Schlitze hinten an den
äußeren Sitzkonsolen der Vordersitze ein-
malig geöffnet werden: Markiertes Feld an
oberer Kante mit stumpfem Gegenstand
eindrücken und nach innen biegen.
Ausbau
Längenversteller der Netzspanngurte
hochkippen, Netzspanngurte unten aus-
hängen. Obere Netzstange des Netzes
aushängen, Montageöffnungen schließen.
