OPEL MERIVA 2016 Manual de Instrucciones (in Spanish)

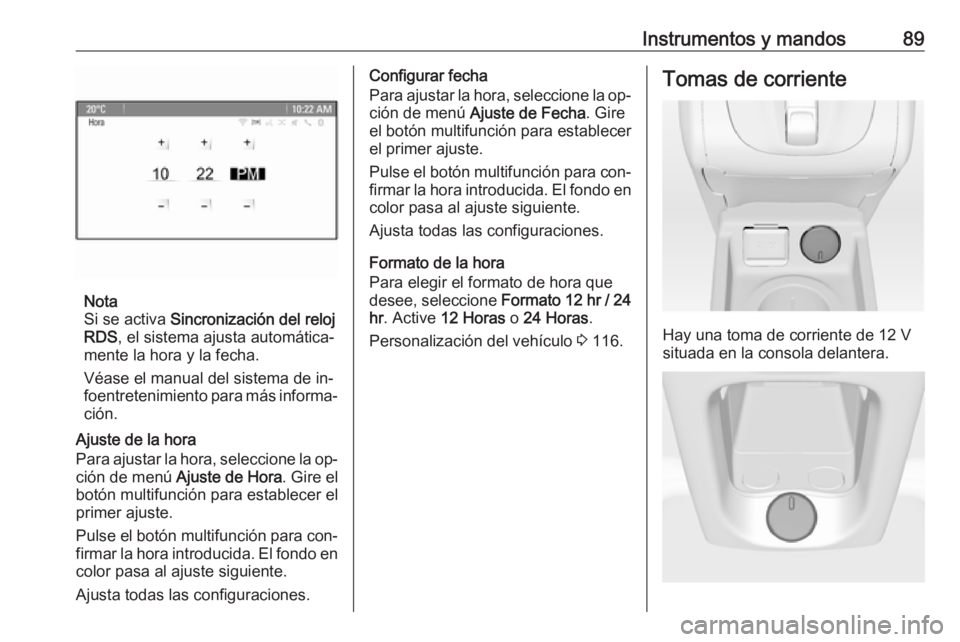

Instrumentos y mandos89
Nota
Si se activa Sincronización del reloj
RDS , el sistema ajusta automática‐
mente la hora y la fecha.
Véase el manual del sistema de in‐
foentretenimiento para más informa‐ ción.
Ajuste de la hora
Para ajustar la hora, seleccione la op‐
ción de menú Ajuste de Hora . Gire el
botón multifunción para establecer el
primer ajuste.
Pulse el botón multifunción para con‐
firmar la hora introducida. El fondo en color pasa al ajuste siguiente.
Ajusta todas las configuraciones.
Configurar fecha
Para ajustar la hora, seleccione la op‐
ción de menú Ajuste de Fecha . Gire
el botón multifunción para establecer
el primer ajuste.
Pulse el botón multifunción para con‐
firmar la hora introducida. El fondo en color pasa al ajuste siguiente.
Ajusta todas las configuraciones.
Formato de la hora
Para elegir el formato de hora que
desee, seleccione Formato 12 hr / 24
hr . Active 12 Horas o 24 Horas .
Personalización del vehículo 3 116.Tomas de corriente
Hay una toma de corriente de 12 V
situada en la consola delantera.

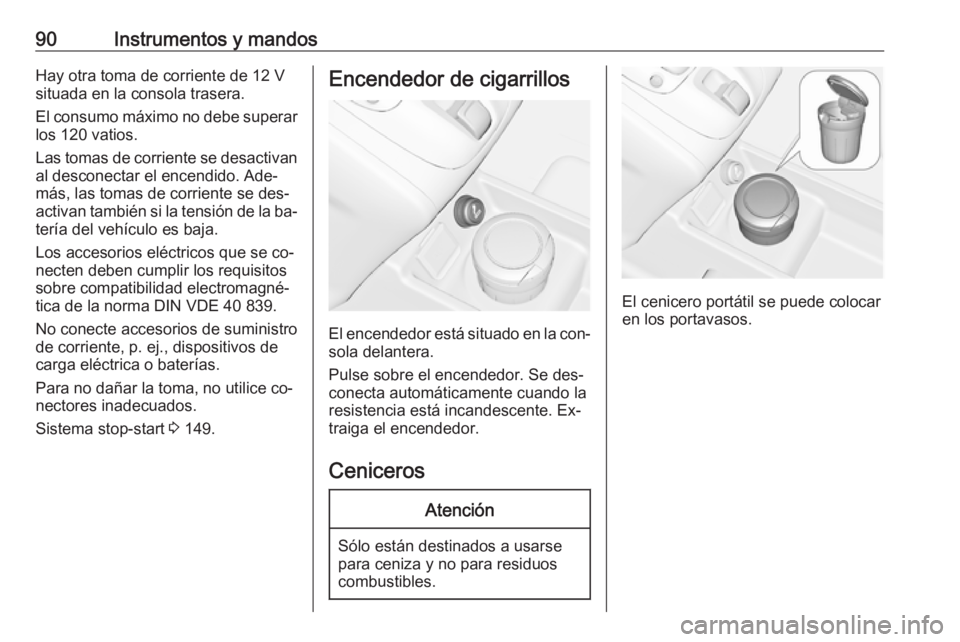

90Instrumentos y mandosHay otra toma de corriente de 12 V
situada en la consola trasera.
El consumo máximo no debe superar
los 120 vatios.
Las tomas de corriente se desactivan al desconectar el encendido. Ade‐
más, las tomas de corriente se des‐
activan también si la tensión de la ba‐
tería del vehículo es baja.
Los accesorios eléctricos que se co‐
necten deben cumplir los requisitos sobre compatibilidad electromagné‐
tica de la norma DIN VDE 40 839.
No conecte accesorios de suministro
de corriente, p. ej., dispositivos de
carga eléctrica o baterías.
Para no dañar la toma, no utilice co‐
nectores inadecuados.
Sistema stop-start 3 149.Encendedor de cigarrillos
El encendedor está situado en la con‐
sola delantera.
Pulse sobre el encendedor. Se des‐
conecta automáticamente cuando la
resistencia está incandescente. Ex‐
traiga el encendedor.
Ceniceros
Atención
Sólo están destinados a usarse
para ceniza y no para residuos
combustibles.
El cenicero portátil se puede colocar
en los portavasos.

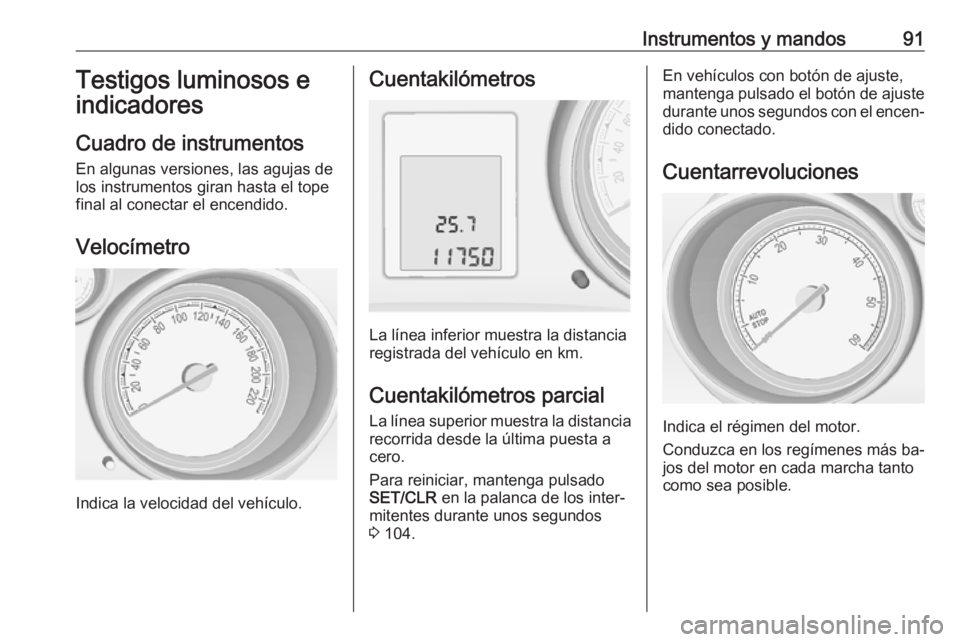

Instrumentos y mandos91Testigos luminosos eindicadores
Cuadro de instrumentos En algunas versiones, las agujas de
los instrumentos giran hasta el tope
final al conectar el encendido.
Velocímetro
Indica la velocidad del vehículo.
Cuentakilómetros
La línea inferior muestra la distancia
registrada del vehículo en km.
Cuentakilómetros parcial
La línea superior muestra la distancia
recorrida desde la última puesta a
cero.
Para reiniciar, mantenga pulsado
SET/CLR en la palanca de los inter‐
mitentes durante unos segundos
3 104.
En vehículos con botón de ajuste,
mantenga pulsado el botón de ajuste durante unos segundos con el encen‐
dido conectado.
Cuentarrevoluciones
Indica el régimen del motor.
Conduzca en los regímenes más ba‐
jos del motor en cada marcha tanto
como sea posible.

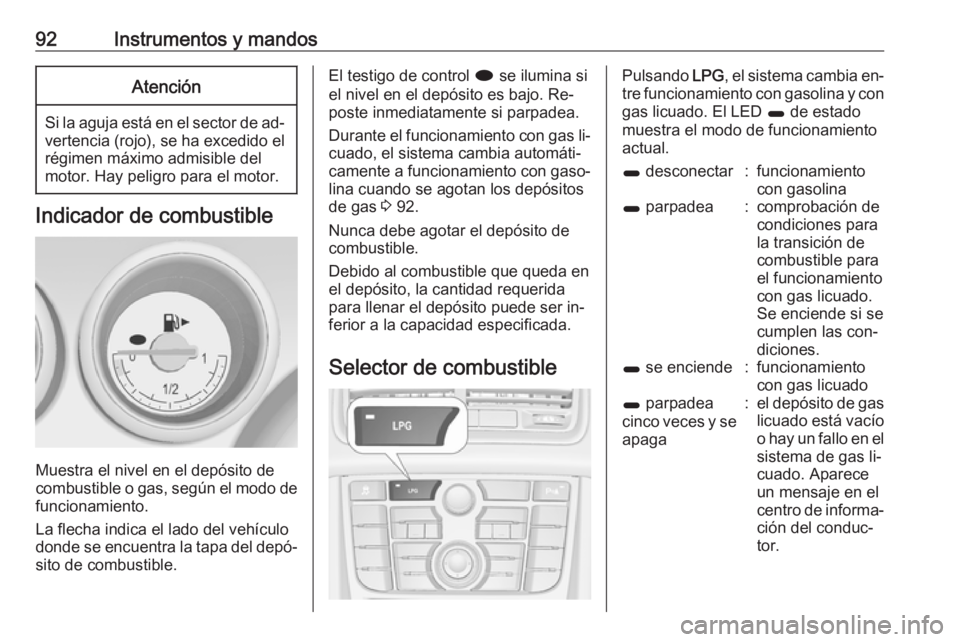

92Instrumentos y mandosAtención
Si la aguja está en el sector de ad‐vertencia (rojo), se ha excedido elrégimen máximo admisible del
motor. Hay peligro para el motor.
Indicador de combustible
Muestra el nivel en el depósito de
combustible o gas, según el modo de
funcionamiento.
La flecha indica el lado del vehículo
donde se encuentra la tapa del depó‐
sito de combustible.
El testigo de control i se ilumina si
el nivel en el depósito es bajo. Re‐
poste inmediatamente si parpadea.
Durante el funcionamiento con gas li‐ cuado, el sistema cambia automáti‐
camente a funcionamiento con gaso‐
lina cuando se agotan los depósitos
de gas 3 92.
Nunca debe agotar el depósito de
combustible.
Debido al combustible que queda en
el depósito, la cantidad requerida
para llenar el depósito puede ser in‐
ferior a la capacidad especificada.
Selector de combustiblePulsando LPG, el sistema cambia en‐
tre funcionamiento con gasolina y con
gas licuado. El LED 1 de estado
muestra el modo de funcionamiento
actual.1 desconectar:funcionamiento
con gasolina1 parpadea:comprobación de
condiciones para
la transición de
combustible para
el funcionamiento
con gas licuado.
Se enciende si se
cumplen las con‐
diciones.1 se enciende:funcionamiento
con gas licuado1 parpadea
cinco veces y se
apaga:el depósito de gas
licuado está vacío
o hay un fallo en el sistema de gas li‐
cuado. Aparece
un mensaje en el
centro de informa‐ ción del conduc‐
tor.

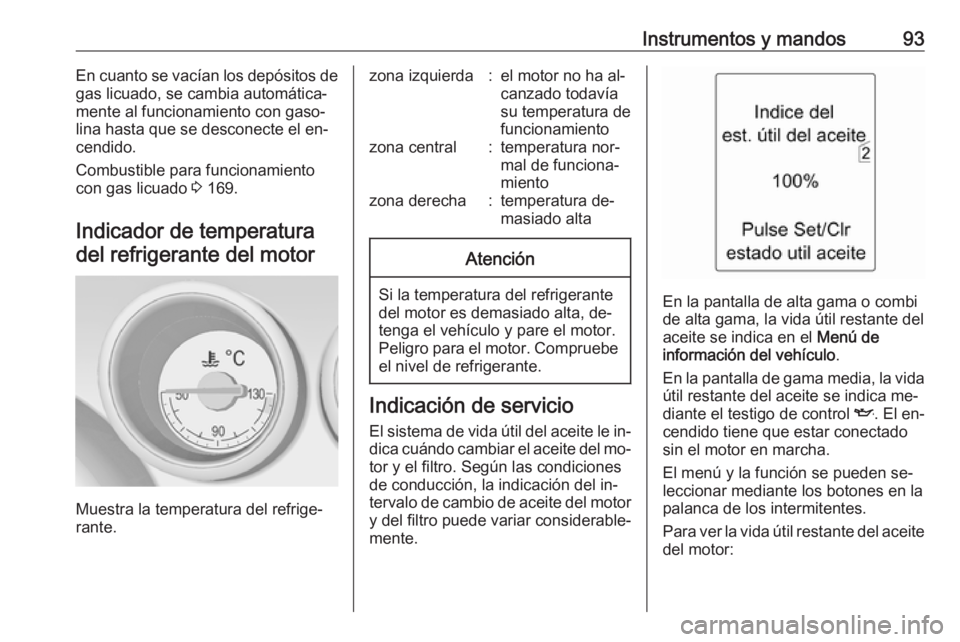

Instrumentos y mandos93En cuanto se vacían los depósitos de
gas licuado, se cambia automática‐
mente al funcionamiento con gaso‐ lina hasta que se desconecte el en‐
cendido.
Combustible para funcionamiento
con gas licuado 3 169.
Indicador de temperatura
del refrigerante del motor
Muestra la temperatura del refrige‐
rante.
zona izquierda:el motor no ha al‐
canzado todavía
su temperatura de
funcionamientozona central:temperatura nor‐
mal de funciona‐
mientozona derecha:temperatura de‐
masiado altaAtención
Si la temperatura del refrigerante
del motor es demasiado alta, de‐
tenga el vehículo y pare el motor.
Peligro para el motor. Compruebe el nivel de refrigerante.
Indicación de servicio
El sistema de vida útil del aceite le in‐dica cuándo cambiar el aceite del mo‐ tor y el filtro. Según las condiciones
de conducción, la indicación del in‐
tervalo de cambio de aceite del motor
y del filtro puede variar considerable‐ mente.
En la pantalla de alta gama o combi
de alta gama, la vida útil restante del
aceite se indica en el Menú de
información del vehículo .
En la pantalla de gama media, la vida
útil restante del aceite se indica me‐
diante el testigo de control I. El en‐
cendido tiene que estar conectado
sin el motor en marcha.
El menú y la función se pueden se‐
leccionar mediante los botones en la
palanca de los intermitentes.
Para ver la vida útil restante del aceite del motor:

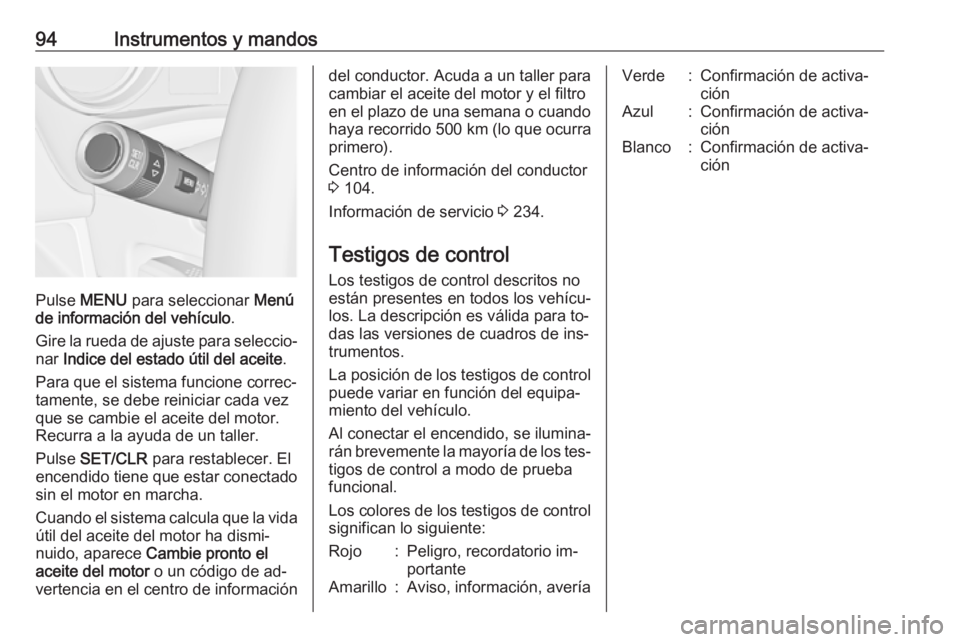

94Instrumentos y mandos
Pulse MENU para seleccionar Menú
de información del vehículo .
Gire la rueda de ajuste para seleccio‐
nar Indice del estado útil del aceite .
Para que el sistema funcione correc‐
tamente, se debe reiniciar cada vez
que se cambie el aceite del motor.
Recurra a la ayuda de un taller.
Pulse SET/CLR para restablecer. El
encendido tiene que estar conectado sin el motor en marcha.
Cuando el sistema calcula que la vida
útil del aceite del motor ha dismi‐ nuido, aparece Cambie pronto el
aceite del motor o un código de ad‐
vertencia en el centro de información
del conductor. Acuda a un taller para
cambiar el aceite del motor y el filtro
en el plazo de una semana o cuando haya recorrido 500 km (lo que ocurra
primero).
Centro de información del conductor
3 104.
Información de servicio 3 234.
Testigos de control
Los testigos de control descritos no
están presentes en todos los vehícu‐
los. La descripción es válida para to‐
das las versiones de cuadros de ins‐
trumentos.
La posición de los testigos de control
puede variar en función del equipa‐
miento del vehículo.
Al conectar el encendido, se ilumina‐
rán brevemente la mayoría de los tes‐ tigos de control a modo de prueba
funcional.
Los colores de los testigos de control
significan lo siguiente:Rojo:Peligro, recordatorio im‐
portanteAmarillo:Aviso, información, averíaVerde:Confirmación de activa‐
ciónAzul:Confirmación de activa‐
ciónBlanco:Confirmación de activa‐
ción

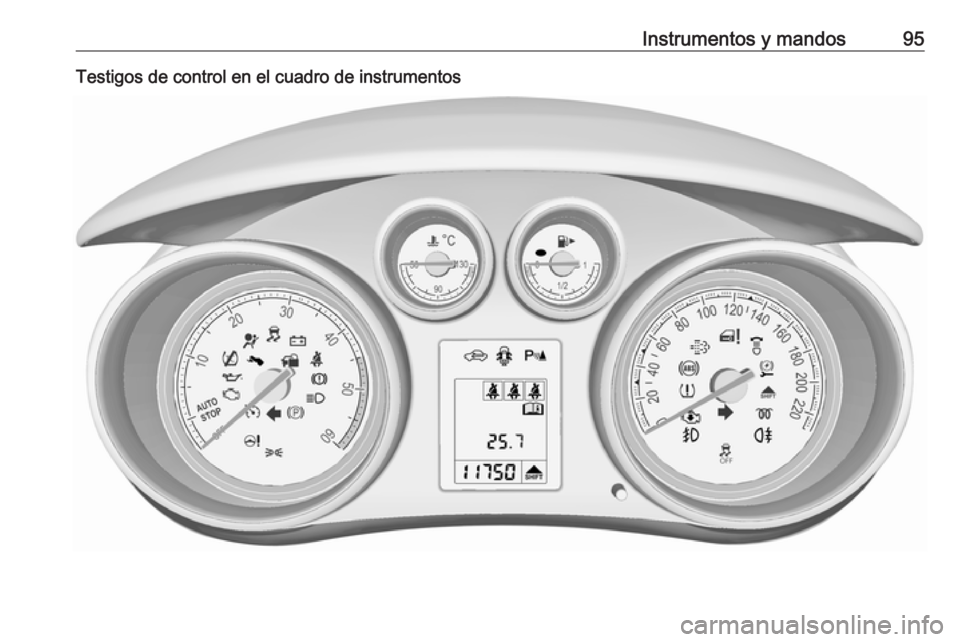

Instrumentos y mandos95Testigos de control en el cuadro de instrumentos

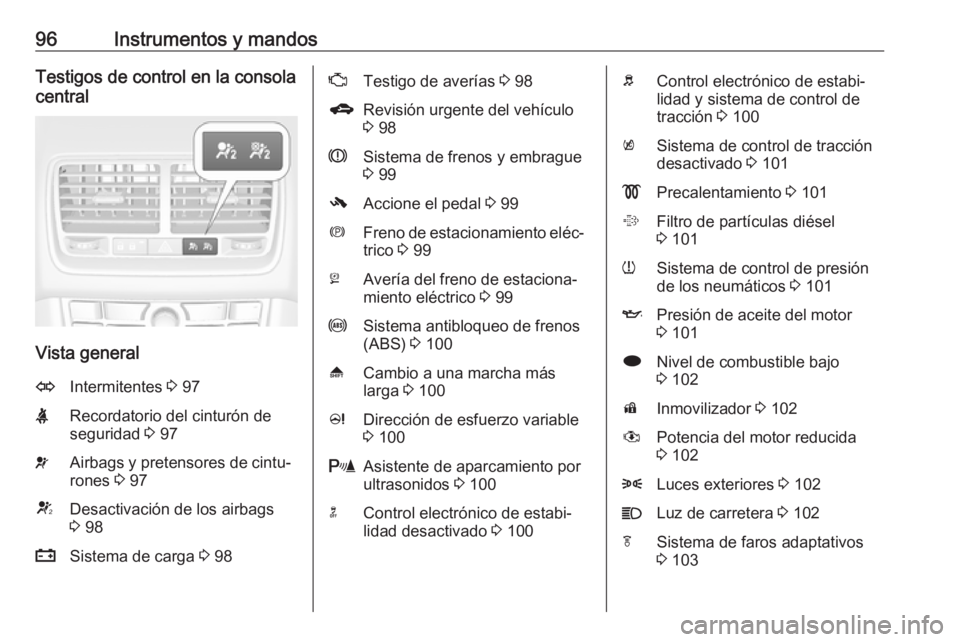

96Instrumentos y mandosTestigos de control en la consola
central
Vista general
OIntermitentes 3 97XRecordatorio del cinturón de
seguridad 3 97vAirbags y pretensores de cintu‐
rones 3 97VDesactivación de los airbags
3 98pSistema de carga 3 98ZTestigo de averías 3 98gRevisión urgente del vehículo
3 98RSistema de frenos y embrague
3 99-Accione el pedal 3 99mFreno de estacionamiento eléc‐
trico 3 99jAvería del freno de estaciona‐
miento eléctrico 3 99uSistema antibloqueo de frenos
(ABS) 3 100[Cambio a una marcha más
larga 3 100cDirección de esfuerzo variable
3 100rAsistente de aparcamiento por
ultrasonidos 3 100nControl electrónico de estabi‐
lidad desactivado 3 100bControl electrónico de estabi‐
lidad y sistema de control de
tracción 3 100kSistema de control de tracción
desactivado 3 101!Precalentamiento 3 101%Filtro de partículas diésel
3 101wSistema de control de presión
de los neumáticos 3 101IPresión de aceite del motor
3 101iNivel de combustible bajo
3 102dInmovilizador 3 102#Potencia del motor reducida
3 1028Luces exteriores 3 102CLuz de carretera 3 102fSistema de faros adaptativos
3 103

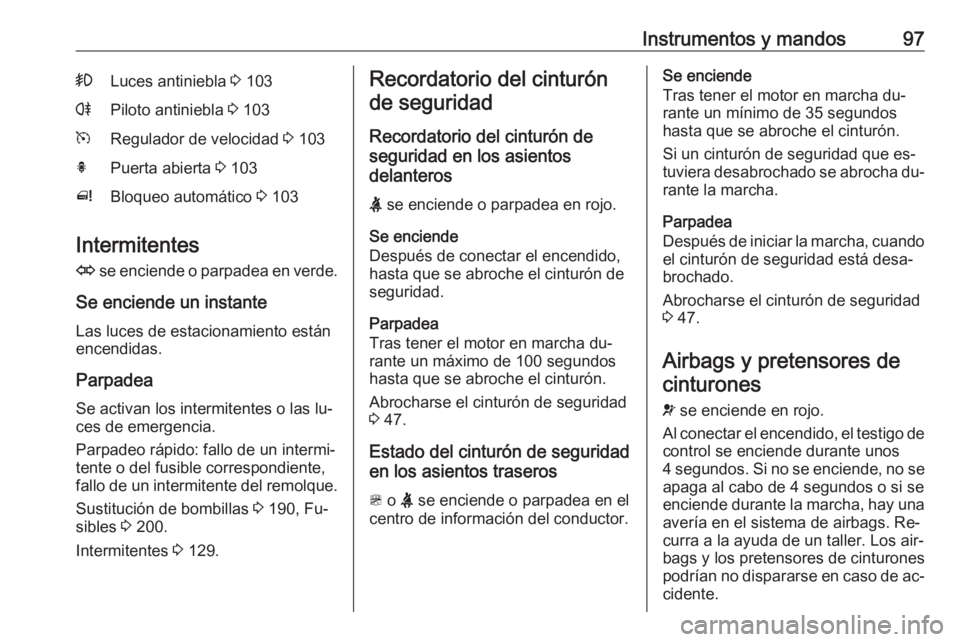

Instrumentos y mandos97>Luces antiniebla 3 103rPiloto antiniebla 3 103mRegulador de velocidad 3 103hPuerta abierta 3 103^Bloqueo automático 3 103
Intermitentes
O se enciende o parpadea en verde.
Se enciende un instante Las luces de estacionamiento están
encendidas.
Parpadea
Se activan los intermitentes o las lu‐
ces de emergencia.
Parpadeo rápido: fallo de un intermi‐
tente o del fusible correspondiente,
fallo de un intermitente del remolque.
Sustitución de bombillas 3 190, Fu‐
sibles 3 200.
Intermitentes 3 129.
Recordatorio del cinturón
de seguridad
Recordatorio del cinturón de
seguridad en los asientos
delanteros
X se enciende o parpadea en rojo.
Se enciende
Después de conectar el encendido,
hasta que se abroche el cinturón de
seguridad.
Parpadea
Tras tener el motor en marcha du‐
rante un máximo de 100 segundos
hasta que se abroche el cinturón.
Abrocharse el cinturón de seguridad
3 47.
Estado del cinturón de seguridad
en los asientos traseros
> o X se enciende o parpadea en el
centro de información del conductor.Se enciende
Tras tener el motor en marcha du‐
rante un mínimo de 35 segundos
hasta que se abroche el cinturón.
Si un cinturón de seguridad que es‐
tuviera desabrochado se abrocha du‐
rante la marcha.
Parpadea
Después de iniciar la marcha, cuando el cinturón de seguridad está desa‐
brochado.
Abrocharse el cinturón de seguridad
3 47.
Airbags y pretensores de cinturones
v se enciende en rojo.
Al conectar el encendido, el testigo de control se enciende durante unos
4 segundos. Si no se enciende, no se
apaga al cabo de 4 segundos o si se
enciende durante la marcha, hay una
avería en el sistema de airbags. Re‐
curra a la ayuda de un taller. Los air‐
bags y los pretensores de cinturones
podrían no dispararse en caso de ac‐
cidente.

98Instrumentos y mandosLa activación de los pretensores de
cinturones o los airbags se indica me‐ diante la iluminación permanente del
testigo v.9 Advertencia
Haga subsanar la causa de la ave‐
ría en un taller inmediatamente.
Pretensores de cinturones, sistema de airbags 3 46, 3 50.
Desactivación de los airbags
V se enciende en amarillo.
Se ilumina durante unos
60 segundos después de conectar el
encendido. El airbag del acompa‐
ñante está activado.
* se enciende en amarillo.
El airbag del acompañante está des‐
activado 3 54.
9 Peligro
Peligro de muerte para el niño si
se usa un sistema de retención in‐ fantil junto con un airbag del
acompañante activado.
Peligro de muerte para una per‐
sona adulta con un airbag del
acompañante desactivado.
Sistema de carga
p se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Detenga el vehículo y pare el motor.
La batería del vehículo no se carga.
La refrigeración del motor puede es‐
tar interrumpida. La unidad de servo‐
freno puede perder eficacia. Recurra
a la ayuda de un taller.
Testigo de averías
Z se enciende o parpadea en ama‐
rillo.
Se ilumina al conectar el encendido y
se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Avería en el sistema de control de
emisiones. Pueden excederse los lí‐
mites de emisiones permitidos. Re‐
curra inmediatamente a la ayuda de
un taller.
Si parpadea con el motor en
marcha
Avería que puede producir daños en
el catalizador. Reduzca la velocidad
hasta que cese el parpadeo. Recurra
inmediatamente a la ayuda de un ta‐
ller.
Revisión urgente delvehículo
g se enciende en amarillo.
