OPEL MERIVA 2016 Manual de Instrucciones (in Spanish)

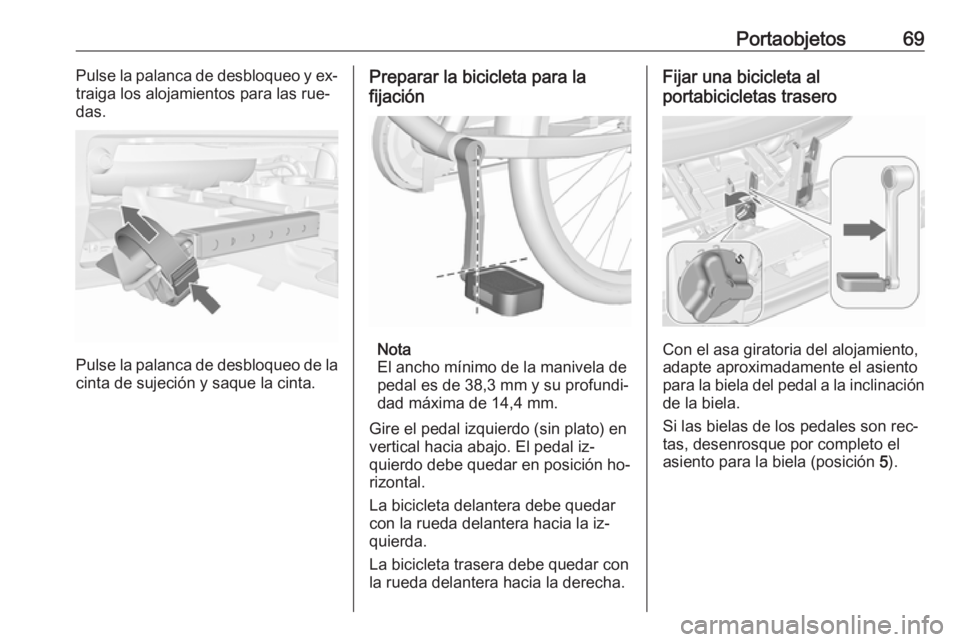

Portaobjetos69Pulse la palanca de desbloqueo y ex‐
traiga los alojamientos para las rue‐
das.
Pulse la palanca de desbloqueo de la
cinta de sujeción y saque la cinta.
Preparar la bicicleta para la
fijación
Nota
El ancho mínimo de la manivela de
pedal es de 38,3 mm y su profundi‐
dad máxima de 14,4 mm.
Gire el pedal izquierdo (sin plato) en
vertical hacia abajo. El pedal iz‐
quierdo debe quedar en posición ho‐
rizontal.
La bicicleta delantera debe quedar con la rueda delantera hacia la iz‐
quierda.
La bicicleta trasera debe quedar con
la rueda delantera hacia la derecha.
Fijar una bicicleta al
portabicicletas trasero
Con el asa giratoria del alojamiento,
adapte aproximadamente el asiento
para la biela del pedal a la inclinación de la biela.
Si las bielas de los pedales son rec‐ tas, desenrosque por completo el
asiento para la biela (posición 5).

70Portaobjetos

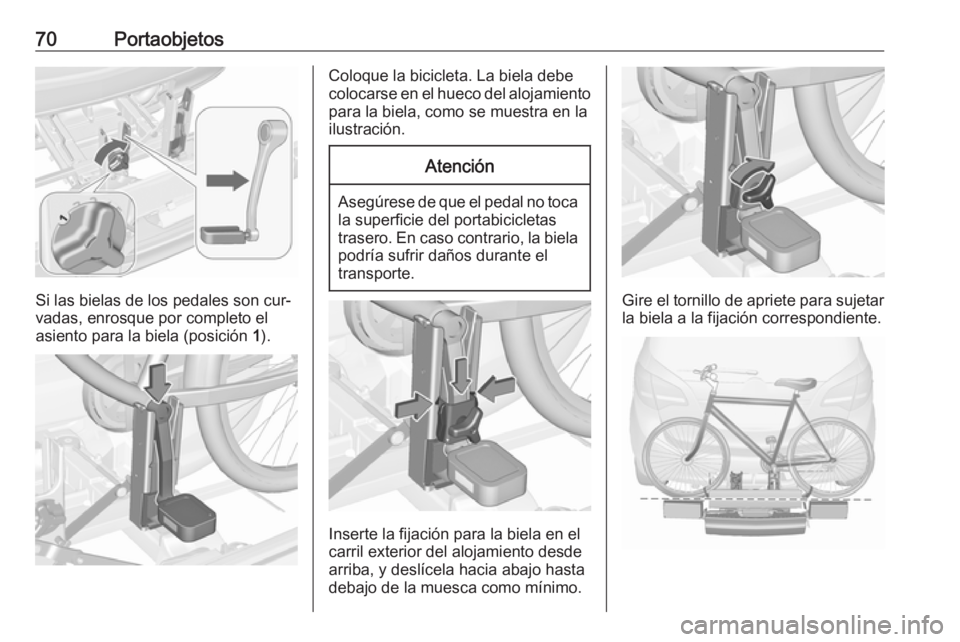

Si las bielas de los pedales son cur‐
vadas, enrosque por completo el asiento para la biela (posición 1).
Coloque la bicicleta. La biela debe
colocarse en el hueco del alojamiento para la biela, como se muestra en la
ilustración.Atención
Asegúrese de que el pedal no toca
la superficie del portabicicletas
trasero. En caso contrario, la biela podría sufrir daños durante el
transporte.
Inserte la fijación para la biela en el
carril exterior del alojamiento desde
arriba, y deslícela hacia abajo hasta
debajo de la muesca como mínimo.
Gire el tornillo de apriete para sujetar la biela a la fijación correspondiente.

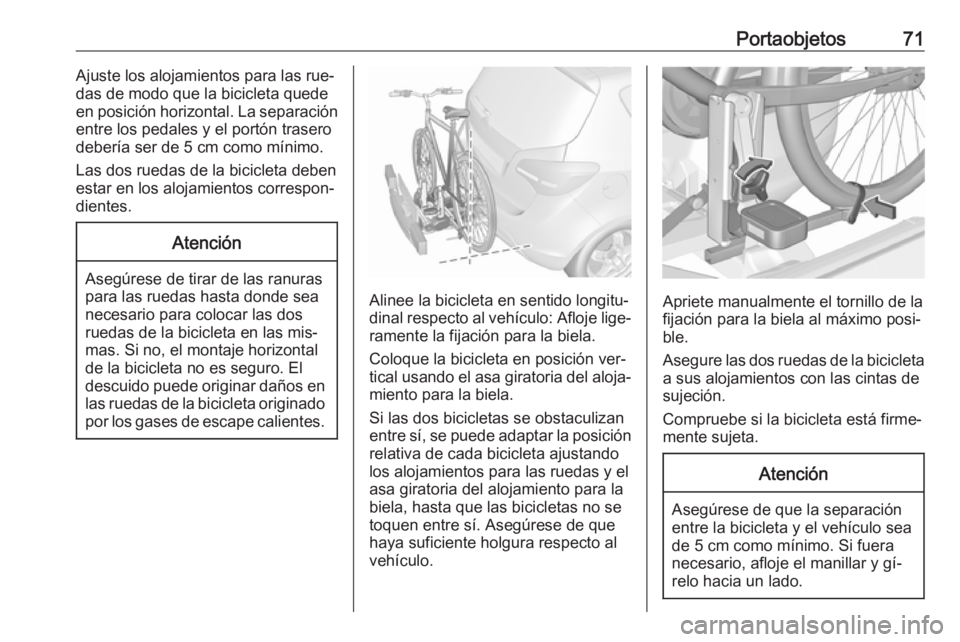

Portaobjetos71Ajuste los alojamientos para las rue‐
das de modo que la bicicleta quede
en posición horizontal. La separación
entre los pedales y el portón trasero
debería ser de 5 cm como mínimo.
Las dos ruedas de la bicicleta deben
estar en los alojamientos correspon‐
dientes.Atención
Asegúrese de tirar de las ranuras
para las ruedas hasta donde sea
necesario para colocar las dos
ruedas de la bicicleta en las mis‐
mas. Si no, el montaje horizontal
de la bicicleta no es seguro. El
descuido puede originar daños en las ruedas de la bicicleta originado por los gases de escape calientes.
Alinee la bicicleta en sentido longitu‐
dinal respecto al vehículo: Afloje lige‐ ramente la fijación para la biela.
Coloque la bicicleta en posición ver‐
tical usando el asa giratoria del aloja‐ miento para la biela.
Si las dos bicicletas se obstaculizan
entre sí, se puede adaptar la posición
relativa de cada bicicleta ajustando
los alojamientos para las ruedas y el
asa giratoria del alojamiento para la
biela, hasta que las bicicletas no se
toquen entre sí. Asegúrese de que
haya suficiente holgura respecto al
vehículo.Apriete manualmente el tornillo de la
fijación para la biela al máximo posi‐
ble.
Asegure las dos ruedas de la bicicleta a sus alojamientos con las cintas de
sujeción.
Compruebe si la bicicleta está firme‐
mente sujeta.
Atención
Asegúrese de que la separación
entre la bicicleta y el vehículo sea
de 5 cm como mínimo. Si fuera
necesario, afloje el manillar y gí‐ relo hacia un lado.

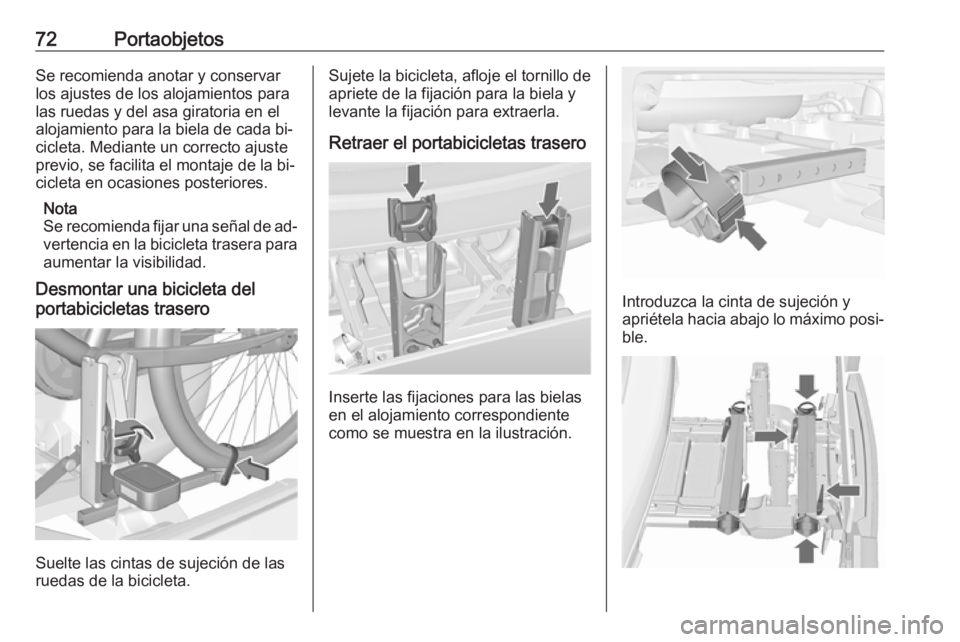

72PortaobjetosSe recomienda anotar y conservar
los ajustes de los alojamientos para
las ruedas y del asa giratoria en el
alojamiento para la biela de cada bi‐
cicleta. Mediante un correcto ajuste
previo, se facilita el montaje de la bi‐
cicleta en ocasiones posteriores.
Nota
Se recomienda fijar una señal de ad‐ vertencia en la bicicleta trasera para
aumentar la visibilidad.
Desmontar una bicicleta del
portabicicletas trasero
Suelte las cintas de sujeción de las
ruedas de la bicicleta.
Sujete la bicicleta, afloje el tornillo de apriete de la fijación para la biela y
levante la fijación para extraerla.
Retraer el portabicicletas trasero
Inserte las fijaciones para las bielas
en el alojamiento correspondiente
como se muestra en la ilustración.
Introduzca la cinta de sujeción y
apriétela hacia abajo lo máximo posi‐ ble.

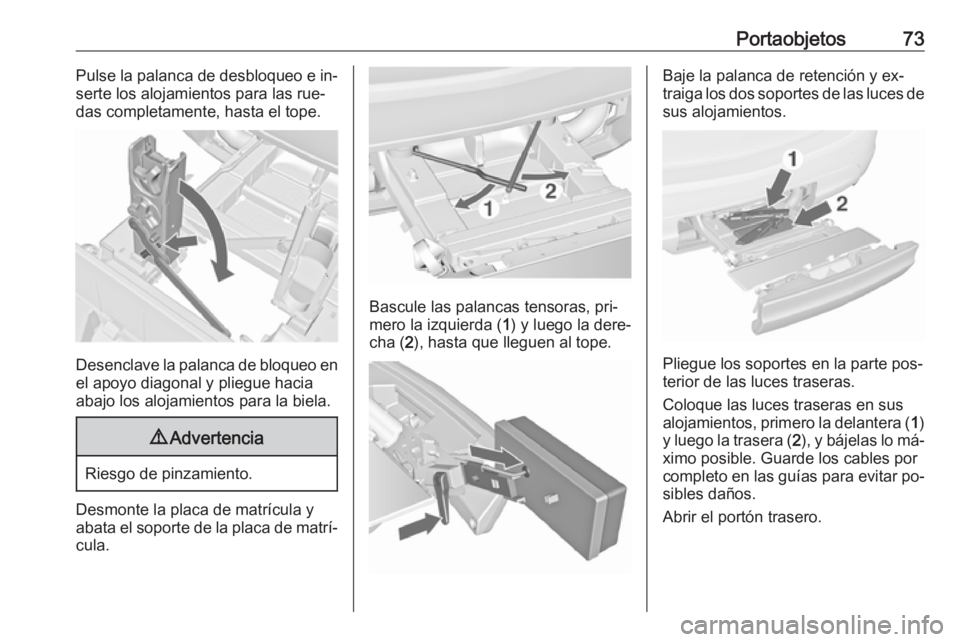

Portaobjetos73Pulse la palanca de desbloqueo e in‐serte los alojamientos para las rue‐
das completamente, hasta el tope.
Desenclave la palanca de bloqueo en
el apoyo diagonal y pliegue hacia abajo los alojamientos para la biela.
9 Advertencia
Riesgo de pinzamiento.
Desmonte la placa de matrícula y
abata el soporte de la placa de matrí‐ cula.
Bascule las palancas tensoras, pri‐
mero la izquierda ( 1) y luego la dere‐
cha ( 2), hasta que lleguen al tope.
Baje la palanca de retención y ex‐
traiga los dos soportes de las luces de sus alojamientos.
Pliegue los soportes en la parte pos‐
terior de las luces traseras.
Coloque las luces traseras en sus
alojamientos, primero la delantera ( 1)
y luego la trasera ( 2), y bájelas lo má‐
ximo posible. Guarde los cables por
completo en las guías para evitar po‐ sibles daños.
Abrir el portón trasero.

74Portaobjetos

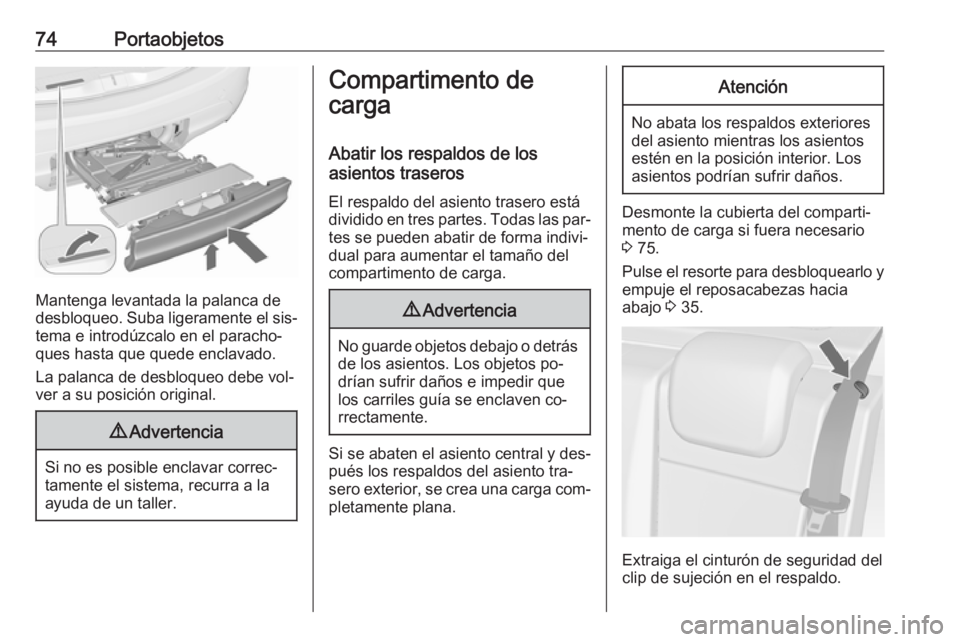

Mantenga levantada la palanca de
desbloqueo. Suba ligeramente el sis‐ tema e introdúzcalo en el paracho‐
ques hasta que quede enclavado.
La palanca de desbloqueo debe vol‐
ver a su posición original.
9 Advertencia
Si no es posible enclavar correc‐
tamente el sistema, recurra a la
ayuda de un taller.
Compartimento de
carga
Abatir los respaldos de los
asientos traseros
El respaldo del asiento trasero está
dividido en tres partes. Todas las par‐ tes se pueden abatir de forma indivi‐
dual para aumentar el tamaño del
compartimento de carga.9 Advertencia
No guarde objetos debajo o detrás
de los asientos. Los objetos po‐
drían sufrir daños e impedir que
los carriles guía se enclaven co‐
rrectamente.
Si se abaten el asiento central y des‐ pués los respaldos del asiento tra‐sero exterior, se crea una carga com‐
pletamente plana.
Atención
No abata los respaldos exteriores
del asiento mientras los asientos
estén en la posición interior. Los
asientos podrían sufrir daños.
Desmonte la cubierta del comparti‐
mento de carga si fuera necesario
3 75.
Pulse el resorte para desbloquearlo y empuje el reposacabezas hacia
abajo 3 35.
Extraiga el cinturón de seguridad del
clip de sujeción en el respaldo.

Portaobjetos75

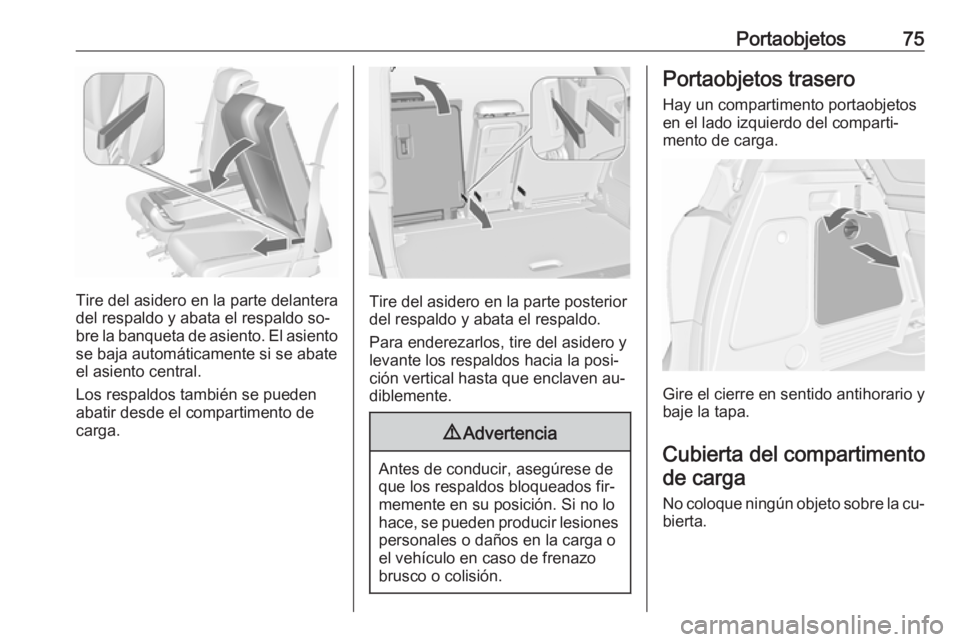

Tire del asidero en la parte delantera
del respaldo y abata el respaldo so‐
bre la banqueta de asiento. El asiento
se baja automáticamente si se abate
el asiento central.
Los respaldos también se pueden
abatir desde el compartimento de
carga.Tire del asidero en la parte posterior
del respaldo y abata el respaldo.
Para enderezarlos, tire del asidero y
levante los respaldos hacia la posi‐
ción vertical hasta que enclaven au‐
diblemente.
9 Advertencia
Antes de conducir, asegúrese de
que los respaldos bloqueados fir‐
memente en su posición. Si no lo hace, se pueden producir lesiones personales o daños en la carga o
el vehículo en caso de frenazo
brusco o colisión.
Portaobjetos trasero
Hay un compartimento portaobjetos
en el lado izquierdo del comparti‐
mento de carga.
Gire el cierre en sentido antihorario y
baje la tapa.
Cubierta del compartimento de carga
No coloque ningún objeto sobre la cu‐ bierta.

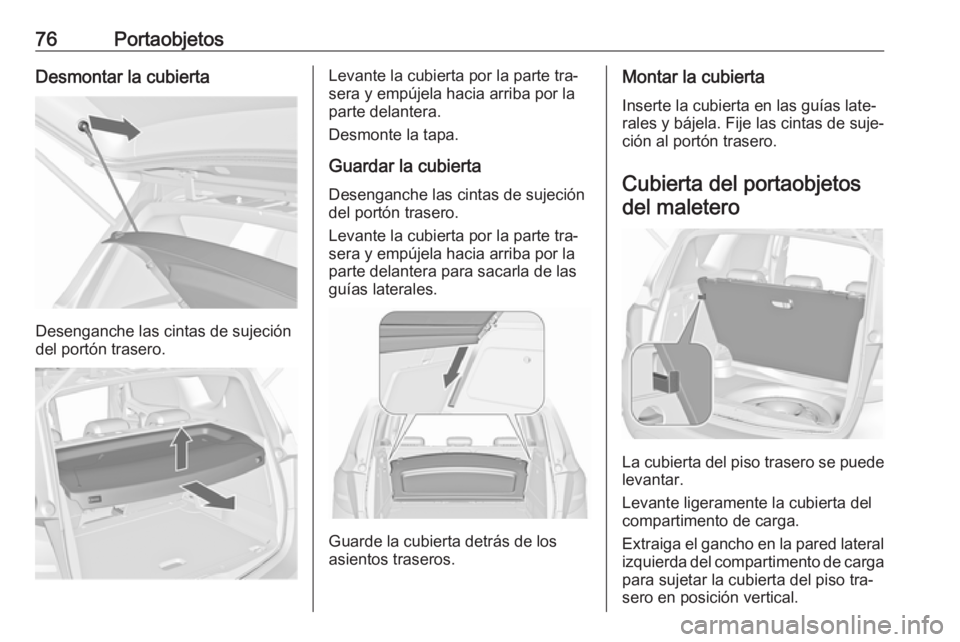

76PortaobjetosDesmontar la cubierta
Desenganche las cintas de sujeción
del portón trasero.
Levante la cubierta por la parte tra‐
sera y empújela hacia arriba por la
parte delantera.
Desmonte la tapa.
Guardar la cubierta Desenganche las cintas de sujeción
del portón trasero.
Levante la cubierta por la parte tra‐
sera y empújela hacia arriba por la
parte delantera para sacarla de las
guías laterales.
Guarde la cubierta detrás de los
asientos traseros.
Montar la cubierta
Inserte la cubierta en las guías late‐
rales y bájela. Fije las cintas de suje‐
ción al portón trasero.
Cubierta del portaobjetosdel maletero
La cubierta del piso trasero se puede
levantar.
Levante ligeramente la cubierta del
compartimento de carga.
Extraiga el gancho en la pared lateral izquierda del compartimento de carga
para sujetar la cubierta del piso tra‐
sero en posición vertical.

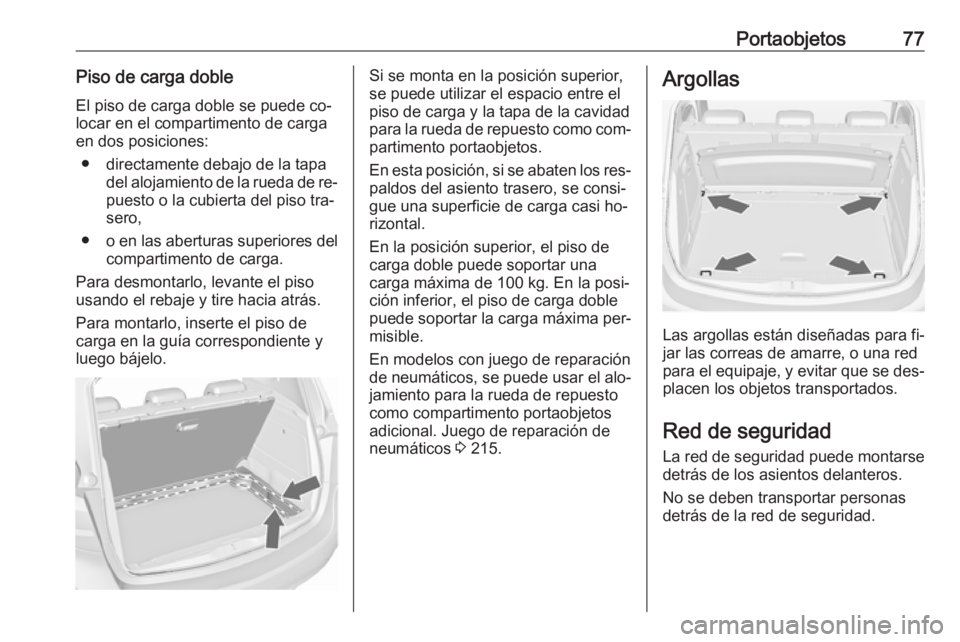

Portaobjetos77Piso de carga doble
El piso de carga doble se puede co‐
locar en el compartimento de carga en dos posiciones:
● directamente debajo de la tapa del alojamiento de la rueda de re‐
puesto o la cubierta del piso tra‐ sero,
● o en las aberturas superiores del
compartimento de carga.
Para desmontarlo, levante el piso
usando el rebaje y tire hacia atrás.
Para montarlo, inserte el piso de
carga en la guía correspondiente y
luego bájelo.Si se monta en la posición superior,
se puede utilizar el espacio entre el
piso de carga y la tapa de la cavidad
para la rueda de repuesto como com‐ partimento portaobjetos.
En esta posición, si se abaten los res‐
paldos del asiento trasero, se consi‐
gue una superficie de carga casi ho‐
rizontal.
En la posición superior, el piso de carga doble puede soportar una
carga máxima de 100 kg. En la posi‐
ción inferior, el piso de carga doble puede soportar la carga máxima per‐
misible.
En modelos con juego de reparación
de neumáticos, se puede usar el alo‐
jamiento para la rueda de repuesto
como compartimento portaobjetos
adicional. Juego de reparación de
neumáticos 3 215.Argollas
Las argollas están diseñadas para fi‐
jar las correas de amarre, o una red
para el equipaje, y evitar que se des‐
placen los objetos transportados.
Red de seguridad
La red de seguridad puede montarse detrás de los asientos delanteros.
No se deben transportar personas
detrás de la red de seguridad.

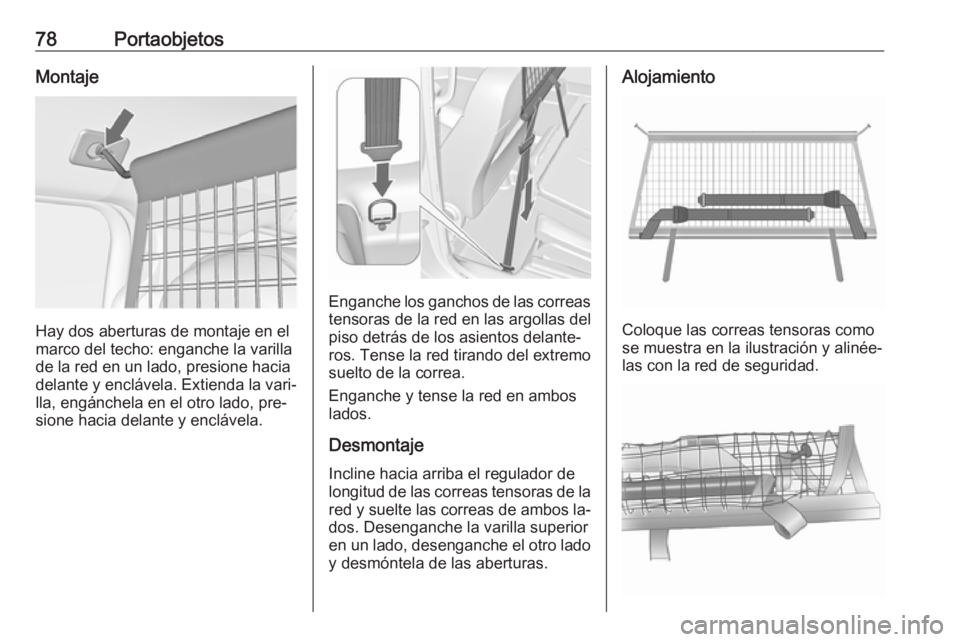

78PortaobjetosMontaje
Hay dos aberturas de montaje en el
marco del techo: enganche la varilla de la red en un lado, presione hacia
delante y enclávela. Extienda la vari‐
lla, engánchela en el otro lado, pre‐
sione hacia delante y enclávela.
Enganche los ganchos de las correas
tensoras de la red en las argollas del
piso detrás de los asientos delante‐
ros. Tense la red tirando del extremo
suelto de la correa.
Enganche y tense la red en ambos
lados.
Desmontaje
Incline hacia arriba el regulador de
longitud de las correas tensoras de la
red y suelte las correas de ambos la‐ dos. Desenganche la varilla superioren un lado, desenganche el otro lado y desmóntela de las aberturas.
Alojamiento
Coloque las correas tensoras como
se muestra en la ilustración y alinée‐
las con la red de seguridad.
