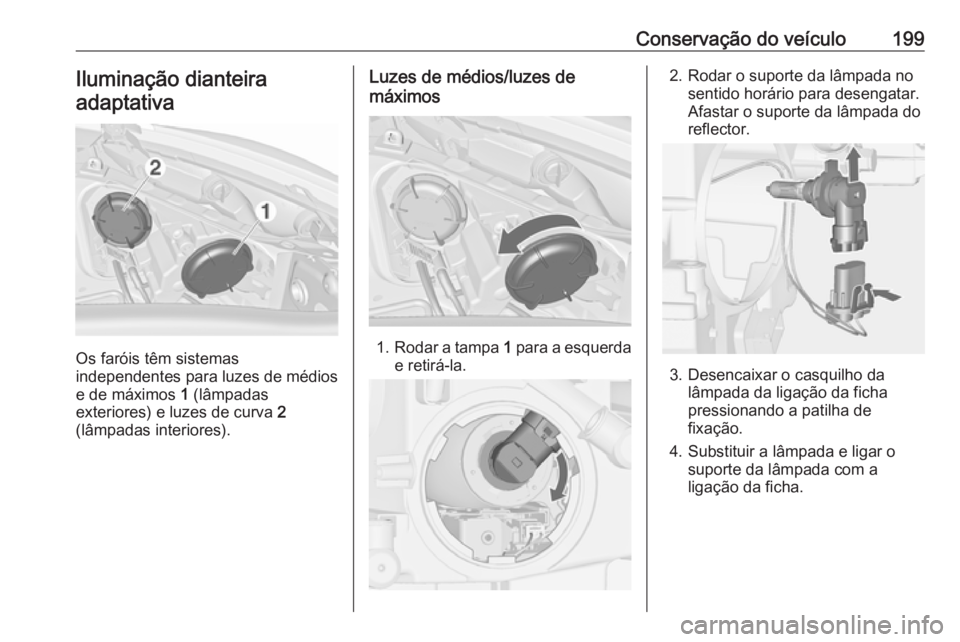

Conservação do veículo199Iluminação dianteiraadaptativa
Os faróis têm sistemas
independentes para luzes de médios e de máximos 1 (lâmpadas
exteriores) e luzes de curva 2
(lâmpadas interiores).
Luzes de médios/luzes de
máximos
1. Rodar a tampa 1 para a esquerda
e retirá-la.
2. Rodar o suporte da lâmpada no sentido horário para desengatar.
Afastar o suporte da lâmpada do reflector.
3. Desencaixar o casquilho da lâmpada da ligação da ficha
pressionando a patilha de
fixação.
4. Substituir a lâmpada e ligar o suporte da lâmpada com a
ligação da ficha.

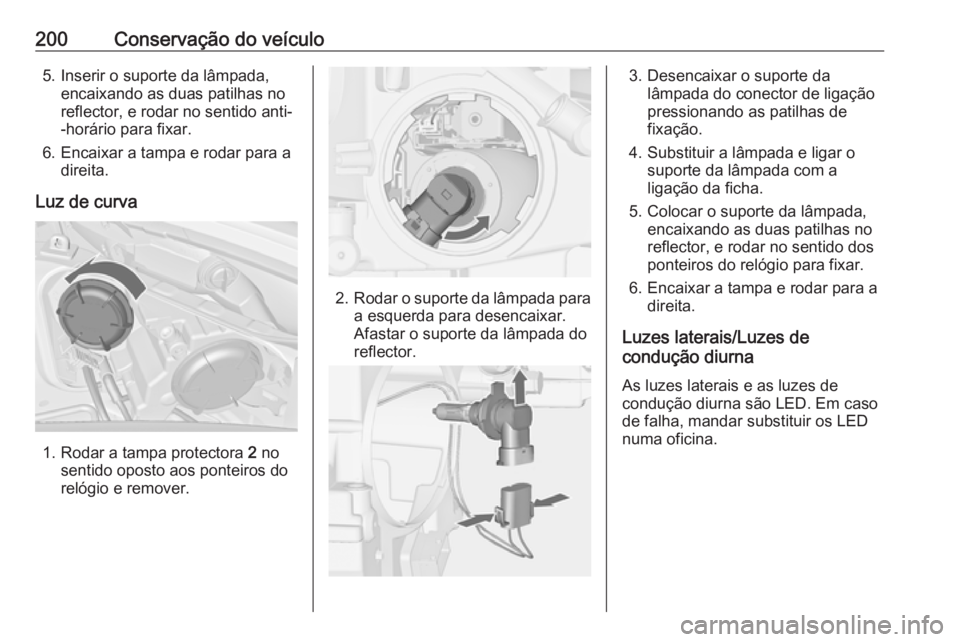

200Conservação do veículo5. Inserir o suporte da lâmpada,encaixando as duas patilhas no
reflector, e rodar no sentido anti-
-horário para fixar.
6. Encaixar a tampa e rodar para a direita.
Luz de curva
1. Rodar a tampa protectora 2 no
sentido oposto aos ponteiros do
relógio e remover.
2. Rodar o suporte da lâmpada para
a esquerda para desencaixar.
Afastar o suporte da lâmpada do reflector.
3. Desencaixar o suporte da lâmpada do conector de ligação
pressionando as patilhas de
fixação.
4. Substituir a lâmpada e ligar o suporte da lâmpada com a
ligação da ficha.
5. Colocar o suporte da lâmpada, encaixando as duas patilhas no
reflector, e rodar no sentido dos
ponteiros do relógio para fixar.
6. Encaixar a tampa e rodar para a direita.
Luzes laterais/Luzes de
condução diurna
As luzes laterais e as luzes de
condução diurna são LED. Em caso
de falha, mandar substituir os LED
numa oficina.

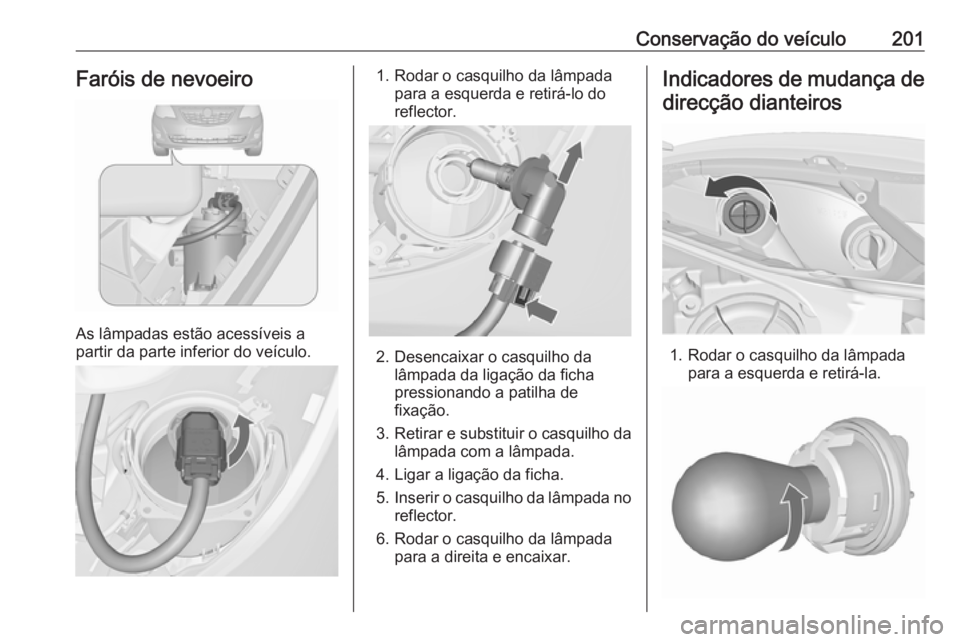

Conservação do veículo201Faróis de nevoeiro
As lâmpadas estão acessíveis a
partir da parte inferior do veículo.
1. Rodar o casquilho da lâmpada para a esquerda e retirá-lo do
reflector.
2. Desencaixar o casquilho da lâmpada da ligação da ficha
pressionando a patilha de
fixação.
3. Retirar e substituir o casquilho da
lâmpada com a lâmpada.
4. Ligar a ligação da ficha.
5. Inserir o casquilho da lâmpada no
reflector.
6. Rodar o casquilho da lâmpada para a direita e encaixar.
Indicadores de mudança de
direcção dianteiros
1. Rodar o casquilho da lâmpada para a esquerda e retirá-la.

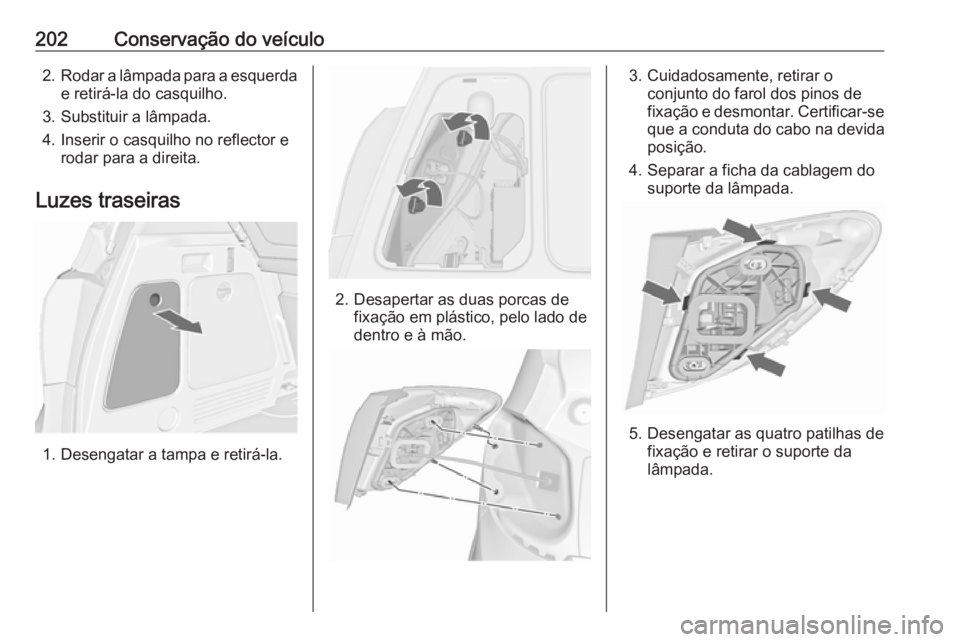

202Conservação do veículo2.Rodar a lâmpada para a esquerda
e retirá-la do casquilho.
3. Substituir a lâmpada.
4. Inserir o casquilho no reflector e rodar para a direita.
Luzes traseiras
1. Desengatar a tampa e retirá-la.
2. Desapertar as duas porcas de fixação em plástico, pelo lado de
dentro e à mão.
3. Cuidadosamente, retirar o conjunto do farol dos pinos de
fixação e desmontar. Certificar-se
que a conduta do cabo na devida
posição.
4. Separar a ficha da cablagem do suporte da lâmpada.
5. Desengatar as quatro patilhas de fixação e retirar o suporte da
lâmpada.

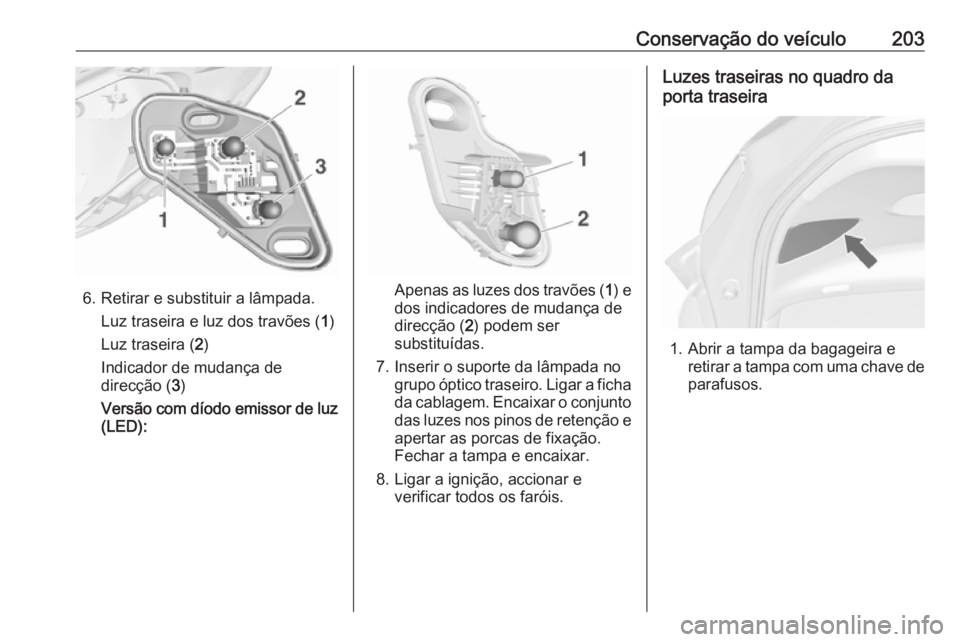

Conservação do veículo203
6. Retirar e substituir a lâmpada.Luz traseira e luz dos travões ( 1)
Luz traseira ( 2)
Indicador de mudança de
direcção ( 3)
Versão com díodo emissor de luz
(LED):Apenas as luzes dos travões ( 1) e
dos indicadores de mudança de
direcção ( 2) podem ser
substituídas.
7. Inserir o suporte da lâmpada no grupo óptico traseiro. Ligar a fichada cablagem. Encaixar o conjunto
das luzes nos pinos de retenção e apertar as porcas de fixação.
Fechar a tampa e encaixar.
8. Ligar a ignição, accionar e verificar todos os faróis.
Luzes traseiras no quadro da
porta traseira
1. Abrir a tampa da bagageira e retirar a tampa com uma chave deparafusos.

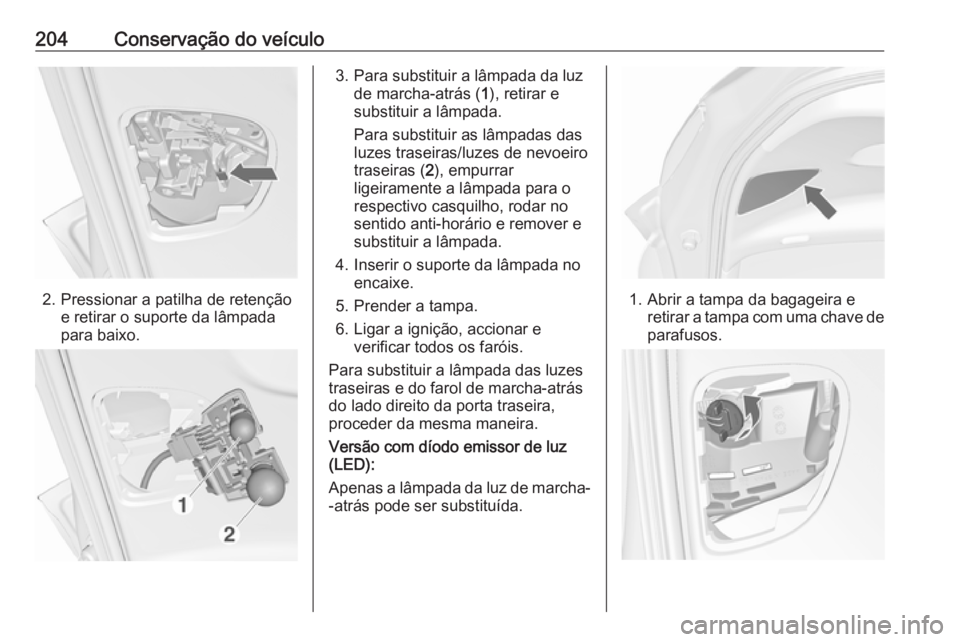

204Conservação do veículo
2. Pressionar a patilha de retençãoe retirar o suporte da lâmpada
para baixo.
3. Para substituir a lâmpada da luz de marcha-atrás ( 1), retirar e
substituir a lâmpada.
Para substituir as lâmpadas das
luzes traseiras/luzes de nevoeiro
traseiras ( 2), empurrar
ligeiramente a lâmpada para o
respectivo casquilho, rodar no
sentido anti-horário e remover e
substituir a lâmpada.
4. Inserir o suporte da lâmpada no encaixe.
5. Prender a tampa.
6. Ligar a ignição, accionar e verificar todos os faróis.
Para substituir a lâmpada das luzes
traseiras e do farol de marcha-atrás
do lado direito da porta traseira,
proceder da mesma maneira.
Versão com díodo emissor de luz
(LED):
Apenas a lâmpada da luz de marcha-
-atrás pode ser substituída.
1. Abrir a tampa da bagageira e retirar a tampa com uma chave deparafusos.

Conservação do veículo2052.Rodar o suporte da lâmpada para
a esquerda para desencaixar.
Retirar o suporte da lâmpada.
3. Para substituir a lâmpada da luz de marcha-atrás, empurrar
ligeiramente a lâmpada para o
respectivo casquilho, rodar no
sentido anti-horário e remover e
substituir a lâmpada.
4. Inserir o suporte da lâmpada e rodar para a direita.
5. Prender a tampa.Indicadores de mudança de
direcção laterais
Para substituir a lâmpada, retire o
respectivo alojamento:
1. No lado esquerdo do veículo, deslizar a lâmpada para frente e
desmontá-la do guarda-lama
dianteiro com a extremidade
traseira.
No lado direito do veículo,
deslizar a lâmpada para trás e
desmontá-la do guarda-lama
dianteiro com a extremidade
dianteira.
2. Rodar o casquilho da lâmpada no
sentido contrário dos ponteiros do relógio e remover do alojamento.
3. Retirar a lâmpada do casquilho e substituí-la.

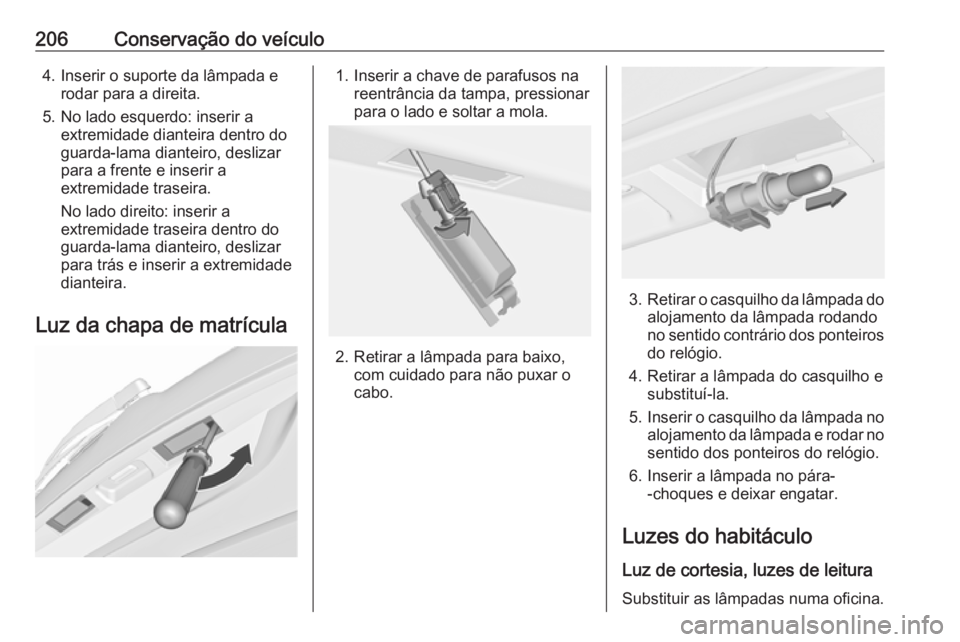

206Conservação do veículo4. Inserir o suporte da lâmpada erodar para a direita.
5. No lado esquerdo: inserir a extremidade dianteira dentro do
guarda-lama dianteiro, deslizar
para a frente e inserir a
extremidade traseira.
No lado direito: inserir a
extremidade traseira dentro do
guarda-lama dianteiro, deslizar
para trás e inserir a extremidade
dianteira.
Luz da chapa de matrícula1. Inserir a chave de parafusos na reentrância da tampa, pressionar
para o lado e soltar a mola.
2. Retirar a lâmpada para baixo, com cuidado para não puxar o
cabo.
3. Retirar o casquilho da lâmpada do
alojamento da lâmpada rodando
no sentido contrário dos ponteiros do relógio.
4. Retirar a lâmpada do casquilho e substituí-la.
5. Inserir o casquilho da lâmpada no
alojamento da lâmpada e rodar no
sentido dos ponteiros do relógio.
6. Inserir a lâmpada no pára- -choques e deixar engatar.
Luzes do habitáculo
Luz de cortesia, luzes de leitura Substituir as lâmpadas numa oficina.

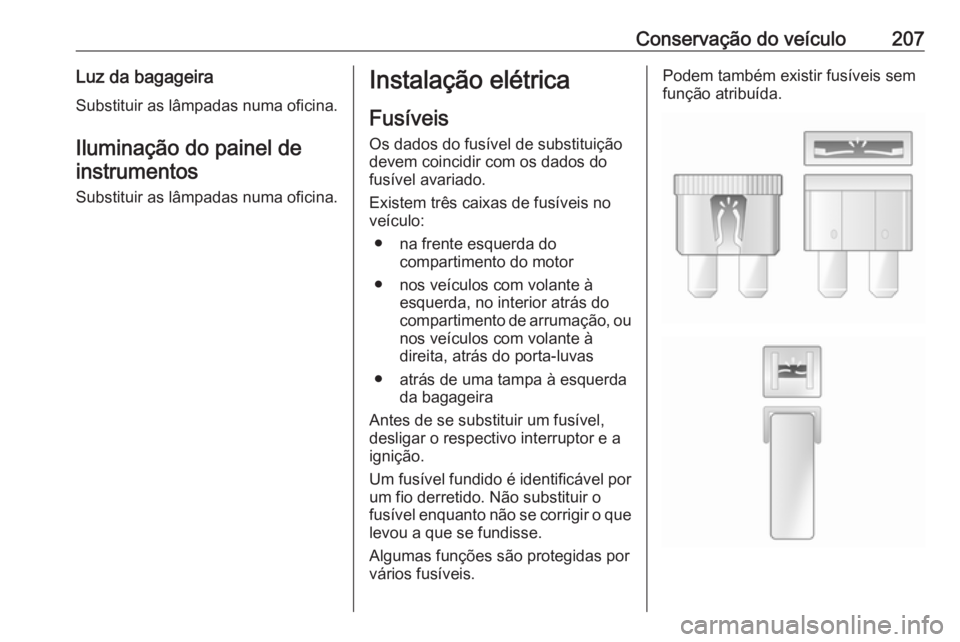

Conservação do veículo207Luz da bagageiraSubstituir as lâmpadas numa oficina.
Iluminação do painel de instrumentos
Substituir as lâmpadas numa oficina.Instalação elétrica
Fusíveis
Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem três caixas de fusíveis no
veículo:
● na frente esquerda do compartimento do motor
● nos veículos com volante à esquerda, no interior atrás do
compartimento de arrumação, ou nos veículos com volante à
direita, atrás do porta-luvas
● atrás de uma tampa à esquerda da bagageira
Antes de se substituir um fusível,
desligar o respectivo interruptor e a ignição.
Um fusível fundido é identificável por
um fio derretido. Não substituir o
fusível enquanto não se corrigir o que
levou a que se fundisse.
Algumas funções são protegidas por vários fusíveis.Podem também existir fusíveis sem
função atribuída.

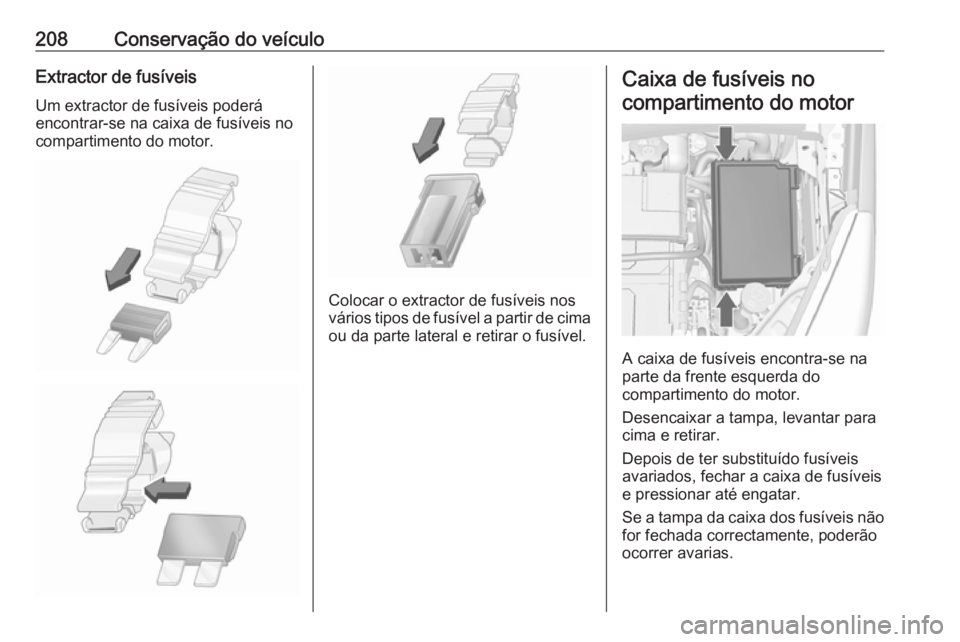

208Conservação do veículoExtractor de fusíveisUm extractor de fusíveis poderá
encontrar-se na caixa de fusíveis no
compartimento do motor.
Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
ou da parte lateral e retirar o fusível.
Caixa de fusíveis no
compartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desencaixar a tampa, levantar para
cima e retirar.
Depois de ter substituído fusíveis
avariados, fechar a caixa de fusíveis
e pressionar até engatar.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.
