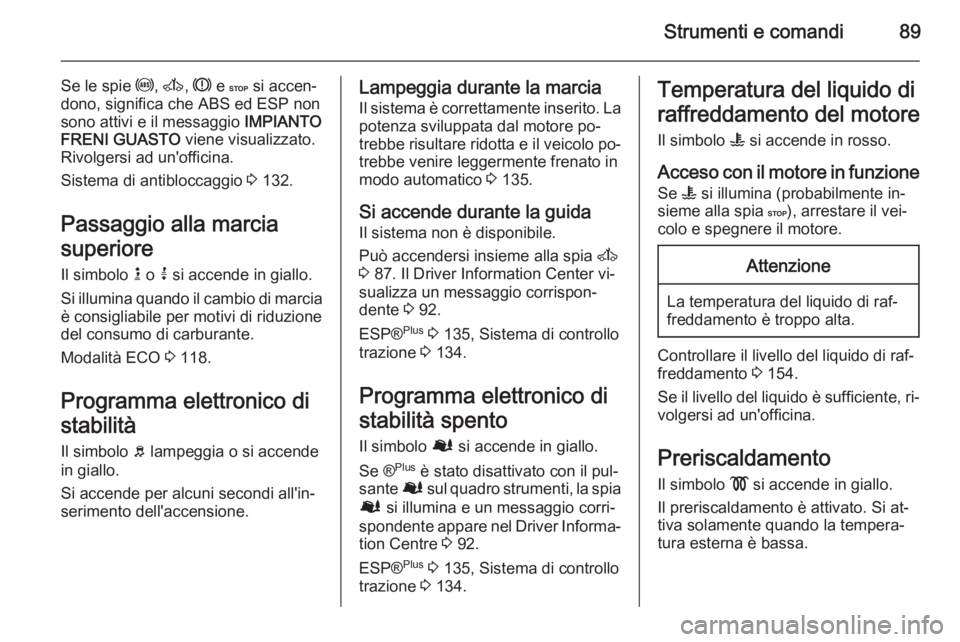

Strumenti e comandi89
Se le spie u, A , R e C si accen‐
dono, significa che ABS ed ESP non
sono attivi e il messaggio IMPIANTO
FRENI GUASTO viene visualizzato.
Rivolgersi ad un'officina.
Sistema di antibloccaggio 3 132.
Passaggio alla marcia
superiore
Il simbolo k o j si accende in giallo.
Si illumina quando il cambio di marcia
è consigliabile per motivi di riduzione
del consumo di carburante.
Modalità ECO 3 118.
Programma elettronico di
stabilità Il simbolo b lampeggia o si accende
in giallo.
Si accende per alcuni secondi all'in‐
serimento dell'accensione.Lampeggia durante la marcia
Il sistema è correttamente inserito. La potenza sviluppata dal motore po‐
trebbe risultare ridotta e il veicolo po‐
trebbe venire leggermente frenato in
modo automatico 3 135.
Si accende durante la guida Il sistema non è disponibile.
Può accendersi insieme alla spia A
3 87. Il Driver Information Center vi‐
sualizza un messaggio corrispon‐
dente 3 92.
ESP® Plus
3 135, Sistema di controllo
trazione 3 134.
Programma elettronico di
stabilità spento
Il simbolo Ø si accende in giallo.
Se ® Plus
è stato disattivato con il pul‐
sante Ø sul quadro strumenti, la spia
Ø si illumina e un messaggio corri‐
spondente appare nel Driver Informa‐
tion Centre 3 92.
ESP® Plus
3 135, Sistema di controllo
trazione 3 134.Temperatura del liquido di
raffreddamento del motore Il simbolo W si accende in rosso.
Acceso con il motore in funzione
Se W si illumina (probabilmente in‐
sieme alla spia C), arrestare il vei‐
colo e spegnere il motore.Attenzione
La temperatura del liquido di raf‐
freddamento è troppo alta.
Controllare il livello del liquido di raf‐
freddamento 3 154.
Se il livello del liquido è sufficiente, ri‐ volgersi ad un'officina.
Preriscaldamento Il simbolo ! si accende in giallo.
Il preriscaldamento è attivato. Si at‐
tiva solamente quando la tempera‐
tura esterna è bassa.

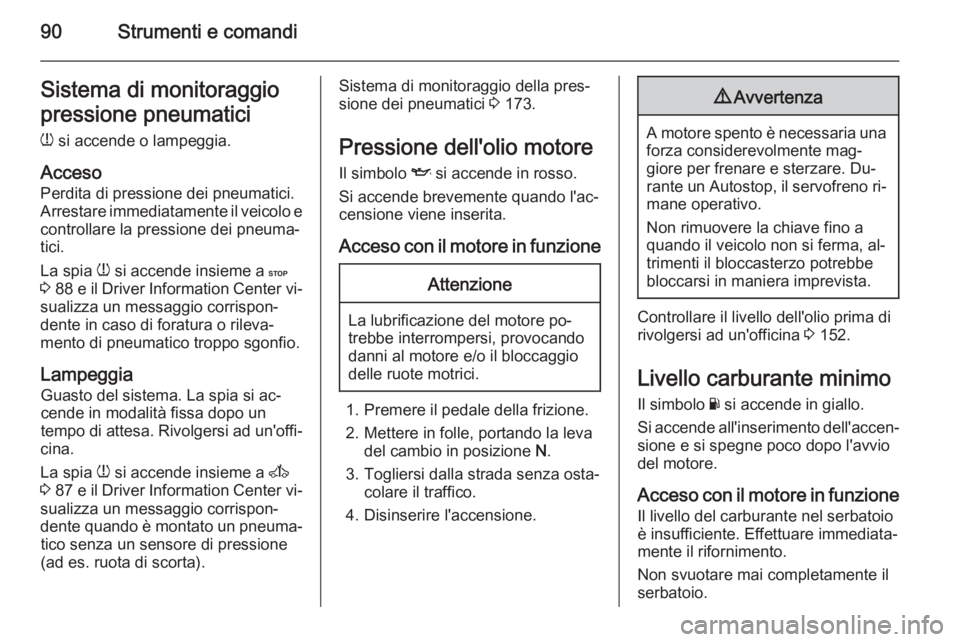

90Strumenti e comandiSistema di monitoraggio
pressione pneumatici
w si accende o lampeggia.
Acceso Perdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e
controllare la pressione dei pneuma‐ tici.
La spia w si accende insieme a C
3 88 e il Driver Information Center vi‐
sualizza un messaggio corrispon‐
dente in caso di foratura o rileva‐
mento di pneumatico troppo sgonfio.
Lampeggia Guasto del sistema. La spia si ac‐
cende in modalità fissa dopo un
tempo di attesa. Rivolgersi ad un'offi‐
cina.
La spia w si accende insieme a A
3 87 e il Driver Information Center vi‐
sualizza un messaggio corrispon‐
dente quando è montato un pneuma‐
tico senza un sensore di pressione
(ad es. ruota di scorta).Sistema di monitoraggio della pres‐
sione dei pneumatici 3 173.
Pressione dell'olio motore
Il simbolo I si accende in rosso.
Si accende brevemente quando l'ac‐
censione viene inserita.
Acceso con il motore in funzioneAttenzione
La lubrificazione del motore po‐
trebbe interrompersi, provocando
danni al motore e/o il bloccaggio
delle ruote motrici.
1. Premere il pedale della frizione.
2. Mettere in folle, portando la leva del cambio in posizione N.
3. Togliersi dalla strada senza osta‐ colare il traffico.
4. Disinserire l'accensione.
9 Avvertenza
A motore spento è necessaria una
forza considerevolmente mag‐
giore per frenare e sterzare. Du‐
rante un Autostop, il servofreno ri‐ mane operativo.
Non rimuovere la chiave fino a
quando il veicolo non si ferma, al‐
trimenti il bloccasterzo potrebbe bloccarsi in maniera imprevista.
Controllare il livello dell'olio prima di
rivolgersi ad un'officina 3 152.
Livello carburante minimo
Il simbolo Y si accende in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Il livello del carburante nel serbatoio
è insufficiente. Effettuare immediata‐
mente il rifornimento.
Non svuotare mai completamente il
serbatoio.

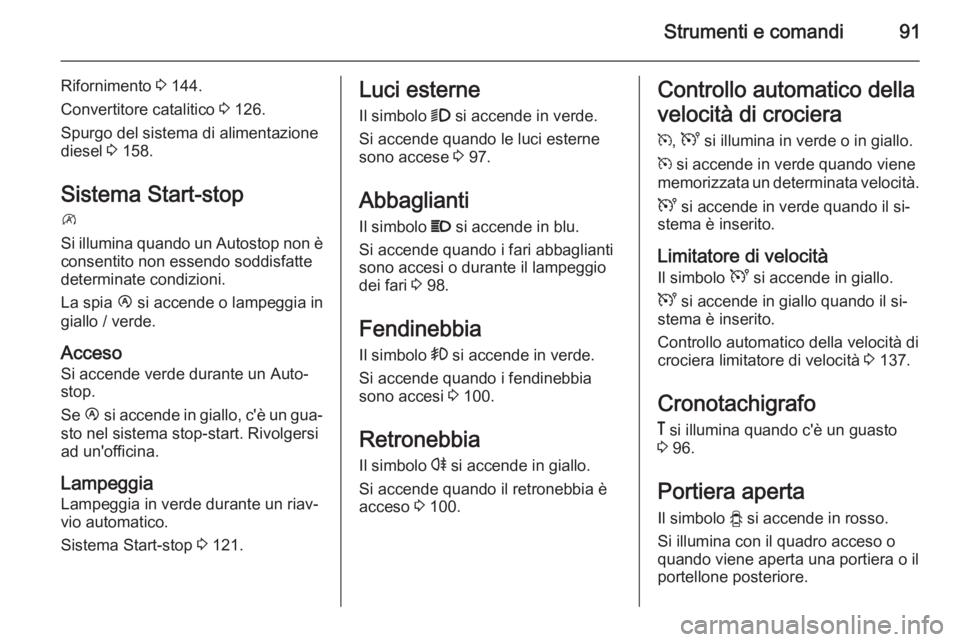

Strumenti e comandi91
Rifornimento 3 144.
Convertitore catalitico 3 126.
Spurgo del sistema di alimentazione diesel 3 158.
Sistema Start-stop
\
Si illumina quando un Autostop non è
consentito non essendo soddisfatte
determinate condizioni.
La spia Ï si accende o lampeggia in
giallo / verde.
Acceso
Si accende verde durante un Auto‐
stop.
Se Ï si accende in giallo, c'è un gua‐
sto nel sistema stop-start. Rivolgersi
ad un'officina.
Lampeggia
Lampeggia in verde durante un riav‐
vio automatico.
Sistema Start-stop 3 121.Luci esterne
Il simbolo 9 si accende in verde.
Si accende quando le luci esterne
sono accese 3 97.
Abbaglianti
Il simbolo P si accende in blu.
Si accende quando i fari abbaglianti sono accesi o durante il lampeggio
dei fari 3 98.
Fendinebbia Il simbolo > si accende in verde.
Si accende quando i fendinebbia
sono accesi 3 100.
Retronebbia Il simbolo r si accende in giallo.
Si accende quando il retronebbia è
acceso 3 100.Controllo automatico della
velocità di crociera
m , U si illumina in verde o in giallo.
m si accende in verde quando viene
memorizzata un determinata velocità.
U si accende in verde quando il si‐
stema è inserito.
Limitatore di velocità
Il simbolo U si accende in giallo.
U si accende in giallo quando il si‐
stema è inserito.
Controllo automatico della velocità di crociera limitatore di velocità 3 137.
Cronotachigrafo
& si illumina quando c'è un guasto
3 96.
Portiera aperta Il simbolo y si accende in rosso.
Si illumina con il quadro acceso o
quando viene aperta una portiera o il
portellone posteriore.

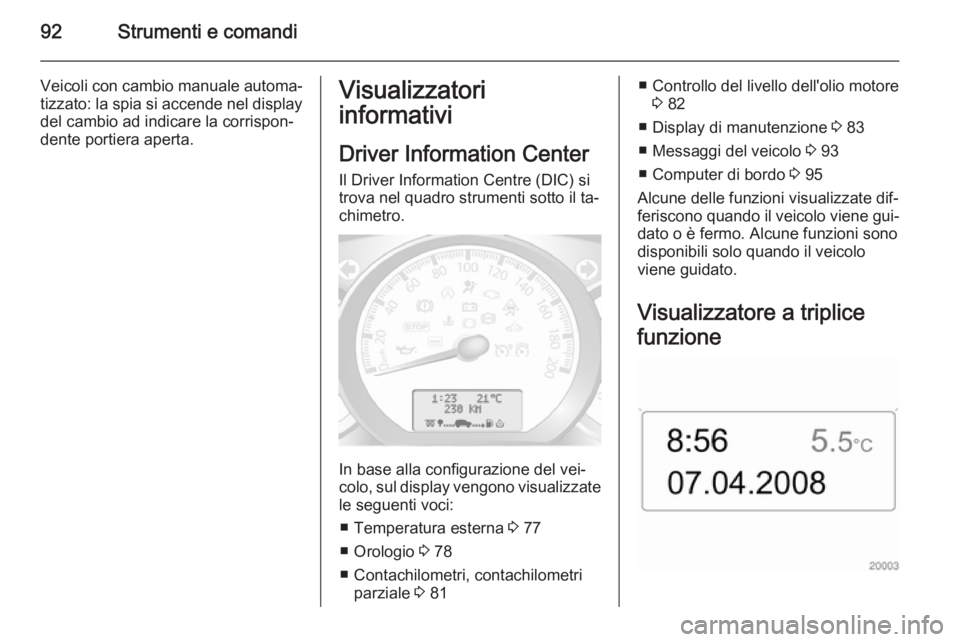

92Strumenti e comandi
Veicoli con cambio manuale automa‐tizzato: la spia si accende nel display
del cambio ad indicare la corrispon‐
dente portiera aperta.Visualizzatori
informativi
Driver Information Center
Il Driver Information Centre (DIC) si
trova nel quadro strumenti sotto il ta‐
chimetro.
In base alla configurazione del vei‐
colo, sul display vengono visualizzate le seguenti voci:
■ Temperatura esterna 3 77
■ Orologio 3 78
■ Contachilometri, contachilometri parziale 3 81
■ Controllo del livello dell'olio motore
3 82
■ Display di manutenzione 3 83
■ Messaggi del veicolo 3 93
■ Computer di bordo 3 95
Alcune delle funzioni visualizzate dif‐
feriscono quando il veicolo viene gui‐
dato o è fermo. Alcune funzioni sono
disponibili solo quando il veicolo
viene guidato.
Visualizzatore a triplice
funzione

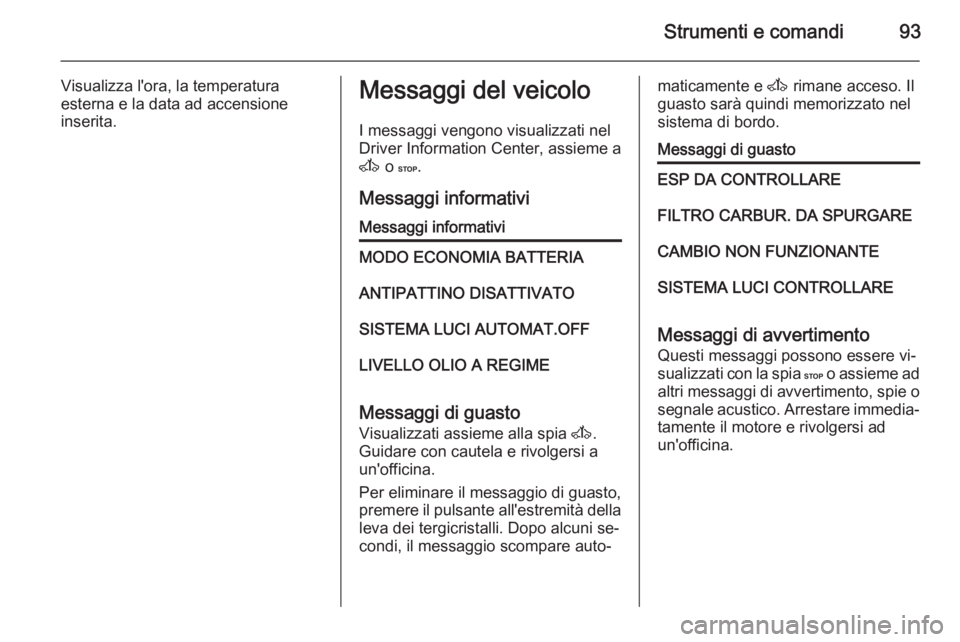

Strumenti e comandi93
Visualizza l'ora, la temperatura
esterna e la data ad accensione
inserita.Messaggi del veicolo
I messaggi vengono visualizzati nel
Driver Information Center, assieme a
A o C .
Messaggi informativiMessaggi informativiMODO ECONOMIA BATTERIAANTIPATTINO DISATTIVATOSISTEMA LUCI AUTOMAT.OFFLIVELLO OLIO A REGIME
Messaggi di guasto
Visualizzati assieme alla spia A.
Guidare con cautela e rivolgersi a
un'officina.
Per eliminare il messaggio di guasto,
premere il pulsante all'estremità della leva dei tergicristalli. Dopo alcuni se‐
condi, il messaggio scompare auto‐
maticamente e A rimane acceso. Il
guasto sarà quindi memorizzato nel
sistema di bordo.Messaggi di guastoESP DA CONTROLLAREFILTRO CARBUR. DA SPURGARECAMBIO NON FUNZIONANTESISTEMA LUCI CONTROLLARE
Messaggi di avvertimento
Questi messaggi possono essere vi‐
sualizzati con la spia C o assieme ad
altri messaggi di avvertimento, spie o segnale acustico. Arrestare immedia‐tamente il motore e rivolgersi ad
un'officina.

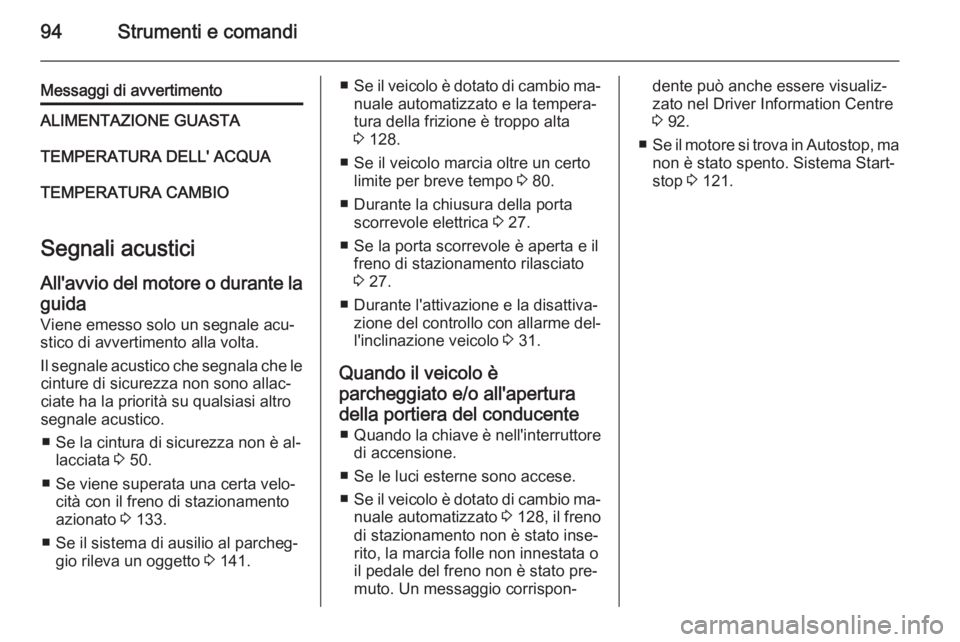

94Strumenti e comandi
Messaggi di avvertimentoALIMENTAZIONE GUASTATEMPERATURA DELL' ACQUATEMPERATURA CAMBIO
Segnali acusticiAll'avvio del motore o durante la
guida
Viene emesso solo un segnale acu‐
stico di avvertimento alla volta.
Il segnale acustico che segnala che le cinture di sicurezza non sono allac‐
ciate ha la priorità su qualsiasi altro
segnale acustico.
■ Se la cintura di sicurezza non è al‐ lacciata 3 50.
■ Se viene superata una certa velo‐ cità con il freno di stazionamento
azionato 3 133.
■ Se il sistema di ausilio al parcheg‐ gio rileva un oggetto 3 141.
■ Se il veicolo è dotato di cambio ma‐
nuale automatizzato e la tempera‐
tura della frizione è troppo alta
3 128.
■ Se il veicolo marcia oltre un certo limite per breve tempo 3 80.
■ Durante la chiusura della porta scorrevole elettrica 3 27.
■ Se la porta scorrevole è aperta e il freno di stazionamento rilasciato
3 27.
■ Durante l'attivazione e la disattiva‐ zione del controllo con allarme del‐l'inclinazione veicolo 3 31.
Quando il veicolo è
parcheggiato e/o all'apertura della portiera del conducente ■ Quando la chiave è nell'interruttore
di accensione.
■ Se le luci esterne sono accese.
■ Se il veicolo è dotato di cambio ma‐
nuale automatizzato 3 128, il freno
di stazionamento non è stato inse‐
rito, la marcia folle non innestata o
il pedale del freno non è stato pre‐
muto. Un messaggio corrispon‐dente può anche essere visualiz‐
zato nel Driver Information Centre
3 92.
■ Se il motore si trova in Autostop, ma
non è stato spento. Sistema Start-
stop 3 121.

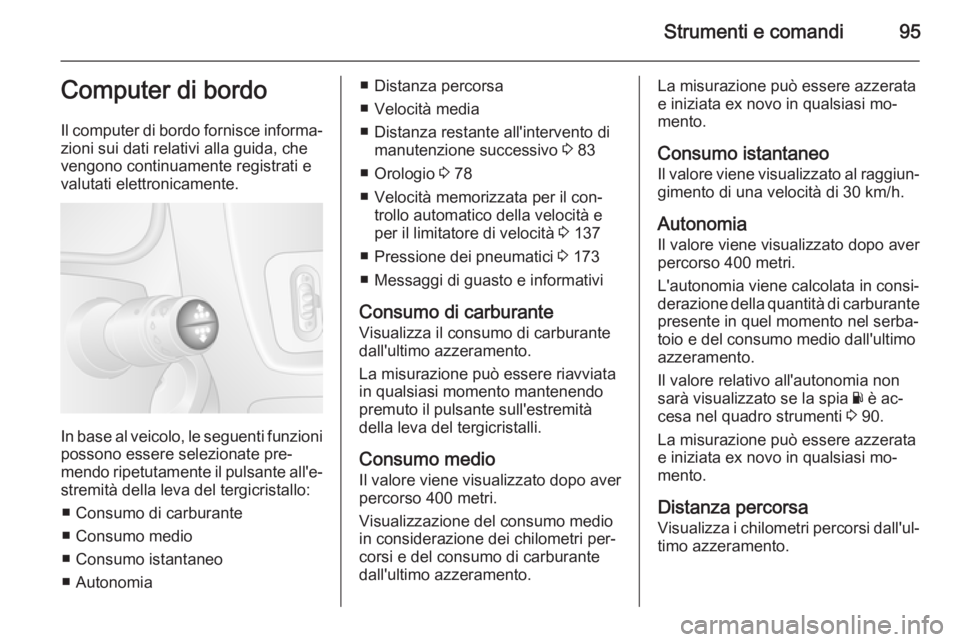

Strumenti e comandi95Computer di bordo
Il computer di bordo fornisce informa‐ zioni sui dati relativi alla guida, che
vengono continuamente registrati e
valutati elettronicamente.
In base al veicolo, le seguenti funzioni
possono essere selezionate pre‐
mendo ripetutamente il pulsante all'e‐ stremità della leva del tergicristallo:
■ Consumo di carburante
■ Consumo medio
■ Consumo istantaneo
■ Autonomia
■ Distanza percorsa
■ Velocità media
■ Distanza restante all'intervento di manutenzione successivo 3 83
■ Orologio 3 78
■ Velocità memorizzata per il con‐ trollo automatico della velocità e
per il limitatore di velocità 3 137
■ Pressione dei pneumatici 3 173
■ Messaggi di guasto e informativi
Consumo di carburante Visualizza il consumo di carburante
dall'ultimo azzeramento.
La misurazione può essere riavviata
in qualsiasi momento mantenendo
premuto il pulsante sull'estremità
della leva del tergicristalli.
Consumo medio
Il valore viene visualizzato dopo aver
percorso 400 metri.
Visualizzazione del consumo medio
in considerazione dei chilometri per‐
corsi e del consumo di carburante
dall'ultimo azzeramento.La misurazione può essere azzerata
e iniziata ex novo in qualsiasi mo‐
mento.
Consumo istantaneo
Il valore viene visualizzato al raggiun‐ gimento di una velocità di 30 km/h.
Autonomia
Il valore viene visualizzato dopo aver
percorso 400 metri.
L'autonomia viene calcolata in consi‐ derazione della quantità di carburante presente in quel momento nel serba‐
toio e del consumo medio dall'ultimo
azzeramento.
Il valore relativo all'autonomia non
sarà visualizzato se la spia Y è ac‐
cesa nel quadro strumenti 3 90.
La misurazione può essere azzerata
e iniziata ex novo in qualsiasi mo‐
mento.
Distanza percorsa
Visualizza i chilometri percorsi dall'ul‐
timo azzeramento.

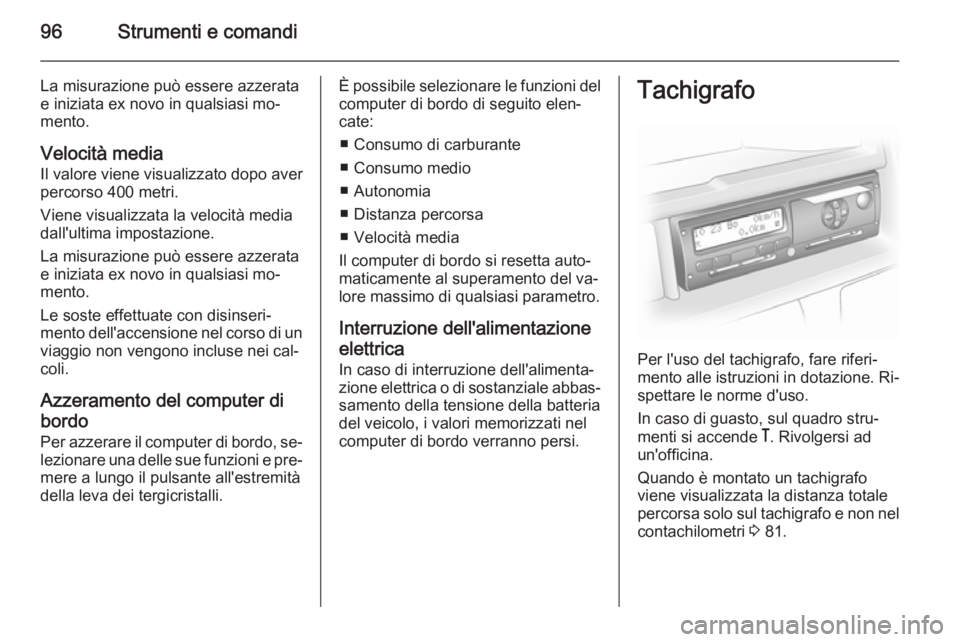

96Strumenti e comandi
La misurazione può essere azzerata
e iniziata ex novo in qualsiasi mo‐
mento.
Velocità media
Il valore viene visualizzato dopo aver
percorso 400 metri.
Viene visualizzata la velocità media
dall'ultima impostazione.
La misurazione può essere azzerata
e iniziata ex novo in qualsiasi mo‐
mento.
Le soste effettuate con disinseri‐
mento dell'accensione nel corso di un
viaggio non vengono incluse nei cal‐
coli.
Azzeramento del computer di
bordo Per azzerare il computer di bordo, se‐ lezionare una delle sue funzioni e pre‐mere a lungo il pulsante all'estremità
della leva dei tergicristalli.È possibile selezionare le funzioni del
computer di bordo di seguito elen‐
cate:
■ Consumo di carburante
■ Consumo medio
■ Autonomia
■ Distanza percorsa
■ Velocità media
Il computer di bordo si resetta auto‐
maticamente al superamento del va‐ lore massimo di qualsiasi parametro.
Interruzione dell'alimentazione elettrica In caso di interruzione dell'alimenta‐
zione elettrica o di sostanziale abbas‐
samento della tensione della batteria
del veicolo, i valori memorizzati nel
computer di bordo verranno persi.Tachigrafo
Per l'uso del tachigrafo, fare riferi‐
mento alle istruzioni in dotazione. Ri‐
spettare le norme d'uso.
In caso di guasto, sul quadro stru‐
menti si accende &. Rivolgersi ad
un'officina.
Quando è montato un tachigrafo
viene visualizzata la distanza totale
percorsa solo sul tachigrafo e non nel
contachilometri 3 81.

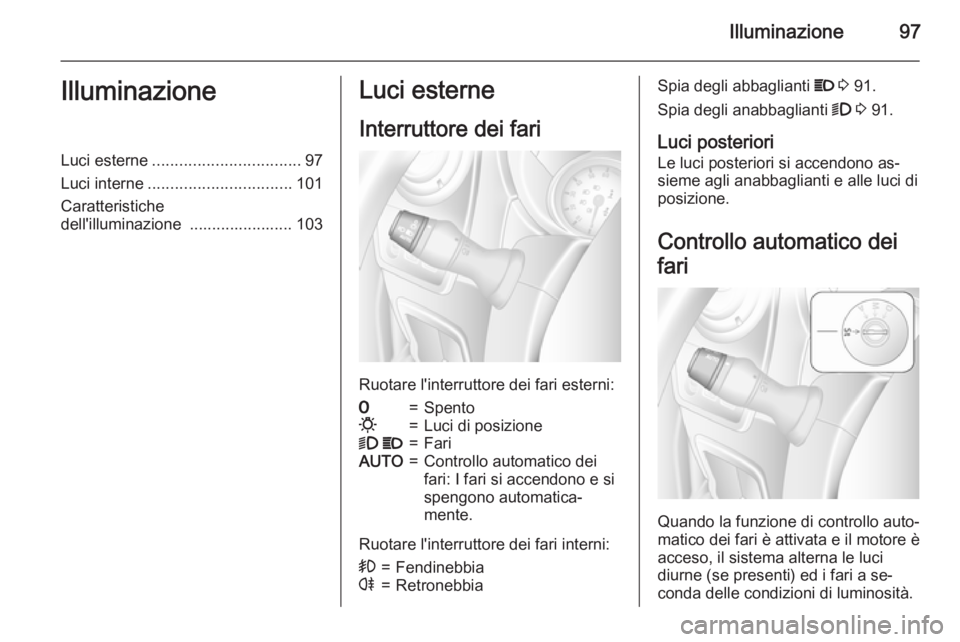

Illuminazione97IlluminazioneLuci esterne................................. 97
Luci interne ................................ 101
Caratteristiche
dell'illuminazione ....................... 103Luci esterne
Interruttore dei fari
Ruotare l'interruttore dei fari esterni:
7=Spento0=Luci di posizione9 P=FariAUTO=Controllo automatico dei
fari: I fari si accendono e si
spengono automatica‐
mente.
Ruotare l'interruttore dei fari interni:
>=Fendinebbiar=RetronebbiaSpia degli abbaglianti P 3 91.
Spia degli anabbaglianti 9 3 91.
Luci posteriori Le luci posteriori si accendono as‐
sieme agli anabbaglianti e alle luci di
posizione.
Controllo automatico dei
fari
Quando la funzione di controllo auto‐
matico dei fari è attivata e il motore è
acceso, il sistema alterna le luci
diurne (se presenti) ed i fari a se‐
conda delle condizioni di luminosità.

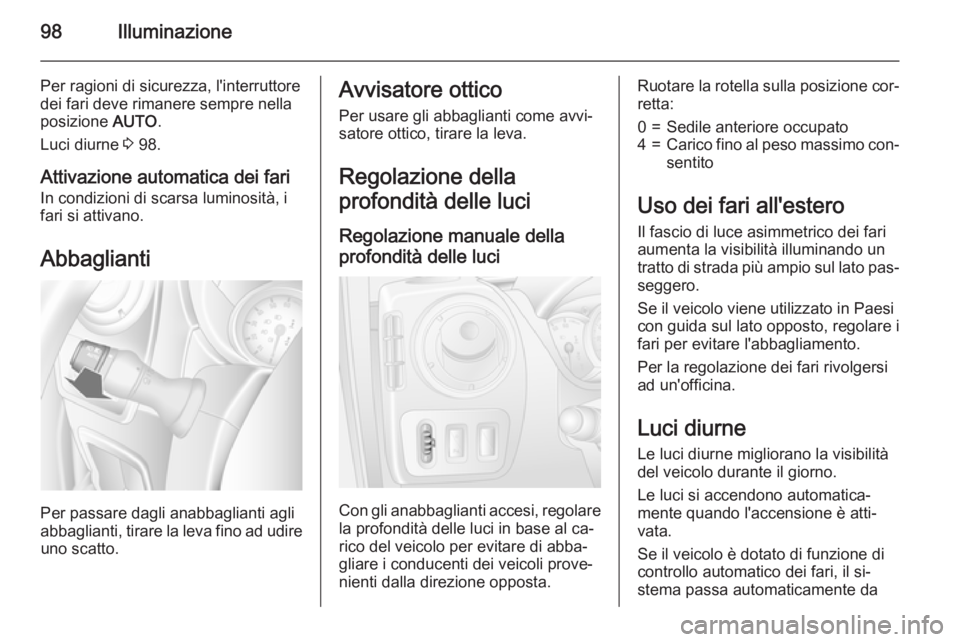

98Illuminazione
Per ragioni di sicurezza, l'interruttore
dei fari deve rimanere sempre nella posizione AUTO.
Luci diurne 3 98.
Attivazione automatica dei fari
In condizioni di scarsa luminosità, i
fari si attivano.
Abbaglianti
Per passare dagli anabbaglianti agli
abbaglianti, tirare la leva fino ad udire uno scatto.
Avvisatore ottico
Per usare gli abbaglianti come avvi‐
satore ottico, tirare la leva.
Regolazione della
profondità delle luci
Regolazione manuale della profondità delle luci
Con gli anabbaglianti accesi, regolare
la profondità delle luci in base al ca‐
rico del veicolo per evitare di abba‐
gliare i conducenti dei veicoli prove‐
nienti dalla direzione opposta.
Ruotare la rotella sulla posizione cor‐ retta:0=Sedile anteriore occupato4=Carico fino al peso massimo con‐sentito
Uso dei fari all'estero
Il fascio di luce asimmetrico dei fari
aumenta la visibilità illuminando un
tratto di strada più ampio sul lato pas‐
seggero.
Se il veicolo viene utilizzato in Paesi
con guida sul lato opposto, regolare i fari per evitare l'abbagliamento.
Per la regolazione dei fari rivolgersi
ad un'officina.
Luci diurneLe luci diurne migliorano la visibilità
del veicolo durante il giorno.
Le luci si accendono automatica‐
mente quando l'accensione è atti‐
vata.
Se il veicolo è dotato di funzione di
controllo automatico dei fari, il si‐
stema passa automaticamente da
