OPEL MOVANO_B 2015.5 Инструкция по эксплуатации (in Russian)

Приборы и средства управления89
Автоматизированная механиче‐
ская коробка передач 3 138.
Индикаторы Описанные ниже индикаторы на
некоторых версиях автомобиля мо‐
гут отсутствовать. Описание рас‐
пространяется на все версии ис‐
полнения приборов. В зависимости
от комплектации автомобиля, рас‐
положение отдельных индикато‐
ров может отличаться. При вклю‐
чении зажигания на короткое
время загорится большинство ин‐
дикаторов, что можно рассматри‐
вать как проверку их работоспособ‐ ности.
Цвета индикаторов обозначают:красный=опасность, важное на‐
поминаниежелтый=предупреждение,
справка, неисправностьзеленый=подтверждение вклю‐
чениясиний=подтверждение вклю‐
чениябелый=подтверждение вклю‐
чения

90Приборы и средства управления

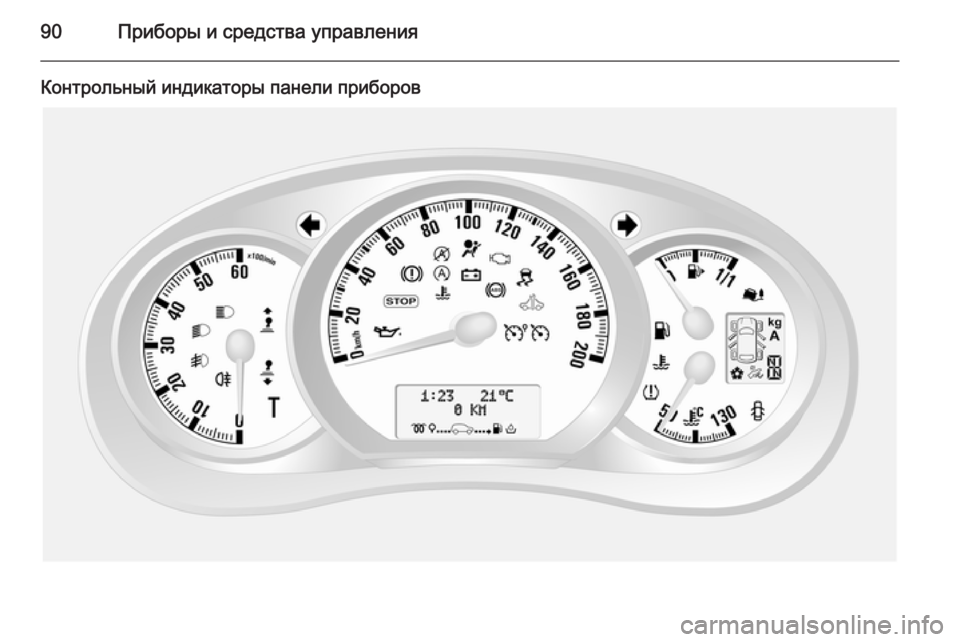

Контрольный индикаторы панели приборов

Приборы и средства управления91
Индикаторы на потолочной
консоли
Указатель поворота
O мигает зеленым светом.
Он мигает при включенных указа‐
телях поворота или при включении
аварийной световой сигнализации.
Быстрое мигание: неисправность
лампы указателя поворота или со‐
ответствующего предохранителя.
При включении указателей пово‐
рота может быть слышен акустиче‐
ский сигнал. Во время езды с при‐
цепом меняется громкость акусти‐
ческого сигнала.
Замена ламп 3 171.
Предохранители 3 180.
Указатели поворота 3 106.
Напоминание о ремне
безопасности Загорается красным светом X.
Если ремень безопасности не за‐
стегнут, индикатор X начинает ми‐
гать после достижения скорости
16 км/ч. В течение примерно
90 секунд звучит предупредитель‐
ный сигнал.
После застегивания ремня без‐
опасности индикатор гаснет.
Трехточечные ремни безопасности
3 53.Надувные подушки
безопасности и
натяжители ремней
безопасности
v горит желтым светом.
При включении зажигания сигнали‐
затор загорается на короткое
время. Если он не включается или
горит во время движения, это ука‐ зывает на неисправность системы
подушек безопасности. Обрати‐
тесь за помощью на станцию тех‐
обслуживания. Надувные подушки
безопасности и преднатяжители
ремней безопасности могут не сра‐ ботать при аварии.
На срабатывание преднатяжите‐
лей ремней безопасности или на‐
дувных подушек безопасности ука‐
зывает горящий индикатор v.

92Приборы и средства управления9Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Преднатяжители ремней безопас‐
ности, система надувных подушек
безопасности 3 51, 3 55.
Отключение надувной
подушки безопасности W горит желтым цветом при вклю‐
чении зажигания и продолжает го‐
реть, если деактивирована воз‐
душная подушка безопасности пе‐
реднего пассажира 3 59.
9 Опасность
Существует смертельная опас‐
ность для ребенка в детском
кресле безопасности при одно‐
временном срабатывании на‐
дувной подушки безопасности
переднего пассажира.
Существует смертельная опас‐
ность для взрослого пассажира, если надувная подушка без‐
опасности переднего пасса‐
жира не работает.
Система надувных подушек без‐
опасности 3 55, натяжители рем‐
ней 3 51 , выключение надувной по‐
душки безопасности 3 59.
Система зарядки p горит красным светом.
Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателе Остановиться, остановить двига‐
тель. Аккумуляторная батарея ав‐
томобиля не заряжается. Может
быть нарушено охлаждение двига‐ теля. Работа усилителя рулевого
управления может быть неэффект‐
ивна. Обратитесь за помощью на
станцию техобслуживания.
Сигнализатор
неисправности Z горит или мигает желтым све‐
том.
Загорается на короткое время при
включении зажигания.
Включение при работающем
двигателе Неисправность системы снижения
токсичности отработавших газов.
Возможно превышены допустимые
пределы параметров отработав‐
ших газов. Немедленно обратитесь
за помощью на станцию техобслу‐ живания.
Если сигнализатор Z загорается
вместе с сигнализатором A, как
можно скорее прекратите движе‐
ние и заглушите двигатель.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.

Приборы и средства управления93
Мигание при работающем
двигателе Неисправность, которая может
привести к повреждению катализа‐ тора. Уменьшите давление на пе‐
даль акселератора пока мигание
не прекратится. Незамедлительно
обратитесь за помощью на стан‐
цию техобслуживания.
Индикатор приближения
очередного технического
обслуживания A горит желтым светом.
Загорается на короткое время при
включении зажигания.
Автомобилю требуется техниче‐
ское обслуживание.
Может загораться вместе с другим
контрольным индикатором или с
сообщением, выводимым в инфор‐
мационный центр водителя 3 98.
Загорается, если необходимо вы‐ полнить регенерацию фильтра, а
автоматическая регенерация не
выполняется 3 136.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Дисплей технического
обслуживания Если до следующего ТО остается
0 км или подошел срок его прове‐
дения, на дисплее информацион‐
ного центра водителя также заго‐
рается индикатор o.
На дисплее информационного центра водителя также отобража‐
ется сообщение " SERVICE DUE
(ТРЕБУЕТСЯ ОБСЛУЖИВАНИЕ) ".
Дисплей технического обслужива‐
ния 3 88.
Заглушите двигатель
Загорается красным светом C.
Загорается на короткое время при
включении зажигания.
Если загорается сигнализатор C
(может загораться вместе с сигна‐
лизатором W и (или) R), как можно
скорее прекратите движение и за‐
глушите двигатель.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
В зависимости от вида неисправ‐
ности на дисплее информацион‐ ного центра водителя 3 98 также
может отображаться предупрежда‐ ющее сообщение.
Тормозная система Загорается красным светом R.
Загорается на короткое время при
включении зажигания.
Индикатор R продолжает гореть
после включения зажигания при включенном стояночном тормозе
3 144.

94Приборы и средства управления
После выключения стояночного
тормоза горение индикатора R
(может также загораться сигнали‐ затор C) указывает на низкий уро‐
вень тормозной жидкости 3 168.9 Предупреждение
Остановитесь. Не продолжайте
движение. Проконсультируй‐
тесь на станции техобслужива‐ ния.
Тормозная система 3 143.
Антиблокировочная
тормозная система ( ABS)
u горит желтым светом.
Загорается на короткое время при
включении зажигания. После того
как индикатор u погаснет, система
будет готова к работе.
Если загорается индикатор u и
A , а на дисплее информацион‐
ного центра водителя 3 98 ото‐
бражается сообщение " CHECK
ABS ( ПРОВЕРЬТЕ ABS)" и "CHECK
ESP (ПРОВЕРЬТЕ ESP) ", это ука‐
зывает на неисправность системы ABS. Тормозная система при этом
сохраняет работоспособность, од‐
нако система АBS отключится.
Если горит сигнализатор u, A ,
R и C , системы ABS и ESP отклю‐
чаются и на дисплее информа‐
ционного центра водителя отобра‐
жается сообщение " BRAKING
FAULT (НЕИСПРАВНОСТЬ
ТОРМОЗНОЙ СИСТЕМЫ) ". Обра‐
титесь за помощью на станцию тех‐
обслуживания.
Антиблокировочная тормозная
система 3 143.
Переключение на
повышенную передачу
k или j загорается желтым светом.
Загорается, если для уменьшения
расхода топлива рекомендуется
переключиться на другую пере‐
дачу.
Режим ECO 3 126.Программа
динамической
стабилизации b мигает или горит желтым светом.
Он горит после включения зажига‐ ния несколько секунд.
Мигание во время движения
Система осуществляет коррекцию
движения автомобиля. Мощность
двигателя может упасть, и автомо‐
биль может притормаживаться ав‐
томатически 3 147.
Включение во время
движения
Система недоступна.
Может загораться вместе с инди‐
катором A 3 93. На дисплее ин‐
формационного центра водителя
также отображается соответствую‐ щее сообщение 3 98.
ESP® Plus
3 147, Система контроля
тягового усилия 3 145.

Приборы и средства управления95Программа
динамической
стабилизации
выключена Ø горит желтым светом.
Если электронная система динами‐ ческой стабилизации ESP® Plus
деактивирована с помощью кнопки Ø на панели приборов, заго‐
рается индикатор Ø и в информа‐
ционном центре водителя появля‐
ется соответствующее сообщение
3 98.
ESP® Plus
3 147, Система контроля
тягового усилия 3 145.
Температура
охлаждающей жидкости
двигателя
W горит красным светом.Включение при работающем
двигателе Если загорается сигнализатор W
(может загораться вместе с сигна‐ лизатором C), прекратите движе‐
ние и заглушите двигатель.Внимание
Слишком высокая температура
охлаждающей жидкости.
Проверить уровень охлаждающей
жидкости 3 166.
Если уровень охлаждающей жид‐ кости достаточен, обратитесь за
помощью на станцию техобслужи‐
вания.
Предварительный
подогрев
! горит желтым светом.
Включен предварительный подо‐
грев. Включается только при пони‐
женной температуре наружного
воздуха.
Система контроля
давления в шинах
Сигнализатор w может гореть или
мигать.
Горит непрерывно
Падение давления в шине. Немед‐
ленно остановитесь и проверьте
давление в шинах.
В случае прокола шины или очень
низкого давления воздуха в шине
загораются сигнализаторы w и C
3 93, а на дисплее информацион‐
ного центра водителя отобража‐
ется соответствующее сообщение.
МиганиеНеисправность в системе. Через
некоторое время сигнализатор на‐ чинает гореть постоянно. Прокон‐
сультируйтесь на станции техоб‐
служивания.

96Приборы и средства управления
Если установлено колесо без дат‐чика давления (например, запас‐
ное колесо), загораются сигнализа‐
торы w и A 3 93 , а на дисплее ин‐
формационного центра водителя
отображается соответствующее
сообщение.
Система контроля давления в ши‐
нах 3 186.
Давление моторного
масла I горит красным светом.
Загорается на короткое время при
включении зажигания.
Включение при работающем
двигателеВнимание
Может быть нарушена смазка
двигателя. Это может привести
к повреждению двигателя и/или
блокировке ведущих колес.
1. Выжмите сцепление.
2. Включите нейтральную пере‐ дачу, переведите рычаг селек‐
тора передач в положение N.
3. Как можно быстрее выведите автомобиль из потока, не ме‐
шая другим автомобилям.
4. Выключите зажигание.9 Предупреждение
При выключенном двигателе
для торможения и поворота ру‐
левого колеса требуются значи‐ тельно большие усилия. В ре‐
жиме Autostop тормозной усили‐
тель продолжает работать.
Не вынимайте ключ, пока авто‐ мобиль не остановится, по‐
скольку при этом рулевое ко‐
лесо может неожиданно забло‐
кироваться.
Проверьте уровень моторного ма‐
сла, прежде чем обращаться за по‐
мощью на станцию техобслужива‐
ния 3 164.
Низкий уровень топлива
Y горит желтым светом.
Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателе Низкий уровень топлива в баке. Не‐
медленно заправьте автомобиль.
Категорически запрещается дви‐
жение до полного опустошения
бака.
Заправка 3 156.
Каталитический нейтрализатор
3 136.
Удаление воздуха из дизельной то‐ пливной системы 3 170.
Система старт-стоп \
Загорается, если включение ре‐
жима Autostop невозможно из-за
несоблюдения определенных ус‐
ловий.

Приборы и средства управления97
Ï горит или мигает желтым/зеле‐
ным светом.
Горит непрерывно Горит зеленым светом в режиме
автоматической остановки и пуска
двигателя (Autostop).
Если индикатор Ï горит желтым
светом, это указывает на неис‐ правность системы автоматиче‐ской остановки и пуска двигателя.Обратитесь за помощью на стан‐
цию техобслуживания.
Мигание
В момент автоматического пуска
двигателя мигает зеленым светом.
Система автоматической оста‐
новки и пуска двигателя 3 130.
Наружное освещение
9 горит зеленым светом.
Горит при включенном наружном
освещении 3 103.
Дальний свет
P горит синим светом.Горит при включенном дальнем
свете и при мигании фарами
3 104.
Противотуманные фары
> горит зеленым светом.
Горит при включенных передних
противотуманных фарах 3 107.
Задний
противотуманный
фонарь
r горит желтым светом.
Горит при включенных задних про‐
тивотуманных фонарях 3 107.
Круиз-контроль
m , U горит зеленым или желтым
светом.
При сохранении определенной ско‐ рости загорается зеленый индика‐
тор m.
При включенной системе заго‐
рается зеленый индикатор U.Ограничитель скорости
U горит желтым светом.
При включенной системе заго‐
рается желтый индикатор U.
Круиз-контроль, Ограничитель ско‐ рости 3 149.
Тахограф & загорается в случае появления
неисправности 3 102.
Открыта дверь Загорается красным светом y.
Включается при открывании боко‐
вой двери или двери багажного от‐ деления, если включено зажига‐
ние.
На автомобилях с автоматизиро‐
ванной механической коробкой пе‐
редач индикатор загорается на
дисплее коробки передач и указы‐
вает, какая именно дверь открыта.

98Приборы и средства управленияИнформационные
дисплеи
Информационный центр
водителя
Дисплей информационного центра водителя расположен в комбина‐
ции приборов под спидометром.
В зависимости от конфигурации ав‐
томобиля на дисплее могут присут‐ ствовать следующие элементы:
■ Температура наружного воздуха 3 81
■ Часы 3 82
■ Счетчик общего и суточного про‐
бега 3 85
■ Дисплей уровня моторного ма‐ сла 3 87
■ Дисплей технического обслужи‐ вания 3 88
■ Информационные сообщения 3 99
■ Бортовой компьютер 3 100
Некоторые функции отображаются по-разному в зависимости от того,
движется автомобиль или стоит.
Некоторые функции доступны
только при движении автомобиля.Тройной
информационный
дисплей
При включенном зажигании отоб‐
ражает время, наружную темпера‐
туру и дату.
