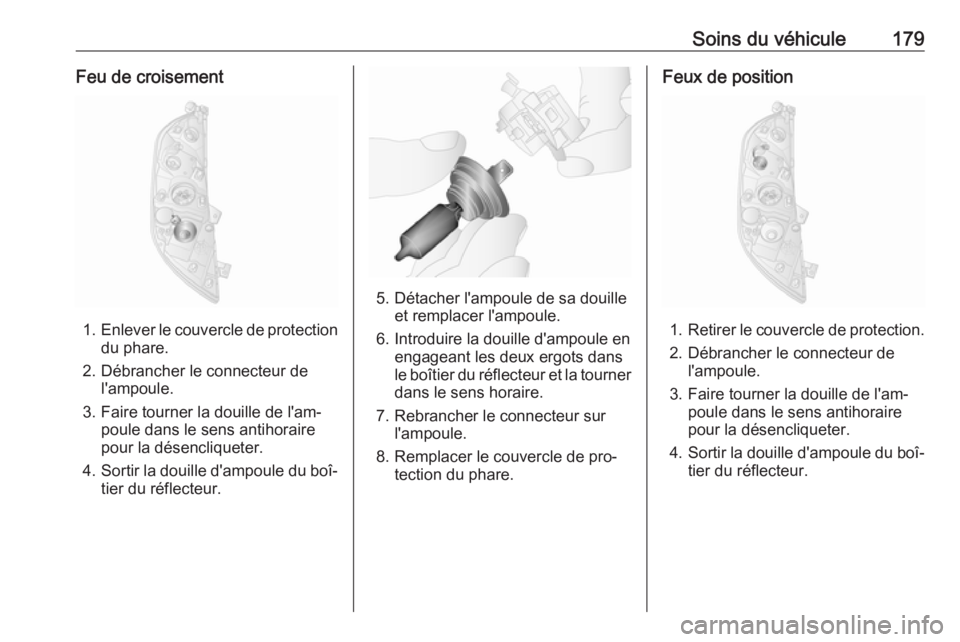

Soins du véhicule179Feu de croisement
1.Enlever le couvercle de protection
du phare.
2. Débrancher le connecteur de l'ampoule.
3. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter.
4. Sortir la douille d'ampoule du boî‐
tier du réflecteur.
5. Détacher l'ampoule de sa douille et remplacer l'ampoule.
6. Introduire la douille d'ampoule en engageant les deux ergots dans
le boîtier du réflecteur et la tourner
dans le sens horaire.
7. Rebrancher le connecteur sur l'ampoule.
8. Remplacer le couvercle de pro‐ tection du phare.
Feux de position
1.Retirer le couvercle de protection.
2. Débrancher le connecteur de l'ampoule.
3. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter.
4. Sortir la douille d'ampoule du boî‐
tier du réflecteur.

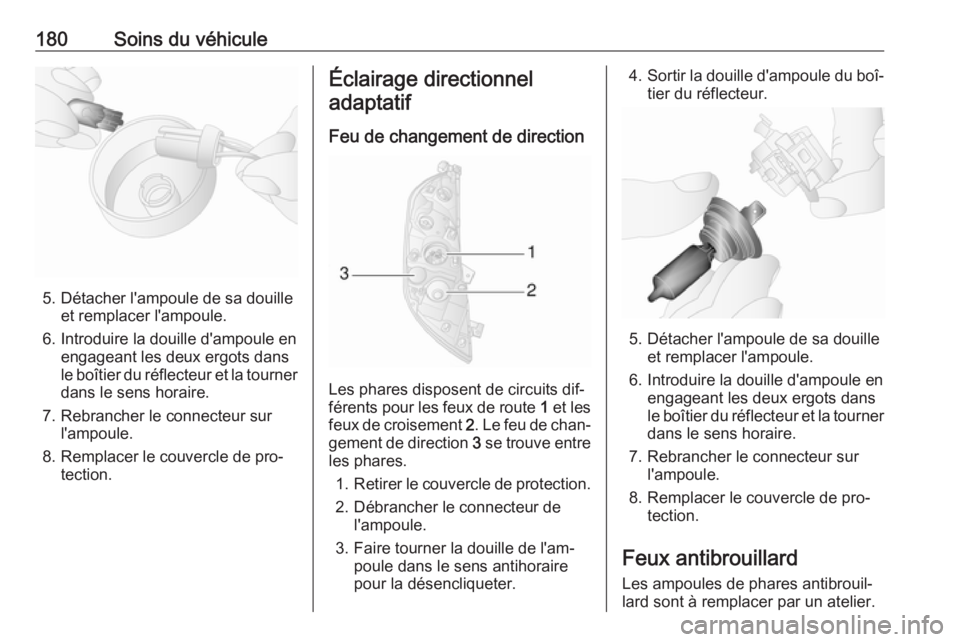

180Soins du véhicule
5. Détacher l'ampoule de sa douilleet remplacer l'ampoule.
6. Introduire la douille d'ampoule en engageant les deux ergots dans
le boîtier du réflecteur et la tourner
dans le sens horaire.
7. Rebrancher le connecteur sur l'ampoule.
8. Remplacer le couvercle de pro‐ tection.
Éclairage directionnel
adaptatif
Feu de changement de direction
Les phares disposent de circuits dif‐
férents pour les feux de route 1 et les
feux de croisement 2. Le feu de chan‐
gement de direction 3 se trouve entre
les phares.
1. Retirer le couvercle de protection.
2. Débrancher le connecteur de l'ampoule.
3. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter.
4. Sortir la douille d'ampoule du boî‐
tier du réflecteur.
5. Détacher l'ampoule de sa douille et remplacer l'ampoule.
6. Introduire la douille d'ampoule en engageant les deux ergots dans
le boîtier du réflecteur et la tourner
dans le sens horaire.
7. Rebrancher le connecteur sur l'ampoule.
8. Remplacer le couvercle de pro‐ tection.
Feux antibrouillard
Les ampoules de phares antibrouil‐
lard sont à remplacer par un atelier.

Soins du véhicule181Clignotants avant
1.Retirer le couvercle de protection.
2. Débrancher le connecteur de l'ampoule.
3. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter.
4. Sortir la douille d'ampoule du boî‐
tier du réflecteur.
5. Détacher l'ampoule de sa douille et remplacer l'ampoule.
6. Introduire la douille d'ampoule en engageant les deux ergots dans
le boîtier du réflecteur et la tourner
dans le sens horaire.
7. Rebrancher le connecteur sur l'ampoule.
8. Remplacer le couvercle de pro‐ tection.
Feux arrière
Feu stop arrière, feu arrière,
clignotant, feu de recul et feu
antibrouillard arrière
1. Enlever les panneaux de garnis‐ sage supérieur et inférieur du
montant arrière.
2. Dévisser les deux écrous des goujons de positionnement à l'ar‐
rière de l'ensemble des lampes.
3. Sortir l'ensemble de lampes vers l'arrière depuis le côté extérieur.
4. Débrancher le connecteur de l'en‐
semble de lampes.

182Soins du véhicule
5.Enlever les trois vis de l'arrière de
l'ensemble des lampes.
6. Enlever la douille d'ampoule de l'ensemble de lampes.
7. Pousser légèrement l'ampouledans la douille, la tourner dans le
sens antihoraire, l'enlever puis la
remplacer par une neuve.
Clignotant ( 1)
Feu arrière et stop ( 2)
Feu de recul ( 3)
Feu antibrouillard arrière, éven‐ tuellement d'un seul côté ( 4)
8. Replacer la douille d'ampoule dans l'ensemble de lampes.
9. Replacer les trois vis de l'arrière sur l'ensemble des lampes.
10. Rebrancher le connecteur sur l'ensemble de lampes.
11. Remettre l'ensemble de lampes dans sa position initiale depuis le
côté extérieur en vérifiant que son
assise est correcte.
12. Replacer les deux écrous sur les goujons de positionnement à l'ar‐
rière de l'ensemble des lampes.
13. Reposer les panneaux de garnis‐ sage supérieur et inférieur sur le
montant arrière.Clignotants latéraux
1. Pousser l'ensemble de lampes vers la droite et tirer sur son côté
gauche pour le dégager de l'ou‐
verture.
2. Débrancher le connecteur de l'en‐
semble de lampes.
3. Enlever la douille de l'ampoule de
l'ensemble de lampes en la fai‐
sant tourner de 90° et remplacer
l'ampoule.
4. Placer la douille d'ampoule dans l'ensemble de lampes.

Soins du véhicule1835. Rebrancher le connecteur
6. Monter l'ensemble de lampes dans l'ouverture et le pousser versla gauche pour le bloquer.
Clignotants de rétroviseur 1. Bouger l'ensemble inférieur de ré‐
troviseur de l'avant pour accéder
à la vis.
2. Enlever la vis en utilisant un tour‐ nevis Torx.
3. Enlever la douille d'ampoule de‐puis l'arrière de l'ensemble infé‐
rieur de rétroviseur.
4. Remplacer l'ampoule.
5. Replacer la douille d'ampoule.
6. Replacer la vis.
Troisième feu stop
1. Enlever le couvercle de l'intérieur de la porte arrière.
2. Dévisser l'écrou du goujon de po‐
sitionnement à l'arrière de l'en‐
semble des lampes.
3. Enlever l'ensemble de lampes de‐
puis l'ouverture sur le côté exté‐
rieur.
4. Débrancher le connecteur de l'en‐
semble de lampes.
5. Enlever la douille de l'ampoule de
l'ensemble de lampes et rempla‐
cer l'ampoule.
6. Placer la douille d'ampoule dans l'ensemble de lampes et y rebran‐
cher le connecteur.
7. Remettre l'ensemble de lampes dans l'ouverture en vérifiant que
son assise est correcte.

184Soins du véhicule8. Replacer l'écrou sur le goujon depositionnement à l'arrière de l'en‐
semble des lampes.
9. Reposer le couvercle sur l'inté‐ rieur de la porte arrière.
Éclairage de plaque d'immatriculation
1. Déclipser la lentille à l'aide d'un tournevis à lame plate.
2. Enlever le couvercle et remplacer
l'ampoule.
3. Reposer la lentille.
Éclairage intérieur
Plafonnier avant
1. Enlever la lentille à l'aide d'un tournevis à lame plate.
2. Remplacer l'ampoule.
3. Reposer la lentille.
Éclairage du coffre
1. Enlever l'ensemble de lampes à l'aide d'un tournevis à lame plate.
2. Débrancher le connecteur de l'en‐
semble de lampes.
3. Enlever le couvercle de lentille et remplacer l'ampoule.
4. Rebrancher le connecteur et re‐ monter l'ensemble de lampes.

Soins du véhicule185Éclairage de panneau de porte
avant
1. Enlever l'ensemble de lampes à l'aide d'un tournevis à lame plate.
2. Enlever la lentille de l'ensemble de lampes.
3. Remplacer l'ampoule et remonter la lentille.
4. Remonter l'ensemble de lampes.
Plafonniers arrière
Faire remplacer les ampoules par un
atelier.
Éclairage de la boîte à gants
Faire remplacer les ampoules par un
atelier.
Éclairage du tableau de bord
Faire remplacer les ampoules par un
atelier.Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de deux boîtes
à fusibles :
● sur le côté gauche du tableau de
bord, derrière le panneau de gar‐ nissage
● dans le compartiment, sous le vase d'expansion du liquide de
refroidissementCombi
Une boîte à fusibles supplémentaire
est située derrière le panneau de gar‐
nissage sur le côté droit du coffre,
derrière la porte arrière.Minibus
Une boîte à fusibles supplémentaire
est située sur le côté droit bas du cof‐ fre, dessous le panneau de garnis‐
sage de la marche.
Avant de remplacer un fusible, mettre
le commutateur correspondant en po‐ sition Off et couper le contact.

186Soins du véhicule
Un fusible défectueux se reconnaît à
son filament brûlé. Ne pas remplacer
le fusible tant que la cause de la dé‐
faillance n'a pas été supprimée.
Il est recommandé d'emporter un jeu
complet de fusibles. Prendre contact
avec un atelier.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Remarque
Il se peut que certaines descriptions de fusibles données dans le présent
manuel ne s'appliquent pas à votre
véhicule.
Lors de l'inspection de la boîte à fu‐
sibles, se reporter à l'étiquette appo‐ sée sur la boîte à fusibles.Pince à fusibles

Soins du véhicule187
Pour faciliter le remplacement des fu‐sibles, une pince à fusibles se trouve
dans la boîte à fusibles du tableau de bord.
Placer la pince à fusibles par le haut
ou le côté sur les différents types de
fusibles et retirer le fusible.
Boîte à fusibles du compartiment moteur
Située sous le vase d'expansion du
liquide de refroidissement.
Certains circuits sont protégés par plusieurs fusibles.
En raison de la difficulté d'accès, faire
remplacer les fusibles par un atelier.SymboleCircuit électriqueSFeux côté droitTFeux côté gaucheWFeu de croisement droitaFeu de croisement gauche>Phares antibrouillardLFeu de route gaucheNFeu de route droituABSKEssuie-glace avantnChauffage et ventilation /
climatisationVPare-brise chauffantBoîte à fusibles du tableau
de bord
Située derrière le panneau de garnis‐ sage du tableau de bord, côté gau‐
che. Tirer sur la partie supérieure du
panneau de garnissage pour l'enle‐ ver.
Ne pas ranger d'objet derrière ce pan‐
neau.
Certains circuits sont protégés par
plusieurs fusibles.

188Soins du véhiculeSymboleCircuit électriqueZInfotainment System /
siège chauffant / écran
d'affichage du véhicule /
connexions audio / alarme?Prise pour accessoiresÌAllume-cigareseTableau de bordUVerrouillage central0Éclairage intérieur ;OClignotants / feux anti‐
brouillard arrière / module
de commande de carros‐
serieDIAGConnecteur de diagnosticuABS / Electronic Stability
ProgramdÉclairage intérieur / feux
stopZModule de commande de
carrosserieSTOPFeu stopSymboleCircuit électriqueIModule de commande de
carrosserie / lève-vitres
électriques / chauffage et
ventilation, climatisationmLunette arrière chauffante, gauchenLunette arrière chauffante,
droiteRLave-glace avantMBlocage électronique du
démarrageUSièges chauffantsFBLFeu de changement de
directionlConnexion mains libres&TachygraphePTOPrise de forcejAvertisseur sonoreÍPréchauffage / filtre à
gazole (diesel)xSoufflerie de climatisationSymboleCircuit électriquedRétroviseurs extérieurs
chauffantsTFeu latéral gaucheSFeu latéral droitQSuspension pneumatiqueOSystème de navigationADPAdaptations supplémen‐
taires,Lève-vitres électriques /
module de commande de
carrosserie
