Soins du véhicule189Boîte à fusibles du coffreCombi
Situé derrière le panneau de garnis‐
sage sur le côté droit du coffre, der‐
rière la porte arrière.
À l'aide d'un outil adéquat, par ex. un tournevis plat, déclipser le panneaude garnissage aux 3 emplacements
montrés sur l’illustration et le déposer.
Ne pas ranger d'objet derrière ce pan‐
neau.
N°Circuit électrique1Vitesse 3 : évaporateur supplé‐
mentaire2Vitesse 2 : évaporateur supplé‐
mentaire3Vitesse 1 : évaporateur supplé‐
mentaireMinibus
Situé derrière le panneau de garnis‐
sage de la marche, sur le côté droit
bas du coffre.
À l'aide d'un outil adéquat, par ex. un tournevis plat, déclipser le panneaude garnissage aux 3 emplacements
montrés sur l’illustration et le déposer.
Ne pas ranger d'objet derrière ce pan‐
neau.

190Soins du véhiculeN°Circuit électrique1Vitesse 2 : ventilateur d'évapora‐
teur du côté droit2Vitesse 2 : ventilateur d'évapora‐
teur du côté gauche3Vitesse 1 : ventilateur d'évapora‐ teur du côté gauche4Chauffage du côté gauche5Vitesse 3 : ventilateur d'évapora‐
teur du côté gauche6Ventilateur de condenseur7Chauffage du côté droit8Vitesse 3 : ventilateur d'évapora‐
teur du côté droit9Porte coulissante électrique10Éclairage de passage11Panneau de pied12Signal sonore d'avertissement
de sécurité enfant13Vitesse 1 : ventilateur d'évapora‐
teur du côté droitCertains circuits sont protégés par
plusieurs fusibles.

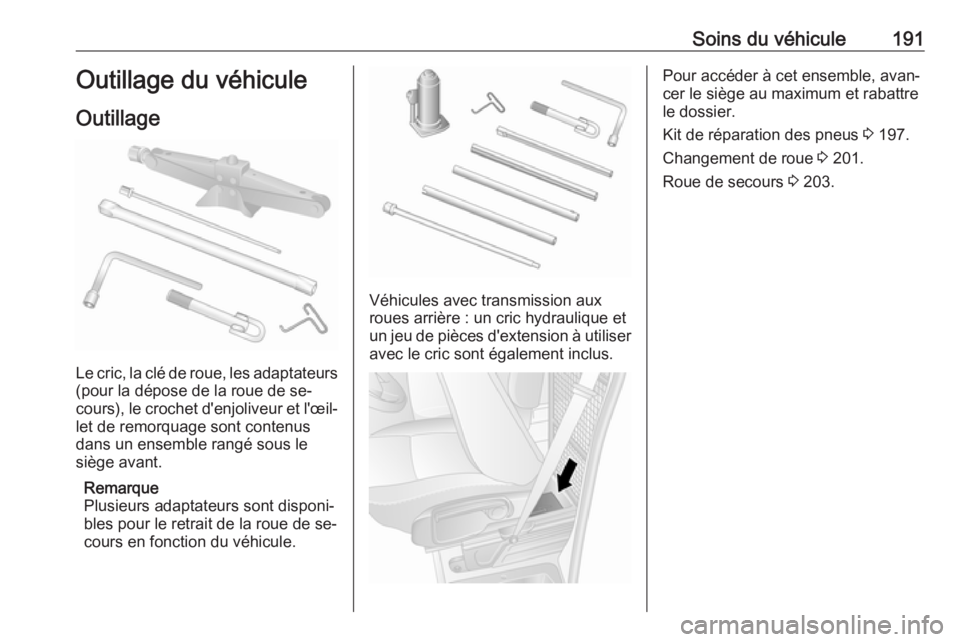

Soins du véhicule191Outillage du véhiculeOutillage
Le cric, la clé de roue, les adaptateurs (pour la dépose de la roue de se‐
cours), le crochet d'enjoliveur et l'œil‐
let de remorquage sont contenus
dans un ensemble rangé sous le
siège avant.
Remarque
Plusieurs adaptateurs sont disponi‐
bles pour le retrait de la roue de se‐
cours en fonction du véhicule.
Véhicules avec transmission aux
roues arrière : un cric hydraulique et
un jeu de pièces d'extension à utiliser avec le cric sont également inclus.
Pour accéder à cet ensemble, avan‐
cer le siège au maximum et rabattre le dossier.
Kit de réparation des pneus 3 197.
Changement de roue 3 201.
Roue de secours 3 203.

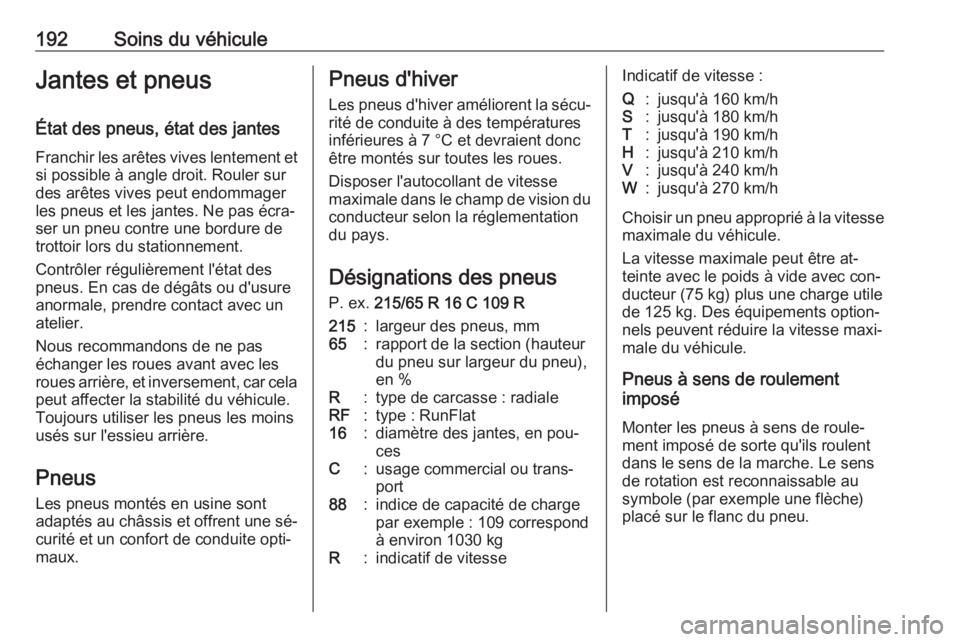

192Soins du véhiculeJantes et pneus
État des pneus, état des jantes Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un
atelier.
Nous recommandons de ne pas
échanger les roues avant avec les
roues arrière, et inversement, car cela peut affecter la stabilité du véhicule.
Toujours utiliser les pneus les moins
usés sur l'essieu arrière.
Pneus
Les pneus montés en usine sont
adaptés au châssis et offrent une sé‐
curité et un confort de conduite opti‐
maux.Pneus d'hiver
Les pneus d'hiver améliorent la sécu‐
rité de conduite à des températures
inférieures à 7 °C et devraient donc
être montés sur toutes les roues.
Disposer l'autocollant de vitesse
maximale dans le champ de vision du
conducteur selon la réglementation
du pays.
Désignations des pneus P. ex. 215/65 R 16 C 109 R215:largeur des pneus, mm65:rapport de la section (hauteur
du pneu sur largeur du pneu),
en %R:type de carcasse : radialeRF:type : RunFlat16:diamètre des jantes, en pou‐
cesC:usage commercial ou trans‐
port88:indice de capacité de charge
par exemple : 109 correspond
à environ 1030 kgR:indicatif de vitesseIndicatif de vitesse :Q:jusqu'à 160 km/hS:jusqu'à 180 km/hT:jusqu'à 190 km/hH:jusqu'à 210 km/hV:jusqu'à 240 km/hW:jusqu'à 270 km/h
Choisir un pneu approprié à la vitesse maximale du véhicule.
La vitesse maximale peut être at‐ teinte avec le poids à vide avec con‐
ducteur (75 kg) plus une charge utile
de 125 kg. Des équipements option‐
nels peuvent réduire la vitesse maxi‐
male du véhicule.
Pneus à sens de roulement
imposé
Monter les pneus à sens de roule‐
ment imposé de sorte qu'ils roulent
dans le sens de la marche. Le sens
de rotation est reconnaissable au symbole (par exemple une flèche)
placé sur le flanc du pneu.

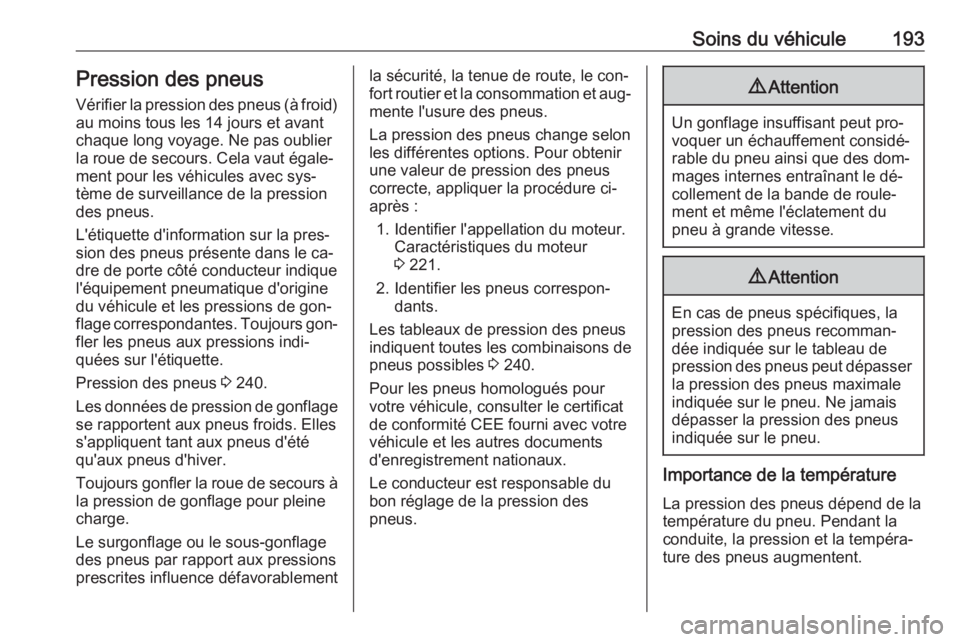

Soins du véhicule193Pression des pneusVérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier
la roue de secours. Cela vaut égale‐
ment pour les véhicules avec sys‐
tème de surveillance de la pression
des pneus.
L'étiquette d'information sur la pres‐
sion des pneus présente dans le ca‐
dre de porte côté conducteur indique
l'équipement pneumatique d'origine
du véhicule et les pressions de gon‐
flage correspondantes. Toujours gon‐
fler les pneus aux pressions indi‐
quées sur l'étiquette.
Pression des pneus 3 240.
Les données de pression de gonflage se rapportent aux pneus froids. Elles
s'appliquent tant aux pneus d'été qu'aux pneus d'hiver.
Toujours gonfler la roue de secours à
la pression de gonflage pour pleine
charge.
Le surgonflage ou le sous-gonflage des pneus par rapport aux pressionsprescrites influence défavorablementla sécurité, la tenue de route, le con‐
fort routier et la consommation et aug‐
mente l'usure des pneus.
La pression des pneus change selon
les différentes options. Pour obtenir
une valeur de pression des pneus
correcte, appliquer la procédure ci-
après :
1. Identifier l'appellation du moteur. Caractéristiques du moteur
3 221.
2. Identifier les pneus correspon‐ dants.
Les tableaux de pression des pneus
indiquent toutes les combinaisons de
pneus possibles 3 240.
Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Le conducteur est responsable du bon réglage de la pression des
pneus.9 Attention
Un gonflage insuffisant peut pro‐
voquer un échauffement considé‐
rable du pneu ainsi que des dom‐
mages internes entraînant le dé‐
collement de la bande de roule‐
ment et même l'éclatement du
pneu à grande vitesse.
9 Attention
En cas de pneus spécifiques, la
pression des pneus recomman‐
dée indiquée sur le tableau de
pression des pneus peut dépasser
la pression des pneus maximale
indiquée sur le pneu. Ne jamais
dépasser la pression des pneus
indiquée sur le pneu.
Importance de la température
La pression des pneus dépend de la température du pneu. Pendant la
conduite, la pression et la tempéra‐
ture des pneus augmentent.

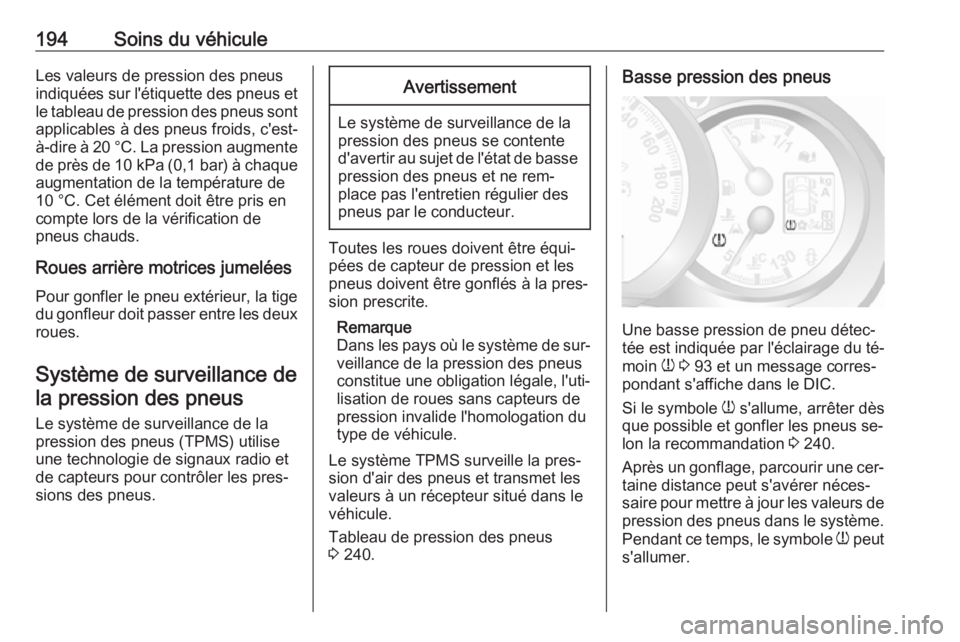

194Soins du véhiculeLes valeurs de pression des pneus
indiquées sur l'étiquette des pneus et le tableau de pression des pneus sont
applicables à des pneus froids, c'est-
à-dire à 20 °C. La pression augmente de près de 10 kPa (0,1 bar) à chaque
augmentation de la température de
10 °C. Cet élément doit être pris en
compte lors de la vérification de
pneus chauds.
Roues arrière motrices jumelées Pour gonfler le pneu extérieur, la tige
du gonfleur doit passer entre les deux roues.
Système de surveillance dela pression des pneus
Le système de surveillance de la
pression des pneus (TPMS) utilise
une technologie de signaux radio et
de capteurs pour contrôler les pres‐
sions des pneus.Avertissement
Le système de surveillance de la
pression des pneus se contente
d'avertir au sujet de l'état de basse
pression des pneus et ne rem‐
place pas l'entretien régulier des
pneus par le conducteur.
Toutes les roues doivent être équi‐
pées de capteur de pression et les
pneus doivent être gonflés à la pres‐
sion prescrite.
Remarque
Dans les pays où le système de sur‐
veillance de la pression des pneus
constitue une obligation légale, l'uti‐
lisation de roues sans capteurs de
pression invalide l'homologation du
type de véhicule.
Le système TPMS surveille la pres‐
sion d'air des pneus et transmet les
valeurs à un récepteur situé dans le
véhicule.
Tableau de pression des pneus
3 240.
Basse pression des pneus
Une basse pression de pneu détec‐
tée est indiquée par l'éclairage du té‐
moin w 3 93 et un message corres‐
pondant s'affiche dans le DIC.
Si le symbole w s'allume, arrêter dès
que possible et gonfler les pneus se‐ lon la recommandation 3 240.
Après un gonflage, parcourir une cer‐
taine distance peut s'avérer néces‐
saire pour mettre à jour les valeurs de pression des pneus dans le système.
Pendant ce temps, le symbole w peut
s'allumer.

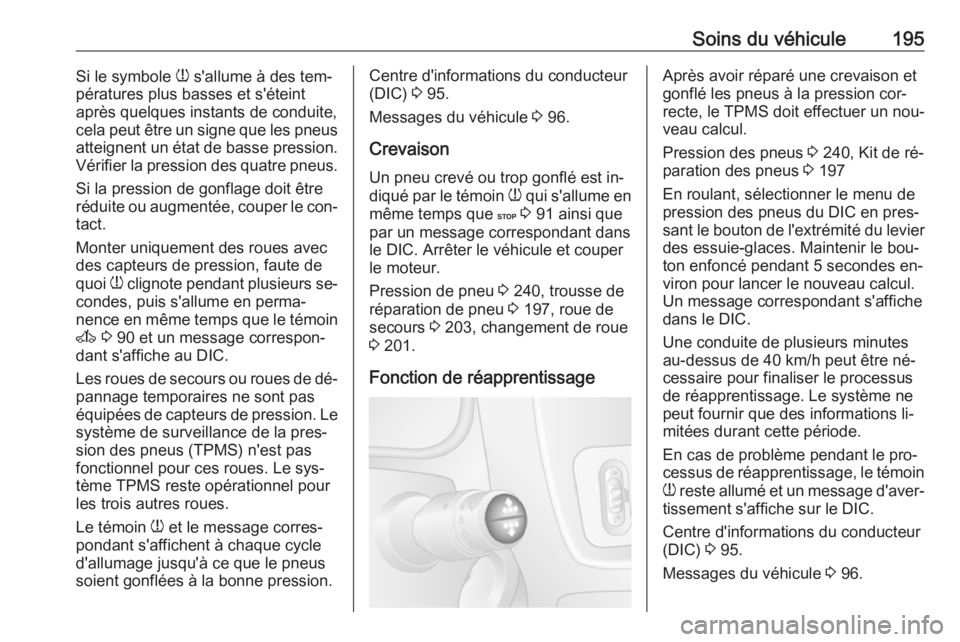

Soins du véhicule195Si le symbole w s'allume à des tem‐
pératures plus basses et s'éteint
après quelques instants de conduite,
cela peut être un signe que les pneus
atteignent un état de basse pression.
Vérifier la pression des quatre pneus.
Si la pression de gonflage doit être
réduite ou augmentée, couper le con‐
tact.
Monter uniquement des roues avec
des capteurs de pression, faute de
quoi w clignote pendant plusieurs se‐
condes, puis s'allume en perma‐
nence en même temps que le témoin
A 3 90 et un message correspon‐
dant s'affiche au DIC.
Les roues de secours ou roues de dé‐
pannage temporaires ne sont pas
équipées de capteurs de pression. Le système de surveillance de la pres‐
sion des pneus (TPMS) n'est pas
fonctionnel pour ces roues. Le sys‐
tème TPMS reste opérationnel pour
les trois autres roues.
Le témoin w et le message corres‐
pondant s'affichent à chaque cycle
d'allumage jusqu'à ce que le pneus
soient gonflées à la bonne pression.Centre d'informations du conducteur (DIC) 3 95.
Messages du véhicule 3 96.
Crevaison
Un pneu crevé ou trop gonflé est in‐
diqué par le témoin w qui s'allume en
même temps que C 3 91 ainsi que
par un message correspondant dans le DIC. Arrêter le véhicule et couper
le moteur.
Pression de pneu 3 240, trousse de
réparation de pneu 3 197, roue de
secours 3 203, changement de roue
3 201.
Fonction de réapprentissageAprès avoir réparé une crevaison et
gonflé les pneus à la pression cor‐
recte, le TPMS doit effectuer un nou‐
veau calcul.
Pression des pneus 3 240, Kit de ré‐
paration des pneus 3 197
En roulant, sélectionner le menu de pression des pneus du DIC en pres‐
sant le bouton de l'extrémité du levier des essuie-glaces. Maintenir le bou‐
ton enfoncé pendant 5 secondes en‐ viron pour lancer le nouveau calcul.
Un message correspondant s'affiche
dans le DIC.
Une conduite de plusieurs minutes au-dessus de 40 km/h peut être né‐
cessaire pour finaliser le processus
de réapprentissage. Le système ne
peut fournir que des informations li‐
mitées durant cette période.
En cas de problème pendant le pro‐
cessus de réapprentissage, le témoin
w reste allumé et un message d'aver‐
tissement s'affiche sur le DIC.
Centre d'informations du conducteur
(DIC) 3 95.
Messages du véhicule 3 96.

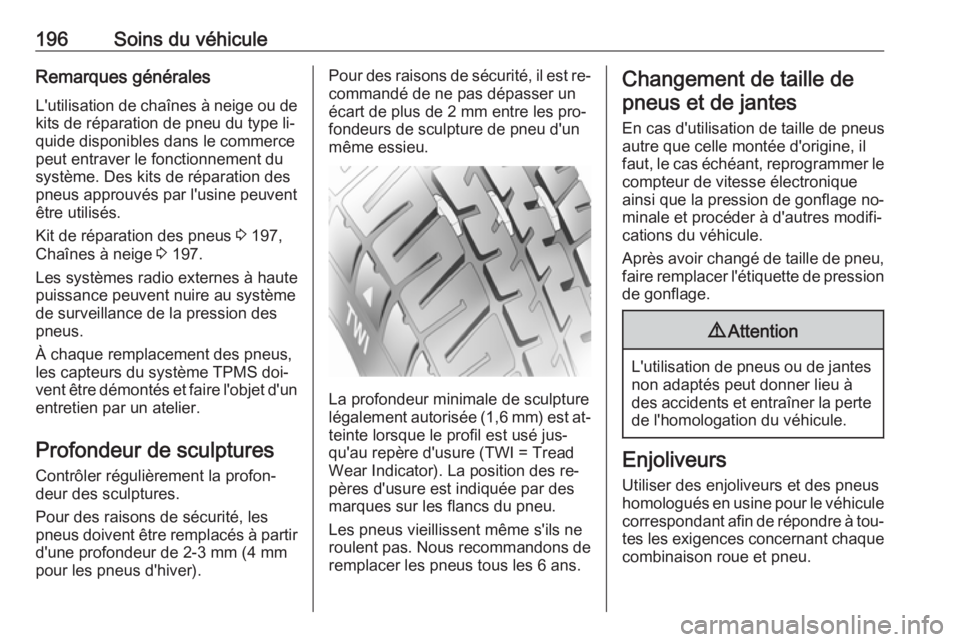

196Soins du véhiculeRemarques générales
L'utilisation de chaînes à neige ou de kits de réparation de pneu du type li‐
quide disponibles dans le commerce
peut entraver le fonctionnement du
système. Des kits de réparation des
pneus approuvés par l'usine peuvent
être utilisés.
Kit de réparation des pneus 3 197,
Chaînes à neige 3 197.
Les systèmes radio externes à haute
puissance peuvent nuire au système de surveillance de la pression des
pneus.
À chaque remplacement des pneus,
les capteurs du système TPMS doi‐
vent être démontés et faire l'objet d'un
entretien par un atelier.
Profondeur de sculptures
Contrôler régulièrement la profon‐
deur des sculptures.
Pour des raisons de sécurité, les
pneus doivent être remplacés à partir
d'une profondeur de 2-3 mm (4 mm
pour les pneus d'hiver).Pour des raisons de sécurité, il est re‐ commandé de ne pas dépasser un
écart de plus de 2 mm entre les pro‐
fondeurs de sculpture de pneu d'un
même essieu.
La profondeur minimale de sculpture
légalement autorisée (1,6 mm) est at‐
teinte lorsque le profil est usé jus‐
qu'au repère d'usure (TWI = Tread
Wear Indicator). La position des re‐
pères d'usure est indiquée par des
marques sur les flancs du pneu.
Les pneus vieillissent même s'ils ne
roulent pas. Nous recommandons de
remplacer les pneus tous les 6 ans.
Changement de taille de
pneus et de jantes
En cas d'utilisation de taille de pneus autre que celle montée d'origine, il
faut, le cas échéant, reprogrammer le
compteur de vitesse électronique
ainsi que la pression de gonflage no‐ minale et procéder à d'autres modifi‐
cations du véhicule.
Après avoir changé de taille de pneu,
faire remplacer l'étiquette de pression de gonflage.9 Attention
L'utilisation de pneus ou de jantes
non adaptés peut donner lieu à des accidents et entraîner la perte de l'homologation du véhicule.
Enjoliveurs
Utiliser des enjoliveurs et des pneus
homologués en usine pour le véhicule
correspondant afin de répondre à tou‐
tes les exigences concernant chaque
combinaison roue et pneu.

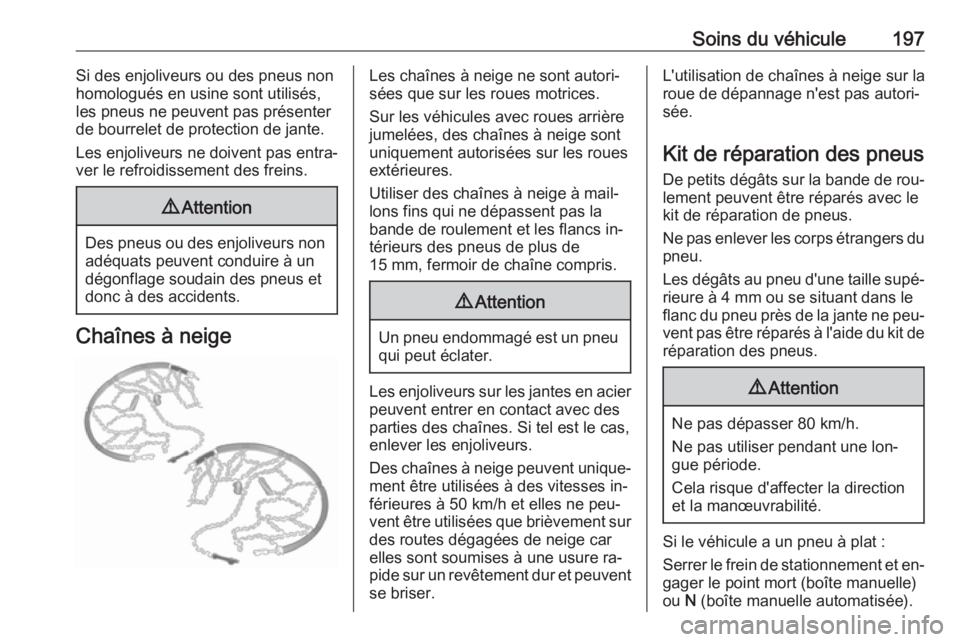

Soins du véhicule197Si des enjoliveurs ou des pneus non
homologués en usine sont utilisés,
les pneus ne peuvent pas présenter
de bourrelet de protection de jante.
Les enjoliveurs ne doivent pas entra‐
ver le refroidissement des freins.9 Attention
Des pneus ou des enjoliveurs non
adéquats peuvent conduire à un
dégonflage soudain des pneus et
donc à des accidents.
Chaînes à neige
Les chaînes à neige ne sont autori‐
sées que sur les roues motrices.
Sur les véhicules avec roues arrièrejumelées, des chaînes à neige sont
uniquement autorisées sur les roues
extérieures.
Utiliser des chaînes à neige à mail‐
lons fins qui ne dépassent pas la
bande de roulement et les flancs in‐
térieurs des pneus de plus de
15 mm, fermoir de chaîne compris.9 Attention
Un pneu endommagé est un pneu
qui peut éclater.
Les enjoliveurs sur les jantes en acier
peuvent entrer en contact avec des
parties des chaînes. Si tel est le cas, enlever les enjoliveurs.
Des chaînes à neige peuvent unique‐ ment être utilisées à des vitesses in‐
férieures à 50 km/h et elles ne peu‐
vent être utilisées que brièvement sur des routes dégagées de neige car
elles sont soumises à une usure ra‐
pide sur un revêtement dur et peuvent
se briser.
L'utilisation de chaînes à neige sur la
roue de dépannage n'est pas autori‐
sée.
Kit de réparation des pneus
De petits dégâts sur la bande de rou‐ lement peuvent être réparés avec le
kit de réparation de pneus.
Ne pas enlever les corps étrangers du
pneu.
Les dégâts au pneu d'une taille supé‐
rieure à 4 mm ou se situant dans le flanc du pneu près de la jante ne peu‐
vent pas être réparés à l'aide du kit de réparation des pneus.9 Attention
Ne pas dépasser 80 km/h.
Ne pas utiliser pendant une lon‐
gue période.
Cela risque d'affecter la direction
et la manœuvrabilité.
Si le véhicule a un pneu à plat :
Serrer le frein de stationnement et en‐
gager le point mort (boîte manuelle)
ou N (boîte manuelle automatisée).

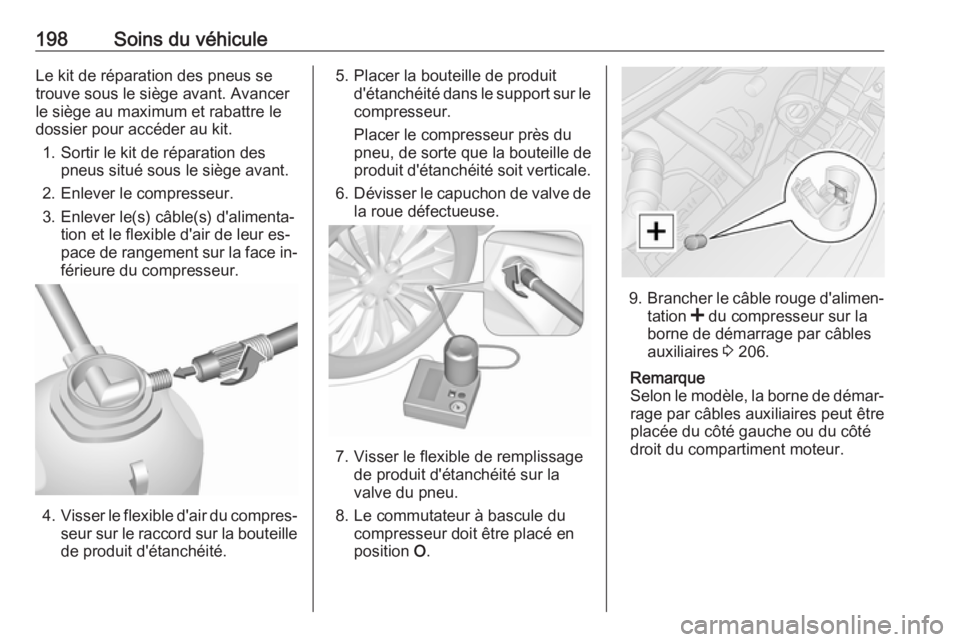

198Soins du véhiculeLe kit de réparation des pneus se
trouve sous le siège avant. Avancer
le siège au maximum et rabattre le
dossier pour accéder au kit.
1. Sortir le kit de réparation des pneus situé sous le siège avant.
2. Enlever le compresseur.
3. Enlever le(s) câble(s) d'alimenta‐ tion et le flexible d'air de leur es‐
pace de rangement sur la face in‐ férieure du compresseur.
4. Visser le flexible d'air du compres‐
seur sur le raccord sur la bouteille de produit d'étanchéité.
5. Placer la bouteille de produit d'étanchéité dans le support sur lecompresseur.
Placer le compresseur près du
pneu, de sorte que la bouteille de
produit d'étanchéité soit verticale.
6. Dévisser le capuchon de valve de
la roue défectueuse.
7. Visser le flexible de remplissage de produit d'étanchéité sur la
valve du pneu.
8. Le commutateur à bascule du compresseur doit être placé en
position O.
9. Brancher le câble rouge d'alimen‐
tation < du compresseur sur la
borne de démarrage par câbles
auxiliaires 3 206.
Remarque
Selon le modèle, la borne de démar‐ rage par câbles auxiliaires peut être
placée du côté gauche ou du côté
droit du compartiment moteur.
