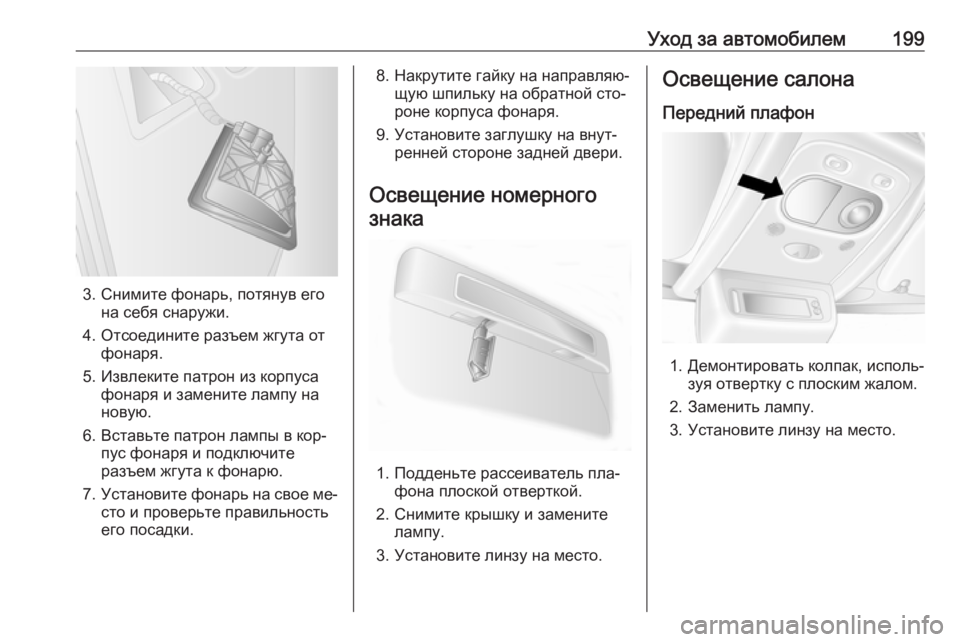

Уход за автомобилем199
3. Снимите фонарь, потянув егона себя снаружи.
4. Отсоедините разъем жгута от фонаря.
5. Извлеките патрон из корпуса фонаря и замените лампу на
новую.
6. Вставьте патрон лампы в кор‐ пус фонаря и подключите
разъем жгута к фонарю.
7. Установите фонарь на свое ме‐
сто и проверьте правильность
его посадки.
8. Накрутите гайку на направляю‐ щую шпильку на обратной сто‐
роне корпуса фонаря.
9. Установите заглушку на внут‐ ренней стороне задней двери.
Освещение номерного знака
1. Подденьте рассеиватель пла‐ фона плоской отверткой.
2. Снимите крышку и замените лампу.
3. Установите линзу на место.
Освещение салона
Передний плафон
1. Демонтировать колпак, исполь‐ зуя отвертку с плоским жалом.
2. Заменить лампу.
3. Установите линзу на место.

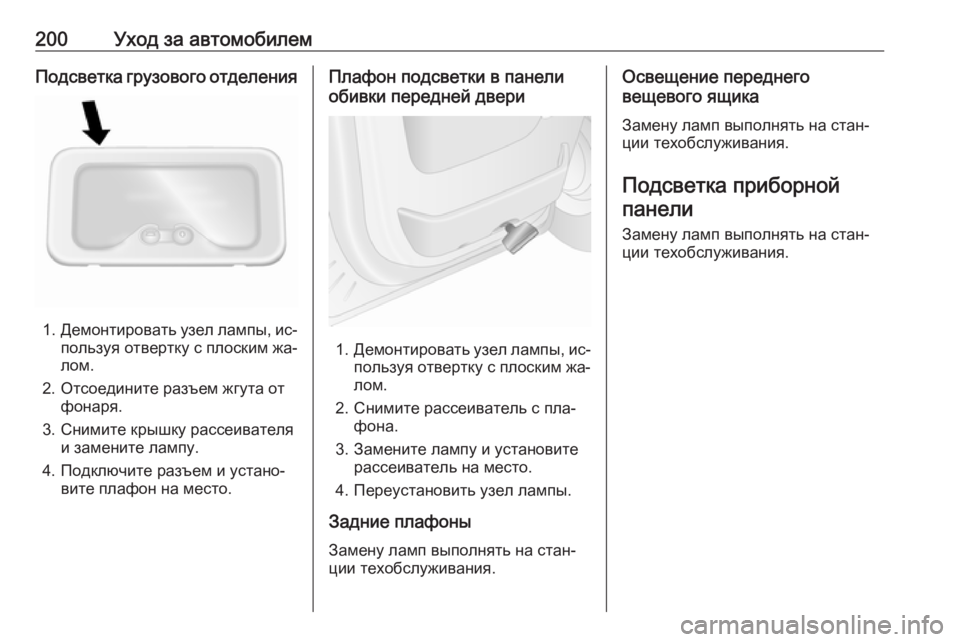

200Уход за автомобилемПодсветка грузового отделения
1.Демонтировать узел лампы, ис‐
пользуя отвертку с плоским жа‐
лом.
2. Отсоедините разъем жгута от фонаря.
3. Снимите крышку рассеивателя и замените лампу.
4. Подключите разъем и устано‐ вите плафон на место.
Плафон подсветки в панели
обивки передней двери
1. Демонтировать узел лампы, ис‐
пользуя отвертку с плоским жа‐
лом.
2. Снимите рассеиватель с пла‐ фона.
3. Замените лампу и установите рассеиватель на место.
4. Переустановить узел лампы.
Задние плафоны Замену ламп выполнять на стан‐
ции техобслуживания.
Освещение переднего
вещевого ящика
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка приборнойпанели
Замену ламп выполнять на стан‐
ции техобслуживания.

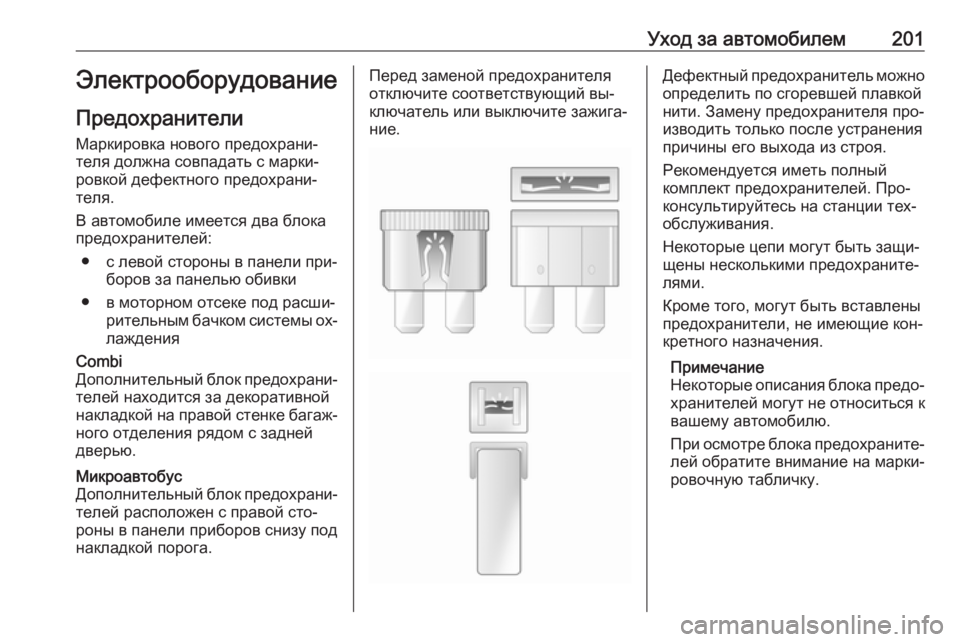

Уход за автомобилем201Электрооборудование
Предохранители
Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется два блока
предохранителей:
● с левой стороны в панели при‐ боров за панелью обивки
● в моторном отсеке под расши‐ рительным бачком системы ох‐лажденияCombi
Дополнительный блок предохрани‐ телей находится за декоративной
накладкой на правой стенке багаж‐
ного отделения рядом с задней
дверью.Микроавтобус
Дополнительный блок предохрани‐ телей расположен с правой сто‐
роны в панели приборов снизу под
накладкой порога.Перед заменой предохранителя
отключите соответствующий вы‐ ключатель или выключите зажига‐
ние.Дефектный предохранитель можно
определить по сгоревшей плавкой
нити. Замену предохранителя про‐ изводить только после устранения
причины его выхода из строя.
Рекомендуется иметь полный
комплект предохранителей. Про‐
консультируйтесь на станции тех‐ обслуживания.
Некоторые цепи могут быть защи‐ щены несколькими предохраните‐
лями.
Кроме того, могут быть вставлены
предохранители, не имеющие кон‐
кретного назначения.
Примечание
Некоторые описания блока предо‐ хранителей могут не относиться к
вашему автомобилю.
При осмотре блока предохраните‐
лей обратите внимание на марки‐
ровочную табличку.

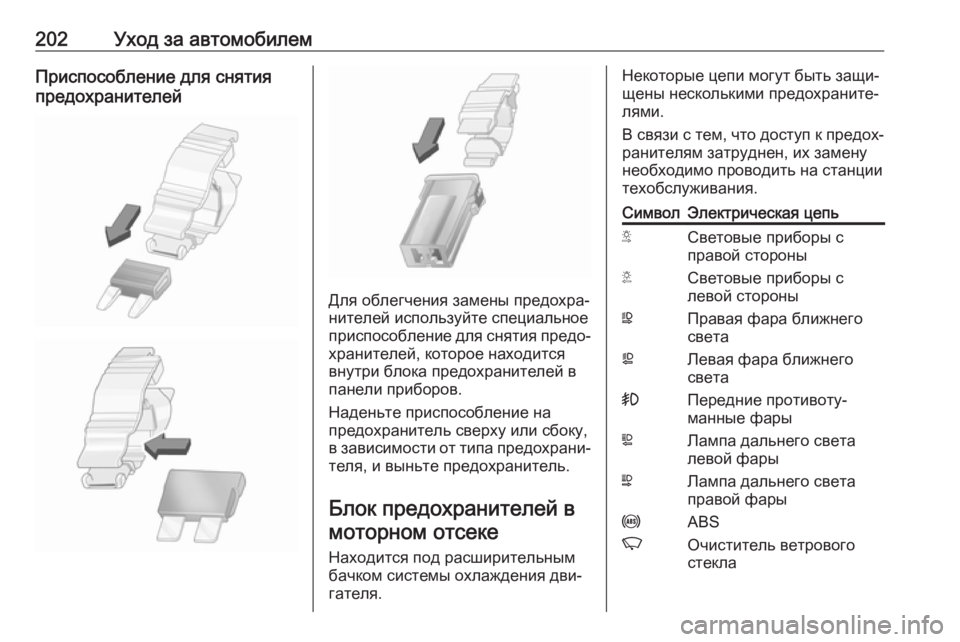

202Уход за автомобилемПриспособление для снятия
предохранителей
Для облегчения замены предохра‐
нителей используйте специальное
приспособление для снятия предо‐
хранителей, которое находится
внутри блока предохранителей в
панели приборов.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
Блок предохранителей в моторном отсеке
Находится под расширительным
бачком системы охлаждения дви‐
гателя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
В связи с тем, что доступ к предох‐ ранителям затруднен, их замену
необходимо проводить на станции
техобслуживания.СимволЭлектрическая цепьSСветовые приборы с
правой стороныTСветовые приборы с
левой стороныWПравая фара ближнего
светаaЛевая фара ближнего
света>Передние противоту‐
манные фарыLЛампа дальнего света
левой фарыNЛампа дальнего света
правой фарыuABSKОчиститель ветрового
стекла

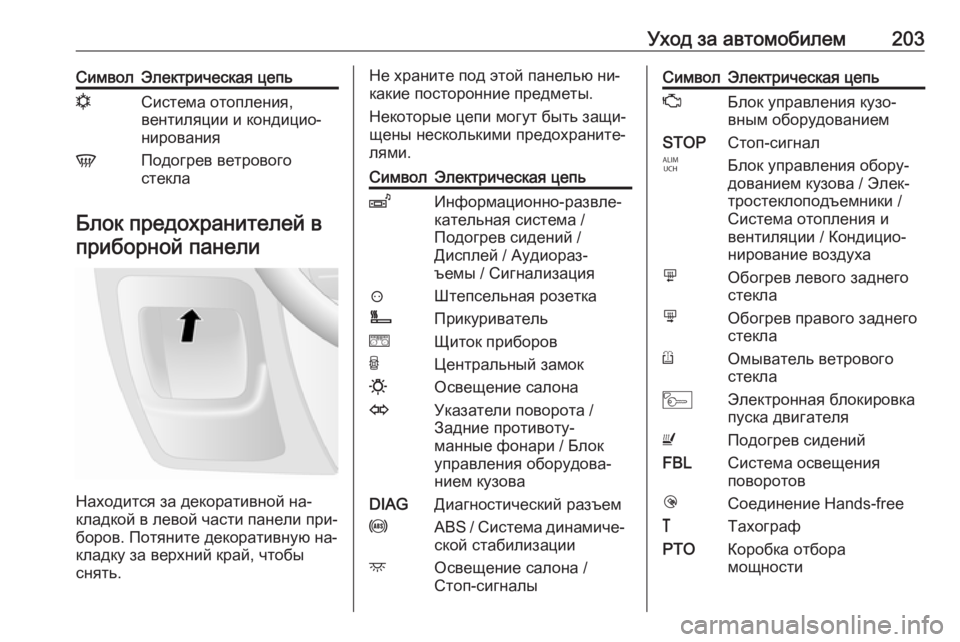

Уход за автомобилем203СимволЭлектрическая цепьnСистема отопления,
вентиляции и кондицио‐
нированияVПодогрев ветрового
стекла
Блок предохранителей в
приборной панели
Находится за декоративной на‐
кладкой в левой части панели при‐ боров. Потяните декоративную на‐
кладку за верхний край, чтобы
снять.
Не храните под этой панелью ни‐
какие посторонние предметы.
Некоторые цепи могут быть защи‐ щены несколькими предохраните‐
лями.СимволЭлектрическая цепьZИнформационно-развле‐
кательная система /
Подогрев сидений /
Дисплей / Аудиораз‐
ъемы / Сигнализация?Штепсельная розеткаÌПрикуривательeЩиток приборовUЦентральный замок0Освещение салонаOУказатели поворота /
Задние противоту‐
манные фонари / Блок
управления оборудова‐
нием кузоваDIAGДиагностический разъемuABS / Система динамиче‐ ской стабилизацииdОсвещение салона /
Стоп-сигналыСимволЭлектрическая цепьZБлок управления кузо‐
вным оборудованиемSTOPСтоп-сигналIБлок управления обору‐
дованием кузова / Элек‐
тростеклоподъемники /
Система отопления и
вентиляции / Кондицио‐
нирование воздухаmОбогрев левого заднего
стеклаnОбогрев правого заднего
стеклаRОмыватель ветрового
стеклаMЭлектронная блокировка
пуска двигателяUПодогрев сиденийFBLСистема освещения
поворотовlСоединение Hands-free&ТахографPTOКоробка отбора
мощности

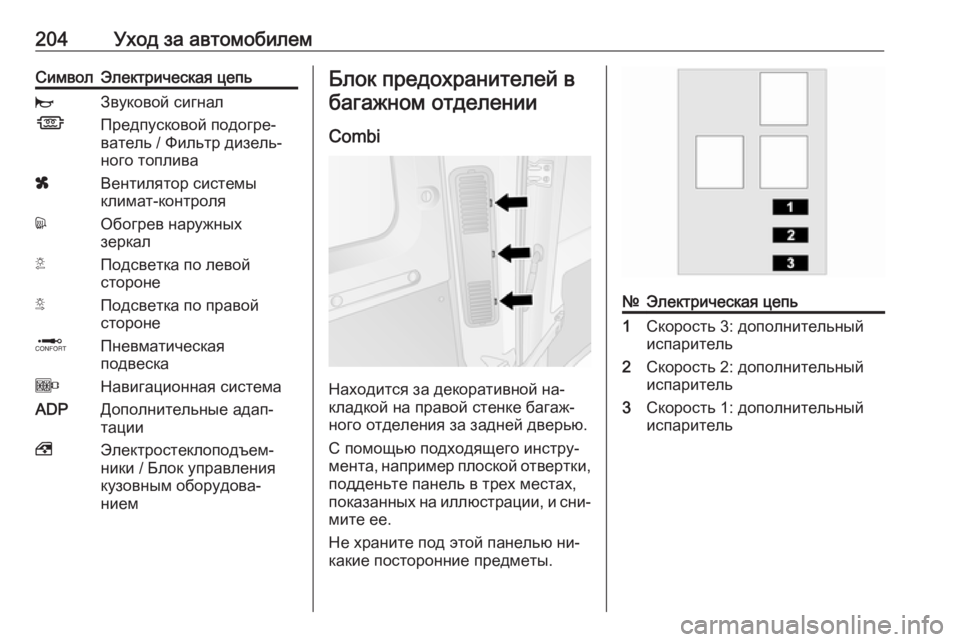

204Уход за автомобилемСимволЭлектрическая цепьjЗвуковой сигналÍПредпусковой подогре‐
ватель / Фильтр дизель‐
ного топливаxВентилятор системы
климат-контроляdОбогрев наружных
зеркалTПодсветка по левой
сторонеSПодсветка по правой
сторонеQПневматическая
подвескаOНавигационная системаADPДополнительные адап‐
тации,Электростеклоподъем‐
ники / Блок управления
кузовным оборудова‐
ниемБлок предохранителей в
багажном отделении
Combi
Находится за декоративной на‐
кладкой на правой стенке багаж‐ ного отделения за задней дверью.
С помощью подходящего инстру‐
мента, например плоской отвертки,
подденьте панель в трех местах,
показанных на иллюстрации, и сни‐ мите ее.
Не храните под этой панелью ни‐
какие посторонние предметы.
№Электрическая цепь1Скорость 3: дополнительный
испаритель2Скорость 2: дополнительный
испаритель3Скорость 1: дополнительный
испаритель

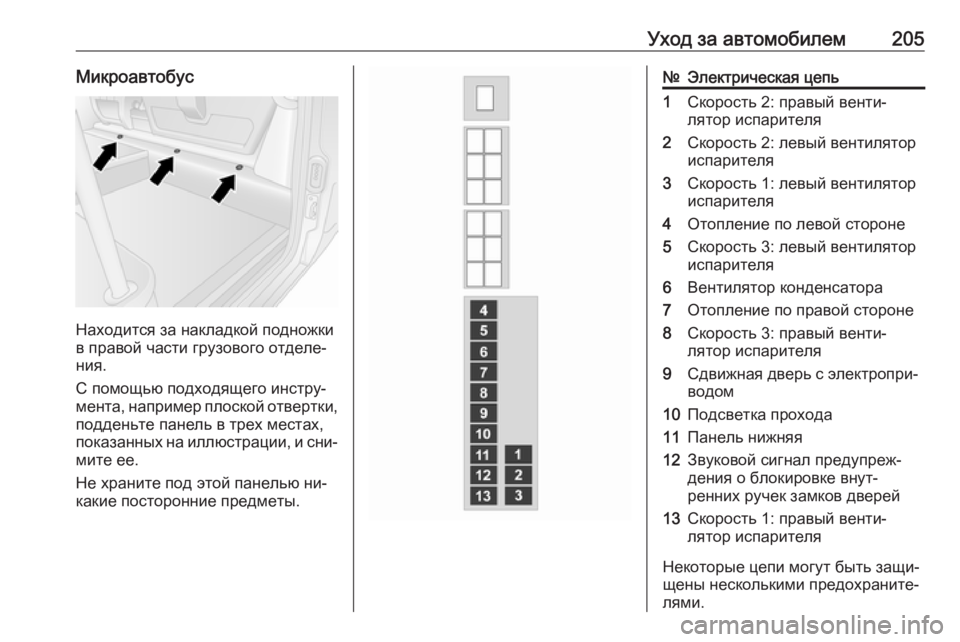

Уход за автомобилем205Микроавтобус
Находится за накладкой подножки
в правой части грузового отделе‐
ния.
С помощью подходящего инстру‐
мента, например плоской отвертки,
подденьте панель в трех местах,
показанных на иллюстрации, и сни‐ мите ее.
Не храните под этой панелью ни‐
какие посторонние предметы.
№Электрическая цепь1Скорость 2: правый венти‐
лятор испарителя2Скорость 2: левый вентилятор
испарителя3Скорость 1: левый вентилятор
испарителя4Отопление по левой стороне5Скорость 3: левый вентилятор
испарителя6Вентилятор конденсатора7Отопление по правой стороне8Скорость 3: правый венти‐
лятор испарителя9Сдвижная дверь с электропри‐ водом10Подсветка прохода11Панель нижняя12Звуковой сигнал предупреж‐
дения о блокировке внут‐
ренних ручек замков дверей13Скорость 1: правый венти‐
лятор испарителя
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.

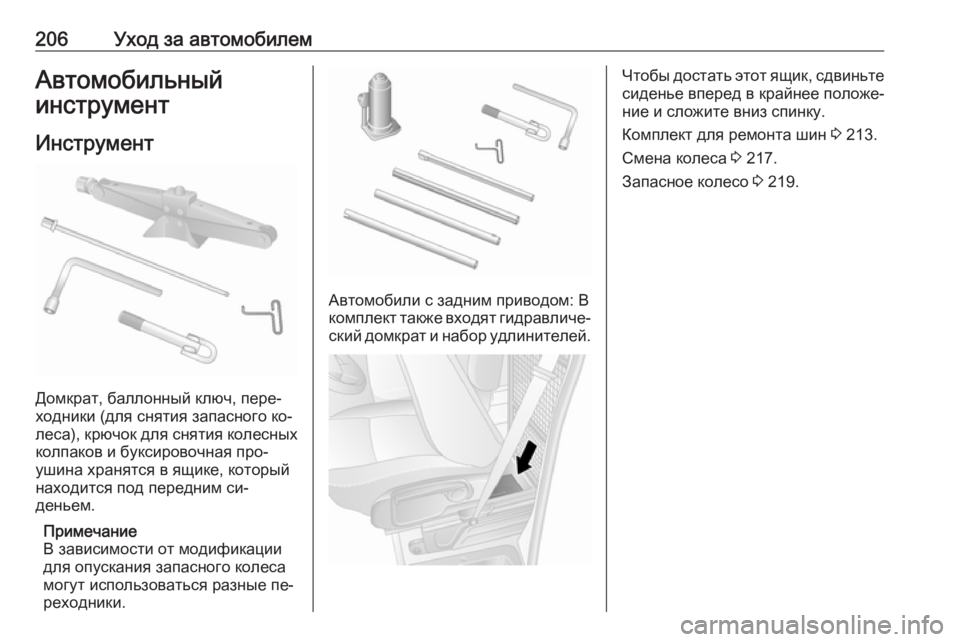

206Уход за автомобилемАвтомобильный
инструмент
Инструмент
Домкрат, баллонный ключ, пере‐
ходники (для снятия запасного ко‐ леса), крючок для снятия колесных
колпаков и буксировочная про‐
ушина хранятся в ящике, который
находится под передним си‐
деньем.
Примечание
В зависимости от модификации для опускания запасного колеса
могут использоваться разные пе‐
реходники.
Автомобили с задним приводом: В
комплект также входят гидравличе‐ ский домкрат и набор удлинителей.
Чтобы достать этот ящик, сдвиньтесиденье вперед в крайнее положе‐
ние и сложите вниз спинку.
Комплект для ремонта шин 3 213.
Смена колеса 3 217.
Запасное колесо 3 219.

Уход за автомобилем207Колеса и шины
Состояние шин, состояние
колес
Перезжайте бордюры медленно и,
по возможности, под прямым уг‐
лом. При пересечении острых кро‐
мок можно повредить шину и ко‐
лесо. Во время стоянки не прити‐
райтесь шинами к бордюру.
Регулярно осматривайте колеса на предмет повреждений. При по‐
вреждении или повышенном из‐
носе обратитесь за помощью на
станцию техобслуживания.
Мы не рекомендуем менять ме‐
стами передние колеса с задними,
поскольку это может ухудшить ус‐
тойчивость автомобиля. На заднем
мосте всегда следует использо‐
вать менее изношенные шины.Шины
Шины, установленные изготовите‐
лем, соответствуют ходовой части
автомобиля и обеспечивают опти‐
мальную комфортность и безопас‐
ность езды.
Зимние шиныЗимние шины позволяют повыситьуровень безопасности движения
при температурах ниже 7 °C и по‐
этому должны устанавливаться на
все колеса.
В тех странах, где это предусмот‐
рено законодательными требова‐
ниями, установите в поле зрения
водителя наклейку с информацией
о максимальной допустимой скоро‐
сти.
Обозначение шин
Пример: 215/65 R 16 C 109 R215:ширина шины в мм65:отношение высоты попереч‐
ного сечения шины к ширине профиля в %R:конструкция шины: Радиаль‐наяRF:тип: RunFlat16:диаметр обода колеса в
дюймахC:использование для пере‐
возки грузов или в коммер‐
ческих целях88:индекс грузоподъемности,
например, 109 соответ‐
ствует примерно 1030 кгR:индекс скорости
Шифр скорости:
Q:до 160 км/чS:до 180 км/чT:до 190 км/чH:до 210 км/чV:до 240 км/чW:до 270 км/ч
Шины с направленным
рисунком протектора
Устанавливайте шины с направ‐
ленным рисунком протектора так,
чтобы они вращались в направле‐
нии движения. Направление вра‐
щения шины указывает символ (на‐ пример стрелка) на боковине
шины.

208Уход за автомобилемДавление в шинах
Поверяйте давление в холодных
шинах каждые 14 дней и перед каж‐ дой длительной поездкой. Не за‐
будьте про запасное колесо. Это
также относится к автомобилям,
оснащенным системой контроля
давления в шинах.
Табличка с данными о давлении в
шинах расположена на раме двери
водителя и содержит информацию
о типоразмерах шин, установлен‐
ных изготовителем автомобиля, и
о рекомендованном давлении воз‐
духа в шинах. Всегда накачивайте
шины до уровня давления, указан‐
ного на табличке.
Давление в шинах 3 254.
Данные о давлении приведены для холодных шин. Они справедливы
как для летних, так и для зимних
шин.
Запасную шину накачивайте до
давления, указанного для полной
нагрузки.При неправильном давлении в ши‐
нах снижается безопасность, ухуд‐
шаются ходовые качества, ком‐
фортность, расход топлива и уве‐
личивается износ шин.
Давление воздуха в шинах может
быть различным в зависимости от
комплектации. Чтобы узнать, какое
давление воздуха необходимо
поддерживать в шинах, действуйте следующим образом:
1. Установите код двигателя. Све‐
дения о двигателе 3 238.
2. Установите тип шин.
В таблицах указано давление воз‐ духа в шинах для всех возможных
комбинаций 3 254.
Тип шин, рекомендованный для ва‐
шего автомобиля, указан в его сер‐ тификате соответствия ЕС или в
других регистрационных докумен‐
тах.
Водитель обязан следить за давле‐ нием воздуха в шинах и поддержи‐
вать его на рекомендуемом
уровне.9 Предупреждение
Чрезмерно низкое давление мо‐
жет привести к сильному на‐
греву шин и их внутренним по‐
вреждениям, способным вы‐
звать расслоение протектора, а
на высокой скорости даже раз‐
рыв шины.
Задний привод, двускатные
задние колеса
Для того чтобы накачать наружное
колесо, шланг необходимо пропу‐
стить между колесами.
Система контролядавления в шинах
В системе контроля давления воз‐
духа в шинах (TPMS) для отслежи‐
вания давления используются спе‐
циальные датчики, передающие
сигналы по радиоканалу.
