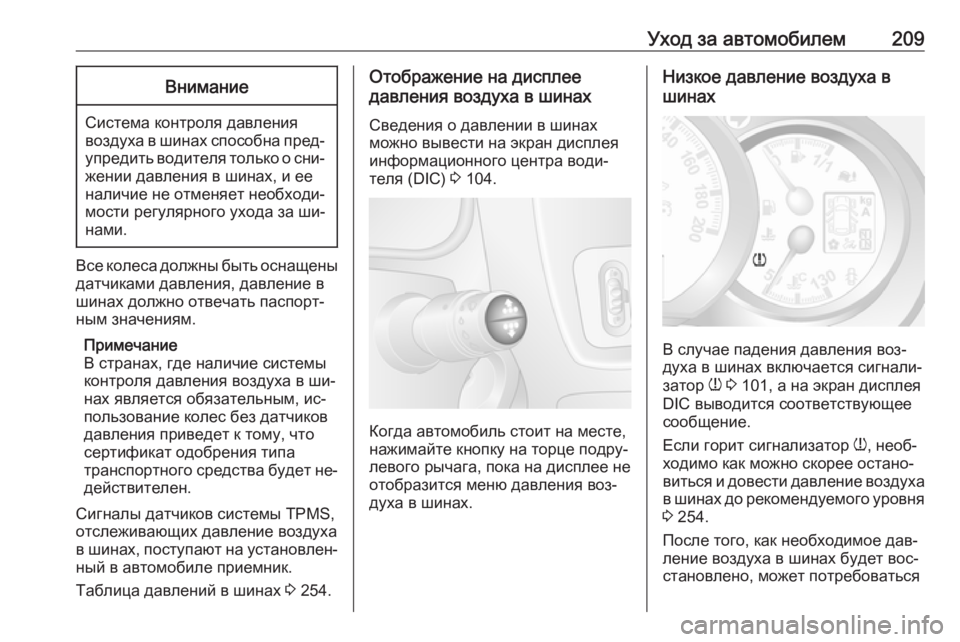

Уход за автомобилем209Внимание
Система контроля давлениявоздуха в шинах способна пред‐ упредить водителя только о сни‐жении давления в шинах, и ее
наличие не отменяет необходи‐
мости регулярного ухода за ши‐
нами.
Все колеса должны быть оснащены
датчиками давления, давление в
шинах должно отвечать паспорт‐
ным значениям.
Примечание
В странах, где наличие системы
контроля давления воздуха в ши‐
нах является обязательным, ис‐
пользование колес без датчиков
давления приведет к тому, что
сертификат одобрения типа
транспортного средства будет не‐ действителен.
Сигналы датчиков системы TPMS,
отслеживающих давление воздуха
в шинах, поступают на установлен‐
ный в автомобиле приемник.
Таблица давлений в шинах 3 254.
Отображение на дисплее
давления воздуха в шинах
Сведения о давлении в шинах
можно вывести на экран дисплея
информационного центра води‐
теля (DIC) 3 104.
Когда автомобиль стоит на месте,
нажимайте кнопку на торце подру‐
левого рычага, пока на дисплее не
отобразится меню давления воз‐
духа в шинах.
Низкое давление воздуха в
шинах
В случае падения давления воз‐
духа в шинах включается сигнали‐
затор w 3 101, а на экран дисплея
DIC выводится соответствующее
сообщение.
Если горит сигнализатор w, необ‐
ходимо как можно скорее остано‐ виться и довести давление воздуха
в шинах до рекомендуемого уровня 3 254.
После того, как необходимое дав‐
ление воздуха в шинах будет вос‐
становлено, может потребоваться

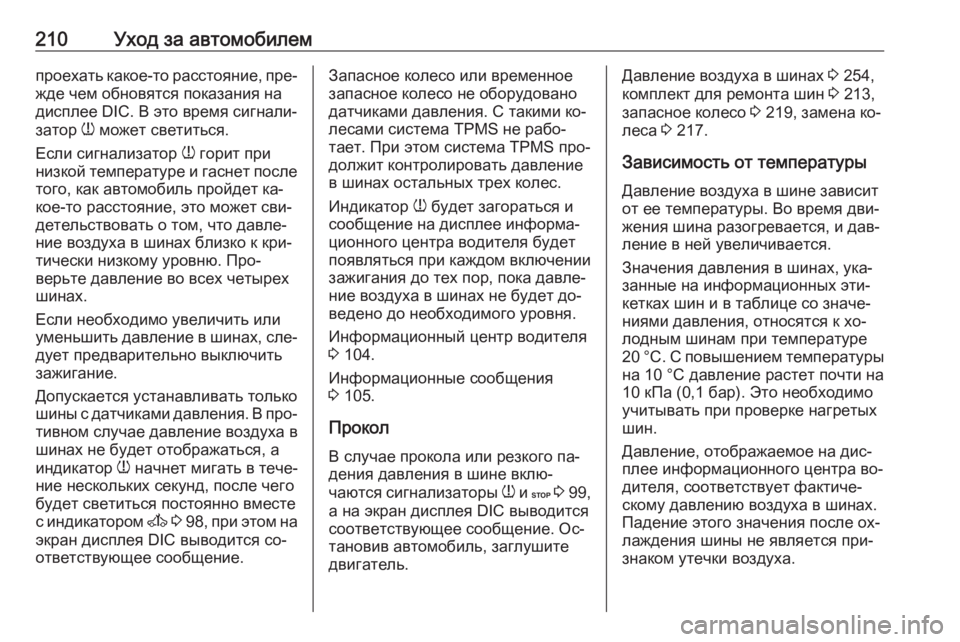

210Уход за автомобилемпроехать какое-то расстояние, пре‐
жде чем обновятся показания на
дисплее DIC. В это время сигнали‐
затор w может светиться.
Если сигнализатор w горит при
низкой температуре и гаснет после того, как автомобиль пройдет ка‐
кое-то расстояние, это может сви‐
детельствовать о том, что давле‐
ние воздуха в шинах близко к кри‐
тически низкому уровню. Про‐
верьте давление во всех четырех
шинах.
Если необходимо увеличить или
уменьшить давление в шинах, сле‐
дует предварительно выключить
зажигание.
Допускается устанавливать только
шины с датчиками давления. В про‐
тивном случае давление воздуха в
шинах не будет отображаться, а
индикатор w начнет мигать в тече‐
ние нескольких секунд, после чего
будет светиться постоянно вместе
с индикатором A 3 98 , при этом на
экран дисплея DIC выводится со‐
ответствующее сообщение.Запасное колесо или временное
запасное колесо не оборудовано
датчиками давления. С такими ко‐
лесами система TPMS не рабо‐
тает. При этом система TPMS про‐
должит контролировать давление
в шинах остальных трех колес.
Индикатор w будет загораться и
сообщение на дисплее информа‐
ционного центра водителя будет
появляться при каждом включении
зажигания до тех пор, пока давле‐
ние воздуха в шинах не будет до‐
ведено до необходимого уровня.
Информационный центр водителя
3 104.
Информационные сообщения
3 105.
Прокол
В случае прокола или резкого па‐
дения давления в шине вклю‐
чаются сигнализаторы w и C 3 99,
а на экран дисплея DIC выводится
соответствующее сообщение. Ос‐
тановив автомобиль, заглушите
двигатель.Давление воздуха в шинах 3 254,
комплект для ремонта шин 3 213,
запасное колесо 3 219, замена ко‐
леса 3 217.
Зависимость от температуры Давление воздуха в шине зависит
от ее температуры. Во время дви‐
жения шина разогревается, и дав‐
ление в ней увеличивается.
Значения давления в шинах, ука‐
занные на информационных эти‐
кетках шин и в таблице со значе‐
ниями давления, относятся к хо‐
лодным шинам при температуре
20 °C. С повышением температуры
на 10 °C давление растет почти на
10 кПа (0,1 бар). Это необходимо
учитывать при проверке нагретых
шин.
Давление, отображаемое на дис‐
плее информационного центра во‐
дителя, соответствует фактиче‐
скому давлению воздуха в шинах.
Падение этого значения после ох‐ лаждения шины не является при‐
знаком утечки воздуха.

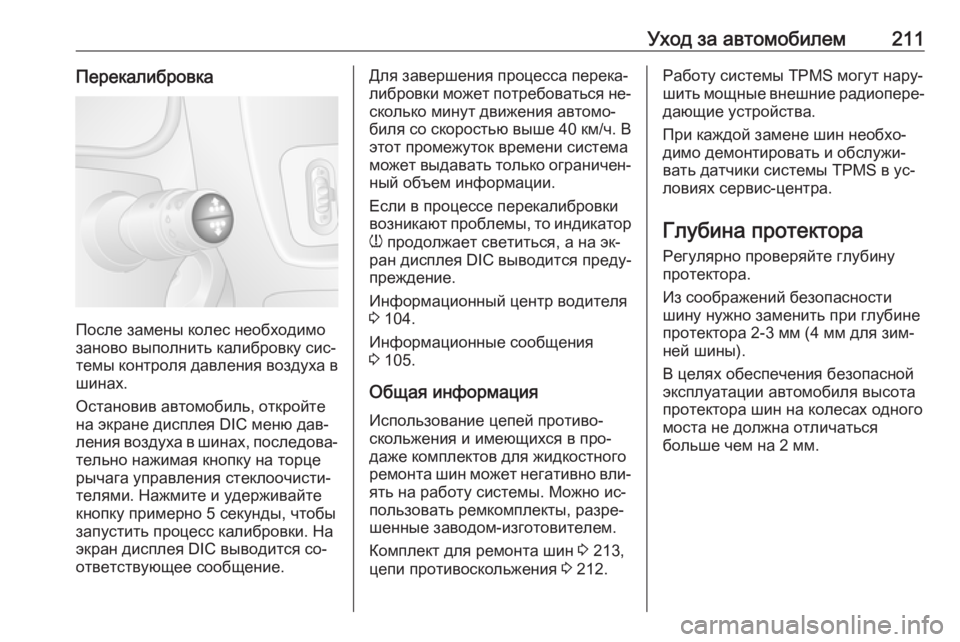

Уход за автомобилем211Перекалибровка
После замены колес необходимо
заново выполнить калибровку сис‐
темы контроля давления воздуха в
шинах.
Остановив автомобиль, откройте
на экране дисплея DIC меню дав‐
ления воздуха в шинах, последова‐ тельно нажимая кнопку на торце
рычага управления стеклоочисти‐
телями. Нажмите и удерживайте
кнопку примерно 5 секунды, чтобы
запустить процесс калибровки. На
экран дисплея DIC выводится со‐
ответствующее сообщение.
Для завершения процесса перека‐
либровки может потребоваться не‐ сколько минут движения автомо‐
биля со скоростью выше 40 км/ч. В
этот промежуток времени система
может выдавать только ограничен‐ ный объем информации.
Если в процессе перекалибровки
возникают проблемы, то индикатор
w продолжает светиться, а на эк‐
ран дисплея DIC выводится преду‐
преждение.
Информационный центр водителя
3 104.
Информационные сообщения
3 105.
Общая информация
Использование цепей противо‐
скольжения и имеющихся в про‐
даже комплектов для жидкостного
ремонта шин может негативно вли‐ ять на работу системы. Можно ис‐
пользовать ремкомплекты, разре‐
шенные заводом-изготовителем.
Комплект для ремонта шин 3 213,
цепи противоскольжения 3 212.Работу системы TPMS могут нару‐
шить мощные внешние радиопере‐
дающие устройства.
При каждой замене шин необхо‐
димо демонтировать и обслужи‐
вать датчики системы TPMS в ус‐
ловиях сервис-центра.
Глубина протектора
Регулярно проверяйте глубину
протектора.
Из соображений безопасности
шину нужно заменить при глубине
протектора 2-3 мм (4 мм для зим‐
ней шины).
В целях обеспечения безопасной
эксплуатации автомобиля высота
протектора шин на колесах одного
моста не должна отличаться
больше чем на 2 мм.

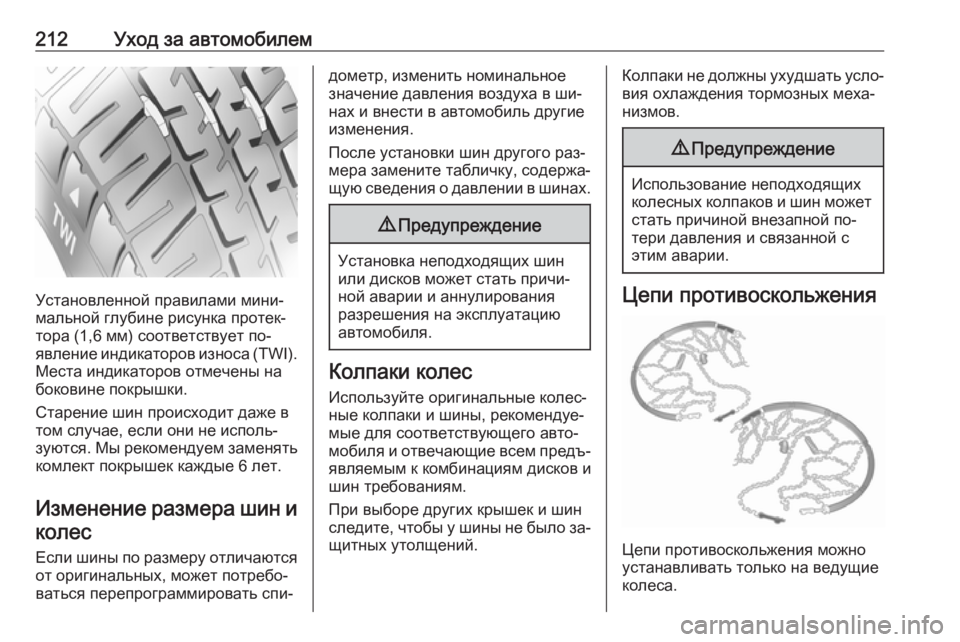

212Уход за автомобилем
Установленной правилами мини‐
мальной глубине рисунка протек‐ тора (1,6 мм) соответствует по‐
явление индикаторов износа ( TWI).
Места индикаторов отмечены на боковине покрышки.
Старение шин происходит даже в
том случае, если они не исполь‐
зуются. Мы рекомендуем заменять
комлект покрышек каждые 6 лет.
Изменение размера шин и
колес
Если шины по размеру отличаются
от оригинальных, может потребо‐
ваться перепрограммировать спи‐
дометр, изменить номинальное
значение давления воздуха в ши‐
нах и внести в автомобиль другие
изменения.
После установки шин другого раз‐
мера замените табличку, содержа‐
щую сведения о давлении в шинах.9 Предупреждение
Установка неподходящих шин
или дисков может стать причи‐
ной аварии и аннулирования
разрешения на эксплуатацию
автомобиля.
Колпаки колес
Используйте оригинальные колес‐
ные колпаки и шины, рекомендуе‐
мые для соответствующего авто‐
мобиля и отвечающие всем предъ‐ являемым к комбинациям дисков и
шин требованиям.
При выборе других крышек и шин следите, чтобы у шины не было за‐ щитных утолщений.
Колпаки не должны ухудшать усло‐
вия охлаждения тормозных меха‐
низмов.9 Предупреждение
Использование неподходящих
колесных колпаков и шин может
стать причиной внезапной по‐
тери давления и связанной с
этим аварии.
Цепи противоскольжения
Цепи противоскольжения можно
устанавливать только на ведущие
колеса.

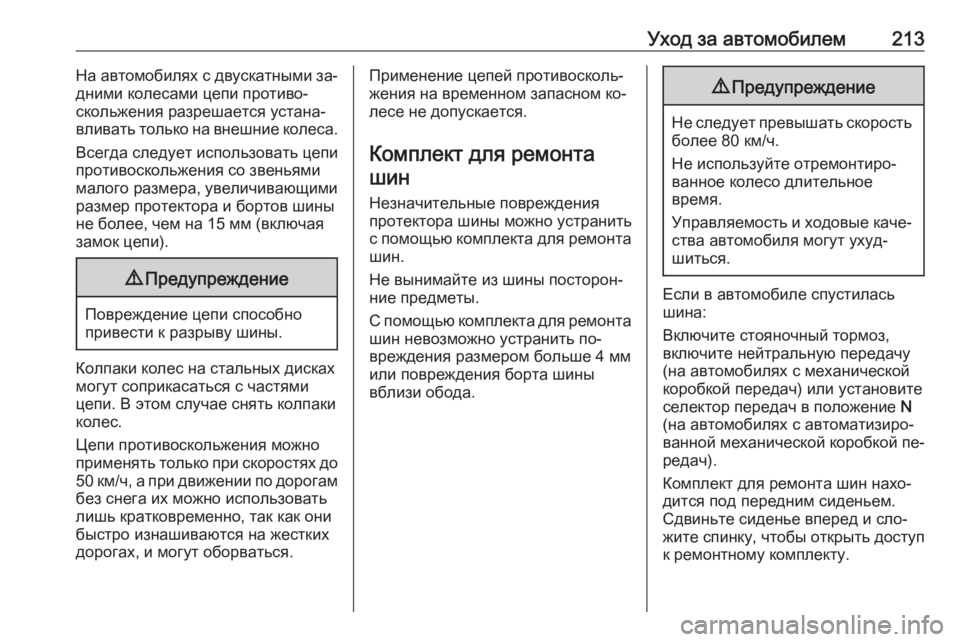

Уход за автомобилем213На автомобилях с двускатными за‐
дними колесами цепи противо‐
скольжения разрешается устана‐
вливать только на внешние колеса.
Всегда следует использовать цепи
противоскольжения со звеньями
малого размера, увеличивающими
размер протектора и бортов шины
не более, чем на 15 мм (включая
замок цепи).9 Предупреждение
Повреждение цепи способно
привести к разрыву шины.
Колпаки колес на стальных дисках
могут соприкасаться с частями
цепи. В этом случае снять колпаки
колес.
Цепи противоскольжения можно
применять только при скоростях до 50 км/ч, а при движении по дорогам
без снега их можно использовать
лишь кратковременно, так как они
быстро изнашиваются на жестких дорогах, и могут оборваться.
Применение цепей противосколь‐
жения на временном запасном ко‐
лесе не допускается.
Комплект для ремонта
шин
Незначительные повреждения протектора шины можно устранить
с помощью комплекта для ремонта шин.
Не вынимайте из шины посторон‐
ние предметы.
С помощью комплекта для ремонта шин невозможно устранить по‐
вреждения размером больше 4 мм
или повреждения борта шины
вблизи обода.9 Предупреждение
Не следует превышать скорость
более 80 км/ч.
Не используйте отремонтиро‐
ванное колесо длительное
время.
Управляемость и ходовые каче‐
ства автомобиля могут ухуд‐
шиться.
Если в автомобиле спустилась
шина:
Включите стояночный тормоз,
включите нейтральную передачу
(на автомобилях с механической
коробкой передач) или установите
селектор передач в положение N
(на автомобилях с автоматизиро‐
ванной механической коробкой пе‐
редач).
Комплект для ремонта шин нахо‐
дится под передним сиденьем.
Сдвиньте сиденье вперед и сло‐
жите спинку, чтобы открыть доступ к ремонтному комплекту.

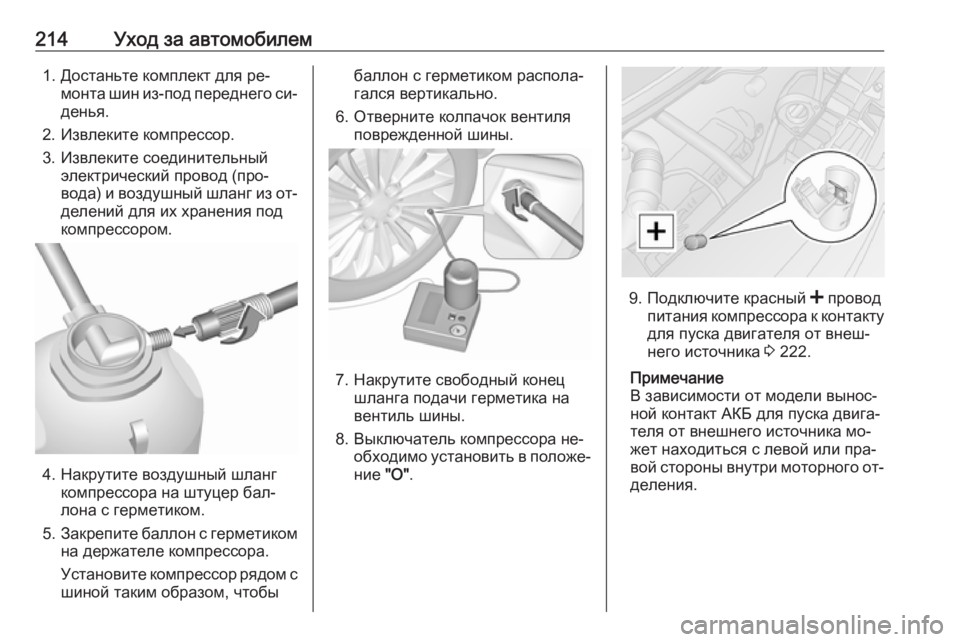

214Уход за автомобилем1. Достаньте комплект для ре‐монта шин из-под переднего си‐
денья.
2. Извлеките компрессор.
3. Извлеките соединительный электрический провод (про‐
вода) и воздушный шланг из от‐
делений для их хранения под
компрессором.
4. Накрутите воздушный шланг компрессора на штуцер бал‐
лона с герметиком.
5. Закрепите баллон с герметиком
на держателе компрессора.
Установите компрессор рядом с
шиной таким образом, чтобы
баллон с герметиком распола‐
гался вертикально.
6. Отверните колпачок вентиля поврежденной шины.
7. Накрутите свободный конец шланга подачи герметика на
вентиль шины.
8. Выключатель компрессора не‐ обходимо установить в положе‐
ние "O".
9.
Подключите красный < провод
питания компрессора к контакту
для пуска двигателя от внеш‐
него источника 3 222.
Примечание
В зависимости от модели вынос‐
ной контакт АКБ для пуска двига‐
теля от внешнего источника мо‐
жет находиться с левой или пра‐
вой стороны внутри моторного от‐
деления.

Уход за автомобилем215
10.Подключите черный ] провод
питания к "массе" автомобиля,
например, к блоку цилиндров
двигателя или болту опоры под‐
вески двигателя.
Примечание
В зависимости от типа комплекта
для ремонта шин единственный
провод питания может потребо‐ ваться подключить к розетке или
прикуривателю.
В такой комплект красный ( <) и
черный ( ]) провода не входят.
Для избежания разряда аккуму‐ ляторной батареи, мы рекомен‐
дуем запустить двигатель.11. Установите клавишу выключа‐ теля компрессора в положение
"I" . Шина заполнится гермети‐
ком.
12. Индикатор давления компрес‐ сора на короткий промежуток
времени покажет давление
6 бар. Затем давление начи‐
нает падать.
13. Это означает, что в шину зака‐ чан весь герметик. Затем шину
нужно накачать воздухом.14. Рабочее давление в шине уста‐
новится примерно через
10 минут. Давление в шинах
3 254. По достижении нужного
давления выключите компрес‐ сор, переведя клавишу выклю‐
чателя в положение "O".
Если после 10 минут заданное
давление не установилось, сни‐ мите комплект для ремонта
шин. Передвиньте автомобиль,
чтобы колеса сделали полный
оборот (примерно 2 метра).
Снова установите комплект для
ремонта шин и продолжайте на‐ качивать шину еще 10 минут.
Если требуемое давление все

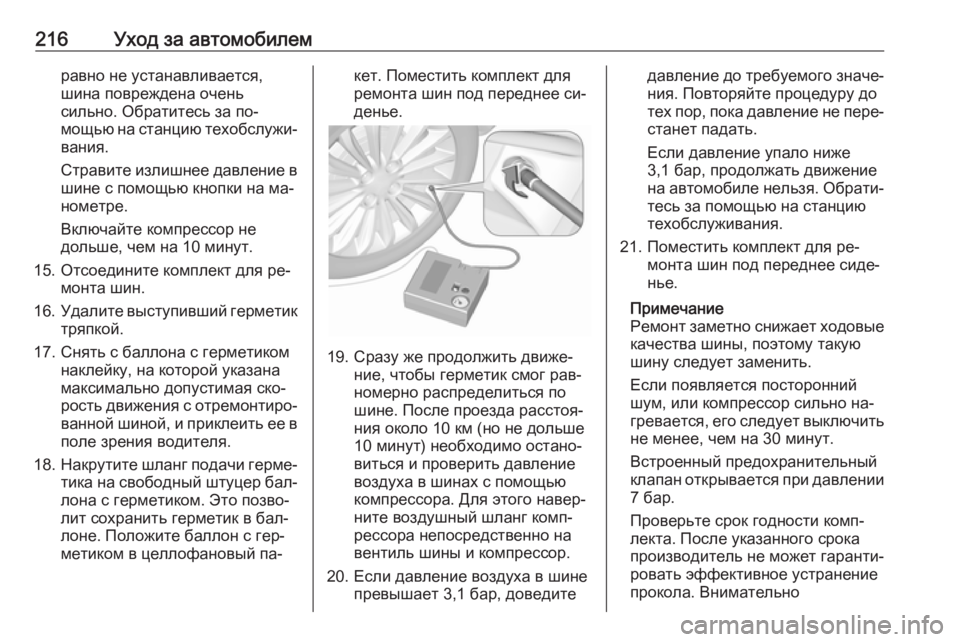

216Уход за автомобилемравно не устанавливается,
шина повреждена очень
сильно. Обратитесь за по‐
мощью на станцию техобслужи‐
вания.
Стравите излишнее давление в
шине с помощью кнопки на ма‐
нометре.
Включайте компрессор не
дольше, чем на 10 минут.
15. Отсоедините комплект для ре‐ монта шин.
16. Удалите выступивший герметик
тряпкой.
17. Снять с баллона с герметиком наклейку, на которой указана
максимально допустимая ско‐
рость движения с отремонтиро‐
ванной шиной, и приклеить ее в поле зрения водителя.
18. Накрутите шланг подачи герме‐
тика на свободный штуцер бал‐ лона с герметиком. Это позво‐
лит сохранить герметик в бал‐
лоне. Положите баллон с гер‐
метиком в целлофановый па‐кет. Поместить комплект для
ремонта шин под переднее си‐
денье.
19. Сразу же продолжить движе‐ ние, чтобы герметик смог рав‐
номерно распределиться по
шине. После проезда расстоя‐
ния около 10 км (но не дольше
10 минут) необходимо остано‐
виться и проверить давление
воздуха в шинах с помощью
компрессора. Для этого навер‐
ните воздушный шланг комп‐
рессора непосредственно на
вентиль шины и компрессор.
20. Если давление воздуха в шине превышает 3,1 бар, доведите
давление до требуемого значе‐
ния. Повторяйте процедуру до
тех пор, пока давление не пере‐ станет падать.
Если давление упало ниже
3,1 бар, продолжать движение
на автомобиле нельзя. Обрати‐ тесь за помощью на станцию
техобслуживания.
21. Поместить комплект для ре‐ монта шин под переднее сиде‐
нье.
Примечание
Ремонт заметно снижает ходовые качества шины, поэтому такую
шину следует заменить.
Если появляется посторонний
шум, или компрессор сильно на‐
гревается, его следует выключить
не менее, чем на 30 минут.
Встроенный предохранительный
клапан открывается при давлении 7 бар.
Проверьте срок годности комп‐
лекта. После указанного срока
производитель не может гаранти‐
ровать эффективное устранение
прокола. Внимательно

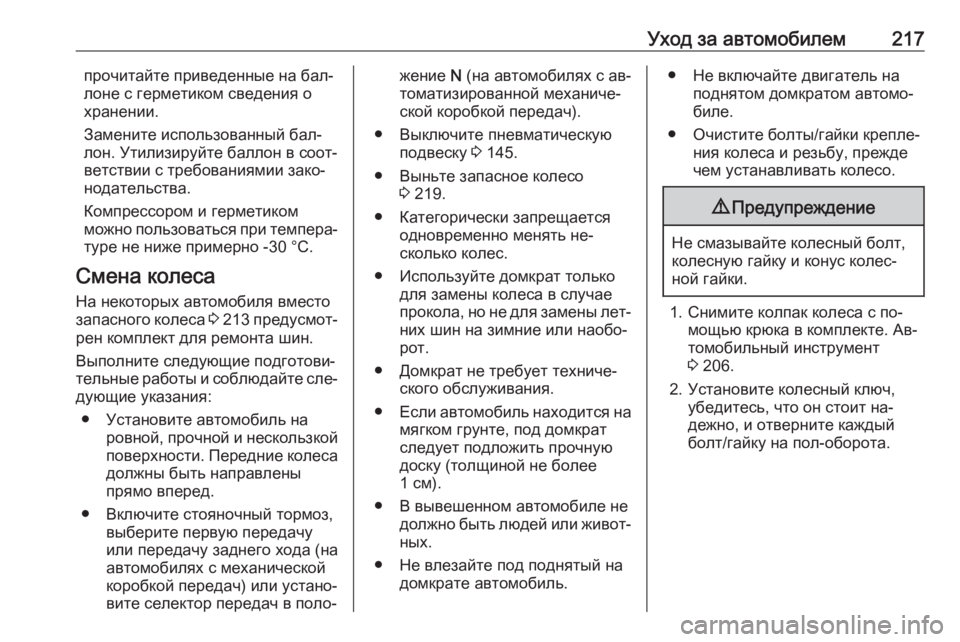

Уход за автомобилем217прочитайте приведенные на бал‐
лоне с герметиком сведения о
хранении.
Замените использованный бал‐
лон. Утилизируйте баллон в соот‐
ветствии с требованиямии зако‐
нодательства.
Компрессором и герметиком
можно пользоваться при темпера‐
туре не ниже примерно -30 °C.
Смена колеса На некоторых автомобиля вместо
запасного колеса 3 213 предусмот‐
рен комплект для ремонта шин.
Выполните следующие подготови‐
тельные работы и соблюдайте сле‐
дующие указания:
● Установите автомобиль на ровной, прочной и нескользкойповерхности. Передние колеса
должны быть направлены
прямо вперед.
● Включите стояночный тормоз, выберите первую передачу
или передачу заднего хода (на
автомобилях с механической
коробкой передач) или устано‐
вите селектор передач в поло‐жение N (на автомобилях с ав‐
томатизированной механиче‐
ской коробкой передач).
● Выключите пневматическую подвеску 3 145.
● Выньте запасное колесо 3 219.
● Категорически запрещается одновременно менять не‐
сколько колес.
● Используйте домкрат только для замены колеса в случае
прокола, но не для замены лет‐ них шин на зимние или наобо‐
рот.
● Домкрат не требует техниче‐ ского обслуживания.
● Если автомобиль находится на
мягком грунте, под домкрат
следует подложить прочную
доску (толщиной не более
1 см).
● В вывешенном автомобиле не должно быть людей или живот‐
ных.
● Не влезайте под поднятый на домкрате автомобиль.● Не включайте двигатель наподнятом домкратом автомо‐
биле.
● Очистите болты/гайки крепле‐ ния колеса и резьбу, прежде
чем устанавливать колесо.9 Предупреждение
Не смазывайте колесный болт,
колесную гайку и конус колес‐
ной гайки.
1. Снимите колпак колеса с по‐ мощью крюка в комплекте. Ав‐
томобильный инструмент
3 206.
2. Установите колесный ключ, убедитесь, что он стоит на‐
дежно, и отверните каждый
болт/гайку на пол-оборота.

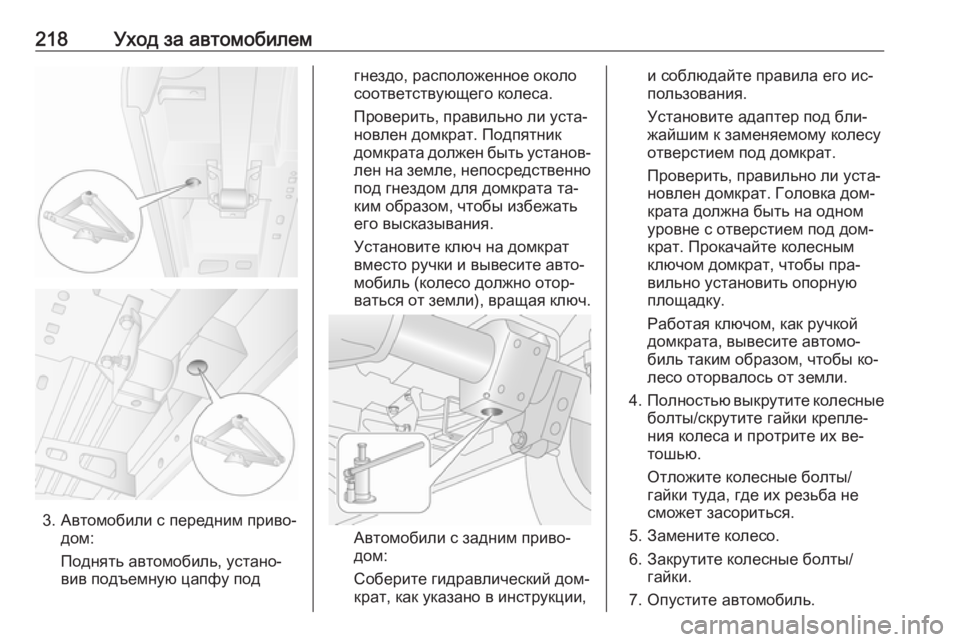

218Уход за автомобилем
3. Автомобили с передним приво‐дом:
Поднять автомобиль, устано‐
вив подъемную цапфу под
гнездо, расположенное около
соответствующего колеса.
Проверить, правильно ли уста‐новлен домкрат. Подпятник
домкрата должен быть установ‐ лен на земле, непосредственно
под гнездом для домкрата та‐
ким образом, чтобы избежать
его высказывания.
Установите ключ на домкрат
вместо ручки и вывесите авто‐
мобиль (колесо должно отор‐
ваться от земли), вращая ключ.
Автомобили с задним приво‐
дом:
Соберите гидравлический дом‐ крат, как указано в инструкции,
и соблюдайте правила его ис‐
пользования.
Установите адаптер под бли‐
жайшим к заменяемому колесу
отверстием под домкрат.
Проверить, правильно ли уста‐
новлен домкрат. Головка дом‐
крата должна быть на одном
уровне с отверстием под дом‐
крат. Прокачайте колесным
ключом домкрат, чтобы пра‐
вильно установить опорную
площадку.
Работая ключом, как ручкой
домкрата, вывесите автомо‐
биль таким образом, чтобы ко‐
лесо оторвалось от земли.
4. Полностью выкрутите колесные
болты/скрутите гайки крепле‐
ния колеса и протрите их ве‐
тошью.
Отложите колесные болты/
гайки туда, где их резьба не
сможет засориться.
5. Замените колесо.
6. Закрутите колесные болты/ гайки.
7. Опустите автомобиль.
