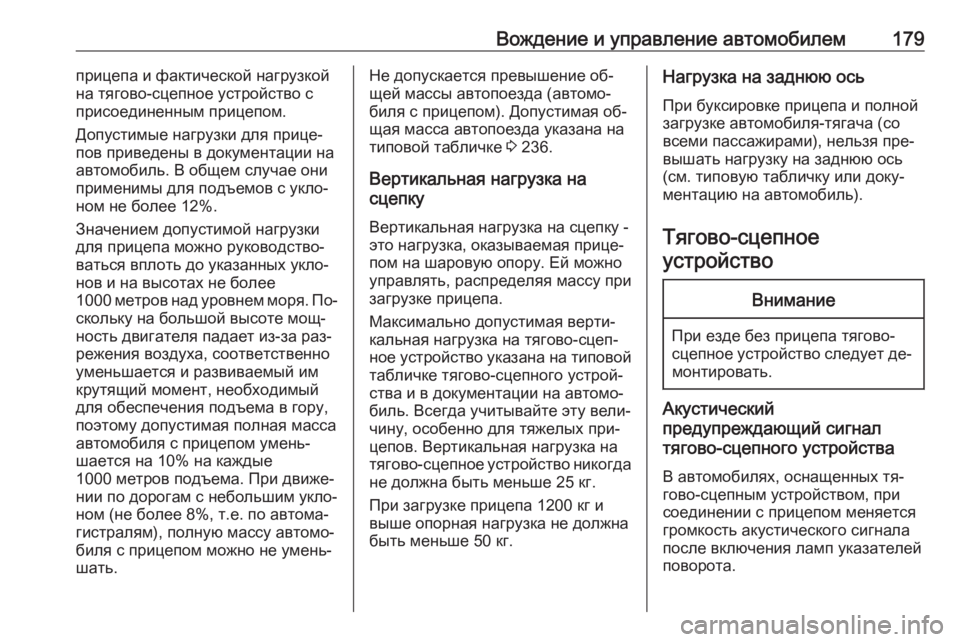

Вождение и управление автомобилем179прицепа и фактической нагрузкой
на тягово-сцепное устройство с
присоединенным прицепом.
Допустимые нагрузки для прице‐
пов приведены в документации на автомобиль. В общем случае они
применимы для подъемов с укло‐
ном не более 12%.
Значением допустимой нагрузки
для прицепа можно руководство‐
ваться вплоть до указанных укло‐
нов и на высотах не более
1000 метров над уровнем моря. По‐
скольку на большой высоте мощ‐
ность двигателя падает из-за раз‐
режения воздуха, соответственно
уменьшается и развиваемый им
крутящий момент, необходимый
для обеспечения подъема в гору,
поэтому допустимая полная масса
автомобиля с прицепом умень‐
шается на 10% на каждые
1000 метров подъема. При движе‐
нии по дорогам с небольшим укло‐
ном (не более 8%, т.е. по автома‐
гистралям), полную массу автомо‐
биля с прицепом можно не умень‐
шать.Не допускается превышение об‐
щей массы автопоезда (автомо‐
биля с прицепом). Допустимая об‐
щая масса автопоезда указана на
типовой табличке 3 236.
Вертикальная нагрузка на
сцепку
Вертикальная нагрузка на сцепку -
это нагрузка, оказываемая прице‐
пом на шаровую опору. Ей можно
управлять, распределяя массу при
загрузке прицепа.
Максимально допустимая верти‐
кальная нагрузка на тягово-сцеп‐
ное устройство указана на типовой табличке тягово-сцепного устрой‐
ства и в документации на автомо‐
биль. Всегда учитывайте эту вели‐
чину, особенно для тяжелых при‐
цепов. Вертикальная нагрузка на
тягово-сцепное устройство никогда
не должна быть меньше 25 кг.
При загрузке прицепа 1200 кг и выше опорная нагрузка не должна
быть меньше 50 кг.Нагрузка на заднюю ось
При буксировке прицепа и полной
загрузке автомобиля-тягача (со
всеми пассажирами), нельзя пре‐
вышать нагрузку на заднюю ось
(см. типовую табличку или доку‐
ментацию на автомобиль).
Тягово-сцепноеустройствоВнимание
При езде без прицепа тягово-
сцепное устройство следует де‐ монтировать.
Акустический
предупреждающий сигнал
тягово-сцепного устройства
В автомобилях, оснащенных тя‐
гово-сцепным устройством, при
соединении с прицепом меняется
громкость акустического сигнала
после включения ламп указателей
поворота.

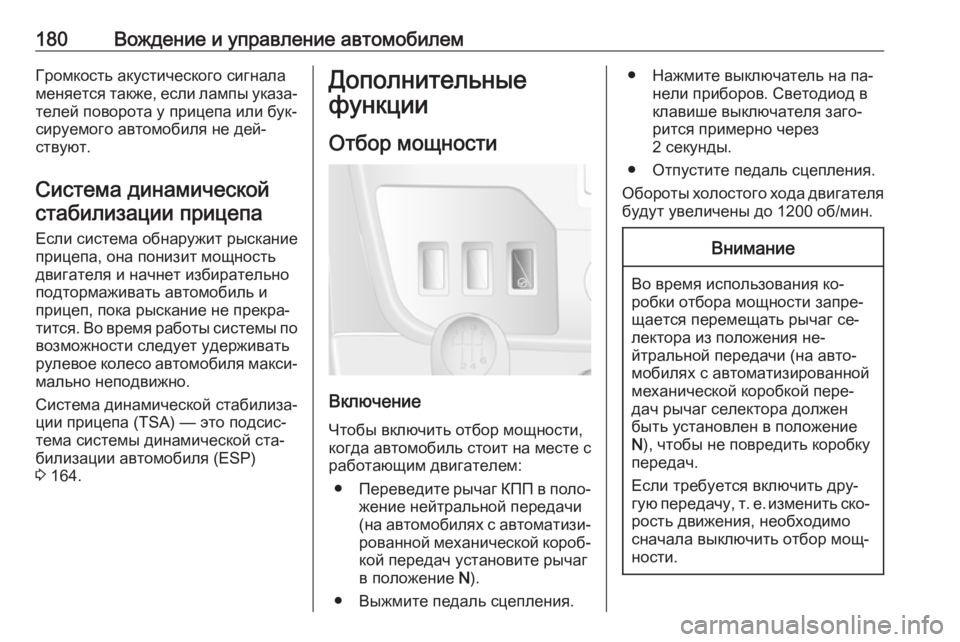

180Вождение и управление автомобилемГромкость акустического сигнала
меняется также, если лампы указа‐ телей поворота у прицепа или бук‐
сируемого автомобиля не дей‐
ствуют.
Система динамической
стабилизации прицепа
Если система обнаружит рыскание
прицепа, она понизит мощность
двигателя и начнет избирательно
подтормаживать автомобиль и
прицеп, пока рыскание не прекра‐
тится. Во время работы системы по
возможности следует удерживать рулевое колесо автомобиля макси‐ мально неподвижно.
Система динамической стабилиза‐
ции прицепа (TSA) — это подсис‐
тема системы динамической ста‐
билизации автомобиля (ESP)
3 164.Дополнительные
функции
Отбор мощности
Включение
Чтобы включить отбор мощности,
когда автомобиль стоит на месте с
работающим двигателем:
● Переведите рычаг КПП в поло‐
жение нейтральной передачи
(на автомобилях с автоматизи‐
рованной механической короб‐
кой передач установите рычаг
в положение N).
● Выжмите педаль сцепления.
● Нажмите выключатель на па‐ нели приборов. Светодиод в
клавише выключателя заго‐
рится примерно через
2 секунды.
● Отпустите педаль сцепления.
Обороты холостого хода двигателя будут увеличены до 1200 об/мин.Внимание
Во время использования ко‐
робки отбора мощности запре‐
щается перемещать рычаг се‐
лектора из положения не‐
йтральной передачи (на авто‐
мобилях с автоматизированной
механической коробкой пере‐
дач рычаг селектора должен
быть установлен в положение
N ), чтобы не повредить коробку
передач.
Если требуется включить дру‐
гую передачу, т. е. изменить ско‐ рость движения, необходимо
сначала выключить отбор мощ‐
ности.

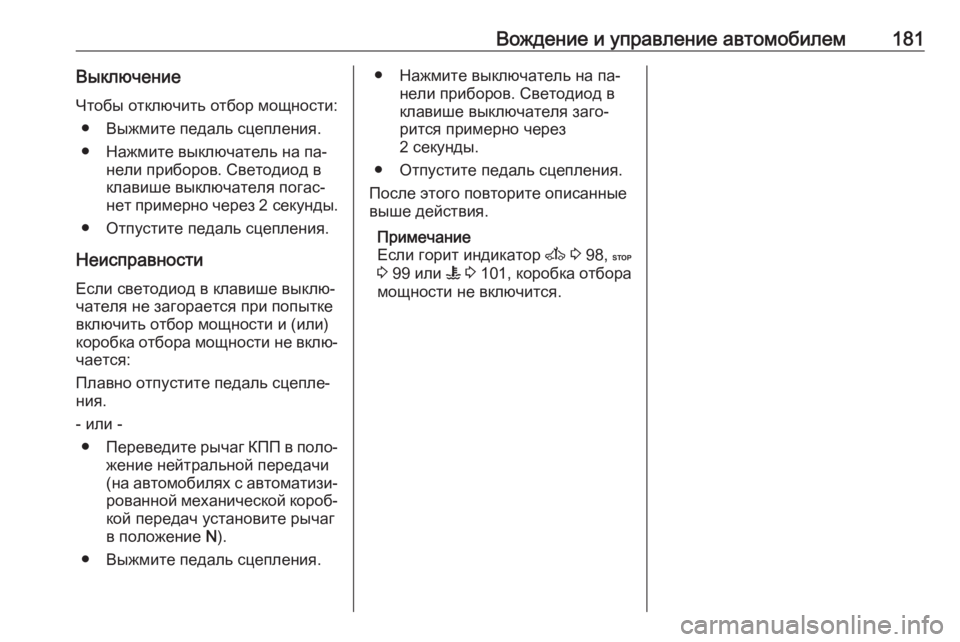

Вождение и управление автомобилем181ВыключениеЧтобы отключить отбор мощности: ● Выжмите педаль сцепления.
● Нажмите выключатель на па‐ нели приборов. Светодиод в
клавише выключателя погас‐
нет примерно через 2 секунды.
● Отпустите педаль сцепления.
Неисправности Если светодиод в клавише выклю‐
чателя не загорается при попытке
включить отбор мощности и (или)
коробка отбора мощности не вклю‐
чается:
Плавно отпустите педаль сцепле‐
ния.
- или - ● Переведите рычаг КПП в поло‐
жение нейтральной передачи
(на автомобилях с автоматизи‐
рованной механической короб‐
кой передач установите рычаг
в положение N).
● Выжмите педаль сцепления.● Нажмите выключатель на па‐ нели приборов. Светодиод в
клавише выключателя заго‐
рится примерно через
2 секунды.
● Отпустите педаль сцепления.
После этого повторите описанные выше действия.
Примечание
Если горит индикатор A 3 98, C
3 99 или W 3 101, коробка отбора
мощности не включится.

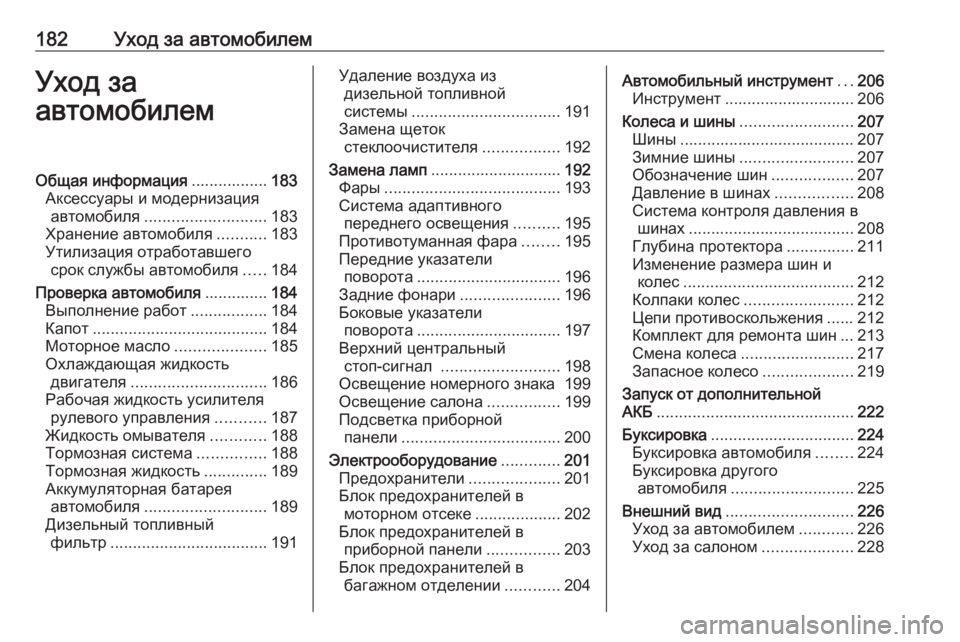

182Уход за автомобилемУход за
автомобилемОбщая информация .................183
Аксессуары и модернизация автомобиля ........................... 183
Хранение автомобиля ...........183
Утилизация отработавшего срок службы автомобиля .....184
Проверка автомобиля ..............184
Выполнение работ .................184
Капот ....................................... 184
Моторное масло ....................185
Охлаждающая жидкость двигателя .............................. 186
Рабочая жидкость усилителя рулевого управления ...........187
Жидкость омывателя ............188
Тормозная система ...............188
Тормозная жидкость ..............189
Аккумуляторная батарея автомобиля ........................... 189
Дизельный топливный фильтр ................................... 191Удаление воздуха из
дизельной топливной
системы ................................. 191
Замена щеток стеклоочистителя .................192
Замена ламп ............................. 192
Фары ....................................... 193
Система адаптивного переднего освещения ..........195
Противотуманная фара ........195
Передние указатели поворота ................................ 196
Задние фонари ......................196
Боковые указатели поворота ................................ 197
Верхний центральный стоп-сигнал .......................... 198
Освещение номерного знака 199
Освещение салона ................199
Подсветка приборной панели ................................... 200
Электрооборудование .............201
Предохранители ....................201
Блок предохранителей в моторном отсеке ...................202
Блок предохранителей в приборной панели ................203
Блок предохранителей в багажном отделении ............204Автомобильный инструмент ...206
Инструмент ............................. 206
Колеса и шины ......................... 207
Шины ....................................... 207 Зимние шины ......................... 207
Обозначение шин ..................207
Давление в шинах .................208
Система контроля давления в шинах ..................................... 208
Глубина протектора ...............211
Изменение размера шин и колес ...................................... 212
Колпаки колес ........................ 212
Цепи противоскольжения ...... 212
Комплект для ремонта шин ... 213
Смена колеса ......................... 217
Запасное колесо ....................219
Запуск от дополнительной
АКБ ............................................ 222
Буксировка ................................ 224
Буксировка автомобиля ........224
Буксировка другого автомобиля ........................... 225
Внешний вид ............................ 226
Уход за автомобилем ............226
Уход за салоном ....................228

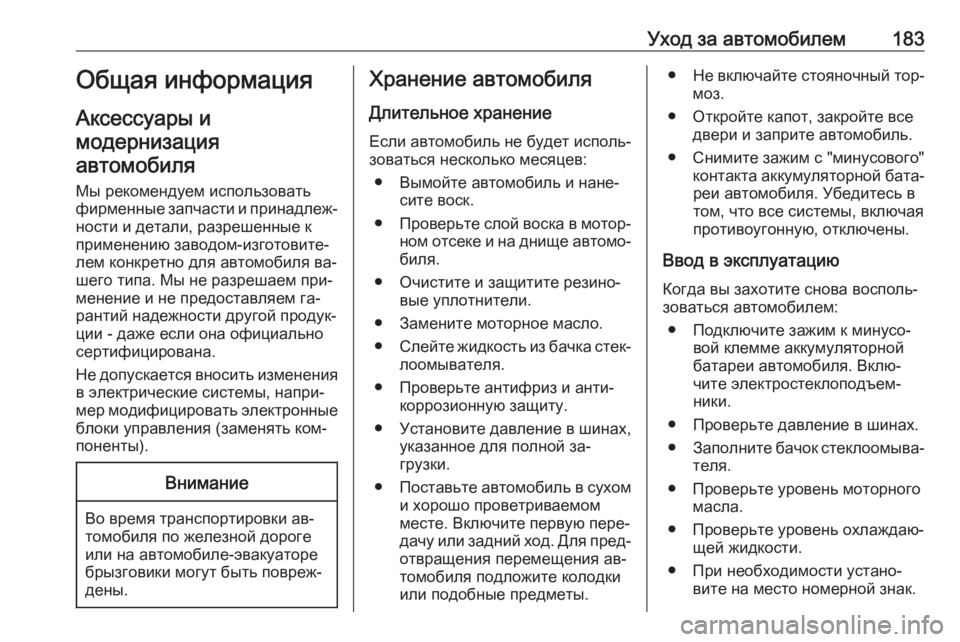

Уход за автомобилем183Общая информацияАксессуары и
модернизация автомобиля
Мы рекомендуем использовать
фирменные запчасти и принадлеж‐
ности и детали, разрешенные к
применению заводом-изготовите‐
лем конкретно для автомобиля ва‐
шего типа. Мы не разрешаем при‐
менение и не предоставляем га‐
рантий надежности другой продук‐
ции - даже если она официально сертифицирована.
Не допускается вносить изменения
в электрические системы, напри‐
мер модифицировать электронные блоки управления (заменять ком‐
поненты).Внимание
Во время транспортировки ав‐
томобиля по железной дороге
или на автомобиле-эвакуаторе
брызговики могут быть повреж‐
дены.
Хранение автомобиля
Длительное хранениеЕсли автомобиль не будет исполь‐зоваться несколько месяцев:
● Вымойте автомобиль и нане‐ сите воск.
● Проверьте слой воска в мотор‐
ном отсеке и на днище автомо‐
биля.
● Очистите и защитите резино‐ вые уплотнители.
● Замените моторное масло. ● Слейте жидкость из бачка стек‐
лоомывателя.
● Проверьте антифриз и анти‐ коррозионную защиту.
● Установите давление в шинах, указанное для полной за‐
грузки.
● Поставьте автомобиль в сухом
и хорошо проветриваемом
месте. Включите первую пере‐
дачу или задний ход. Для пред‐
отвращения перемещения ав‐
томобиля подложите колодки
или подобные предметы.● Не включайте стояночный тор‐
моз.
● Откройте капот, закройте все двери и заприте автомобиль.
● Снимите зажим с "минусового" контакта аккумуляторной бата‐реи автомобиля. Убедитесь в
том, что все системы, включая
противоугонную, отключены.
Ввод в эксплуатацию Когда вы захотите снова восполь‐
зоваться автомобилем:
● Подключите зажим к минусо‐ вой клемме аккумуляторной
батареи автомобиля. Вклю‐
чите электростеклоподъем‐
ники.
● Проверьте давление в шинах. ● Заполните бачок стеклоомыва‐
теля.
● Проверьте уровень моторного масла.
● Проверьте уровень охлаждаю‐ щей жидкости.
● При необходимости устано‐ вите на место номерной знак.

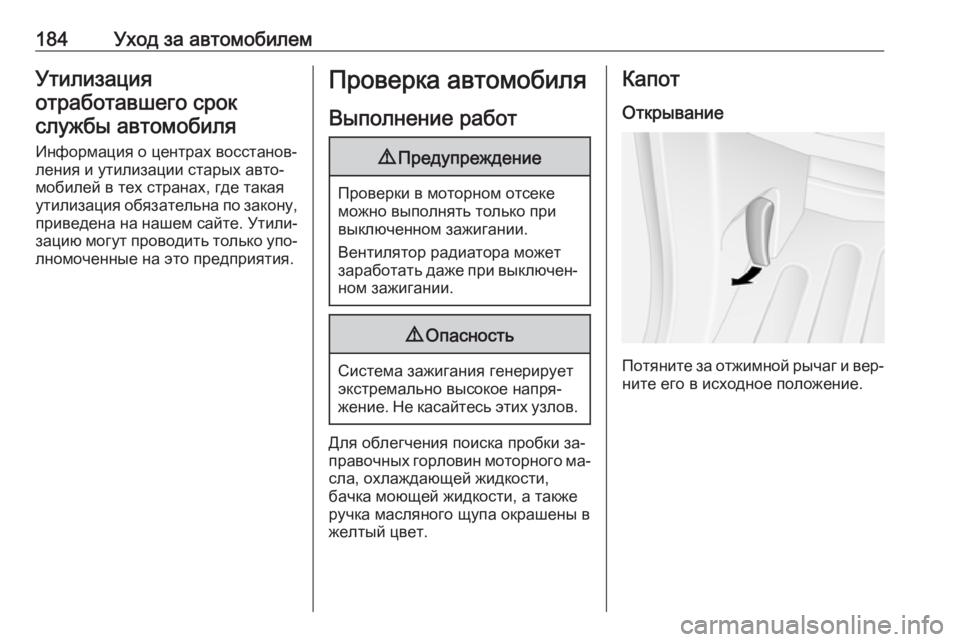

184Уход за автомобилемУтилизацияотработавшего срокслужбы автомобиля
Информация о центрах восстанов‐
ления и утилизации старых авто‐
мобилей в тех странах, где такая
утилизация обязательна по закону,
приведена на нашем сайте. Утили‐
зацию могут проводить только упо‐ лномоченные на это предприятия.Проверка автомобиля
Выполнение работ9 Предупреждение
Проверки в моторном отсеке
можно выполнять только при
выключенном зажигании.
Вентилятор радиатора может
заработать даже при выключен‐ ном зажигании.
9 Опасность
Система зажигания генерирует
экстремально высокое напря‐
жение. Не касайтесь этих узлов.
Для облегчения поиска пробки за‐
правочных горловин моторного ма‐ сла, охлаждающей жидкости,
бачка моющей жидкости, а также
ручка масляного щупа окрашены в
желтый цвет.
Капот
Открывание
Потяните за отжимной рычаг и вер‐
ните его в исходное положение.

Уход за автомобилем185
Сдвиньте влево ручку замка под
капотом (смещена немного влево
от центра) и откройте крышку ка‐
пота.
Разложите штангу упора капота и
вставьте ее в правый крюк на внут‐ ренней стороне крышки капота.
Если в режиме Autostop будет от‐
крыта крышка капота, двигатель
будет запущен автоматически из
соображений безопасности.
Закрывание
Перед тем как закрыть капот, уло‐
жите опору в держатель.
Опустите капот и захлопните его,
отпустив на небольшой высоте
(20–25 см). Убедитесь, что капот
защелкнулся.
Моторное масло
Необходимо регулярно проверять
уровень моторного масла вручную,
чтобы избежать повреждения дви‐
гателя.
Проверить, что применяется мо‐
торное масло с надлежащими ха‐
рактеристиками. Рекомендуемые для применения жидкости и смазки
3 232.Автомобиль должен стоять на ров‐
ной поверхности. Двигатель дол‐
жен быть прогрет до рабочей тем‐
пературы и выключен не менее,
чем за 10 минут до проверки.
Выньте щуп определения уровня
масла, протрите его, вставьте до
упора на ручке, снова выньте и
определите уровень масла.
Если уровень моторного масла
упал до отметки MIN, необходимо
долить моторное масло.

186Уход за автомобилемВнимание
Необходимо следить за тем,
чтобы уровень моторного масла не снижался ниже минималь‐
ного уровня!
Мы рекомендуем использовать мо‐ торное масло того же типа, что ис‐
пользовалось предыдущим разом.
Уровень моторного масла не дол‐
жен быть выше верхней отметки
MAX на щупе.
Внимание
Излишки масла необходимо
слить или откачать.
Чтобы избежать проливания масла во время заливки, используйте во‐
ронку. Воронка должна надежно
держаться в наливной горловине.
Стабилизация расхода моторного
масла не достигается, пока авто‐
мобиль не проедет несколько ты‐
сяч километров. Только после
этого можно определить фактиче‐
ский расход масла.
Если после периода обкатки авто‐
мобиля расход моторного масла
превышает 0,5 литра на каждые
1000 км следует обратиться на
станцию техобслуживания.
Рабочие объемы 3 253, Дисплей
уровня моторного масла 3 92.
Установите крышку ровно и затя‐
ните ее.
Охлаждающая жидкость
двигателя
Охлаждающая жидкость предохра‐
няет от замерзания примерно до
-28 °C.Внимание
Применяйте только разрешен‐
ную незамерзающую жидкость.
Уровень охлаждающей
жидкости
Внимание
Слишком низкий уровень охлаж‐ дающей жидкости может приве‐
сти к повреждению двигателя.

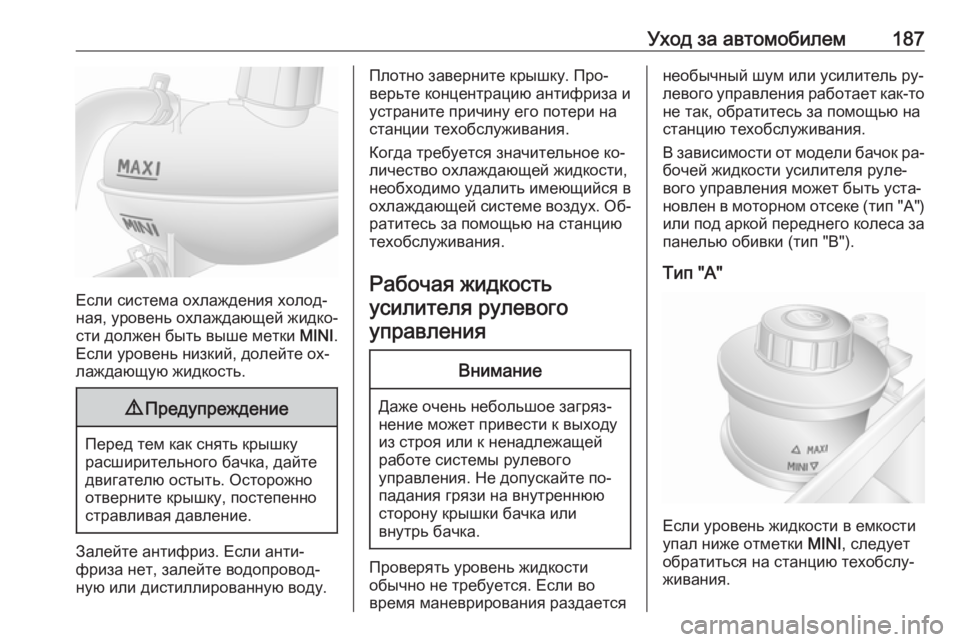

Уход за автомобилем187
Если система охлаждения холод‐
ная, уровень охлаждающей жидко‐
сти должен быть выше метки MINI.
Если уровень низкий, долейте ох‐
лаждающую жидкость.
9 Предупреждение
Перед тем как снять крышку
расширительного бачка, дайте
двигателю остыть. Осторожно
отверните крышку, постепенно
стравливая давление.
Залейте антифриз. Если анти‐
фриза нет, залейте водопровод‐
ную или дистиллированную воду.
Плотно заверните крышку. Про‐
верьте концентрацию антифриза и
устраните причину его потери на
станции техобслуживания.
Когда требуется значительное ко‐
личество охлаждающей жидкости,
необходимо удалить имеющийся в
охлаждающей системе воздух. Об‐ ратитесь за помощью на станцию
техобслуживания.
Рабочая жидкостьусилителя рулевого
управленияВнимание
Даже очень небольшое загряз‐
нение может привести к выходу
из строя или к ненадлежащей работе системы рулевого
управления. Не допускайте по‐
падания грязи на внутреннюю
сторону крышки бачка или
внутрь бачка.
Проверять уровень жидкости
обычно не требуется. Если во
время маневрирования раздается
необычный шум или усилитель ру‐
левого управления работает как-то не так, обратитесь за помощью на
станцию техобслуживания.
В зависимости от модели бачок ра‐
бочей жидкости усилителя руле‐ вого управления может быть уста‐
новлен в моторном отсеке ( тип "А")
или под аркой переднего колеса за
панелью обивки (тип "B").
Тип "A"
Если уровень жидкости в емкости
упал ниже отметки MINI, следует
обратиться на станцию техобслу‐ живания.

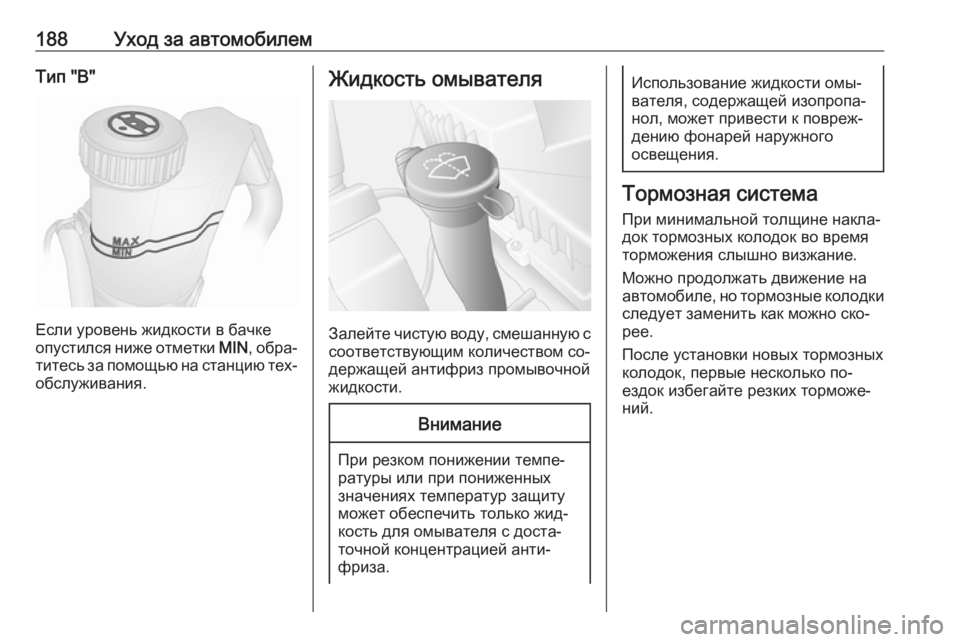

188Уход за автомобилемТип "B"
Если уровень жидкости в бачке
опустился ниже отметки MIN, обра‐
титесь за помощью на станцию тех‐ обслуживания.
Жидкость омывателя
Залейте чистую воду, смешанную ссоответствующим количеством со‐
держащей антифриз промывочной
жидкости.
Внимание
При резком понижении темпе‐
ратуры или при пониженных
значениях температур защиту может обеспечить только жид‐
кость для омывателя с доста‐
точной концентрацией анти‐
фриза.
Использование жидкости омы‐
вателя, содержащей изопропа‐
нол, может привести к повреж‐
дению фонарей наружного
освещения.
Тормозная система
При минимальной толщине накла‐док тормозных колодок во время
торможения слышно визжание.
Можно продолжать движение на
автомобиле, но тормозные колодки
следует заменить как можно ско‐
рее.
После установки новых тормозных
колодок, первые несколько по‐
ездок избегайте резких торможе‐
ний.
