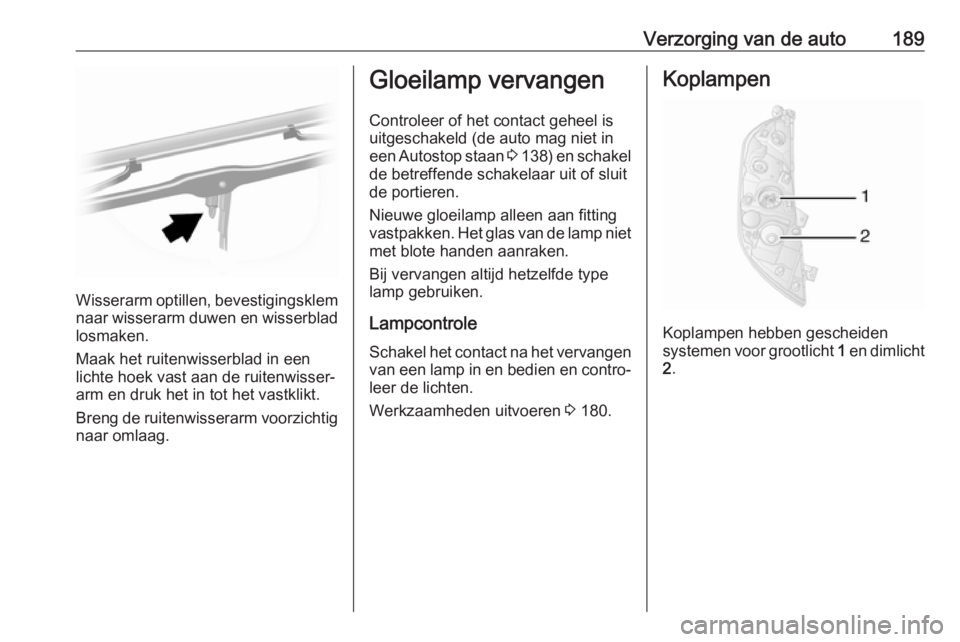

Verzorging van de auto189
Wisserarm optillen, bevestigingsklem
naar wisserarm duwen en wisserblad losmaken.
Maak het ruitenwisserblad in een
lichte hoek vast aan de ruitenwisser‐
arm en druk het in tot het vastklikt.
Breng de ruitenwisserarm voorzichtig
naar omlaag.
Gloeilamp vervangen
Controleer of het contact geheel isuitgeschakeld (de auto mag niet in
een Autostop staan 3 138 ) en schakel
de betreffende schakelaar uit of sluit de portieren.
Nieuwe gloeilamp alleen aan fitting vastpakken. Het glas van de lamp niet met blote handen aanraken.
Bij vervangen altijd hetzelfde type
lamp gebruiken.
Lampcontrole Schakel het contact na het vervangen van een lamp in en bedien en contro‐
leer de lichten.
Werkzaamheden uitvoeren 3 180.Koplampen
Koplampen hebben gescheiden
systemen voor grootlicht 1 en dimlicht
2 .

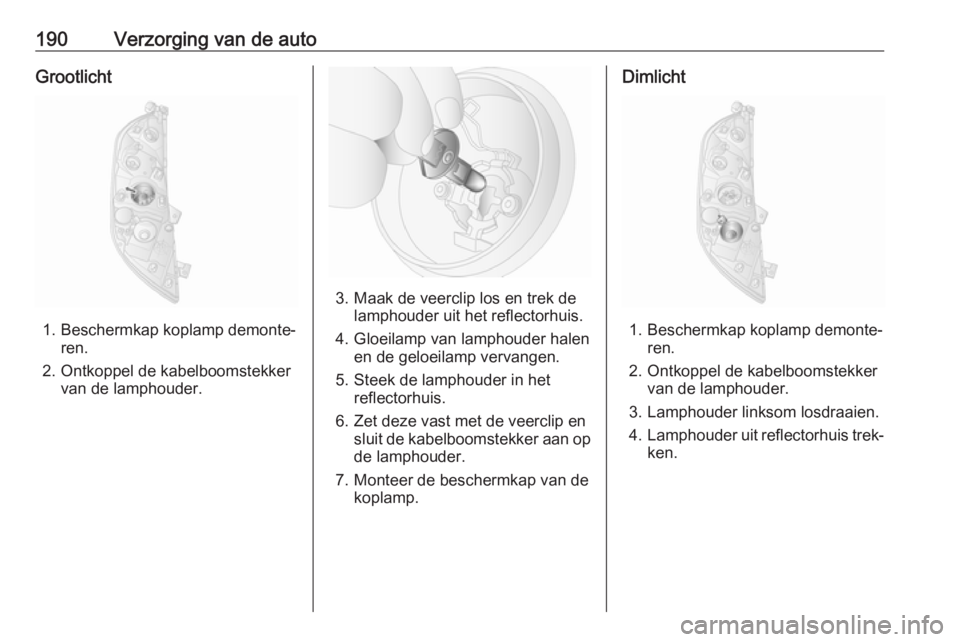

190Verzorging van de autoGrootlicht
1. Beschermkap koplamp demonte‐ren.
2. Ontkoppel de kabelboomstekker van de lamphouder.
3. Maak de veerclip los en trek delamphouder uit het reflectorhuis.
4. Gloeilamp van lamphouder halen en de geloeilamp vervangen.
5. Steek de lamphouder in het reflectorhuis.
6. Zet deze vast met de veerclip en sluit de kabelboomstekker aan opde lamphouder.
7. Monteer de beschermkap van de koplamp.
Dimlicht
1. Beschermkap koplamp demonte‐ ren.
2. Ontkoppel de kabelboomstekker van de lamphouder.
3. Lamphouder linksom losdraaien. 4. Lamphouder uit reflectorhuis trek‐
ken.

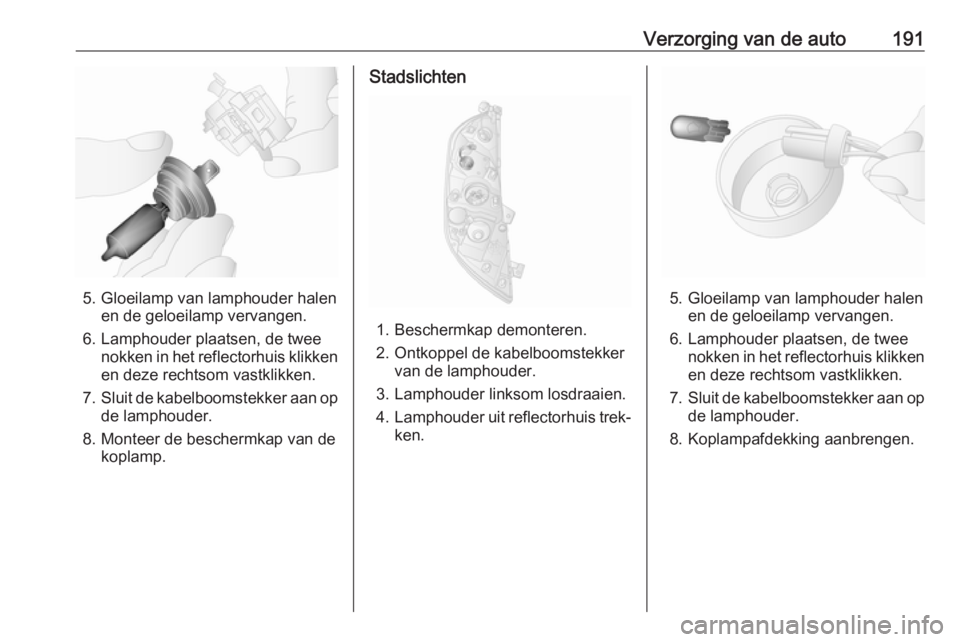

Verzorging van de auto191
5. Gloeilamp van lamphouder halenen de geloeilamp vervangen.
6. Lamphouder plaatsen, de twee nokken in het reflectorhuis klikken
en deze rechtsom vastklikken.
7. Sluit de kabelboomstekker aan op
de lamphouder.
8. Monteer de beschermkap van de koplamp.
Stadslichten
1. Beschermkap demonteren.
2. Ontkoppel de kabelboomstekker van de lamphouder.
3. Lamphouder linksom losdraaien. 4. Lamphouder uit reflectorhuis trek‐
ken.
5. Gloeilamp van lamphouder halen en de geloeilamp vervangen.
6. Lamphouder plaatsen, de twee nokken in het reflectorhuis klikkenen deze rechtsom vastklikken.
7. Sluit de kabelboomstekker aan op
de lamphouder.
8. Koplampafdekking aanbrengen.

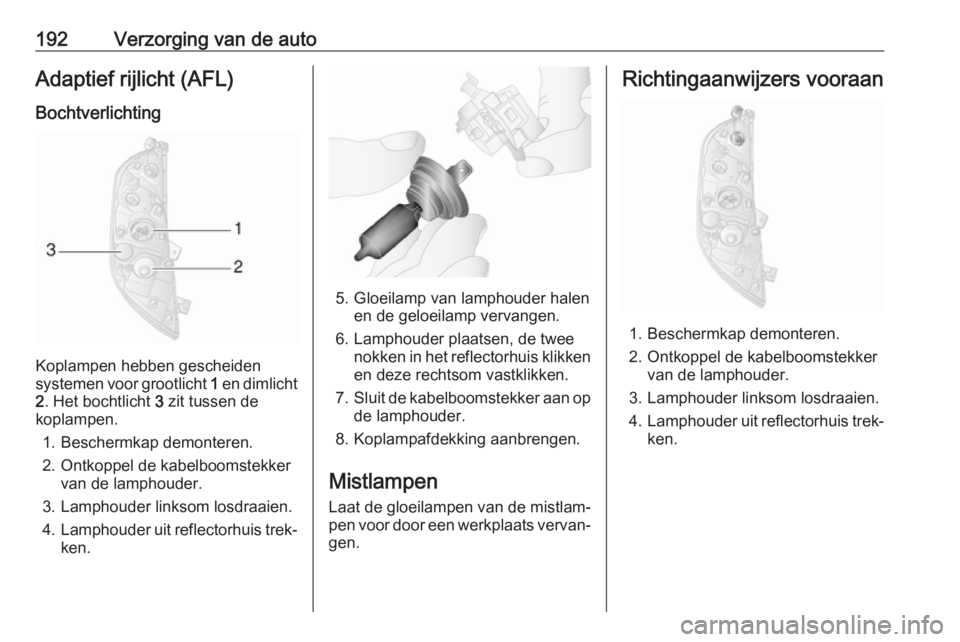

192Verzorging van de autoAdaptief rijlicht (AFL)
Bochtverlichting
Koplampen hebben gescheiden
systemen voor grootlicht 1 en dimlicht
2 . Het bochtlicht 3 zit tussen de
koplampen.
1. Beschermkap demonteren.
2. Ontkoppel de kabelboomstekker van de lamphouder.
3. Lamphouder linksom losdraaien.
4. Lamphouder uit reflectorhuis trek‐
ken.
5. Gloeilamp van lamphouder halen en de geloeilamp vervangen.
6. Lamphouder plaatsen, de twee nokken in het reflectorhuis klikkenen deze rechtsom vastklikken.
7. Sluit de kabelboomstekker aan op
de lamphouder.
8. Koplampafdekking aanbrengen.
Mistlampen
Laat de gloeilampen van de mistlam‐
pen voor door een werkplaats vervan‐
gen.
Richtingaanwijzers vooraan
1. Beschermkap demonteren.
2. Ontkoppel de kabelboomstekker van de lamphouder.
3. Lamphouder linksom losdraaien. 4. Lamphouder uit reflectorhuis trek‐
ken.

Verzorging van de auto193

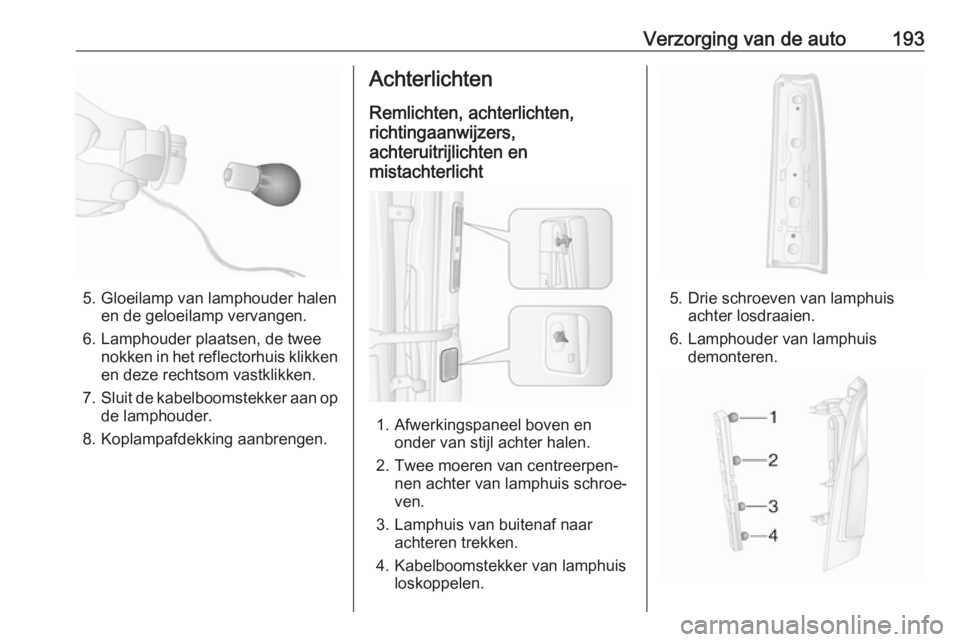

5. Gloeilamp van lamphouder halenen de geloeilamp vervangen.
6. Lamphouder plaatsen, de twee nokken in het reflectorhuis klikken
en deze rechtsom vastklikken.
7. Sluit de kabelboomstekker aan op
de lamphouder.
8. Koplampafdekking aanbrengen.
Achterlichten
Remlichten, achterlichten,
richtingaanwijzers,
achteruitrijlichten en
mistachterlicht
1. Afwerkingspaneel boven en onder van stijl achter halen.
2. Twee moeren van centreerpen‐ nen achter van lamphuis schroe‐
ven.
3. Lamphuis van buitenaf naar achteren trekken.
4. Kabelboomstekker van lamphuis loskoppelen.
5. Drie schroeven van lamphuisachter losdraaien.
6. Lamphouder van lamphuis demonteren.

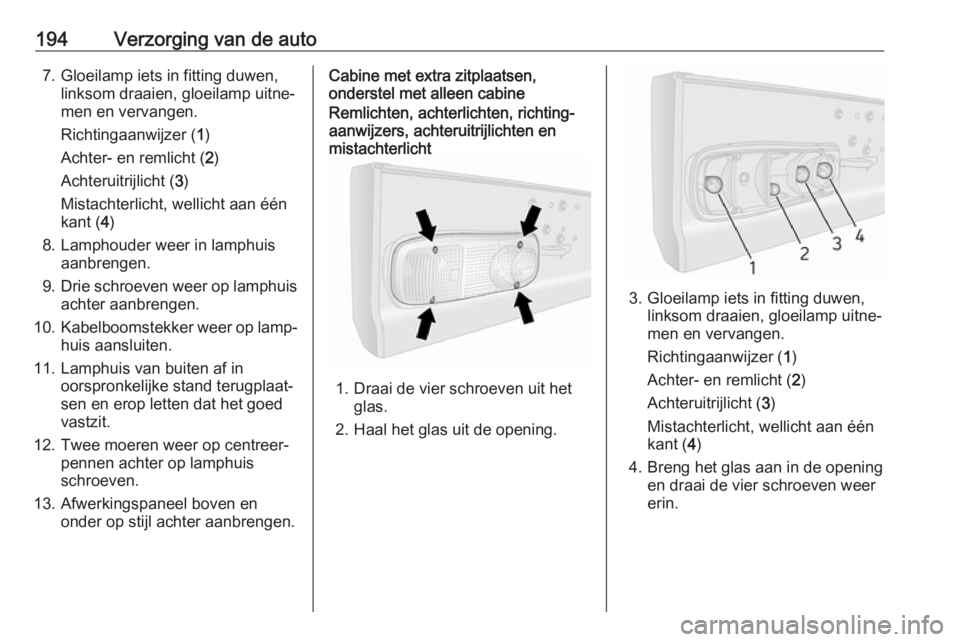

194Verzorging van de auto7. Gloeilamp iets in fitting duwen,linksom draaien, gloeilamp uitne‐men en vervangen.
Richtingaanwijzer ( 1)
Achter- en remlicht ( 2)
Achteruitrijlicht ( 3)
Mistachterlicht, wellicht aan één
kant ( 4)
8. Lamphouder weer in lamphuis aanbrengen.
9. Drie schroeven weer op lamphuis
achter aanbrengen.
10. Kabelboomstekker weer op lamp‐
huis aansluiten.
11. Lamphuis van buiten af in oorspronkelijke stand terugplaat‐
sen en erop letten dat het goed
vastzit.
12. Twee moeren weer op centreer‐ pennen achter op lamphuis
schroeven.
13. Afwerkingspaneel boven en onder op stijl achter aanbrengen.Cabine met extra zitplaatsen,
onderstel met alleen cabineRemlichten, achterlichten, richting‐
aanwijzers, achteruitrijlichten en
mistachterlicht
1. Draai de vier schroeven uit het glas.
2. Haal het glas uit de opening.
3. Gloeilamp iets in fitting duwen, linksom draaien, gloeilamp uitne‐men en vervangen.
Richtingaanwijzer ( 1)
Achter- en remlicht ( 2)
Achteruitrijlicht ( 3)
Mistachterlicht, wellicht aan één
kant ( 4)
4. Breng het glas aan in de opening en draai de vier schroeven weererin.

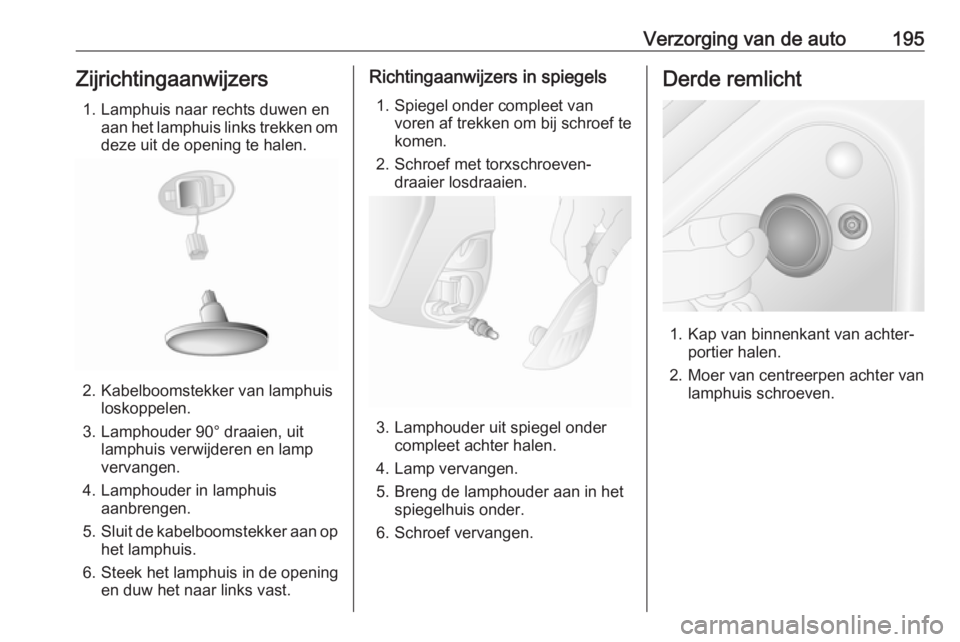

Verzorging van de auto195Zijrichtingaanwijzers1. Lamphuis naar rechts duwen en aan het lamphuis links trekken omdeze uit de opening te halen.
2. Kabelboomstekker van lamphuis loskoppelen.
3. Lamphouder 90° draaien, uit lamphuis verwijderen en lamp
vervangen.
4. Lamphouder in lamphuis aanbrengen.
5. Sluit de kabelboomstekker aan op
het lamphuis.
6. Steek het lamphuis in de opening en duw het naar links vast.
Richtingaanwijzers in spiegels
1. Spiegel onder compleet van voren af trekken om bij schroef te
komen.
2. Schroef met torxschroeven‐ draaier losdraaien.
3. Lamphouder uit spiegel ondercompleet achter halen.
4. Lamp vervangen.
5. Breng de lamphouder aan in het spiegelhuis onder.
6. Schroef vervangen.
Derde remlicht
1. Kap van binnenkant van achter‐ portier halen.
2. Moer van centreerpen achter van lamphuis schroeven.

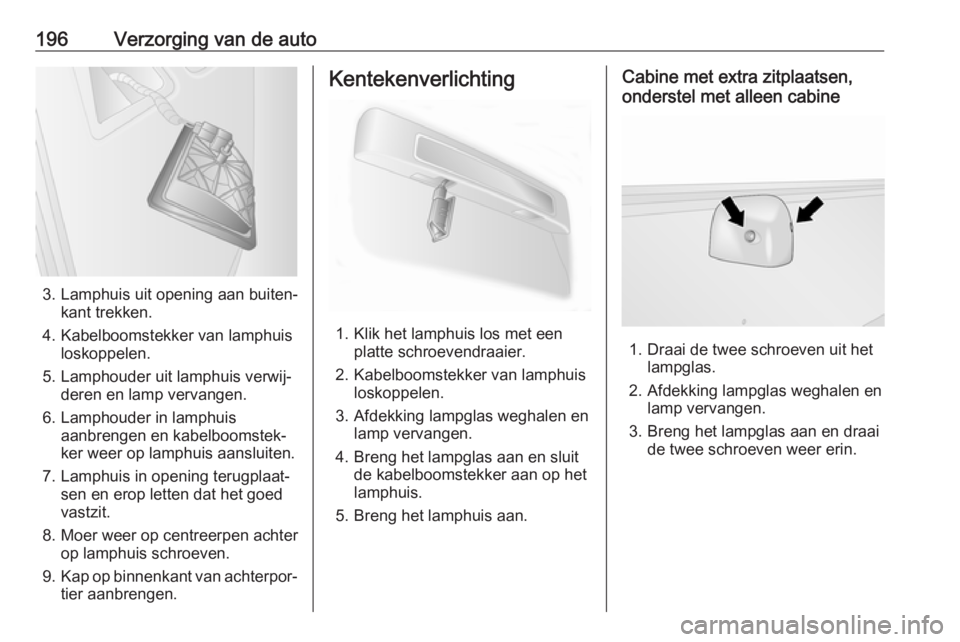

196Verzorging van de auto
3. Lamphuis uit opening aan buiten‐kant trekken.
4. Kabelboomstekker van lamphuis loskoppelen.
5. Lamphouder uit lamphuis verwij‐ deren en lamp vervangen.
6. Lamphouder in lamphuis aanbrengen en kabelboomstek‐
ker weer op lamphuis aansluiten.
7. Lamphuis in opening terugplaat‐ sen en erop letten dat het goed
vastzit.
8. Moer weer op centreerpen achter op lamphuis schroeven.
9. Kap op binnenkant van achterpor‐
tier aanbrengen.
Kentekenverlichting
1. Klik het lamphuis los met een platte schroevendraaier.
2. Kabelboomstekker van lamphuis loskoppelen.
3. Afdekking lampglas weghalen en lamp vervangen.
4. Breng het lampglas aan en sluit de kabelboomstekker aan op hetlamphuis.
5. Breng het lamphuis aan.
Cabine met extra zitplaatsen,
onderstel met alleen cabine
1. Draai de twee schroeven uit het lampglas.
2. Afdekking lampglas weghalen en lamp vervangen.
3. Breng het lampglas aan en draai de twee schroeven weer erin.

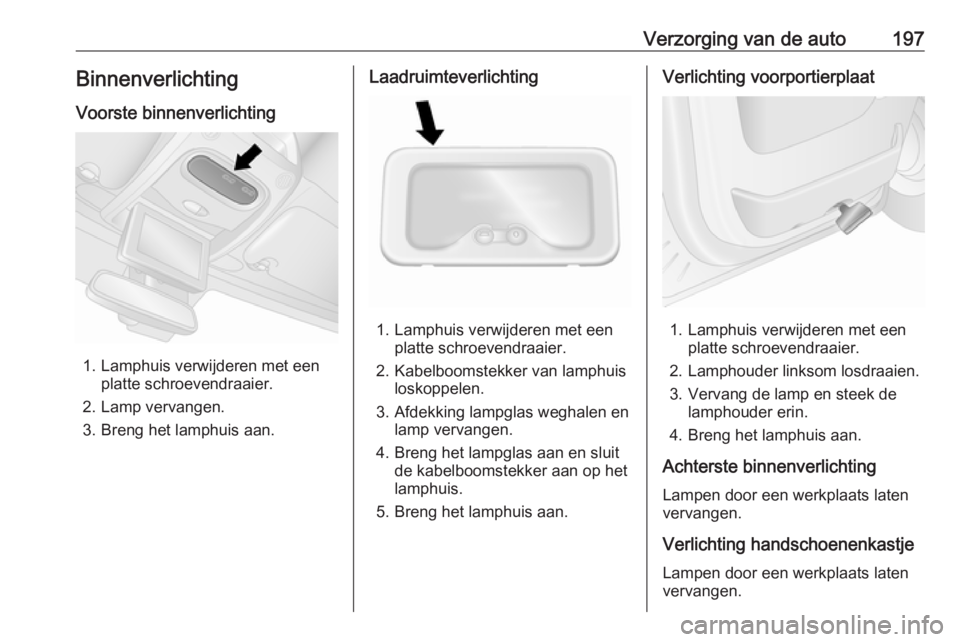

Verzorging van de auto197Binnenverlichting
Voorste binnenverlichting
1. Lamphuis verwijderen met een platte schroevendraaier.
2. Lamp vervangen.
3. Breng het lamphuis aan.
Laadruimteverlichting
1. Lamphuis verwijderen met een platte schroevendraaier.
2. Kabelboomstekker van lamphuis loskoppelen.
3. Afdekking lampglas weghalen en lamp vervangen.
4. Breng het lampglas aan en sluit de kabelboomstekker aan op hetlamphuis.
5. Breng het lamphuis aan.
Verlichting voorportierplaat
1. Lamphuis verwijderen met een platte schroevendraaier.
2. Lamphouder linksom losdraaien. 3. Vervang de lamp en steek de lamphouder erin.
4. Breng het lamphuis aan.
Achterste binnenverlichting Lampen door een werkplaats laten
vervangen.
Verlichting handschoenenkastje Lampen door een werkplaats laten
vervangen.

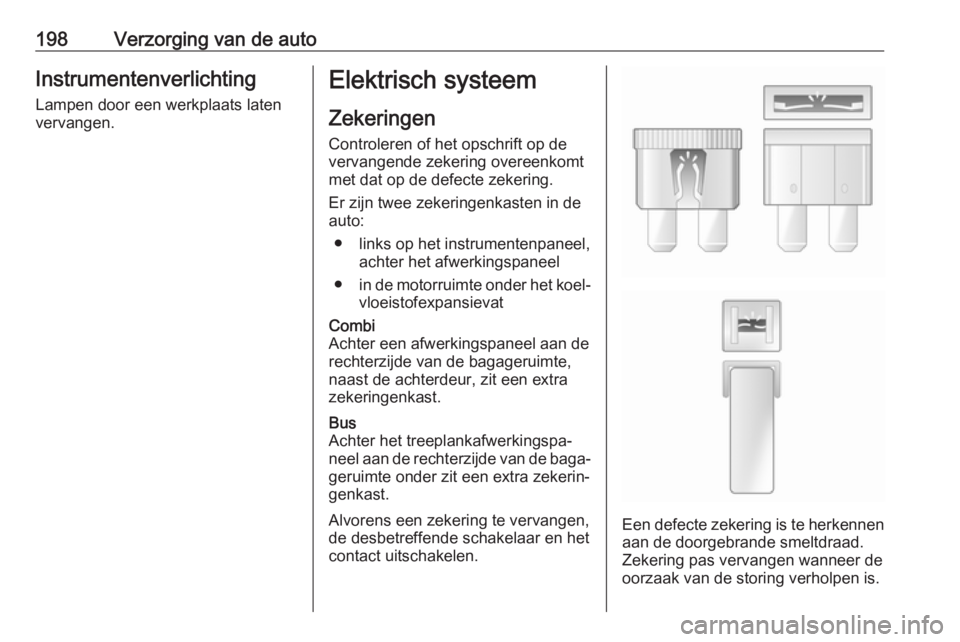

198Verzorging van de autoInstrumentenverlichting
Lampen door een werkplaats laten
vervangen.Elektrisch systeem
Zekeringen Controleren of het opschrift op de
vervangende zekering overeenkomt
met dat op de defecte zekering.
Er zijn twee zekeringenkasten in de
auto:
● links op het instrumentenpaneel, achter het afwerkingspaneel
● in de motorruimte onder het koel‐
vloeistofexpansievatCombi
Achter een afwerkingspaneel aan de
rechterzijde van de bagageruimte,
naast de achterdeur, zit een extra
zekeringenkast.Bus
Achter het treeplankafwerkingspa‐ neel aan de rechterzijde van de baga‐
geruimte onder zit een extra zekerin‐
genkast.
Alvorens een zekering te vervangen,
de desbetreffende schakelaar en het
contact uitschakelen.Een defecte zekering is te herkennen aan de doorgebrande smeltdraad.
Zekering pas vervangen wanneer de oorzaak van de storing verholpen is.
