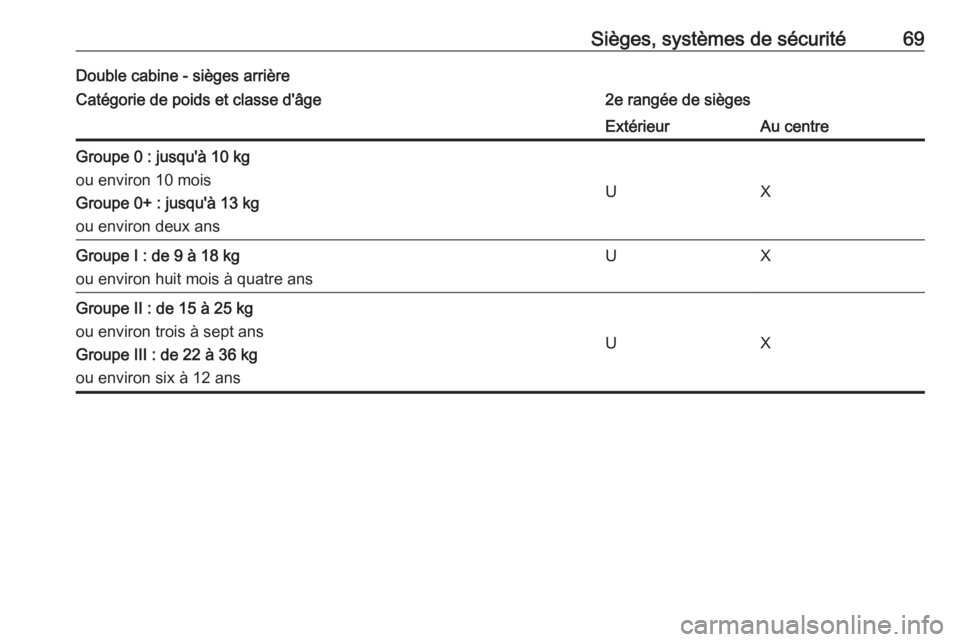

Sièges, systèmes de sécurité69Double cabine - sièges arrièreCatégorie de poids et classe d'âge2e rangée de siègesExtérieurAu centreGroupe 0 : jusqu'à 10 kg
ou environ 10 mois
Groupe 0+ : jusqu'à 13 kg
ou environ deux ans
UX
Groupe I : de 9 à 18 kg
ou environ huit mois à quatre ansUXGroupe II : de 15 à 25 kg
ou environ trois à sept ans
Groupe III : de 22 à 36 kg
ou environ six à 12 ans
UX

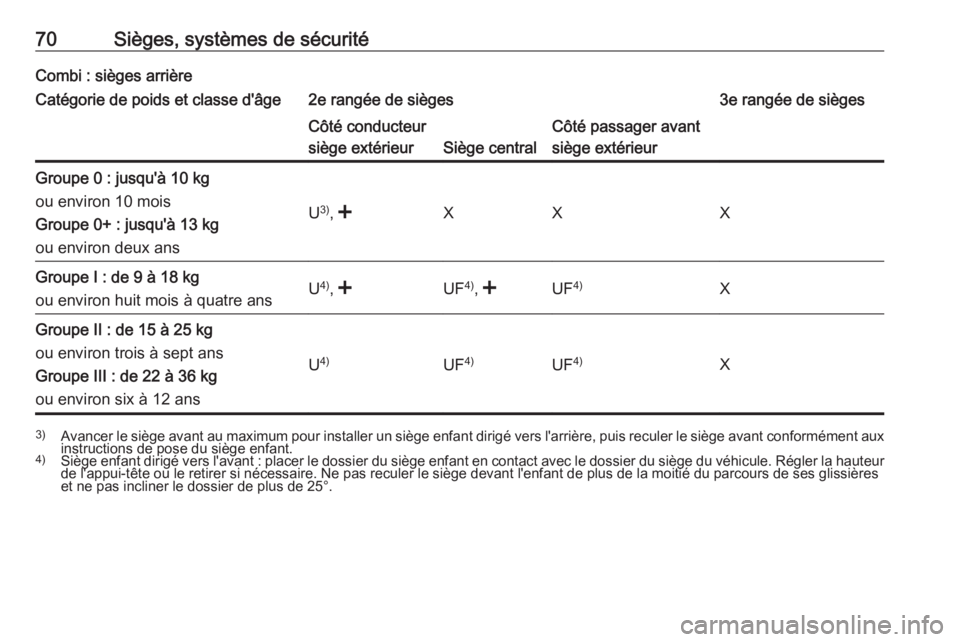

70Sièges, systèmes de sécuritéCombi : sièges arrièreCatégorie de poids et classe d'âge2e rangée de sièges3e rangée de siègesCôté conducteur
siège extérieur
Siège central
Côté passager avant
siège extérieurGroupe 0 : jusqu'à 10 kg
ou environ 10 mois
Groupe 0+ : jusqu'à 13 kg
ou environ deux ans
U 3)
, Groupe I : de 9 à 18 kg
ou environ huit mois à quatre ansU 4)
, , ou environ trois à sept ans
Groupe III : de 22 à 36 kg
ou environ six à 12 ans
U 4)UF 4)UF4)X
3)
Avancer le siège avant au maximum pour installer un siège enfant dirigé vers l'arrière, puis reculer le siège avant conformément aux
instructions de pose du siège enfant.
4) Siège enfant dirigé vers l'avant : placer le dossier du siège enfant en contact avec le dossier du siège du véhicule. Régler la hauteur
de l'appui-tête ou le retirer si nécessaire. Ne pas reculer le siège devant l'enfant de plus de la moitié du parcours de ses glissières
et ne pas incliner le dossier de plus de 25°.

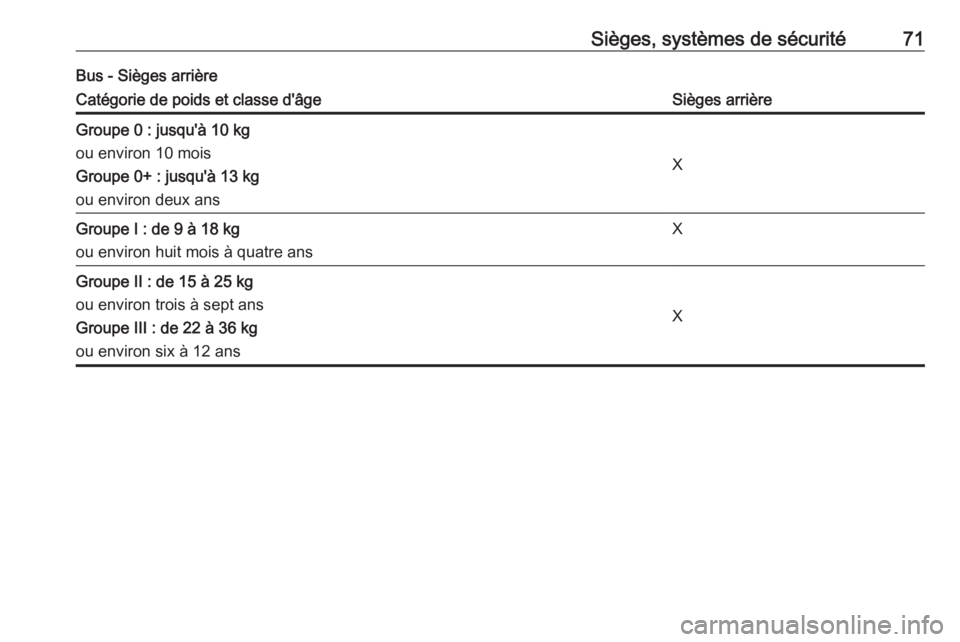

Sièges, systèmes de sécurité71Bus - Sièges arrièreCatégorie de poids et classe d'âgeSièges arrièreGroupe 0 : jusqu'à 10 kg
ou environ 10 mois
Groupe 0+ : jusqu'à 13 kg
ou environ deux ans
X
Groupe I : de 9 à 18 kg
ou environ huit mois à quatre ansXGroupe II : de 15 à 25 kg
ou environ trois à sept ans
Groupe III : de 22 à 36 kg
ou environ six à 12 ans
X

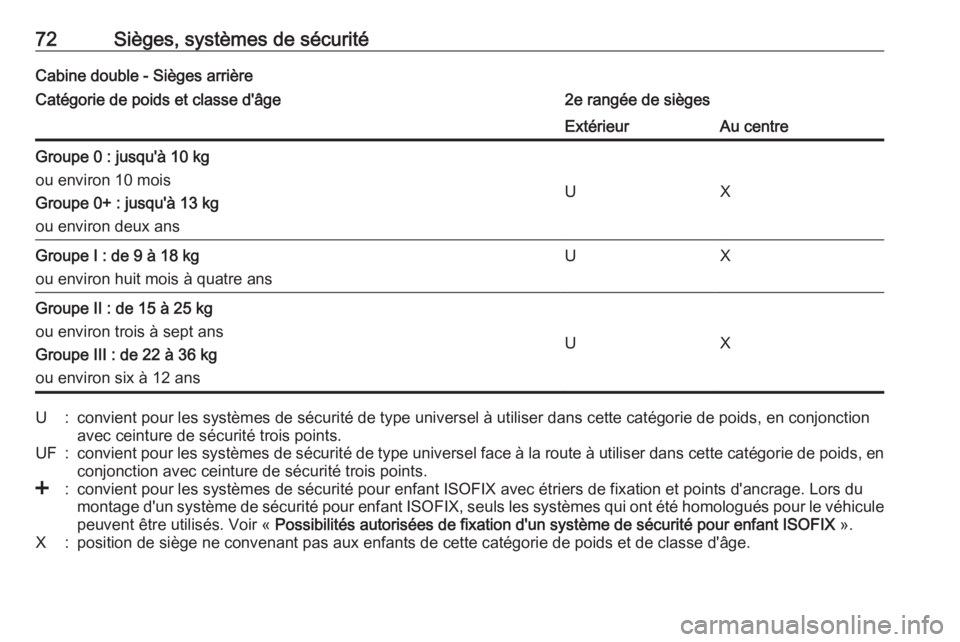

72Sièges, systèmes de sécuritéCabine double - Sièges arrièreCatégorie de poids et classe d'âge2e rangée de siègesExtérieurAu centreGroupe 0 : jusqu'à 10 kg
ou environ 10 mois
Groupe 0+ : jusqu'à 13 kg
ou environ deux ans
UX
Groupe I : de 9 à 18 kg
ou environ huit mois à quatre ansUXGroupe II : de 15 à 25 kg
ou environ trois à sept ans
Groupe III : de 22 à 36 kg
ou environ six à 12 ans
UX
U:convient pour les systèmes de sécurité de type universel à utiliser dans cette catégorie de poids, en conjonction avec ceinture de sécurité trois points.UF:convient pour les systèmes de sécurité de type universel face à la route à utiliser dans cette catégorie de poids, en conjonction avec ceinture de sécurité trois points.<:convient pour les systèmes de sécurité pour enfant ISOFIX avec étriers de fixation et points d'ancrage. Lors dumontage d'un système de sécurité pour enfant ISOFIX, seuls les systèmes qui ont été homologués pour le véhicule
peuvent être utilisés. Voir « Possibilités autorisées de fixation d'un système de sécurité pour enfant ISOFIX ».X:position de siège ne convenant pas aux enfants de cette catégorie de poids et de classe d'âge.

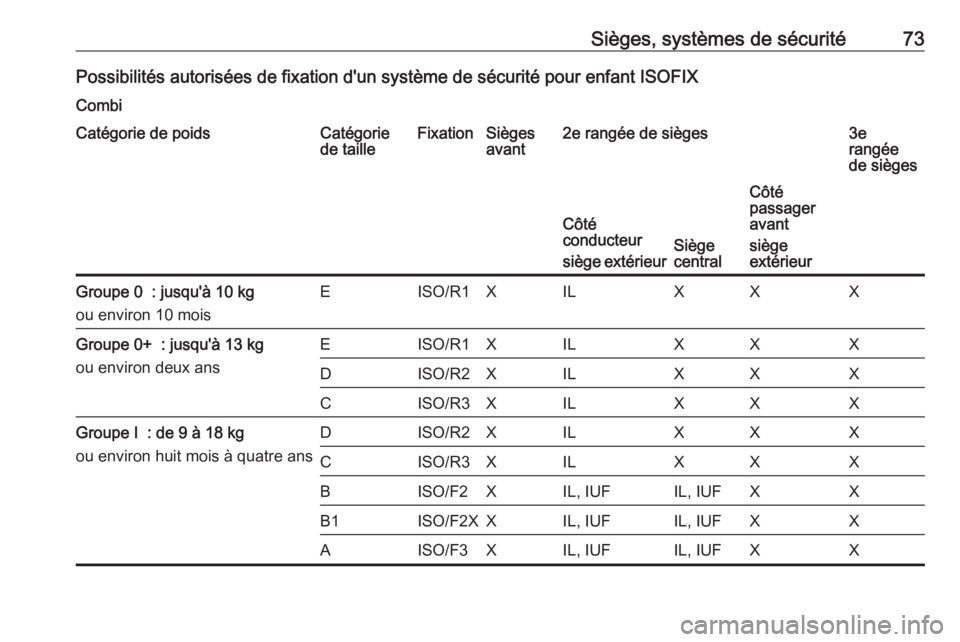

Sièges, systèmes de sécurité73Possibilités autorisées de fixation d'un système de sécurité pour enfant ISOFIXCombiCatégorie de poidsCatégorie
de tailleFixationSièges
avant2e rangée de sièges3e
rangée
de sièges
Côté
conducteur
siège extérieur
Siège
central
Côté
passager
avant
siège
extérieurGroupe 0 : jusqu'à 10 kg
ou environ 10 moisEISO/R1XILXXXGroupe 0+ : jusqu'à 13 kg
ou environ deux ansEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXGroupe I : de 9 à 18 kg
ou environ huit mois à quatre ansDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXX

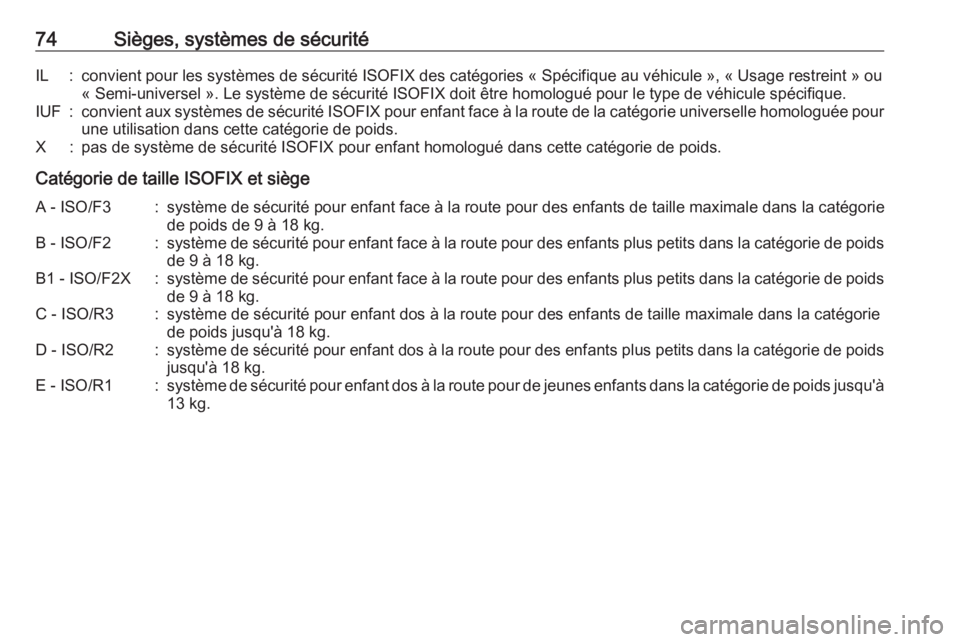

74Sièges, systèmes de sécuritéIL:convient pour les systèmes de sécurité ISOFIX des catégories « Spécifique au véhicule », « Usage restreint » ou« Semi-universel ». Le système de sécurité ISOFIX doit être homologué pour le type de véhicule spécifique.IUF:convient aux systèmes de sécurité ISOFIX pour enfant face à la route de la catégorie universelle homologuée pour
une utilisation dans cette catégorie de poids.X:pas de système de sécurité ISOFIX pour enfant homologué dans cette catégorie de poids.
Catégorie de taille ISOFIX et siège
A - ISO/F3:système de sécurité pour enfant face à la route pour des enfants de taille maximale dans la catégorie de poids de 9 à 18 kg.B - ISO/F2:système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids
de 9 à 18 kg.B1 - ISO/F2X:système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids de 9 à 18 kg.C - ISO/R3:système de sécurité pour enfant dos à la route pour des enfants de taille maximale dans la catégorie
de poids jusqu'à 18 kg.D - ISO/R2:système de sécurité pour enfant dos à la route pour des enfants plus petits dans la catégorie de poids
jusqu'à 18 kg.E - ISO/R1:système de sécurité pour enfant dos à la route pour de jeunes enfants dans la catégorie de poids jusqu'à
13 kg.

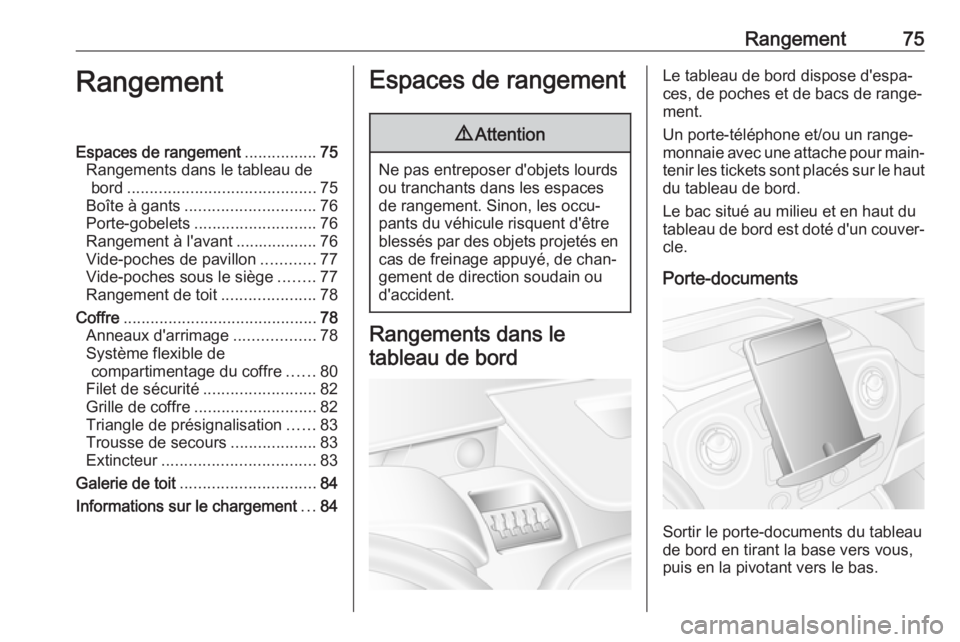

Rangement75RangementEspaces de rangement................75
Rangements dans le tableau de bord .......................................... 75
Boîte à gants ............................. 76
Porte-gobelets ........................... 76
Rangement à l'avant .................. 76
Vide-poches de pavillon ............77
Vide-poches sous le siège ........77
Rangement de toit .....................78
Coffre ........................................... 78
Anneaux d'arrimage ..................78
Système flexible de compartimentage du coffre ......80
Filet de sécurité ......................... 82
Grille de coffre ........................... 82
Triangle de présignalisation ......83
Trousse de secours ...................83
Extincteur .................................. 83
Galerie de toit .............................. 84
Informations sur le chargement ...84Espaces de rangement9 Attention
Ne pas entreposer d'objets lourds
ou tranchants dans les espaces
de rangement. Sinon, les occu‐
pants du véhicule risquent d'être
blessés par des objets projetés en cas de freinage appuyé, de chan‐
gement de direction soudain ou
d'accident.
Rangements dans le
tableau de bord
Le tableau de bord dispose d'espa‐
ces, de poches et de bacs de range‐
ment.
Un porte-téléphone et/ou un range-
monnaie avec une attache pour main‐
tenir les tickets sont placés sur le haut
du tableau de bord.
Le bac situé au milieu et en haut du
tableau de bord est doté d'un couver‐ cle.
Porte-documents
Sortir le porte-documents du tableau
de bord en tirant la base vers vous,
puis en la pivotant vers le bas.

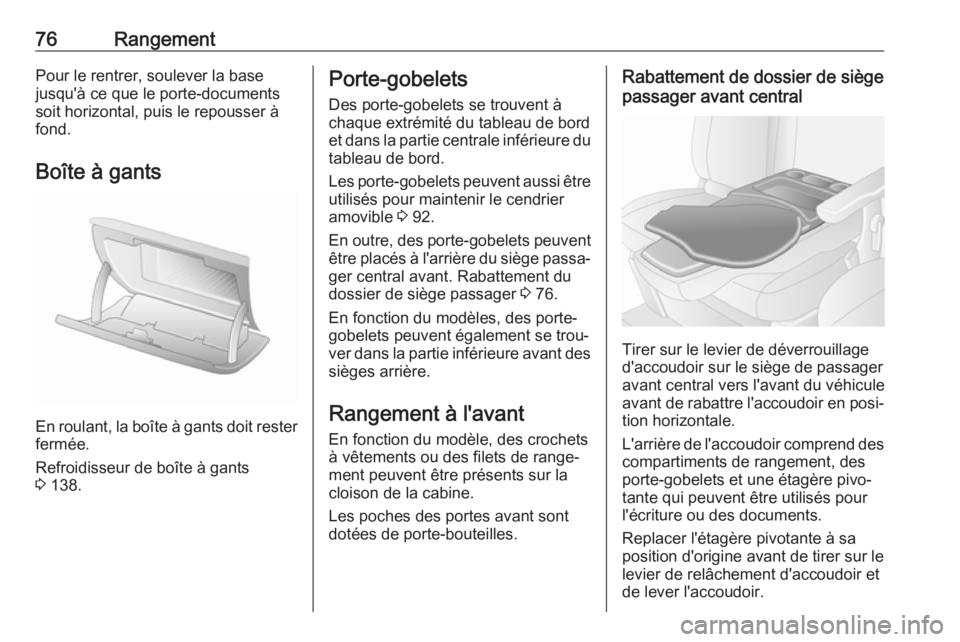

76RangementPour le rentrer, soulever la base
jusqu'à ce que le porte-documents
soit horizontal, puis le repousser à
fond.
Boîte à gants
En roulant, la boîte à gants doit rester fermée.
Refroidisseur de boîte à gants
3 138.
Porte-gobelets
Des porte-gobelets se trouvent à
chaque extrémité du tableau de bord
et dans la partie centrale inférieure du
tableau de bord.
Les porte-gobelets peuvent aussi être utilisés pour maintenir le cendrier
amovible 3 92.
En outre, des porte-gobelets peuvent
être placés à l'arrière du siège passa‐
ger central avant. Rabattement du
dossier de siège passager 3 76.
En fonction du modèles, des porte-
gobelets peuvent également se trou‐
ver dans la partie inférieure avant des
sièges arrière.
Rangement à l'avant
En fonction du modèle, des crochets
à vêtements ou des filets de range‐
ment peuvent être présents sur la
cloison de la cabine.
Les poches des portes avant sont
dotées de porte-bouteilles.Rabattement de dossier de siège
passager avant central
Tirer sur le levier de déverrouillage
d'accoudoir sur le siège de passager
avant central vers l'avant du véhicule
avant de rabattre l'accoudoir en posi‐ tion horizontale.
L'arrière de l'accoudoir comprend des
compartiments de rangement, des
porte-gobelets et une étagère pivo‐ tante qui peuvent être utilisés pourl'écriture ou des documents.
Replacer l'étagère pivotante à sa
position d'origine avant de tirer sur le
levier de relâchement d'accoudoir et
de lever l'accoudoir.

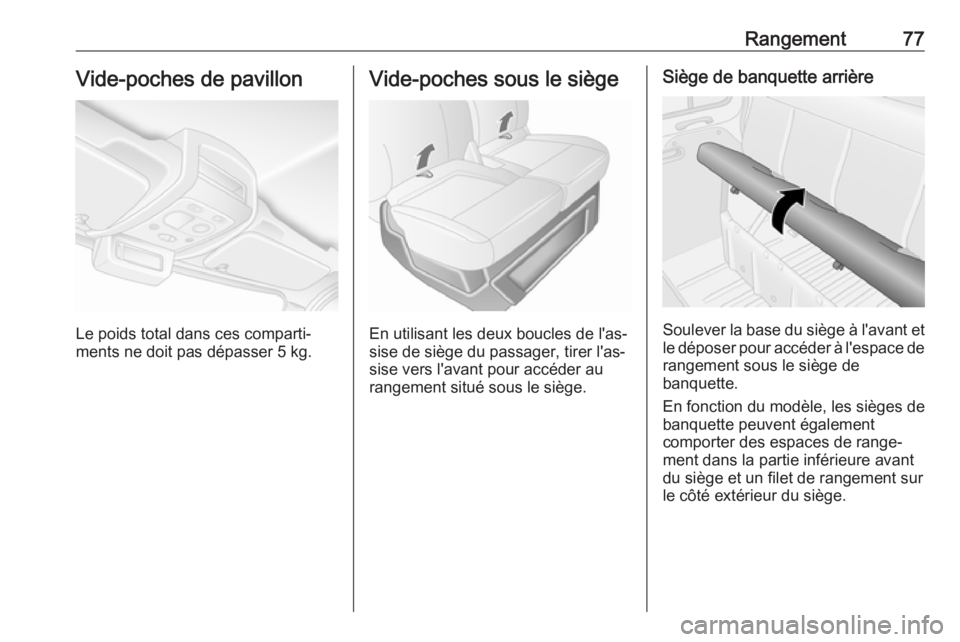

Rangement77Vide-poches de pavillon
Le poids total dans ces comparti‐
ments ne doit pas dépasser 5 kg.
Vide-poches sous le siège
En utilisant les deux boucles de l'as‐
sise de siège du passager, tirer l'as‐
sise vers l'avant pour accéder au
rangement situé sous le siège.
Siège de banquette arrière
Soulever la base du siège à l'avant et le déposer pour accéder à l'espace de
rangement sous le siège de
banquette.
En fonction du modèle, les sièges de
banquette peuvent également
comporter des espaces de range‐
ment dans la partie inférieure avant
du siège et un filet de rangement sur
le côté extérieur du siège.

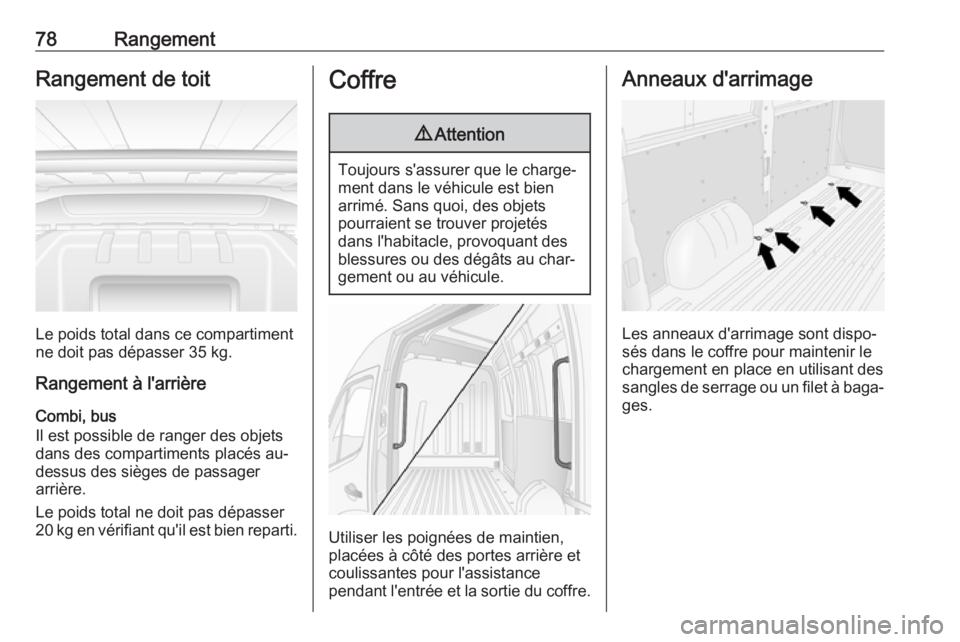

78RangementRangement de toit
Le poids total dans ce compartiment
ne doit pas dépasser 35 kg.
Rangement à l'arrière
Combi, bus
Il est possible de ranger des objets
dans des compartiments placés au-
dessus des sièges de passager
arrière.
Le poids total ne doit pas dépasser
20 kg en vérifiant qu'il est bien reparti.
Coffre9 Attention
Toujours s'assurer que le charge‐
ment dans le véhicule est bien
arrimé. Sans quoi, des objets
pourraient se trouver projetés
dans l'habitacle, provoquant des
blessures ou des dégâts au char‐
gement ou au véhicule.
Utiliser les poignées de maintien,
placées à côté des portes arrière et
coulissantes pour l'assistance
pendant l'entrée et la sortie du coffre.
Anneaux d'arrimage
Les anneaux d'arrimage sont dispo‐
sés dans le coffre pour maintenir le
chargement en place en utilisant des
sangles de serrage ou un filet à baga‐
ges.
