OPEL MOVANO_B 2017.5 Manuel d'utilisation (in French)

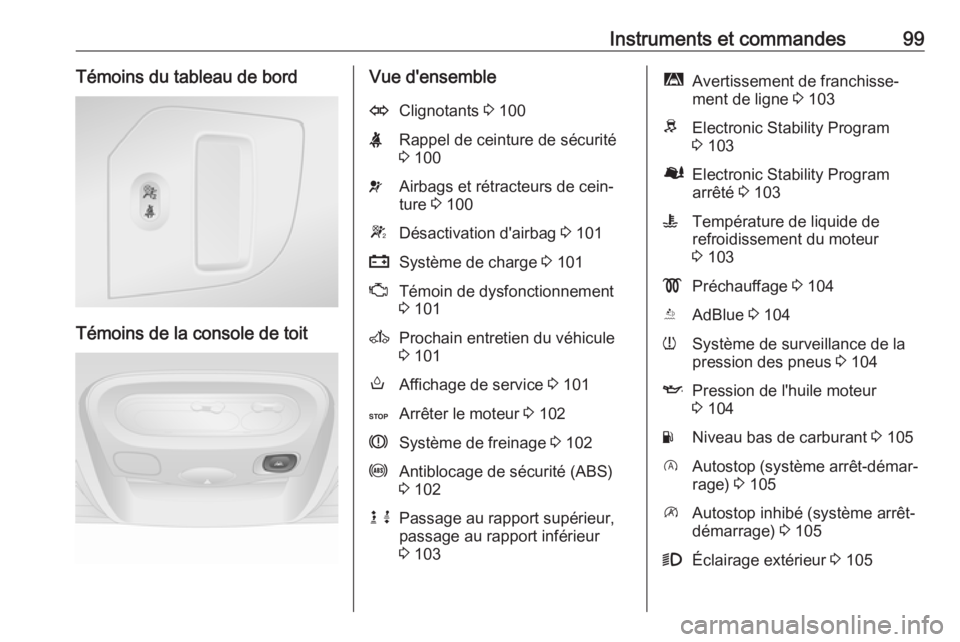

Instruments et commandes99Témoins du tableau de bord
Témoins de la console de toit
Vue d'ensembleOClignotants 3 100XRappel de ceinture de sécurité
3 100vAirbags et rétracteurs de cein‐
ture 3 100WDésactivation d'airbag 3 101pSystème de charge 3 101ZTémoin de dysfonctionnement
3 101AProchain entretien du véhicule
3 101oAffichage de service 3 101CArrêter le moteur 3 102RSystème de freinage 3 102uAntiblocage de sécurité (ABS)
3 102k jPassage au rapport supérieur,
passage au rapport inférieur
3 103ìAvertissement de franchisse‐
ment de ligne 3 103RElectronic Stability Program
3 103ØElectronic Stability Program
arrêté 3 103WTempérature de liquide de
refroidissement du moteur
3 103!Préchauffage 3 104YAdBlue 3 104wSystème de surveillance de la
pression des pneus 3 104IPression de l'huile moteur
3 104YNiveau bas de carburant 3 105DAutostop (système arrêt-démar‐
rage) 3 105\Autostop inhibé (système arrêt-
démarrage) 3 1059Éclairage extérieur 3 105

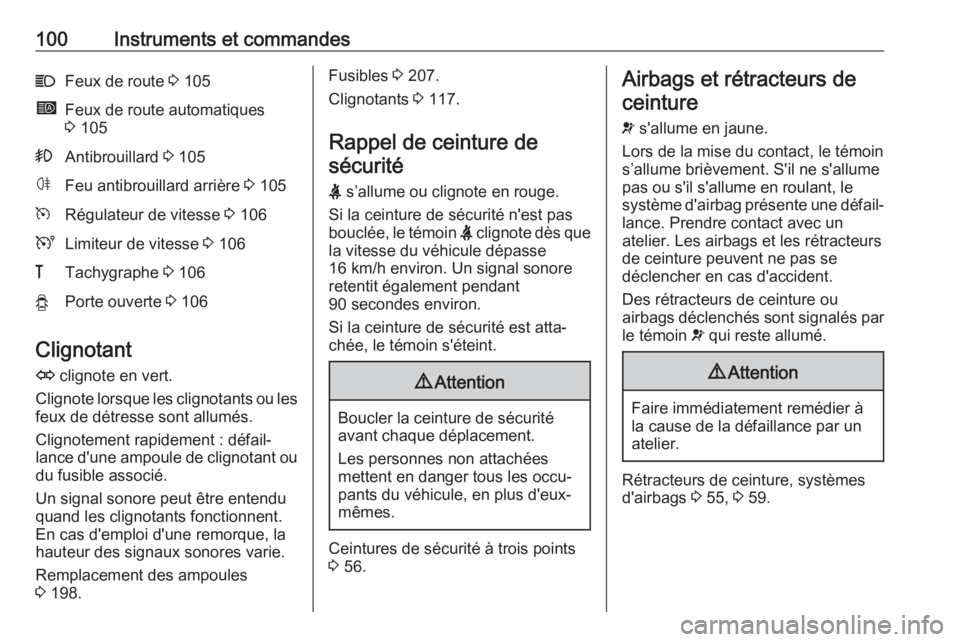

100Instruments et commandesCFeux de route 3 105íFeux de route automatiques
3 105>Antibrouillard 3 105øFeu antibrouillard arrière 3 105mRégulateur de vitesse 3 106ULimiteur de vitesse 3 106&Tachygraphe 3 106yPorte ouverte 3 106
Clignotant
O clignote en vert.
Clignote lorsque les clignotants ou les feux de détresse sont allumés.
Clignotement rapidement : défail‐ lance d'une ampoule de clignotant ou du fusible associé.
Un signal sonore peut être entendu
quand les clignotants fonctionnent.
En cas d'emploi d'une remorque, la
hauteur des signaux sonores varie.
Remplacement des ampoules
3 198.
Fusibles 3 207.
Clignotants 3 117.
Rappel de ceinture de sécurité
X s’allume ou clignote en rouge.
Si la ceinture de sécurité n'est pas
bouclée, le témoin X clignote dès que
la vitesse du véhicule dépasse
16 km/h environ. Un signal sonore
retentit également pendant
90 secondes environ.
Si la ceinture de sécurité est atta‐
chée, le témoin s'éteint.9 Attention
Boucler la ceinture de sécurité
avant chaque déplacement.
Les personnes non attachées
mettent en danger tous les occu‐
pants du véhicule, en plus d'eux-
mêmes.
Ceintures de sécurité à trois points
3 56.
Airbags et rétracteurs de
ceinture
v s'allume en jaune.
Lors de la mise du contact, le témoin
s’allume brièvement. S'il ne s'allume pas ou s'il s'allume en roulant, le
système d'airbag présente une défail‐
lance. Prendre contact avec un
atelier. Les airbags et les rétracteurs de ceinture peuvent ne pas se
déclencher en cas d'accident.
Des rétracteurs de ceinture ou
airbags déclenchés sont signalés par
le témoin v qui reste allumé.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Rétracteurs de ceinture, systèmes d'airbags 3 55, 3 59.

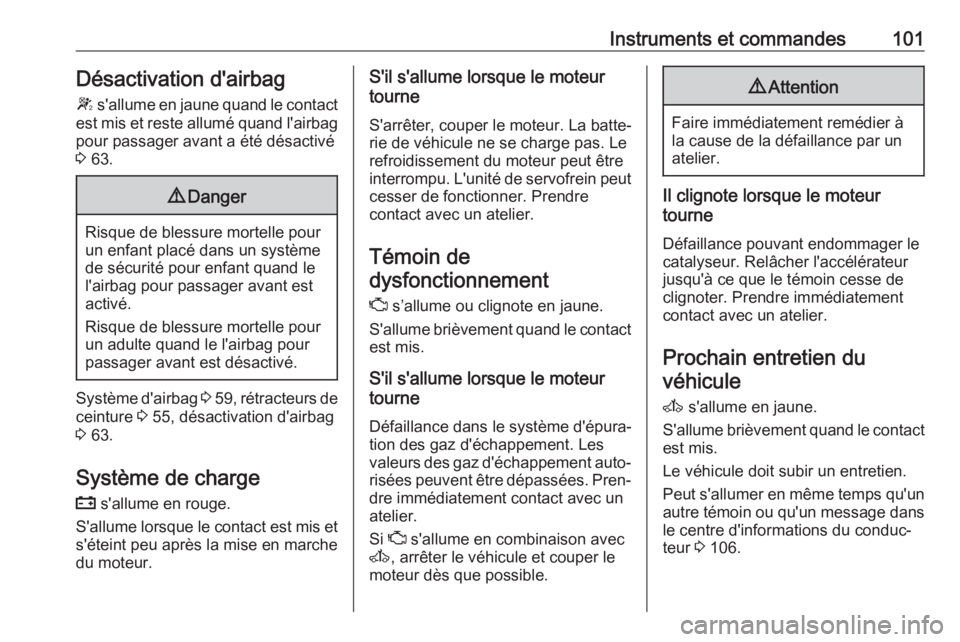

Instruments et commandes101Désactivation d'airbag
W s'allume en jaune quand le contact
est mis et reste allumé quand l'airbag pour passager avant a été désactivé
3 63.9 Danger
Risque de blessure mortelle pour
un enfant placé dans un système
de sécurité pour enfant quand le
l'airbag pour passager avant est
activé.
Risque de blessure mortelle pour
un adulte quand le l'airbag pour
passager avant est désactivé.
Système d'airbag 3 59 , rétracteurs de
ceinture 3 55, désactivation d'airbag
3 63.
Système de charge p s'allume en rouge.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne
S'arrêter, couper le moteur. La batte‐
rie de véhicule ne se charge pas. Le
refroidissement du moteur peut être
interrompu. L'unité de servofrein peut cesser de fonctionner. Prendre
contact avec un atelier.
Témoin de
dysfonctionnement
Z s’allume ou clignote en jaune.
S'allume brièvement quand le contact
est mis.
S'il s'allume lorsque le moteur
tourne
Défaillance dans le système d'épura‐
tion des gaz d'échappement. Les
valeurs des gaz d'échappement auto‐
risées peuvent être dépassées. Pren‐
dre immédiatement contact avec un
atelier.
Si Z s'allume en combinaison avec
A , arrêter le véhicule et couper le
moteur dès que possible.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Il clignote lorsque le moteur
tourne
Défaillance pouvant endommager le catalyseur. Relâcher l'accélérateur
jusqu'à ce que le témoin cesse de
clignoter. Prendre immédiatement
contact avec un atelier.
Prochain entretien du
véhicule
A s'allume en jaune.
S'allume brièvement quand le contact est mis.
Le véhicule doit subir un entretien.
Peut s'allumer en même temps qu'un
autre témoin ou qu'un message dans le centre d'informations du conduc‐teur 3 106.

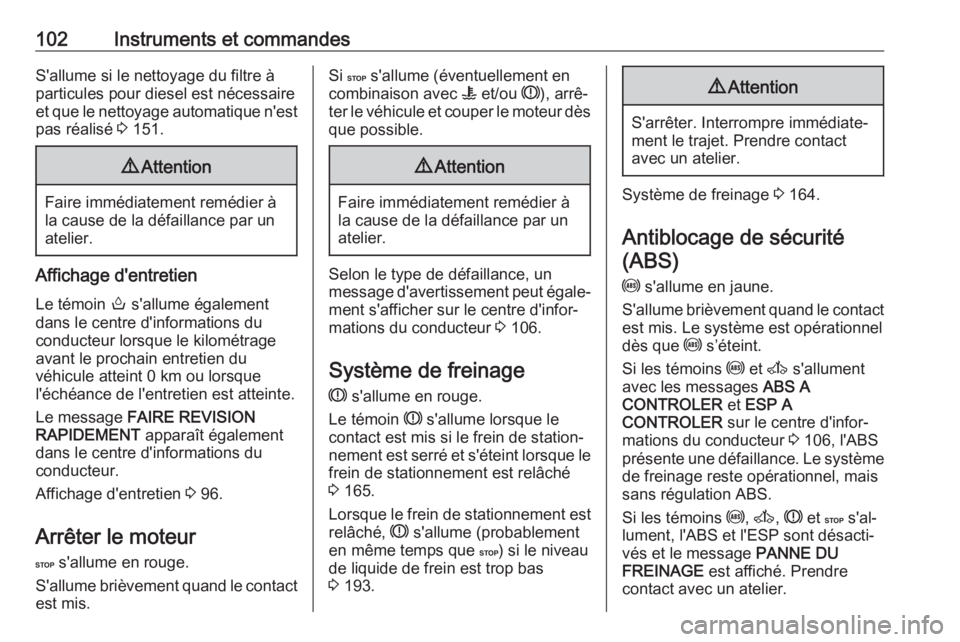

102Instruments et commandesS'allume si le nettoyage du filtre à
particules pour diesel est nécessaire
et que le nettoyage automatique n'est pas réalisé 3 151.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Affichage d'entretien
Le témoin o s'allume également
dans le centre d'informations du
conducteur lorsque le kilométrage
avant le prochain entretien du
véhicule atteint 0 km ou lorsque
l'échéance de l'entretien est atteinte.
Le message FAIRE REVISION
RAPIDEMENT apparaît également
dans le centre d'informations du
conducteur.
Affichage d'entretien 3 96.
Arrêter le moteur C s'allume en rouge.
S'allume brièvement quand le contact
est mis.
Si C s'allume (éventuellement en
combinaison avec W et/ou R), arrê‐
ter le véhicule et couper le moteur dès
que possible.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Selon le type de défaillance, un
message d'avertissement peut égale‐ ment s'afficher sur le centre d'infor‐
mations du conducteur 3 106.
Système de freinage
R s'allume en rouge.
Le témoin R s'allume lorsque le
contact est mis si le frein de station‐
nement est serré et s'éteint lorsque le
frein de stationnement est relâché
3 165.
Lorsque le frein de stationnement est relâché, R s'allume (probablement
en même temps que C) si le niveau
de liquide de frein est trop bas
3 193.
9
Attention
S'arrêter. Interrompre immédiate‐
ment le trajet. Prendre contact
avec un atelier.
Système de freinage 3 164.
Antiblocage de sécurité (ABS)
u s'allume en jaune.
S'allume brièvement quand le contact
est mis. Le système est opérationnel
dès que u s’éteint.
Si les témoins u et A s'allument
avec les messages ABS A
CONTROLER et ESP A
CONTROLER sur le centre d'infor‐
mations du conducteur 3 106, l'ABS
présente une défaillance. Le système
de freinage reste opérationnel, mais
sans régulation ABS.
Si les témoins u, A , R et C s'al‐
lument, l'ABS et l'ESP sont désacti‐
vés et le message PANNE DU
FREINAGE est affiché. Prendre
contact avec un atelier.

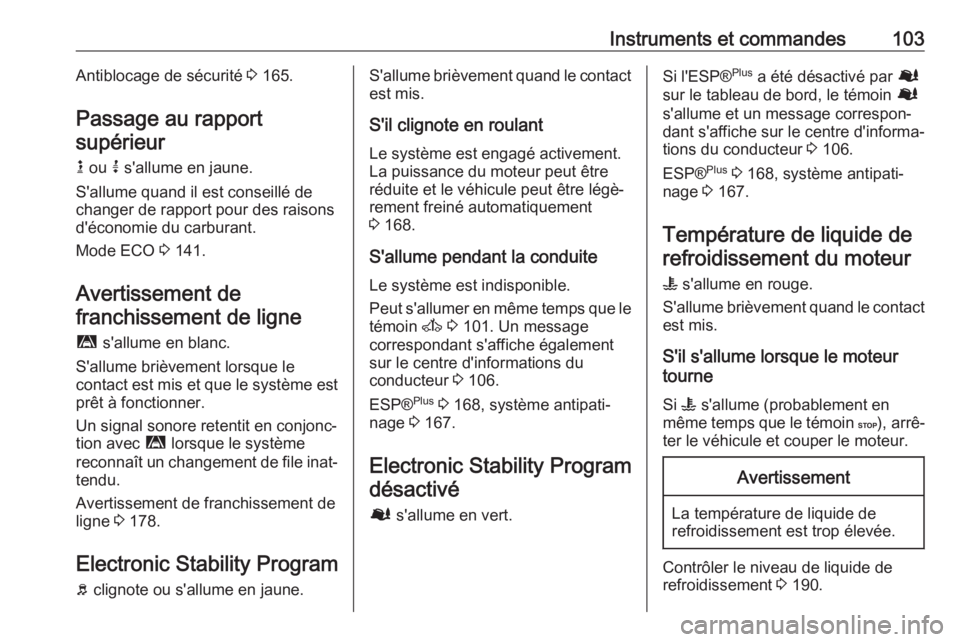

Instruments et commandes103Antiblocage de sécurité 3 165.
Passage au rapport supérieur
k ou j s'allume en jaune.
S'allume quand il est conseillé de
changer de rapport pour des raisons
d'économie du carburant.
Mode ECO 3 141.
Avertissement de
franchissement de ligne
ì s'allume en blanc.
S'allume brièvement lorsque le
contact est mis et que le système est
prêt à fonctionner.
Un signal sonore retentit en conjonc‐ tion avec ì lorsque le système
reconnaît un changement de file inat‐ tendu.
Avertissement de franchissement de ligne 3 178.
Electronic Stability Program
b clignote ou s'allume en jaune.S'allume brièvement quand le contact
est mis.
S'il clignote en roulant Le système est engagé activement.La puissance du moteur peut être
réduite et le véhicule peut être légè‐
rement freiné automatiquement
3 168.
S'allume pendant la conduite Le système est indisponible.
Peut s'allumer en même temps que le
témoin A 3 101. Un message
correspondant s'affiche également
sur le centre d'informations du
conducteur 3 106.
ESP® Plus
3 168, système antipati‐
nage 3 167.
Electronic Stability Program
désactivé
Ø s'allume en vert.Si l'ESP® Plus
a été désactivé par Ø
sur le tableau de bord, le témoin Ø
s'allume et un message correspon‐
dant s'affiche sur le centre d'informa‐
tions du conducteur 3 106.
ESP® Plus
3 168, système antipati‐
nage 3 167.
Température de liquide de refroidissement du moteur
W s'allume en rouge.
S'allume brièvement quand le contact
est mis.
S'il s'allume lorsque le moteur
tourne
Si W s'allume (probablement en
même temps que le témoin C), arrê‐
ter le véhicule et couper le moteur.Avertissement
La température de liquide de
refroidissement est trop élevée.
Contrôler le niveau de liquide de
refroidissement 3 190.

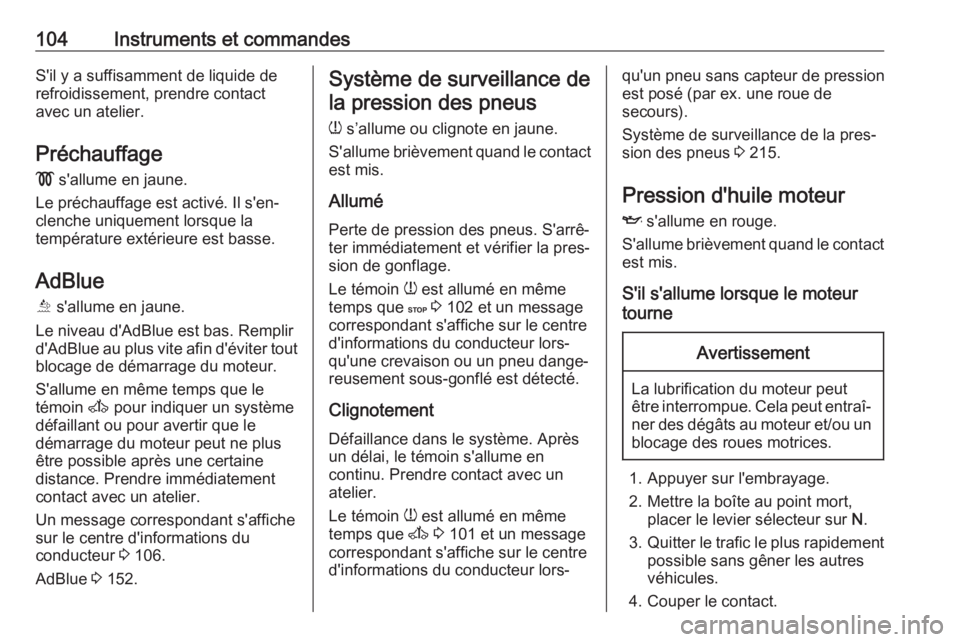

104Instruments et commandesS'il y a suffisamment de liquide de
refroidissement, prendre contact
avec un atelier.
Préchauffage ! s'allume en jaune.
Le préchauffage est activé. Il s'en‐
clenche uniquement lorsque la
température extérieure est basse.
AdBlue Õ s'allume en jaune.
Le niveau d'AdBlue est bas. Remplir
d'AdBlue au plus vite afin d'éviter tout
blocage de démarrage du moteur.
S'allume en même temps que le
témoin A pour indiquer un système
défaillant ou pour avertir que le
démarrage du moteur peut ne plus
être possible après une certaine
distance. Prendre immédiatement
contact avec un atelier.
Un message correspondant s'affiche
sur le centre d'informations du
conducteur 3 106.
AdBlue 3 152.Système de surveillance de
la pression des pneus
w s’allume ou clignote en jaune.
S'allume brièvement quand le contact
est mis.
Allumé
Perte de pression des pneus. S'arrê‐
ter immédiatement et vérifier la pres‐
sion de gonflage.
Le témoin w est allumé en même
temps que C 3 102 et un message
correspondant s'affiche sur le centre
d'informations du conducteur lors‐
qu'une crevaison ou un pneu dange‐
reusement sous-gonflé est détecté.
Clignotement
Défaillance dans le système. Après
un délai, le témoin s'allume en
continu. Prendre contact avec un
atelier.
Le témoin w est allumé en même
temps que A 3 101 et un message
correspondant s'affiche sur le centre
d'informations du conducteur lors‐qu'un pneu sans capteur de pression
est posé (par ex. une roue de
secours).
Système de surveillance de la pres‐
sion des pneus 3 215.
Pression d'huile moteur
I s'allume en rouge.
S'allume brièvement quand le contact
est mis.
S'il s'allume lorsque le moteur
tourneAvertissement
La lubrification du moteur peut
être interrompue. Cela peut entraî‐ ner des dégâts au moteur et/ou un
blocage des roues motrices.
1. Appuyer sur l'embrayage.
2. Mettre la boîte au point mort, placer le levier sélecteur sur N.
3. Quitter le trafic le plus rapidement
possible sans gêner les autres
véhicules.
4. Couper le contact.

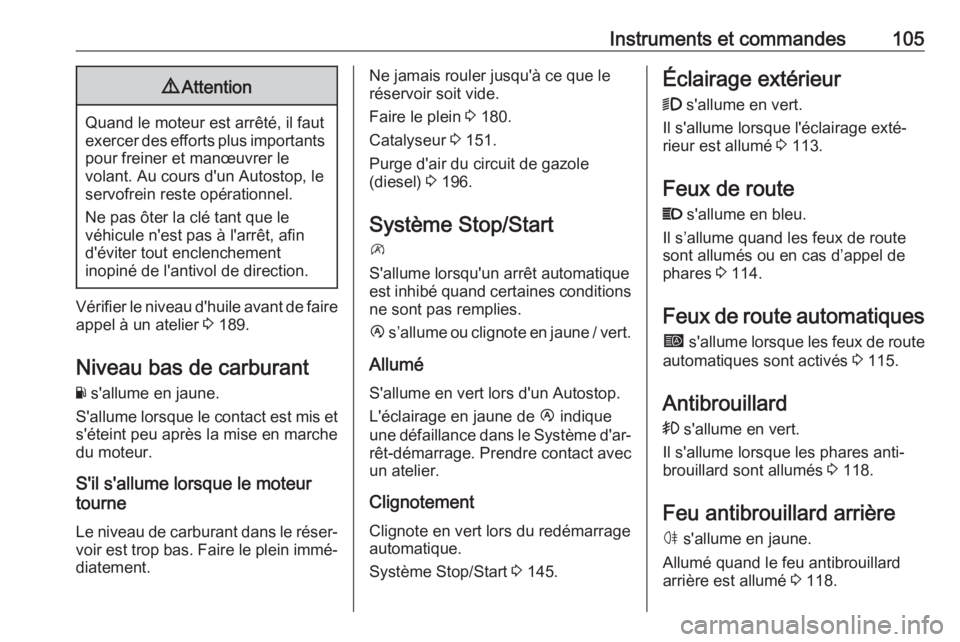

Instruments et commandes1059Attention
Quand le moteur est arrêté, il faut
exercer des efforts plus importants pour freiner et manœuvrer le
volant. Au cours d'un Autostop, le
servofrein reste opérationnel.
Ne pas ôter la clé tant que le
véhicule n'est pas à l'arrêt, afin
d'éviter tout enclenchement
inopiné de l'antivol de direction.
Vérifier le niveau d'huile avant de faire
appel à un atelier 3 189.
Niveau bas de carburant Y s'allume en jaune.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne
Le niveau de carburant dans le réser‐
voir est trop bas. Faire le plein immé‐ diatement.
Ne jamais rouler jusqu'à ce que le
réservoir soit vide.
Faire le plein 3 180.
Catalyseur 3 151.
Purge d'air du circuit de gazole
(diesel) 3 196.
Système Stop/Start
\
S'allume lorsqu'un arrêt automatique
est inhibé quand certaines conditions ne sont pas remplies.
Ï s’allume ou clignote en jaune / vert.
Allumé
S'allume en vert lors d'un Autostop. L'éclairage en jaune de Ï indique
une défaillance dans le Système d'ar‐ rêt-démarrage. Prendre contact avec
un atelier.
Clignotement
Clignote en vert lors du redémarrage
automatique.
Système Stop/Start 3 145.Éclairage extérieur
9 s'allume en vert.
Il s'allume lorsque l'éclairage exté‐
rieur est allumé 3 113.
Feux de route
P s'allume en bleu.
Il s’allume quand les feux de route
sont allumés ou en cas d’appel de
phares 3 114.
Feux de route automatiques
í s'allume lorsque les feux de route
automatiques sont activés 3 115.
Antibrouillard
> s'allume en vert.
Il s'allume lorsque les phares anti‐
brouillard sont allumés 3 118.
Feu antibrouillard arrière
ø s'allume en jaune.
Allumé quand le feu antibrouillard
arrière est allumé 3 118.

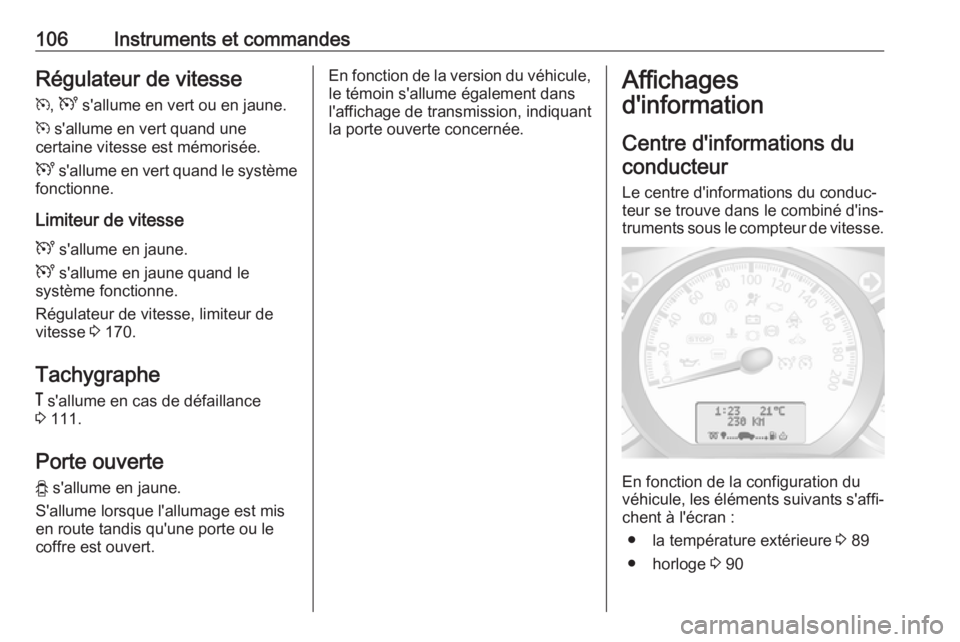

106Instruments et commandesRégulateur de vitesse
m , U s'allume en vert ou en jaune.
m s'allume en vert quand une
certaine vitesse est mémorisée.
U s'allume en vert quand le système
fonctionne.
Limiteur de vitesse U s'allume en jaune.
U s'allume en jaune quand le
système fonctionne.
Régulateur de vitesse, limiteur de
vitesse 3 170.
Tachygraphe & s'allume en cas de défaillance
3 111.
Porte ouverte
y s'allume en jaune.
S'allume lorsque l'allumage est mis en route tandis qu'une porte ou le
coffre est ouvert.En fonction de la version du véhicule,
le témoin s'allume également dans
l'affichage de transmission, indiquant
la porte ouverte concernée.Affichages
d'information
Centre d'informations du conducteur
Le centre d'informations du conduc‐teur se trouve dans le combiné d'ins‐ truments sous le compteur de vitesse.
En fonction de la configuration du
véhicule, les éléments suivants s'affi‐
chent à l'écran :
● la température extérieure 3 89
● horloge 3 90

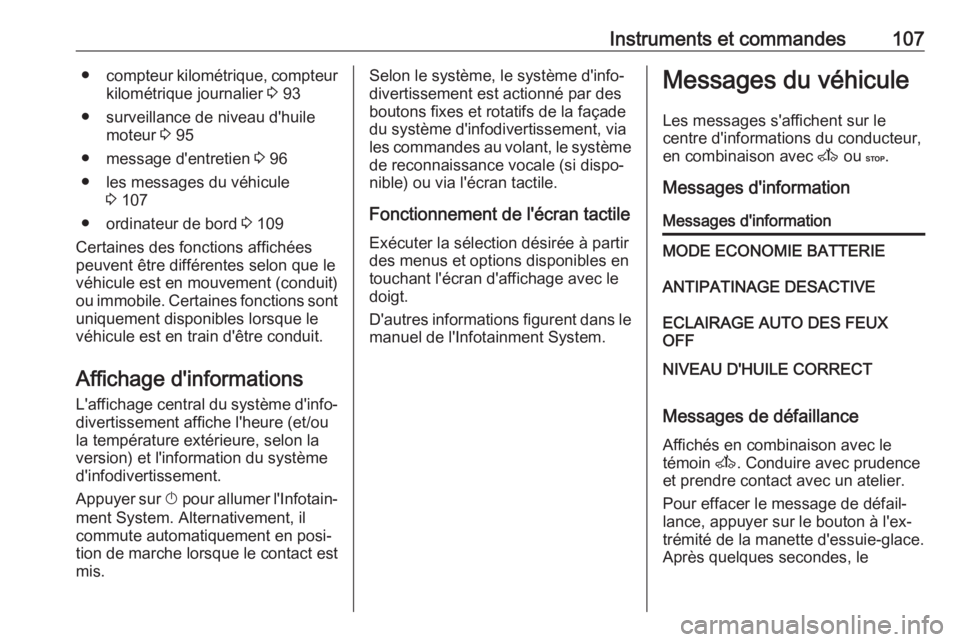

Instruments et commandes107●compteur kilométrique, compteur
kilométrique journalier 3 93
● surveillance de niveau d'huile moteur 3 95
● message d'entretien 3 96
● les messages du véhicule 3 107
● ordinateur de bord 3 109
Certaines des fonctions affichées
peuvent être différentes selon que le
véhicule est en mouvement (conduit)
ou immobile. Certaines fonctions sont uniquement disponibles lorsque le
véhicule est en train d'être conduit.
Affichage d'informations
L'affichage central du système d'info‐ divertissement affiche l'heure (et/ou
la température extérieure, selon la version) et l'information du système
d'infodivertissement.
Appuyer sur X pour allumer l'Infotain‐
ment System. Alternativement, il
commute automatiquement en posi‐
tion de marche lorsque le contact est
mis.Selon le système, le système d'info‐
divertissement est actionné par des
boutons fixes et rotatifs de la façade
du système d'infodivertissement, via les commandes au volant, le système
de reconnaissance vocale (si dispo‐
nible) ou via l'écran tactile.
Fonctionnement de l'écran tactile Exécuter la sélection désirée à partir
des menus et options disponibles en
touchant l'écran d'affichage avec le
doigt.
D'autres informations figurent dans le
manuel de l'Infotainment System.Messages du véhicule
Les messages s'affichent sur le
centre d'informations du conducteur,
en combinaison avec A ou C.
Messages d'informationMessages d'informationMODE ECONOMIE BATTERIEANTIPATINAGE DESACTIVEECLAIRAGE AUTO DES FEUX
OFFNIVEAU D'HUILE CORRECT
Messages de défaillance
Affichés en combinaison avec le
témoin A. Conduire avec prudence
et prendre contact avec un atelier.
Pour effacer le message de défail‐
lance, appuyer sur le bouton à l'ex‐
trémité de la manette d'essuie-glace.
Après quelques secondes, le

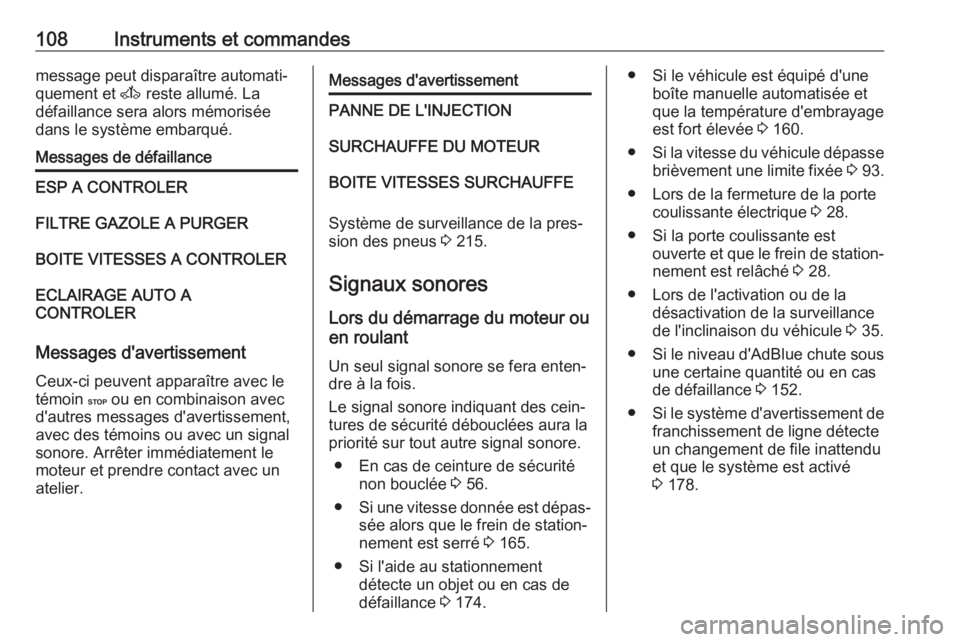

108Instruments et commandesmessage peut disparaître automati‐quement et A reste allumé. La
défaillance sera alors mémorisée
dans le système embarqué.Messages de défaillanceESP A CONTROLERFILTRE GAZOLE A PURGERBOITE VITESSES A CONTROLERECLAIRAGE AUTO A
CONTROLER
Messages d'avertissement
Ceux-ci peuvent apparaître avec le
témoin C ou en combinaison avec
d'autres messages d'avertissement,
avec des témoins ou avec un signal
sonore. Arrêter immédiatement le
moteur et prendre contact avec un
atelier.
Messages d'avertissementPANNE DE L'INJECTIONSURCHAUFFE DU MOTEURBOITE VITESSES SURCHAUFFE
Système de surveillance de la pres‐
sion des pneus 3 215.
Signaux sonores Lors du démarrage du moteur ou
en roulant
Un seul signal sonore se fera enten‐
dre à la fois.
Le signal sonore indiquant des cein‐ tures de sécurité débouclées aura la
priorité sur tout autre signal sonore.
● En cas de ceinture de sécurité non bouclée 3 56.
● Si une vitesse donnée est dépas‐
sée alors que le frein de station‐
nement est serré 3 165.
● Si l'aide au stationnement détecte un objet ou en cas de
défaillance 3 174.
● Si le véhicule est équipé d'une
boîte manuelle automatisée et
que la température d'embrayage
est fort élevée 3 160.
● Si la vitesse du véhicule dépasse
brièvement une limite fixée 3 93.
● Lors de la fermeture de la porte coulissante électrique 3 28.
● Si la porte coulissante est ouverte et que le frein de station‐nement est relâché 3 28.
● Lors de l'activation ou de la désactivation de la surveillance
de l'inclinaison du véhicule 3 35.
● Si le niveau d'AdBlue chute sous
une certaine quantité ou en cas
de défaillance 3 152.
● Si le système d'avertissement de
franchissement de ligne détecte
un changement de file inattendu
et que le système est activé
3 178.
