Cuidado del vehículo199FrenosSi el forro de freno tiene un grosor
mínimo puede escucharse un chirrido
durante el proceso de frenado.
Se puede continuar conduciendo,
pero haga sustituir las pastillas de
freno lo antes posible.
Una vez montadas las pastillas de
freno nuevas, no frene a fondo inne‐
cesariamente durante los primeros
viajes.
Líquido de frenos9 Advertencia
El líquido de frenos es tóxico y
corrosivo. Evite su contacto con los ojos, la piel, la ropa o superfi‐
cies pintadas.
El nivel del líquido de frenos debe
estar entre las marcas MIN y MAX .
Al rellenar debe asegurarse la
máxima limpieza, ya que la contami‐
nación del líquido de frenos puede
ocasionar fallos en el sistema de
frenos. Haga subsanar la causa de la
pérdida de líquido de frenos en un
taller.
Utilice sólo líquido de frenos homolo‐ gado para su vehículo.
Líquido de frenos y embrague
3 244.
Batería del vehículo
El terminal de arranque con cables se
encuentra en el compartimento del
motor.
Arranque con cables 3 234.
La batería del vehículo no requiere
mantenimiento siempre que el perfil
de conducción permita que la batería
se cargue lo suficiente. La conduc‐
ción en distancias cortas y los
frecuentes arranques del motor
pueden descargar la batería. Evite el uso de consumidores eléctricos inne‐ cesarios.
El testigo de control p se enciende
si hay un fallo en el sistema de carga.
Deténgase, apague el motor y acuda a un taller para obtener asistencia.
Sistema de carga 3 105.

200Cuidado del vehículoLas pilas no deben arrojarse a la
basura doméstica. Deben dese‐
charse en un punto de recogida auto‐
rizado para su reciclaje.
La inmovilización del vehículo
durante más de cuatro semanas
puede ocasionar la descarga de la
batería. Desemborne el polo negativo
de la batería del vehículo.9 Peligro
Antes de conectar o desconectar
la batería del vehículo, asegúrese de que el encendido esté comple‐
tamente apagado (el vehículo no debe estar en parada automática).
Sistema stop-start 3 148.
Protección contra descarga de la
batería 3 125.
Acceso a la batería
La batería está situada detrás de un
panel en el estribo de la puerta delan‐ tera izquierda. Desmonte el panel
para acceder a la batería.
Sustitución de la batería del
vehículo
Asegúrese de que la batería siempre
se sustituye por el mismo tipo de
batería.
Recurra a la ayuda de un taller para
reemplazar la batería del vehículo.
Sistema stop-start 3 148.
Carga de la batería del vehículo9 Advertencia
En vehículos con sistema stop-
start, compruebe que el potencial
de carga no supera 14,6 V al utili‐
zar un cargador de batería. De lo
contrario, la batería del vehículo
podría resultar dañada.
9 Peligro
Asegúrese de que haya suficiente
ventilación cuando cargue la bate‐ ría. ¡Existe riesgo de explosión sise acumulan los gases generados
durante la carga!
Arranque con cables 3 234.

Cuidado del vehículo201Etiqueta de advertencia
Significado de los símbolos:● Evite la presencia de llamas descubiertas o chispas, no fume.
● Lleve siempre protección ocular. Los gases explosivos pueden
provocar lesiones e incluso
ceguera.
● Mantenga la batería del vehículo
lejos del alcance de los niños.
● La batería del vehículo contiene ácido sulfúrico que puede produ‐cir ceguera o lesiones graves por
quemaduras.
● Consulte el manual del propieta‐ rio para más información.
● Puede haber gas explosivo cerca
de la batería.
Batería adicional
Dependiendo del equipamiento auxi‐
liar del vehículo, ciertos modelos
pueden tener una batería adicional
montada debajo del asiento delantero derecho.
Nota
La batería adicional se conecta
automáticamente a la batería princi‐ pal del vehículo solo cuando el
motor está en funcionamiento. No
es necesario desconectarla manual‐
mente antes de desconectar la bate‐ ría principal del vehículo o antes de
arrancar el vehículo con cables.
Los terminales están diseñados
para dispositivos de consumo eléc‐
trico adicionales hasta un máximo
de 50 A.
Arranque con cables 3 234.
Filtro de combustible diésel
Purgue el agua residual del filtro de
combustible diésel en cada cambio
de aceite del motor.

202Cuidado del vehículoColoque un recipiente debajo de la
carcasa del filtro. Afloje los tornillos
de cabeza moleteada en la tapa del
filtro y en su parte inferior, dándole
aproximadamente una vuelta, para
vaciar el agua.
El filtro estará vaciado en cuanto
empiece a salir combustible diésel
por el tornillo moleteado de la parte
inferior. Vuelva a apretar los dos
tornillos.
Compruebe el filtro de combustible
diésel con más frecuencia si el
vehículo se usa en condiciones de
funcionamiento extremas.Purga del sistema de
combustible diésel
Si se ha agotado el depósito, hay que purgar el aire del sistema de combus‐
tible diésel.
Llene el depósito de combustible y
proceda del siguiente modo:
1. Coloque un recipiente adecuado debajo del tornillo de purga del
filtro de combustible para recoger el combustible.
2. Afloje una vuelta el tornillo de purga (marcado con una flecha).
3. Accione manualmente la bombade alimentación despacio y de
modo uniforme, hasta que el
combustible que salga por el
tornillo de purga aflojado no
contenga burbujas.
4. Vuelva a apretar el tornillo de purga.
En vehículos sin bomba de suminis‐
tro en línea, llene el depósito con
combustible y proceda de la siguiente
manera:Atención
No gire la llave de encendido a la
posición 3 antes de comenzar el
procedimiento de purga.
Posiciones de la cerradura del
encendido 3 146.
1. Gire la llave de encendido a la
posición 2 y mantenga durante
5 segundos.
2. Gire la llave de nuevo a la posi‐ ción 1 y espere 3 segundos.

Cuidado del vehículo2033. Repita los Pasos 1 y 2 variasveces.
4. Gire la llave a la posición 3 y, a
continuación, vuelva a 0.
Si no se puede arrancar el motor
después de varios intentos de purgar
el sistema de combustible diésel,
recurra a la ayuda de un taller.
Sustitución de las escobillas Escobillas del limpiaparabrisas
Si es necesario, utilice el peldaño
situado debajo de los faros para
alcanzar al limpiaparabrisas.Levante el brazo del limpiaparabri‐
sas, empuje el clip de sujeción hacia
el brazo y desacople la escobilla.
Acople la escobilla ligeramente incli‐nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que
enclave.
Baje el brazo del limpiaparabrisas
cuidadosamente.Sustitución de
bombillas
Asegúrese de que el encendido está
completamente apagado (el vehículo no debe estar en parada automática3 148) y desconecte el interruptor
correspondiente o cierre las puertas.
Una bombilla nueva solo se debe
sujetar por la base. No toque el cristal de la bombilla con las manos desnu‐
das.
Utilice sólo el mismo tipo de bombilla
para la sustitución.
Comprobación de bombillas
Después de una sustitución de
bombillas, conecte el encendido, luego encienda y compruebe las
luces.
Realización de trabajos 3 194.

204Cuidado del vehículoFaros
Los faros tienen sistemas indepen‐
dientes para la luz de carretera 1 y la
luz de cruce 2.
Luz de carretera
1. Desmonte la cubierta protectora
del faro.
2. Desenchufe el conector de cableado del portalámparas.
3. Suelte la pinza de resorte y retire el portalámparas de la carcasa
del reflector.
4. Desmonte la bombilla del porta‐ lámparas y sustituya la bombilla.
5. Inserte el portalámparas en la carcasa del reflector.
6. Asegure con el pasador de resorte y enchufe el conector decableado al portalámparas.
7. Monte la cubierta protectora del faro.

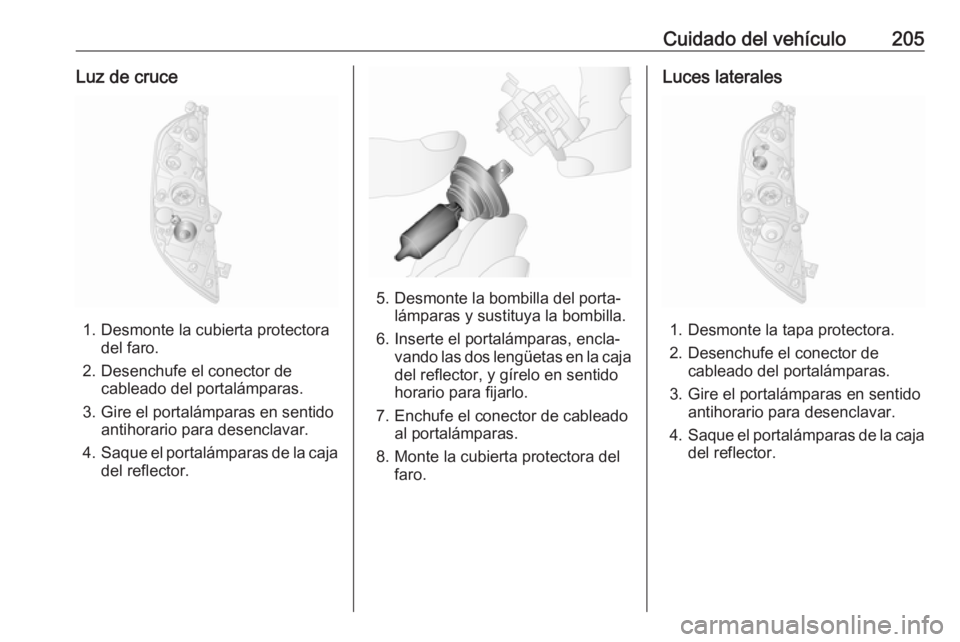

Cuidado del vehículo205Luz de cruce
1. Desmonte la cubierta protectoradel faro.
2. Desenchufe el conector de cableado del portalámparas.
3. Gire el portalámparas en sentido antihorario para desenclavar.
4. Saque el portalámparas de la caja
del reflector.
5. Desmonte la bombilla del porta‐ lámparas y sustituya la bombilla.
6. Inserte el portalámparas, encla‐ vando las dos lengüetas en la caja
del reflector, y gírelo en sentido
horario para fijarlo.
7. Enchufe el conector de cableado al portalámparas.
8. Monte la cubierta protectora del faro.
Luces laterales
1. Desmonte la tapa protectora.
2. Desenchufe el conector de cableado del portalámparas.
3. Gire el portalámparas en sentido antihorario para desenclavar.
4. Saque el portalámparas de la caja
del reflector.

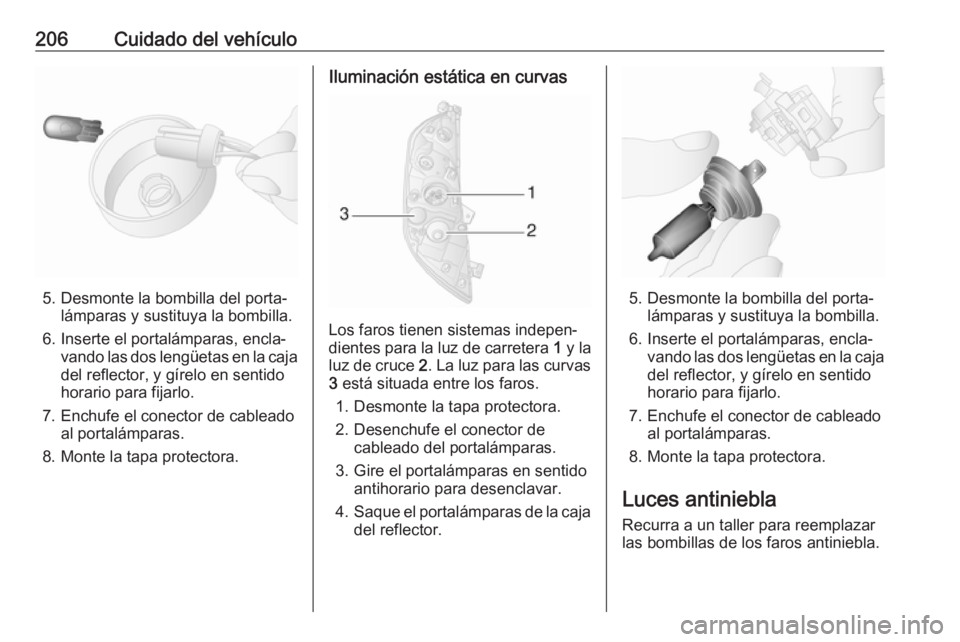

206Cuidado del vehículo
5. Desmonte la bombilla del porta‐lámparas y sustituya la bombilla.
6. Inserte el portalámparas, encla‐ vando las dos lengüetas en la caja
del reflector, y gírelo en sentido
horario para fijarlo.
7. Enchufe el conector de cableado al portalámparas.
8. Monte la tapa protectora.
Iluminación estática en curvas
Los faros tienen sistemas indepen‐
dientes para la luz de carretera 1 y la
luz de cruce 2. La luz para las curvas
3 está situada entre los faros.
1. Desmonte la tapa protectora.
2. Desenchufe el conector de cableado del portalámparas.
3. Gire el portalámparas en sentido antihorario para desenclavar.
4. Saque el portalámparas de la caja
del reflector.
5. Desmonte la bombilla del porta‐ lámparas y sustituya la bombilla.
6. Inserte el portalámparas, encla‐ vando las dos lengüetas en la caja
del reflector, y gírelo en sentido
horario para fijarlo.
7. Enchufe el conector de cableado al portalámparas.
8. Monte la tapa protectora.
Luces antiniebla Recurra a un taller para reemplazar
las bombillas de los faros antiniebla.

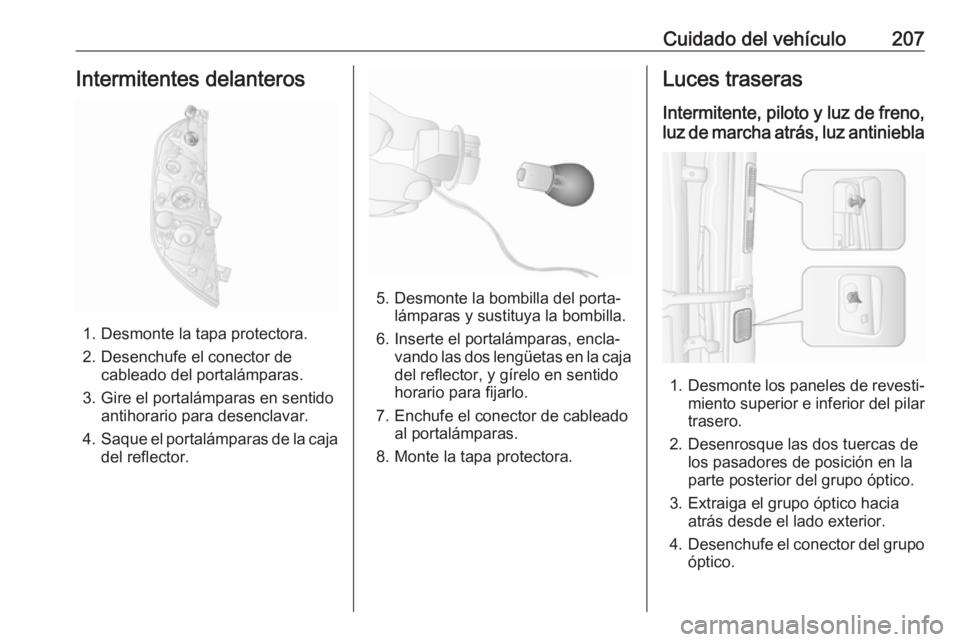

Cuidado del vehículo207Intermitentes delanteros
1. Desmonte la tapa protectora.
2. Desenchufe el conector de cableado del portalámparas.
3. Gire el portalámparas en sentido antihorario para desenclavar.
4. Saque el portalámparas de la caja
del reflector.
5. Desmonte la bombilla del porta‐ lámparas y sustituya la bombilla.
6. Inserte el portalámparas, encla‐ vando las dos lengüetas en la caja
del reflector, y gírelo en sentido
horario para fijarlo.
7. Enchufe el conector de cableado al portalámparas.
8. Monte la tapa protectora.
Luces traseras
Intermitente, piloto y luz de freno,
luz de marcha atrás, luz antiniebla
1. Desmonte los paneles de revesti‐
miento superior e inferior del pilar
trasero.
2. Desenrosque las dos tuercas de los pasadores de posición en la
parte posterior del grupo óptico.
3. Extraiga el grupo óptico hacia atrás desde el lado exterior.
4. Desenchufe el conector del grupo
óptico.

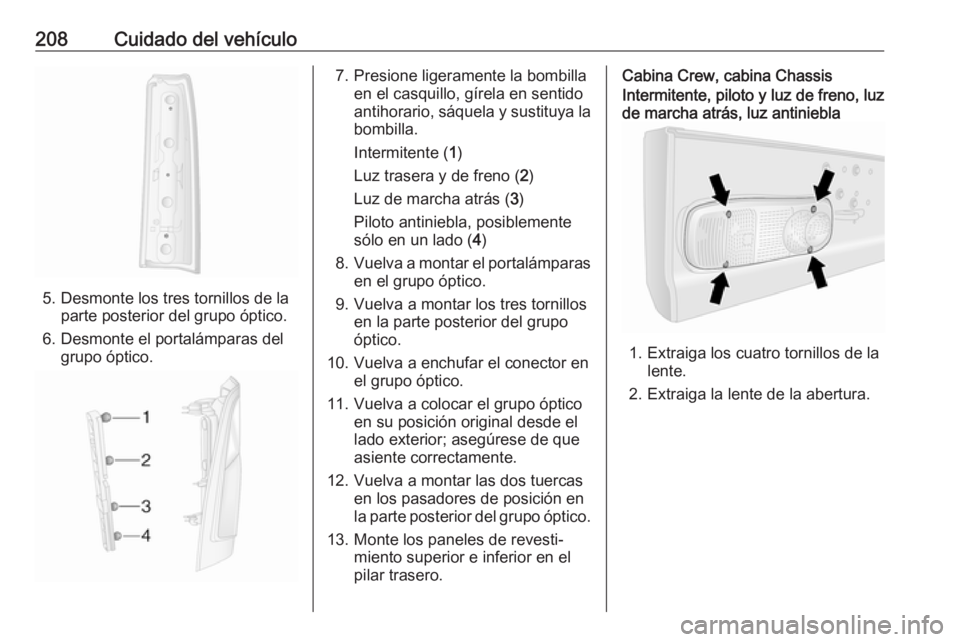

208Cuidado del vehículo
5. Desmonte los tres tornillos de laparte posterior del grupo óptico.
6. Desmonte el portalámparas del grupo óptico.
7. Presione ligeramente la bombilla en el casquillo, gírela en sentido
antihorario, sáquela y sustituya la
bombilla.
Intermitente ( 1)
Luz trasera y de freno ( 2)
Luz de marcha atrás ( 3)
Piloto antiniebla, posiblemente
sólo en un lado ( 4)
8. Vuelva a montar el portalámparas
en el grupo óptico.
9. Vuelva a montar los tres tornillos en la parte posterior del grupo
óptico.
10. Vuelva a enchufar el conector en el grupo óptico.
11. Vuelva a colocar el grupo óptico en su posición original desde el
lado exterior; asegúrese de que
asiente correctamente.
12. Vuelva a montar las dos tuercas en los pasadores de posición en
la parte posterior del grupo óptico.
13. Monte los paneles de revesti‐ miento superior e inferior en el
pilar trasero.Cabina Crew, cabina ChassisIntermitente, piloto y luz de freno, luz
de marcha atrás, luz antiniebla
1. Extraiga los cuatro tornillos de la lente.
2. Extraiga la lente de la abertura.
