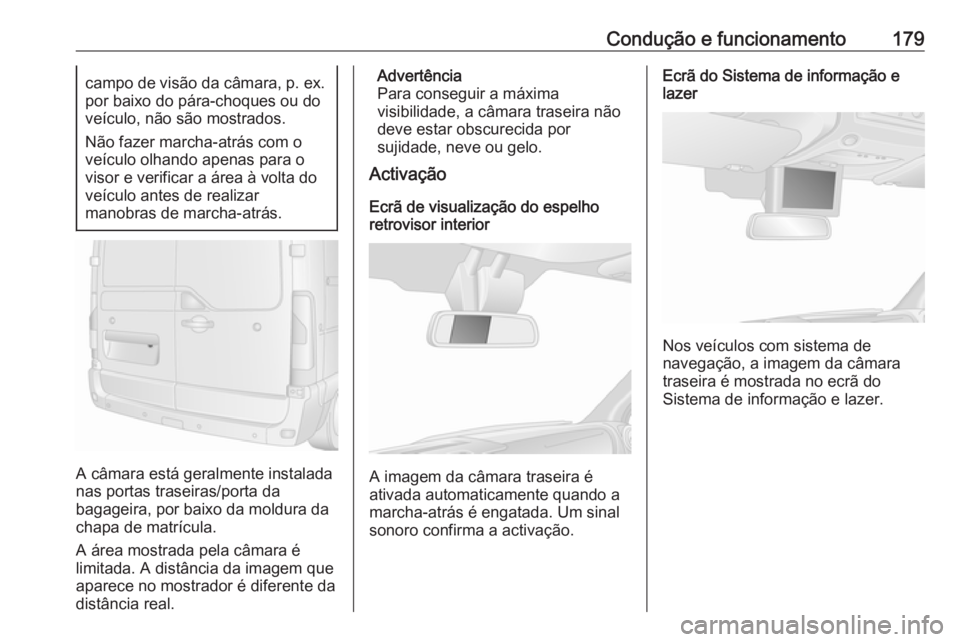

Condução e funcionamento179campo de visão da câmara, p. ex.por baixo do pára-choques ou do
veículo, não são mostrados.
Não fazer marcha-atrás com o
veículo olhando apenas para o
visor e verificar a área à volta do
veículo antes de realizar
manobras de marcha-atrás.
A câmara está geralmente instalada nas portas traseiras/porta da
bagageira, por baixo da moldura da chapa de matrícula.
A área mostrada pela câmara é
limitada. A distância da imagem que
aparece no mostrador é diferente da
distância real.
Advertência
Para conseguir a máxima
visibilidade, a câmara traseira não
deve estar obscurecida por
sujidade, neve ou gelo.
Activação
Ecrã de visualização do espelho
retrovisor interior
A imagem da câmara traseira é
ativada automaticamente quando a
marcha-atrás é engatada. Um sinal
sonoro confirma a activação.
Ecrã do Sistema de informação e
lazer
Nos veículos com sistema de
navegação, a imagem da câmara
traseira é mostrada no ecrã do
Sistema de informação e lazer.

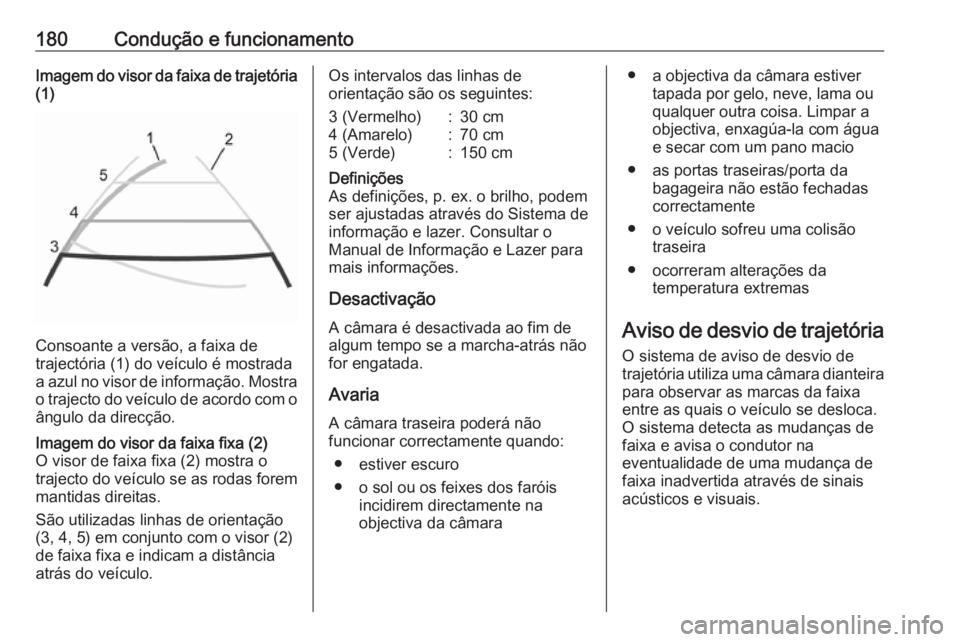

180Condução e funcionamentoImagem do visor da faixa de trajetória(1)
Consoante a versão, a faixa de
trajectória (1) do veículo é mostrada
a azul no visor de informação. Mostra
o trajecto do veículo de acordo com o ângulo da direcção.
Imagem do visor da faixa fixa (2)
O visor de faixa fixa (2) mostra o
trajecto do veículo se as rodas forem
mantidas direitas.
São utilizadas linhas de orientação
(3, 4, 5) em conjunto com o visor (2)
de faixa fixa e indicam a distância
atrás do veículo.Os intervalos das linhas de
orientação são os seguintes:3 (Vermelho):30 cm4 (Amarelo):70 cm5 (Verde):150 cmDefinições
As definições, p. ex. o brilho, podem
ser ajustadas através do Sistema de
informação e lazer. Consultar o
Manual de Informação e Lazer para
mais informações.
Desactivação
A câmara é desactivada ao fim de
algum tempo se a marcha-atrás não
for engatada.
Avaria
A câmara traseira poderá não funcionar correctamente quando:
● estiver escuro
● o sol ou os feixes dos faróis incidirem directamente na
objectiva da câmara
● a objectiva da câmara estiver tapada por gelo, neve, lama ou
qualquer outra coisa. Limpar a
objectiva, enxagúa-la com água
e secar com um pano macio
● as portas traseiras/porta da bagageira não estão fechadas
correctamente
● o veículo sofreu uma colisão traseira
● ocorreram alterações da temperatura extremas
Aviso de desvio de trajetória
O sistema de aviso de desvio de
trajetória utiliza uma câmara dianteira
para observar as marcas da faixa
entre as quais o veículo se desloca.
O sistema detecta as mudanças de
faixa e avisa o condutor na
eventualidade de uma mudança de
faixa inadvertida através de sinais
acústicos e visuais.

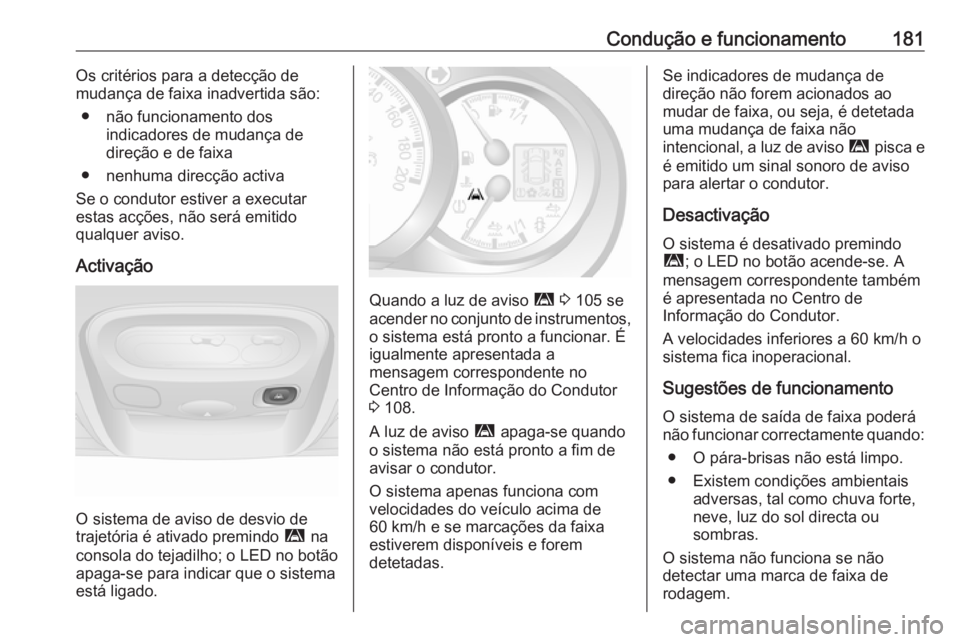

Condução e funcionamento181Os critérios para a detecção de
mudança de faixa inadvertida são:
● não funcionamento dos indicadores de mudança de
direção e de faixa
● nenhuma direcção activa
Se o condutor estiver a executar
estas acções, não será emitido
qualquer aviso.
Activação
O sistema de aviso de desvio de
trajetória é ativado premindo ì na
consola do tejadilho; o LED no botão
apaga-se para indicar que o sistema
está ligado.
Quando a luz de aviso ì 3 105 se
acender no conjunto de instrumentos, o sistema está pronto a funcionar. É
igualmente apresentada a
mensagem correspondente no
Centro de Informação do Condutor
3 108.
A luz de aviso ì apaga-se quando
o sistema não está pronto a fim de avisar o condutor.
O sistema apenas funciona com
velocidades do veículo acima de
60 km/h e se marcações da faixa
estiverem disponíveis e forem
detetadas.
Se indicadores de mudança de
direção não forem acionados ao
mudar de faixa, ou seja, é detetada
uma mudança de faixa não
intencional, a luz de aviso ì pisca e
é emitido um sinal sonoro de aviso
para alertar o condutor.
Desactivação
O sistema é desativado premindo
ì ; o LED no botão acende-se. A
mensagem correspondente também
é apresentada no Centro de
Informação do Condutor.
A velocidades inferiores a 60 km/h o
sistema fica inoperacional.
Sugestões de funcionamento O sistema de saída de faixa poderá
não funcionar correctamente quando:
● O pára-brisas não está limpo.● Existem condições ambientais adversas, tal como chuva forte,
neve, luz do sol directa ou
sombras.
O sistema não funciona se não
detectar uma marca de faixa de
rodagem.

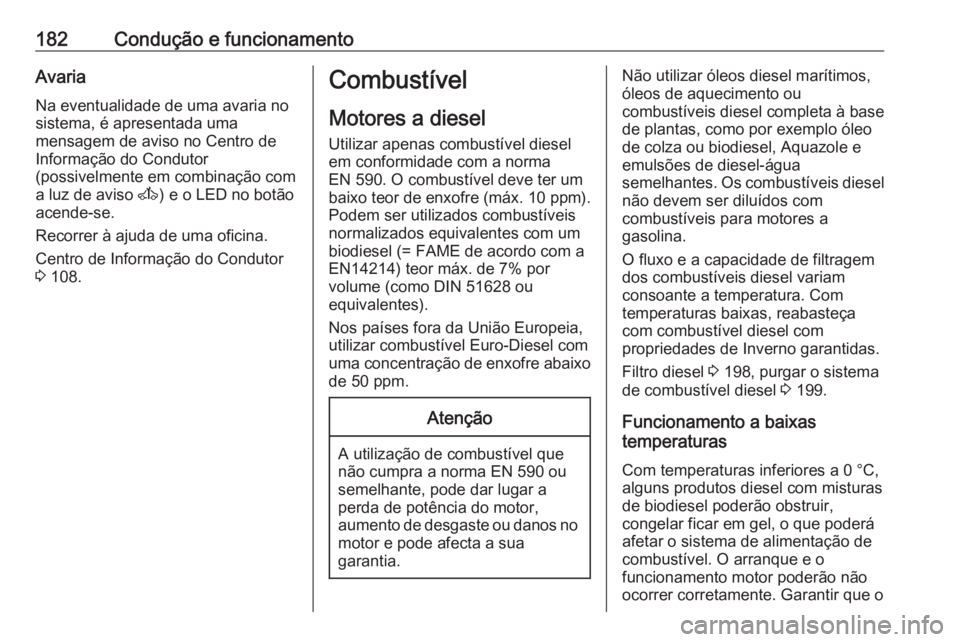

182Condução e funcionamentoAvaria
Na eventualidade de uma avaria no sistema, é apresentada uma
mensagem de aviso no Centro de
Informação do Condutor
(possivelmente em combinação com
a luz de aviso A) e o LED no botão
acende-se.
Recorrer à ajuda de uma oficina.
Centro de Informação do Condutor
3 108.Combustível
Motores a diesel Utilizar apenas combustível diesel
em conformidade com a norma
EN 590. O combustível deve ter um
baixo teor de enxofre (máx. 10 ppm).
Podem ser utilizados combustíveis normalizados equivalentes com um
biodiesel (= FAME de acordo com a
EN14214) teor máx. de 7% por
volume (como DIN 51628 ou
equivalentes).
Nos países fora da União Europeia,
utilizar combustível Euro-Diesel com
uma concentração de enxofre abaixo
de 50 ppm.Atenção
A utilização de combustível que
não cumpra a norma EN 590 ou
semelhante, pode dar lugar a
perda de potência do motor,
aumento de desgaste ou danos no motor e pode afecta a sua
garantia.
Não utilizar óleos diesel marítimos,
óleos de aquecimento ou
combustíveis diesel completa à base
de plantas, como por exemplo óleo
de colza ou biodiesel, Aquazole e
emulsões de diesel-água
semelhantes. Os combustíveis diesel
não devem ser diluídos com
combustíveis para motores a
gasolina.
O fluxo e a capacidade de filtragem
dos combustíveis diesel variam
consoante a temperatura. Com
temperaturas baixas, reabasteça
com combustível diesel com
propriedades de Inverno garantidas.
Filtro diesel 3 198, purgar o sistema
de combustível diesel 3 199.
Funcionamento a baixas
temperaturas
Com temperaturas inferiores a 0 °C,
alguns produtos diesel com misturas
de biodiesel poderão obstruir,
congelar ficar em gel, o que poderá
afetar o sistema de alimentação de
combustível. O arranque e o
funcionamento motor poderão não
ocorrer corretamente. Garantir que o

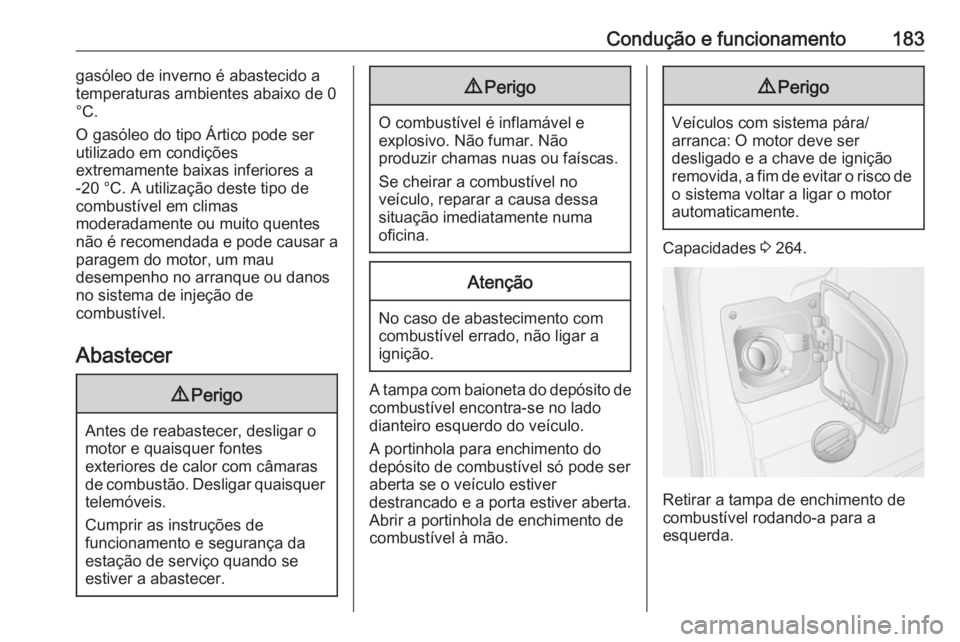

Condução e funcionamento183gasóleo de inverno é abastecido a
temperaturas ambientes abaixo de 0 °C.
O gasóleo do tipo Ártico pode ser
utilizado em condições
extremamente baixas inferiores a
-20 °C. A utilização deste tipo de
combustível em climas
moderadamente ou muito quentes não é recomendada e pode causar a
paragem do motor, um mau
desempenho no arranque ou danos
no sistema de injeção de
combustível.
Abastecer9 Perigo
Antes de reabastecer, desligar o
motor e quaisquer fontes
exteriores de calor com câmaras
de combustão. Desligar quaisquer telemóveis.
Cumprir as instruções de
funcionamento e segurança da
estação de serviço quando se
estiver a abastecer.
9 Perigo
O combustível é inflamável e
explosivo. Não fumar. Não
produzir chamas nuas ou faíscas.
Se cheirar a combustível no
veículo, reparar a causa dessa situação imediatamente numa
oficina.
Atenção
No caso de abastecimento com
combustível errado, não ligar a
ignição.
A tampa com baioneta do depósito de combustível encontra-se no lado
dianteiro esquerdo do veículo.
A portinhola para enchimento do
depósito de combustível só pode ser aberta se o veículo estiver
destrancado e a porta estiver aberta.
Abrir a portinhola de enchimento de
combustível à mão.
9 Perigo
Veículos com sistema pára/
arranca: O motor deve ser
desligado e a chave de ignição removida, a fim de evitar o risco de o sistema voltar a ligar o motor
automaticamente.
Capacidades 3 264.
Retirar a tampa de enchimento de
combustível rodando-a para a
esquerda.

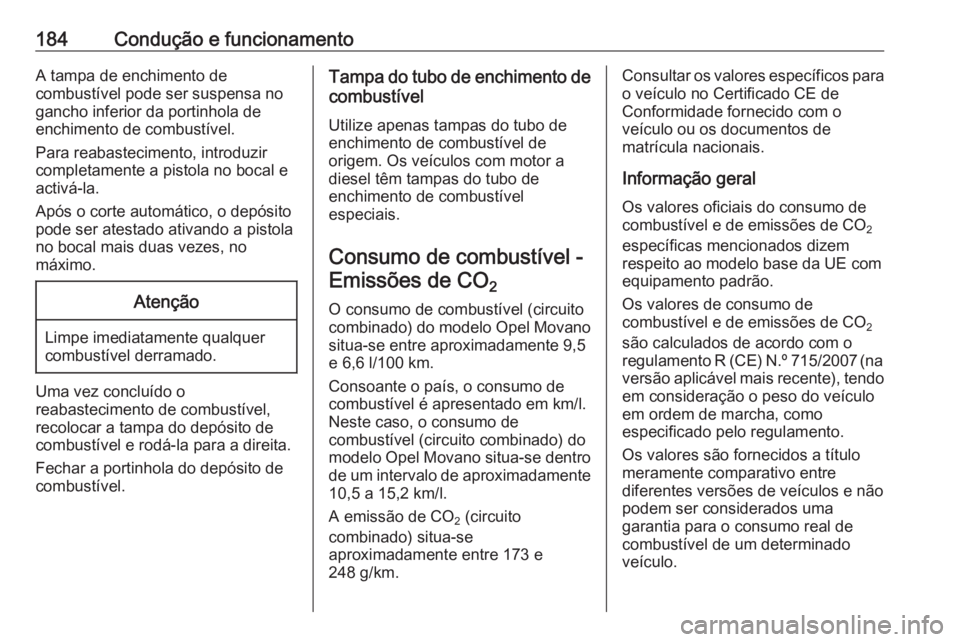

184Condução e funcionamentoA tampa de enchimento de
combustível pode ser suspensa no
gancho inferior da portinhola de
enchimento de combustível.
Para reabastecimento, introduzir
completamente a pistola no bocal e activá-la.
Após o corte automático, o depósito
pode ser atestado ativando a pistola no bocal mais duas vezes, no
máximo.Atenção
Limpe imediatamente qualquer
combustível derramado.
Uma vez concluído o
reabastecimento de combustível,
recolocar a tampa do depósito de
combustível e rodá-la para a direita.
Fechar a portinhola do depósito de
combustível.
Tampa do tubo de enchimento de
combustível
Utilize apenas tampas do tubo de
enchimento de combustível de
origem. Os veículos com motor a
diesel têm tampas do tubo de
enchimento de combustível
especiais.
Consumo de combustível -Emissões de CO 2
O consumo de combustível (circuito combinado) do modelo Opel Movano
situa-se entre aproximadamente 9,5
e 6,6 l/100 km.
Consoante o país, o consumo de
combustível é apresentado em km/l.
Neste caso, o consumo de
combustível (circuito combinado) do
modelo Opel Movano situa-se dentro
de um intervalo de aproximadamente
10,5 a 15,2 km/l.
A emissão de CO 2 (circuito
combinado) situa-se
aproximadamente entre 173 e
248 g/km.Consultar os valores específicos para o veículo no Certificado CE de
Conformidade fornecido com o
veículo ou os documentos de
matrícula nacionais.
Informação geral Os valores oficiais do consumo de
combustível e de emissões de CO 2
específicas mencionados dizem
respeito ao modelo base da UE com
equipamento padrão.
Os valores de consumo de
combustível e de emissões de CO 2
são calculados de acordo com o
regulamento R (CE) N.º 715/2007 (na
versão aplicável mais recente), tendo
em consideração o peso do veículo em ordem de marcha, como
especificado pelo regulamento.
Os valores são fornecidos a título
meramente comparativo entre
diferentes versões de veículos e não
podem ser considerados uma
garantia para o consumo real de
combustível de um determinado
veículo.

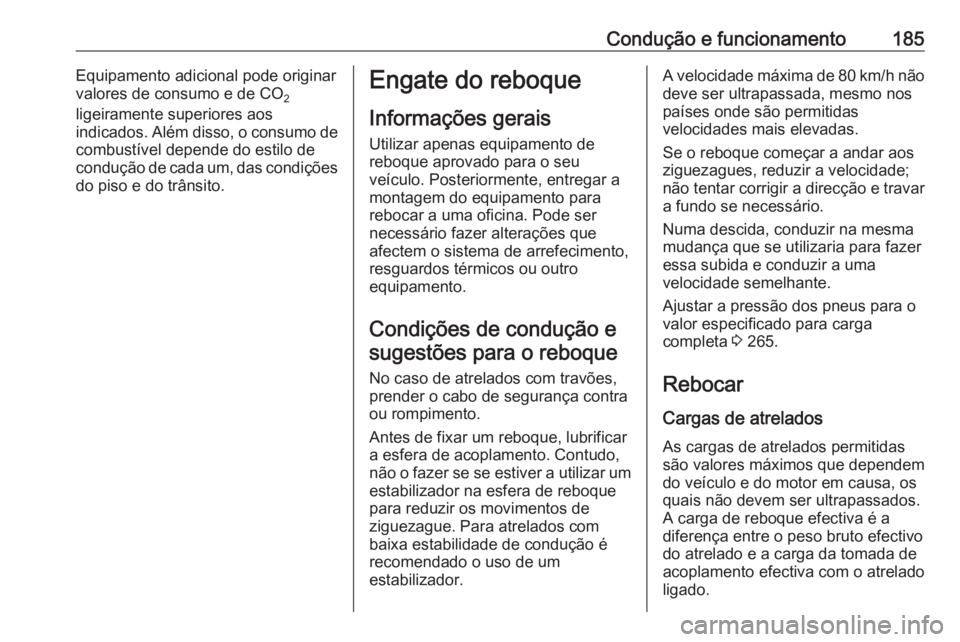

Condução e funcionamento185Equipamento adicional pode originarvalores de consumo e de CO 2
ligeiramente superiores aos
indicados. Além disso, o consumo de combustível depende do estilo de
condução de cada um, das condições
do piso e do trânsito.Engate do reboque
Informações gerais
Utilizar apenas equipamento de
reboque aprovado para o seu
veículo. Posteriormente, entregar a
montagem do equipamento para
rebocar a uma oficina. Pode ser
necessário fazer alterações que
afectem o sistema de arrefecimento,
resguardos térmicos ou outro
equipamento.
Condições de condução esugestões para o reboque
No caso de atrelados com travões,
prender o cabo de segurança contra ou rompimento.
Antes de fixar um reboque, lubrificar
a esfera de acoplamento. Contudo,
não o fazer se se estiver a utilizar um
estabilizador na esfera de reboque
para reduzir os movimentos de
ziguezague. Para atrelados com
baixa estabilidade de condução é
recomendado o uso de um
estabilizador.A velocidade máxima de 80 km/h não deve ser ultrapassada, mesmo nos
países onde são permitidas
velocidades mais elevadas.
Se o reboque começar a andar aos
ziguezagues, reduzir a velocidade;
não tentar corrigir a direcção e travar a fundo se necessário.
Numa descida, conduzir na mesma
mudança que se utilizaria para fazer
essa subida e conduzir a uma
velocidade semelhante.
Ajustar a pressão dos pneus para o
valor especificado para carga
completa 3 265.
Rebocar
Cargas de atrelados As cargas de atrelados permitidas
são valores máximos que dependem
do veículo e do motor em causa, os
quais não devem ser ultrapassados.
A carga de reboque efectiva é a
diferença entre o peso bruto efectivo
do atrelado e a carga da tomada de
acoplamento efectiva com o atrelado
ligado.

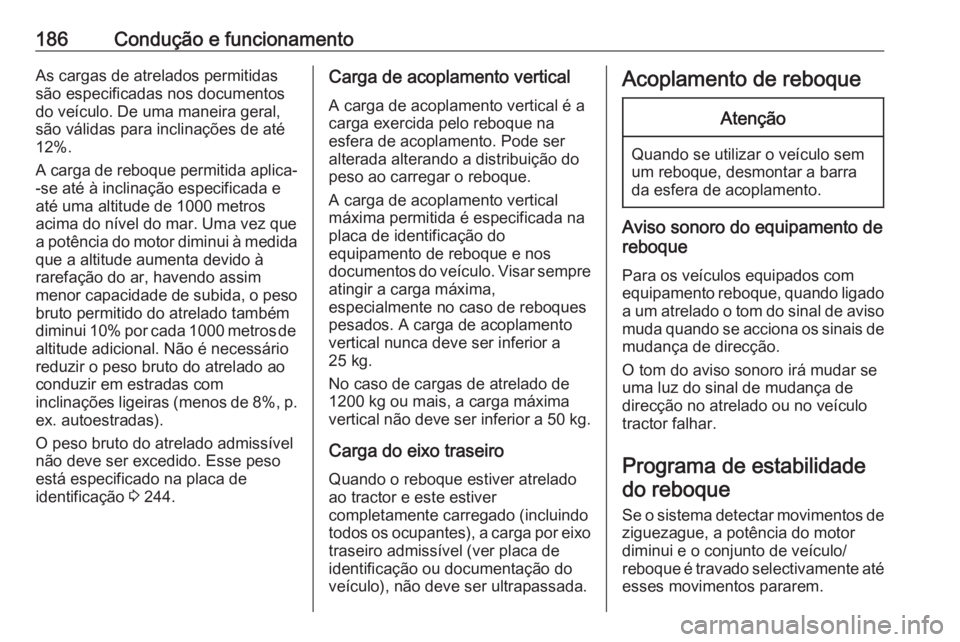

186Condução e funcionamentoAs cargas de atrelados permitidas
são especificadas nos documentos
do veículo. De uma maneira geral,
são válidas para inclinações de até
12%.
A carga de reboque permitida aplica- -se até à inclinação especificada e
até uma altitude de 1000 metros
acima do nível do mar. Uma vez que
a potência do motor diminui à medida
que a altitude aumenta devido à
rarefação do ar, havendo assim
menor capacidade de subida, o peso bruto permitido do atrelado também
diminui 10% por cada 1000 metros de
altitude adicional. Não é necessário reduzir o peso bruto do atrelado aoconduzir em estradas com
inclinações ligeiras (menos de 8%, p. ex. autoestradas).
O peso bruto do atrelado admissível
não deve ser excedido. Esse peso
está especificado na placa de
identificação 3 244.Carga de acoplamento vertical
A carga de acoplamento vertical é a
carga exercida pelo reboque na
esfera de acoplamento. Pode ser alterada alterando a distribuição do
peso ao carregar o reboque.
A carga de acoplamento vertical
máxima permitida é especificada na
placa de identificação do
equipamento de reboque e nos
documentos do veículo. Visar sempre
atingir a carga máxima,
especialmente no caso de reboques
pesados. A carga de acoplamento
vertical nunca deve ser inferior a
25 kg.
No caso de cargas de atrelado de 1200 kg ou mais, a carga máxima
vertical não deve ser inferior a 50 kg.
Carga do eixo traseiro
Quando o reboque estiver atrelado
ao tractor e este estiver
completamente carregado (incluindo
todos os ocupantes), a carga por eixo
traseiro admissível (ver placa de
identificação ou documentação do
veículo), não deve ser ultrapassada.Acoplamento de reboqueAtenção
Quando se utilizar o veículo sem
um reboque, desmontar a barra
da esfera de acoplamento.
Aviso sonoro do equipamento de
reboque
Para os veículos equipados com
equipamento reboque, quando ligado
a um atrelado o tom do sinal de aviso muda quando se acciona os sinais de
mudança de direcção.
O tom do aviso sonoro irá mudar se
uma luz do sinal de mudança de
direcção no atrelado ou no veículo
tractor falhar.
Programa de estabilidadedo reboque
Se o sistema detectar movimentos de
ziguezague, a potência do motor
diminui e o conjunto de veículo/
reboque é travado selectivamente até esses movimentos pararem.

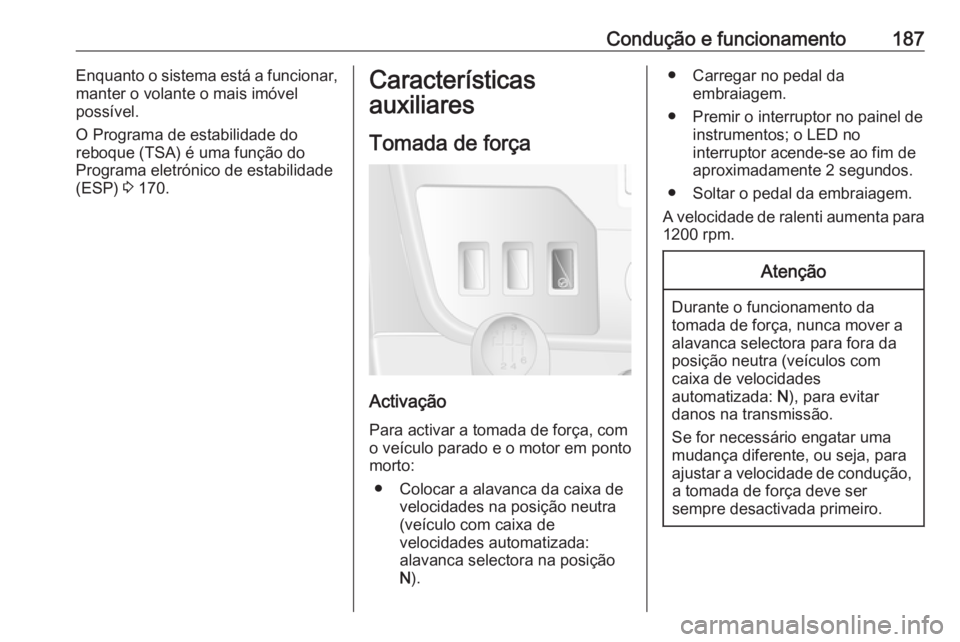

Condução e funcionamento187Enquanto o sistema está a funcionar,
manter o volante o mais imóvel
possível.
O Programa de estabilidade do
reboque (TSA) é uma função do
Programa eletrónico de estabilidade
(ESP) 3 170.Características
auxiliares
Tomada de força
Activação
Para activar a tomada de força, com
o veículo parado e o motor em ponto
morto:
● Colocar a alavanca da caixa de velocidades na posição neutra
(veículo com caixa de
velocidades automatizada:
alavanca selectora na posição
N ).
● Carregar no pedal da
embraiagem.
● Premir o interruptor no painel de instrumentos; o LED no
interruptor acende-se ao fim de
aproximadamente 2 segundos.
● Soltar o pedal da embraiagem.
A velocidade de ralenti aumenta para 1200 rpm.Atenção
Durante o funcionamento da
tomada de força, nunca mover a
alavanca selectora para fora da
posição neutra (veículos com
caixa de velocidades
automatizada: N), para evitar
danos na transmissão.
Se for necessário engatar uma mudança diferente, ou seja, para
ajustar a velocidade de condução, a tomada de força deve ser
sempre desactivada primeiro.

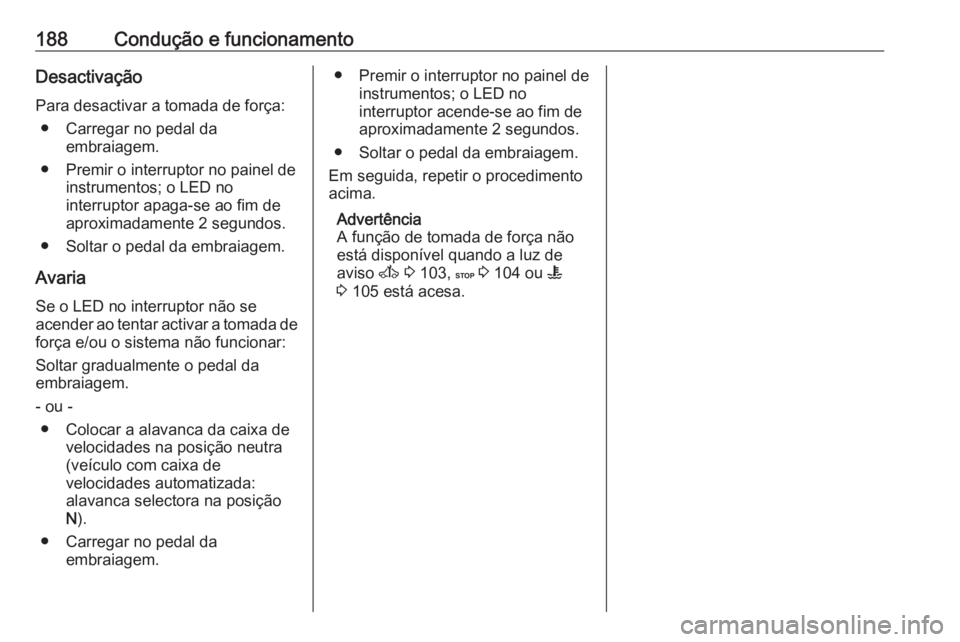

188Condução e funcionamentoDesactivação
Para desactivar a tomada de força: ● Carregar no pedal da embraiagem.
● Premir o interruptor no painel de instrumentos; o LED no
interruptor apaga-se ao fim de
aproximadamente 2 segundos.
● Soltar o pedal da embraiagem.
Avaria Se o LED no interruptor não se
acender ao tentar activar a tomada de
força e/ou o sistema não funcionar:
Soltar gradualmente o pedal da
embraiagem.
- ou - ● Colocar a alavanca da caixa de velocidades na posição neutra
(veículo com caixa de
velocidades automatizada:
alavanca selectora na posição
N ).
● Carregar no pedal da embraiagem.● Premir o interruptor no painel deinstrumentos; o LED no
interruptor acende-se ao fim de
aproximadamente 2 segundos.
● Soltar o pedal da embraiagem.
Em seguida, repetir o procedimento
acima.
Advertência
A função de tomada de força não
está disponível quando a luz de
aviso A 3 103, C 3 104 ou W
3 105 está acesa.
