Page 201 of 283

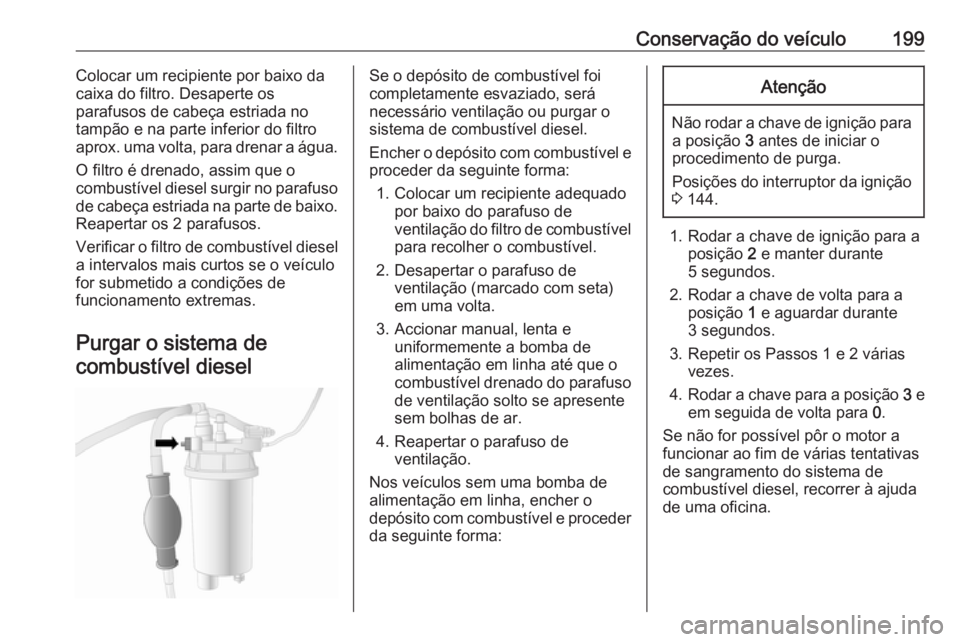

Conservação do veículo199Colocar um recipiente por baixo da
caixa do filtro. Desaperte os
parafusos de cabeça estriada no
tampão e na parte inferior do filtro
aprox. uma volta, para drenar a água.
O filtro é drenado, assim que o
combustível diesel surgir no parafuso
de cabeça estriada na parte de baixo. Reapertar os 2 parafusos.
Verificar o filtro de combustível diesel a intervalos mais curtos se o veículo
for submetido a condições de
funcionamento extremas.
Purgar o sistema de combustível dieselSe o depósito de combustível foi
completamente esvaziado, será
necessário ventilação ou purgar o sistema de combustível diesel.
Encher o depósito com combustível e
proceder da seguinte forma:
1. Colocar um recipiente adequado por baixo do parafuso de
ventilação do filtro de combustível para recolher o combustível.
2. Desapertar o parafuso de ventilação (marcado com seta)
em uma volta.
3. Accionar manual, lenta e uniformemente a bomba de
alimentação em linha até que o
combustível drenado do parafuso
de ventilação solto se apresente
sem bolhas de ar.
4. Reapertar o parafuso de ventilação.
Nos veículos sem uma bomba de
alimentação em linha, encher o
depósito com combustível e proceder da seguinte forma:Atenção
Não rodar a chave de ignição para a posição 3 antes de iniciar o
procedimento de purga.
Posições do interruptor da ignição
3 144.
1. Rodar a chave de ignição para a
posição 2 e manter durante
5 segundos.
2. Rodar a chave de volta para a posição 1 e aguardar durante
3 segundos.
3. Repetir os Passos 1 e 2 várias vezes.
4. Rodar a chave para a posição 3 e
em seguida de volta para 0.
Se não for possível pôr o motor a funcionar ao fim de várias tentativas
de sangramento do sistema de
combustível diesel, recorrer à ajuda
de uma oficina.
Page 202 of 283

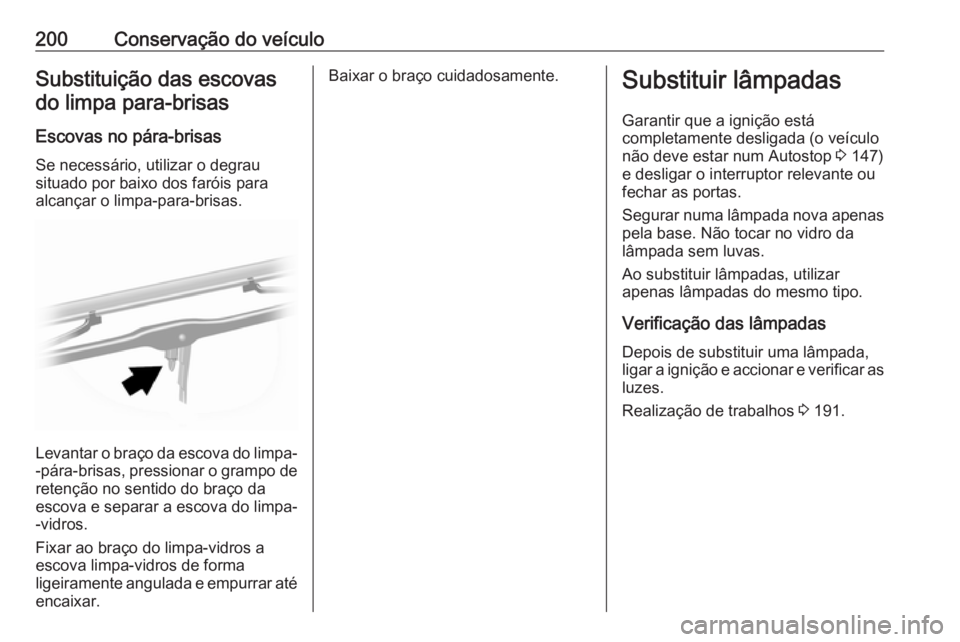

200Conservação do veículoSubstituição das escovasdo limpa para-brisas
Escovas no pára-brisas
Se necessário, utilizar o degrau
situado por baixo dos faróis para
alcançar o limpa-para-brisas.
Levantar o braço da escova do limpa-
-pára-brisas, pressionar o grampo de
retenção no sentido do braço da
escova e separar a escova do limpa-
-vidros.
Fixar ao braço do limpa-vidros a
escova limpa-vidros de forma
ligeiramente angulada e empurrar até encaixar.
Baixar o braço cuidadosamente.Substituir lâmpadas
Garantir que a ignição está
completamente desligada (o veículo
não deve estar num Autostop 3 147)
e desligar o interruptor relevante ou fechar as portas.
Segurar numa lâmpada nova apenas
pela base. Não tocar no vidro da
lâmpada sem luvas.
Ao substituir lâmpadas, utilizar
apenas lâmpadas do mesmo tipo.
Verificação das lâmpadasDepois de substituir uma lâmpada,
ligar a ignição e accionar e verificar as
luzes.
Realização de trabalhos 3 191.
Page 203 of 283

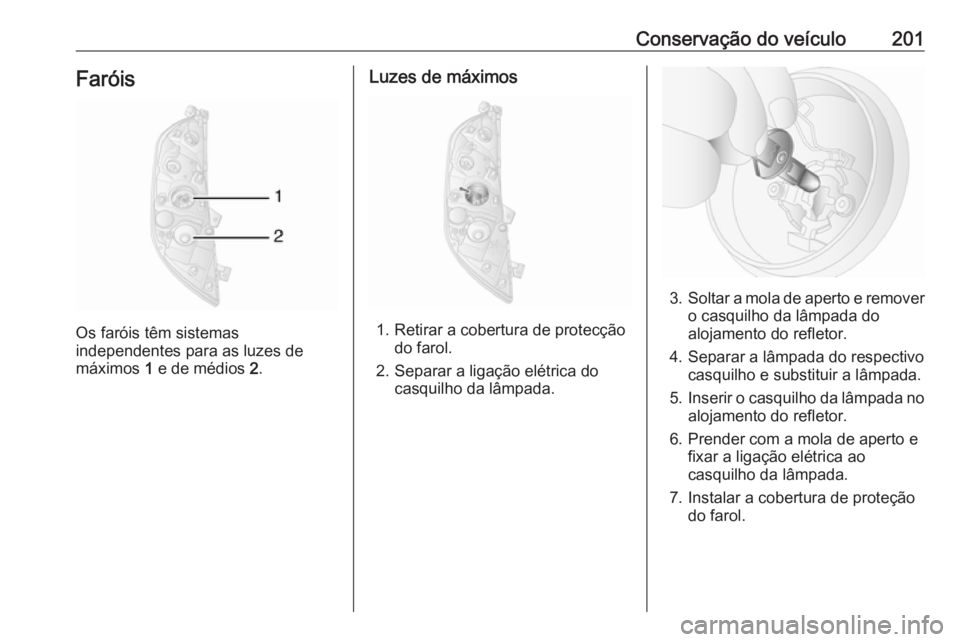

Conservação do veículo201Faróis
Os faróis têm sistemas
independentes para as luzes de
máximos 1 e de médios 2.
Luzes de máximos
1. Retirar a cobertura de protecção
do farol.
2. Separar a ligação elétrica do casquilho da lâmpada.
3.Soltar a mola de aperto e remover
o casquilho da lâmpada do
alojamento do refletor.
4. Separar a lâmpada do respectivo casquilho e substituir a lâmpada.
5. Inserir o casquilho da lâmpada no
alojamento do refletor.
6. Prender com a mola de aperto e fixar a ligação elétrica ao
casquilho da lâmpada.
7. Instalar a cobertura de proteção do farol.
Page 204 of 283

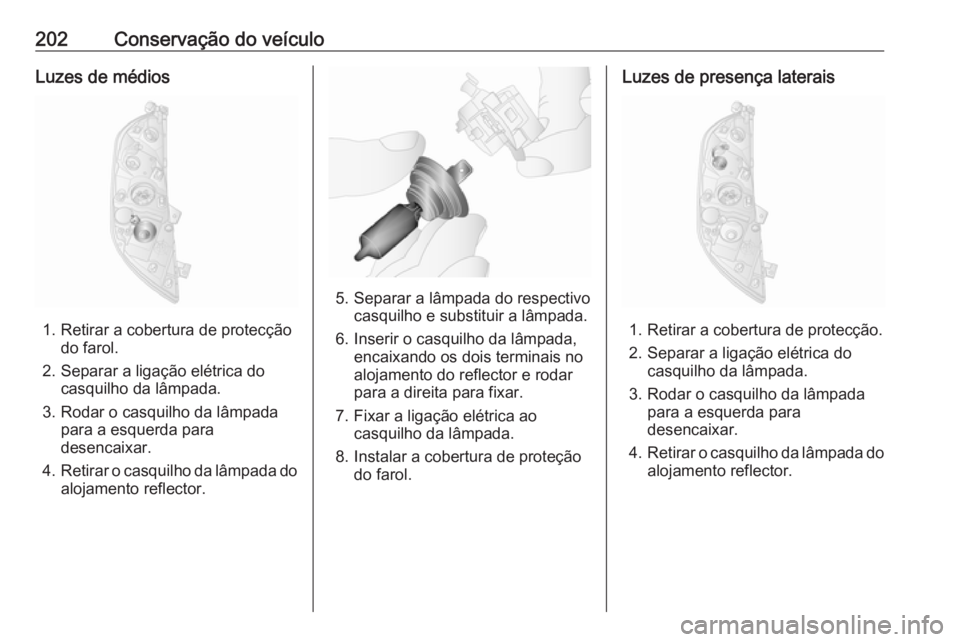

202Conservação do veículoLuzes de médios
1. Retirar a cobertura de protecçãodo farol.
2. Separar a ligação elétrica do casquilho da lâmpada.
3. Rodar o casquilho da lâmpada para a esquerda para
desencaixar.
4. Retirar o casquilho da lâmpada do
alojamento reflector.
5. Separar a lâmpada do respectivo casquilho e substituir a lâmpada.
6. Inserir o casquilho da lâmpada, encaixando os dois terminais no
alojamento do reflector e rodar
para a direita para fixar.
7. Fixar a ligação elétrica ao casquilho da lâmpada.
8. Instalar a cobertura de proteção do farol.
Luzes de presença laterais
1. Retirar a cobertura de protecção.
2. Separar a ligação elétrica do casquilho da lâmpada.
3. Rodar o casquilho da lâmpada para a esquerda para
desencaixar.
4. Retirar o casquilho da lâmpada do
alojamento reflector.
Page 205 of 283

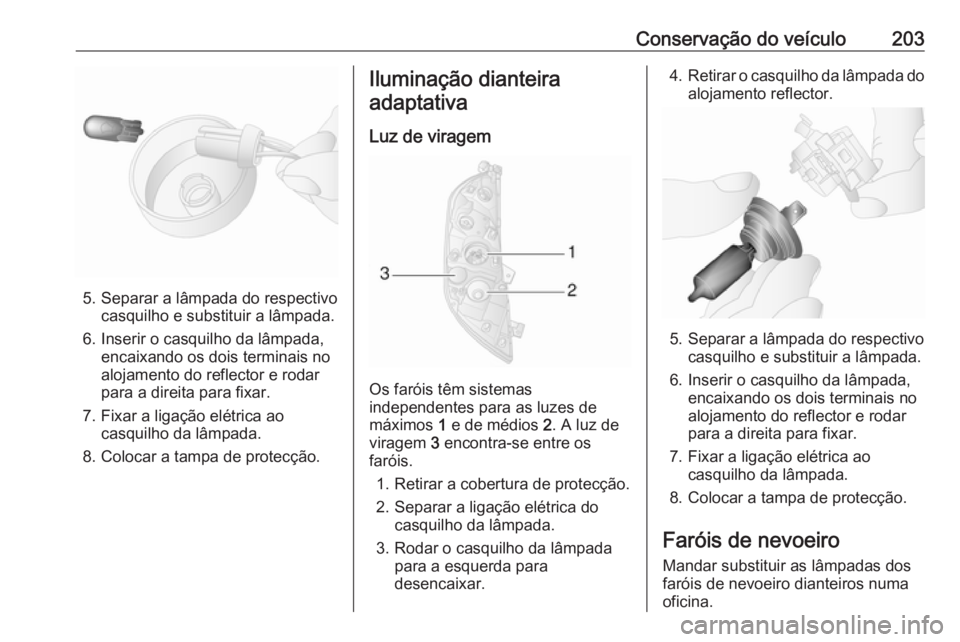

Conservação do veículo203
5. Separar a lâmpada do respectivocasquilho e substituir a lâmpada.
6. Inserir o casquilho da lâmpada, encaixando os dois terminais no
alojamento do reflector e rodar
para a direita para fixar.
7. Fixar a ligação elétrica ao casquilho da lâmpada.
8. Colocar a tampa de protecção.
Iluminação dianteira
adaptativa
Luz de viragem
Os faróis têm sistemas
independentes para as luzes de
máximos 1 e de médios 2. A luz de
viragem 3 encontra-se entre os
faróis.
1. Retirar a cobertura de protecção.
2. Separar a ligação elétrica do casquilho da lâmpada.
3. Rodar o casquilho da lâmpada para a esquerda para
desencaixar.
4. Retirar o casquilho da lâmpada do
alojamento reflector.
5. Separar a lâmpada do respectivo casquilho e substituir a lâmpada.
6. Inserir o casquilho da lâmpada, encaixando os dois terminais no
alojamento do reflector e rodar
para a direita para fixar.
7. Fixar a ligação elétrica ao casquilho da lâmpada.
8. Colocar a tampa de protecção.
Faróis de nevoeiro Mandar substituir as lâmpadas dos
faróis de nevoeiro dianteiros numa
oficina.
Page 206 of 283

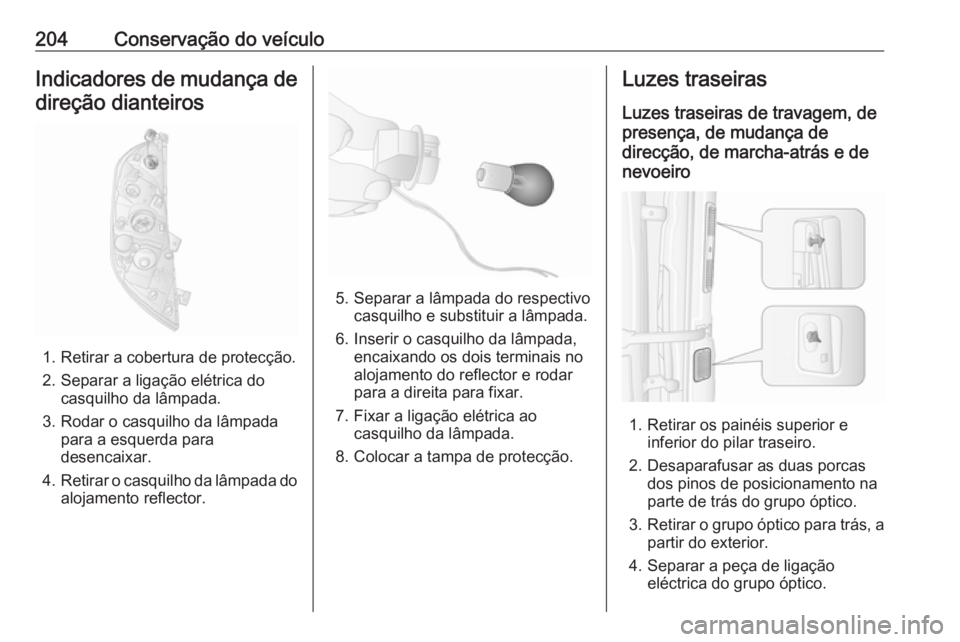

204Conservação do veículoIndicadores de mudança de
direção dianteiros
1. Retirar a cobertura de protecção.
2. Separar a ligação elétrica do casquilho da lâmpada.
3. Rodar o casquilho da lâmpada para a esquerda para
desencaixar.
4. Retirar o casquilho da lâmpada do
alojamento reflector.
5. Separar a lâmpada do respectivo casquilho e substituir a lâmpada.
6. Inserir o casquilho da lâmpada, encaixando os dois terminais no
alojamento do reflector e rodar
para a direita para fixar.
7. Fixar a ligação elétrica ao casquilho da lâmpada.
8. Colocar a tampa de protecção.
Luzes traseiras
Luzes traseiras de travagem, de
presença, de mudança de
direcção, de marcha-atrás e de
nevoeiro
1. Retirar os painéis superior e inferior do pilar traseiro.
2. Desaparafusar as duas porcas dos pinos de posicionamento na
parte de trás do grupo óptico.
3. Retirar o grupo óptico para trás, a
partir do exterior.
4. Separar a peça de ligação eléctrica do grupo óptico.
Page 207 of 283

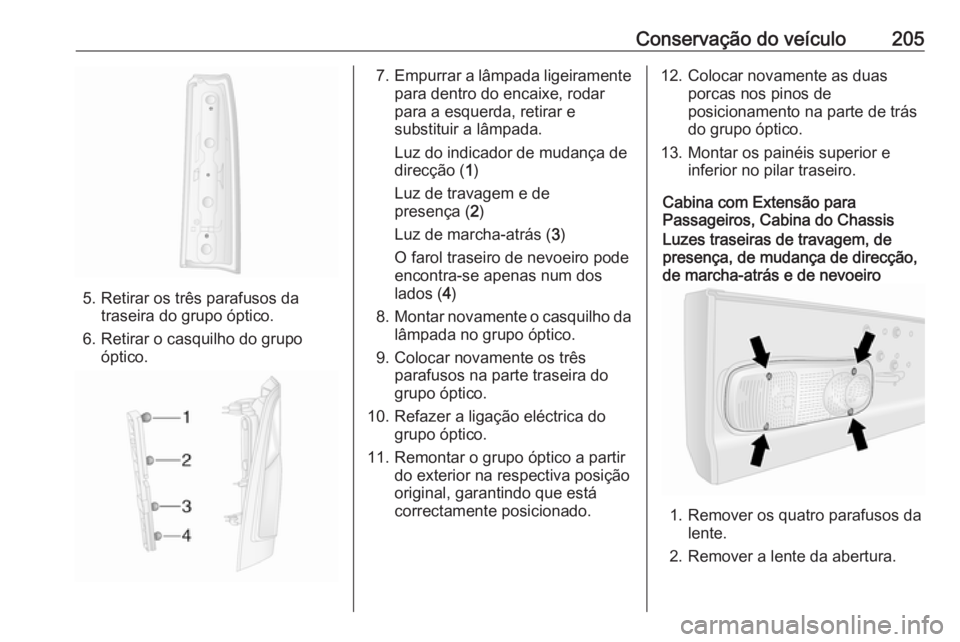

Conservação do veículo205
5. Retirar os três parafusos datraseira do grupo óptico.
6. Retirar o casquilho do grupo óptico.
7. Empurrar a lâmpada ligeiramente
para dentro do encaixe, rodar
para a esquerda, retirar e
substituir a lâmpada.
Luz do indicador de mudança de
direcção ( 1)
Luz de travagem e de
presença ( 2)
Luz de marcha-atrás ( 3)
O farol traseiro de nevoeiro pode
encontra-se apenas num dos
lados ( 4)
8. Montar novamente o casquilho da
lâmpada no grupo óptico.
9. Colocar novamente os três parafusos na parte traseira do
grupo óptico.
10. Refazer a ligação eléctrica do grupo óptico.
11. Remontar o grupo óptico a partir do exterior na respectiva posiçãooriginal, garantindo que está
correctamente posicionado.12. Colocar novamente as duas porcas nos pinos de
posicionamento na parte de trás
do grupo óptico.
13. Montar os painéis superior e inferior no pilar traseiro.
Cabina com Extensão para
Passageiros, Cabina do ChassisLuzes traseiras de travagem, de
presença, de mudança de direcção,
de marcha-atrás e de nevoeiro
1. Remover os quatro parafusos da lente.
2. Remover a lente da abertura.
Page 208 of 283

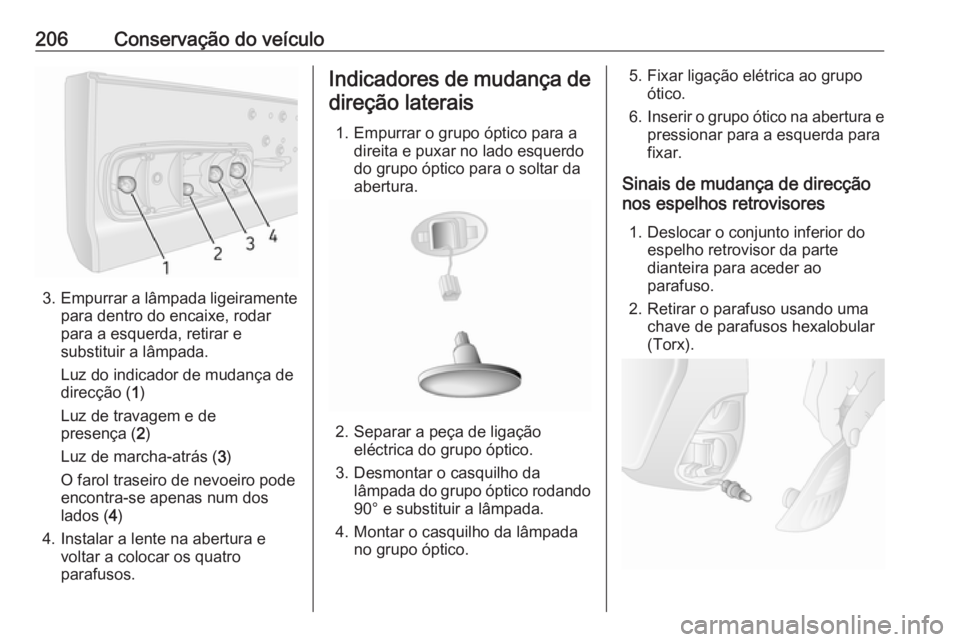

206Conservação do veículo
3.Empurrar a lâmpada ligeiramente
para dentro do encaixe, rodar
para a esquerda, retirar e
substituir a lâmpada.
Luz do indicador de mudança de
direcção ( 1)
Luz de travagem e de
presença ( 2)
Luz de marcha-atrás ( 3)
O farol traseiro de nevoeiro pode
encontra-se apenas num dos
lados ( 4)
4. Instalar a lente na abertura e voltar a colocar os quatro
parafusos.
Indicadores de mudança de
direção laterais
1. Empurrar o grupo óptico para a direita e puxar no lado esquerdodo grupo óptico para o soltar da
abertura.
2. Separar a peça de ligação eléctrica do grupo óptico.
3. Desmontar o casquilho da lâmpada do grupo óptico rodando
90° e substituir a lâmpada.
4. Montar o casquilho da lâmpada no grupo óptico.
5. Fixar ligação elétrica ao grupoótico.
6. Inserir o grupo ótico na abertura e
pressionar para a esquerda para
fixar.
Sinais de mudança de direcção
nos espelhos retrovisores
1. Deslocar o conjunto inferior do espelho retrovisor da parte
dianteira para aceder ao
parafuso.
2. Retirar o parafuso usando uma chave de parafusos hexalobular
(Torx).
Page 209 of 283

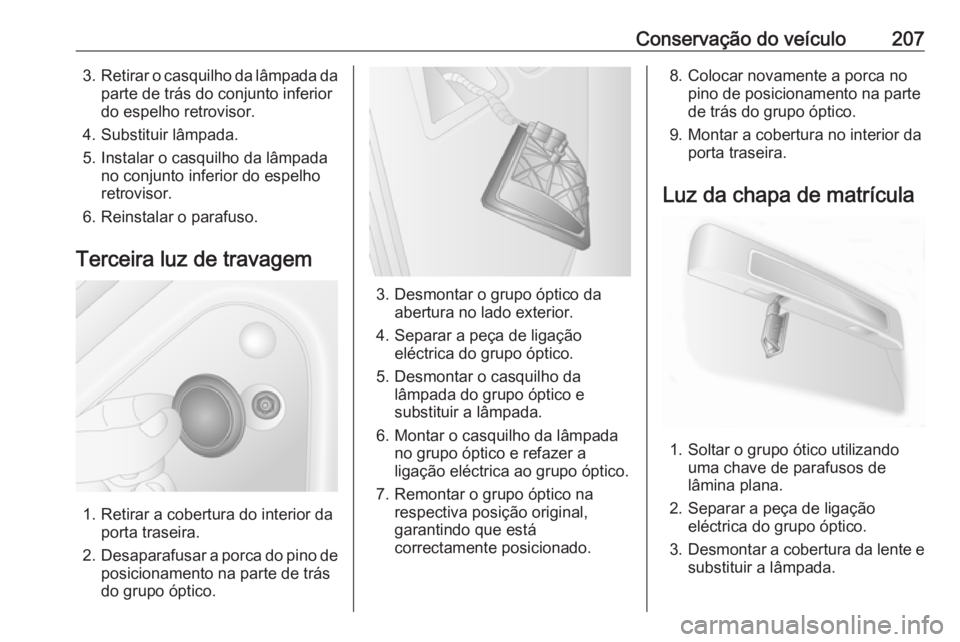

Conservação do veículo2073.Retirar o casquilho da lâmpada da
parte de trás do conjunto inferior
do espelho retrovisor.
4. Substituir lâmpada.
5. Instalar o casquilho da lâmpada no conjunto inferior do espelho
retrovisor.
6. Reinstalar o parafuso.
Terceira luz de travagem
1. Retirar a cobertura do interior da porta traseira.
2. Desaparafusar a porca do pino de
posicionamento na parte de trás
do grupo óptico.
3. Desmontar o grupo óptico da abertura no lado exterior.
4. Separar a peça de ligação eléctrica do grupo óptico.
5. Desmontar o casquilho da lâmpada do grupo óptico e
substituir a lâmpada.
6. Montar o casquilho da lâmpada no grupo óptico e refazer a
ligação eléctrica ao grupo óptico.
7. Remontar o grupo óptico na respectiva posição original,
garantindo que está
correctamente posicionado.
8. Colocar novamente a porca no pino de posicionamento na parte
de trás do grupo óptico.
9. Montar a cobertura no interior da porta traseira.
Luz da chapa de matrícula
1. Soltar o grupo ótico utilizando uma chave de parafusos de
lâmina plana.
2. Separar a peça de ligação eléctrica do grupo óptico.
3. Desmontar a cobertura da lente e
substituir a lâmpada.
Page 210 of 283

208Conservação do veículo4. Instalar a cobertura da lente efixar a ligação elétrica ao grupo
ótico.
5. Instalar o grupo ótico.
Cabina com Extensão para
Passageiros, Cabina do Chassis
1. Remover os dois parafusos da cobertura da lente.
2. Desmontar a cobertura da lente e
substituir a lâmpada.
3. Instalar a cobertura da lente e voltar a colocar os dois parafusos.
Luzes do habitáculo
Luz de cortesia dianteira
1. Desmontar o grupo óptico utilizando uma chave de
parafusos de lâmina plana.
2. Substituir lâmpada.
3. Instalar o grupo ótico.
Luz do compartimento de carga
1. Desmontar o grupo óptico utilizando uma chave de
parafusos de lâmina plana.
2. Separar a peça de ligação eléctrica do grupo óptico.
3. Desmontar a cobertura da lente e
substituir a lâmpada.
4. Instalar a cobertura da lente e fixar a ligação elétrica ao grupo
ótico.
5. Instalar o grupo ótico.
