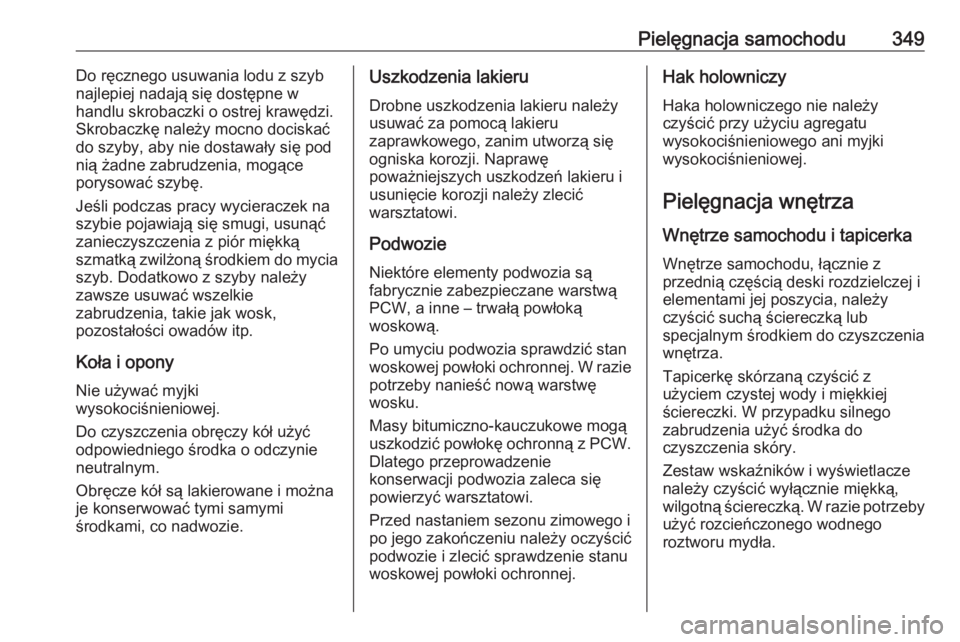

Pielęgnacja samochodu349Do ręcznego usuwania lodu z szyb
najlepiej nadają się dostępne w
handlu skrobaczki o ostrej krawędzi.
Skrobaczkę należy mocno dociskać
do szyby, aby nie dostawały się pod
nią żadne zabrudzenia, mogące
porysować szybę.
Jeśli podczas pracy wycieraczek na szybie pojawiają się smugi, usunąć
zanieczyszczenia z piór miękką
szmatką zwilżoną środkiem do mycia
szyb. Dodatkowo z szyby należy
zawsze usuwać wszelkie
zabrudzenia, takie jak wosk,
pozostałości owadów itp.
Koła i opony Nie używać myjki
wysokociśnieniowej.
Do czyszczenia obręczy kół użyć
odpowiedniego środka o odczynie
neutralnym.
Obręcze kół są lakierowane i można
je konserwować tymi samymi
środkami, co nadwozie.Uszkodzenia lakieru
Drobne uszkodzenia lakieru należy
usuwać za pomocą lakieru
zaprawkowego, zanim utworzą się
ogniska korozji. Naprawę
poważniejszych uszkodzeń lakieru i
usunięcie korozji należy zlecić
warsztatowi.
Podwozie
Niektóre elementy podwozia są
fabrycznie zabezpieczane warstwą
PCW, a inne – trwałą powłoką
woskową.
Po umyciu podwozia sprawdzić stan
woskowej powłoki ochronnej. W razie potrzeby nanieść nową warstwę
wosku.
Masy bitumiczno-kauczukowe mogą
uszkodzić powłokę ochronną z PCW.
Dlatego przeprowadzenie
konserwacji podwozia zaleca się
powierzyć warsztatowi.
Przed nastaniem sezonu zimowego i
po jego zakończeniu należy oczyścić
podwozie i zlecić sprawdzenie stanu
woskowej powłoki ochronnej.Hak holowniczy
Haka holowniczego nie należy
czyścić przy użyciu agregatu
wysokociśnieniowego ani myjki
wysokociśnieniowej.
Pielęgnacja wnętrza Wnętrze samochodu i tapicerkaWnętrze samochodu, łącznie z
przednią częścią deski rozdzielczej i
elementami jej poszycia, należy
czyścić suchą ściereczką lub
specjalnym środkiem do czyszczenia
wnętrza.
Tapicerkę skórzaną czyścić z
użyciem czystej wody i miękkiej
ściereczki. W przypadku silnego
zabrudzenia użyć środka do
czyszczenia skóry.
Zestaw wskaźników i wyświetlacze
należy czyścić wyłącznie miękką,
wilgotną ściereczką. W razie potrzeby
użyć rozcieńczonego wodnego
roztworu mydła.

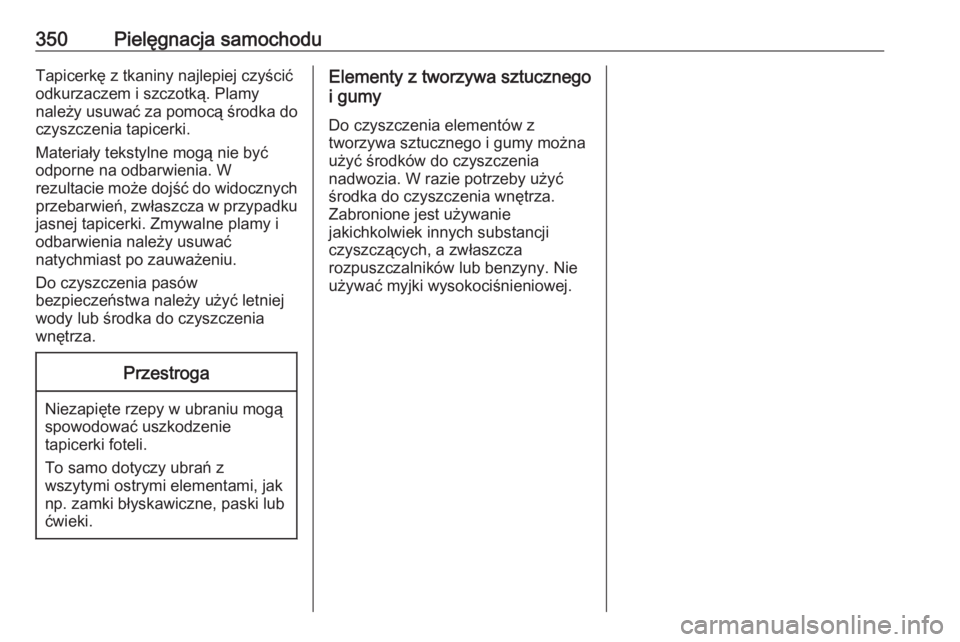

350Pielęgnacja samochoduTapicerkę z tkaniny najlepiej czyścić
odkurzaczem i szczotką. Plamy
należy usuwać za pomocą środka do
czyszczenia tapicerki.
Materiały tekstylne mogą nie być
odporne na odbarwienia. W
rezultacie może dojść do widocznych
przebarwień, zwłaszcza w przypadku
jasnej tapicerki. Zmywalne plamy i
odbarwienia należy usuwać
natychmiast po zauważeniu.
Do czyszczenia pasów
bezpieczeństwa należy użyć letniej
wody lub środka do czyszczenia
wnętrza.Przestroga
Niezapięte rzepy w ubraniu mogą
spowodować uszkodzenie
tapicerki foteli.
To samo dotyczy ubrań z
wszytymi ostrymi elementami, jak
np. zamki błyskawiczne, paski lub
ćwieki.
Elementy z tworzywa sztucznego
i gumy
Do czyszczenia elementów z
tworzywa sztucznego i gumy można
użyć środków do czyszczenia
nadwozia. W razie potrzeby użyć
środka do czyszczenia wnętrza.
Zabronione jest używanie
jakichkolwiek innych substancji
czyszczących, a zwłaszcza
rozpuszczalników lub benzyny. Nie
używać myjki wysokociśnieniowej.

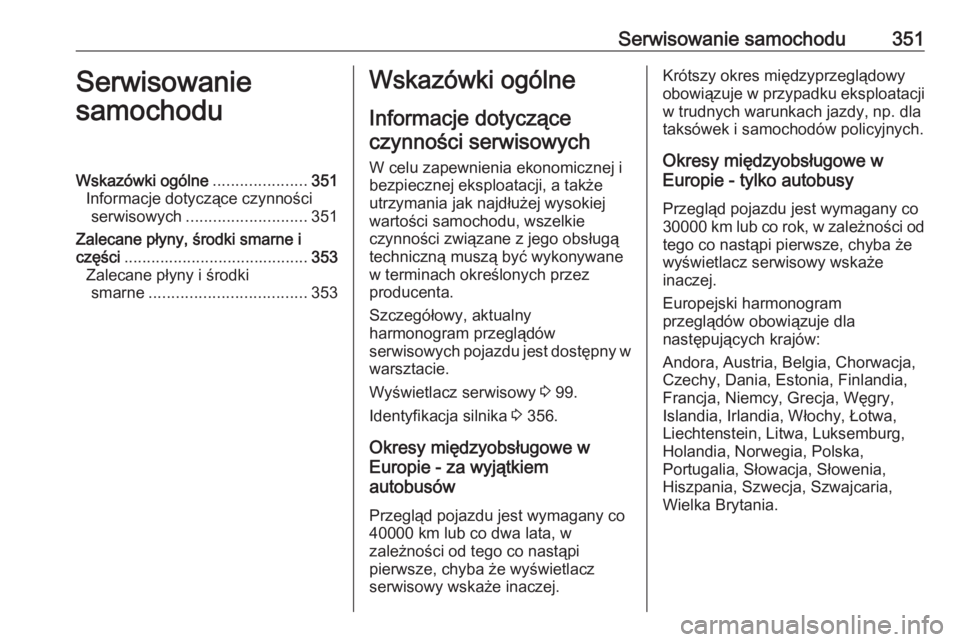

Serwisowanie samochodu351Serwisowanie
samochoduWskazówki ogólne .....................351
Informacje dotyczące czynności serwisowych ........................... 351
Zalecane płyny, środki smarne i części ......................................... 353
Zalecane płyny i środki smarne ................................... 353Wskazówki ogólne
Informacje dotycząceczynności serwisowych
W celu zapewnienia ekonomicznej i
bezpiecznej eksploatacji, a także
utrzymania jak najdłużej wysokiej
wartości samochodu, wszelkie
czynności związane z jego obsługą
techniczną muszą być wykonywane
w terminach określonych przez
producenta.
Szczegółowy, aktualny
harmonogram przeglądów
serwisowych pojazdu jest dostępny w
warsztacie.
Wyświetlacz serwisowy 3 99.
Identyfikacja silnika 3 356.
Okresy międzyobsługowe w
Europie - za wyjątkiem
autobusów
Przegląd pojazdu jest wymagany co
40000 km lub co dwa lata, w
zależności od tego co nastąpi
pierwsze, chyba że wyświetlacz
serwisowy wskaże inaczej.Krótszy okres międzyprzeglądowy
obowiązuje w przypadku eksploatacji
w trudnych warunkach jazdy, np. dla
taksówek i samochodów policyjnych.
Okresy międzyobsługowe w
Europie - tylko autobusy
Przegląd pojazdu jest wymagany co 30000 km lub co rok, w zależności od
tego co nastąpi pierwsze, chyba że
wyświetlacz serwisowy wskaże
inaczej.
Europejski harmonogram
przeglądów obowiązuje dla
następujących krajów:
Andora, Austria, Belgia, Chorwacja,
Czechy, Dania, Estonia, Finlandia,
Francja, Niemcy, Grecja, Węgry,
Islandia, Irlandia, Włochy, Łotwa,
Liechtenstein, Litwa, Luksemburg,
Holandia, Norwegia, Polska,
Portugalia, Słowacja, Słowenia,
Hiszpania, Szwecja, Szwajcaria, Wielka Brytania.

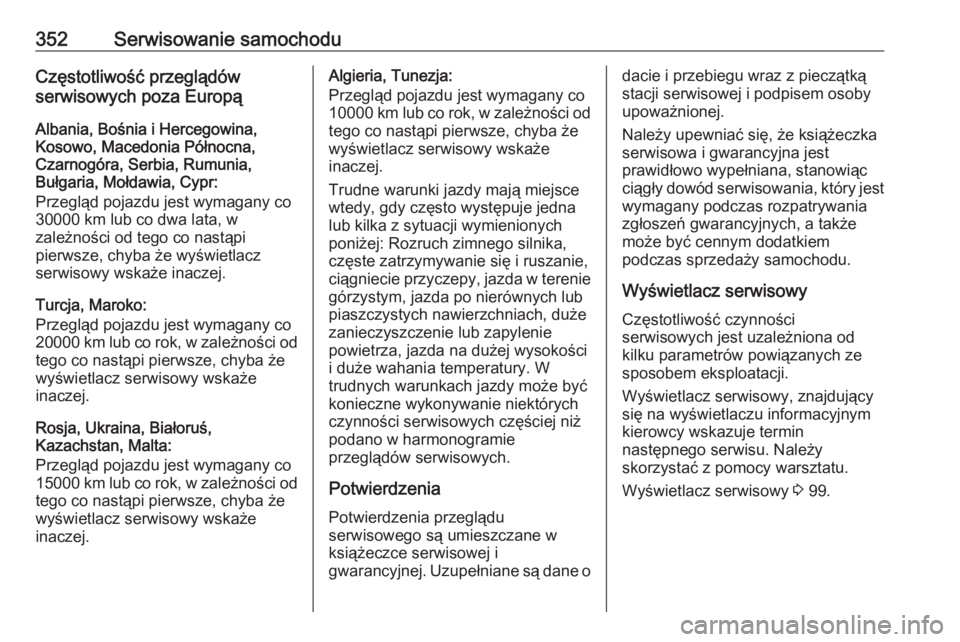

352Serwisowanie samochoduCzęstotliwość przeglądów
serwisowych poza Europą
Albania, Bośnia i Hercegowina,
Kosowo, Macedonia Północna,
Czarnogóra, Serbia, Rumunia,
Bułgaria, Mołdawia, Cypr:
Przegląd pojazdu jest wymagany co
30000 km lub co dwa lata, w
zależności od tego co nastąpi
pierwsze, chyba że wyświetlacz
serwisowy wskaże inaczej.
Turcja, Maroko:
Przegląd pojazdu jest wymagany co 20000 km lub co rok, w zależności od
tego co nastąpi pierwsze, chyba że
wyświetlacz serwisowy wskaże
inaczej.
Rosja, Ukraina, Białoruś,
Kazachstan, Malta:
Przegląd pojazdu jest wymagany co 15000 km lub co rok, w zależności od
tego co nastąpi pierwsze, chyba że
wyświetlacz serwisowy wskaże
inaczej.Algieria, Tunezja:
Przegląd pojazdu jest wymagany co
10000 km lub co rok, w zależności od
tego co nastąpi pierwsze, chyba że
wyświetlacz serwisowy wskaże
inaczej.
Trudne warunki jazdy mają miejsce
wtedy, gdy często występuje jedna
lub kilka z sytuacji wymienionych
poniżej: Rozruch zimnego silnika, częste zatrzymywanie się i ruszanie,
ciągniecie przyczepy, jazda w terenie
górzystym, jazda po nierównych lub
piaszczystych nawierzchniach, duże
zanieczyszczenie lub zapylenie
powietrza, jazda na dużej wysokości
i duże wahania temperatury. W
trudnych warunkach jazdy może być
konieczne wykonywanie niektórych
czynności serwisowych częściej niż
podano w harmonogramie
przeglądów serwisowych.
Potwierdzenia
Potwierdzenia przeglądu
serwisowego są umieszczane w
książeczce serwisowej i
gwarancyjnej. Uzupełniane są dane odacie i przebiegu wraz z pieczątką
stacji serwisowej i podpisem osoby
upoważnionej.
Należy upewniać się, że książeczka
serwisowa i gwarancyjna jest
prawidłowo wypełniana, stanowiąc
ciągły dowód serwisowania, który jest wymagany podczas rozpatrywania
zgłoszeń gwarancyjnych, a także
może być cennym dodatkiem
podczas sprzedaży samochodu.
Wyświetlacz serwisowy Częstotliwość czynności
serwisowych jest uzależniona od
kilku parametrów powiązanych ze
sposobem eksploatacji.
Wyświetlacz serwisowy, znajdujący
się na wyświetlaczu informacyjnym
kierowcy wskazuje termin
następnego serwisu. Należy
skorzystać z pomocy warsztatu.
Wyświetlacz serwisowy 3 99.

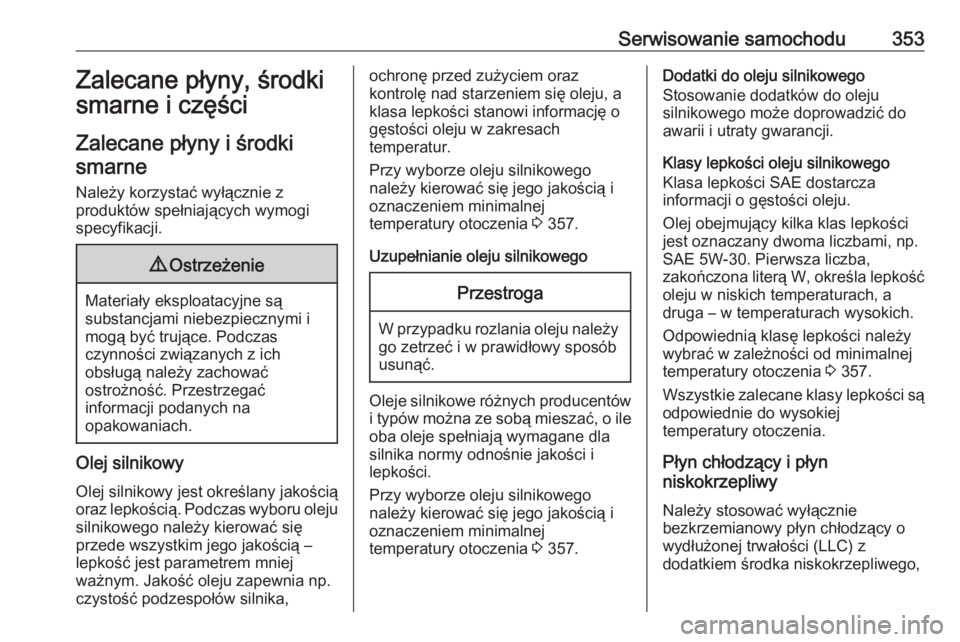

Serwisowanie samochodu353Zalecane płyny, środki
smarne i części
Zalecane płyny i środki smarne
Należy korzystać wyłącznie z
produktów spełniających wymogi
specyfikacji.9 Ostrzeżenie
Materiały eksploatacyjne są
substancjami niebezpiecznymi i mogą być trujące. Podczas
czynności związanych z ich
obsługą należy zachować
ostrożność. Przestrzegać
informacji podanych na
opakowaniach.
Olej silnikowy
Olej silnikowy jest określany jakością
oraz lepkością. Podczas wyboru oleju silnikowego należy kierować się
przede wszystkim jego jakością –
lepkość jest parametrem mniej
ważnym. Jakość oleju zapewnia np.
czystość podzespołów silnika,
ochronę przed zużyciem oraz
kontrolę nad starzeniem się oleju, a
klasa lepkości stanowi informację o gęstości oleju w zakresach
temperatur.
Przy wyborze oleju silnikowego
należy kierować się jego jakością i
oznaczeniem minimalnej
temperatury otoczenia 3 357.
Uzupełnianie oleju silnikowegoPrzestroga
W przypadku rozlania oleju należy go zetrzeć i w prawidłowy sposób
usunąć.
Oleje silnikowe różnych producentów i typów można ze sobą mieszać, o ile
oba oleje spełniają wymagane dla
silnika normy odnośnie jakości i
lepkości.
Przy wyborze oleju silnikowego
należy kierować się jego jakością i
oznaczeniem minimalnej
temperatury otoczenia 3 357.
Dodatki do oleju silnikowego
Stosowanie dodatków do oleju
silnikowego może doprowadzić do awarii i utraty gwarancji.
Klasy lepkości oleju silnikowego
Klasa lepkości SAE dostarcza
informacji o gęstości oleju.
Olej obejmujący kilka klas lepkości
jest oznaczany dwoma liczbami, np. SAE 5W-30. Pierwsza liczba,
zakończona literą W, określa lepkość oleju w niskich temperaturach, a
druga – w temperaturach wysokich.
Odpowiednią klasę lepkości należy
wybrać w zależności od minimalnej
temperatury otoczenia 3 357.
Wszystkie zalecane klasy lepkości są odpowiednie do wysokiej
temperatury otoczenia.
Płyn chłodzący i płyn
niskokrzepliwy
Należy stosować wyłącznie
bezkrzemianowy płyn chłodzący o
wydłużonej trwałości (LLC) z
dodatkiem środka niskokrzepliwego,

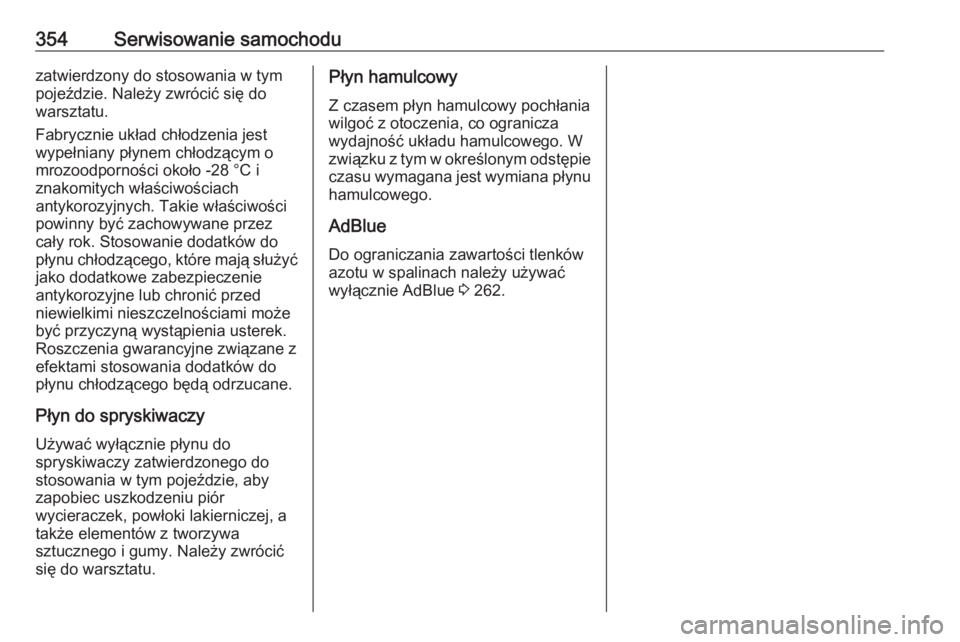

354Serwisowanie samochoduzatwierdzony do stosowania w tympojeździe. Należy zwrócić się do
warsztatu.
Fabrycznie układ chłodzenia jest wypełniany płynem chłodzącym o mrozoodporności około -28 °C i
znakomitych właściwościach
antykorozyjnych. Takie właściwości
powinny być zachowywane przez
cały rok. Stosowanie dodatków do
płynu chłodzącego, które mają służyć
jako dodatkowe zabezpieczenie
antykorozyjne lub chronić przed
niewielkimi nieszczelnościami może
być przyczyną wystąpienia usterek.
Roszczenia gwarancyjne związane z
efektami stosowania dodatków do
płynu chłodzącego będą odrzucane.
Płyn do spryskiwaczy
Używać wyłącznie płynu do
spryskiwaczy zatwierdzonego do
stosowania w tym pojeździe, aby
zapobiec uszkodzeniu piór
wycieraczek, powłoki lakierniczej, a
także elementów z tworzywa
sztucznego i gumy. Należy zwrócić
się do warsztatu.Płyn hamulcowy
Z czasem płyn hamulcowy pochłania
wilgoć z otoczenia, co ogranicza
wydajność układu hamulcowego. W
związku z tym w określonym odstępie
czasu wymagana jest wymiana płynu
hamulcowego.
AdBlueDo ograniczania zawartości tlenkówazotu w spalinach należy używać
wyłącznie AdBlue 3 262.

Dane techniczne355Dane techniczneIdentyfikacja pojazdu.................355
Numer identyfikacyjny pojazdu ................................... 355
Tabliczka identyfikacyjna .........356
Identyfikacja silnika .................356
Dane pojazdu ............................ 357
Zalecane płyny i środki smarne ................................... 357
Pojemności .............................. 358
Ciśnienie w oponach ...............358Identyfikacja pojazdu
Numer identyfikacyjnypojazdu
Numer identyfikacyjny pojazdu (VIN)
jest widoczny przez szybę przednią.
Numer identyfikacyjny pojazdu jest podany również na tabliczce pod
zdejmowaną pokrywką plastikową na stopniu prawych przednich drzwi. W
celu uzyskania dostępu odłączyć
osłony za pomocą płaskiego
śrubokręta.

356Dane techniczneTabliczka identyfikacyjna
Tabliczka identyfikacyjna znajduje sięna słupku prawych drzwi przednich.
Informacje na tabliczce
identyfikacyjnej:1:nazwa producenta2:numer homologacji typu pojazdu3:numer identyfikacyjny pojazdu4:dopuszczalna masa całkowita
pojazdu w kg5:dopuszczalna masa całkowita
zestawu w kg6:maksymalne dopuszczalne
obciążenie osi przedniej w kg7:maksymalne dopuszczalne
obciążenie osi tylnej w kg8:typ silnika9:oznaczenie kodowe typu silnika10:numer fabryczny11:kod lakieru nadwozia
Uwaga
Tabliczka identyfikacyjna może się różnić od widocznej na ilustracji.
Łączne obciążenie osi przedniej i tylnej nie może przekroczyć
dopuszczalnej masy całkowitej
pojazdu.
Masa własna pojazdu zależy od
specyfikacji pojazdu np. wyposażenia
dodatkowego i akcesoriów.
Sprawdzić dołączone do pojazdu
Świadectwo zgodności WE lub inny
krajowy dokument rejestracyjny.
Dane techniczne samochodu są
podawane zgodnie z normami Unii
Europejskiej. Producent zastrzega sobie prawo do wprowadzania zmian. Dane zamieszczone w dowodzie
rejestracyjnym samochodu mają
pierwszeństwo w stosunku do tych z
instrukcji obsługi.
Identyfikacja silnika Model Movano jest wyposażony w
silnik czterocylindrowy o pojemności
skokowej 2298 cm 3
. Numer
identyfikacyjny silnika, zaczynający
się od znaków M9T, zawiera
informacje o mocy i kategorii emisji
silnika. Znajduje się on na tabliczce identyfikacyjnej, jest wybity na
kadłubie silnika, a w niektórych
wariantach jest umieszczony na
etykiecie na osłonie łańcucha
rozrządu.

Dane techniczne357Aby uzyskać więcej danych
technicznych, należy sprawdzić
dołączone do pojazdu Świadectwo
zgodności WE lub inny krajowy
dokument rejestracyjny.Dane pojazdu
Zalecane płyny i środki smarne
Wymagana jakość oleju
silnikowegoJakość oleju silnikowego: Europadexos 2✔
W przypadku krajów objętych
międzynarodowym harmonogramem
przeglądów serwisowych 3 351
można użyć oleju silnikowego o
jakości określonej poniżej:
Jakość oleju silnikowego: Harmono‐
gram międzynarodowydexos 2✔ACEA C3
silniki z filtrem cząstek
stałych✔ACEA A3/B4
silniki bez filtra cząstek
stałych✔Klasy lepkości oleju silnikowegoTemperatura otoczeniaDo -25 °CSAE 0W-30 lub
SAE 0W-40
SAE 5W-30 lub
SAE 5W-40Poniżej
-25 °CSAE 0W-30 lub
SAE 0W-40

358Dane technicznePojemności
Zbiornik paliwaZbiornik paliwa, pojemność znamionowa [l]80 lub 105
Zbiornik AdBlue
Pojemność znamionowa zbiornika AdBlue [l]22,5
Ciśnienie w oponach
Napęd na przednią ośPrzódTyłDopuszczalna masa całkowitaOpona[kPa/bar] (psi)[kPa/bar] (psi)2800215/65 R16 C 109/107R340/3,4 (49)360/3,6 (52)3300215/65 R16 C 109/107R360/3,6 (52)430/4,3 (62)3500225/65 R16 C 112/110R380/3,8 (55)460/4,6 (68)3900225/65 R16 C 112/110R380/3,8 (55)460/4,6 (68)Napęd na tylną oś, pojedyncze koła tylnePrzódTyłDopuszczalna masa całkowitaOpona[kPa/bar] (psi)[kPa/bar] (psi)3500235/65 R16 C 115/113R360/3,6 (52)450/4,5 (65)
