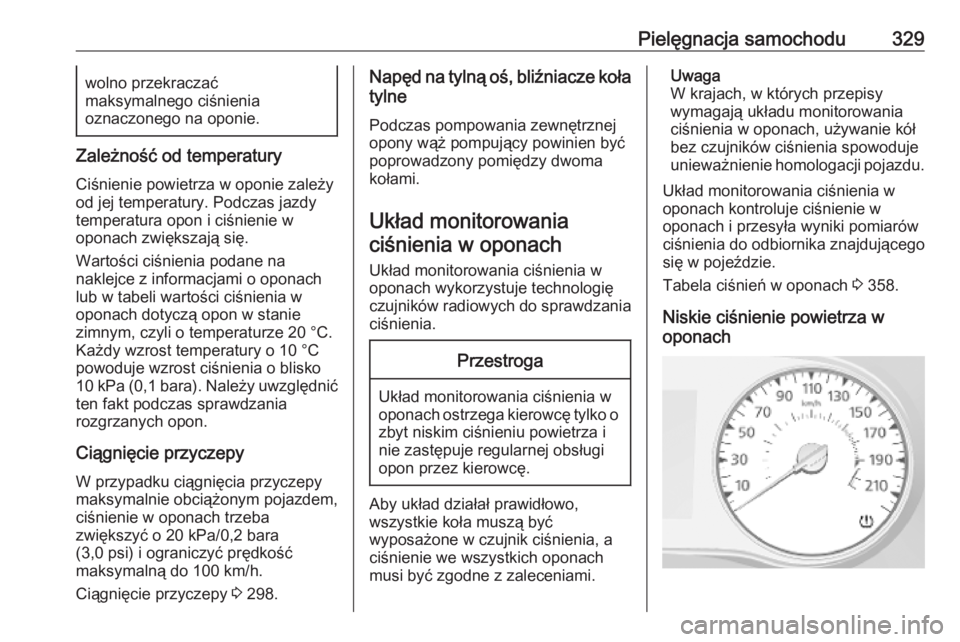

Pielęgnacja samochodu329wolno przekraczać
maksymalnego ciśnienia
oznaczonego na oponie.
Zależność od temperatury
Ciśnienie powietrza w oponie zależy
od jej temperatury. Podczas jazdy
temperatura opon i ciśnienie w
oponach zwiększają się.
Wartości ciśnienia podane na
naklejce z informacjami o oponach
lub w tabeli wartości ciśnienia w
oponach dotyczą opon w stanie
zimnym, czyli o temperaturze 20 °C.
Każdy wzrost temperatury o 10 °C
powoduje wzrost ciśnienia o blisko
10 kPa (0,1 bara). Należy uwzględnić
ten fakt podczas sprawdzania
rozgrzanych opon.
Ciągnięcie przyczepy
W przypadku ciągnięcia przyczepy maksymalnie obciążonym pojazdem,
ciśnienie w oponach trzeba
zwiększyć o 20 kPa/0,2 bara
(3,0 psi) i ograniczyć prędkość
maksymalną do 100 km/h.
Ciągnięcie przyczepy 3 298.
Napęd na tylną oś, bliźniacze koła
tylne
Podczas pompowania zewnętrznej
opony wąż pompujący powinien być
poprowadzony pomiędzy dwoma
kołami.
Układ monitorowania ciśnienia w oponach
Układ monitorowania ciśnienia w
oponach wykorzystuje technologię
czujników radiowych do sprawdzania
ciśnienia.Przestroga
Układ monitorowania ciśnienia w
oponach ostrzega kierowcę tylko o zbyt niskim ciśnieniu powietrza i
nie zastępuje regularnej obsługi
opon przez kierowcę.
Aby układ działał prawidłowo,
wszystkie koła muszą być
wyposażone w czujnik ciśnienia, a
ciśnienie we wszystkich oponach musi być zgodne z zaleceniami.
Uwaga
W krajach, w których przepisy
wymagają układu monitorowania
ciśnienia w oponach, używanie kół
bez czujników ciśnienia spowoduje unieważnienie homologacji pojazdu.
Układ monitorowania ciśnienia w
oponach kontroluje ciśnienie w
oponach i przesyła wyniki pomiarów
ciśnienia do odbiornika znajdującego
się w pojeździe.
Tabela ciśnień w oponach 3 358.
Niskie ciśnienie powietrza w
oponach

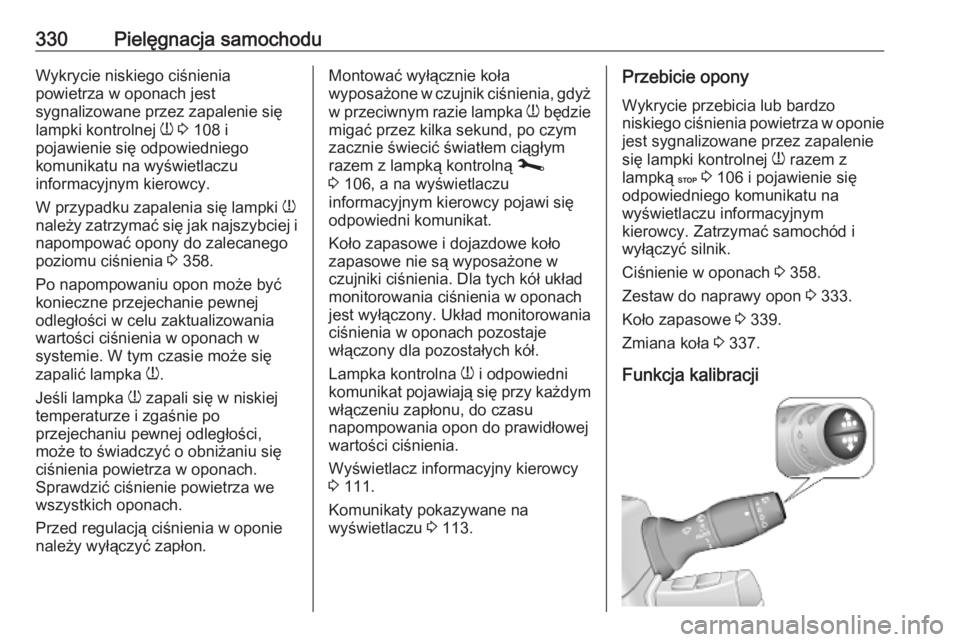

330Pielęgnacja samochoduWykrycie niskiego ciśnienia
powietrza w oponach jest
sygnalizowane przez zapalenie się
lampki kontrolnej w 3 108 i
pojawienie się odpowiedniego
komunikatu na wyświetlaczu
informacyjnym kierowcy.
W przypadku zapalenia się lampki w
należy zatrzymać się jak najszybciej i napompować opony do zalecanego
poziomu ciśnienia 3 358.
Po napompowaniu opon może być
konieczne przejechanie pewnej
odległości w celu zaktualizowania
wartości ciśnienia w oponach w
systemie. W tym czasie może się
zapalić lampka w.
Jeśli lampka w zapali się w niskiej
temperaturze i zgaśnie po
przejechaniu pewnej odległości,
może to świadczyć o obniżaniu się
ciśnienia powietrza w oponach.
Sprawdzić ciśnienie powietrza we
wszystkich oponach.
Przed regulacją ciśnienia w oponie
należy wyłączyć zapłon.Montować wyłącznie koła
wyposażone w czujnik ciśnienia, gdyż
w przeciwnym razie lampka w będzie
migać przez kilka sekund, po czym
zacznie świecić światłem ciągłym
razem z lampką kontrolną j
3 106, a na wyświetlaczu
informacyjnym kierowcy pojawi się
odpowiedni komunikat.
Koło zapasowe i dojazdowe koło
zapasowe nie są wyposażone w
czujniki ciśnienia. Dla tych kół układ
monitorowania ciśnienia w oponach
jest wyłączony. Układ monitorowania
ciśnienia w oponach pozostaje
włączony dla pozostałych kół.
Lampka kontrolna w i odpowiedni
komunikat pojawiają się przy każdym włączeniu zapłonu, do czasu
napompowania opon do prawidłowej
wartości ciśnienia.
Wyświetlacz informacyjny kierowcy
3 111.
Komunikaty pokazywane na
wyświetlaczu 3 113.Przebicie opony
Wykrycie przebicia lub bardzo
niskiego ciśnienia powietrza w oponie
jest sygnalizowane przez zapalenie
się lampki kontrolnej w razem z
lampką C 3 106 i pojawienie się
odpowiedniego komunikatu na
wyświetlaczu informacyjnym
kierowcy. Zatrzymać samochód i
wyłączyć silnik.
Ciśnienie w oponach 3 358.
Zestaw do naprawy opon 3 333.
Koło zapasowe 3 339.
Zmiana koła 3 337.
Funkcja kalibracji

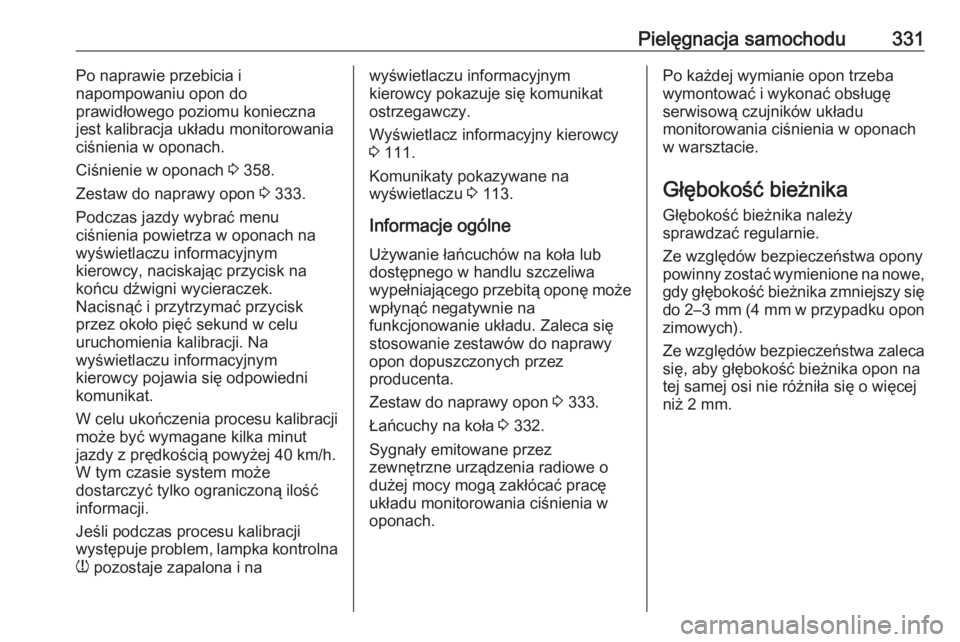

Pielęgnacja samochodu331Po naprawie przebicia i
napompowaniu opon do
prawidłowego poziomu konieczna
jest kalibracja układu monitorowania
ciśnienia w oponach.
Ciśnienie w oponach 3 358.
Zestaw do naprawy opon 3 333.
Podczas jazdy wybrać menu
ciśnienia powietrza w oponach na wyświetlaczu informacyjnym
kierowcy, naciskając przycisk na
końcu dźwigni wycieraczek.
Nacisnąć i przytrzymać przycisk
przez około pięć sekund w celu
uruchomienia kalibracji. Na
wyświetlaczu informacyjnym
kierowcy pojawia się odpowiedni
komunikat.
W celu ukończenia procesu kalibracji
może być wymagane kilka minut
jazdy z prędkością powyżej 40 km/h.
W tym czasie system może
dostarczyć tylko ograniczoną ilość informacji.
Jeśli podczas procesu kalibracji
występuje problem, lampka kontrolna
w pozostaje zapalona i nawyświetlaczu informacyjnym
kierowcy pokazuje się komunikat
ostrzegawczy.
Wyświetlacz informacyjny kierowcy
3 111.
Komunikaty pokazywane na
wyświetlaczu 3 113.
Informacje ogólne Używanie łańcuchów na koła lub
dostępnego w handlu szczeliwa
wypełniającego przebitą oponę może
wpłynąć negatywnie na
funkcjonowanie układu. Zaleca się
stosowanie zestawów do naprawy
opon dopuszczonych przez
producenta.
Zestaw do naprawy opon 3 333.
Łańcuchy na koła 3 332.
Sygnały emitowane przez
zewnętrzne urządzenia radiowe o
dużej mocy mogą zakłócać pracę
układu monitorowania ciśnienia w
oponach.Po każdej wymianie opon trzeba
wymontować i wykonać obsługę
serwisową czujników układu
monitorowania ciśnienia w oponach
w warsztacie.
Głębokość bieżnika Głębokość bieżnika należy
sprawdzać regularnie.
Ze względów bezpieczeństwa opony
powinny zostać wymienione na nowe,
gdy głębokość bieżnika zmniejszy się do 2–3 mm (4 mm w przypadku opon
zimowych).
Ze względów bezpieczeństwa zaleca
się, aby głębokość bieżnika opon na
tej samej osi nie różniła się o więcej niż 2 mm.

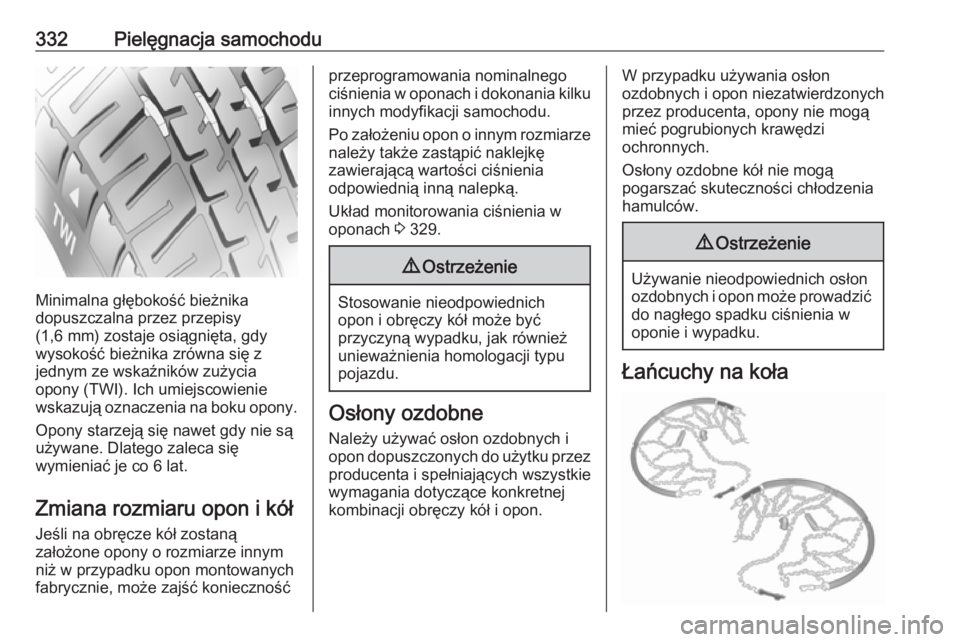

332Pielęgnacja samochodu
Minimalna głębokość bieżnika
dopuszczalna przez przepisy
(1,6 mm) zostaje osiągnięta, gdy
wysokość bieżnika zrówna się z
jednym ze wskaźników zużycia
opony (TWI). Ich umiejscowienie
wskazują oznaczenia na boku opony.
Opony starzeją się nawet gdy nie są
używane. Dlatego zaleca się
wymieniać je co 6 lat.
Zmiana rozmiaru opon i kół
Jeśli na obręcze kół zostaną
założone opony o rozmiarze innym
niż w przypadku opon montowanych
fabrycznie, może zajść konieczność
przeprogramowania nominalnego
ciśnienia w oponach i dokonania kilku
innych modyfikacji samochodu.
Po założeniu opon o innym rozmiarze należy także zastąpić naklejkę
zawierającą wartości ciśnienia
odpowiednią inną nalepką.
Układ monitorowania ciśnienia w
oponach 3 329.9 Ostrzeżenie
Stosowanie nieodpowiednich
opon i obręczy kół może być
przyczyną wypadku, jak również
unieważnienia homologacji typu
pojazdu.
Osłony ozdobne
Należy używać osłon ozdobnych i
opon dopuszczonych do użytku przez producenta i spełniających wszystkie
wymagania dotyczące konkretnej
kombinacji obręczy kół i opon.
W przypadku używania osłon
ozdobnych i opon niezatwierdzonych
przez producenta, opony nie mogą
mieć pogrubionych krawędzi
ochronnych.
Osłony ozdobne kół nie mogą
pogarszać skuteczności chłodzenia
hamulców.9 Ostrzeżenie
Używanie nieodpowiednich osłon
ozdobnych i opon może prowadzić do nagłego spadku ciśnienia w
oponie i wypadku.
Łańcuchy na koła

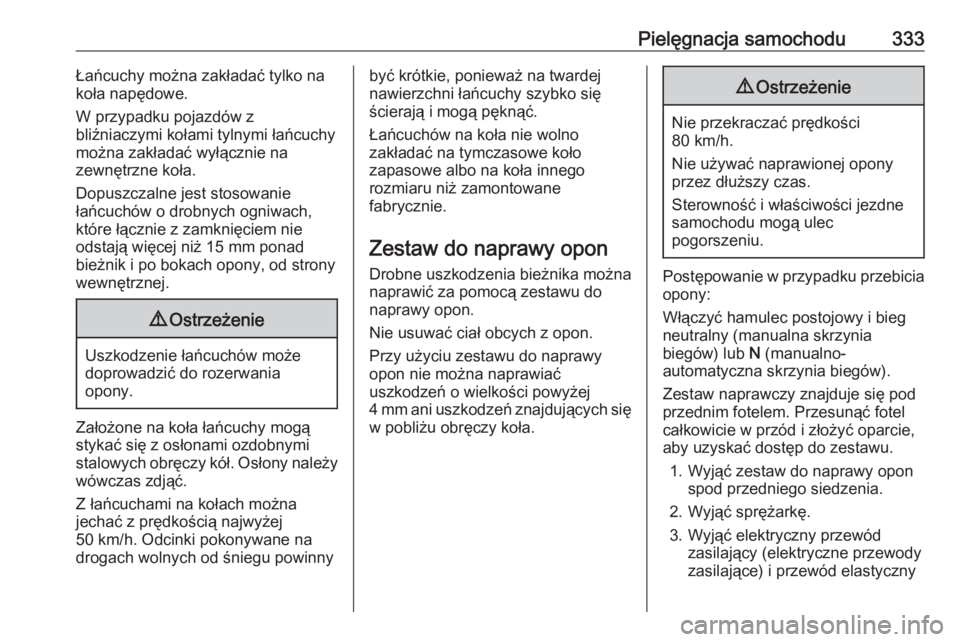

Pielęgnacja samochodu333Łańcuchy można zakładać tylko na
koła napędowe.
W przypadku pojazdów z
bliźniaczymi kołami tylnymi łańcuchy
można zakładać wyłącznie na
zewnętrzne koła.
Dopuszczalne jest stosowanie
łańcuchów o drobnych ogniwach,
które łącznie z zamknięciem nie
odstają więcej niż 15 mm ponad
bieżnik i po bokach opony, od strony
wewnętrznej.9 Ostrzeżenie
Uszkodzenie łańcuchów może
doprowadzić do rozerwania
opony.
Założone na koła łańcuchy mogą
stykać się z osłonami ozdobnymi
stalowych obręczy kół. Osłony należy wówczas zdjąć.
Z łańcuchami na kołach można
jechać z prędkością najwyżej
50 km/h. Odcinki pokonywane na
drogach wolnych od śniegu powinny
być krótkie, ponieważ na twardej
nawierzchni łańcuchy szybko się
ścierają i mogą pęknąć.
Łańcuchów na koła nie wolno
zakładać na tymczasowe koło
zapasowe albo na koła innego
rozmiaru niż zamontowane
fabrycznie.
Zestaw do naprawy opon Drobne uszkodzenia bieżnika można
naprawić za pomocą zestawu do
naprawy opon.
Nie usuwać ciał obcych z opon.
Przy użyciu zestawu do naprawy
opon nie można naprawiać
uszkodzeń o wielkości powyżej
4 mm ani uszkodzeń znajdujących się
w pobliżu obręczy koła.9 Ostrzeżenie
Nie przekraczać prędkości
80 km/h.
Nie używać naprawionej opony
przez dłuższy czas.
Sterowność i właściwości jezdne
samochodu mogą ulec
pogorszeniu.
Postępowanie w przypadku przebicia
opony:
Włączyć hamulec postojowy i bieg
neutralny (manualna skrzynia
biegów) lub N (manualno-
automatyczna skrzynia biegów).
Zestaw naprawczy znajduje się pod
przednim fotelem. Przesunąć fotel
całkowicie w przód i złożyć oparcie,
aby uzyskać dostęp do zestawu.
1. Wyjąć zestaw do naprawy opon spod przedniego siedzenia.
2. Wyjąć sprężarkę.
3. Wyjąć elektryczny przewód zasilający (elektryczne przewodyzasilające) i przewód elastyczny

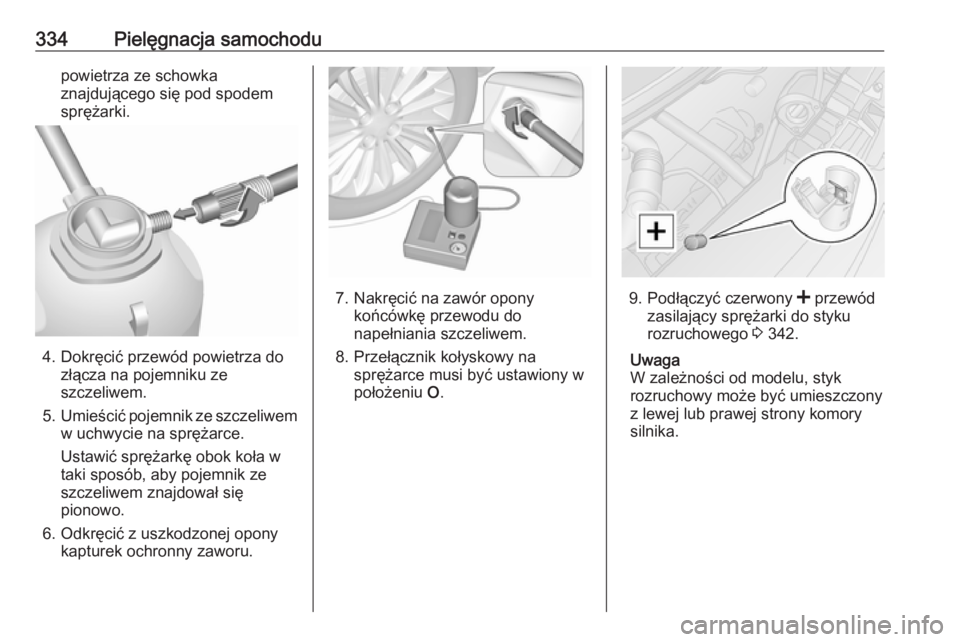

334Pielęgnacja samochodupowietrza ze schowka
znajdującego się pod spodem
sprężarki.
4. Dokręcić przewód powietrza do złącza na pojemniku zeszczeliwem.
5. Umieścić pojemnik ze szczeliwem
w uchwycie na sprężarce.
Ustawić sprężarkę obok koła w
taki sposób, aby pojemnik ze
szczeliwem znajdował się
pionowo.
6. Odkręcić z uszkodzonej opony kapturek ochronny zaworu.
7. Nakręcić na zawór opony końcówkę przewodu do
napełniania szczeliwem.
8. Przełącznik kołyskowy na sprężarce musi być ustawiony w
położeniu O.9.
Podłączyć czerwony < przewód
zasilający sprężarki do styku
rozruchowego 3 342.
Uwaga
W zależności od modelu, styk
rozruchowy może być umieszczony
z lewej lub prawej strony komory
silnika.

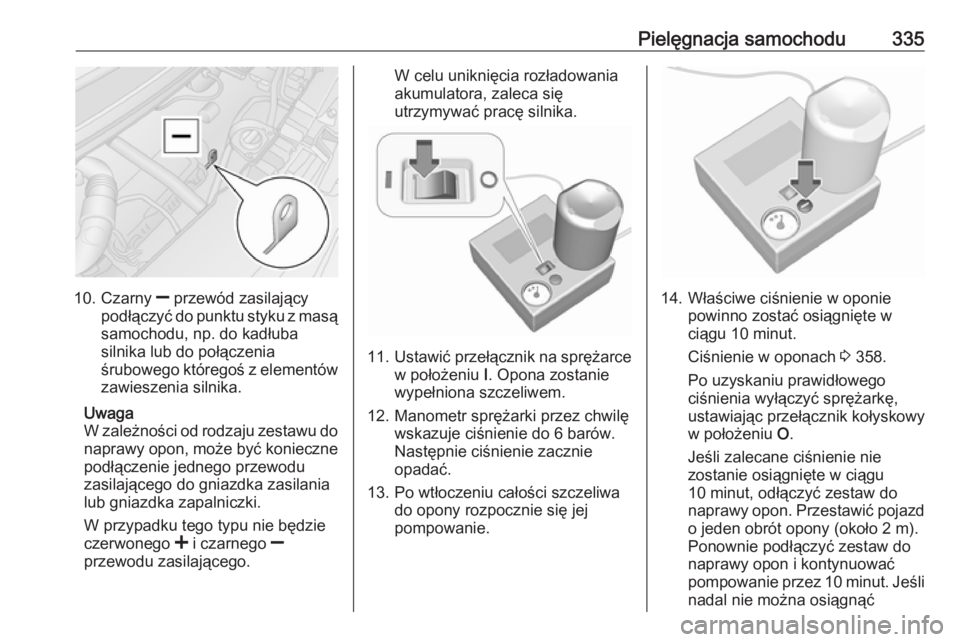

Pielęgnacja samochodu335
10.Czarny ] przewód zasilający
podłączyć do punktu styku z masą samochodu, np. do kadłuba
silnika lub do połączenia
śrubowego któregoś z elementów zawieszenia silnika.
Uwaga
W zależności od rodzaju zestawu do naprawy opon, może być konieczne
podłączenie jednego przewodu
zasilającego do gniazdka zasilania
lub gniazdka zapalniczki.
W przypadku tego typu nie będzie
czerwonego < i czarnego ]
przewodu zasilającego.
W celu uniknięcia rozładowania
akumulatora, zaleca się
utrzymywać pracę silnika.
11. Ustawić przełącznik na sprężarce
w położeniu I. Opona zostanie
wypełniona szczeliwem.
12. Manometr sprężarki przez chwilę wskazuje ciśnienie do 6 barów.
Następnie ciśnienie zacznie
opadać.
13. Po wtłoczeniu całości szczeliwa do opony rozpocznie się jej
pompowanie.
14. Właściwe ciśnienie w oponie powinno zostać osiągnięte w
ciągu 10 minut.
Ciśnienie w oponach 3 358.
Po uzyskaniu prawidłowego
ciśnienia wyłączyć sprężarkę,
ustawiając przełącznik kołyskowy
w położeniu O.
Jeśli zalecane ciśnienie nie
zostanie osiągnięte w ciągu
10 minut, odłączyć zestaw do
naprawy opon. Przestawić pojazd
o jeden obrót opony (około 2 m).
Ponownie podłączyć zestaw do
naprawy opon i kontynuować
pompowanie przez 10 minut. Jeśli nadal nie można osiągnąć

336Pielęgnacja samochoduzalecanej wartości ciśnienia,uszkodzenie opony jest zbyt
poważne. Należy skorzystać z
pomocy warsztatu.
Nadmiar ciśnienia należy spuścić
z opony, korzystając z przycisku
znajdującego się przy wskaźniku
ciśnienia.
Sprężarka nie powinna pracować
przez czas dłuższy niż 10 minut.
15. Odłączyć zestaw do naprawy opon.
16. Za pomocą szmatki wytrzeć nadmiar szczeliwa.
17. Z zestawu naprawczego zdjąć naklejkę z oznaczeniemprędkości maksymalnej i przykleić ją w polu widzenia kierowcy.
18. Dokręcić przewód do napełniania szczeliwem do wolnego złącza na
pojemniku ze szczeliwem.
Zapobiegnie to wypływaniu
szczeliwa. Schować pojemnik ze
szczeliwem w plastikowej torbie.
Schować zestaw do naprawy
opon pod przednim fotelem.
19. Natychmiast ruszyć z miejsca, aby szczeliwo zostało
równomiernie rozprowadzone w
oponie. Po przejechaniu ok.
10 km (nie później niż po
10 minutach) zatrzymać się i
sprawdzić ciśnienie w oponie,
korzystając ze sprężarki. W tym
celu nakręcić końcówkę węża
sprężarki bezpośrednio na zawór
opony i sprężarki.
20. Jeśli ciśnienie w oponie przekracza 3,1 bara, należy
dopompować koło, aby uzyskać
właściwą wartość ciśnienia.
Procedurę należy powtarzać aż
do stwierdzenia braku ubytków
ciśnienia.
Jeśli ciśnienie spadło poniżej
3,1 bara, zaprzestać jazdy.
Należy skorzystać z pomocy
warsztatu.
21. Schować zestaw do naprawy opon pod przednim fotelem.
Uwaga
Ponieważ przy korzystaniu z
naprawionej opony znacznie
pogarsza się charakterystyka jazdy,
oponę należy jak najszybciej
wymienić.
Jeśli sprężarka będzie wydawać
nienaturalne odgłosy lub nagrzeje
się do wysokiej temperatury, należy
ją wyłączyć na co najmniej
30 minut.
Przy ciśnieniu 7 barów otwiera się
wbudowany zawór bezpieczeństwa.
Uwaga na datę przydatności
zestawu do użycia. Po tej dacie
możliwości naprawcze zestawu nie
są gwarantowane. Zwracać uwagę
na informacje dotyczące
przechowywania znajdujące się na
pojemniku ze szczeliwem.

Pielęgnacja samochodu337Zużyty pojemnik ze szczeliwemnależy wymienić. Przy utylizacji
pojemnika należy przestrzegać
obowiązujących przepisów.
Sprężarki i szczeliwa można używać w temperaturach powyżej ok.
-30 °C.
Zmiana koła Przed przystąpieniem do zmiany koła
należy poczynić następujące
przygotowania i zapoznać się z
poniższymi wskazówkami:
● Zaparkować samochód na płaskim, twardym i suchym
podłożu. Koła przednie ustawić
tak jak do jazdy na wprost.
● Włączyć hamulec postojowy i bieg pierwszy lub wsteczny
(manualna skrzynia biegów) lub N (manualno-automatyczna
skrzynia biegów).
● Wyłączyć układ zawieszenia pneumatycznego 3 259.
● Wyjąć koło zapasowe 3 339.
● Nie zmieniać jednocześnie więcej niż jednego koła.● Podnośnika używać wyłączniedo wymiany koła w razie
przebicia; nie stosować go do sezonowej wymiany opon
zimowych i letnich.
● Podnośnik nie wymaga konserwacji.
● Jeśli podłoże jest miękkie, pod podnośnik podłożyć sztywną
podkładkę o grubości do 1 cm.
● W samochodzie wspartym na podnośniku nie może być
jakichkolwiek osób ani zwierząt.
● Nigdy nie wolno kłaść się pod uniesionym samochodem.
● Nie uruchamiać silnika w samochodzie wspartym na
podnośniku.
● Przed zamontowaniem koła oczyścić śruby / nakrętki i gwint.9Ostrzeżenie
Nie smarować śruby, nakrętki ani
czopu koła.
1. Zdjąć osłonę koła za pomocą haka z zestawu.
Narzędzia samochodowe 3 325.
W zależności od pojazdu, najpierw zdjąć ręcznie osłony
śrub / nakrętek, a następnie zdjąć
osłonę ozdobną koła lub nacisnąć
osłonę ozdobną koła w punktach wskazanych strzałkami i obrócić,
by zdjąć.
Napęd na tylną oś, bliźniacze koła
tylne: Zdjąć przedłużacz zaworu
opony z wewnętrznego koła
tylnego.
2. Założyć klucz do kół (w zależności
od pojazdu, przymocować klucz
do kół do adaptera) i upewniwszy
się, że klucz dobrze się trzyma,
poluzować każdą ze śrub /
nakrętek koła o pół obrotu.

338Pielęgnacja samochodu
3. Pojazdy z napędem na przedniąoś:
Jeśli pojazd jest wyposażony w
element podwyższający, należy
go założyć na wspornik
podnośnika podczas wymiany
przedniego koła.
W celu uniesienia samochodu
ustawić czop wspornika
podnośnika (narzędzia
samochodowe 3 325) pod
otworem znajdującym się
najbliżej zmienianego koła.
Upewnić się, że podnośnik jest
prawidłowo umiejscowiony. Podstawa podnośnika musi
spoczywać na podłożu,
bezpośrednio pod punktem
przyłożenia podnośnika, w
sposób uniemożliwiający poślizg.
Połączyć klucz do kół z
podnośnikiem i obracać kluczem,
aż do uniesienia koła nad
podłoże.
Pojazdy z napędem na tylną oś:
Zapoznać się z instrukcją obsługi dołączoną do podnośnika
hydraulicznego (narzędzia
samochodowe 3 325) i połączyć
wymagane części zgodnie z opisem.
Umieścić adapter przy otworze na
podnośnik, który jest najbliżej koła
wymagającego wymiany.
Upewnić się, że podnośnik jest
prawidłowo umiejscowiony.
Głowica podnośnika musi być
równoległa do otworu na
podnośnik. Pompować
podnośnik, dociskając klucz do
