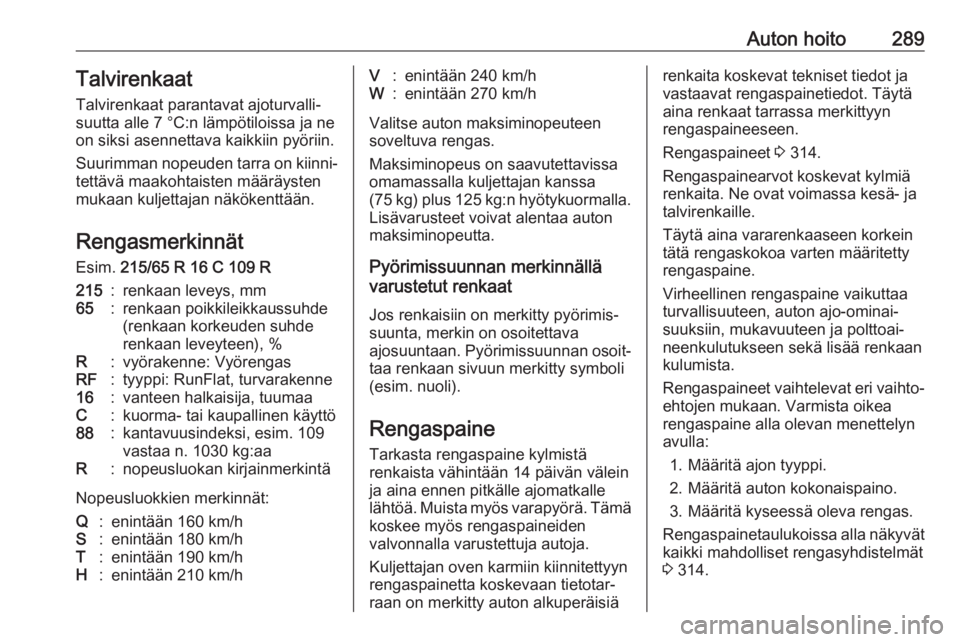

Auton hoito289TalvirenkaatTalvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C:n lämpötiloissa ja ne
on siksi asennettava kaikkiin pyöriin.
Suurimman nopeuden tarra on kiinni‐
tettävä maakohtaisten määräysten
mukaan kuljettajan näkökenttään.
Rengasmerkinnät Esim. 215/65 R 16 C 109 R215:renkaan leveys, mm65:renkaan poikkileikkaussuhde
(renkaan korkeuden suhde
renkaan leveyteen), %R:vyörakenne: VyörengasRF:tyyppi: RunFlat, turvarakenne16:vanteen halkaisija, tuumaaC:kuorma- tai kaupallinen käyttö88:kantavuusindeksi, esim. 109
vastaa n. 1030 kg:aaR:nopeusluokan kirjainmerkintä
Nopeusluokkien merkinnät:
Q:enintään 160 km/hS:enintään 180 km/hT:enintään 190 km/hH:enintään 210 km/hV:enintään 240 km/hW:enintään 270 km/h
Valitse auton maksiminopeuteen
soveltuva rengas.
Maksiminopeus on saavutettavissa
omamassalla kuljettajan kanssa
( 75 kg) plus 125 kg:n hyötykuormalla.
Lisävarusteet voivat alentaa auton
maksiminopeutta.
Pyörimissuunnan merkinnällä
varustetut renkaat
Jos renkaisiin on merkitty pyörimis‐
suunta, merkin on osoitettava
ajosuuntaan. Pyörimissuunnan osoit‐ taa renkaan sivuun merkitty symboli
(esim. nuoli).
Rengaspaine Tarkasta rengaspaine kylmistä
renkaista vähintään 14 päivän välein
ja aina ennen pitkälle ajomatkalle lähtöä. Muista myös varapyörä. Tämä
koskee myös rengaspaineiden
valvonnalla varustettuja autoja.
Kuljettajan oven karmiin kiinnitettyyn
rengaspainetta koskevaan tietotar‐
raan on merkitty auton alkuperäisiä
renkaita koskevat tekniset tiedot ja
vastaavat rengaspainetiedot. Täytä aina renkaat tarrassa merkittyyn
rengaspaineeseen.
Rengaspaineet 3 314.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Täytä aina vararenkaaseen korkein
tätä rengaskokoa varten määritetty
rengaspaine.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐
ehtojen mukaan. Varmista oikea
rengaspaine alla olevan menettelyn avulla:
1. Määritä ajon tyyppi.
2. Määritä auton kokonaispaino.
3. Määritä kyseessä oleva rengas.
Rengaspainetaulukoissa alla näkyvät
kaikki mahdolliset rengasyhdistelmät
3 314.

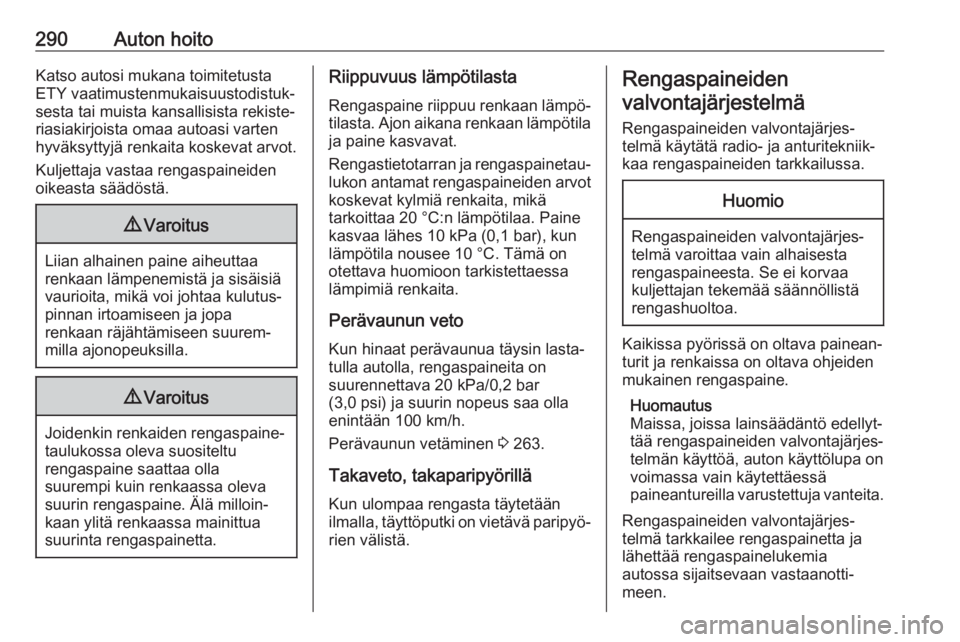

290Auton hoitoKatso autosi mukana toimitetusta
ETY vaatimustenmukaisuustodistuk‐
sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden
oikeasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa
renkaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa
renkaan räjähtämiseen suurem‐
milla ajonopeuksilla.
9 Varoitus
Joidenkin renkaiden rengaspaine‐
taulukossa oleva suositeltu
rengaspaine saattaa olla
suurempi kuin renkaassa oleva
suurin rengaspaine. Älä milloin‐
kaan ylitä renkaassa mainittua
suurinta rengaspainetta.
Riippuvuus lämpötilasta
Rengaspaine riippuu renkaan lämpö‐ tilasta. Ajon aikana renkaan lämpötila
ja paine kasvavat.
Rengastietotarran ja rengaspainetau‐ lukon antamat rengaspaineiden arvot koskevat kylmiä renkaita, mikä
tarkoittaa 20 °C:n lämpötilaa. Paine
kasvaa lähes 10 kPa (0,1 bar), kun
lämpötila nousee 10 °C. Tämä on
otettava huomioon tarkistettaessa
lämpimiä renkaita.
Perävaunun veto
Kun hinaat perävaunua täysin lasta‐
tulla autolla, rengaspaineita on
suurennettava 20 kPa/0,2 bar
(3,0 psi) ja suurin nopeus saa olla
enintään 100 km/h.
Perävaunun vetäminen 3 263.
Takaveto, takaparipyörillä
Kun ulompaa rengasta täytetään
ilmalla, täyttöputki on vietävä paripyö‐ rien välistä.Rengaspaineiden
valvontajärjestelmä
Rengaspaineiden valvontajärjes‐
telmä käytätä radio- ja anturitekniik‐
kaa rengaspaineiden tarkkailussa.Huomio
Rengaspaineiden valvontajärjes‐
telmä varoittaa vain alhaisesta
rengaspaineesta. Se ei korvaa
kuljettajan tekemää säännöllistä rengashuoltoa.
Kaikissa pyörissä on oltava painean‐
turit ja renkaissa on oltava ohjeiden
mukainen rengaspaine.
Huomautus
Maissa, joissa lainsäädäntö edellyt‐
tää rengaspaineiden valvontajärjes‐
telmän käyttöä, auton käyttölupa on
voimassa vain käytettäessä
paineantureilla varustettuja vanteita.
Rengaspaineiden valvontajärjes‐
telmä tarkkailee rengaspainetta ja
lähettää rengaspainelukemia
autossa sijaitsevaan vastaanotti‐
meen.

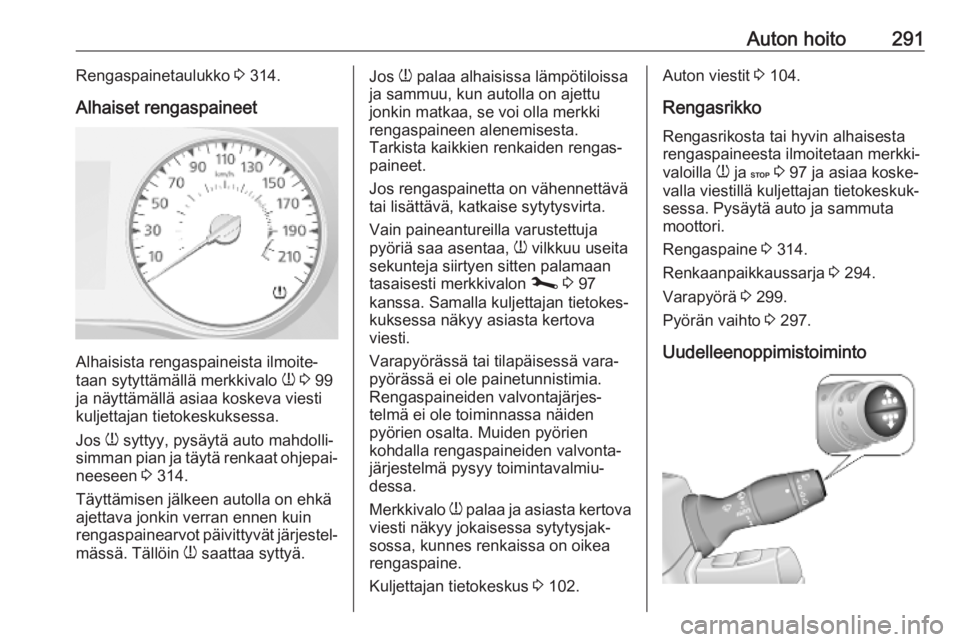

Auton hoito291Rengaspainetaulukko 3 314.
Alhaiset rengaspaineet
Alhaisista rengaspaineista ilmoite‐
taan sytyttämällä merkkivalo w 3 99
ja näyttämällä asiaa koskeva viesti
kuljettajan tietokeskuksessa.
Jos w syttyy, pysäytä auto mahdolli‐
simman pian ja täytä renkaat ohjepai‐
neeseen 3 314.
Täyttämisen jälkeen autolla on ehkä
ajettava jonkin verran ennen kuin
rengaspainearvot päivittyvät järjestel‐
mässä. Tällöin w saattaa syttyä.
Jos
w palaa alhaisissa lämpötiloissa
ja sammuu, kun autolla on ajettu
jonkin matkaa, se voi olla merkki
rengaspaineen alenemisesta.
Tarkista kaikkien renkaiden rengas‐
paineet.
Jos rengaspainetta on vähennettävä tai lisättävä, katkaise sytytysvirta.
Vain paineantureilla varustettuja
pyöriä saa asentaa, w vilkkuu useita
sekunteja siirtyen sitten palamaan
tasaisesti merkkivalon j 3 97
kanssa. Samalla kuljettajan tietokes‐ kuksessa näkyy asiasta kertova
viesti.
Varapyörässä tai tilapäisessä vara‐
pyörässä ei ole painetunnistimia.
Rengaspaineiden valvontajärjes‐
telmä ei ole toiminnassa näiden
pyörien osalta. Muiden pyörien
kohdalla rengaspaineiden valvonta‐
järjestelmä pysyy toimintavalmiu‐
dessa.
Merkkivalo w palaa ja asiasta kertova
viesti näkyy jokaisessa sytytysjak‐
sossa, kunnes renkaissa on oikea
rengaspaine.
Kuljettajan tietokeskus 3 102.Auton viestit 3 104.
Rengasrikko Rengasrikosta tai hyvin alhaisesta
rengaspaineesta ilmoitetaan merkki‐
valoilla w ja C 3 97 ja asiaa koske‐
valla viestillä kuljettajan tietokeskuk‐
sessa. Pysäytä auto ja sammuta
moottori.
Rengaspaine 3 314.
Renkaanpaikkaussarja 3 294.
Varapyörä 3 299.
Pyörän vaihto 3 297.
Uudelleenoppimistoiminto

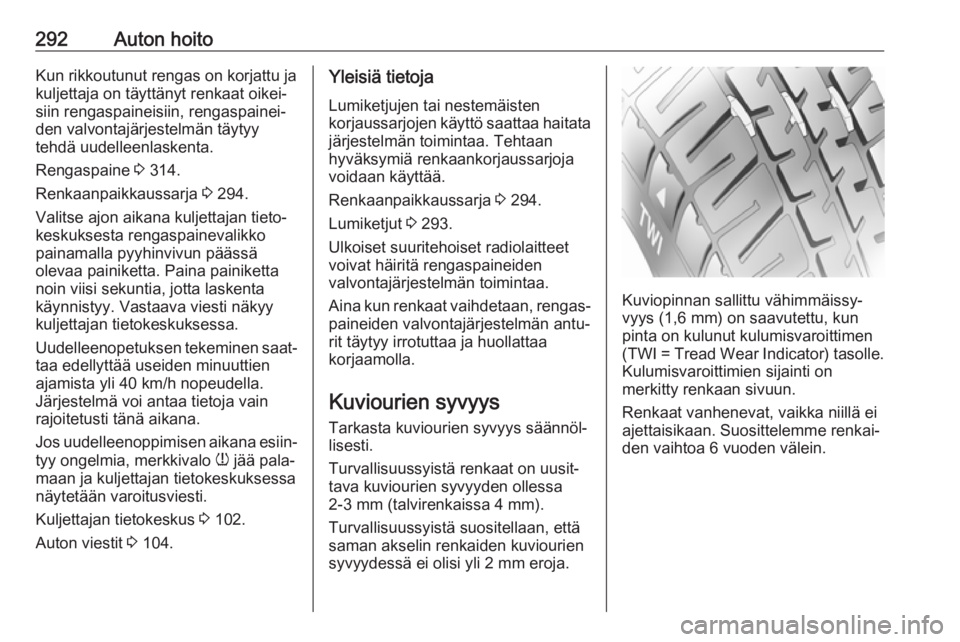

292Auton hoitoKun rikkoutunut rengas on korjattu jakuljettaja on täyttänyt renkaat oikei‐
siin rengaspaineisiin, rengaspainei‐
den valvontajärjestelmän täytyy
tehdä uudelleenlaskenta.
Rengaspaine 3 314.
Renkaanpaikkaussarja 3 294.
Valitse ajon aikana kuljettajan tieto‐
keskuksesta rengaspainevalikko
painamalla pyyhinvivun päässä
olevaa painiketta. Paina painiketta
noin viisi sekuntia, jotta laskenta
käynnistyy. Vastaava viesti näkyy
kuljettajan tietokeskuksessa.
Uudelleenopetuksen tekeminen saat‐ taa edellyttää useiden minuuttien
ajamista yli 40 km/h nopeudella.
Järjestelmä voi antaa tietoja vain
rajoitetusti tänä aikana.
Jos uudelleenoppimisen aikana esiin‐
tyy ongelmia, merkkivalo w jää pala‐
maan ja kuljettajan tietokeskuksessa
näytetään varoitusviesti.
Kuljettajan tietokeskus 3 102.
Auton viestit 3 104.Yleisiä tietoja
Lumiketjujen tai nestemäisten
korjaussarjojen käyttö saattaa haitata
järjestelmän toimintaa. Tehtaan
hyväksymiä renkaankorjaussarjoja
voidaan käyttää.
Renkaanpaikkaussarja 3 294.
Lumiketjut 3 293.
Ulkoiset suuritehoiset radiolaitteet
voivat häiritä rengaspaineiden
valvontajärjestelmän toimintaa.
Aina kun renkaat vaihdetaan, rengas‐ paineiden valvontajärjestelmän antu‐
rit täytyy irrotuttaa ja huollattaa
korjaamolla.
Kuviourien syvyys Tarkasta kuviourien syvyys säännöl‐
lisesti.
Turvallisuussyistä renkaat on uusit‐ tava kuviourien syvyyden ollessa
2-3 mm (talvirenkaissa 4 mm).
Turvallisuussyistä suositellaan, että saman akselin renkaiden kuviourien
syvyydessä ei olisi yli 2 mm eroja.
Kuviopinnan sallittu vähimmäissy‐
vyys (1,6 mm) on saavutettu, kun
pinta on kulunut kulumisvaroittimen
(TWI = Tread Wear Indicator) tasolle.
Kulumisvaroittimien sijainti on
merkitty renkaan sivuun.
Renkaat vanhenevat, vaikka niillä ei
ajettaisikaan. Suosittelemme renkai‐
den vaihtoa 6 vuoden välein.

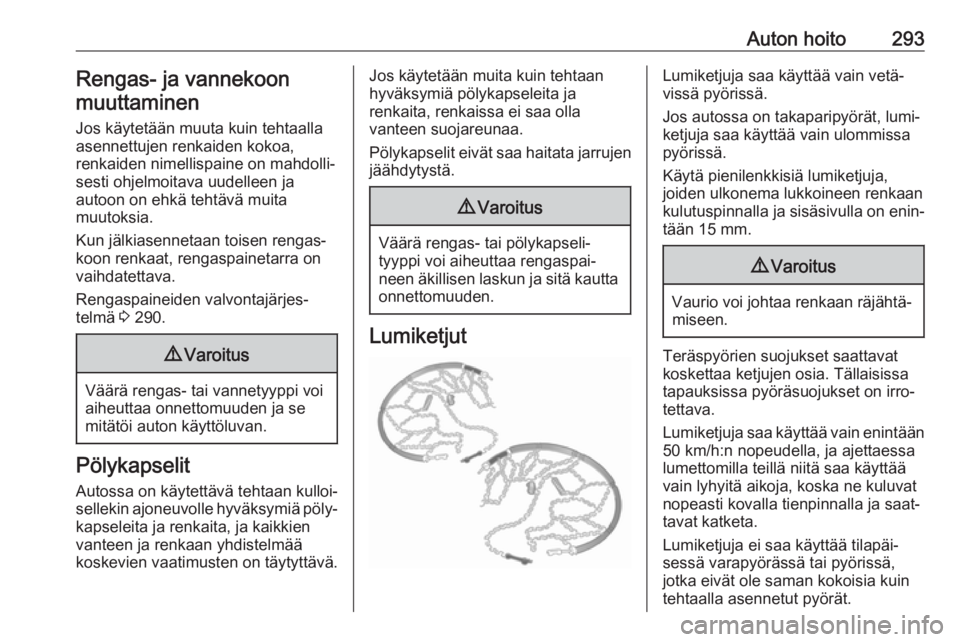

Auton hoito293Rengas- ja vannekoon
muuttaminen
Jos käytetään muuta kuin tehtaalla
asennettujen renkaiden kokoa,
renkaiden nimellispaine on mahdolli‐
sesti ohjelmoitava uudelleen ja
autoon on ehkä tehtävä muita
muutoksia.
Kun jälkiasennetaan toisen rengas‐
koon renkaat, rengaspainetarra on
vaihdatettava.
Rengaspaineiden valvontajärjes‐
telmä 3 290.9 Varoitus
Väärä rengas- tai vannetyyppi voi
aiheuttaa onnettomuuden ja se mitätöi auton käyttöluvan.
Pölykapselit
Autossa on käytettävä tehtaan kulloi‐
sellekin ajoneuvolle hyväksymiä pöly‐ kapseleita ja renkaita, ja kaikkien
vanteen ja renkaan yhdistelmää
koskevien vaatimusten on täytyttävä.
Jos käytetään muita kuin tehtaan
hyväksymiä pölykapseleita ja
renkaita, renkaissa ei saa olla
vanteen suojareunaa.
Pölykapselit eivät saa haitata jarrujen
jäähdytystä.9 Varoitus
Väärä rengas- tai pölykapseli‐
tyyppi voi aiheuttaa rengaspai‐
neen äkillisen laskun ja sitä kautta
onnettomuuden.
Lumiketjut
Lumiketjuja saa käyttää vain vetä‐
vissä pyörissä.
Jos autossa on takaparipyörät, lumi‐
ketjuja saa käyttää vain ulommissa
pyörissä.
Käytä pienilenkkisiä lumiketjuja,
joiden ulkonema lukkoineen renkaan kulutuspinnalla ja sisäsivulla on enin‐ tään 15 mm.9 Varoitus
Vaurio voi johtaa renkaan räjähtä‐
miseen.
Teräspyörien suojukset saattavatkoskettaa ketjujen osia. Tällaisissa
tapauksissa pyöräsuojukset on irro‐
tettava.
Lumiketjuja saa käyttää vain enintään 50 km/h:n nopeudella, ja ajettaessa
lumettomilla teillä niitä saa käyttää
vain lyhyitä aikoja, koska ne kuluvat
nopeasti kovalla tienpinnalla ja saat‐
tavat katketa.
Lumiketjuja ei saa käyttää tilapäi‐ sessä varapyörässä tai pyörissä,
jotka eivät ole saman kokoisia kuin
tehtaalla asennetut pyörät.

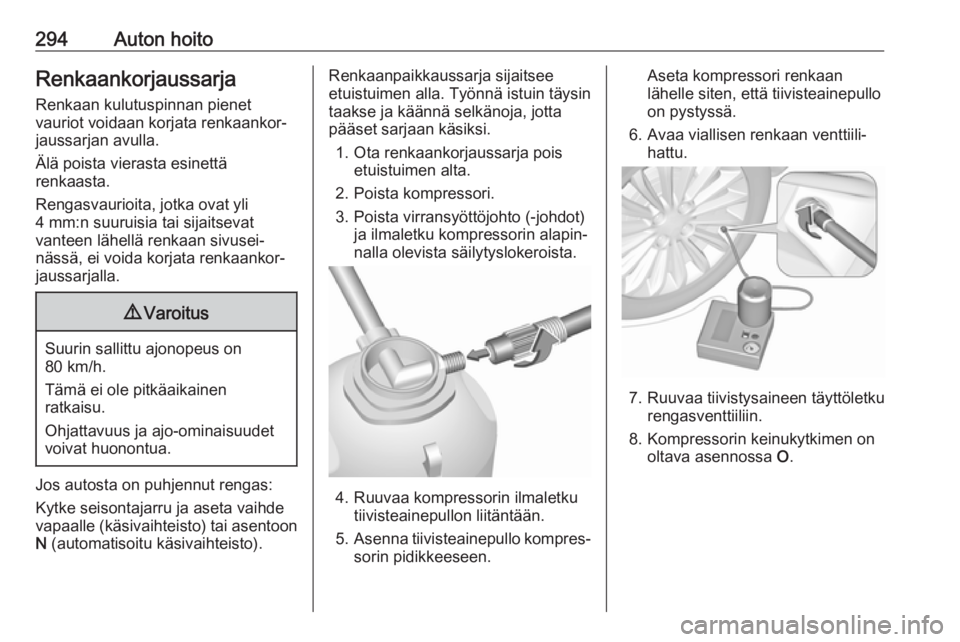

294Auton hoitoRenkaankorjaussarja
Renkaan kulutuspinnan pienet
vauriot voidaan korjata renkaankor‐
jaussarjan avulla.
Älä poista vierasta esinettä renkaasta.
Rengasvaurioita, jotka ovat yli
4 mm:n suuruisia tai sijaitsevat
vanteen lähellä renkaan sivusei‐
nässä, ei voida korjata renkaankor‐
jaussarjalla.9 Varoitus
Suurin sallittu ajonopeus on
80 km/h.
Tämä ei ole pitkäaikainen
ratkaisu.
Ohjattavuus ja ajo-ominaisuudet
voivat huonontua.
Jos autosta on puhjennut rengas:
Kytke seisontajarru ja aseta vaihde vapaalle (käsivaihteisto) tai asentoon N (automatisoitu käsivaihteisto).
Renkaanpaikkaussarja sijaitsee
etuistuimen alla. Työnnä istuin täysin
taakse ja käännä selkänoja, jotta
pääset sarjaan käsiksi.
1. Ota renkaankorjaussarja pois etuistuimen alta.
2. Poista kompressori.
3. Poista virransyöttöjohto (-johdot) ja ilmaletku kompressorin alapin‐
nalla olevista säilytyslokeroista.
4. Ruuvaa kompressorin ilmaletku tiivisteainepullon liitäntään.
5. Asenna tiivisteainepullo kompres‐
sorin pidikkeeseen.
Aseta kompressori renkaan
lähelle siten, että tiivisteainepullo
on pystyssä.
6. Avaa viallisen renkaan venttiili‐ hattu.
7. Ruuvaa tiivistysaineen täyttöletkurengasventtiiliin.
8. Kompressorin keinukytkimen on oltava asennossa O.

Auton hoito295

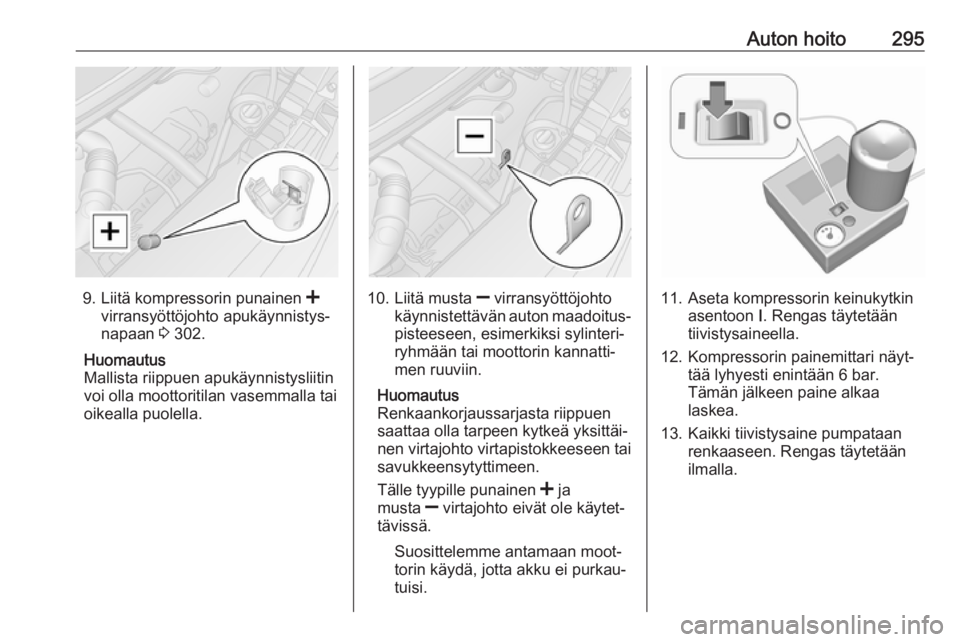

9.Liitä kompressorin punainen <
virransyöttöjohto apukäynnistys‐
napaan 3 302.
Huomautus
Mallista riippuen apukäynnistysliitin
voi olla moottoritilan vasemmalla tai
oikealla puolella.10. Liitä musta ] virransyöttöjohto
käynnistettävän auton maadoitus‐
pisteeseen, esimerkiksi sylinteri‐
ryhmään tai moottorin kannatti‐
men ruuviin.
Huomautus
Renkaankorjaussarjasta riippuen
saattaa olla tarpeen kytkeä yksittäi‐
nen virtajohto virtapistokkeeseen tai savukkeensytyttimeen.
Tälle tyypille punainen < ja
musta ] virtajohto eivät ole käytet‐
tävissä.
Suosittelemme antamaan moot‐
torin käydä, jotta akku ei purkau‐
tuisi.11. Aseta kompressorin keinukytkin asentoon I. Rengas täytetään
tiivistysaineella.
12. Kompressorin painemittari näyt‐ tää lyhyesti enintään 6 bar.
Tämän jälkeen paine alkaa
laskea.
13. Kaikki tiivistysaine pumpataan renkaaseen. Rengas täytetään
ilmalla.

296Auton hoito

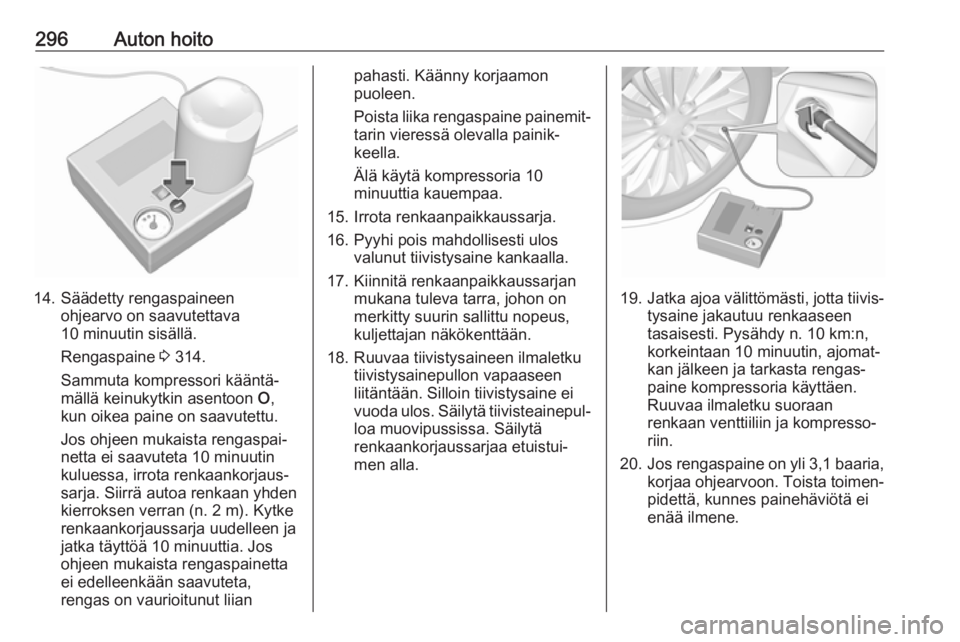

14. Säädetty rengaspaineenohjearvo on saavutettava
10 minuutin sisällä.
Rengaspaine 3 314.
Sammuta kompressori kääntä‐
mällä keinukytkin asentoon O,
kun oikea paine on saavutettu.
Jos ohjeen mukaista rengaspai‐
netta ei saavuteta 10 minuutin
kuluessa, irrota renkaankorjaus‐
sarja. Siirrä autoa renkaan yhden
kierroksen verran (n. 2 m). Kytke
renkaankorjaussarja uudelleen ja
jatka täyttöä 10 minuuttia. Jos
ohjeen mukaista rengaspainetta
ei edelleenkään saavuteta,
rengas on vaurioitunut liian
pahasti. Käänny korjaamon
puoleen.
Poista liika rengaspaine painemit‐
tarin vieressä olevalla painik‐
keella.
Älä käytä kompressoria 10
minuuttia kauempaa.
15. Irrota renkaanpaikkaussarja.
16. Pyyhi pois mahdollisesti ulos valunut tiivistysaine kankaalla.
17. Kiinnitä renkaanpaikkaussarjan mukana tuleva tarra, johon on
merkitty suurin sallittu nopeus,
kuljettajan näkökenttään.
18. Ruuvaa tiivistysaineen ilmaletku tiivistysainepullon vapaaseen
liitäntään. Silloin tiivistysaine ei
vuoda ulos. Säilytä tiivisteainepul‐ loa muovipussissa. Säilytä
renkaankorjaussarjaa etuistui‐
men alla.
19. Jatka ajoa välittömästi, jotta tiivis‐
tysaine jakautuu renkaaseen
tasaisesti. Pysähdy n. 10 km:n,
korkeintaan 10 minuutin, ajomat‐
kan jälkeen ja tarkasta rengas‐
paine kompressoria käyttäen.
Ruuvaa ilmaletku suoraan
renkaan venttiiliin ja kompresso‐
riin.
20. Jos rengaspaine on yli 3,1 baaria,
korjaa ohjearvoon. Toista toimen‐ pidettä, kunnes painehäviötä ei
enää ilmene.

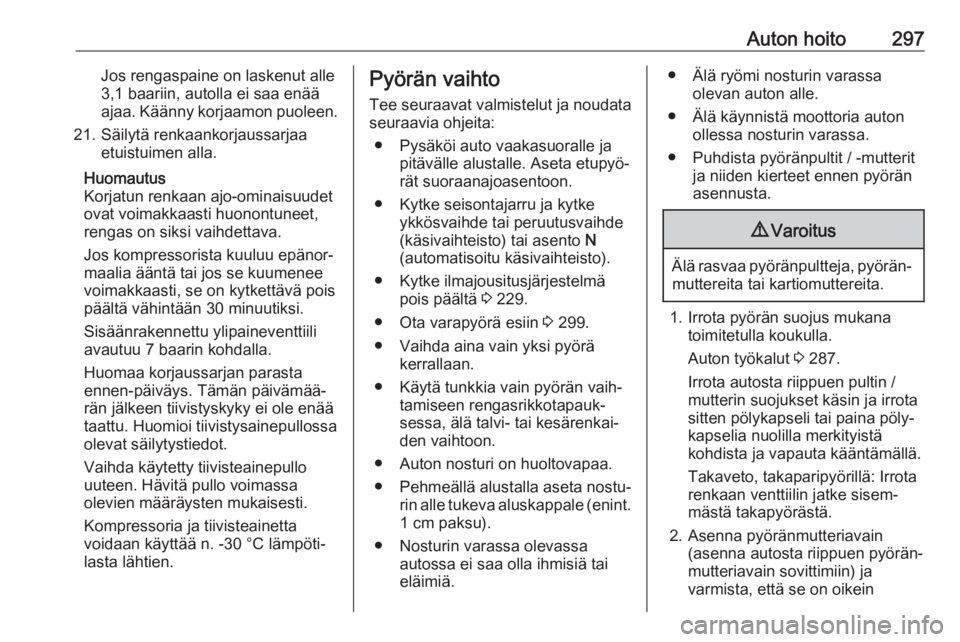

Auton hoito297Jos rengaspaine on laskenut alle
3,1 baariin, autolla ei saa enää ajaa. Käänny korjaamon puoleen.
21. Säilytä renkaankorjaussarjaa etuistuimen alla.
Huomautus
Korjatun renkaan ajo-ominaisuudet
ovat voimakkaasti huonontuneet,
rengas on siksi vaihdettava.
Jos kompressorista kuuluu epänor‐
maalia ääntä tai jos se kuumenee
voimakkaasti, se on kytkettävä pois
päältä vähintään 30 minuutiksi.
Sisäänrakennettu ylipaineventtiili
avautuu 7 baarin kohdalla.
Huomaa korjaussarjan parasta
ennen-päiväys. Tämän päivämää‐
rän jälkeen tiivistyskyky ei ole enää
taattu. Huomioi tiivistysainepullossa
olevat säilytystiedot.
Vaihda käytetty tiivisteainepullo
uuteen. Hävitä pullo voimassa
olevien määräysten mukaisesti.
Kompressoria ja tiivisteainetta
voidaan käyttää n. -30 °C lämpöti‐
lasta lähtien.Pyörän vaihto
Tee seuraavat valmistelut ja noudata
seuraavia ohjeita:
● Pysäköi auto vaakasuoralle ja pitävälle alustalle. Aseta etupyö‐
rät suoraanajoasentoon.
● Kytke seisontajarru ja kytke ykkösvaihde tai peruutusvaihde
(käsivaihteisto) tai asento N
(automatisoitu käsivaihteisto).
● Kytke ilmajousitusjärjestelmä pois päältä 3 229.
● Ota varapyörä esiin 3 299.
● Vaihda aina vain yksi pyörä kerrallaan.
● Käytä tunkkia vain pyörän vaih‐ tamiseen rengasrikkotapauk‐
sessa, älä talvi- tai kesärenkai‐
den vaihtoon.
● Auton nosturi on huoltovapaa.
● Pehmeällä alustalla aseta nostu‐ rin alle tukeva aluskappale (enint.
1 cm paksu).
● Nosturin varassa olevassa autossa ei saa olla ihmisiä tai
eläimiä.● Älä ryömi nosturin varassa olevan auton alle.
● Älä käynnistä moottoria auton ollessa nosturin varassa.
● Puhdista pyöränpultit / -mutterit ja niiden kierteet ennen pyöränasennusta.9 Varoitus
Älä rasvaa pyöränpultteja, pyörän‐
muttereita tai kartiomuttereita.
1. Irrota pyörän suojus mukana toimitetulla koukulla.
Auton työkalut 3 287.
Irrota autosta riippuen pultin /
mutterin suojukset käsin ja irrota sitten pölykapseli tai paina pöly‐
kapselia nuolilla merkityistä
kohdista ja vapauta kääntämällä.
Takaveto, takaparipyörillä: Irrota
renkaan venttiilin jatke sisem‐
mästä takapyörästä.
2. Asenna pyöränmutteriavain (asenna autosta riippuen pyörän‐
mutteriavain sovittimiin) ja
varmista, että se on oikein

298Auton hoitopaikallaan ja löysää kutakin
pyörän pulttia / mutteria puoli kier‐

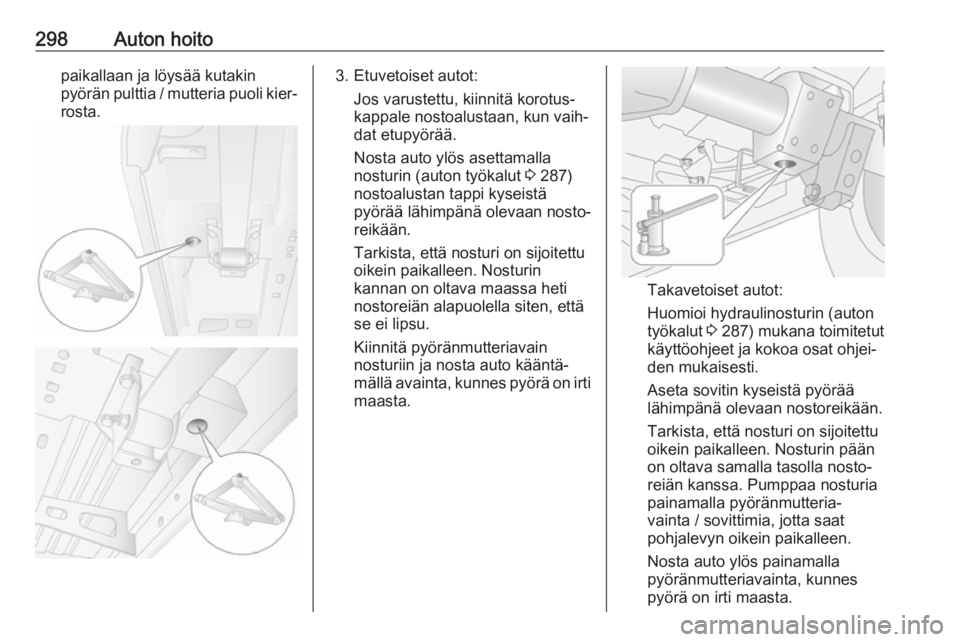

rosta.3. Etuvetoiset autot:
Jos varustettu, kiinnitä korotus‐
kappale nostoalustaan, kun vaih‐
dat etupyörää.
Nosta auto ylös asettamalla
nosturin (auton työkalut 3 287)
nostoalustan tappi kyseistä
pyörää lähimpänä olevaan nosto‐
reikään.
Tarkista, että nosturi on sijoitettu
oikein paikalleen. Nosturin
kannan on oltava maassa heti
nostoreiän alapuolella siten, että
se ei lipsu.
Kiinnitä pyöränmutteriavain
nosturiin ja nosta auto kääntä‐
mällä avainta, kunnes pyörä on irti
maasta.
Takavetoiset autot:
Huomioi hydraulinosturin (auton
työkalut 3 287 ) mukana toimitetut
käyttöohjeet ja kokoa osat ohjei‐
den mukaisesti.
Aseta sovitin kyseistä pyörää
lähimpänä olevaan nostoreikään.
Tarkista, että nosturi on sijoitettu
oikein paikalleen. Nosturin pään
on oltava samalla tasolla nosto‐
reiän kanssa. Pumppaa nosturia
painamalla pyöränmutteria‐
vainta / sovittimia, jotta saat
pohjalevyn oikein paikalleen.
Nosta auto ylös painamalla
pyöränmutteriavainta, kunnes
pyörä on irti maasta.
