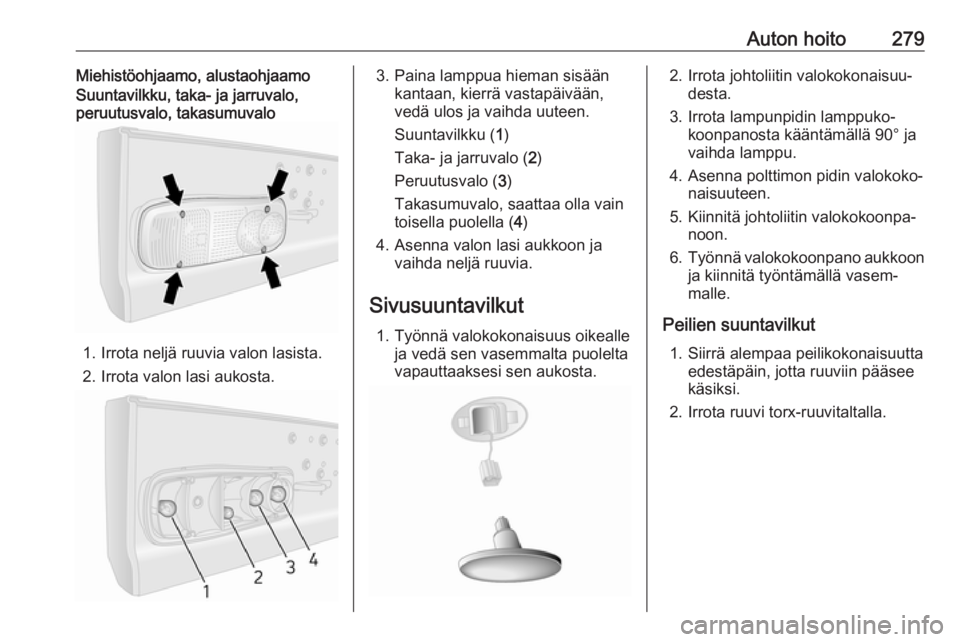

Auton hoito279Miehistöohjaamo, alustaohjaamoSuuntavilkku, taka- ja jarruvalo,
peruutusvalo, takasumuvalo
1. Irrota neljä ruuvia valon lasista.
2. Irrota valon lasi aukosta.
3. Paina lamppua hieman sisään kantaan, kierrä vastapäivään,
vedä ulos ja vaihda uuteen.
Suuntavilkku ( 1)
Taka- ja jarruvalo ( 2)
Peruutusvalo ( 3)
Takasumuvalo, saattaa olla vain
toisella puolella ( 4)
4. Asenna valon lasi aukkoon ja vaihda neljä ruuvia.
Sivusuuntavilkut 1. Työnnä valokokonaisuus oikealle ja vedä sen vasemmalta puolelta
vapauttaaksesi sen aukosta.2. Irrota johtoliitin valokokonaisuu‐ desta.
3. Irrota lampunpidin lamppuko‐ koonpanosta kääntämällä 90° javaihda lamppu.
4. Asenna polttimon pidin valokoko‐ naisuuteen.
5. Kiinnitä johtoliitin valokokoonpa‐ noon.
6. Työnnä valokokoonpano aukkoon
ja kiinnitä työntämällä vasem‐
malle.
Peilien suuntavilkut 1. Siirrä alempaa peilikokonaisuutta edestäpäin, jotta ruuviin pääsee
käsiksi.
2. Irrota ruuvi torx-ruuvitaltalla.

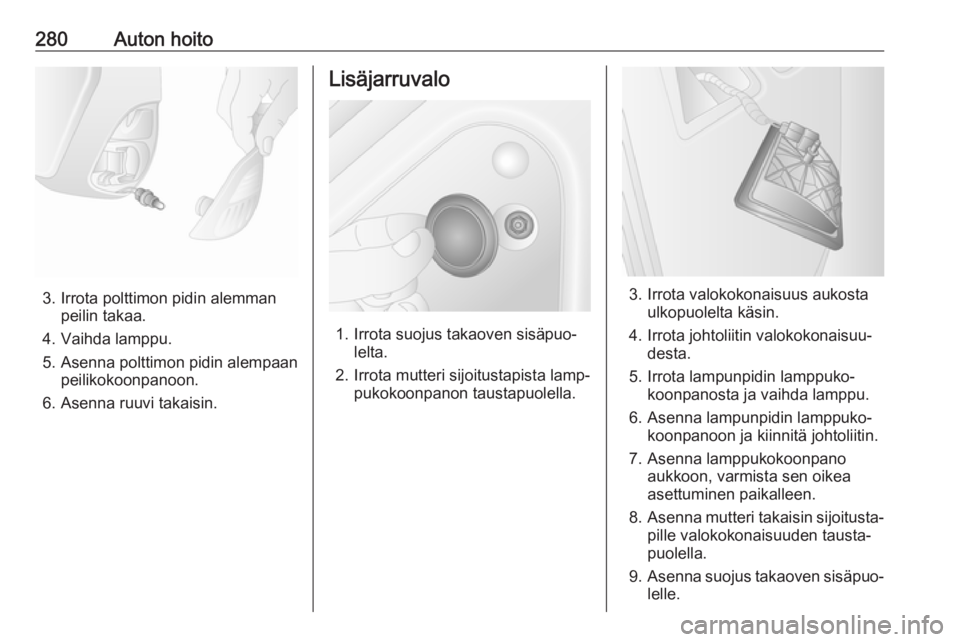

280Auton hoito
3. Irrota polttimon pidin alemmanpeilin takaa.
4. Vaihda lamppu.
5. Asenna polttimon pidin alempaan peilikokoonpanoon.
6. Asenna ruuvi takaisin.
Lisäjarruvalo
1. Irrota suojus takaoven sisäpuo‐ lelta.
2. Irrota mutteri sijoitustapista lamp‐ pukokoonpanon taustapuolella.
3. Irrota valokokonaisuus aukosta ulkopuolelta käsin.
4. Irrota johtoliitin valokokonaisuu‐ desta.
5. Irrota lampunpidin lamppuko‐ koonpanosta ja vaihda lamppu.
6. Asenna lampunpidin lamppuko‐ koonpanoon ja kiinnitä johtoliitin.
7. Asenna lamppukokoonpano aukkoon, varmista sen oikea
asettuminen paikalleen.
8. Asenna mutteri takaisin sijoitusta‐
pille valokokonaisuuden tausta‐
puolella.
9. Asenna suojus takaoven sisäpuo‐
lelle.

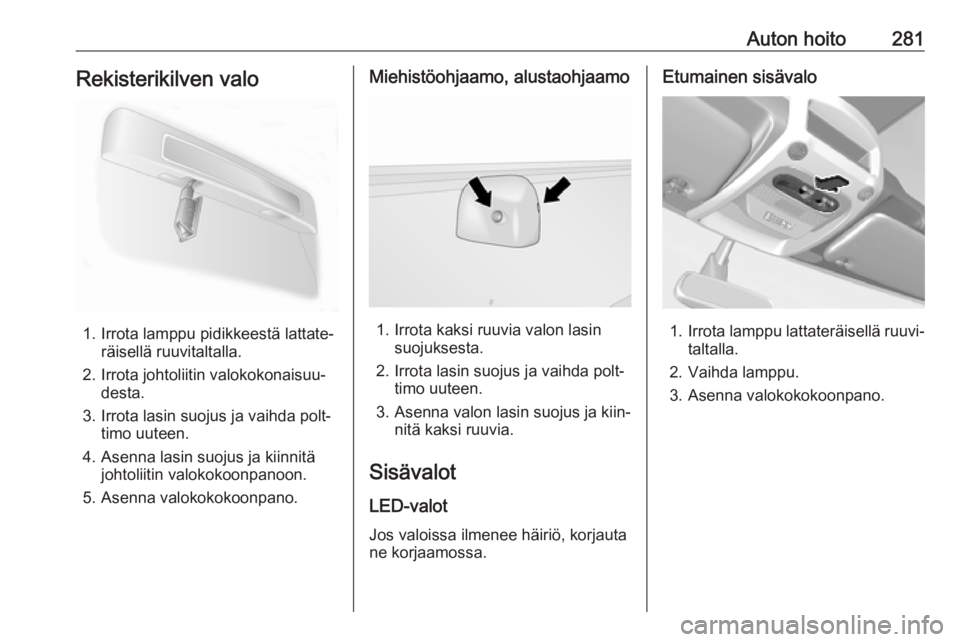

Auton hoito281Rekisterikilven valo
1. Irrota lamppu pidikkeestä lattate‐räisellä ruuvitaltalla.
2. Irrota johtoliitin valokokonaisuu‐ desta.
3. Irrota lasin suojus ja vaihda polt‐ timo uuteen.
4. Asenna lasin suojus ja kiinnitä johtoliitin valokokoonpanoon.
5. Asenna valokokokoonpano.
Miehistöohjaamo, alustaohjaamo
1. Irrota kaksi ruuvia valon lasin suojuksesta.
2. Irrota lasin suojus ja vaihda polt‐ timo uuteen.
3. Asenna valon lasin suojus ja kiin‐ nitä kaksi ruuvia.
Sisävalot LED-valot
Jos valoissa ilmenee häiriö, korjauta
ne korjaamossa.
Etumainen sisävalo
1. Irrota lamppu lattateräisellä ruuvi‐
taltalla.
2. Vaihda lamppu.
3. Asenna valokokokoonpano.

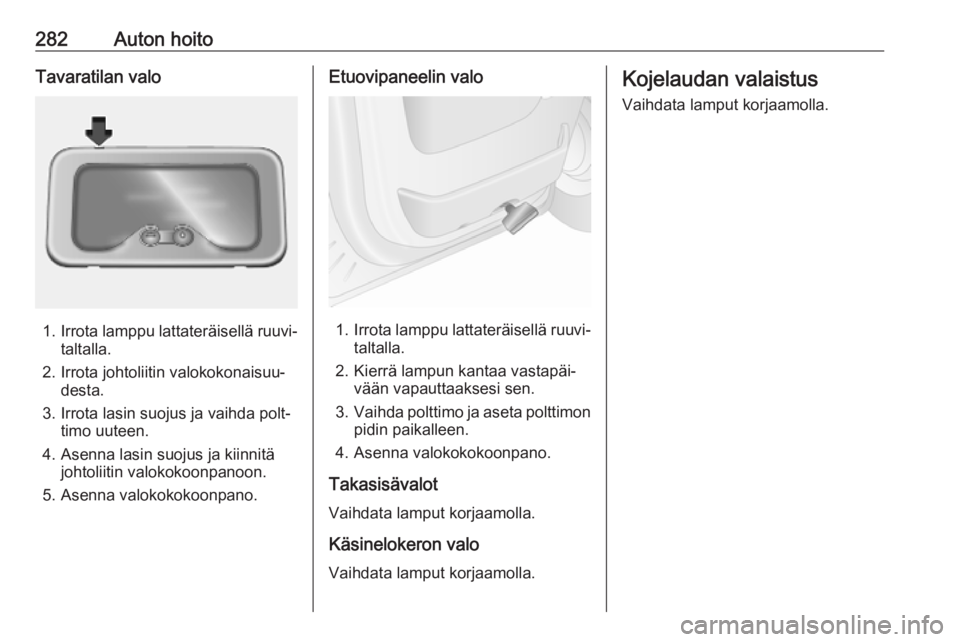

282Auton hoitoTavaratilan valo
1.Irrota lamppu lattateräisellä ruuvi‐
taltalla.
2. Irrota johtoliitin valokokonaisuu‐ desta.
3. Irrota lasin suojus ja vaihda polt‐ timo uuteen.
4. Asenna lasin suojus ja kiinnitä johtoliitin valokokoonpanoon.
5. Asenna valokokokoonpano.
Etuovipaneelin valo
1. Irrota lamppu lattateräisellä ruuvi‐
taltalla.
2. Kierrä lampun kantaa vastapäi‐ vään vapauttaaksesi sen.
3. Vaihda polttimo ja aseta polttimon
pidin paikalleen.
4. Asenna valokokokoonpano.
Takasisävalot Vaihdata lamput korjaamolla.
Käsinelokeron valo
Vaihdata lamput korjaamolla.
Kojelaudan valaistus Vaihdata lamput korjaamolla.

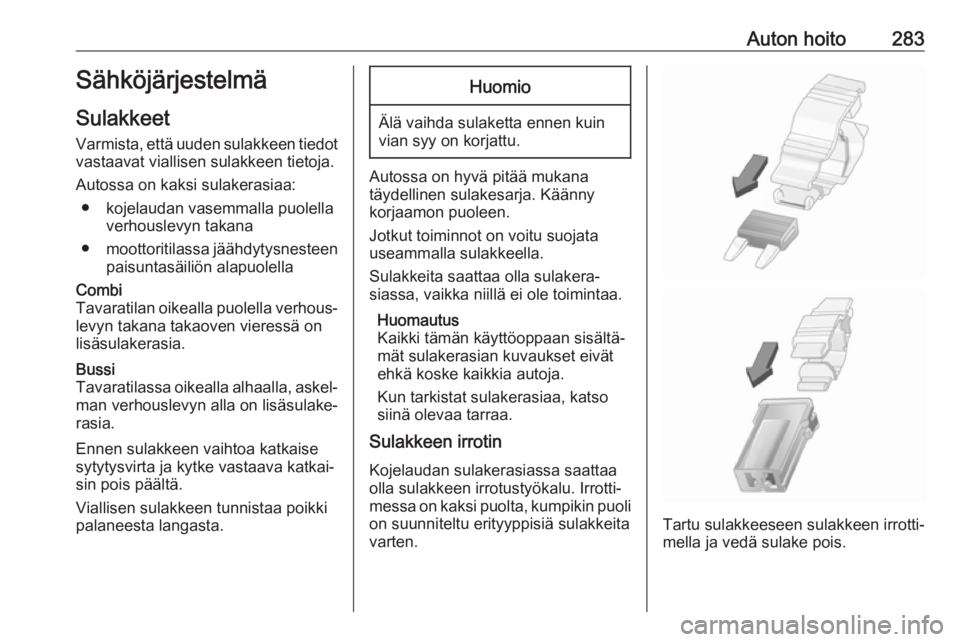

Auton hoito283Sähköjärjestelmä
Sulakkeet Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Autossa on kaksi sulakerasiaa: ● kojelaudan vasemmalla puolella verhouslevyn takana
● moottoritilassa jäähdytysnesteen
paisuntasäiliön alapuolellaCombi
Tavaratilan oikealla puolella verhous‐
levyn takana takaoven vieressä on
lisäsulakerasia.Bussi
Tavaratilassa oikealla alhaalla, askel‐
man verhouslevyn alla on lisäsulake‐
rasia.
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.
Viallisen sulakkeen tunnistaa poikki
palaneesta langasta.
Huomio
Älä vaihda sulaketta ennen kuin
vian syy on korjattu.
Autossa on hyvä pitää mukana
täydellinen sulakesarja. Käänny
korjaamon puoleen.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Huomautus
Kaikki tämän käyttöoppaan sisältä‐
mät sulakerasian kuvaukset eivät
ehkä koske kaikkia autoja.
Kun tarkistat sulakerasiaa, katso
siinä olevaa tarraa.
Sulakkeen irrotin
Kojelaudan sulakerasiassa saattaa
olla sulakkeen irrotustyökalu. Irrotti‐
messa on kaksi puolta, kumpikin puoli
on suunniteltu erityyppisiä sulakkeita
varten.
Tartu sulakkeeseen sulakkeen irrotti‐
mella ja vedä sulake pois.

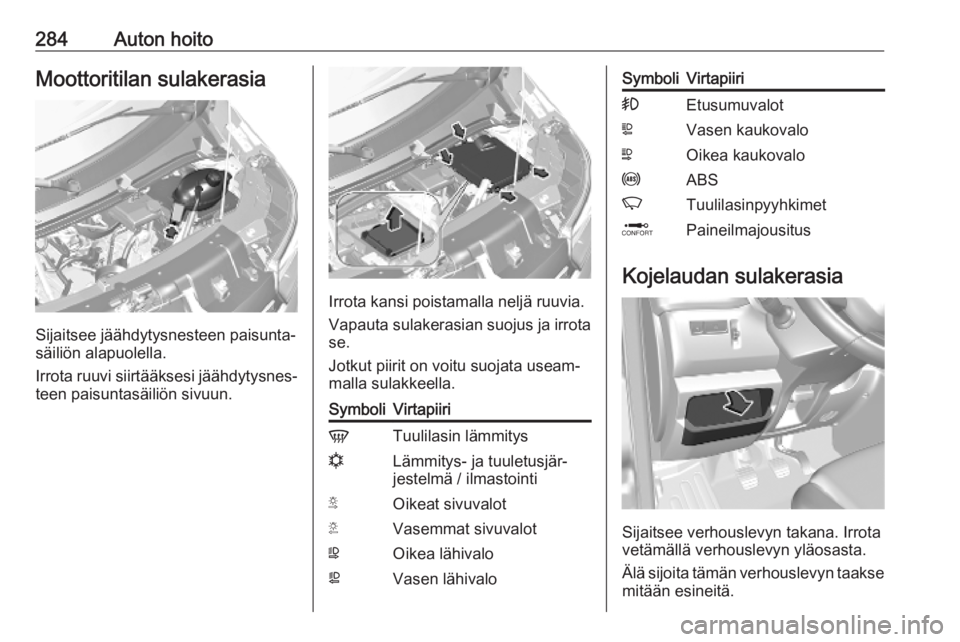

284Auton hoitoMoottoritilan sulakerasia
Sijaitsee jäähdytysnesteen paisunta‐
säiliön alapuolella.
Irrota ruuvi siirtääksesi jäähdytysnes‐ teen paisuntasäiliön sivuun.
Irrota kansi poistamalla neljä ruuvia.
Vapauta sulakerasian suojus ja irrota
se.
Jotkut piirit on voitu suojata useam‐ malla sulakkeella.
SymboliVirtapiiriVTuulilasin lämmitysnLämmitys- ja tuuletusjär‐
jestelmä / ilmastointiSOikeat sivuvalotTVasemmat sivuvalotWOikea lähivaloaVasen lähivaloSymboliVirtapiiri>EtusumuvalotLVasen kaukovaloNOikea kaukovalouABSKTuulilasinpyyhkimetQPaineilmajousitus
Kojelaudan sulakerasia
Sijaitsee verhouslevyn takana. Irrota
vetämällä verhouslevyn yläosasta.
Älä sijoita tämän verhouslevyn taakse
mitään esineitä.

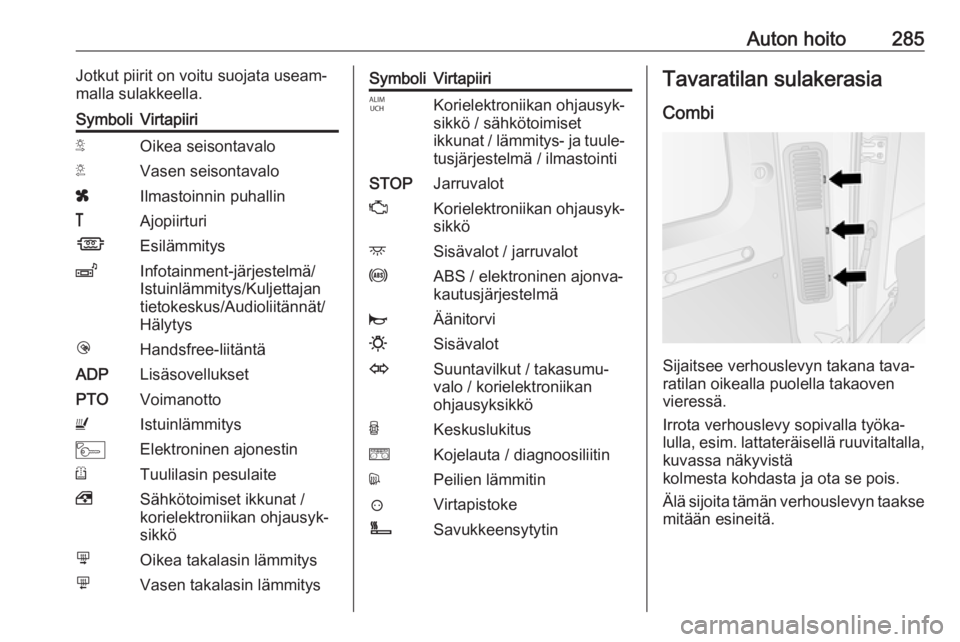

Auton hoito285Jotkut piirit on voitu suojata useam‐
malla sulakkeella.SymboliVirtapiiriSOikea seisontavaloTVasen seisontavaloxIlmastoinnin puhallin&AjopiirturiÍEsilämmitysZInfotainment-järjestelmä/
Istuinlämmitys/Kuljettajan
tietokeskus/Audioliitännät/
HälytyslHandsfree-liitäntäADPLisäsovelluksetPTOVoimanottoUIstuinlämmitysMElektroninen ajonestinRTuulilasin pesulaite,Sähkötoimiset ikkunat /
korielektroniikan ohjausyk‐
sikkönOikea takalasin lämmitysmVasen takalasin lämmitysSymboliVirtapiiriIKorielektroniikan ohjausyk‐
sikkö / sähkötoimiset
ikkunat / lämmitys- ja tuule‐
tusjärjestelmä / ilmastointiSTOPJarruvalotZKorielektroniikan ohjausyk‐
sikködSisävalot / jarruvalotuABS / elektroninen ajonva‐
kautusjärjestelmäjÄänitorvi0SisävalotOSuuntavilkut / takasumu‐
valo / korielektroniikan
ohjausyksikköUKeskuslukituseKojelauta / diagnoosiliitindPeilien lämmitin?VirtapistokeÌSavukkeensytytinTavaratilan sulakerasia
Combi
Sijaitsee verhouslevyn takana tava‐
ratilan oikealla puolella takaoven vieressä.
Irrota verhouslevy sopivalla työka‐ lulla, esim. lattateräisellä ruuvitaltalla,
kuvassa näkyvistä
kolmesta kohdasta ja ota se pois.
Älä sijoita tämän verhouslevyn taakse
mitään esineitä.

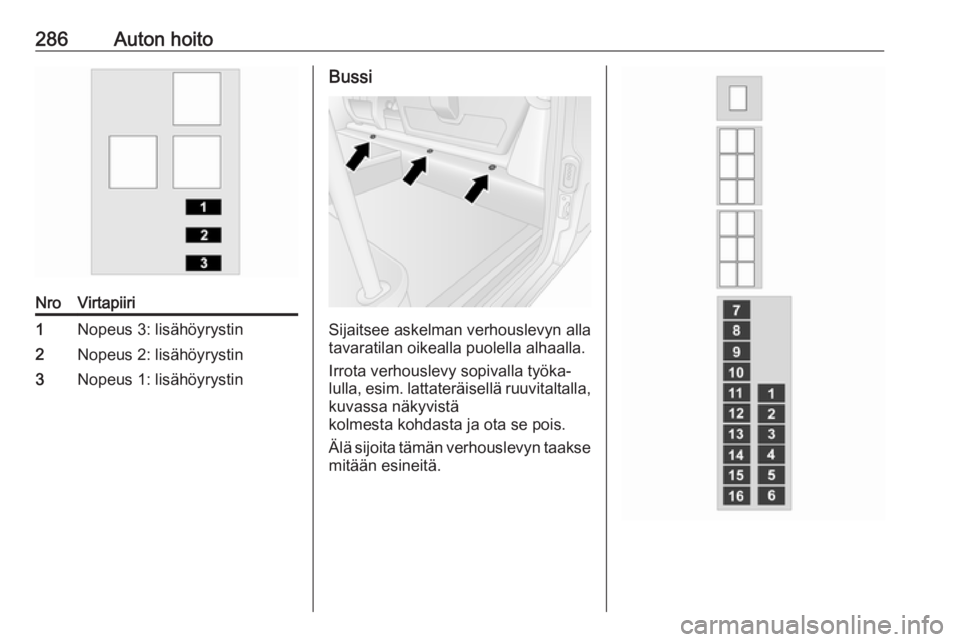

286Auton hoitoNroVirtapiiri1Nopeus 3: lisähöyrystin2Nopeus 2: lisähöyrystin3Nopeus 1: lisähöyrystinBussi
Sijaitsee askelman verhouslevyn alla
tavaratilan oikealla puolella alhaalla.
Irrota verhouslevy sopivalla työka‐ lulla, esim. lattateräisellä ruuvitaltalla,
kuvassa näkyvistä
kolmesta kohdasta ja ota se pois.
Älä sijoita tämän verhouslevyn taakse
mitään esineitä.

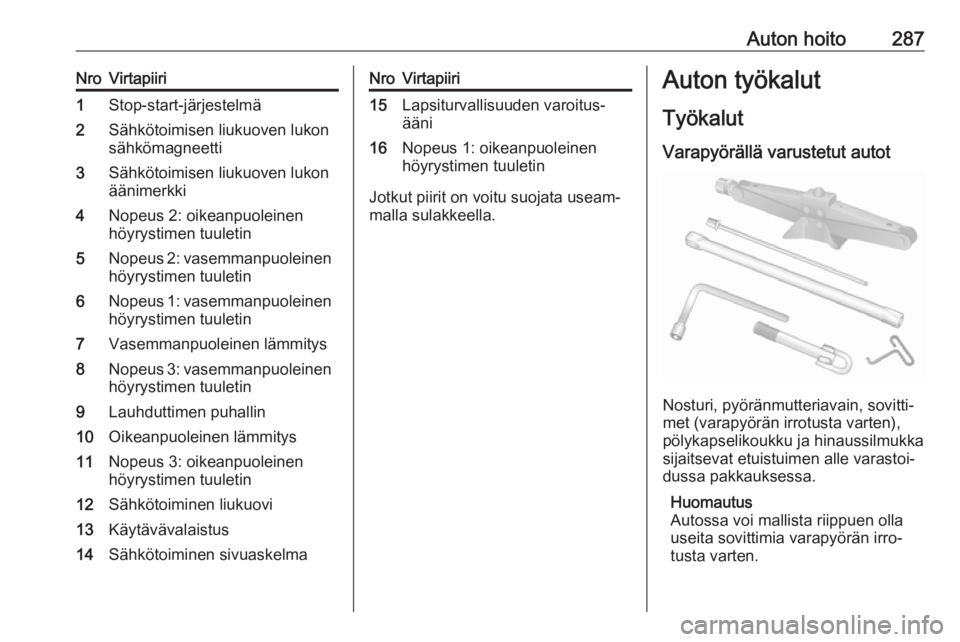

Auton hoito287NroVirtapiiri1Stop-start-järjestelmä2Sähkötoimisen liukuoven lukon
sähkömagneetti3Sähkötoimisen liukuoven lukon
äänimerkki4Nopeus 2: oikeanpuoleinen
höyrystimen tuuletin5Nopeus 2: vasemmanpuoleinen
höyrystimen tuuletin6Nopeus 1: vasemmanpuoleinen höyrystimen tuuletin7Vasemmanpuoleinen lämmitys8Nopeus 3: vasemmanpuoleinenhöyrystimen tuuletin9Lauhduttimen puhallin10Oikeanpuoleinen lämmitys11Nopeus 3: oikeanpuoleinen
höyrystimen tuuletin12Sähkötoiminen liukuovi13Käytävävalaistus14Sähkötoiminen sivuaskelmaNroVirtapiiri15Lapsiturvallisuuden varoitus‐
ääni16Nopeus 1: oikeanpuoleinen
höyrystimen tuuletin
Jotkut piirit on voitu suojata useam‐
malla sulakkeella.

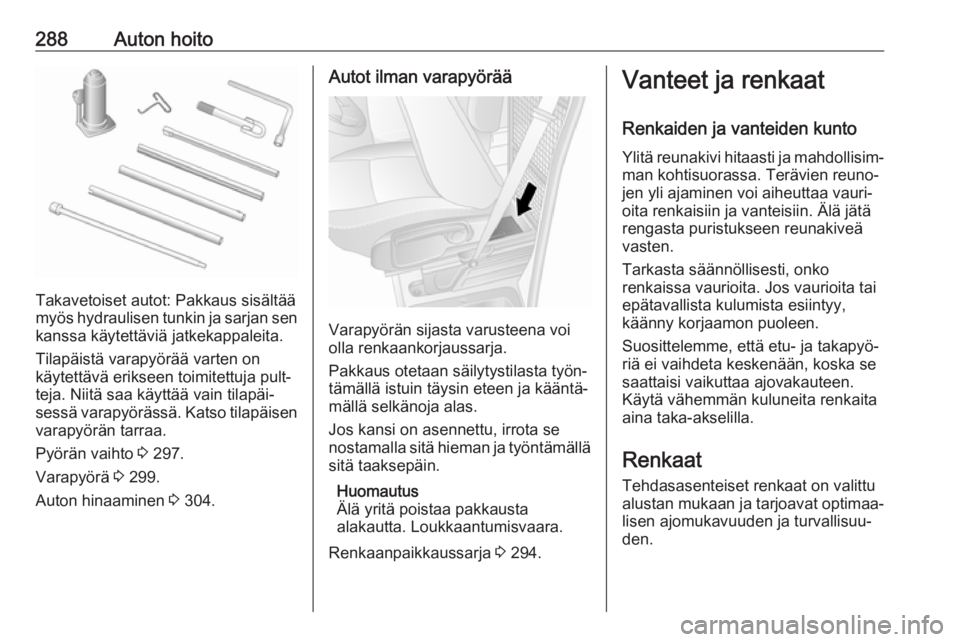

Auton työkalut
Työkalut
Varapyörällä varustetut autot
Nosturi, pyöränmutteriavain, sovitti‐
met (varapyörän irrotusta varten), pölykapselikoukku ja hinaussilmukka
sijaitsevat etuistuimen alle varastoi‐
dussa pakkauksessa.
Huomautus
Autossa voi mallista riippuen olla
useita sovittimia varapyörän irro‐
tusta varten.

288Auton hoito
Takavetoiset autot: Pakkaus sisältää
myös hydraulisen tunkin ja sarjan sen
kanssa käytettäviä jatkekappaleita.
Tilapäistä varapyörää varten on
käytettävä erikseen toimitettuja pult‐ teja. Niitä saa käyttää vain tilapäi‐
sessä varapyörässä. Katso tilapäisen varapyörän tarraa.
Pyörän vaihto 3 297.
Varapyörä 3 299.
Auton hinaaminen 3 304.
Autot ilman varapyörää
Varapyörän sijasta varusteena voi
olla renkaankorjaussarja.
Pakkaus otetaan säilytystilasta työn‐
tämällä istuin täysin eteen ja kääntä‐
mällä selkänoja alas.
Jos kansi on asennettu, irrota se
nostamalla sitä hieman ja työntämällä
sitä taaksepäin.
Huomautus
Älä yritä poistaa pakkausta alakautta. Loukkaantumisvaara.
Renkaanpaikkaussarja 3 294.
Vanteet ja renkaat
Renkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko
renkaissa vaurioita. Jos vaurioita tai
epätavallista kulumista esiintyy,
käänny korjaamon puoleen.
Suosittelemme, että etu- ja takapyö‐
riä ei vaihdeta keskenään, koska se
saattaisi vaikuttaa ajovakauteen.
Käytä vähemmän kuluneita renkaita
aina taka-akselilla.
Renkaat Tehdasasenteiset renkaat on valittualustan mukaan ja tarjoavat optimaa‐
lisen ajomukavuuden ja turvallisuu‐
den.
