OPEL MOVANO_B 2020 Omaniku käsiraamat (in Estonian)

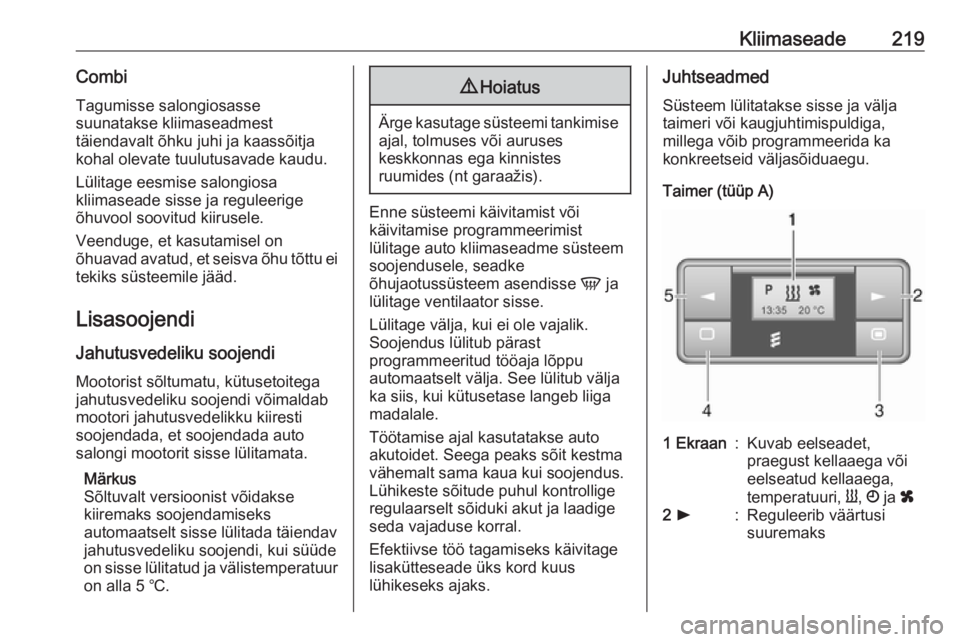

Kliimaseade219Combi
Tagumisse salongiosasse suunatakse kliimaseadmest
täiendavalt õhku juhi ja kaassõitja
kohal olevate tuulutusavade kaudu.
Lülitage eesmise salongiosa
kliimaseade sisse ja reguleerige
õhuvool soovitud kiirusele.
Veenduge, et kasutamisel on
õhuavad avatud, et seisva õhu tõttu ei tekiks süsteemile jääd.
Lisasoojendi Jahutusvedeliku soojendiMootorist sõltumatu, kütusetoitega
jahutusvedeliku soojendi võimaldab mootori jahutusvedelikku kiiresti
soojendada, et soojendada auto
salongi mootorit sisse lülitamata.
Märkus
Sõltuvalt versioonist võidakse
kiiremaks soojendamiseks
automaatselt sisse lülitada täiendav
jahutusvedeliku soojendi, kui süüde
on sisse lülitatud ja välistemperatuur
on alla 5 ℃.9 Hoiatus
Ärge kasutage süsteemi tankimise
ajal, tolmuses või auruses
keskkonnas ega kinnistes
ruumides (nt garaažis).
Enne süsteemi käivitamist või
käivitamise programmeerimist
lülitage auto kliimaseadme süsteem
soojendusele, seadke
õhujaotussüsteem asendisse V ja
lülitage ventilaator sisse.
Lülitage välja, kui ei ole vajalik.
Soojendus lülitub pärast
programmeeritud tööaja lõppu
automaatselt välja. See lülitub välja
ka siis, kui kütusetase langeb liiga
madalale.
Töötamise ajal kasutatakse auto
akutoidet. Seega peaks sõit kestma
vähemalt sama kaua kui soojendus.
Lühikeste sõitude puhul kontrollige
regulaarselt sõiduki akut ja laadige
seda vajaduse korral.
Efektiivse töö tagamiseks käivitage
lisakütteseade üks kord kuus
lühikeseks ajaks.
Juhtseadmed
Süsteem lülitatakse sisse ja välja taimeri või kaugjuhtimispuldiga,
millega võib programmeerida ka
konkreetseid väljasõiduaegu.
Taimer (tüüp A)1 Ekraan:Kuvab eelseadet,
praegust kellaaega või
eelseatud kellaaega,
temperatuuri, Y, Ö ja x2 l:Reguleerib väärtusi
suuremaks

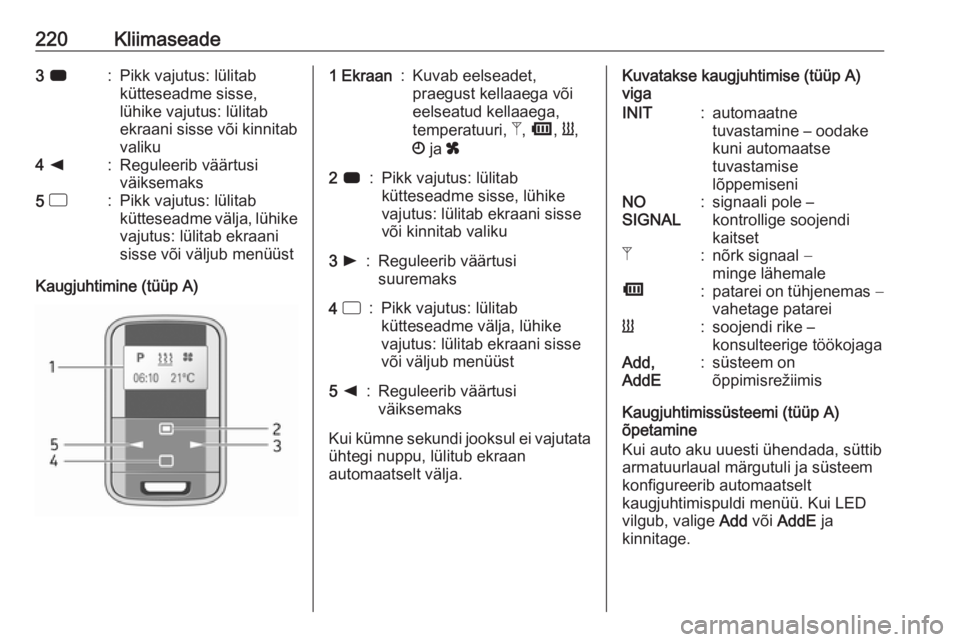

220Kliimaseade3 7:Pikk vajutus: lülitab
kütteseadme sisse,
lühike vajutus: lülitab
ekraani sisse või kinnitab
valiku4 k:Reguleerib väärtusi
väiksemaks5 d:Pikk vajutus: lülitab
kütteseadme välja, lühike vajutus: lülitab ekraani
sisse või väljub menüüst
Kaugjuhtimine (tüüp A)
1 Ekraan:Kuvab eelseadet,
praegust kellaaega või
eelseatud kellaaega,
temperatuuri, Z, Ü , Y ,
Ö ja x2 7:Pikk vajutus: lülitab
kütteseadme sisse, lühike
vajutus: lülitab ekraani sisse
või kinnitab valiku3 l:Reguleerib väärtusi
suuremaks4 d:Pikk vajutus: lülitab
kütteseadme välja, lühike
vajutus: lülitab ekraani sisse
või väljub menüüst5 k:Reguleerib väärtusi
väiksemaks
Kui kümne sekundi jooksul ei vajutata
ühtegi nuppu, lülitub ekraan
automaatselt välja.
Kuvatakse kaugjuhtimise (tüüp A)
vigaINIT:automaatne
tuvastamine – oodake
kuni automaatse
tuvastamise
lõppemiseniNO
SIGNAL:signaali pole –
kontrollige soojendi
kaitsetZ:nõrk signaal −
minge lähemaleÜ:patarei on tühjenemas −
vahetage patareiY:soojendi rike –
konsulteerige töökojagaAdd,
AddE:süsteem on
õppimisrežiimis
Kaugjuhtimissüsteemi (tüüp A)
õpetamine
Kui auto aku uuesti ühendada, süttib
armatuurlaual märgutuli ja süsteem
konfigureerib automaatselt
kaugjuhtimispuldi menüü. Kui LED
vilgub, valige Add või AddE ja
kinnitage.

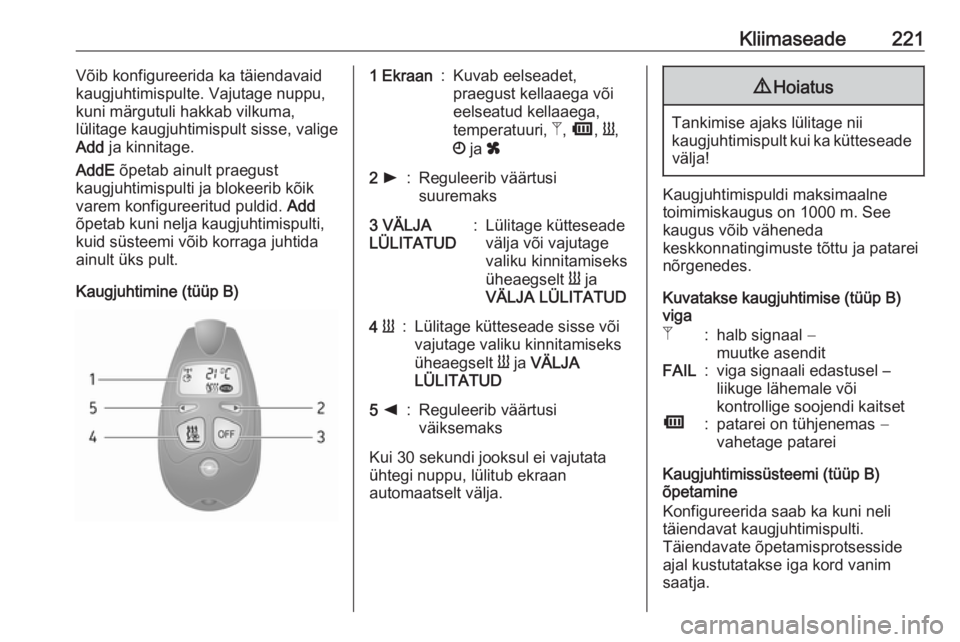

Kliimaseade221Võib konfigureerida ka täiendavaid
kaugjuhtimispulte. Vajutage nuppu, kuni märgutuli hakkab vilkuma,
lülitage kaugjuhtimispult sisse, valige
Add ja kinnitage.
AddE õpetab ainult praegust
kaugjuhtimispulti ja blokeerib kõik
varem konfigureeritud puldid. Add
õpetab kuni nelja kaugjuhtimispulti,
kuid süsteemi võib korraga juhtida
ainult üks pult.
Kaugjuhtimine (tüüp B)1 Ekraan:Kuvab eelseadet,
praegust kellaaega või
eelseatud kellaaega,
temperatuuri, Z, Ü , Y ,
Ö ja x2 l:Reguleerib väärtusi
suuremaks3 VÄLJA
LÜLITATUD:Lülitage kütteseade
välja või vajutage
valiku kinnitamiseks
üheaegselt Y ja
VÄLJA LÜLITATUD4 Y:Lülitage kütteseade sisse või
vajutage valiku kinnitamiseks
üheaegselt Y ja VÄLJA
LÜLITATUD5 k:Reguleerib väärtusi
väiksemaks
Kui 30 sekundi jooksul ei vajutata
ühtegi nuppu, lülitub ekraan
automaatselt välja.
9 Hoiatus
Tankimise ajaks lülitage nii
kaugjuhtimispult kui ka kütteseade välja!
Kaugjuhtimispuldi maksimaalne
toimimiskaugus on 1000 m. See
kaugus võib väheneda
keskkonnatingimuste tõttu ja patarei
nõrgenedes.
Kuvatakse kaugjuhtimise (tüüp B)
viga
Z:halb signaal −
muutke asenditFAIL:viga signaali edastusel –
liikuge lähemale või
kontrollige soojendi kaitsetÜ:patarei on tühjenemas −
vahetage patarei
Kaugjuhtimissüsteemi (tüüp B)
õpetamine
Konfigureerida saab ka kuni neli täiendavat kaugjuhtimispulti.
Täiendavate õpetamisprotsesside
ajal kustutatakse iga kord vanim
saatja.

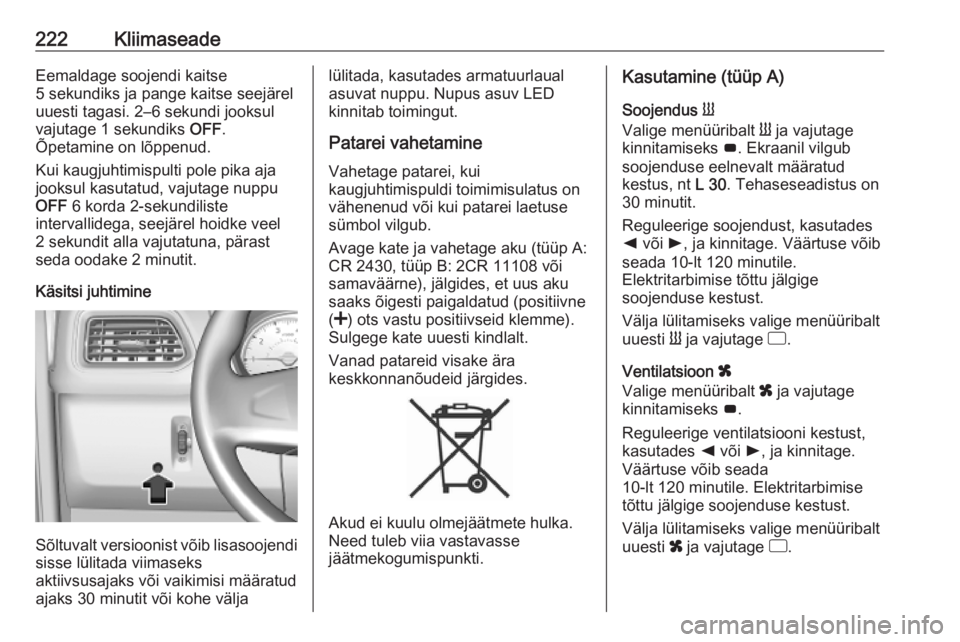

222KliimaseadeEemaldage soojendi kaitse
5 sekundiks ja pange kaitse seejärel
uuesti tagasi. 2–6 sekundi jooksul
vajutage 1 sekundiks OFF.
Õpetamine on lõppenud.
Kui kaugjuhtimispulti pole pika aja
jooksul kasutatud, vajutage nuppu
OFF 6 korda 2-sekundiliste
intervallidega, seejärel hoidke veel
2 sekundit alla vajutatuna, pärast
seda oodake 2 minutit.
Käsitsi juhtimine
Sõltuvalt versioonist võib lisasoojendi sisse lülitada viimaseks
aktiivsusajaks või vaikimisi määratud
ajaks 30 minutit või kohe välja
lülitada, kasutades armatuurlaual
asuvat nuppu. Nupus asuv LED
kinnitab toimingut.
Patarei vahetamine Vahetage patarei, kui
kaugjuhtimispuldi toimimisulatus on
vähenenud või kui patarei laetuse
sümbol vilgub.
Avage kate ja vahetage aku (tüüp A:
CR 2430, tüüp B: 2CR 11108 või
samaväärne), jälgides, et uus aku
saaks õigesti paigaldatud (positiivne
( < ) ots vastu positiivseid klemme).
Sulgege kate uuesti kindlalt.
Vanad patareid visake ära
keskkonnanõudeid järgides.
Akud ei kuulu olmejäätmete hulka.
Need tuleb viia vastavasse
jäätmekogumispunkti.
Kasutamine (tüüp A)
Soojendus Y
Valige menüüribalt Y ja vajutage
kinnitamiseks G. Ekraanil vilgub
soojenduse eelnevalt määratud
kestus, nt L 30. Tehaseseadistus on
30 minutit.
Reguleerige soojendust, kasutades
k või l, ja kinnitage. Väärtuse võib
seada 10-lt 120 minutile.
Elektritarbimise tõttu jälgige
soojenduse kestust.
Välja lülitamiseks valige menüüribalt
uuesti Y ja vajutage d.
Ventilatsioon x
Valige menüüribalt x ja vajutage
kinnitamiseks G.
Reguleerige ventilatsiooni kestust, kasutades k või l, ja kinnitage.
Väärtuse võib seada
10-lt 120 minutile. Elektritarbimise tõttu jälgige soojenduse kestust.
Välja lülitamiseks valige menüüribalt
uuesti x ja vajutage d.

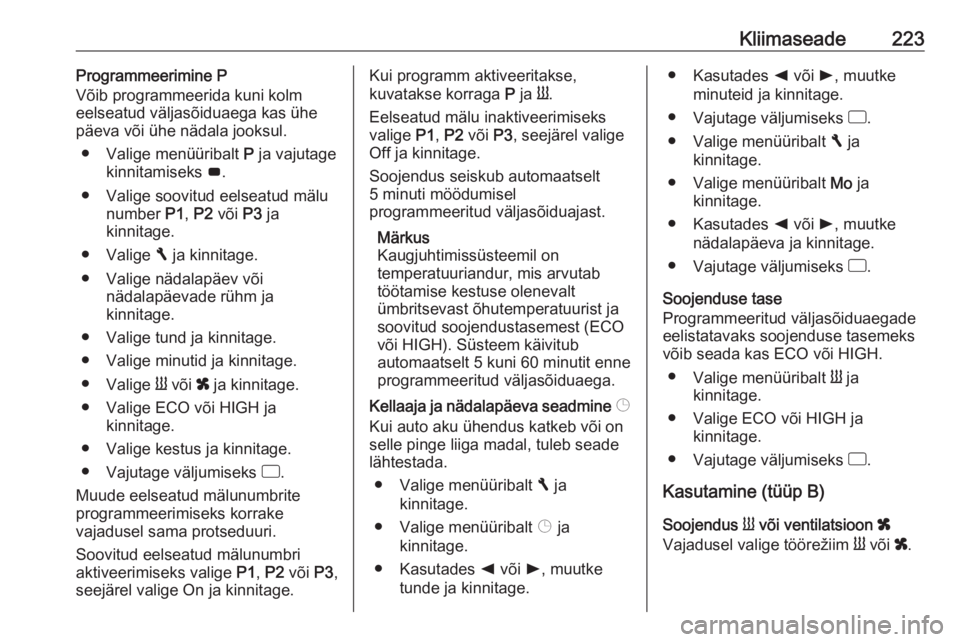

Kliimaseade223Programmeerimine P
Võib programmeerida kuni kolm
eelseatud väljasõiduaega kas ühe
päeva või ühe nädala jooksul.
● Valige menüüribalt P ja vajutage
kinnitamiseks G.
● Valige soovitud eelseatud mälu number P1, P2 või P3 ja
kinnitage.
● Valige F ja kinnitage.
● Valige nädalapäev või nädalapäevade rühm ja
kinnitage.
● Valige tund ja kinnitage.
● Valige minutid ja kinnitage.
● Valige Y või x ja kinnitage.
● Valige ECO või HIGH ja kinnitage.
● Valige kestus ja kinnitage.
● Vajutage väljumiseks d.
Muude eelseatud mälunumbrite
programmeerimiseks korrake
vajadusel sama protseduuri.
Soovitud eelseatud mälunumbri
aktiveerimiseks valige P1, P2 või P3,
seejärel valige On ja kinnitage.Kui programm aktiveeritakse,
kuvatakse korraga P ja Y.
Eelseatud mälu inaktiveerimiseks
valige P1, P2 või P3, seejärel valige
Off ja kinnitage.
Soojendus seiskub automaatselt
5 minuti möödumisel
programmeeritud väljasõiduajast.
Märkus
Kaugjuhtimissüsteemil on
temperatuuriandur, mis arvutab
töötamise kestuse olenevalt
ümbritsevast õhutemperatuurist ja
soovitud soojendustasemest (ECO või HIGH). Süsteem käivitub
automaatselt 5 kuni 60 minutit enne
programmeeritud väljasõiduaega.
Kellaaja ja nädalapäeva seadmine Þ
Kui auto aku ühendus katkeb või on selle pinge liiga madal, tuleb seade
lähtestada.
● Valige menüüribalt F ja
kinnitage.
● Valige menüüribalt Þ ja
kinnitage.
● Kasutades k või l, muutke
tunde ja kinnitage.● Kasutades k või l, muutke
minuteid ja kinnitage.
● Vajutage väljumiseks d.
● Valige menüüribalt F ja
kinnitage.
● Valige menüüribalt Mo ja
kinnitage.
● Kasutades k või l, muutke
nädalapäeva ja kinnitage.
● Vajutage väljumiseks d.
Soojenduse tase
Programmeeritud väljasõiduaegade
eelistatavaks soojenduse tasemeks
võib seada kas ECO või HIGH.
● Valige menüüribalt Y ja
kinnitage.
● Valige ECO või HIGH ja kinnitage.
● Vajutage väljumiseks d.

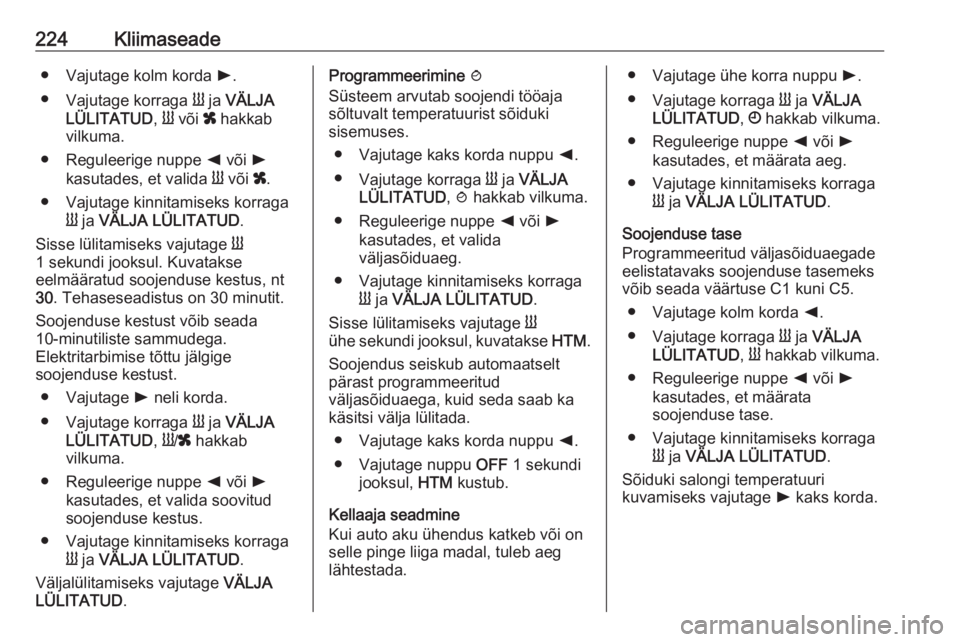

Kasutamine (tüüp B)
Soojendus Y või ventilatsioon x
Vajadusel valige töörežiim Y või x.

224Kliimaseade● Vajutage kolm korda l.
● Vajutage korraga Y ja VÄLJA
LÜLITATUD , Y või x hakkab
vilkuma.
● Reguleerige nuppe k või l
kasutades, et valida Y või x.
● Vajutage kinnitamiseks korraga Y ja VÄLJA LÜLITATUD .
Sisse lülitamiseks vajutage Y
1 sekundi jooksul. Kuvatakse
eelmääratud soojenduse kestus, nt
30 . Tehaseseadistus on 30 minutit.
Soojenduse kestust võib seada
10-minutiliste sammudega.
Elektritarbimise tõttu jälgige
soojenduse kestust.
● Vajutage l neli korda.
● Vajutage korraga Y ja VÄLJA
LÜLITATUD , Y /x hakkab
vilkuma.
● Reguleerige nuppe k või l
kasutades, et valida soovitud
soojenduse kestus.
● Vajutage kinnitamiseks korraga Y ja VÄLJA LÜLITATUD .
Väljalülitamiseks vajutage VÄLJA
LÜLITATUD .Programmeerimine y
Süsteem arvutab soojendi tööaja
sõltuvalt temperatuurist sõiduki
sisemuses.
● Vajutage kaks korda nuppu k.
● Vajutage korraga Y ja VÄLJA
LÜLITATUD , y hakkab vilkuma.
● Reguleerige nuppe k või l
kasutades, et valida
väljasõiduaeg.
● Vajutage kinnitamiseks korraga Y ja VÄLJA LÜLITATUD .
Sisse lülitamiseks vajutage Y
ühe sekundi jooksul, kuvatakse HTM.
Soojendus seiskub automaatselt
pärast programmeeritud
väljasõiduaega, kuid seda saab ka
käsitsi välja lülitada.
● Vajutage kaks korda nuppu k.
● Vajutage nuppu OFF 1 sekundi
jooksul, HTM kustub.
Kellaaja seadmine
Kui auto aku ühendus katkeb või on
selle pinge liiga madal, tuleb aeg
lähtestada.● Vajutage ühe korra nuppu l.
● Vajutage korraga Y ja VÄLJA
LÜLITATUD , Ö hakkab vilkuma.
● Reguleerige nuppe k või l
kasutades, et määrata aeg.
● Vajutage kinnitamiseks korraga Y ja VÄLJA LÜLITATUD .
Soojenduse tase
Programmeeritud väljasõiduaegade
eelistatavaks soojenduse tasemeks
võib seada väärtuse C1 kuni C5.
● Vajutage kolm korda k.
● Vajutage korraga Y ja VÄLJA
LÜLITATUD , Y hakkab vilkuma.
● Reguleerige nuppe k või l
kasutades, et määrata
soojenduse tase.
● Vajutage kinnitamiseks korraga Y ja VÄLJA LÜLITATUD .
Sõiduki salongi temperatuuri
kuvamiseks vajutage l kaks korda.

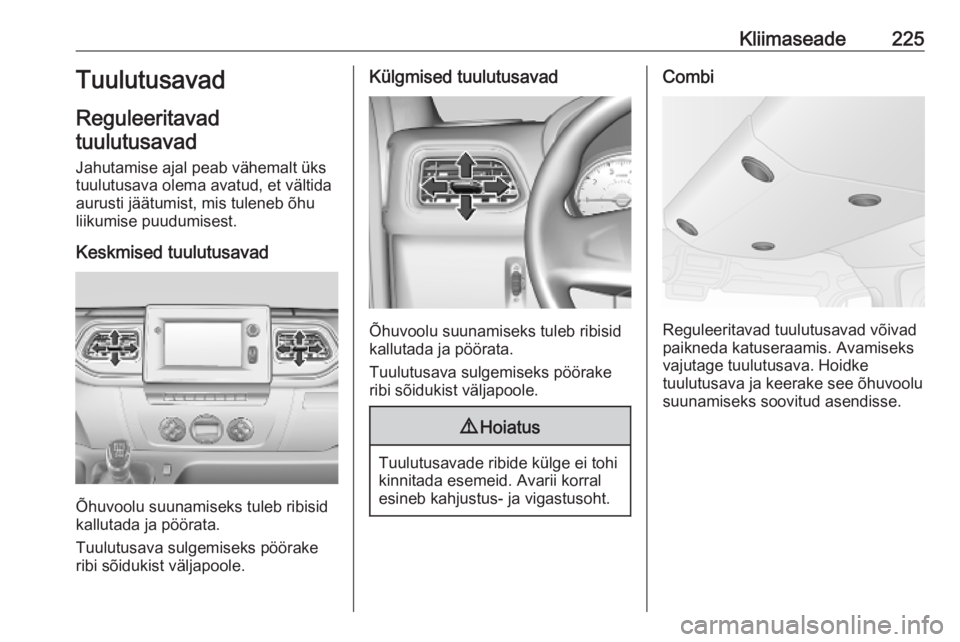

Kliimaseade225Tuulutusavad
Reguleeritavad
tuulutusavad
Jahutamise ajal peab vähemalt üks
tuulutusava olema avatud, et vältida
aurusti jäätumist, mis tuleneb õhu
liikumise puudumisest.
Keskmised tuulutusavad
Õhuvoolu suunamiseks tuleb ribisid
kallutada ja pöörata.
Tuulutusava sulgemiseks pöörake
ribi sõidukist väljapoole.
Külgmised tuulutusavad
Õhuvoolu suunamiseks tuleb ribisid
kallutada ja pöörata.
Tuulutusava sulgemiseks pöörake
ribi sõidukist väljapoole.
9 Hoiatus
Tuulutusavade ribide külge ei tohi
kinnitada esemeid. Avarii korral
esineb kahjustus- ja vigastusoht.
Combi
Reguleeritavad tuulutusavad võivad
paikneda katuseraamis. Avamiseks vajutage tuulutusava. Hoidke
tuulutusava ja keerake see õhuvoolu
suunamiseks soovitud asendisse.

226KliimaseadeBuss
Reguleeritavad tuulutusavad võivad
paikneda istmete kohal
katuseraamis. Keerake regulaatorit
vastavale istmele suunatud õhuvoolu
suurendamiseks / vähendamiseks.
Fikseeritud tuulutusavad
Täiendavad tuulutusavad asuvad
esiklaasi ja külgakende all ning
jalaruumis.
Kindalaeka jahuti
Kliimaseadmesüsteemiga on
võimalik jahutada ka kindalaeka sisu.
Hooldamine
Õhuvõtt
Mootoriruumis esiklaasi ees paiknev
õhu sisselaskeava peab olema õhu
sissepääsu võimaldamiseks vaba.
Eemaldada puulehed, mustus ja lumi.
Kliimaseadme tavapärane
töörežiim
Sõltumata ilmast või aastaajast tuleb jahutus püsivalt tõhusa töötamise
tagamiseks üks kord kuus mõneks
minutiks sisse lülitada. Madala
välistemperatuuri korral ei ole
võimalik jahutust kasutada.
Hooldus Jahutuse optimaalseks töötamiseks
soovitatakse kliimaseadet kontrollida
igal aastal, esimest korda siis, kui
sõiduki algsest registreerimisest on
möödunud 3 aastat. Kontroll hõlmab:
● tööomaduste ja rõhu kontrollimine
● soojenduse talitlus
● lekete kontrollimine
● ajamirihmade kontrollimine
● kondensaatori ja aurusti torustiku
puhastamine
● jõudluse kontrollimine

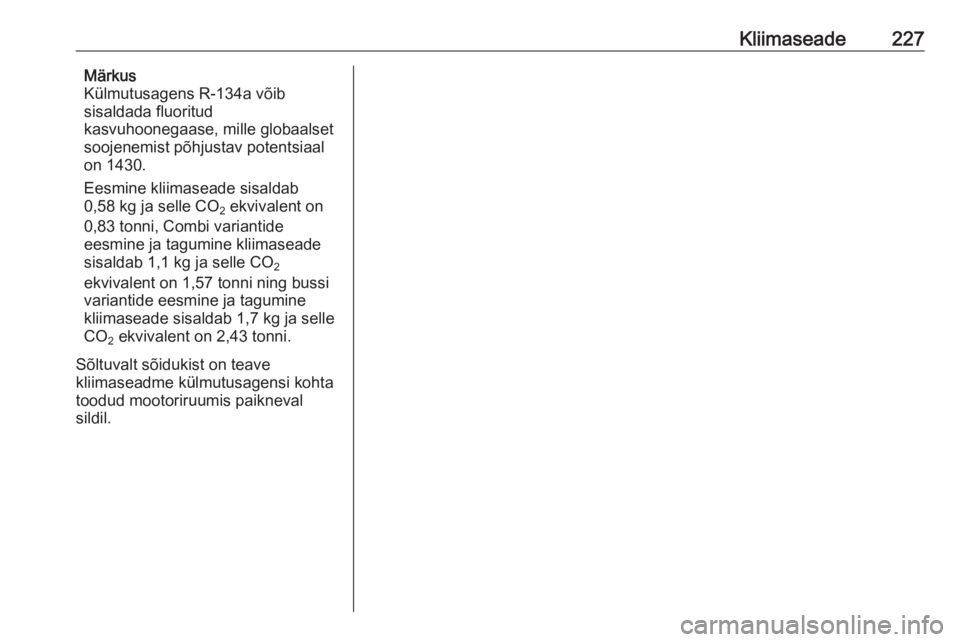

Kliimaseade227Märkus
Külmutusagens R-134a võib
sisaldada fluoritud
kasvuhoonegaase, mille globaalset soojenemist põhjustav potentsiaal
on 1430.
Eesmine kliimaseade sisaldab
0,58 kg ja selle CO 2 ekvivalent on
0,83 tonni, Combi variantide
eesmine ja tagumine kliimaseade
sisaldab 1,1 kg ja selle CO 2
ekvivalent on 1,57 tonni ning bussi
variantide eesmine ja tagumine
kliimaseade sisaldab 1,7 kg ja selle
CO 2 ekvivalent on 2,43 tonni.
Sõltuvalt sõidukist on teave
kliimaseadme külmutusagensi kohta
toodud mootoriruumis paikneval
sildil.

228Sõitmine ja töörežiimSõitmine ja
töörežiimNõuandeid sõitmiseks ...............229
Ökonoomne sõidustiil ..............229
Sõiduki juhtimine .....................229
Roolimine ................................ 229
Käivitamine ja kasutamine .........230
Uue sõiduki sissesõitmine .......230
Süütevõtme asendid ................230
Mootori käivitamine .................231
Tühikäigupöörete reguleerimine .......................... 232
Kütuseetteande katkestamine sisselülitatud käiguga
aeglustamisel ......................... 232
Peatumis-/käivitamissüsteem ..232
Parkimine ................................ 235
Pneumovedrustus ...................235
Mootori heitgaas ........................238
Diislikütuse tahkete osakeste filter ......................................... 238
Katalüüsmuundur ....................238
AdBlue ..................................... 239
Käsilülituskäigukast ...................245Poolautomaatne käigukast ........245
Käigukasti näidik .....................245
Mootori käivitamine .................246
Käigukang ............................... 246
Käsilülitusrežiim .......................247
Elektroonilised sõiduprogrammid .................... 248
Rike ......................................... 248
Elektritoite katkestus ...............248
Pidurid ........................................ 249
ABS pidurisüsteem ..................249
Seisupidur ............................... 249
Pidurivõimendi ......................... 250
Tõusul paigaltvõtu abisüsteem 250
Sõidu kontrollüksus ...................251
Veojõukontrollisüsteem ...........251
Elektrooniline stabiilsuskontroll .....................252
Piiratud libisemisega tagasild ..253
Juhi abisüsteemid ......................254
Püsikiiruse regulaator ..............254
Kiiruspiirang ............................. 256
Aktiivne hädaolukorras pidurdamine ............................ 257
Parkimisabi .............................. 259
Külgmise pimeda nurga alarm . 261
Tahavaatekaamera .................263
Sõidurajalt kõrvalekaldumise hoiatussüsteem ......................265Kütus.......................................... 266
Diiselmootori kütus ..................266
Tankimine ................................ 267
Haagise haakeseadis ................269
Üldinfo ..................................... 269
Sõiduomadused ja nõuanded haagise vedamiseks ...............269
Haagise pukseerimine .............269
Haakeseadis ............................ 270
Haagise stabiilsusabi ...............270
Lisafunktsioonid .........................270
Käitusvõll ................................. 270
