OPEL VIVARO B 2014.5 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2014.5, Model line: VIVARO B, Model: OPEL VIVARO B 2014.5Pages: 199, PDF Dimensioni: 4.26 MB
Page 51 of 199
Sedili, sistemi di sicurezza49
Sollevare e piegare il gruppo sedile in
avanti finché si innesta in posizione in avanti ripiegata.
Bloccare il sedile in posizione pre‐ mendo i supporti posteriori ed accer‐
tarsi che siano inseriti.Attenzione
Per motivi di sicurezza non posi‐
zionare carichi sui sedili posteriori
ripiegati.
Quando si fa ritornare il gruppo sedile
in posizione originaria, tirare le barre
di bloccaggio, abbassare con cautela il gruppo sedile ed accertarsi che i
supporti posteriori siano posizionati e fissati correttamente. Sollevare lo
schienale e, se necessario, sostituire
i poggiatesta.
Sedili posteriori smontabili In alcuni varianti, la superficie del
vano di carico può essere aumentata
smontando i sedili posteriori.Per sganciare i sedili, premere e por‐
tare avanti i fermi sui supporti destro
e sinistro del sedile.
Con i fermi sollevati, spingere tutto il
sedile all'indietro sganciandolo dai
punti di ancoraggio del pavimento.
Ora il sedile può essere rimosso.
Estrarre il sedile esclusivamente dalla porta scorrevole.9 Avvertenza
I sedili smontabili sono pesanti!
Non rimuoverli da soli.
Durante il montaggio dei sedili,
controllare che essi siano in posi‐
zione corretta sui punti di ancorag‐ gio e che i fermi di fissaggio sianototalmente innestati.

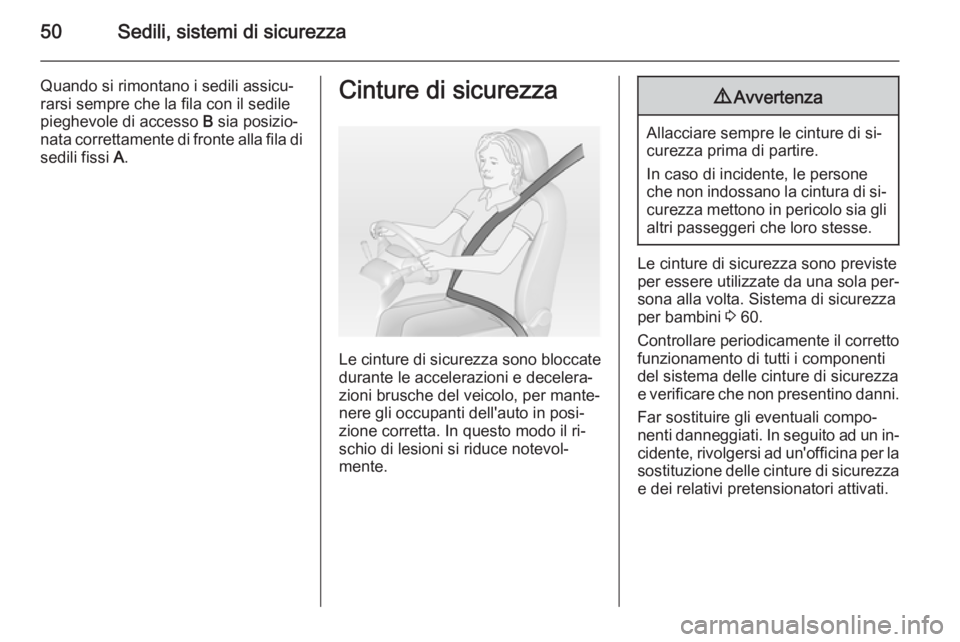

Page 52 of 199
50Sedili, sistemi di sicurezza
Quando si rimontano i sedili assicu‐
rarsi sempre che la fila con il sedile
pieghevole di accesso B sia posizio‐
nata correttamente di fronte alla fila di
sedili fissi A.Cinture di sicurezza
Le cinture di sicurezza sono bloccate
durante le accelerazioni e decelera‐
zioni brusche del veicolo, per mante‐
nere gli occupanti dell'auto in posi‐
zione corretta. In questo modo il ri‐
schio di lesioni si riduce notevol‐ mente.
9 Avvertenza
Allacciare sempre le cinture di si‐
curezza prima di partire.
In caso di incidente, le persone
che non indossano la cintura di si‐
curezza mettono in pericolo sia gli altri passeggeri che loro stesse.
Le cinture di sicurezza sono previste
per essere utilizzate da una sola per‐
sona alla volta. Sistema di sicurezza
per bambini 3 60.
Controllare periodicamente il corretto funzionamento di tutti i componenti
del sistema delle cinture di sicurezza
e verificare che non presentino danni.
Far sostituire gli eventuali compo‐
nenti danneggiati. In seguito ad un in‐
cidente, rivolgersi ad un'officina per la sostituzione delle cinture di sicurezza
e dei relativi pretensionatori attivati.

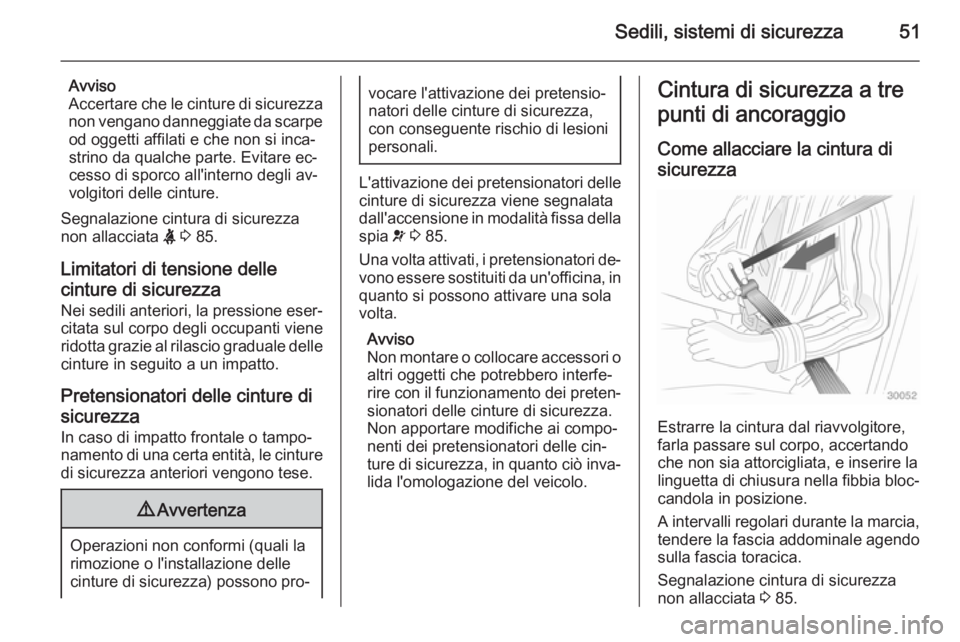

Page 53 of 199
Sedili, sistemi di sicurezza51
Avviso
Accertare che le cinture di sicurezza non vengano danneggiate da scarpeod oggetti affilati e che non si inca‐
strino da qualche parte. Evitare ec‐
cesso di sporco all'interno degli av‐
volgitori delle cinture.
Segnalazione cintura di sicurezza
non allacciata X 3 85.
Limitatori di tensione delle
cinture di sicurezza
Nei sedili anteriori, la pressione eser‐ citata sul corpo degli occupanti viene
ridotta grazie al rilascio graduale delle
cinture in seguito a un impatto.
Pretensionatori delle cinture disicurezza
In caso di impatto frontale o tampo‐
namento di una certa entità, le cinture
di sicurezza anteriori vengono tese.9 Avvertenza
Operazioni non conformi (quali la
rimozione o l'installazione delle
cinture di sicurezza) possono pro‐
vocare l'attivazione dei pretensio‐
natori delle cinture di sicurezza,
con conseguente rischio di lesioni
personali.
L'attivazione dei pretensionatori delle cinture di sicurezza viene segnalata
dall'accensione in modalità fissa della
spia v 3 85.
Una volta attivati, i pretensionatori de‐ vono essere sostituiti da un'officina, in
quanto si possono attivare una sola
volta.
Avviso
Non montare o collocare accessori o
altri oggetti che potrebbero interfe‐
rire con il funzionamento dei preten‐
sionatori delle cinture di sicurezza.
Non apportare modifiche ai compo‐
nenti dei pretensionatori delle cin‐
ture di sicurezza, in quanto ciò inva‐ lida l'omologazione del veicolo.
Cintura di sicurezza a tre
punti di ancoraggio
Come allacciare la cintura di sicurezza
Estrarre la cintura dal riavvolgitore,
farla passare sul corpo, accertando
che non sia attorcigliata, e inserire la
linguetta di chiusura nella fibbia bloc‐
candola in posizione.
A intervalli regolari durante la marcia,
tendere la fascia addominale agendo sulla fascia toracica.
Segnalazione cintura di sicurezza
non allacciata 3 85.

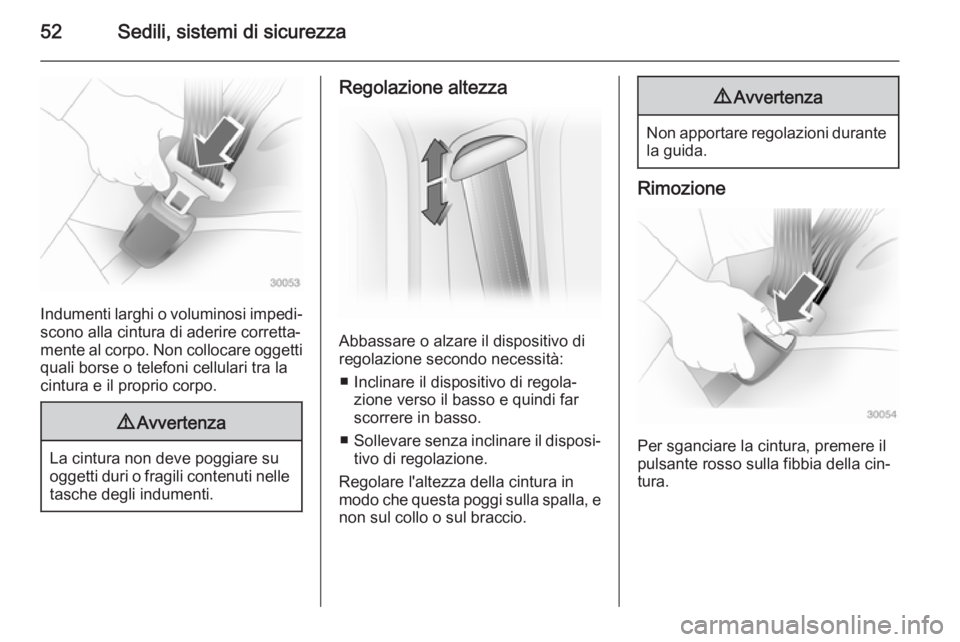

Page 54 of 199
52Sedili, sistemi di sicurezza
Indumenti larghi o voluminosi impedi‐scono alla cintura di aderire corretta‐
mente al corpo. Non collocare oggetti
quali borse o telefoni cellulari tra la
cintura e il proprio corpo.
9 Avvertenza
La cintura non deve poggiare su
oggetti duri o fragili contenuti nelle tasche degli indumenti.
Regolazione altezza
Abbassare o alzare il dispositivo di
regolazione secondo necessità:
■ Inclinare il dispositivo di regola‐ zione verso il basso e quindi far
scorrere in basso.
■ Sollevare senza inclinare il disposi‐
tivo di regolazione.
Regolare l'altezza della cintura in
modo che questa poggi sulla spalla, e
non sul collo o sul braccio.
9 Avvertenza
Non apportare regolazioni durante
la guida.
Rimozione
Per sganciare la cintura, premere il
pulsante rosso sulla fibbia della cin‐
tura.

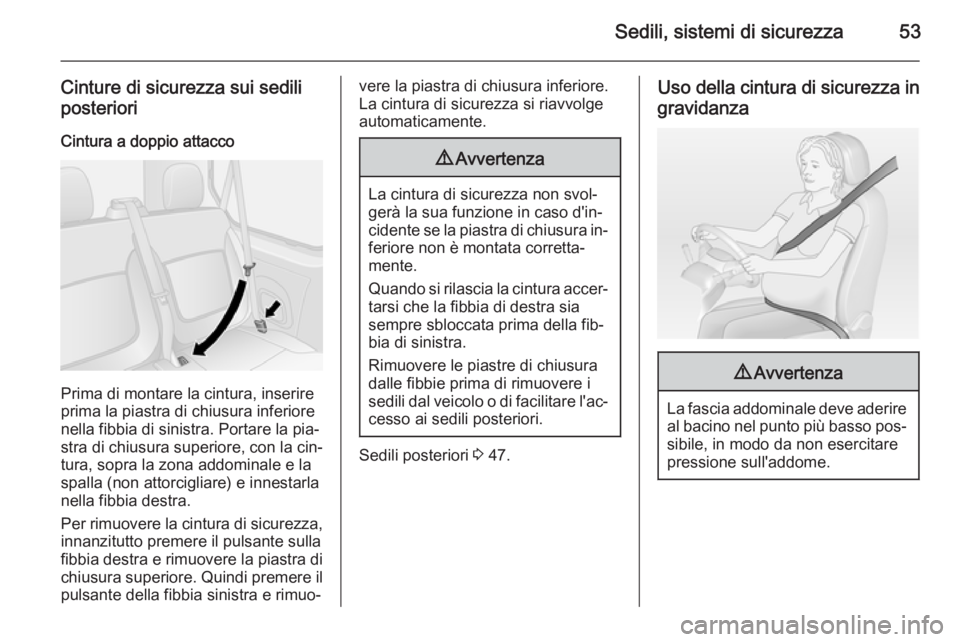

Page 55 of 199
Sedili, sistemi di sicurezza53
Cinture di sicurezza sui sedili
posteriori
Cintura a doppio attacco
Prima di montare la cintura, inserire
prima la piastra di chiusura inferiore
nella fibbia di sinistra. Portare la pia‐
stra di chiusura superiore, con la cin‐
tura, sopra la zona addominale e la
spalla (non attorcigliare) e innestarla
nella fibbia destra.
Per rimuovere la cintura di sicurezza, innanzitutto premere il pulsante sulla
fibbia destra e rimuovere la piastra di
chiusura superiore. Quindi premere il
pulsante della fibbia sinistra e rimuo‐
vere la piastra di chiusura inferiore.
La cintura di sicurezza si riavvolge
automaticamente.9 Avvertenza
La cintura di sicurezza non svol‐
gerà la sua funzione in caso d'in‐
cidente se la piastra di chiusura in‐ feriore non è montata corretta‐
mente.
Quando si rilascia la cintura accer‐ tarsi che la fibbia di destra sia
sempre sbloccata prima della fib‐
bia di sinistra.
Rimuovere le piastre di chiusura
dalle fibbie prima di rimuovere i
sedili dal veicolo o di facilitare l'ac‐
cesso ai sedili posteriori.
Sedili posteriori 3 47.
Uso della cintura di sicurezza in
gravidanza9 Avvertenza
La fascia addominale deve aderire
al bacino nel punto più basso pos‐
sibile, in modo da non esercitare
pressione sull'addome.

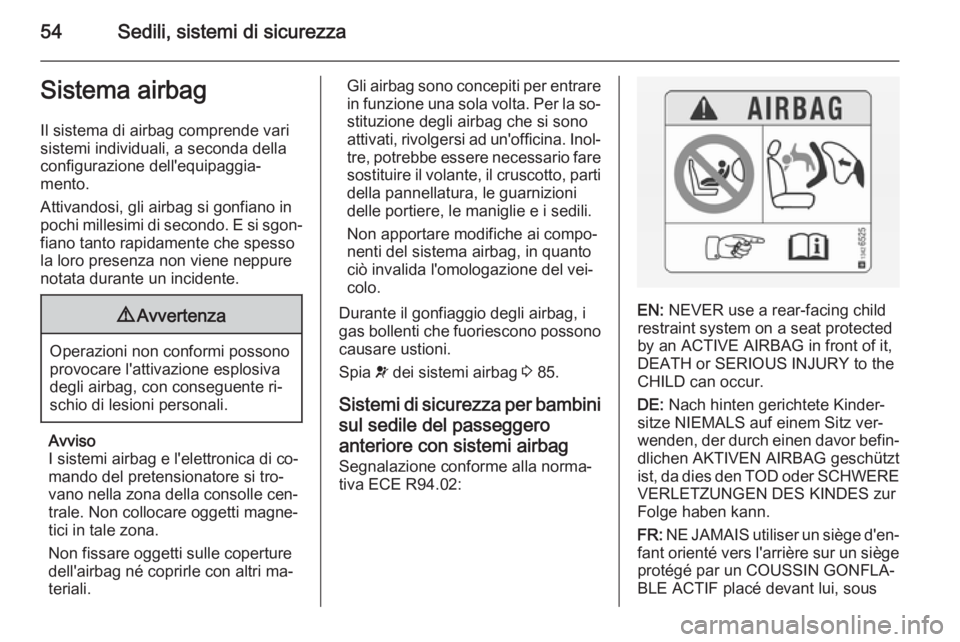

Page 56 of 199
54Sedili, sistemi di sicurezzaSistema airbagIl sistema di airbag comprende vari
sistemi individuali, a seconda della
configurazione dell'equipaggia‐
mento.
Attivandosi, gli airbag si gonfiano in
pochi millesimi di secondo. E si sgon‐
fiano tanto rapidamente che spesso
la loro presenza non viene neppure
notata durante un incidente.9 Avvertenza
Operazioni non conformi possono
provocare l'attivazione esplosiva
degli airbag, con conseguente ri‐
schio di lesioni personali.
Avviso
I sistemi airbag e l'elettronica di co‐
mando del pretensionatore si tro‐
vano nella zona della consolle cen‐
trale. Non collocare oggetti magne‐
tici in tale zona.
Non fissare oggetti sulle coperture dell'airbag né coprirle con altri ma‐
teriali.
Gli airbag sono concepiti per entrare
in funzione una sola volta. Per la so‐ stituzione degli airbag che si sono
attivati, rivolgersi ad un'officina. Inol‐
tre, potrebbe essere necessario fare sostituire il volante, il cruscotto, parti
della pannellatura, le guarnizioni
delle portiere, le maniglie e i sedili.
Non apportare modifiche ai compo‐
nenti del sistema airbag, in quanto ciò invalida l'omologazione del vei‐
colo.
Durante il gonfiaggio degli airbag, i
gas bollenti che fuoriescono possono causare ustioni.
Spia v dei sistemi airbag 3 85.
Sistemi di sicurezza per bambini
sul sedile del passeggero
anteriore con sistemi airbag Segnalazione conforme alla norma‐
tiva ECE R94.02:
EN: NEVER use a rear-facing child
restraint system on a seat protected
by an ACTIVE AIRBAG in front of it,
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz ver‐
wenden, der durch einen davor befin‐ dlichen AKTIVEN AIRBAG geschützt
ist, da dies den TOD oder SCHWERE
VERLETZUNGEN DES KINDES zur
Folge haben kann.
FR: NE JAMAIS utiliser un siège d'en‐
fant orienté vers l'arrière sur un siège protégé par un COUSSIN GONFLA‐
BLE ACTIF placé devant lui, sous

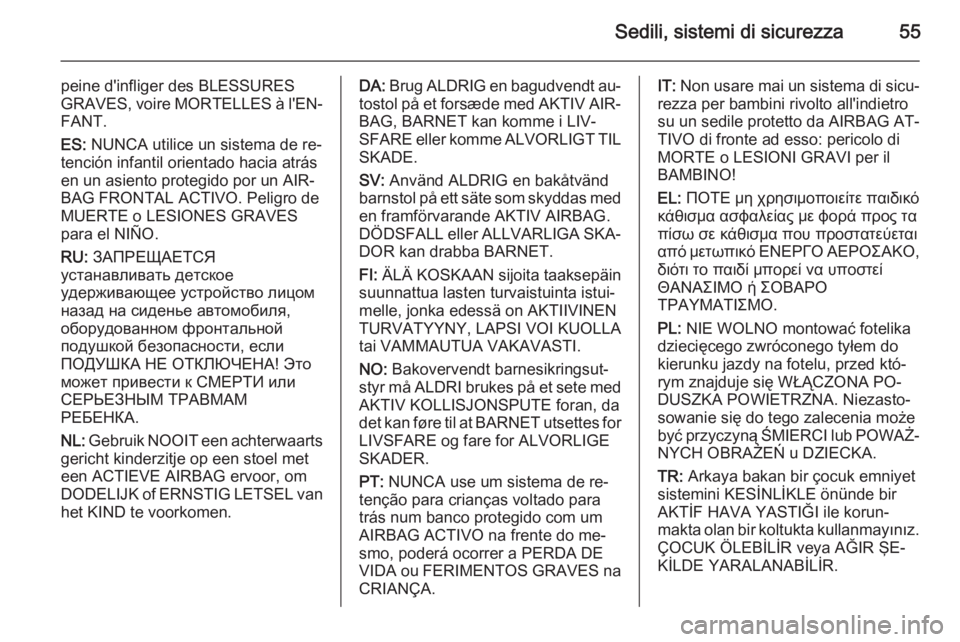

Page 57 of 199
Sedili, sistemi di sicurezza55
peine d'infliger des BLESSURES
GRAVES, voire MORTELLES à l'EN‐
FANT.
ES: NUNCA utilice un sistema de re‐
tención infantil orientado hacia atrás
en un asiento protegido por un AIR‐
BAG FRONTAL ACTIVO. Peligro de
MUERTE o LESIONES GRAVES
para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met
een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen.DA: Brug ALDRIG en bagudvendt au‐
tostol på et forsæde med AKTIV AIR‐ BAG, BARNET kan komme i LIV‐
SFARE eller komme ALVORLIGT TIL SKADE.
SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA SKA‐
DOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikringsut‐
styr må ALDRI brukes på et sete med
AKTIV KOLLISJONSPUTE foran, da
det kan føre til at BARNET utsettes for LIVSFARE og fare for ALVORLIGE
SKADER.
PT: NUNCA use um sistema de re‐
tenção para crianças voltado para
trás num banco protegido com um
AIRBAG ACTIVO na frente do me‐
smo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na CRIANÇA.IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG AT‐
TIVO di fronte ad esso: pericolo di
MORTE o LESIONI GRAVI per il
BAMBINO!
EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα
πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ, διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed któ‐ rym znajduje się WŁĄCZONA PO‐
DUSZKA POWIETRZNA. Niezasto‐
sowanie się do tego zalecenia może
być przyczyną ŚMIERCI lub POWAŻ‐
NYCH OBRAŻEŃ u DZIECKA.
TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız.
ÇOCUK ÖLEBİLİR veya AĞIR ŞE‐
KİLDE YARALANABİLİR.

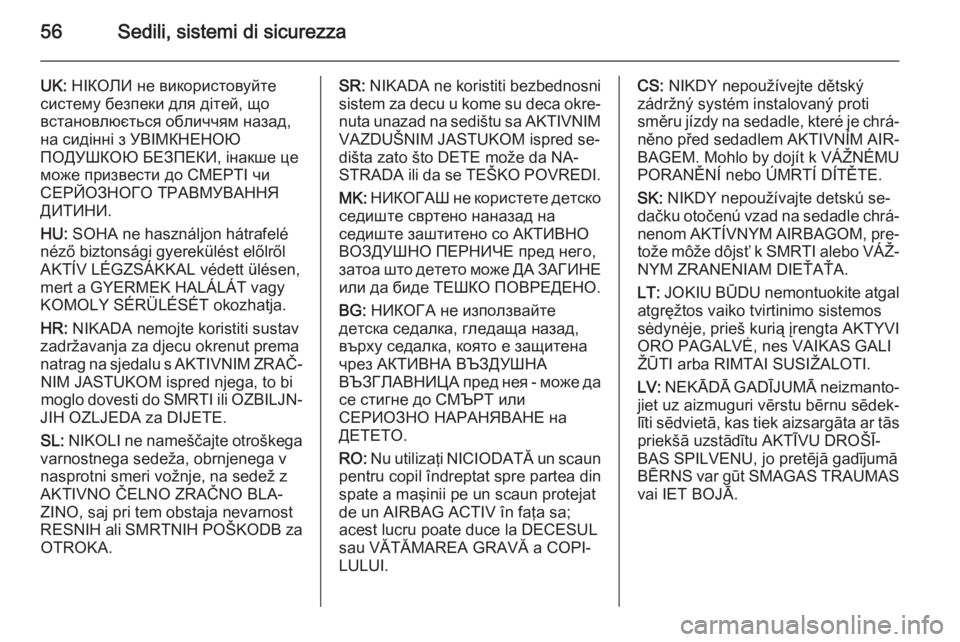

Page 58 of 199
56Sedili, sistemi di sicurezza
UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що встановлюється обличчям назад,
на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це
може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.
HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐ NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐
JIH OZLJEDA za DIJETE.
SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO BLA‐
ZINO, saj pri tem obstaja nevarnost
RESNIH ali SMRTNIH POŠKODB za OTROKA.SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐
nuta unazad na sedištu sa AKTIVNIM VAZDUŠNIM JASTUKOM ispred se‐
dišta zato što DETE može da NA‐
STRADA ili da se TEŠKO POVREDI.
MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО ВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да
се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.
RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐
něno před sedadlem AKTIVNÍM AIR‐
BAGEM. Mohlo by dojít k VÁŽNÉMU
PORANĚNÍ nebo ÚMRTÍ DÍTĚTE.
SK: NIKDY nepoužívajte detskú se‐
dačku otočenú vzad na sedadle chrá‐
nenom AKTÍVNYM AIRBAGOM, pre‐ tože môže dôjsť k SMRTI alebo VÁŽ‐
NYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēdek‐
līti sēdvietā, kas tiek aizsargāta ar tās
priekšā uzstādītu AKTĪVU DROŠĪ‐
BAS SPILVENU, jo pretējā gadījumā
BĒRNS var gūt SMAGAS TRAUMAS vai IET BOJĀ.
Page 59 of 199

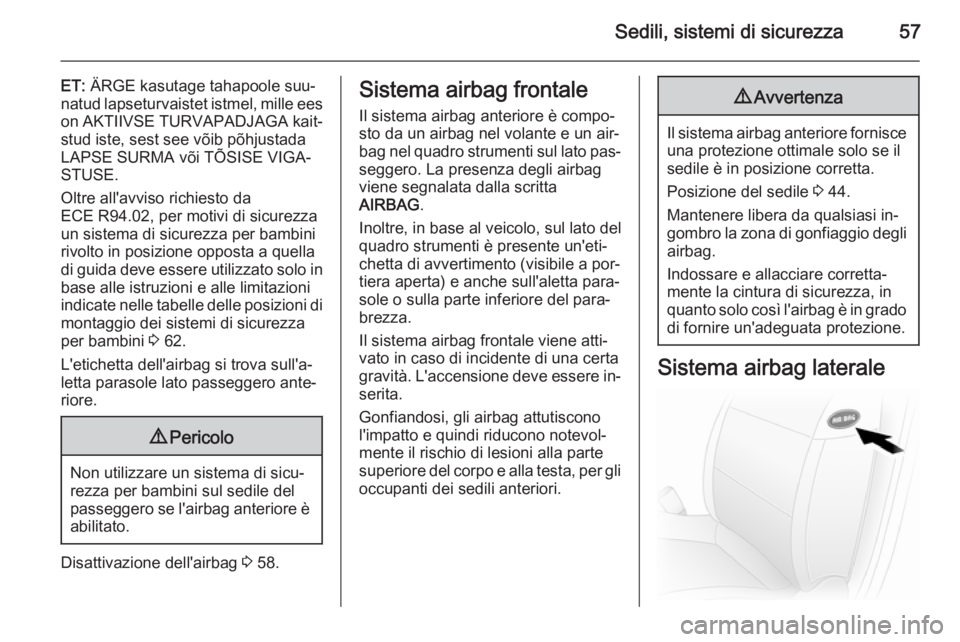

Sedili, sistemi di sicurezza57
ET: ÄRGE kasutage tahapoole suu‐
natud lapseturvaistet istmel, mille ees on AKTIIVSE TURVAPADJAGA kait‐
stud iste, sest see võib põhjustada
LAPSE SURMA või TÕSISE VIGA‐ STUSE.
Oltre all'avviso richiesto da
ECE R94.02, per motivi di sicurezza un sistema di sicurezza per bambini
rivolto in posizione opposta a quella
di guida deve essere utilizzato solo in base alle istruzioni e alle limitazioni
indicate nelle tabelle delle posizioni di montaggio dei sistemi di sicurezza
per bambini 3 62.
L'etichetta dell'airbag si trova sull'a‐
letta parasole lato passeggero ante‐
riore.9 Pericolo
Non utilizzare un sistema di sicu‐
rezza per bambini sul sedile del
passeggero se l'airbag anteriore è abilitato.
Disattivazione dell'airbag 3 58.
Sistema airbag frontale
Il sistema airbag anteriore è compo‐
sto da un airbag nel volante e un air‐
bag nel quadro strumenti sul lato pas‐
seggero. La presenza degli airbag
viene segnalata dalla scritta
AIRBAG .
Inoltre, in base al veicolo, sul lato del
quadro strumenti è presente un'eti‐
chetta di avvertimento (visibile a por‐
tiera aperta) e anche sull'aletta para‐
sole o sulla parte inferiore del para‐
brezza.
Il sistema airbag frontale viene atti‐
vato in caso di incidente di una certa
gravità. L'accensione deve essere in‐
serita.
Gonfiandosi, gli airbag attutiscono
l'impatto e quindi riducono notevol‐
mente il rischio di lesioni alla parte
superiore del corpo e alla testa, per gli
occupanti dei sedili anteriori.9 Avvertenza
Il sistema airbag anteriore fornisce
una protezione ottimale solo se il
sedile è in posizione corretta.
Posizione del sedile 3 44.
Mantenere libera da qualsiasi in‐ gombro la zona di gonfiaggio degli airbag.
Indossare e allacciare corretta‐
mente la cintura di sicurezza, in
quanto solo così l'airbag è in grado di fornire un'adeguata protezione.
Sistema airbag laterale
Page 60 of 199

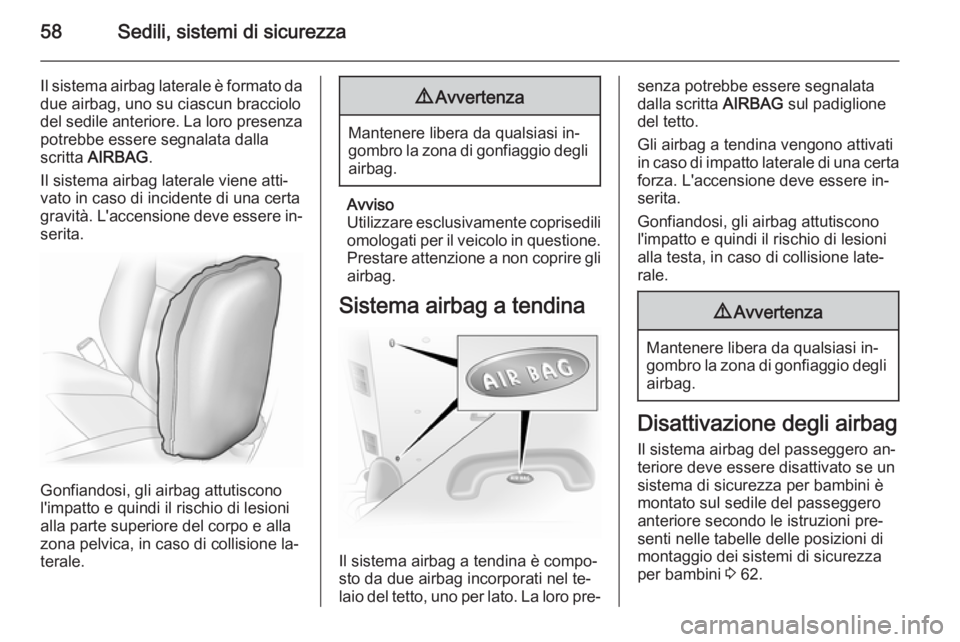

58Sedili, sistemi di sicurezza
Il sistema airbag laterale è formato da
due airbag, uno su ciascun bracciolo
del sedile anteriore. La loro presenza potrebbe essere segnalata dallascritta AIRBAG .
Il sistema airbag laterale viene atti‐
vato in caso di incidente di una certa
gravità. L'accensione deve essere in‐
serita.
Gonfiandosi, gli airbag attutiscono
l'impatto e quindi il rischio di lesioni
alla parte superiore del corpo e alla
zona pelvica, in caso di collisione la‐
terale.
9 Avvertenza
Mantenere libera da qualsiasi in‐
gombro la zona di gonfiaggio degli airbag.
Avviso
Utilizzare esclusivamente coprisedili omologati per il veicolo in questione. Prestare attenzione a non coprire gli
airbag.
Sistema airbag a tendina
Il sistema airbag a tendina è compo‐
sto da due airbag incorporati nel te‐
laio del tetto, uno per lato. La loro pre‐
senza potrebbe essere segnalata
dalla scritta AIRBAG sul padiglione
del tetto.
Gli airbag a tendina vengono attivati
in caso di impatto laterale di una certa forza. L'accensione deve essere in‐
serita.
Gonfiandosi, gli airbag attutiscono
l'impatto e quindi il rischio di lesioni
alla testa, in caso di collisione late‐
rale.9 Avvertenza
Mantenere libera da qualsiasi in‐
gombro la zona di gonfiaggio degli airbag.
Disattivazione degli airbag
Il sistema airbag del passeggero an‐
teriore deve essere disattivato se un
sistema di sicurezza per bambini è
montato sul sedile del passeggero
anteriore secondo le istruzioni pre‐
senti nelle tabelle delle posizioni di
montaggio dei sistemi di sicurezza
per bambini 3 62.
