OPEL VIVARO B 2014.5 Manuale di uso e manutenzione (in Italian)

Strumenti e comandi79

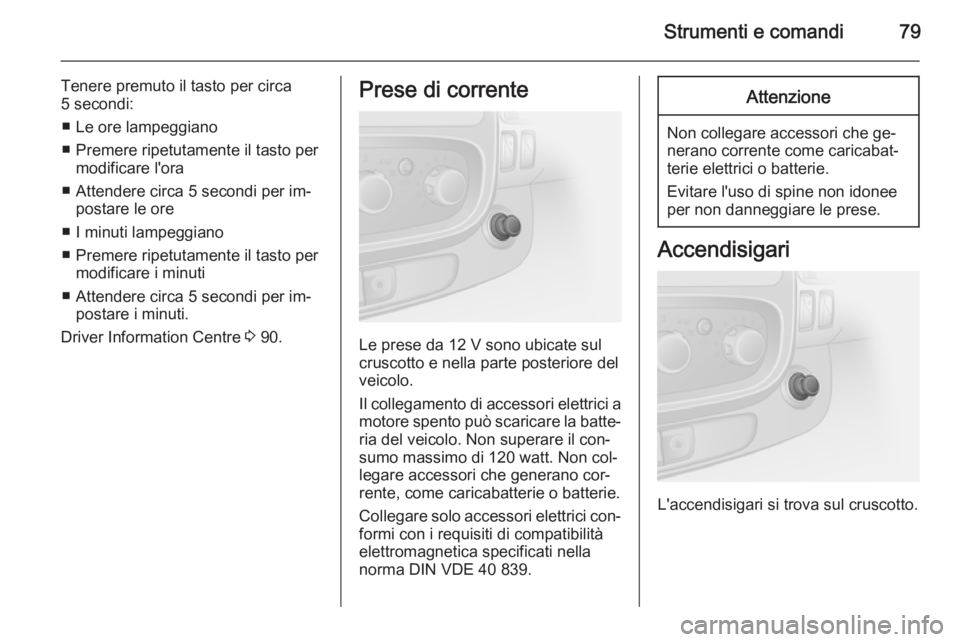

Tenere premuto il tasto per circa5 secondi:
■ Le ore lampeggiano
■ Premere ripetutamente il tasto per modificare l'ora
■ Attendere circa 5 secondi per im‐ postare le ore
■ I minuti lampeggiano
■ Premere ripetutamente il tasto per modificare i minuti
■ Attendere circa 5 secondi per im‐ postare i minuti.
Driver Information Centre 3 90.Prese di corrente
Le prese da 12 V sono ubicate sul
cruscotto e nella parte posteriore del
veicolo.
Il collegamento di accessori elettrici a
motore spento può scaricare la batte‐ ria del veicolo. Non superare il con‐
sumo massimo di 120 watt. Non col‐
legare accessori che generano cor‐ rente, come caricabatterie o batterie.
Collegare solo accessori elettrici con‐
formi con i requisiti di compatibilità
elettromagnetica specificati nella
norma DIN VDE 40 839.
Attenzione
Non collegare accessori che ge‐
nerano corrente come caricabat‐
terie elettrici o batterie.
Evitare l'uso di spine non idonee
per non danneggiare le prese.
Accendisigari
L'accendisigari si trova sul cruscotto.

80Strumenti e comandi

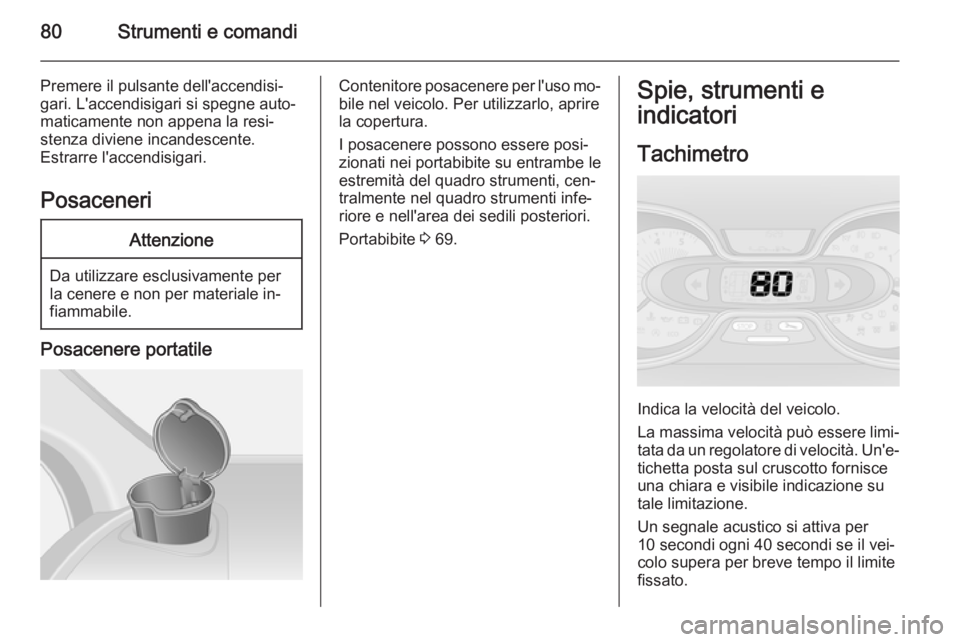

Premere il pulsante dell'accendisi‐
gari. L'accendisigari si spegne auto‐
maticamente non appena la resi‐
stenza diviene incandescente.
Estrarre l'accendisigari.
PosaceneriAttenzione
Da utilizzare esclusivamente per
la cenere e non per materiale in‐
fiammabile.
Posacenere portatile
Contenitore posacenere per l'uso mo‐
bile nel veicolo. Per utilizzarlo, aprire
la copertura.
I posacenere possono essere posi‐
zionati nei portabibite su entrambe le
estremità del quadro strumenti, cen‐
tralmente nel quadro strumenti infe‐
riore e nell'area dei sedili posteriori.
Portabibite 3 69.Spie, strumenti e
indicatori
Tachimetro
Indica la velocità del veicolo.
La massima velocità può essere limi‐
tata da un regolatore di velocità. Un'e‐ tichetta posta sul cruscotto fornisce
una chiara e visibile indicazione su
tale limitazione.
Un segnale acustico si attiva per
10 secondi ogni 40 secondi se il vei‐
colo supera per breve tempo il limite
fissato.

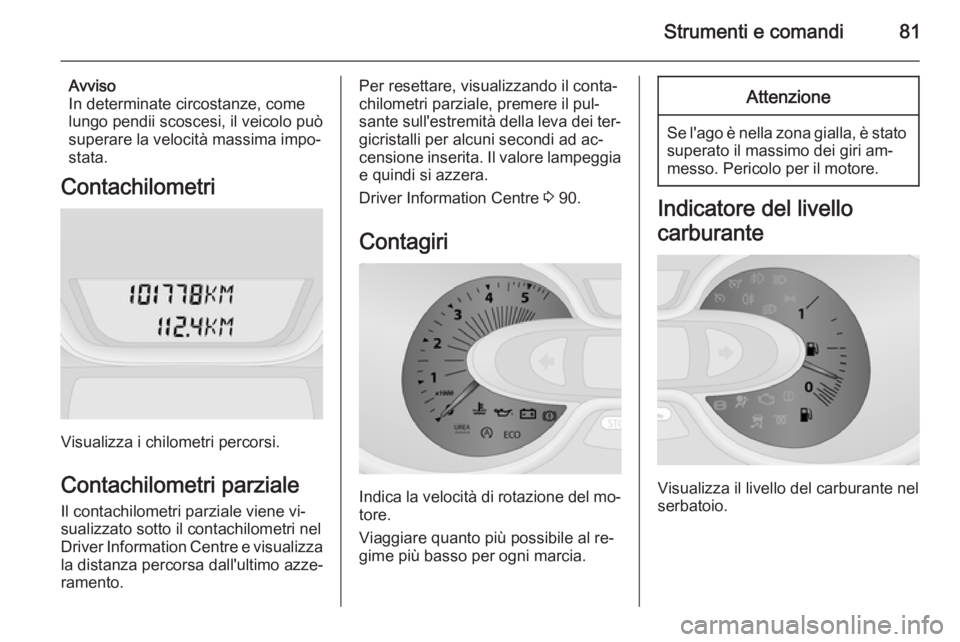

Strumenti e comandi81
Avviso
In determinate circostanze, come
lungo pendii scoscesi, il veicolo può
superare la velocità massima impo‐
stata.
Contachilometri
Visualizza i chilometri percorsi.
Contachilometri parziale Il contachilometri parziale viene vi‐
sualizzato sotto il contachilometri nel
Driver Information Centre e visualizza la distanza percorsa dall'ultimo azze‐
ramento.
Per resettare, visualizzando il conta‐
chilometri parziale, premere il pul‐
sante sull'estremità della leva dei ter‐ gicristalli per alcuni secondi ad ac‐
censione inserita. Il valore lampeggia
e quindi si azzera.
Driver Information Centre 3 90.
Contagiri
Indica la velocità di rotazione del mo‐
tore.
Viaggiare quanto più possibile al re‐
gime più basso per ogni marcia.
Attenzione
Se l'ago è nella zona gialla, è stato superato il massimo dei giri am‐
messo. Pericolo per il motore.
Indicatore del livello
carburante
Visualizza il livello del carburante nel
serbatoio.

82Strumenti e comandi

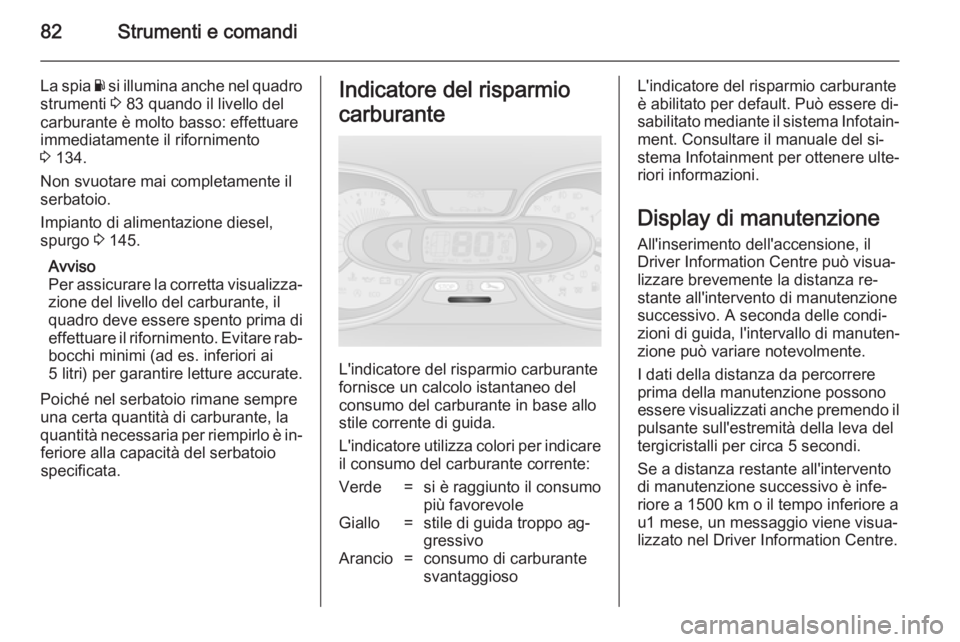

La spia Y si illumina anche nel quadro
strumenti 3 83 quando il livello del
carburante è molto basso: effettuare
immediatamente il rifornimento
3 134.
Non svuotare mai completamente il
serbatoio.
Impianto di alimentazione diesel,
spurgo 3 145.
Avviso
Per assicurare la corretta visualizza‐ zione del livello del carburante, il
quadro deve essere spento prima di
effettuare il rifornimento. Evitare rab‐
bocchi minimi (ad es. inferiori ai
5 litri) per garantire letture accurate.
Poiché nel serbatoio rimane sempre
una certa quantità di carburante, la
quantità necessaria per riempirlo è in‐ feriore alla capacità del serbatoiospecificata.Indicatore del risparmio
carburante
L'indicatore del risparmio carburante
fornisce un calcolo istantaneo del
consumo del carburante in base allo
stile corrente di guida.
L'indicatore utilizza colori per indicare il consumo del carburante corrente:
Verde=si è raggiunto il consumo
più favorevoleGiallo=stile di guida troppo ag‐
gressivoArancio=consumo di carburante
svantaggiosoL'indicatore del risparmio carburante
è abilitato per default. Può essere di‐
sabilitato mediante il sistema Infotain‐ ment. Consultare il manuale del si‐
stema Infotainment per ottenere ulte‐
riori informazioni.
Display di manutenzione All'inserimento dell'accensione, ilDriver Information Centre può visua‐
lizzare brevemente la distanza re‐
stante all'intervento di manutenzione
successivo. A seconda delle condi‐
zioni di guida, l'intervallo di manuten‐
zione può variare notevolmente.
I dati della distanza da percorrere
prima della manutenzione possono
essere visualizzati anche premendo il pulsante sull'estremità della leva del
tergicristalli per circa 5 secondi.
Se a distanza restante all'intervento
di manutenzione successivo è infe‐
riore a 1500 km o il tempo inferiore a
u1 mese, un messaggio viene visua‐
lizzato nel Driver Information Centre.

Strumenti e comandi83

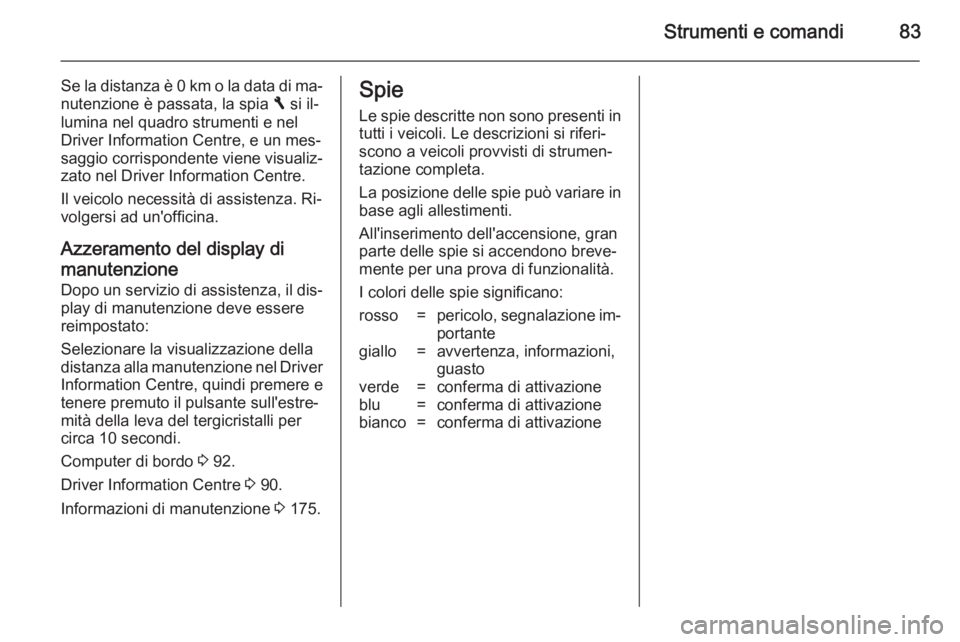

Se la distanza è 0 km o la data di ma‐
nutenzione è passata, la spia F si il‐
lumina nel quadro strumenti e nel
Driver Information Centre, e un mes‐
saggio corrispondente viene visualiz‐
zato nel Driver Information Centre.
Il veicolo necessità di assistenza. Ri‐
volgersi ad un'officina.
Azzeramento del display dimanutenzione
Dopo un servizio di assistenza, il dis‐
play di manutenzione deve essere
reimpostato:
Selezionare la visualizzazione della
distanza alla manutenzione nel Driver Information Centre, quindi premere e
tenere premuto il pulsante sull'estre‐
mità della leva del tergicristalli per
circa 10 secondi.
Computer di bordo 3 92.
Driver Information Centre 3 90.
Informazioni di manutenzione 3 175.Spie
Le spie descritte non sono presenti in
tutti i veicoli. Le descrizioni si riferi‐
scono a veicoli provvisti di strumen‐
tazione completa.
La posizione delle spie può variare in
base agli allestimenti.
All'inserimento dell'accensione, gran
parte delle spie si accendono breve‐
mente per una prova di funzionalità.
I colori delle spie significano:rosso=pericolo, segnalazione im‐ portantegiallo=avvertenza, informazioni,
guastoverde=conferma di attivazioneblu=conferma di attivazionebianco=conferma di attivazione

84Strumenti e comandi
Spie nel quadro strumenti

Strumenti e comandi85

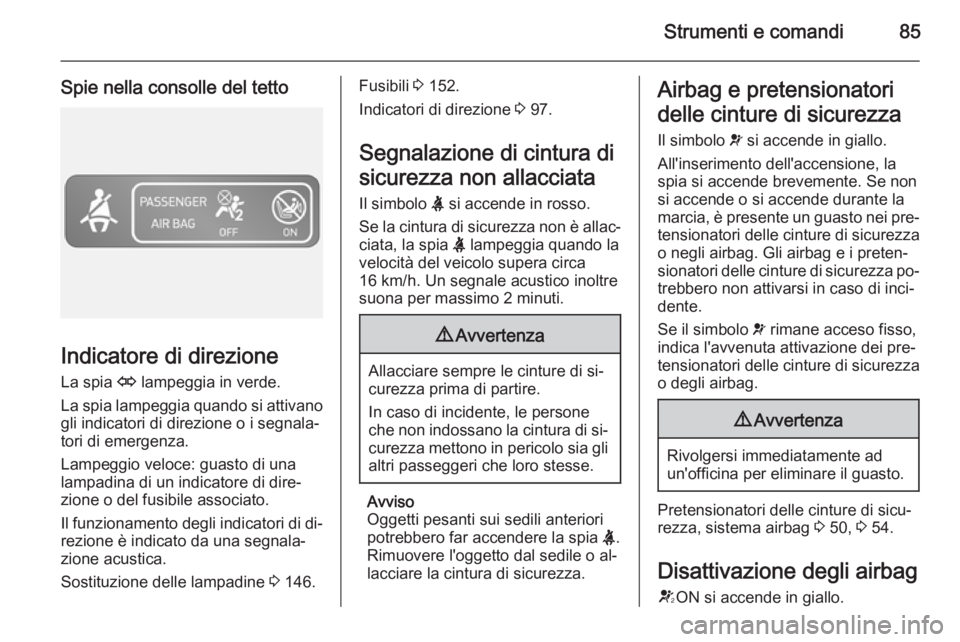

Spie nella consolle del tetto
Indicatore di direzioneLa spia O lampeggia in verde.
La spia lampeggia quando si attivano gli indicatori di direzione o i segnala‐
tori di emergenza.
Lampeggio veloce: guasto di una
lampadina di un indicatore di dire‐
zione o del fusibile associato.
Il funzionamento degli indicatori di di‐
rezione è indicato da una segnala‐
zione acustica.
Sostituzione delle lampadine 3 146.
Fusibili 3 152.
Indicatori di direzione 3 97.
Segnalazione di cintura di
sicurezza non allacciata Il simbolo X si accende in rosso.
Se la cintura di sicurezza non è allac‐
ciata, la spia X lampeggia quando la
velocità del veicolo supera circa
16 km/h. Un segnale acustico inoltre
suona per massimo 2 minuti.9 Avvertenza
Allacciare sempre le cinture di si‐
curezza prima di partire.
In caso di incidente, le persone
che non indossano la cintura di si‐
curezza mettono in pericolo sia gli altri passeggeri che loro stesse.
Avviso
Oggetti pesanti sui sedili anteriori
potrebbero far accendere la spia X.
Rimuovere l'oggetto dal sedile o al‐
lacciare la cintura di sicurezza.
Airbag e pretensionatori
delle cinture di sicurezza Il simbolo v si accende in giallo.
All'inserimento dell'accensione, la
spia si accende brevemente. Se non
si accende o si accende durante la
marcia, è presente un guasto nei pre‐
tensionatori delle cinture di sicurezza o negli airbag. Gli airbag e i preten‐
sionatori delle cinture di sicurezza po‐ trebbero non attivarsi in caso di inci‐
dente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei pre‐ tensionatori delle cinture di sicurezza
o degli airbag.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza, sistema airbag 3 50, 3 54.
Disattivazione degli airbag
V ON si accende in giallo.

86Strumenti e comandi

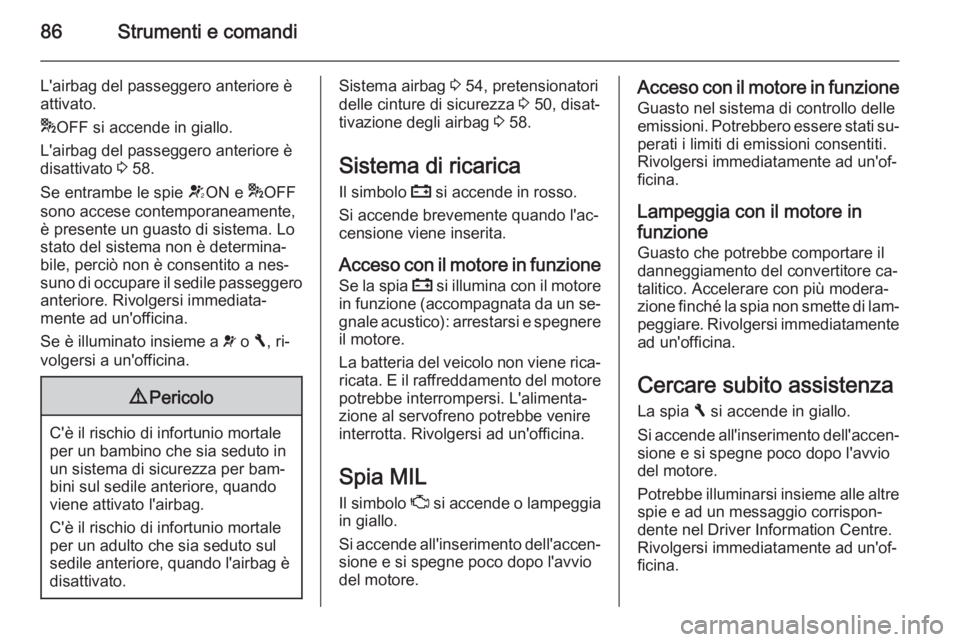

L'airbag del passeggero anteriore è
attivato.
* OFF si accende in giallo.
L'airbag del passeggero anteriore è
disattivato 3 58.
Se entrambe le spie VON e *OFF
sono accese contemporaneamente,
è presente un guasto di sistema. Lo
stato del sistema non è determina‐
bile, perciò non è consentito a nes‐
suno di occupare il sedile passeggero anteriore. Rivolgersi immediata‐
mente ad un'officina.
Se è illuminato insieme a v o F, ri‐
volgersi a un'officina.9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per bam‐
bini sul sedile anteriore, quando
viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema airbag 3 54, pretensionatori
delle cinture di sicurezza 3 50, disat‐
tivazione degli airbag 3 58.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende brevemente quando l'ac‐
censione viene inserita.
Acceso con il motore in funzione
Se la spia p si illumina con il motore
in funzione (accompagnata da un se‐
gnale acustico): arrestarsi e spegnere il motore.
La batteria del veicolo non viene rica‐
ricata. E il raffreddamento del motore
potrebbe interrompersi. L'alimenta‐
zione al servofreno potrebbe venire
interrotta. Rivolgersi ad un'officina.
Spia MIL Il simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.Acceso con il motore in funzione
Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati su‐ perati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐ ficina.
Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore ca‐ talitico. Accelerare con più modera‐
zione finché la spia non smette di lam‐ peggiare. Rivolgersi immediatamentead un'officina.
Cercare subito assistenza
La spia F si accende in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Potrebbe illuminarsi insieme alle altre
spie e ad un messaggio corrispon‐
dente nel Driver Information Centre.
Rivolgersi immediatamente ad un'of‐ ficina.

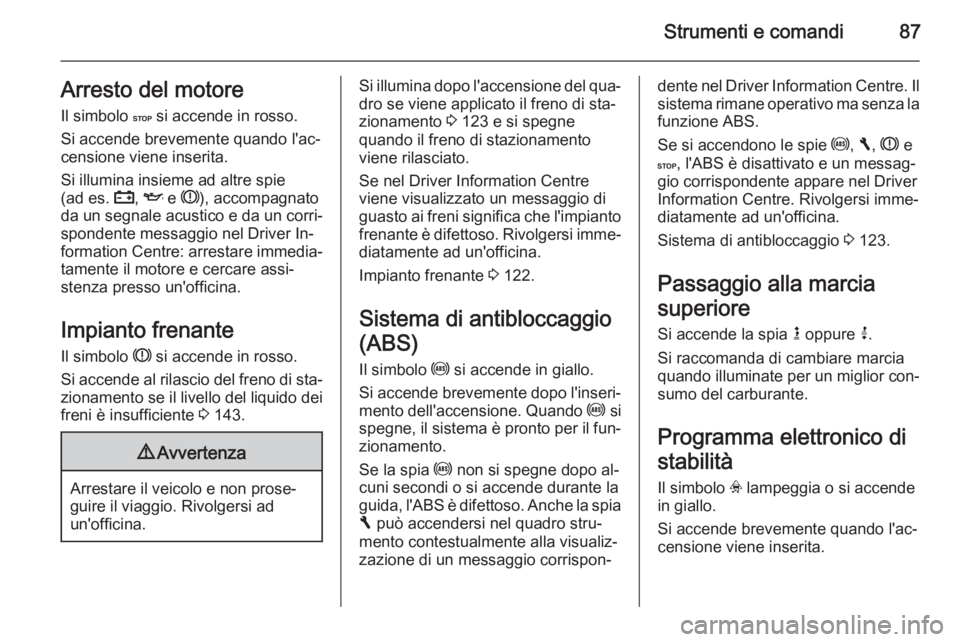

Strumenti e comandi87Arresto del motore
Il simbolo C si accende in rosso.
Si accende brevemente quando l'ac‐ censione viene inserita.
Si illumina insieme ad altre spie
(ad es. p, I e R ), accompagnato
da un segnale acustico e da un corri‐
spondente messaggio nel Driver In‐
formation Centre: arrestare immedia‐ tamente il motore e cercare assi‐
stenza presso un'officina.
Impianto frenante
Il simbolo R si accende in rosso.
Si accende al rilascio del freno di sta‐
zionamento se il livello del liquido dei freni è insufficiente 3 143.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Si illumina dopo l'accensione del qua‐
dro se viene applicato il freno di sta‐
zionamento 3 123 e si spegne
quando il freno di stazionamento
viene rilasciato.
Se nel Driver Information Centre viene visualizzato un messaggio di
guasto ai freni significa che l'impianto frenante è difettoso. Rivolgersi imme‐
diatamente ad un'officina.
Impianto frenante 3 122.
Sistema di antibloccaggio
(ABS) Il simbolo u si accende in giallo.
Si accende brevemente dopo l'inseri‐ mento dell'accensione. Quando u si
spegne, il sistema è pronto per il fun‐
zionamento.
Se la spia u non si spegne dopo al‐
cuni secondi o si accende durante la
guida, l'ABS è difettoso. Anche la spia F può accendersi nel quadro stru‐
mento contestualmente alla visualiz‐
zazione di un messaggio corrispon‐dente nel Driver Information Centre. Il
sistema rimane operativo ma senza la funzione ABS.
Se si accendono le spie u, F , R e
C , l'ABS è disattivato e un messag‐
gio corrispondente appare nel Driver
Information Centre. Rivolgersi imme‐ diatamente ad un'officina.
Sistema di antibloccaggio 3 123.
Passaggio alla marcia
superiore
Si accende la spia k oppure j.
Si raccomanda di cambiare marcia quando illuminate per un miglior con‐
sumo del carburante.
Programma elettronico di
stabilità Il simbolo v lampeggia o si accende
in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.

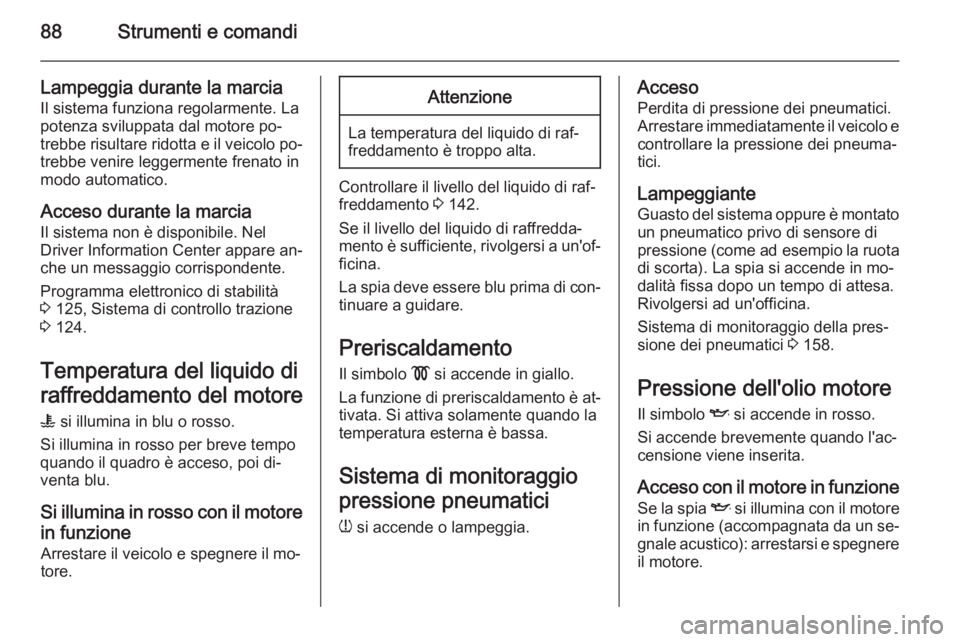

88Strumenti e comandi
Lampeggia durante la marciaIl sistema funziona regolarmente. La
potenza sviluppata dal motore po‐
trebbe risultare ridotta e il veicolo po‐
trebbe venire leggermente frenato in
modo automatico.
Acceso durante la marcia
Il sistema non è disponibile. Nel
Driver Information Center appare an‐
che un messaggio corrispondente.
Programma elettronico di stabilità 3 125, Sistema di controllo trazione
3 124.
Temperatura del liquido di
raffreddamento del motore W si illumina in blu o rosso.
Si illumina in rosso per breve tempo quando il quadro è acceso, poi di‐
venta blu.
Si illumina in rosso con il motore in funzione
Arrestare il veicolo e spegnere il mo‐
tore.Attenzione
La temperatura del liquido di raf‐
freddamento è troppo alta.
Controllare il livello del liquido di raf‐
freddamento 3 142.
Se il livello del liquido di raffredda‐
mento è sufficiente, rivolgersi a un'of‐
ficina.
La spia deve essere blu prima di con‐ tinuare a guidare.
Preriscaldamento
Il simbolo ! si accende in giallo.
La funzione di preriscaldamento è at‐
tivata. Si attiva solamente quando la
temperatura esterna è bassa.
Sistema di monitoraggio
pressione pneumatici
w si accende o lampeggia.
Acceso
Perdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e
controllare la pressione dei pneuma‐ tici.
Lampeggiante Guasto del sistema oppure è montato un pneumatico privo di sensore di
pressione (come ad esempio la ruota
di scorta). La spia si accende in mo‐
dalità fissa dopo un tempo di attesa.
Rivolgersi ad un'officina.
Sistema di monitoraggio della pres‐
sione dei pneumatici 3 158.
Pressione dell'olio motore
Il simbolo I si accende in rosso.
Si accende brevemente quando l'ac‐
censione viene inserita.
Acceso con il motore in funzione
Se la spia I si illumina con il motore
in funzione (accompagnata da un se‐
gnale acustico): arrestarsi e spegnere
il motore.
